Компрессия в двигателе внутреннего сгорания

Компрессия и степень сжатия – совсем не одно и то же. Незадачливые автовладельцы часто путают эти характеристики – видимо, их сбивают похожие цифры. На самом деле степень сжатия отражает, во сколько раз уменьшается объем цилиндра во время хода поршня от нижней к верхней мертвой точке. Иными словами степень сжатия – это отношение максимального объема цилиндра к минимальному. Степень сжатия может быть равной, например, десяти (10). В свою очередь под компрессией подразумевается давление воздуха в ВМТ, которое выражается в барах (атмосферах или паскалях). В бензиновых двигателях минимально допустимой компрессией считается 10 бар.

Температура воздуха при сжатии поднимается, что может привести к росту давления в исправном цилиндре до 13 бар. Однако, утечка воздуха через изношенные кольца и клапаны, может свести компрессию на нет. При значительном падении компрессии двигатель перестает заводиться, поскольку в цилиндрах невозможно создать условия для воспламенения топливовоздушной смеси.

Причиной отсутствия нормальной компрессии могут быть не только изношенные кольца и клапаны. Последние даже в исправном состоянии должны быть правильно отрегулированы. Если зазор меньше нормы, то клапан не будет полностью закрываться и через него произойдет утечка воздуха.

В бензиновых моторах нормальная компрессия находится в пределах 12-14 бар. Различия в цилиндрах в норме не превышают 1 бар. Однако если в одном из цилиндров компрессия ниже на 6-7 бар, то двигатель начинает троить на низких оборотах. При анализе выхлопных газов наблюдается повышенное содержание несгоревших углеводородов, СО и О2 и низкий показатель СО2.

При повышении оборотов в определенный момент неработающий цилиндр подключается, однако его реальный вклад в крутящий момент ничтожен. К тому же, вибрация никуда не девается, поскольку крутящий момент неравномерен. В современных моторах при падении компрессии в цилиндре электроника отключает его форсунку, дабы защитить нейтрализатор несгоревшего топлива от критического перегрева. Разумеется, при отключении нескольких цилиндров мотор перестанет работать.

Для дизелей компрессия не менее важна. При ее недостатке распыленная солярка попросту не воспламенится, т.к. не будет достигнута необходимая для этого температура сжатого воздуха. Чем меньше компрессия, тем труднее запускается холодный дизель. Чтобы дизельный автомобиль заводился зимой, давление в его цилиндрах должно составлять не менее 20-25 бар. Есть моторы, у которых данное требование еще выше.

Замер компрессии в дизельном двигателе имеет свои особенности. ТНВД необходимо отключить, чтобы перекрыть подачу топлива в цилиндры. Прибор для измерения давления необходимо вводить через отверстия свечей накаливания или форсунки. При этом наконечник прибора необходимо обязательно вкрутить, поскольку рукой давление 30-35 бар не удержать.

Чтобы понять, что давление в цилиндрах недостаточно, не обязательно производить замеры компрессии. Если на низких оборотах двигатель работает вяло и неустойчиво, а на высоких как бы «просыпается», то это явный признак плохой компрессии. При этом из выхлопной трубы, как правило, валит сизый дым – еще один признак.

Изношенные маслосъемные кольца плохо справляются со своей функцией, но на высоких оборотах масло, которое они пропускают, уплотняет зазоры компрессионных колец, в результате чего компрессия возрастает. Однако так продолжается, пока свечи не забросает маслом. Данное явление позволяет оценить износ колец, залив в цилиндры 5-10 мл моторного масла. Если после этого давление увеличится на 6-8 бар, то виноваты кольца. Проводя такой тест, необходимо учитывать, что компрессия может повыситься и за счет временного уменьшения объема камеры сгорания на эти самые 5-10 мл масла. В таком случае степень сжатия увеличивается, а вместе с ней и реальное давление в цилиндре.

При увеличении компрессии во время «масляного теста» только на 1-2 бара или если она вообще останется без изменений, то это весьма тревожный сигнал. В худшем случае это может означать наличие дыры в поршне, и тогда путь один – капремонт!

Если при обычном замере компрессии давление в одном из цилиндров поднимается заметно медленнее и оказывается на 3-5 бар ниже нормы, то есть вероятность прогорания прокладки между блоком и головкой.

А бывает, что компрессию удается повысить простой промывкой инжектора сольвентом. Это говорит о том, что мотор эксплуатировался на низкокачественном топливе, и многие его детали покрылись нагаром.

Компрессия в двигателе -как не оказаться обманутым

Содержание

1. Двигатель без компрессии
2. Какая компрессия должны быть в двигателе.
3. Разброс компрессии
4. Низкая компрессия
5. О чем говорит повышенная компрессия

Компрессия в двигателе – это важный показатель состояния мотора. Но не самый главный. Вокруг него ходят много слухов и легенд. Отклонения в показаниях компрессии в большую или меньшую сторону являются знаком для того, чтобы задуматься что не так с машиной.

Двигатель без компрессии никуда не едет. Или троит, то есть когда не работает один, два или более цилиндров. Всего несколько причин, когда двигатель или несколько его цилиндров остается без компрессии.

Фото Эдуард Ионов

• Поломка компрессионных колец
• Разрушение перегородок поршня
• Прогар поршня
• Прогар клапанов ГБЦ
• Загиб клапанов

Однако такое явление бывает редко. Во всех случаях это говорит о том, что без серьезного ремонта не обойтись. Учитывая стоимость автозапчастей, люди склоняются к покупке двигателя б/у.

Какая компрессия должны быть в двигателе.

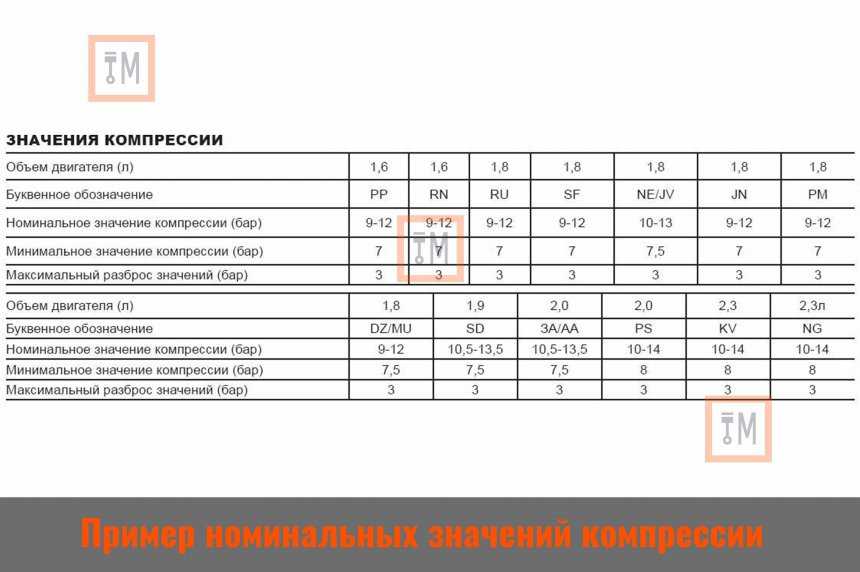

Чтобы ответить на вопрос какая компрессия должны быть в двигателе, автор советует смотреть паспорт эксплуатации автомобиля. Только в нем можно найти достоверные данные от производителя.

Фото Эдуард Ионов

Многие пренебрегают данным фактом. И обращаются за помощью к «знатокам». Почему-то родился миф, что нормальная компрессия в двигателе должна составлять 12 атмосфер. Компрессия в цилиндрах — это эксплуатационный параметр, который может изменяться.

Неизменным остается степень сжатия. Это фиксированная величина, от которой принято рассчитывать компрессию в цилиндрах. Поэтому 12 атмосфер может быть хорошо для одного мотора, и плохо для другого. Речь сейчас идет о бензиновых силовых агрегатах.

Усреднение показаний компрессии в цилиндрах на руку недобросовестным автомастерским. Именно этим показателем склоняют автолюбителей к проведению ремонта мотора. Многим приходилось слышать фразу: «компрессия маленькая, надо разбирать и ремонтировать».

Видео – все про компрессию.

Разброс компрессии

Следующий миф, которым также пользуются для заработка. Разброс компрессии не должен превышать значения в 1 атмосферу – для бензиновых, и в 2-3 атм. для дизельных автомобилей. Незначительные отклонения могут быть связаны с залеганием компрессионных колец или закоксовкой.

Данная проблема лечится без использования «хирургических методов». Достаточно раскоксовать дедовским методом или залить средство для удаления шлака и кокса. После чего двигатель «оживет», компрессия вернется в норму.

С увеличением пробега компрессия в двигателе должна уменьшаться. По сути компрессия — это величина объема воздуха, который подвергается сжатию в момент хода поршня в верхнюю мёртвую точку.

Низкая компрессия

Если принять во внимание силы трения и износ, который протекает в нормальных условиях, то с течением времени силы трения способствуют появлению увеличенных зазоров в парах трения (в данном случае компрессионное кольцо-цилиндр, или клапан-седло) через, которые воздух уходит. Как происходит износ и влияние сил трения смотрите в видео.

В следствии чего давление падает, что и отражается на приборах для замера компрессии. Применительно к автомобилю мы замечаем следующие факторы:

• падение мощности и тяги
• повышенный расход топлива
• неровная работа на холостых оборотах
• трудный запуск
• двигатель троит и так далее

В силу того, что многие не знают какая должна быть нормальная компрессия в цилиндрах, попадаются на «утку» неопытных мастеров автосервиса. Приведу пример. Человек приезжает в автосервис, где проводят замер и говорят, что компрессия 10.5 атмосфер в цилиндрах.

При таких показателях надо ремонтировать мотор. При этом никто не обращает внимание, что на одометре 250 тыс.км. пробега. И с увеличением пробега нормальный параметр не может оставаться таким же, как на новом автомобиле. Кроме того, скорее всего механик даже и не знает какая степень сжатия на этом силовом агрегате. Вполне может оказаться, что степень сжатия для этого двигателя составляет 8,5. Тогда компрессия в 10.5 – отличный показатель.

О чем говорит повышенная компрессия

Автор сразу перейдет к примеру. Тот же автомобиль, что в описании выше. Предположим, что компрессометр показал 12. И человеку говорят, что это отлично. В то время, как данный показатель, учитывая нормальную компрессию должен быть в районе 9.0-10, может говорить, о том, что маслосъемные кольца залегли или закоксованы, то есть не выполняют свою роль – снимать лишнее масло и не допускать попадания его в камеру сгорания. Что выражается в следующем:

• повышенный расход масла
• сизый дым их выхлопной трубы
• наличие моторного масла в корпусе воздушного фильтра
• свечи зажигания в масляной «шубе»

Данная проблема также решается раскоксовкой маслосъемных колец. После чего показатели мотора приходя в норму. А повышенный расход масла и сизый дым проходят.

Будьте внимательны, читайте характеристики своего автомобиля, чтобы не попасться на уловки предприимчивых автомастерских.

BlueDriver Support

Примечание:  Эта информация является общей для всех двигателей — ваш автомобиль может вести себя по-другому или, естественно, иметь более высокие/низкие значения компрессии — в случае сомнений обратитесь к заводскому руководству для вашего автомобиля.

Ваш автомобиль/двигатель может иметь опубликованное стандартное «идеальное» давление в цилиндре во время такта сжатия.

Если доступно, вы найдете это значение в заводском/сервисном руководстве для вашего автомобиля, но вы должны знать, что это теоретическое давление, которое вы вряд ли увидите во время испытаний в реальных условиях.

За исключением случаев, когда измеренное давление сильно отличается от значения спецификации, давление в каждом цилиндре по сравнению с другими является более важным фактором при устранении проблем с компрессией.

Если заводское значение недоступно, вы можете оценить его, умножив давление на впуске на степень сжатия вашего двигателя. 17 фунтов на квадратный дюйм вы можете ожидать давления в цилиндре в диапазоне 170 фунтов на квадратный дюйм.

Необходимо измерить давление в каждом цилиндре и сравнить его со значениями для каждого из остальных цилиндров двигателя. Ни в одном баллоне не должно быть давления ниже 75% от максимального зарегистрированного значения.

.0040 #3 168 фунтов на кв. давление 168 фунтов на квадратный дюйм, поэтому минимально допустимое значение будет 0,75 * 168 = 126 фунтов на квадратный дюйм. В этом случае считается, что цилиндр № 5 имеет низкую компрессию, а № 2 — просто проходную.

.

Low Compression

If a test indicates low compression :

1. Повторите тест. Неплотно закрепленные фитинги или другие проблемы могут привести к неправильному показанию нижнего значения.

2. Добавьте примерно 1 ст. Если давление увеличивается, это указывает на поврежденные/негерметичные поршневые кольца — если давление не увеличивается, возможно, вам стоит взглянуть на клапаны.

3. Проверьте давление в соседних цилиндрах. Если два расположенных рядом цилиндра показывают аномально низкое давление, возможно, имеется утечка через прокладку головки блока цилиндров. может быть неправильная синхронизация двигателя — проверьте ремень/цепь и другие компоненты системы газораспределения.

Высокое сжатие

Аномально высокое сжатие может свидетельствовать о нагаре в цилиндре.

Нет компрессии

Если в цилиндре нет компрессии, это может быть более серьезной проблемой (поршень поршня, отсутствие клапана и т. д.), требующей непосредственного осмотра

К сожалению, мы не смогли помочь. Помогите нам улучшить эту статью своими отзывами.

Проведение испытаний на сжатие | АЛЛДАТА

Поддержка продукта

Технические советы

2000 BMW Steering Twitch

2001 Cadillac TPMS

1996-2001 Chrysler Mini Van Шумная передняя часть

1996 Ford Mustang Vibration

2001-2003 GM SUV «Контроль службы поездок». Avalon Замена салонных фильтров

2001 Toyota Prius Hybrid Boosting

Проведение испытаний на сжатие

Срабатывание во всех цилиндрах?

Выполнение теста на сжатие — отличный инструмент для диагностики пропусков зажигания по плотности

Проверка компрессии или динамическая проверка компрессии — важный, но редко используемый и часто упускаемый из виду инструмент диагностики двигателя. Почему этот тест так важен? Его можно использовать для точного определения причины пропусков зажигания, когда все обычные тесты дают нормальные результаты. Он также используется тюнерами для проверки того, что каждый цилиндр в равной степени влияет на общую выходную мощность двигателя.

Когда вы выполняете статическое сжатие или тест на герметичность цилиндра, вы проверяете герметичность каждого цилиндра. Вакуумный тест — отличный способ определить общую способность двигателя к дыханию, но он не дает результатов для отдельных цилиндров. Преимущество проверки компрессии в рабочем состоянии заключается в том, что она дает представление об объемном КПД каждого цилиндра. Другими словами, насколько эффективно каждый цилиндр втягивает воздух, удерживает его в течение нужного времени, а затем выпускает в выхлоп. Если цилиндр не может выполнять эти функции должным образом, результатом может быть потеря объемной эффективности или пропуски воспламенения по плотности.

Как выполнить тест

1. Создайте диаграмму, подобную этому примеру, для записи тестовых показаний.

   ЦИЛ	СТАТИЧЕСКИЙ	ПРОСТОЕ	СНИМОК
   1
   2
   3
   4

2. Начните с нормального («статического») испытания на сжатие на прогретом двигателе, чтобы устранить очевидные проблемы, такие как сильно изношенные кольца, прогоревшие или погнутые клапаны или отверстия в поршнях. Если у вас есть диагностический код неисправности, вы можете знать, в каком цилиндре происходят пропуски зажигания, но рекомендуется проверить компрессию во всех цилиндрах в этом ряду, чтобы получить хорошее сравнение. Запишите показания статической компрессии.

3. Установите все свечи зажигания, кроме свечи подозреваемого цилиндра.

   ПРЕДУПРЕЖДЕНИЕ: ЗАЗЕМЛИТЕ ПРОВОД, ЧТОБЫ ПРЕДОТВРАТИТЬ ПОВРЕЖДЕНИЕ МОДУЛЯ.

4. Отсоедините форсунку этого цилиндра от системы впрыска топлива во впускной канал.

5. Установите тестер компрессии в подозрительный цилиндр. Тест можно провести со снятым клапаном Шредера, но большинство специалистов рекомендуют оставлять клапан в манометре и «отрыгивать» манометр каждые 5-6 «затяжек».

6. Запустите двигатель и снимите показания «Холостой ход». Убедитесь, что скорость холостого хода составляет 1200 об/мин. Запишите результаты.

7. Теперь, начиная с 1200 об/мин, нажмите на газ до 2500 об/мин и быстро отпустите. Чтение должно подняться. Запишите результаты.

   ПРИМЕЧАНИЕ: Не используйте педаль газа для этого резкого ускорения. Идея состоит в том, чтобы как можно быстрее вручную открыть, а затем закрыть дроссельную заслонку, заставляя двигатель «глотнуть» воздуха.

Образец тестовых показаний

Очень важно сравнивать измерения между цилиндрами. Рабочая компрессия на холостом ходу должна составлять 50-75 фунтов на квадратный дюйм (около половины сжатия при проворачивании коленчатого вала). Резкое сжатие дроссельной заслонки должно составлять около 80% сжатия при проворачивании коленчатого вала. Давайте проанализируем результаты следующих тестовых показаний.


В примере 1 показания цилиндра №1 при быстром тестировании намного ниже, чем у других цилиндров. Если быстрое показание низкое (намного меньше 80% компрессии при проворачивании коленчатого вала), ищите проблемы с впуском воздуха, такие как сильное нагарообразование на впускных клапанах, изношенный кулачок, изношенные направляющие и пружины клапана, проблемы с коромыслом или толкателем или «запорный клапан». » неправильно расположен в полозьях регулируемой системы впуска полозьев.


В примере 2 цилиндр № 4 имеет более высокие, чем обычно, показания при мгновенном тесте. Если показатель Snap значительно выше (более 80% сжатия при проворачивании коленчатого вала), это означает, что воздух выходит из цилиндра неэффективно. Ищите проблемы на стороне выпуска этого цилиндра, такие как изношенный выступ кулачка, погнутый шток толкателя или разрушенный подъемник. Если все мгновенные показания высокие, ищите ограничения выхлопа, такие как забитый каталитический нейтрализатор или глушитель.

В примере 3 цилиндр № 2 имеет низкое значение холостого хода и результаты тестов на холостом ходу.
