Руководство по ремонту ЗАЗ Шанс, Шевроле Ланос, Сенс (Chevrolet Lanos, ZAZ Chance)
Полезные страницы инструкции «Ремонт своими руками», со схемами, рисунками и фотографиями
для автомобиля Chevrolet Lanos, ZAZ Chance, Sens и их модификаций
Кроме руководства по ремонту, представлен так же — каталог запасных частей
Автомобиль прекрасно сочетает цену и качество. Теперь нет необходимости искать подержаную иномарку, поскольку тот-же бюджет позволяет приобрести новый автомобиль с достойными характеристиками. Впрочем это не сложно заметить на улицах любого города. «Ланосы» везде и повсюду и это неудивительно. Простой уход и сравнительно недорогое обслуживание. Возможность самостоятельного ремонта в отличии от дорогостоющих иномарок. Sens — современный переднеприводный автомобиль. Вполне приемлемо совмещает в себе достойные для своего класса параметры, удобство с конкурентной ценой. Автомобиль без излишеств, но при этом удобен, функционален и практичен. Имеется всё самое необходимое. Имеет разновидности от украинского производителя Lanos — Lanos, Chance, Sens и Pick-up. В линейке силовых агрегатов предоставлено три модели двигателя, объемом 1,3, 1,4, 1,5 и 1,6 литра и мощностью от 75 до 106 л. с. Стандартная комплектация : передние стекла с электростеклоподъёмником, обогрев заднего стекла , передний и задний бампер окрашены в цвет кузова, литые колесные диски, кондиционер, магнитола и задняя противотуманная фара. Две подушки безопасности, гидроусилитель руля и АБС. Сравнительный тест ZAZ(Chevrolet) Lanos и похожих авто ВНИМАНИЮ ВЛАДЕЛЬЦА Имеющиеся предупреждения могут касаться как риска травмирования людей, так и риска повреждения узлов и систем автомобиля. Следуйте всем рекомендациям и инструкциям. Инструкции и предостережения, следующие за сигнальным словом «Предупреждение», относятся к таким потенциально опасным ситуациям, которые могут привести к гибели или травмированию людей, а также могут привести к повреждению автомобиля или другого имущества, если Вы будете пренебрегать рекомендуемыми мерами безопасности. Сигнальным словом «Примечание» отмечена дополнительная поясняющая информация, которая развивает и делает более понятными некоторые рекомендации. Эти сведения помогут Вам при проведении технического обслуживания и уходе за автомобилем. ЗАО «ЗАЗ» оставляет за собой право в любое время вносить изменения в конструкцию или технические характеристики выпускаемых автомобилей без предварительного уведомления и каких-либо обязательств со своей стороны. В ряде случаев автомобиль может не соответствовать стандартам и правилам, действующим в некоторых странах. Перед тем как зарегистрировать автомобиль, убедитесь в том, что он полностью удовлетворяет требованиям местных норм и правил. При необходимости приведите автомобиль в соответствие с этими требованиями. Проконсультируйтесь по этому поводу у Вашего дилера. В данной книге описаны все варианты дополнительного оборудования, устанавливаемого по специальному заказу покупателя, а также различные варианты отделки салона автомобиля, которые предлагаются компанией на дату составления данного руководства. Поэтому, некоторые из упомянутых позиций дополнительного оборудования или оснащения салона могут отсутствовать на Вашем автомобиле. |
Chevrolet/Daewoo Lanos Руководство по эксплуатации, техническому обслуживанию и ремонту
Chevrolet/Daewoo Lanos Руководство по эксплуатации, техническому обслуживанию и ремонту
Chevrolet / Daewoo Lanos Руководство по эксплуатации, техническому обслуживанию и ремонту.
Бензиновые двигатели: 1.5 л (1498 см³), 85.7 л.с. / 63.0 кВт, SOHC. Полные технические характеристики, особенности эксплуатации и ремонта, устранение неисправностей в пути, более 2000 фотографий, цветные электросхемы. Пошаговый ремонт в фотографиях автомобиль Шевроле (Дэу) Ланос модели с 2004 года
ZAZ-DAEWOO Lanos Руководство по техническому обслуживанию и ремонту здесь
Chevrolet Lanos с 2005 Руководство по ремонту и техническому обслуживанию
Daewoo Lanos, Assol Руководство по эксплуатации, техобслуживание, ремонт
ZAZ-DAEWOO Sens Руководство по эксплуатации, техобслуживание, ремонт
AvtoZAZ-DAEWOO Sens 1.3i и Lanos 1.4i Руководство по эксплуатации, обслуживание, ремонт
Chevrolet/Daewoo Lanos с двигателем 1,5i Устройство, эксплуатация, обслуживание, ремонт
ZAZ Chance/ Sens Эксплуатация, ремонт, техническое обслуживание, устройство
Daewoo Lanos — Руководство по ремонту и эксплуатации
Электрооборудование Chevrolet/ Daewoo Lanos реле, генератор, стартер и электросхемы
Daewoo/ Chevrolet руководство по эксплуатации автомобиля
ЕСЛИ ВЫ ВИДИТЕ ОШИБКУ 406 Not Acceptable и не видите документ, то скорей всего у Вас IP РФ и его надо сменить, на любой другой страны, с помощью VPN ( Scribd и SlideShare блокируют посетителей с Российским IP).
Видео Шевроле (Дэу) Ланос замена радиатора охлаждения и печки (Chevrolet/Daewoo Lanos)
Шевроле (Дэу) Ланос общая информация (Chevrolet/Daewoo Lanos)
Автомобиль малого среднего класса Chevrolet Lanos (класс С по международной классификации) последнего поколения (Т200) выпускают с декабря 2004 года на ЗАО «ЗАЗ» (Украина). Он представляет собой рестайлинговую версию корейского автомобиля Daewoo Lanos, который, а свою очередь, разработан на платформе автомобиля Daewoo Nexia. С 2006 года началась поставка в Россию автомобилей Chevrolet Lanos в трех комплектациях: S, SE и SX. Комплектация S — базовая, с минимально необходимым уровнем оснащения, полноразмерным запасным колесом и аудиоподготовкой (динамики, антенна и вся необходимая проводка). На автомобили в комплектации SE дополнительно устанавливают гидроусилитель рулевого управления и подушку безопасности водителя.
Комплектация SХ. помимо перечисленного, включает в себя кондиционер и электростеклоподъемники передних дверей. В данной книге описан автомобиль в наиболее полной комплектации SX.
Автомобили Chevrolet Lanos всех комплектаций оснащают расположенным поперек моторного отсека четырехцилиндровым бензиновым инжекторным двигателем рабочим объемом 1,5 л, типа SOHC (с одним распределительным валом и 8 клапанами), мощностью 63 кВт (85,7 л.с.). Двигатель разработан на базе двигателя G15MF (SOHC) автомобиля Daewoo Nexia рабочим объемом 1,5 л, но имеет некоторые конструктивные отличия в системах зажигания и питания. Дополнительно для снижения токсичности отработавших газов двигатель оборудован системой их рециркуляции. Для выполнения норм Евро-2 по токсичности система выпуска отработавших газов оснащена каталитическим нейтрализатором отработавших газов.
Кузов типа четырехдверный седан, несущий, цельнометаллический, сварной конструкции с навесными передними дверьми, капотом и крышкой багажника.
Ветровое и заднее стекла вклеенные. Сиденье водителя и переднего пассажира регулируемые в продольном направлении и по наклону спинки, оснащены подголовниками. Спинка заднего сиденья может быть откинута вперед по частям в пропорции 40:60. Трансмиссия выполнена по переднеприводной схеме с приводами передних колес разной длины. Автомобили оснащены механической пятиступенчатой коробкой передач.
Передняя подвеска типа Макферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полунезависимая, пружинная, с гидравлическими амортизаторами. Тормозные механизмы передних колес дисковые, с плавающей скобой, задних — барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и барабанами. Тормозная система оснащена вакуумным усилителем и регуляторами тормозных сил в гидроприводе.
Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, на часть автомобилей устанавливают гидравлический усилитель.
В ступице рулевого колеса в зависимости от комплектации может быть установлена фронтальная надувная подушка безопасности. Часть выпускаемых автомобилей оборудуют стеклоподъёмниками передних дверей с электроприводом. Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и крайних пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень.
СТИРАНИЕ КОДОВ ПОЛОМКИ
Внимание: Для предотвращения выхода из строя блока электронного контроля (БЭК), ключ зажигания должен находиться в положении OFF (например, при отсоединении аккумуляторной батареи, провода БЭК, замене предохранителя БЭК, отсоединении разъемов и т.д.). При установке электронным блоком управления кода неисправностей (КН) включается контрольная лампа необходимости прохождения технического обслуживания двигателя (ТОД), и КН будет зафиксирован в памяти БЭК. Если неисправность носит временный характер, то лампа ТОД погаснет через 10 секунд после исчезновения неисправности.
КН будет сохранен в БЭК до момента отсоединения последнего от источника питания. Отсоединение питания на 10 секунд сотрет из памяти все КН. КН должны быть стерты после завершения ремонта. Некоторые таблицы диагностики указывают на необходимость стирания кодов до использования списка. Это позволит БЭК самостоятельно установить КН до использования списка, что поможет более оперативно установить причину поломки.
ПРОЦЕДУРА УСТАНОВКИ ПАРАМЕТРОВ
Каждый раз после отсоединения клемм аккумуляторной батареи, проводов БЭК или снятия и замены предохранителя БЭК, должна быть проведена следующая процедура установки параметров:
1. Включите зажигание на 5 секунд.
2. Выключите зажигание на 5 секунд.
3. Включите зажигание.
4. Заведите двигатель при положении рычага переключения передач P/N (парковка/нейтраль).
5. Прогрейте двигатель до 85°.
6.
Если автомобиль оборудован кондиционером, включите кондиционер на 10 секунд.
7. Выключите кондиционер.
8. Если автомобиль оснащен автоматической трансмиссией, установите его на ручной тормоз. Нажав на педаль тормоза, переведите рычаг переключения передач в положение «D».
9. Включите кондиционер на 10 секунд.
10. Выключите кондиционер.
11. Выключите зажигание. Процедура установки параметров завершена.
ДИАГНОСТИЧЕСКАЯ ПРОВЕРКА СИСТЕМЫ (ДВИГАТЕЛИ SOHC 1,3 И 1,5 IEFI-6)
Описание электрической цепи Диагностическая проверка системы — это организованный подход к выявлению неисправностей, связанных с неправильным функционированием системы электронного управления двигателем. Эта проверка должна быть точкой отсчета в диагностике жалоб, связанных с работоспособностью двигателя, так как направляет механика на следующий логический пункт в диагностике жалобы.
Понимание таблицы и ее правильное использование сократит время диагностики и предотвратит бесполезную замену деталей. Описание проверки Нижеприведенные номера соответствуют пунктам таблицы диагностики.
1. Проверьте правильность работы лампы ТОД. При включенном зажигании и выключенном двигателе лампа должна постоянно гореть.
2. Если лампа ТОД не горит, то это говорит о неисправности контура ТОД или БЭК этого контура.
3. Этот пункт проверяет способность БЭК управлять лампой ТОД. При соединении с «массой» диагностического разъема лампа должна мигнуть кодом 12 три раза, который следует за любым КН, записанным в память. В зависимости от типа БЭК, ошибка БЭК может приводить к неспособности мигать кодом 12.
4. Большинство процедур проводятся при помощи сканирующих инструментов для облегчения диагностики; кроме того, необходимо, чтобы были доступны серийные данные. При наличии ошибки в БЭК, БЭК может включать лампу ТОД, но не выводить серийные данные.
5. Несмотря на то, что питание подходит к БЭК, может иметь место симптом «Стартер срабатывает, но двигатель не заводится» из-за неисправности БЭК или проблемы в системе.
6. Этот пункт позволит выявить неисправность при постоянно горящей лампе ТОД ли, если лампа не горит. Описание КН находится в данном разделе. Неправильный КН может проявляться при неисправности сканера или ошибки в БЭК.
7. Быстрое определение параметров, находящихся за границами нормы, осуществляется при помощи сравнения действительных данных системы контроля с должными. Запомните, что основные поломки двигателя (как, например, неправильная регулировка клапанов или нарушение вакуума) могут существенно изменять показания датчиков.
8. Установка сканирующего инструмента обеспечит надежный контакт БЭК с «массой» и может скрыть поломку, связанную с плохим контактом БЭК и «массы».
9. Если действительная величина не соответствует должной, обратитесь к таблицам в разделе «Диагностика симптомов» для обеспечения функциональной проверки детали или системы с подозрением на неисправность.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
) weight
5:1
О Книге
- Название: Chevrolet Lanos Руководство по эксплуатации, техническому обслуживанию и ремонту
- Бензиновые двигатели: 1.
5 л (1498 см³), 85.7 л.с./63 кВт, SOHC - Выпуск с 2004 года
- Серия: «Ремонт без проблем»
- Год издания: 2007
- Автор: Коллектив авторов
- Издательство: «Ассоциация независимых издателей»
- Формат: PDF
- Страниц в книге: 323
- Размер: 55.86 МБ
- Язык: Русский
- Количество электросхем: 11
-
Ссылка для скачивания: Файлообменник
-
Купить Книгу в мягком переплёте с доставкой
-
Купить Книгу в электронном виде
5 л (1498 см³), 85.7 л.с./63 кВт, SOHC
Поиск по сайту
Остались вопросы или пожелания? Пишите на почту: support@vnx.
su
Руководство по ремонту Chevrolet Lanos
скачать бесплатно
К
Майкл
|
29 марта 2018 г.
См. также: Руководство по эксплуатации Chevrolet Скачать бесплатно
rarРуководство по эксплуатации Шевроле Ланос , ремонт и обслуживание Шевроле Ланос. Руководство поможет будущему владельцу не только в гараже — бывает, будет совершенно незаменимо для него в дороге, особенно когда рядом просто нет никого, кто мог бы выручить в случае неисправности или хотя бы предоставить специалиста. совет, что необходимо предпринять.
Очередное руководство по ремонту содержит необходимую информацию по техническому обслуживанию и диагностике Шевроле Ланос , ремонту автомобиля, регулировке систем его двигателя (включая системы впрыска топлива, зажигания, запуска и зарядки). Сюда вошли полезные советы по регулировке и ремонту МКП и АКП, элементов тормозной системы (включая АБС), подвески и рулевого управления Шевроле Ланос. Представлена инструкция по применению самодиагностики системы управления двигателем (SRS), SRS и АКПП, приложен каталог запчастей Шевроле Ланос.
Такие пособия также могут быть использованы в качестве обучающего технического материала для молодежи при выполнении взрослыми процедур самопроверки или в домашних условиях.
В начале руководства находится инструкция по эксплуатации Шевроле Ланос . Важная для каждого пользователя информация по проведению регулярного самостоятельного технического обслуживания, электрическая схема (электросхема) машины, описание, осмотр и расположение электрических компонентов Шевроле Ланос включены в отдельные пункты настоящего руководства по ремонту.
Данная инструкция будет верным помощником всем тем, кто уже владеет автомобилем Шевроле Ланос , или думает о покупке такого в ближайшее время, работникам автоцентров, механикам и техникам станций ТО, ремонтных мастерских и многочисленных придорожных автосервисы, другие технические специалисты, выполняющие ремонтно-диагностические работы любой сложности с автомобилями.
Шевроле
Тема Iconic One Pro | Работает на WordPress
Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Принять Подробнее
Chevrolet Lanos Руководство по ремонту для владельцев PDF скачать бесплатно
Chevrolet Lanos с бензиновым двигателем с 19 года97 – руководства по эксплуатации, ремонту и техническому обслуживанию, электрические схемы, инструкции по эксплуатации PDF скачать бесплатно
См. также:
- Chevrolet Impala Руководство по эксплуатации и обслуживанию PDF
- Chevrolet Lacetti / Optra / Nubira: Руководство по эксплуатации, обслуживанию и ремонту PDF
| Название | Размер файла | Ссылки для скачивания |
| Брошюра Chevrolet Lanos [PDF] | 353.9kb | Скачать |
| Chevrolet Lanos Diagrama EléctricoMPI ITMS-6F (Электросхема) [PDF] | 56.9кб | Скачать |
| Chevrolet Lanos Руководство по эксплуатации рус [PDF] | 6. 8Мб | Скачать |
| Руководство по ремонту Chevrolet Lanos [PDF] | 134.1kb | Скачать |
| Электрические схемы Chevrolet Lanos [JPG] | 98.8kb | Скачать |
Американский автомобиль, кузов которого разработал известный итальянский дизайнер Джорджетто Джуджаро, и сегодня выглядит очень современно и красиво. Но самое главное не столько внешний вид, сколько отменное качество этого автомобиля, который вот уже несколько лет не перестает приятно удивлять автомобилистов всего мира. Этому способствует хорошая сборка, прочные детали, удобная, удовлетворительная управляемость. Кроме того, если водитель сможет обеспечить своему четырехколесному напарнику грамотный уход, регулярное техническое обслуживание и своевременный ремонт при необходимости, то его автомобиль всегда будет в отличном рабочем состоянии. Чтобы все это мог сделать водитель просто и не слишком затратно по времени и деньгам, существует руководство по ремонту Шевроле Ланос. В этих руководствах собраны все данные, связанные с эксплуатацией, техническим обслуживанием, диагностикой и ремонтом этих автомобилей, выпущенных с 19 года.97. Кроме того, даже опытный мастер мастерской или автосервиса сможет найти в данном руководстве много новой и полезной для себя информации, так как иногда профессионалам приходится сталкиваться с нестандартными ремонтными ситуациями, большинство из которых весьма разумно проанализированы в этой книге.
Предлагаемые руководства по ремонту Шевроле Ланос составлены с максимальной наглядностью. Например, книга с отличной обложкой и белыми страницами содержит сотни цветных фотографий, а также иллюстративные таблицы, схемы и рисунки, облегчающие восприятие всей остальной информации, взятой из основного текста. Удобная структура текста, логическое разделение на разделы, главы и параграфы являются дополнительными преимуществами данного технического руководства. В основную теоретическую базу книги включен раздел по технике безопасности при выполнении определенных работ с автомобильной техникой. В первой части руководства представлен подробный обзор устройства Шевроле, который поможет водителю досконально разобраться в узлах, системах и устройствах автомобиля, включая их расположение, функциональные возможности, технические характеристики и правила управления. Еще более полную информацию об автомобиле даст подробная инструкция по эксплуатации Шевроле Ланос, имеющаяся в руководствах, а глава по техническому обслуживанию поможет водителю проводить регулярные профилактические осмотры и осмотры автомобиля. Это поможет повысить безопасность всех участников дорожного движения.

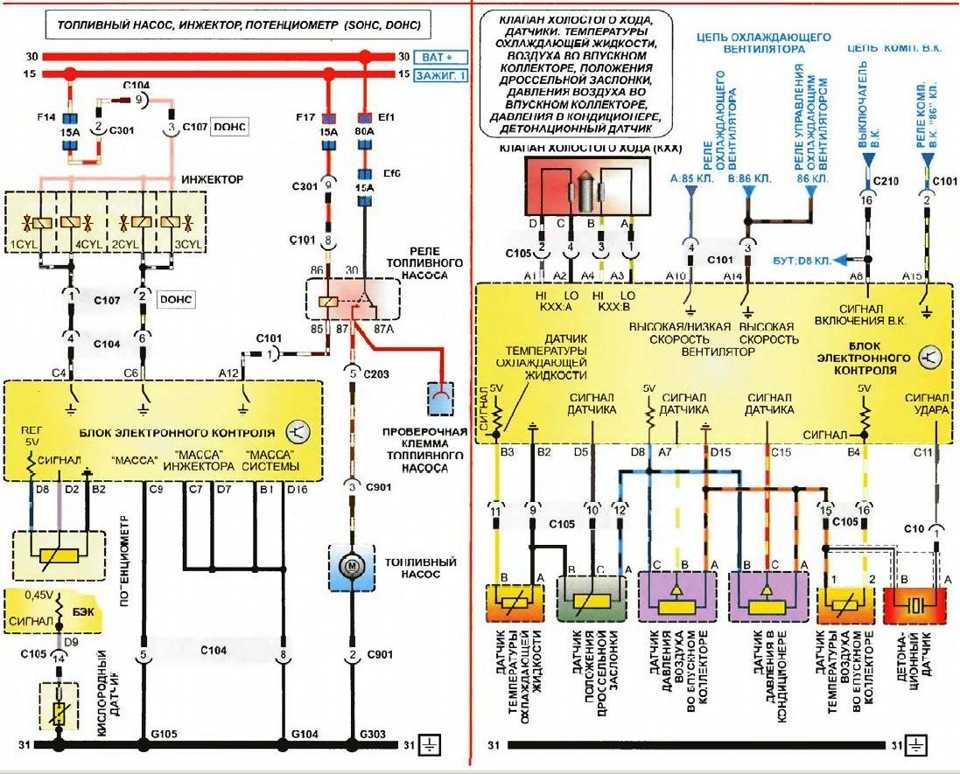

Для тех, кто собирается вмешиваться в работу электронной части автомобиля, при необходимости имеются электрические схемы Шевроле Ланос с необходимыми комментариями к ним.
В руководствах по техническому обслуживанию владельца все необходимые процедуры, в том числе сборка-разборка, смазка, замена или регулировка всех элементов Шевроле Ланос показаны максимально наглядно и понятно, снабжены важными пояснениями. Даже начинающий автомобилист может выполнить большую часть работы в гараже или в дороге, если у него есть набор стандартных инструментов и, конечно же, желание получить незаменимый практический опыт, сэкономив при этом свои деньги и время. В руководствах подробно описаны все работы, которые могут потребоваться для двигателя, трансмиссии, шасси, рулевого управления, тормозов, а также кузова, шин и колес, фар и других компонентов 9-го поколения.0014 Шевроле Ланос .
В конце 2006 года компания General Motors начала продажи на российском рынке компактного седана Chevrolet Lanos . Этот автомобиль производился в Украине и был копией Daewoo Lanos модели 1997 года (в Украине продавался под марками ЗАЗ и Daewoo). Chevrolet Lanos оснащался 1,5-литровым двигателем мощностью 86 л.с. с. и механическая коробка передач. В 2009 году его производство было завершено. Но начались поставки в Россию этой же модели, но уже под маркой ЗАЗ Шанс.
