Замена торпеды на ВАЗ 2113, 2114, 2115: как снять, установка

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

• отвёртка с плоским жалом;
• отвёртка с крестообразным жалом;
• плоскогубцы;
• набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

   Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

2. После этого нижний край боковины аккуратно извлекается из кронштейна.
3. Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.

   Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

4. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.

   Ручки отопителя ВАЗ 2115 снимаются вручную

5. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.

   Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

6. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).

   Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

7. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.

   Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

8. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.

   Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

9. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
10. За накладкой находятся провода, которые извлекаются из гнёзд вручную.

    Все приборные провода ВАЗ 2115 отключаются вручную

11. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.

    Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

12. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.

    Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

13. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
14. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.

    Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

15. После выкручивания последнего самореза торпедо снимается.

    Торпедо ВАЗ 2115 снимается

Видео: снимаем приборную панель с пятнашки

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

• Автор: ratico19
• Распечатать

Оцените статью:

(14 голосов, среднее: 3.5 из 5)

Поделитесь с друзьями!

Как снять торпеду ВАЗ 2110? (Фото, видео)

Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.

Варианты замены стандартной панели ВАЗ 2110:

Накладка панели ВАЗ 2110 старого образца

Накладка панели ВАЗ 2110 Евро-2

Накладка панели ВАЗ 2110 Евро-1

Накладка панели ВАЗ 2110 Евро-3

Накладка Каштан панели ВАЗ 2110 (панель приборов по центру)

Накладка Каштан панели ВАЗ 2110 (панель приборов по центру)

Накладка панели ВАЗ 2110 Каштан

Накладка панели ВАЗ 2110 Каштан

Накладка панели ВАЗ 2110 Каштан

При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Тонкости

Хочется сказать сразу, что снятие и замена торпеды на ВАЗ 2110 потребует от вас достаточно много времени и терпения. Кроме того все ремонтные работы необходимо проводить предельно аккуратно и осторожно для того чтобы случайно не сломать крепление, так как обратно торпедо не встанет как нужно и при езде будет скрипеть.

Для работы вам понадобятся следующие инструменты:

• маркер;
• самоклеящиеся этикетки;
• набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

• Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
• Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
• Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
• Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
• Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола

Снимаем щиток (Левый аналогично)

Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола

Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля

и два в задней части

Приподнимаем крышку облицовки тоннеля пола

Отсоединяем разъемы проводов прикуривателя

Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола

Ключом «на 10» отворачиваем гайку крепления воздуховода обогрева салона

и снимаем воздуховод

Головкой «на 10» отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола

и две гайки заднего крепления

Снимаем корпус облицовки тоннеля пола

Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика

Придерживая вещевой ящик

отсоединяем провода от плафона освещения и снимаем ящик

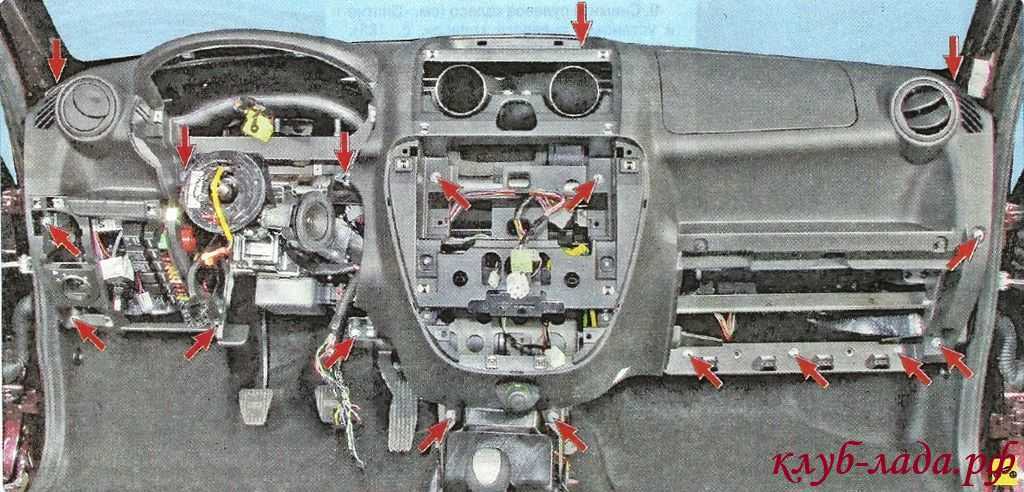

Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева — под крышкой монтажного блока и справа — под вещевым ящиком

Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов

Крестообразной отверткой и ключом «на 8» отворачиваем два винта крепления панели приборов к кронштейну контроллера

Поддев отверткой

извлекаем боковые сопла вентиляции и отопления салона

Головкой «на 10» отворачиваем две гайки верхнего крепления панели приборов

Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад

Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар

Снимаем панель приборов

Поддеваем отверткой воздуховод обогрева ног

и отсоединяем его от корпуса воздухораспределителя

Торпедо снято, все, что нужно было разобрать, мы разобрали, осталось лишь провести ремонтные работы, ради которых собственно и затевалась вся процедура.

Напоследок хочется посоветовать – пользуясь возможностью, не поленитесь и прочистите вентиляционные каналы, рано или поздно они все равно засорятся и вам снова придется осуществлять снятие торпедо.
