Схема K-LINE адаптера

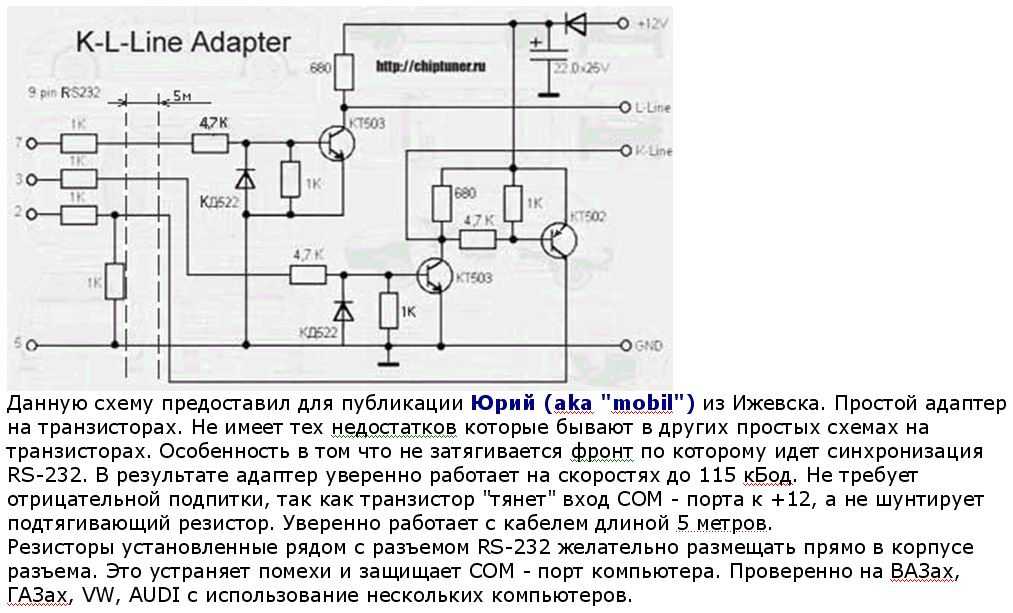

Схема
адаптера

Применяемые детали:

Обозн.
Номинал Тип Примечание

Микросхемы

DD1
ICL232CB SOP16

DD2
MC33199D SOP14

DD3
78LO5 TO92 I max = 100 мА

Диоды

VD1
S1J

VD2
АЛ307

Конденсаторы

C1
1 мкФ 0805

C2
1 мкФ 0805

C3
1 мкФ 0805

C4
1 мкФ 0805

C5
100,0×16В К50-6 диаметр 6 мм, высота корпуса
12 мм

C6
33 нФ 1206

C7
100,0×16В К50-6 диаметр 6 мм, высота корпуса
12 мм

C8
33 нФ 1206

Резисторы

R1
510 Ом 1206

R2
510 Ом 1206

В оригинале плата была
сделана в расчете на размещение в корпусе
переходника DB9 — DB25. Готовая плата в мой
переходник не влезла, поэтому я сделал
второй вариант платы, под размещение в
корпусе вилки диагностического разъема
GM12. Эта вилка вставляется непосредственно
в диагностический разъем автомобиля.
За счет такой компоновки вся система
избавляется от массы ненужных кабелей,
питания от прикуривателя и т.п.

Изготовление
печатной платы.

1.
Распечатать лазерным принтером на
мелованную бумагу (можно взять страницу

от
какого-нибудь журнала, можно с текстом
или рисунком) рисунок top_flip.gif.

Размер
области печати 2 x 2,4 дюйма (или 2000×2400 th).
Разрешение 600 dpi.

Если
включен режим экономии тонера — отключить
его перед печатью.

Печатать
удобно из ACDSee.

2.
Подготовить текстолит (обезжирить и
зачистить фольгу, например, при помощи

Фэйри
и губки для мытья посуды).

3.
Наложить чертеж рисунком на фольгу и
прогладить утюгом с терморегулятором,

установленным
на «Хлопок» («Max», «***»).
Естественно, без отпаривателя.

Сильно
нажимать на утюг не нужно, иначе дорожки
могут расплыться. Рисунок

приклеится
к фольге. Аккуратно обрезать бумагу,
выступающую за края

текстолита.

4.
Положить плату с приклеившейся бумагой
в воду, лучше в горячую на 10 минут.

5.
Оторвать бумагу от текстолита (дорожки
из тонера останутся на фольге).

Это
можно под струей воды. Остатки бумаги
стереть пальцем или тряпочкой.

Не
волнуйтесь — тонер держится на фольге
очень прочно.

6.
Когда плата высохнет, дорожки могут
местами побелеть от мела, которым была

покрыта
бумага. Это не страшно. Главное, чтобы
волокна или частицы бумаги

не
закрывали места, откуда должна быть
удалена фольга.

7.
Если какие-либо участки дорожек
отсутствуют, их можно подрисовать (лучше

спиртовым
лаком). Удалять тонер не следует — он
очень хрупкий. Лучше

обрезать
лишнюю медь после травления.

8.
Травить плату в хлорном железе.

9.
Смыть тонер ацетоном.

Несколько замечаний:

• Основанное на моем
  горьком опыте: не стоит делать плату,
  а тем более впаивать туда элементы, не
  убедившись, что плата влезет в тот
  корпус, для которого она предназначена.
  Поправить рисунок в PhotoShope
  существенно проще, чем напильником
  обрабатывать готовую плату или паять
  новую (как это было у меня :-).

• Утюжный способ
  изготовления плат, на мой взгляд,
  совершенно не технологичен. Очень
  многое зависит от типа применяемой
  бумаги, качества печати принтера,
  температуры утюга, силы давления на
  утюг, остывания заготовки, способа
  удаления бумаги и даже от формы куска
  бумаги с рисунком платы! Поэтому вполне
  вероятно, что придется сделать несколько
  попыток, прежде чем получится приемлемый
  результат.

• Не забывайте, что
  адаптер предназначен для подключения
  к настольному компьютеру! Если вы будете
  подключать его к наладоннику стандартным
  кабелем, то необходимо поменять местами
  выводы X5 и X6.

Ниже приведен способ
проверки работоспособности готовой
платы:

Методика
проверок адаптера

Обозначение
выводов дано по разъему DIN 9 pin.

Обозначение
Элемент Номер В состоянии Действие
Результат
действия

вывода
на схемы вывода покоя

схеме

X1
(+U) VD1 Анод 10,5. ..12,6В

X5
DD1 13 0В

X6
DD1 14 -9,56B Вывод
X3 («K-Line») замкнуть на X8 или X2
+9,56В

X3
(K-Line) DD2 11 и 9 +Uпит(*) Вывод
X5 замкнуть на X1 («+U»)
Low (**)

*
Значение Uпит равно значению напряжения
на входе X1 («+U»).

**
Low = 0 … 0,2*Uпит (В).

Измерения
проводились цифровым полупроводниковым
тестером.

Готовое устройство
выглядит следующим образом:

K-Line адаптер своими руками — делаем K-line адаптер из подручных материалов

Всегда по жизни стремишься к лучшему. Вот и в автомобиле рано или поздно хочется хоть немного добавить мощности и скорости. Как быть, когда бюджет ограничен и на обращение к чип-тюнерам денег нет?
Настроить двигатель и тем самым повлиять на мощность нам поможет k-line адаптер.
Можно приобрести его в магазине. А можно сделать k-line адаптер своими руками.

Изготовление печатной платы

Для печатной платы нам понадобится:
— плата 5 на 5 сантиметров
— медный купорос
— утюг
— соль и вода
— лазерный принтер

В качестве платы можно использовать ненужную старую. Надо отрезать от нее нужный кусок и удалить лак мелкой наждачной бумагой. А лучше всего купить в радиотоварах стеклотекстолитовый лист для печатных плат.

Далее распечатываем схему адаптера в полном размере. Поможет в этом программка Nero PhotoSnapViewer. Печатать нужно с максимальным расходом тонера у принтера.

Перенести рисунок с бумаги можно следующим способом:
— Опускаем лист бумаги со схемой в воду на несколько секунд
— Прикладываем изображение к медной стороне платы
— Сушим утюгом лист на плате, для того чтобы тонер расплавился и прилип к ней
— На 20 минут опускаем в воду и удаляем размякшую бумагу.

Травление платы делаем самым простым и доступным методом:
-Готовим раствор для травления путем растворения в 250 мл. воды, нагретой до 80 градусов, двух столовых ложек соли и столовой ложки медного купороса. Кстати, если дать раствору настоятся в течение нескольких дней, травление платы ускорится на пару часов.
— Помещаем плату в раствор, периодически помешиваем и наблюдаем за ней.
— Процесс травления длится около пяти часов. Важно не передержать.
— После этого необходимо промыть нашу заготовку проточной водой и просушить.

Следующим этапом сверлим на плате отверстия для деталей. Для данной цели нужно очень маленькое сверло.
Плата, необходимая чтобы сделать k line адаптер своими руками, готова. Теперь можно купить элементы адаптера.

Сборка адаптера и испытание в действии

Устройство прибора основано на паре микросхем, max232 и mc33199.

Схема, показывающая как расположить элементы на плате правильно. Синий цвет – со стороны дорожек. Красный – с обратной стороны.

Для корпуса можно подобрать короб из подручных ненужных вещей – например, мы собрали адаптер k-line в футляре от панели магнитолы.
Подключение к диагностическому разъему и компьютеру будет осуществляться при помощи RS232 кабелей.

К-лайн адаптер своими руками сделать оказалось не так и сложно. Сложности поджидали с другой стороны. В принципе, он заработал с первого раза, но оказалось, что блок управления двигателем Январь 4.1 с ROM-памятью. Для него необходим специальный программатор 27ХХХХ серий ПЗУ. Других вариантов нет. ПЗУ других производителей одноразовые или не подходят.
Если в наличии имеется ноутбук, необходимо приобрести специальный переходник COM-USB. Теперь можно диагностировать и настраивать двигатель в динамике.

Еще один важный нюанс – питание брать только от бортовой сети.

Переходник для ноутбука

Шнур для диагностики

Шнур питания от бортовой сети

Подключение к ноутбуку

Адаптер k-line, сделанный своими руками, в работе
