Прицеп своими руками для легкового автомобиля: чертежи

Самое лучшее решение в случае недостатка свободного пространства в багажнике, это сделать самодельный прицеп для легкового автомобиля.

Крупногабаритный багаж не всегда удобно транспортировать, тем более в случае, когда он не помещается в авто и приходиться ехать с полуоткрытым багажником. Более того, это может вызвать вопросы у сотрудников ГИБДД, которые могут еще и выписать водителю штраф.

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?

Самодельный автоприцеп является наилучшим решением проблемы с недостатком вместительности. Понятно здесь одно, что такое средство передвижения сделает каждого водителя более независимым, и позволит перевозить разнообразные грузы намного быстрее и выгоднее.

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг.
Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм. Длина легко определяется с помощью чертежа;
2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
7. Механизм для сцепки прицепа для легкового автомобиля с авто. Проще говоря фаркоп;
8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

1. Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
2. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
3. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
4. Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
5. Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
6. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
7. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
8. После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

pricepblog.ru

прицеп своими руками — Ремонт своими руками

Как сделать прицеп для автомобиля своими руками и какие инструменты нужны при создание такого вида «аксессуара» к автомобилю?

На этой странице вы узнаете как сделать своими силами и руками автоприцеп к вашему железному коню. Что для это потребуется мы вам обязательно расскажем, забегая вперед скажу вам что не чего сверхъестественного не потребуется, обычный строй инструмент как болгарка, шуруповерт, электрический лобзик и т.д . Так же трубы для каркаса и многое другое, что можно легко найти на любой строй базе.

А по завершению изготовления прицепа, вы узнаете как правильно и где зарегистрировать прицеп в                ГАИ.

Содержание:

1. Необходимые материалы и комплектующие к самодельному прицепу
2. Рама прицепа
3. Соединение прицепа с автомобилем
4. Соединительная муфта
5. Ось прицепа
6. Стабилизирующие домкраты
7. Борта устройства
8. Зарегистрировать прицеп в ГАИ

Иногда, чтобы решить проблему нехватки места в багажнике, наиболее оптимальным вариантом будет сделать самодельный прицеп для легкового автомобиля своими руками. Даже если груз, который вам необходимо транспортировать будет не тяжелым, его габариты в полнее могут стать препятствием нормальному размещению в багажнике вашего автомобиля. Понятное дело, что автомобиль автомобилю рознь, и существует достаточно моделей с большими и вместительными багажными отсеками, но сейчас мы берем в расчет легковые автомобили среднего класса, процент которых на наших дорогах самый высокий. Для одноразовой перевозки такого объемного багажа по городу, да и за его пределами, вы можете воспользоваться услугами грузового такси. Если же речь идет о много кратных транспортировках, использование такси может быть не эффективным способом решения проблемы вместительности. Одним из возможных выходов из такой ситуации будет использование прицепа. Тут есть два пути: купить готовый прицеп или сделать самодельный прицеп для легкового автомобиля своими руками. Первый вариант экономит вам время, как на изготовлении, так и на последующем оформлении документов. А второй – деньги и время на поиск прицепа подходящего под модель вашего автомобиля. Мы рассмотрим второй вариант.

Для того, чтобы сделать прицеп для легкового автомобиля своими руками, нам будут нужны определенные инструменты и материалы, о наличии которых желательно позаботиться заблаговременно.

Необходимые материалы и комплектующие к самодельному прицепу

Прицеп своими руками чертежи размеры

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Соединительная муфта

Установка соединительной муфты возможна на болтах или  с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Стабилизирующие домкраты

Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Оборудование и комплектующие

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

5. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
6. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
7. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
8. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
9. Тормоза.
10. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
11. Тент или материал для него (баннерная ткань, брезент и т.д.).
12. Крепежные приспособления (уголки, кронштейны, и т.д.).
13. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
14. Сварочный аппарат.
15. Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

3. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
4. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
5. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

6. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

7. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

 Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Зарегистрировать прицеп в ГАИ

Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

2.Пермь Всероссийское общество автомобилистов, тел. 12-83-14 и 12-69-65,

3.Москва ГНЦ РФ ФГУП НАМИ тел. 456-32-31 Фёдоров Артём.

Чтобы пройти экспертизу прицеп должен соответствовать следующему ГОСТу.

ПРИЦЕПЫ К ЛЕГКОВЫМ АВТОМОБИЛЯМ

Параметры, размеры и общие технические требования

ОСТ 37.001. 220-80

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети СССР. Стандарт не распространяется на прицепы, технические задания, на проектирование которых утверждены до введения настоящего стандарта. Основные термины, используемые в стандарте, и их определение приведены в справочном приложении.

1. ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Полная конструктивная масса прицепа не должна превышать разрешенной изготовителем тягового автомобиля, не должна быть более снаряженной массы тягового автомобиля и превышать 1800 кг.

1.2. Полная конструктивная масса прицепа, не имеющего тормозов, не должна превышать разрешенной изготовителем тягового автомобиля и не должна быть более половины снаряженной массы тягового автомобиля.

1.3. Вертикальная статическая нагрузка в центре шарового шарнира сцепного устройства при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).

1.4. Длина прицепа не должна быть более 1,5 длины основной тягового автомобиля или более 8 м.

1.5. Ширина прицепа не должна превышать ширину основного тягового автомобиля более чем на 200 мм с каждой стороны и не должна быть более 2,3 м.

1.6. Высота прицепа не должна быть более 1,8 ширины колеи прицепа или более 3м.

1.7. Центр тяжести груженого прицепа должен быть расположен таким образом, чтобы отношение высоты центра тяжести к величине колеи колес прицепа составляло не более 0,725.

1. 8. Дорожный просвет прицепа не должен быть менее дорожного просвета основного тягового автомобиля.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Общие требования

2.1.1. Прицепы должны быть одноосными, допускается применение спаренной оси.

2.1 2 Прицеп с горизонтально расположенным внутренним полом, установленный на горизонтальной поверхности, должен иметь на шину (шины) одной стороны нагрузку не более 55% его полной массы.

2 1.3. Конструкция прицепа должна быть рассчитана на движение в составе автопоезда полной конструктивной массы с максимальной скоростью, разрешенной изготовителями тяговых автомобилей.

2.1.4. Конструкция и размеры дышла (рамы) прицепа должны обеспечивать возможность его отклонения относительно сцепного шара, установленного на автомобиле, на углы, предусмотренные ОСТ 37.001.096-77.

2.1.5. Прицепы должны быть оборудованы двумя несъемными предохранительными цепями (тросами), которые в случае аварийного обрыва (поломки) тягово-сцепного устройства не должны позволять дышлу касаться поверхности дороги, обеспечивая при этом управление прицепом.

2.1.6. Прицепы должны иметь два противооткатных упора, («башмака»).

2.1.7. Прицепы должны иметь места для установки домкрата.

2.1.8. Орган управления стояночной тормозной системой прицепов должен быть съемным и расположен с правой стороны в передней части дышла (рамы).

2.1.9. Прицепы должны быть оборудованы надколесными защитными устройствами (крыльями, брызговиками), если детали кузова не выполняют функции этого устройства.

2.1.10. Материалы, применяемые для изготовления прицепов, должны обладать стойкостью против возгорания воздействия воды, топлива и масел не ниже стойкости материалов деталей и узлов аналогичного назначения основного тягового автомобиля.

2.1.11. Окраска прицепов и контроль внешнего вида покрытия по ГОСТ 7593-80.

2.1.12. Прицеп должен иметь климатическое исполнение по ГОСТ 15150-69, соответствующее климатическому исполнению основного тягового автомобиля, и должен быть рассчитан на условия хранения на открытых площадках.

2.1.13. Срок службы прицепа в соответствии с назначением и условиями эксплуатации регламентируются нормативно-технической документацией, утвержденной в установленном порядке.

2.2. Требования к системам, узлам и агрегатам

2.2.1. Тормозные системы прицепов должны соответствовать требованиям ОСТ 37.001.016 70.

2.2.2. Замковое устройство для сцепки с тяговым автомобилем должно соответствовать требованиям ОСТ 37.001.096-77.

2.2.3. Электрооборудование, внешние световые и сигнальные приборы должны соответствовать требованиям ГОСТ 3940-71. ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.

2.2.4. Прицепы должны иметь кронштейны (или место) для крепления номерного знака по ГОСТ 3207 -77.

2.2.5. Для соединения с электросистемой автомобиля прицеп должен иметь вилку по ГОСТ 9209-76 с соединительным кабелем.

2.2.6. Прицепы должны иметь опорные стойки, обеспечивающие устойчивость прицепа в отцепленном состоянии и не ухудшающие проходимость автопоезда.

При вертикальной статической нагрузке от замкового устройства прицепа более 390 Н (40 кгс) передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку замкового устройства в необходимое для сцепки (расцепки) положение. При ручном приводе механизма усилие на рукоятке не должно быть более 118Н (12 кгс).

3. КОМПЛЕКТНОСТЬ

3.1. Прицепы, оборудованные не унифицированными с основным тяговым автомобилем шинами, должны иметь запасное колесо и устройство для его крепления.

3.2. К прицепам должны прилагаться необходимые инструменты и принадлежности, если комплект инструментов и принадлежностей основного тягового автомобиля недостаточен для обслуживания прицепа.

4. МАРКИРОВКА

4.1. Прицепы должны иметь заводскую табличку и маркировку по отраслевой нормативно-технической документации.

4.2. Прицепы должны иметь вблизи замкового устройства дополнительную табличку по ГОСТ 12971-67 с указанием полной конструктивной массы прицепа; величины максимальной статической нагрузки на сцепной шар.

Термины и определения, принятые в настоящем стандарте ТерминОпределение Основной тяговый автомобильПо ГОСТ 3163-76 Спаренная осьДве параллельно расположенные оси прицепа, расстояние между которыми не превышает 1 м.

Если ваш прицеп будет соответствовать этим требованием, пройдет экспертизу, и в наличии будут чеки, сертификаты, а также копия удостоверения сварщика, проблем при регистрации в ГАИ у вас не возникнет.

Как сделать прицеп для автомобиля видео

Легковой прицеп своими руками видео

Прицеп своими руками легко

Легковой прицеп своими руками

Источник
amotormag.ru
voditelauto.ru
i4car.net

remruk.info

Прицеп для легкового автомобиля своими руками: чертежи и как сделать: видео и фото

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

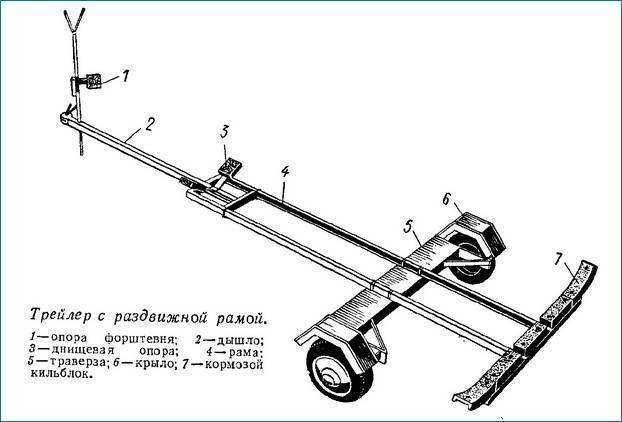

Схемы

№1

№2

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Советы автолюбителей

1. Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
2. Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

smotriavto.ru

Прицеп для легкового автомобиля своими руками

Порой вместительность багажника легкового автомобиля оказывается недостаточно вместительной для многих автолюбителей, особенно если требуется перевозка крупногабаритных грузов.  Для решения такой задачи лучше всего подойдёт прицеп.

Самодельные прицепы для легковых автомобилей

Прицепы бывают двух видов произведённые специализирующимся заводом или самодельные:

• Заводские прицепы не требуют дополнительных разрешительных документов для их регистрации и постановке на учёт. Но в то же время заводские прицепы не всегда устраивают автолюбителей своими техническими характеристиками, а если и устраивают, то их цена не померено высока. Да и качество самих прицепов не на высоком уровне, что требует дополнительных вложений после покупки для устранения заводских недочётов.
• Самодельный прицеп является конструкцией, которую автолюбитель собирает по своему чертежу с материала, который устаревает его по качеству, при этом придерживаясь ГОСТ стандартов по его сборке. Что касается регистрационных аспектов такого изделия, то они намного затратный, чем при регистрации заводского, так как необходимо дополнительные разрешения для эксплуатации самодельного прицепа.

Если рассматривать с экономической точки зрения, то затраты на самодельный прицеп с учётом всех регистрационных расходов значительно, ниже чем покупка нового.

Также стоит учитывать, что самодельный прицеп будет намного качественней, чем заводской хотя бы потому что весь процесс изготовления будет контролироваться самим автолюбителем.

Набор инструментов и материалов

Первое что необходимо для изготовления своими руками прицепа это чертёж.

Также стоит отметить, что чертёж должен соответствовать ГОСТ нормативам 37.001.220-80.

В этом нормативе указаны все требования, которые необходимы для того чтоб получить разрешение на эксплуатацию прицепа и дальнейшую его регистрацию в Межрайонном регистрационно-экзаменационном отделе.

Помимо чертежа для изготовления самодельного прицепа потребуются следующие материалы.

• Профильная труба 40х40 миллиметров для сооружения каркаса прицепа. Можно использовать трубу большего размера, но стоит учитывать, что это повлечёт за собой увеличение массы конструкции.
• Для бортов рекомендовано использовать стальные листы толщиной не менее 0.6 миллиметров, но не более 1 мм, так как это также может привести к ненужному увеличению массы прицела.
• Для дна прицепа можно использовать листы OSB или поликарбонат. Количество материала рассчитывается из площади дна прицепа.
• Металлическая балка 80х5 мм для оси прицепа.
• Ступица для монтажа колёс, отлично подойдёт с задней балки ВАЗ 2108.
• Два ВАЗовские колеса диаметром R 13, R14 по желанию.
• Два амортизатора с мотоцикла Урал.
• Две автомобильные амортизационные пружины, можно использовать здание от ВАЗ 2101 или с ЗАЗ 969.
• Двухжильный провод в оплётке для электропроводки, приблизительно 10 метров.
• Габаритные фары со стопами и поворотами.
• Толстостенная металлическая труба длиной не менее трех метров. Для изготовления прицепного элемента.
• Замок фаркопа.
• Разъем папа мама для подключения бортовой сети от автомобиля.

 Также для изготовления самодельного прицепа потребуются следующие инструменты:

• Сварочный аппарат — желательно полуавтомат, но можно и обычный дуговой.
• Болгарка и диски для резки металла.
• Дрель и сверла по металлу.
• Рулетка и молоток.
• Отвёртки, кусачки.

После того как весь необходимый инструмент и материал, будет закуплен можно приступать непосредственно к самому процессу сборки не отклоняясь от размеров указанных в чертеже.

Сборка своими руками

Нарезка материалов для сборки прицепа производится по размерам указанных в чертеже.

Сборка самодельного прицепа состоит из следующих этапов:

1. Изготовление рамы. Конструкция рабы должна быть надёжной и прочной от этого зависит, насколько долговечно будет изделие. Для изготовления рамы берут, профильный квадрат 40х40 мм нарезаю, и сваривают виде прямоугольника. После того как основа рамы будет готова её усиливают приваривая поперёк прямоугольника куски профильной трубы. К изготовленной основе рамы необходимо приварить каркас боковых и переднего борта сделать это можно также их профильной трубы, но меньшего размера.
2. Прицепной узел. Учитывая, что на соединяющею ось прицепа с автомобилем приходится большая нагрузка для её изготовления нужно использовать толстостенную трубу. Также следует знать, что длина соединительного элемента должна быть не более 1.5 или 2 метра. Приваривается соединительный элемент должен минимум в четырёх местах с торца посредине прямоугольной рамы. При этом с каждой стороны соединительного элемента нужно установить ребра жёсткости виде треугольников с толстостенного листового металла.
3. Установка замка для соединительного узла. Замок устанавливается при помощи трёх болтов, которыми он прикручивается непосредственно к соединительному элементу. Не рекомендуется приваривать замок сварочным аппаратом, так как при необходимости его заменить придётся отрезать кусок соединительной трубы. Помимо замка на соединительный элемент нужно приварить ушко для монтажа страховочного проса или цепи.
4. Установка оси. Ось также устанавливается на каркас прицепа при помощи болтов. К предварительно приварным креплениям болтами прикручивается ось с амортизаторами. Устанавливается ось почти посредине каркаса со смешением на 10% от длины прицепа к задней его части.
5. Обшивка бортов и дна. Как уже говорилось выше борта и дно можно зашивать OSB, листовым металлом или поликарбонатом. Крепёж материала для обшивки бортов и дна может, осуществляется саморезами, заклёпками или сварочным полуавтоматом. Каким материалом и при помощи чего обшивать борта и дно прицепа каждый выбирает сам исходя из своих предпочтений, нравов и финансовых возможностей.
6. Установка электрооборудования. На заднюю часть прицепа устанавливаются габаритные фары с поворотами и стоп-сигналами. В передней части прицепа по его бокам устанавливаются габаритные огни. Также прицеп должен быть оборудован светоотражателями красными сзади и белыми спереди.

Проводка прицепа прокладывается по тому же принципу, что и в автомобиле минусовой провод крепится к его раме (масса), а плюсовой к контакту осветительного прибора.

Как зарегистрировать самодельный прицеп к легковому автомобилю?

Для регистрации в МРЭО необходим технический паспорт и номер изделия.

Разумеется, ни первого, ни второго у самодельного прицепа быть не может.

Следовательно, для того чтобы зарегистрировать самодельный прицеп на него необходимо сделать документы, которые подтверждают что данное изделие соответствует ГОСТ стандартами и является безопасным для использования на дорогах общего пользования.

[box type=»download»] Для того чтоб получить документ о безопасности самодельного прицепа, нужно обратиться в аккредитованную испытательную лабораторию. Сотрудники лаборатории после проведения ряда испытаний выдадут (если испытания пройдут успешно) свидетельство о возможности безопасно использовать прицеп на дорогах общего пользования. С этим документом можно отправляться в МРЭО и на законных основания поставить прицеп на учёт.[/box]

Также не забываем что придётся обратиться в контору, которая занимается набивкой номеров на транспортные средства и только после того, как на раме прицепе будет набит номер можно начинать процесс постановки его на учёт.

Постановка прицепа на учёт

Для того чтоб произвести постановку на учёт самодельного прицепа потребуются следующие документы:

• Заявление начальнику МРЭО на регистрацию прицепа.
• Удостоверение личности.
• Техпаспорт транспортного средства.
• Свидетельство лаборатории разрешающие использование прицепа на дорогах общего пользования (для самодельных прицепов).
• Документы, подтверждающие право собственности на регистрируемый прицеп (доверенность справка счёт).
• Квитанции, свидетельствующие об уплате госпошлины и за услуги МРЭО.
• Регистрируемый прицеп или акт технического осмотра.
• Страховой полис ОСАГО.

Процесс оформления прицепа состоит из следующих этапов:

1. Написание заявления. Придя в МРЕО, необходимо написать заявление на имя начальника о постановке прицепа на учёт. Как правило, образец написания выдаётся вместе с бланком заявления.
2. Оплата услуг и госпошлины. После написания заявления человеку выдают расчётный счёт, куда необходимо совершить оплату госпошлины, услуг МРЕО и за материалы (техпаспорт, номера).
3. Сдача документов. После того как будет произведена оплата госпошлины и услуг квитанции вместе с необходимыми документами и заявлением сдаётся в регистрационное окошко. После можно отправляться на площадку и ожидать инспектора, который будет производить осмотр прицепа (в случае если отсутствует акт осмотра).

[box type=»download»] Следует помнить, что если прицеп был приобретён новым, то на его регистрацию отводится 10 суток с момента покупки. В случае если прицеп не будет поставлен на учёт в указанный срок, владельцу придётся заплатить штраф.[/box]

ОСАГО на прицеп

Как не странно, но на прицеп также необходимо приобретать страховой полис. Но, согласно закону об ОСАГО 2 и 3 части, оформлять страховой полис обязаны не все. Частные владельцы прицепов для легковых автомобилей, использовавшие их в личных целях, имеют право не приобретать страховой полис.

Что касается перечня прицепов, на которые приобретение страхового полиса является обязательным, то к нему относятся следующие транспортные средства:

• Прицепы для легковых автомобилей юридических лиц.
• Прицепы для грузовых автомобилей и тягачей.
• Прицепы для автобусов.
• Прицепы для мотоциклов и мотороллеров.

Для того, чтобы оформить страховой полис ОСАГО, прицеп в обязательном порядке должен пройти техосмотр. В противном случае в оформлении полиса будет отказано.

autojurist911.ru

простая инструкция и описание основных этапов изготовления (видео + 115 фото)

Прицеп является универсальным средством перевозки множества грузов. Современный прицеп представляет собой металлическую конструкцию квадратной формы со стандартными машинными колёсами.

Чаще всего прицепы используют в сельскохозяйственной деятельности, а также для транспортировки стройматериалов на далёкое расстояние.

Хоть прицеп и считается транспортным средством, но он не имеет двигателя и осуществляет своё движение только при помощи посторонней тяги.

Чтобы обзавестись им, не обязательно приобретать его в специализированном магазине. Сейчас есть множество способов того, как сделать прицеп для легкового автомобиля своими руками.

vsesvoimirykami.ru

Прицеп своими руками для легкового автомобиля: как сделать

Существуют новые разные конструкции прицепов в заводском исполнении, предназначенные для разных грузов. Но ещё не мало и старых прицепов, которые не имеют современного вида, немного поизносились, не совсем удовлетворяют потребность хозяина в перевозках.

Так же, много желающих своими руками мечтают смастерить самодельный прицеп имея в достатке материалы и время для выполнения работы. Попытаемся разобраться, как сделать прицеп.

О технологии и правилах при производстве прицепа

Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.

Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.

Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.

Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.

К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.

Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.

Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.

Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:

• По разрешённой массе прицепа ограничение до 1,8 т. Вес не более половины
  массы буксира и когда транспортное средство без тормозов;
• По длине транспортное средство не более 8 м и не более длины автомашины в полтора раза;
• По ширине до 0,23 м и не шире машины по 20 см с обоих боков;
• По высоте транспортное средство до 3 м и не выше колеи колёс прицепа в 1,8 раза;
• Центр тяжести с грузом должен быть не выше ширины колеи и умноженный на 0,725;
• Ширина дорожного просвета должна быть не меньше клиренса авто;
• По конструкции самодельный прицеп для легкового автомобиля может быть только
  одноосным. Расстояние между осями спаренной конструкции до 1 м;
• Нагрузка на каждую сторону прицепа должна быть не выше 0,55% собственного веса;
• Общий вес на сцепку прицепа от 25 до 100 кг/с.

Оборудование сцепного устройства должно иметь следующие конструкции:

• Трос неразъёмный или цепь на случай отсоединения транспортного средства от автомобиля во время езды;
• Ограничительные башмаки для устойчивости при самостоятельной стоянке;
• Площадка с домкратным механизмом;
• Съёмный рычажный тормоз;
• Брызгозащитные крылья;
• Подставку для установки знака;
• Опорную стойку;
• Колесо запасное соответствующее размеру шин автомашины;
• Приборы осветительные, проводка и соединительная вилка.

Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.

О способах самостоятельного изготовления прицепа

Если уже есть нужный материал и инструменты и готов примерный образ прицепа, следует сделать чертёж на самодельное транспортное средство. Проверить размеры, просчитать стоянку на сцепке с авто, не приседал сильно при нагрузке, какие применять механизмы и конструкции, на сколько нужно сместить ось относительно центра, всё следует рассчитать и учесть в чертеже.

Главным делом в создании прицепного транспортного средства своими руками будет выполнение сварки металлов и элементов или следует обратиться за сварочными работами к профессионалу. При создании надо учесть возможность самосвального механизма.

Порядок работы и сборки прицепного транспортного средства ориентировочно следующий:

1. Начинается сборка с изготовления рамы прицепа, так как она является основной несущим элементом конструкции транспортного средства. Используется материал профиль 25×25, 30×60, швеллер 10 или труба, определённых размеров нарезаются отрезки изделий необходимой длины для последующей сварки. Главное качество рамы в выполненных сварных швов, так как в основном в сварочных местах могут возникнуть проблемы.
2. Куски отрезанного металла выкладываются поверхности для проверки соответствия, размера диагоналей и последующего сваривания. Сваркой соединяются все металлические элементы, обеспечивая ровные углы, фиксацию. Следом устанавливают в положенных местах рёбра жёсткости, для устойчивости и крепости конструкции. Устанавливаются элементы для сцепного устройства, проушины для крепления амортизаторов.
3. Следующим этапом будет изготовление сцепного устройства или дышла к прицепу, если оно съёмное, то можно использовать готовые крепёжные съёмные конструкции от других прицепных устройств или выполнить конструкцию единой сварной самостоятельно. Дышло V образного исполнения должно быть от центровано и в длине не более 1,5-2,5 метра. Меньшая длина дышла позволяет быстрее реагировать транспортному средству в движении на изменение перемещений, что может сказаться на опрокидывании прицепа и повреждению груза. Проверятся центровка сцепки посередине и размещение соединяемых узлов. Монтируется дополнительно трос безопасности снизу конструкция, на случай отсоединения прицепного транспортного средства в движении.
4. На сцепке следует установить соединительную муфту, которая выполняет стыковку автомашины и сцепки прицепа. Соединение муфты к сцепу выполняется болтами восьмого класса прочности для проверки центровки и правильности стыковки. Следует иметь в виду, должно быть совпадение трубы рамы с пазом жёлоба и ширина паза не должна быть более 5мм ширины трубы.
5. Собираются борта прицепа. Они могут быть съёмными или едиными с каркасом рамы, за исключением заднего борта. При сборке монтируются вертикальные стойки, затем горизонтальные. При монтаже в конце рекомендуется укреплять борта рёбрами жёсткости, для высоких нагрузок, как в горизонтальной, так и в вертикальной плоскости. Для обшивки используют лёгкие материалы, фанеру, оцинковку, алюминий листовой на клёпки. Задний борт выполняется откидным с устройством запирания.
6. Сборка оси прицепа или моста выполняется из металлической трубы 25 мм в диаметре, где с боков привариваются полуоси и устанавливаются ступицы. Балка моста представляет единую конструкцию с полуосью, с рессорами и кобылкой в едином узле, соединённые болтовым креплением к балке. Можно использовать для простоты мост от старой мотоколяски (инвалидки СЗД) и рессоры с восьми листовой подвеской с креплением на резиновых втулках. Крепление оси к прицепу выполняется на расстоянии около 35-40% от длины прицепа сзади. Предварительно ось размещается на пару крепёжных блоков. Для контроля проверяется ещё раз; ширина рамы делится на два и разница откладывается от середины оси. Корректируется положение оси ещё раз и окончательно монтируется. Установив ось балки прицепного транспортного средства, монтируют на раме проушины для амортизаторов и реактивных тяг.
7. Устанавливается электрооборудование, выполняется монтаж отражателей, подсветка для номерного знака, фонари заднего хода и поворотные сигналы, габаритные и стоп-сигналы. По бокам монтируется оранжевые отражатели., а на передней стенке устанавливаются белые габаритные огни и отражатели. Проводка монтируется в защитной гофре и выводится к разъёмному узлу у фаркопа.
8. В заключении выполняется обшивка днища прицепа отделочными материалами, Проводится сборка всех элементов бортов, колёс, по размеру равные колёсам автомобиля. Устанавливаются защитные крылья колёс. Проверяется под стыковка фаркопа прицепного транспортного средства (ТС) к автомашине и работа световых приборов, проверяется защитный трос на сцепление с машиной. При необходимости монтируется тент на прицепное ТС или устанавливается ткань брезентовая, баннерная для защиты прицепа и груза. В случае необходимости прицеп может оборудоваться тормозной системой.

О регистрации самодельного прицепного ТС

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

• Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.
• Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
• Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
• В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
• При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
• Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.
• Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
• В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.

pricepinfo.ru

Как сделать двухосный прицеп для автомобиля своими руками

Определённая часть автомобилистов не могут обойтись лишь вместительностью багажника или салона своего автомобиля, поскольку нуждаются в частых грузоперевозках. Вовсе не обязательно для таких целей покупать грузовик или нечто подобное.

Для расширения возможностей авто можно задействовать прицеп. Не всем подходит классический одноосный, и они отдают предпочтение двухосным конструкциям. И тут есть два варианта: либо купить готовый прицеп от производителя, либо же собрать его своими руками.

Второй вариант сложнее, плюс потребует проведения дополнительной экспертизы и регистрации для допуска к эксплуатации по дорогам общего пользования. Если вы к этому готовы, можете приступать к сборке.

Преимущества и недостатки

Первым делом ответим на вопрос касательно того, нужна ли категория, чтобы перевозить на машине в сцепке двухосный прицеп. На этот счёт ведётся множество споров и разговоров.

Но нужно окончательно понять, что и когда требуется.

То, какая категория будет нужна, не зависит от того, двухосный или одноосный у вас прицеп. Здесь отталкиваются от показателя массы. Конструкции весом до 750 кг не предполагают открытия дополнительной категории. Если у вас открыта категория B, этого будет достаточно.

Но если вес конструкции составит более 750 кг., тогда придётся дополнительно делать категорию Е. С этим разобрались.

Одни выбирают одноосные модели, другие предпочитают двухосные. А что среди них лучше, зависит от конкретной ситуации и индивидуальных потребностей.

Условным недостатком двухосного изделия можно назвать худшую манёвренность. Но такую проблему легко решить с помощью подкатных колёс и поворотного механизма.

Затраты на сборку такой конструкции будут примерно в 1,5-2 раза выше, чем на одноосную модель. Обусловлено это тем, что всего потребуется вдвое больше.

Но есть и положительные моменты. К основным из них относятся:

• повышенная грузоподъёмность;
• улучшенный уровень безопасности;
• снижение нагрузки на машину при торможении;
• лучшая устойчивость на плохой дороге;
• повышенная проходимость;
• функциональность;
• универсальность.

Весомые аргументы в пользу двухосной конструкции автоприцепа.

Виды и размеры

Чтобы изготовить двухосный легковой прицеп своими руками, потребуется предварительно подготовить чертежи и определить оптимальные размеры.

Ориентироваться нужно не на личные предпочтения, а правила, регламентирующие изготовление подобных конструкций. Для этого существует соответствующий ГОСТ. В нём прописывается, какие размеры должен иметь по правилам изготавливаемый своими руками легковой двухосный прицеп. Это требуется для получения сертификата соответствия и возможности регистрации прицепного устройства в ГИБДД. То есть чертежи потребуется делать исходя из этих требований.

Заводские и самодельные двухосные прицепы можно разделить на несколько категорий, в зависимости от их назначения и области применения.

Выделяют такие виды конструкций:

• универсальные или бортовые;
• прицепы-платформы;
• самосвальные;
• лодочные;
• для квадроциклов и снегоходов;
• прицепы-дачи;
• прицепы-палатки и пр.

Остановимся на наиболее популярной и простой в изготовлении конструкции бортового прицепа.

Есть определённый список требований, которым самодельный автоприцеп должен соответствовать:

• Разрешённая масса не должна превышать 1,8 т. Не путать с собственной массой до 750 кг. Также у ТС может быть определённая грузоподъёмность. У двухосного прицепа, предназначенного для легкового автомобиля, показатель грузоподъёмности не должен превышать 750 кг. на каждую ось.
• Прицеп по весу не должен быть тяжелее автомобиля, который его буксирует.
• Если на прицепе нет тормозов, тогда до 50% веса авто.
• Длина не должна превышать 8 метров и быть не более чем в 1,5 раза длиннее машины.
• Ширина составляет до 230 см., но не шире авто на 20 см. с каждой стороны.
• Высота с учётом бортов до 3 м., но не выше колёсной колеи машины в 1,8 раза.
• Дорожный просвет минимум такой же, как клиренс у автомобиля.
• Количество осей только одна. Но разрешается применять спаренную ось. Фактически это не двухосный прицеп, но среди автолюбителей называется именно так.
• Нагрузка на сцепное устройство от 25 до 100 кг.

При оснащении автоприцепа, выполненного своими руками, важно помнить об обязательном наличии:

• противооткатов;
• неразъёмного троса;
• съёмного рычажного тормоза;
• стойки опоры;
• вывески для номерного знака;
• крыльев и брызговиков;
• запасного колеса;
• световой сигнализации;
• проводки и вилки;
• домкратной площадки.

Если хотя бы одно из требований не будет выполнено, это не позволит пройти проверку на соответствие и получить разрешение на эксплуатацию.

Самостоятельное изготовление

Теперь стоит поговорить об изготовлении двухосного прицепа для легкового автомобиля своими руками.

Основную часть работы вполне можно сделать самостоятельно. Для этого потребуется время, материалы и инструменты.

Вся работа начинается с чертежа. Именно на него нужно нанести все точные размеры до миллиметра, составить схему будущей конструкции, определить составные элементы и начинать работу.

Перечислим основные необходимые материалы и оборудование. Этот список состоит из:

• металлопроката;
• многослойной фанеры;
• ходовой части;
• колёс;
• тормозного узла;
• дышла;
• сцепного устройства;
• проводки;
• световых приборов (стоп-сигналы, поворотники и пр.).

Из инструментов пригодится сварочный аппарат, устройство для резки металла, пульверизатор для окрашивания конструкции и прочие стандартные инструменты.

Некоторые компоненты придётся покупать. В частности, потребуются новые амортизаторы, хорошее сцепное устройство под имеющийся фаркоп, проводка, фонари и пр.

Что же касается ходовой части, то здесь можно взять комплект от Москвича или Жигулей. Он состоит из:

• оси;
• ступицы;
• рессоры;
• рессорной серьги;
• стремянки и подкладок;
• амортизаторов;
• колёс.

Поскольку в рассматриваемом случае делается двухосная конструкция, количество всех необходимых элементов увеличивается в два раза. Исключением является только материал для создания рамы и бортов.

Сборка

Далее рассмотрим порядок сборки и изготовления конструкции.

Последовательность выполняемых операций следующая:

• Возьмите подготовленный швеллер, нанесите разметку и выполните нарезку на необходимые детали.
• Нарезанные части будущей рамы укладываются на ровную поверхность, и выполняется сварка. Затем привариваются рёбра жёсткости. Рекомендуется сделать лонжероны и траверсы, то есть продольные и поперечные элементы.
• Прежде чем приварить кронштейны для рессор вашего двухосного прицепа. У одноосных моделей ось смещается немного от центра в направлении заднего борта. Поскольку это двухосная конструкция, потребуется равномерно распределить спаренную ось, чтобы её центр находился примерно в 1 метре от задней части платформы. Аналогично фиксируются крепления для амортизаторов.
• Обязательным элементом прицепа является дышло. Оно бывает I- и V-образным. Второй вариант предпочтительнее. Дышло можно сделать съёмным. Для этого потребуется приварить кронштейны с отверстиями под болтовое соединение. Дышло обязательно нужно отцентровать.
• Следом идёт этап установки ходовой части. Монтируются оси, рессоры, амортизаторы, ступицы и колёса.
• Рама переворачивается и сборка продолжается. Выберите качественное тягово-сцепное устройство. Самостоятельно его делать не рекомендуется, поскольку изготовление сцепки имеет слишком много нюансов. Плюс получить одобрение от лаборатории вряд ли получится. Дополнительно монтируются цепи и тросы безопасности.
• Выполните примерку бортов и днища. Но затем снимите, чтобы протянуть проводку и подключить световые приборы на прицепе.
• В завершении монтируется напольное покрытие, фиксируются борта прицепа.

На этом установка фактически завершена. Не забудьте проверить электрическое оснащение, которое соединяется через розетку на фаркопе, установленном на автомобиле. Со стороны прицепа идёт ответная вилка. В некоторых случаях потребуется использовать блок согласования, если количество отверстий в розетке не совпадает с количеством элементов на вилке. Переходник купить не проблема.

Как окрашивать свой прицеп, дело лично каждого. Только убедитесь, что собранная конструкция соответствует ГОСТу.

Вопрос сертификации и регистрации

Самым последним, но крайне важным этапом является регистрация самодельного автомобильного прицепа.

Для этих целей потребуется для начала обратиться в ближайшее отделение ГИБДД. Оттуда вас направят на специальную экспертизу. Обязательно пользуйтесь услугами только аккредитованных лабораторий. Заключение частных компаний, не имеющих государственной лицензии, ничего, кроме потраченных зря денег, вам не дадут.

Обязательно сохраняйте чеки, подтверждающие факт покупки основных узлов собранного прицепа. Особенно это касается наличие у вас сертификата на шарнирное устройство, то есть крепёжный элемент для соединения прицепа и фаркопа на автомобиле. Из-за этого сцепные устройства лучше покупать от производителя, а не делать его своими руками.

Среди обязательных документов потребуется подготовить:

• паспорт автовладельца;
• паспорт на автомобиль;
• фото прицепа;
• заявление;
• квитанции.

Заявление пишется стандартное, для постановки собранной конструкции на учёт. Это аналогично обычной процедуре регистрации автомобиля.

Квитанции подтвердят факт оплаты государственной пошлины.

Поэтапно процесс оформления и регистрации выглядит следующим образом:

• Подготовьте все чеки и сертификаты качества от запчастей, использованных при сборке самодельного двухосного прицепа.
• Сделайте самостоятельно описание выполненного спецсредства в письменном или электронном виде. Обязательно сделайте качественные фотографии со всех сторон. Фото потребуется предъявить в уже распечатанном виде.
• Отправляйтесь в ГИБДД. Здесь вы получите полный перечень документов, которые потребуются для регистрации.
• Тут же сотрудник автоинспекции выдаёт направление на экспертизу и лабораторные испытания.
• С этим направлением приезжаете в лабораторию, подаёте заявку на проверку, прилагая к ней фото, чеки, документы и сертификаты на детали прицепа. В конкретной ситуации могут потребоваться дополнительные бумаги.
• Сотрудники лаборатории проводят тесты и испытания, принимая в результате решение о том, соответствует ли ваш двухосный прицеп стандартам и техническим требованиям.
• В некоторых случаях оформляется акт несоответствия. Придётся лишь полностью разбирать прицеп либо вносить некоторые изменения, нарушающие правила.
• Если проверка пройдёт успешно, вы получите заключение и сертификат соответствия.
• С этими документами вновь нужно вернуться в ГИБДД, где оформляется заявление на регистрацию, прикладывая требуемые документы и чеки.
• В ГИБДД уполномоченные сотрудники проводят собственную проверку.

Все процедуры платные, поэтому подготовьтесь к дополнительным расходам.

Успешно пройдя все этапы, вы сможете эксплуатировать самодельный автоприцеп на равных условиях с заводскими сертифицированными конструкциями.

Стоит ли делать двухосный прицеп самому, вопрос сугубо индивидуальный. Учитывая все затраты и сложности с регистрацией, вы не так сильно сэкономите на покупке заводского автоприцепа. Но у каждого свои мотивы самостоятельно заниматься сборкой подобных конструкций. Можно лишь пожелать вам успехов и удачи.

remam.ru

Сообщества › Сделай Сам › Блог › Стены каравана поставлены (материалы, технология). Внедорожный туристический прицеп своими руками — ч.7

Друзья привет!
Лето закончилось, спешил завершить каркас до прихода дождей, посему долго не выкладывал информацию и видео. Мой караван уже поставлен на ход колеса, и даже успел скататься в Липецкую область на испытания его в полевых условиях.

До рассказа об испытаниях я еще дойду, но могу лишь отметить, что испытания прошли очень хорошо! Я реально доволен! Расход топлива на авто по трассе 9-9,5л. в сцепке с караваном, без каравана 8-8,5л. зависит от того как жать на педаль. Город с караваном 13л. без каравана 10-11л. Ну ладно, не буду сейчас тут все рассказывать, а то потом неинтересно будет! :)))

Вернемся к теме самодельного дома на колесах. После того, как я закончил полы, я приступил к возведению стен. Чтобы стены у меня встали ровно, я предварительно поставил заднюю стену и уже к задней стене ставил боковые стены. Когда по диагональному замеру у меня все сошлось, я поставил переднюю стену и начал крыть крышу, чтобы стены не расшатывались. После чего я поставил перегородку между салоном и багажным отделением. И тут мне пришла в голову сделать еще одно дополнительное спальное место, вместо огромных шкафчиков, куда нечего будет столько класть.

Внедорожный дом на колесах. Поставлена задняя стенка.

Внедорожный прицеп: поставлены боковые стены и определены будущие формы каравана.

На одну стену у меня ушло 3 листа фанеры 15мм. Каждый лист весит 25кг., что в купе 75кг. Это в принципе немного, но все равно лишний вес не нужен, а участки перфорации лучше заполнить напыляемым утеплителем Полинор, нежели оставить 15мм. фанеру. Коэффициент теплоизоляции у Polynor на порядок выше чем у фанеры, посему перфорируя стены я убиваю сразу двух зайцев. 1. Облегчаю конструкцию, 2. Дом на колесах будет теплее. Ну и это все не во вред жесткости каркаса, так как впереди две перегородки (наружная стена + перегородка багажного отделения). Помимо стен, внутри, в середине модуля будет два дополнительных усиления, о них расскажу чуть позже. Такая конструкция не даст расшататься стенам на сильных ухабах и даже защитит каркас от бокового сильного удара, к примеру, об дерево. Т.е. получив хороший боковой удар, без такого усиления, каркас может немного повести в противоположную сторону, что в дальнейшем приведет к раскачке каркаса, появятся щели и караван постепенно начнет просто разрушаться, и чтобы этого не произошло я предусмотрел разные виды усиления. Об это я еще расскажу и покажу.
После перфорации стен, которые я выполнял лобзиком прямо на месте, я приступил к оклейке наружной стены оцинкованным листом 0,4мм, приклеив его на полиуретановый герметик SoudaFlex 40 FC. При перфорации, важно понимать, как у вас будут ложится листы, чтобы стыки листов не попали в места перфорации и там не образовалась пустота.

Самодельный дом на колесах: пошла работа по перфорации стен для облегчения конструкции.

Но до оклейки стен оцинкованным листом, я внутри приделал алюминиевые профили 20х40 вертикально. Преследовалась цель придать жесткость каркасу, чтобы окна и дверь сидели в рамке из профиля, чтобы при дальнейшей отделке и дополнительному усилению каркаса можно было к чему-то привязаться. Также такой метод помогает скреплять между собой сами листы, размер которых 152х152. Два из которых легли в длину + надстройка над ними, чтобы достичь нужной высоты в караване.

Оклейка дома на колесах оцинкованным листом 0,4мм

Отдельно я еще сниму видео снаружи, чтобы показать места крепления стен к каркасу, чтобы было понятно, как и в каких местах я усиливал стены, во избежание раскачки.

В ближайшее время выложу видео про рундуки, как они строились, про крылья и подкрылки, а также хочу отдельно рассказать про сами материалы, напыляемый утеплитель Полинор и полиуретановый герметик SoudaFlex 40 FC. Еще хочу поделиться лайфхаком с полиуретановым герметиком, над которым я решил провести небольшой эксперимент и у меня получилось кое-что интересное. )))

В рундук каравана замечательно вписался аккумулятор на 200АмЧ.

Строю полы в караване (материалы, технология). Внедорожный туристический прицеп своими руками — ч.6
Возводим каркас жилого модуля (материалы, технология). Внедорожный прицеп Navahi — ч.5
Внедорожный прицеп Navahi своими руками (защита от коррозии) — ч.4 — ЗАПИСЬ УДАЛЕНА (не напрягаясь можно найти)
Внедорожный прицеп Navahi своими руками (доработка рамы, компановка модуля) — ч.3
Внедорожный прицеп Navahi своими руками (Лайфхак как перевернуть 300кг в одиночку) — ч.2
Внедорожный прицеп Navahi своими руками (рама, тормоза, защита от коррозии) — ч.1
Внедорожный прицеп Navahi своими руками — Вступление

www.drive2.ru

Двухосный прицеп для легкового автомобиля своими руками, чертежи

Если заводские прицепы для легковых автомобилей вас чем-то не устраивают и вы решили сделать двухосный прицеп для легкового автомобиля своими руками, то эта статья – для вас.

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

• Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
• Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
• Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
• Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
• Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
• Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
• Его дорожный просвет не может быть меньше клиренса буксирующего авто.
• Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
• Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
• Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
• Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
• К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
• Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
• У прицепа должны быть места для установки домкрата.
• Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
• Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
• Его окраску и внешний вид регламентирует ГОСТ 7593-80.
• Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
• Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
• Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
• Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
• Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
• Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

1. Тягово-сцепное устройство – 1 шт.
2. Ось задней ступицы от переднеприводного автомобиля – 2 шт.
3. Задняя ступица от того же авто, что и ось – 2 шт.
4. Рессоры от любой машины – 2 шт.
5. Серьга заднего конца рессоры –2 шт.
6. Стремянки с подкладками – 2 комплекта.
7. Амортизаторы – 2 шт.
8. Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
9. Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
10. 2 отрезка П-образного швеллера №5 для изготовления балки моста.
11. Шарнирная петля – 4 шт.
12. Устройство фиксации борта – 4 шт.
13. Задние фонари – 2 шт.
14. Многожильные изолированные провода.
15. Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
16. Листовая сталь толщиной 0,8 мм.
17. Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

Сварка рамы

• Разложите лонжероны, траверсы и поперечины на ровной поверхности.
• Сварите их, придерживаясь размеров.
• Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
• Сварите дышло и прикрепите к нему ТСУ.
• Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
• Установите на оси ступицы, а на них колеса.
• Поставьте прицеп на колеса.
• Зафиксируйте ТСУ на шаре фаркопа авто.
• Подкатите прицеп к дышлу.
• Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
• Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

Финишные операции

Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

Хотите сдвоенную ось? Сварите 2 балки моста, купите 4 короткие рессоры и установите все так, чтобы расстояние между осями было не больше метра.

Как зарегистрировать самодельный прицеп

Самодельный прицеп, пользоваться которым можно без опаски, необходимо поставить на учет в МРЭО ГБДД. Для регистрации вы должны иметь:

• Заключение технической экспертизы о соответствии сделанного своими руками транспортного средства требованиям ГОСТ001. 220-80. Где можно сделать такую экспертизу, нужно уточнять в МРЭО. Так как заключение, выданное неаккредитованной в ГБДД лабораторией, может быть признано недействительным.
• Чеки, подтверждающие покупку деталей и материалов, использованных для изготовления транспортного средства.
• Сертификат на шарнир сцепного устройства (именно поэтому мы советуем его купить, а не делать своими руками).
• Копию своего паспорта.
• Копию техпаспорта тягового авто.
• Заявление на имя начальника МРЭО с просьбой поставить самодельный прицеп на учет.
• Квитанцию об оплате госпошлины.
• сделанных с разных сторон 4 фото самоделки (размером 10 на 15 см).

Если вы представите все эти документы, то вас допустят к техосмотру. Положительный результат техосмотра будет основанием для постановки, сделанного своими руками, транспортного средства на учет.

autolirika.ru

Прицеп легкового автомобиля своими руками

Практически у каждого владельца автомашины возникает потребность в транспортировке груза больших размеров, но не слишком большого веса. Багажник для таких целей не всегда подходит и тогда на выручку приходит прицеп. Но совершенно не обязательно тратить деньги на покупку такой необходимой в хозяйстве вещи, можно изготовить прицеп легкового автомобиля своими руками.

Начинаем работы с изготовления рамы

Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.

Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.

После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую  перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.

Начинаем соединять прицеп с автомашиной

В случае, если вы на своем авто пользуетесь еще и иными прицепными устройствами, то для самодельного прицепа следует подобрать шар сцепления аналогичных размеров во избежание дополнительных трудностей.

При изготовлении данной сцепной части следует помнить, что при наименьшей длине частей соединения вы получаете увеличение быстроты реагирования прицепа на маневры автомашины. То есть даже если ведущие колеса переместились на малую величину, прицеп быстро повторит маневр, что может спровоцировать падение или деформирование находящихся в нем вещей. Наилучшей признана длина от полутора до двух с половиной метров, принимая во внимание предназначения устройства.

Для изготовления прицепного устройства подойдет труба квадратной формы из стали, их вам потребуется три штуки. Будет лучше и прочнее соединить все трубы сваркой и для увеличения прочности произвести усиление данного узла уголком из металла. Перед началом сварочных работ желательно произвести дополнительную примерку для того, чтобы середина места соединения приходилась строго по прицепной оси.

Затем можно приступить к монтированию цепи или троса для страховочных целей. Его длина должна быть такой, чтобы при движении прицепа он не полз по дороге. Для удобства перемещения прицепа без автомашины частенько в сцепке устанавливают складывающееся колесо не очень больших размеров.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40%  всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Домкраты стабилизации

Они нужны для того, чтобы прицеп пребывал в горизонтальном положении. Оптимальные места их расположения – это внутренние углы рамы, но можно установить их только по одной из сторон. Для использования подъемной силы будет правильнее воспользоваться принципом винтового механизма, его также разрешается применять при замене одного из колес.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Подводим итог

Даже самостоятельно сделанный прицеп легкового автомобиля способен в значительной мере увеличить потенциал применения автомашины. На нем можно будет перевозить грузы различной формы и конфигурации, не боясь нанести вред салону или багажнику. Вариантов прицепов существует великое множество, а вышеприведенные рекомендации могут быть использованы для любого из них. Кроме описанных узлов и элементов прицеп можно оборудовать системой торможения и освещения. Но проведение работ такого класса будет лучше доверить профессионалам из центра сервисного обслуживания.

Колодийчук Андрей, специально для ByCars.ru

bycars.ru

прицеп своими руками — Ремонт своими руками

Как сделать прицеп для автомобиля своими руками и какие инструменты нужны при создание такого вида «аксессуара» к автомобилю?

На этой странице вы узнаете как сделать своими силами и руками автоприцеп к вашему железному коню. Что для это потребуется мы вам обязательно расскажем, забегая вперед скажу вам что не чего сверхъестественного не потребуется, обычный строй инструмент как болгарка, шуруповерт, электрический лобзик и т.д . Так же трубы для каркаса и многое другое, что можно легко найти на любой строй базе.

А по завершению изготовления прицепа, вы узнаете как правильно и где зарегистрировать прицеп в                ГАИ.

Содержание:

1. Необходимые материалы и комплектующие к самодельному прицепу
2. Рама прицепа
3. Соединение прицепа с автомобилем
4. Соединительная муфта
5. Ось прицепа
6. Стабилизирующие домкраты
7. Борта устройства
8. Зарегистрировать прицеп в ГАИ

Иногда, чтобы решить проблему нехватки места в багажнике, наиболее оптимальным вариантом будет сделать самодельный прицеп для легкового автомобиля своими руками. Даже если груз, который вам необходимо транспортировать будет не тяжелым, его габариты в полнее могут стать препятствием нормальному размещению в багажнике вашего автомобиля. Понятное дело, что автомобиль автомобилю рознь, и существует достаточно моделей с большими и вместительными багажными отсеками, но сейчас мы берем в расчет легковые автомобили среднего класса, процент которых на наших дорогах самый высокий. Для одноразовой перевозки такого объемного багажа по городу, да и за его пределами, вы можете воспользоваться услугами грузового такси. Если же речь идет о много кратных транспортировках, использование такси может быть не эффективным способом решения проблемы вместительности. Одним из возможных выходов из такой ситуации будет использование прицепа. Тут есть два пути: купить готовый прицеп или сделать самодельный прицеп для легкового автомобиля своими руками. Первый вариант экономит вам время, как на изготовлении, так и на последующем оформлении документов. А второй – деньги и время на поиск прицепа подходящего под модель вашего автомобиля. Мы рассмотрим второй вариант.

Для того, чтобы сделать прицеп для легкового автомобиля своими руками, нам будут нужны определенные инструменты и материалы, о наличии которых желательно позаботиться заблаговременно.

Необходимые материалы и комплектующие к самодельному прицепу

Прицеп своими руками чертежи размеры

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Соединительная муфта

Установка соединительной муфты возможна на болтах или  с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Стабилизирующие домкраты

Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Оборудование и комплектующие

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

5. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
6. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
7. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
8. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
9. Тормоза.
10. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
11. Тент или материал для него (баннерная ткань, брезент и т.д.).
12. Крепежные приспособления (уголки, кронштейны, и т.д.).
13. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
14. Сварочный аппарат.
15. Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

3. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
4. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
5. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

6. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

7. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

 Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Зарегистрировать прицеп в ГАИ

Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

2.Пермь Всероссийское общество автомобилистов, тел. 12-83-14 и 12-69-65,

3.Москва ГНЦ РФ ФГУП НАМИ тел. 456-32-31 Фёдоров Артём.

Чтобы пройти экспертизу прицеп должен соответствовать следующему ГОСТу.

ПРИЦЕПЫ К ЛЕГКОВЫМ АВТОМОБИЛЯМ

Параметры, размеры и общие технические требования

ОСТ 37.001. 220-80

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети СССР. Стандарт не распространяется на прицепы, технические задания, на проектирование которых утверждены до введения настоящего стандарта. Основные термины, используемые в стандарте, и их определение приведены в справочном приложении.

1. ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Полная конструктивная масса прицепа не должна превышать разрешенной изготовителем тягового автомобиля, не должна быть более снаряженной массы тягового автомобиля и превышать 1800 кг.

1.2. Полная конструктивная масса прицепа, не имеющего тормозов, не должна превышать разрешенной изготовителем тягового автомобиля и не должна быть более половины снаряженной массы тягового автомобиля.

1.3. Вертикальная статическая нагрузка в центре шарового шарнира сцепного устройства при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).

1.4. Длина прицепа не должна быть более 1,5 длины основной тягового автомобиля или более 8 м.

1.5. Ширина прицепа не должна превышать ширину основного тягового автомобиля более чем на 200 мм с каждой стороны и не должна быть более 2,3 м.

1.6. Высота прицепа не должна быть более 1,8 ширины колеи прицепа или более 3м.

1.7. Центр тяжести груженого прицепа должен быть расположен таким образом, чтобы отношение высоты центра тяжести к величине колеи колес прицепа составляло не более 0,725.

1.8. Дорожный просвет прицепа не должен быть менее дорожного просвета основного тягового автомобиля.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Общие требования

2.1.1. Прицепы должны быть одноосными, допускается применение спаренной оси.

2.1 2 Прицеп с горизонтально расположенным внутренним полом, установленный на горизонтальной поверхности, должен иметь на шину (шины) одной стороны нагрузку не более 55% его полной массы.

2 1.3. Конструкция прицепа должна быть рассчитана на движение в составе автопоезда полной конструктивной массы с максимальной скоростью, разрешенной изготовителями тяговых автомобилей.

2.1.4. Конструкция и размеры дышла (рамы) прицепа должны обеспечивать возможность его отклонения относительно сцепного шара, установленного на автомобиле, на углы, предусмотренные ОСТ 37.001.096-77.

2.1.5. Прицепы должны быть оборудованы двумя несъемными предохранительными цепями (тросами), которые в случае аварийного обрыва (поломки) тягово-сцепного устройства не должны позволять дышлу касаться поверхности дороги, обеспечивая при этом управление прицепом.

2.1.6. Прицепы должны иметь два противооткатных упора, («башмака»).

2.1.7. Прицепы должны иметь места для установки домкрата.

2.1.8. Орган управления стояночной тормозной системой прицепов должен быть съемным и расположен с правой стороны в передней части дышла (рамы).

2.1.9. Прицепы должны быть оборудованы надколесными защитными устройствами (крыльями, брызговиками), если детали кузова не выполняют функции этого устройства.

2.1.10. Материалы, применяемые для изготовления прицепов, должны обладать стойкостью против возгорания воздействия воды, топлива и масел не ниже стойкости материалов деталей и узлов аналогичного назначения основного тягового автомобиля.

2.1.11. Окраска прицепов и контроль внешнего вида покрытия по ГОСТ 7593-80.

2.1.12. Прицеп должен иметь климатическое исполнение по ГОСТ 15150-69, соответствующее климатическому исполнению основного тягового автомобиля, и должен быть рассчитан на условия хранения на открытых площадках.

2.1.13. Срок службы прицепа в соответствии с назначением и условиями эксплуатации регламентируются нормативно-технической документацией, утвержденной в установленном порядке.

2.2. Требования к системам, узлам и агрегатам

2.2.1. Тормозные системы прицепов должны соответствовать требованиям ОСТ 37.001.016 70.

2.2.2. Замковое устройство для сцепки с тяговым автомобилем должно соответствовать требованиям ОСТ 37.001.096-77.

2.2.3. Электрооборудование, внешние световые и сигнальные приборы должны соответствовать требованиям ГОСТ 3940-71. ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.

2.2.4. Прицепы должны иметь кронштейны (или место) для крепления номерного знака по ГОСТ 3207 -77.

2.2.5. Для соединения с электросистемой автомобиля прицеп должен иметь вилку по ГОСТ 9209-76 с соединительным кабелем.

2.2.6. Прицепы должны иметь опорные стойки, обеспечивающие устойчивость прицепа в отцепленном состоянии и не ухудшающие проходимость автопоезда.

При вертикальной статической нагрузке от замкового устройства прицепа более 390 Н (40 кгс) передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку замкового устройства в необходимое для сцепки (расцепки) положение. При ручном приводе механизма усилие на рукоятке не должно быть более 118Н (12 кгс).

3. КОМПЛЕКТНОСТЬ

3.1. Прицепы, оборудованные не унифицированными с основным тяговым автомобилем шинами, должны иметь запасное колесо и устройство для его крепления.

3.2. К прицепам должны прилагаться необходимые инструменты и принадлежности, если комплект инструментов и принадлежностей основного тягового автомобиля недостаточен для обслуживания прицепа.

4. МАРКИРОВКА

4.1. Прицепы должны иметь заводскую табличку и маркировку по отраслевой нормативно-технической документации.

4.2. Прицепы должны иметь вблизи замкового устройства дополнительную табличку по ГОСТ 12971-67 с указанием полной конструктивной массы прицепа; величины максимальной статической нагрузки на сцепной шар.

Термины и определения, принятые в настоящем стандарте ТерминОпределение Основной тяговый автомобильПо ГОСТ 3163-76 Спаренная осьДве параллельно расположенные оси прицепа, расстояние между которыми не превышает 1 м.

Если ваш прицеп будет соответствовать этим требованием, пройдет экспертизу, и в наличии будут чеки, сертификаты, а также копия удостоверения сварщика, проблем при регистрации в ГАИ у вас не возникнет.

Как сделать прицеп для автомобиля видео

Легковой прицеп своими руками видео

Прицеп своими руками легко

Легковой прицеп своими руками

Источник
amotormag.ru
voditelauto.ru
i4car.net

Как сделать двухосный прицеп для автомобиля своими руками

Определённая часть автомобилистов не могут обойтись лишь вместительностью багажника или салона своего автомобиля, поскольку нуждаются в частых грузоперевозках. Вовсе не обязательно для таких целей покупать грузовик или нечто подобное.

Для расширения возможностей авто можно задействовать прицеп. Не всем подходит классический одноосный, и они отдают предпочтение двухосным конструкциям. И тут есть два варианта: либо купить готовый прицеп от производителя, либо же собрать его своими руками.

Второй вариант сложнее, плюс потребует проведения дополнительной экспертизы и регистрации для допуска к эксплуатации по дорогам общего пользования. Если вы к этому готовы, можете приступать к сборке.

Преимущества и недостатки

Первым делом ответим на вопрос касательно того, нужна ли категория, чтобы перевозить на машине в сцепке двухосный прицеп. На этот счёт ведётся множество споров и разговоров.

Но нужно окончательно понять, что и когда требуется.

То, какая категория будет нужна, не зависит от того, двухосный или одноосный у вас прицеп. Здесь отталкиваются от показателя массы. Конструкции весом до 750 кг не предполагают открытия дополнительной категории. Если у вас открыта категория B, этого будет достаточно.

Но если вес конструкции составит более 750 кг., тогда придётся дополнительно делать категорию Е. С этим разобрались.

Одни выбирают одноосные модели, другие предпочитают двухосные. А что среди них лучше, зависит от конкретной ситуации и индивидуальных потребностей.

Условным недостатком двухосного изделия можно назвать худшую манёвренность. Но такую проблему легко решить с помощью подкатных колёс и поворотного механизма.

Затраты на сборку такой конструкции будут примерно в 1,5-2 раза выше, чем на одноосную модель. Обусловлено это тем, что всего потребуется вдвое больше.

Но есть и положительные моменты. К основным из них относятся:

• повышенная грузоподъёмность;
• улучшенный уровень безопасности;
• снижение нагрузки на машину при торможении;
• лучшая устойчивость на плохой дороге;
• повышенная проходимость;
• функциональность;
• универсальность.

Весомые аргументы в пользу двухосной конструкции автоприцепа.

Виды и размеры

Чтобы изготовить двухосный легковой прицеп своими руками, потребуется предварительно подготовить чертежи и определить оптимальные размеры.

Ориентироваться нужно не на личные предпочтения, а правила, регламентирующие изготовление подобных конструкций. Для этого существует соответствующий ГОСТ. В нём прописывается, какие размеры должен иметь по правилам изготавливаемый своими руками легковой двухосный прицеп. Это требуется для получения сертификата соответствия и возможности регистрации прицепного устройства в ГИБДД. То есть чертежи потребуется делать исходя из этих требований.

Заводские и самодельные двухосные прицепы можно разделить на несколько категорий, в зависимости от их назначения и области применения.

Выделяют такие виды конструкций:

• универсальные или бортовые;
• прицепы-платформы;
• самосвальные;
• лодочные;
• для квадроциклов и снегоходов;
• прицепы-дачи;
• прицепы-палатки и пр.

Остановимся на наиболее популярной и простой в изготовлении конструкции бортового прицепа.

Есть определённый список требований, которым самодельный автоприцеп должен соответствовать:

• Разрешённая масса не должна превышать 1,8 т. Не путать с собственной массой до 750 кг. Также у ТС может быть определённая грузоподъёмность. У двухосного прицепа, предназначенного для легкового автомобиля, показатель грузоподъёмности не должен превышать 750 кг. на каждую ось.
• Прицеп по весу не должен быть тяжелее автомобиля, который его буксирует.
• Если на прицепе нет тормозов, тогда до 50% веса авто.
• Длина не должна превышать 8 метров и быть не более чем в 1,5 раза длиннее машины.
• Ширина составляет до 230 см., но не шире авто на 20 см. с каждой стороны.
• Высота с учётом бортов до 3 м., но не выше колёсной колеи машины в 1,8 раза.
• Дорожный просвет минимум такой же, как клиренс у автомобиля.
• Количество осей только одна. Но разрешается применять спаренную ось. Фактически это не двухосный прицеп, но среди автолюбителей называется именно так.
• Нагрузка на сцепное устройство от 25 до 100 кг.

При оснащении автоприцепа, выполненного своими руками, важно помнить об обязательном наличии:

• противооткатов;
• неразъёмного троса;
• съёмного рычажного тормоза;
• стойки опоры;
• вывески для номерного знака;
• крыльев и брызговиков;
• запасного колеса;
• световой сигнализации;
• проводки и вилки;
• домкратной площадки.

Если хотя бы одно из требований не будет выполнено, это не позволит пройти проверку на соответствие и получить разрешение на эксплуатацию.

Самостоятельное изготовление

Теперь стоит поговорить об изготовлении двухосного прицепа для легкового автомобиля своими руками.

Основную часть работы вполне можно сделать самостоятельно. Для этого потребуется время, материалы и инструменты.

Вся работа начинается с чертежа. Именно на него нужно нанести все точные размеры до миллиметра, составить схему будущей конструкции, определить составные элементы и начинать работу.

Перечислим основные необходимые материалы и оборудование. Этот список состоит из:

• металлопроката;
• многослойной фанеры;
• ходовой части;
• колёс;
• тормозного узла;
• дышла;
• сцепного устройства;
• проводки;
• световых приборов (стоп-сигналы, поворотники и пр.).

Из инструментов пригодится сварочный аппарат, устройство для резки металла, пульверизатор для окрашивания конструкции и прочие стандартные инструменты.

Некоторые компоненты придётся покупать. В частности, потребуются новые амортизаторы, хорошее сцепное устройство под имеющийся фаркоп, проводка, фонари и пр.

Что же касается ходовой части, то здесь можно взять комплект от Москвича или Жигулей. Он состоит из:

• оси;
• ступицы;
• рессоры;
• рессорной серьги;
• стремянки и подкладок;
• амортизаторов;
• колёс.

Поскольку в рассматриваемом случае делается двухосная конструкция, количество всех необходимых элементов увеличивается в два раза. Исключением является только материал для создания рамы и бортов.

Сборка

Далее рассмотрим порядок сборки и изготовления конструкции.

Последовательность выполняемых операций следующая:

• Возьмите подготовленный швеллер, нанесите разметку и выполните нарезку на необходимые детали.
• Нарезанные части будущей рамы укладываются на ровную поверхность, и выполняется сварка. Затем привариваются рёбра жёсткости. Рекомендуется сделать лонжероны и траверсы, то есть продольные и поперечные элементы.
• Прежде чем приварить кронштейны для рессор вашего двухосного прицепа. У одноосных моделей ось смещается немного от центра в направлении заднего борта. Поскольку это двухосная конструкция, потребуется равномерно распределить спаренную ось, чтобы её центр находился примерно в 1 метре от задней части платформы. Аналогично фиксируются крепления для амортизаторов.
• Обязательным элементом прицепа является дышло. Оно бывает I- и V-образным. Второй вариант предпочтительнее. Дышло можно сделать съёмным. Для этого потребуется приварить кронштейны с отверстиями под болтовое соединение. Дышло обязательно нужно отцентровать.
• Следом идёт этап установки ходовой части. Монтируются оси, рессоры, амортизаторы, ступицы и колёса.
• Рама переворачивается и сборка продолжается. Выберите качественное тягово-сцепное устройство. Самостоятельно его делать не рекомендуется, поскольку изготовление сцепки имеет слишком много нюансов. Плюс получить одобрение от лаборатории вряд ли получится. Дополнительно монтируются цепи и тросы безопасности.
• Выполните примерку бортов и днища. Но затем снимите, чтобы протянуть проводку и подключить световые приборы на прицепе.
• В завершении монтируется напольное покрытие, фиксируются борта прицепа.

На этом установка фактически завершена. Не забудьте проверить электрическое оснащение, которое соединяется через розетку на фаркопе, установленном на автомобиле. Со стороны прицепа идёт ответная вилка. В некоторых случаях потребуется использовать блок согласования, если количество отверстий в розетке не совпадает с количеством элементов на вилке. Переходник купить не проблема.

Как окрашивать свой прицеп, дело лично каждого. Только убедитесь, что собранная конструкция соответствует ГОСТу.

Вопрос сертификации и регистрации

Самым последним, но крайне важным этапом является регистрация самодельного автомобильного прицепа.

Для этих целей потребуется для начала обратиться в ближайшее отделение ГИБДД. Оттуда вас направят на специальную экспертизу. Обязательно пользуйтесь услугами только аккредитованных лабораторий. Заключение частных компаний, не имеющих государственной лицензии, ничего, кроме потраченных зря денег, вам не дадут.

Обязательно сохраняйте чеки, подтверждающие факт покупки основных узлов собранного прицепа. Особенно это касается наличие у вас сертификата на шарнирное устройство, то есть крепёжный элемент для соединения прицепа и фаркопа на автомобиле. Из-за этого сцепные устройства лучше покупать от производителя, а не делать его своими руками.

Среди обязательных документов потребуется подготовить:

• паспорт автовладельца;
• паспорт на автомобиль;
• фото прицепа;
• заявление;
• квитанции.

Заявление пишется стандартное, для постановки собранной конструкции на учёт. Это аналогично обычной процедуре регистрации автомобиля.

Квитанции подтвердят факт оплаты государственной пошлины.

Поэтапно процесс оформления и регистрации выглядит следующим образом:

• Подготовьте все чеки и сертификаты качества от запчастей, использованных при сборке самодельного двухосного прицепа.
• Сделайте самостоятельно описание выполненного спецсредства в письменном или электронном виде. Обязательно сделайте качественные фотографии со всех сторон. Фото потребуется предъявить в уже распечатанном виде.
• Отправляйтесь в ГИБДД. Здесь вы получите полный перечень документов, которые потребуются для регистрации.
• Тут же сотрудник автоинспекции выдаёт направление на экспертизу и лабораторные испытания.
• С этим направлением приезжаете в лабораторию, подаёте заявку на проверку, прилагая к ней фото, чеки, документы и сертификаты на детали прицепа. В конкретной ситуации могут потребоваться дополнительные бумаги.
• Сотрудники лаборатории проводят тесты и испытания, принимая в результате решение о том, соответствует ли ваш двухосный прицеп стандартам и техническим требованиям.
• В некоторых случаях оформляется акт несоответствия. Придётся лишь полностью разбирать прицеп либо вносить некоторые изменения, нарушающие правила.
• Если проверка пройдёт успешно, вы получите заключение и сертификат соответствия.
• С этими документами вновь нужно вернуться в ГИБДД, где оформляется заявление на регистрацию, прикладывая требуемые документы и чеки.
• В ГИБДД уполномоченные сотрудники проводят собственную проверку.

Все процедуры платные, поэтому подготовьтесь к дополнительным расходам.

Успешно пройдя все этапы, вы сможете эксплуатировать самодельный автоприцеп на равных условиях с заводскими сертифицированными конструкциями.

Стоит ли делать двухосный прицеп самому, вопрос сугубо индивидуальный. Учитывая все затраты и сложности с регистрацией, вы не так сильно сэкономите на покупке заводского автоприцепа. Но у каждого свои мотивы самостоятельно заниматься сборкой подобных конструкций. Можно лишь пожелать вам успехов и удачи.

чертежи, какие нужны запчасти, какая цена

Обычно, после приобретения снегохода многие начинают задумываться как его транспортировать на то или иное место. В обычный легковой автомобиль такой вид транспорта не поместиться, поэтому сделать прицеп для снегохода своими руками многие решаются не зря.

Как сделать прицеп для перевозки снегохода

Прицеп к автомобилю для перевозки снегохода можно купить в специализированном магазине или на СТО в крупных городах. Стоит понимать, что обычный прицеп не подойдет, для перевозки такого типа техники понадобиться отдельная модель. Именно это и сподвигло многих смастерить самодельный прицеп для перевозки снегохода своими руками.

Прежде всего стоит узнать, что прицепы бывают двух видов: открытые и закрытые. Естественно, что второй вариант будет надежней, но и сумму на его изготовления придется потратить побольше. Стоит понимать, что какой бы из прицепов вы не решились сделать, он должен обладать такими свойствами:

• конструкция должна быть усиленной;
• обязательно наличие специального трапа, по которому снегоход поднимают и опускают;
• кольца для крепления снегохода при транспортировке;
• платформа прицепа должна соответствовать размерам транспортного средства.

Выполнять работы по производству не получиться просто так, для этого предварительно стоит провести некоторые подготовительные работы.

Инструкция по созданию чертежа

Прицеп для снегохода своими руками невозможно сделать без чертежей, их можно сделать самостоятельно, но для этого необходимы определенные навыки. Для тех, у кого их нет придет на помощь интернет, здесь при желании можно отыскать самые разнообразные чертежи под любой снегоход. Главными показателями должны стать:

• габариты снегохода;
• разновидность техники.

Во всем остальном чертеж делается по стандарту, взятому их интернета.

Проголосовало: 1615

Перечень запчастей и комплектующих

После создания чертежа необходимо составить список необходимых материалов и купить их. Минимум для изготовления прицепа можно представить в виде таблицы, при чем для каждой составляющей отдельно.

Кроме этого, потребуется еще и материалы для тормозной системы. Для этого потребуется приобрести:

• кронштейн;
• балку;
• упор;
• ось;
• втулку;
• косынку;
• корпус сцепного устройства;
• главный тормозной цилиндр;
• стойки;
• болты и гайки;
• прицепную раму.

Эти два списка приблизительны, они могут как уменьшаться, так и расширяться в зависимости от разновидности и размеров изготовляемого прицепа.

Предварительно пересмотрите и переберите все материалы, которые у вас ест в наличии в мастерской или гараже, а потом пишите список недостающего.

Пошаговая инструкция по изготовлению

Для специалиста, который владеет навыками механика сложного в изготовлении нет ничего. Кроме этого, мастер должен уметь работать со сварочным аппаратом без проблем. Пошаговая инструкция выглядит примерно так:

• прежде всего необходимо сварить каркас или раму;
• далее монтируют хомут крепления оси маятника колеса;
• следующим изготовляют, примеряют и крепят рычаг;
• детали подвески желательно купить в магазине и уже после покраски монтировать их на готовую раму.

На этом можно сказать, что монтажные работы закончены. Однако предварительно на раму необходимо приварить трап, по которому будет подниматься и спускаться снегоход.

Особенности крафта прицепа своими руками

Чтоб самодельный прицеп для перевозки снегохода прослужил долго верой и правдой стоит учитывать некоторые особенности. Транспортировать такую технику будет проще и надежней с соблюдением некоторых составляющих.

Усиление передней и задней подвески

Эти манипуляции проводить крайне важно, транспортировка снегохода станет не принесет лишних переживаний. Все пройдет как нельзя лучше и без эксцессов.

Амортизаторы под уклоном

Такое расположение поможет уменьшить тряску во время транспортировки, и как следствие снегоход не получит механических повреждений даже при передвижении по очень неровным дорогам.

Цена изготовления прицепа своими руками

Точную стоимость рассчитать не получиться, так как у многих мастеров некоторые запчасти есть в наличии. Но и при покупке полного набора необходимых составляющих стоимость уже готового прицепа для перевозки снегохода будет ровно вдовое меньше, чем варианты из завода.

🚜 Прицеп для мотоблока своими руками: устройство, принцип работы

Вопрос модернизации и усовершенствования орудий труда всегда был головной болью для руководителей сельскохозяйственных предприятий.  И в наши дни эта проблема стоит довольно остро. Увеличение числа мелких фермерских и подсобных хозяйств однозначно приводит к уменьшению их размеров. А это, в свою очередь, формирует специфические требования к сельскохозяйственной технике. Там, где не смогут развернуться мощные трактора и комбайны, пройдут миниатюрные мотоблоки с широким набором прицепного и навесного оборудования. В нашем обзоре подробно разберём можно ли сделать прицеп для мотоблока своими руками, что для этого нужно и насколько технически трудоёмок этот процесс.

Содержание статьи

Устройство тележки для мотоблока

Прежде чем строить тележку для мотоблока, надо выяснить, а что такое сам мотоблок. Это такое транспортное устройство, способное перемещаться по поверхности за счёт собственного двигателя внутреннего сгорания, который запускается выдёргиванием шнурка. Мощность силового агрегата мотоблока колеблется в пределах от 3,5 л.с.  до 12,0 л.с.  Ходовая часть бывает одноосной (чаще всего) или двухосной.

Одноосный мотоблок
ФОТО: hoztov.byДвухосный мотоблок с прицепом
ФОТО: hoztov.by

Между двигателем и ходовой частью находится трансмиссионный механизм, позволяющий переключать передачи и менять направление движения. Система управления позволяет оператору управлять режимами движения.

Мотоблок может работать в комбинации с различным сельскохозяйственным и коммунальным оборудованием: для обработки почвы, скашивания травы, уборки снега, коротких перевозок небольших грузов. В последнем случае к мотоблоку прицепляют тележку. Так как ведущие колёса устройства слабо нагружены, то по трудным дорогам он большой груз не потянет. С мотоблоком удобно обрабатывать междурядья, работать в теплицах.

Управление смонтировано на двух длинных рукоятках. С помощью них же оператор обеспечивает равновесие агрегата, что требует немалых физических усилий. Этот недостаток отсутствует у двухосных мотоблоков, но они значительно дороже и потребляют больше горючего.

Статья по теме:

Какой мотоблок лучше: цены, отзывы. В статье мы узнаем какое устройство лучше после ознакомления с конструкцией, видами приборов, потенциальными возможностями современных моделей, отзывами владельцев, средними ценами и дополнительными рекомендациями.

Возможные варианты прицепа для мотоблока с фотопримерами

Конструкций самодельных прицепов существует столько, сколько существует механиков-самодельщиков. Всё определяется целью, имеющимися материалами и готовыми деталями от старых машин.

Наличие прицепа освобождает механика-водителя от забот о поддержании равновесия, но несколько ухудшает манёвренность машины. Зато в прицепе удобно перевозить небольшие грузы.

Простейший прицеп
ФОТО: usamodelkina.ruПрицеп с открытыми бортами
ФОТО: sadovaja-tehnika.comПрицеп-самосвал с закрытыми бортами
ФОТО: otvo.sadicveti.infoПрицеп с сидением для механика
ФОТО: ufa.rostrakt.ruПрицеп-самосвал
ФОТО: nashprorab.com

Статья по теме:

Самые надежные и популярные культиваторы и мотоблоки: разновидности и средние цены, обзор популярных брендов, секреты правильного выбора устройства для дачи и сада — в нашей публикации.

Прицепное устройство для мотоблока своими руками

Купить сейчас можно почти всё. Но гораздо интересней, а иногда и эффективней, сделать нужную вещь своими руками.

Необходимые материалы и инструменты

Для работы потребуются металлические трубы: круглые и профильные, с размерами 60×30 мм и 25×25 мм², разнообразный стальной прокат – уголок, швеллер, пруток. Потребуется металлический лист. В зависимости от того, что удастся достать, надо корректировать предварительные размеры на чертеже.

Сложные детали, например, ходовую часть прицепа, сделать самому в условиях гаража практически невозможно. Их лучше брать от списанных фирменных изделий. Например, для этого узла прицепа можно взять элементы подвески от «Запорожца» или от старого «Москвича». Конечно, механизм придётся перебрать, отремонтировать и собрать заново. Но это уже по силам умельцу.

Заготовки для каркаса
ФОТО: youtube.com

Для работы нужен хороший набор слесарного инструмента — рабочий верстак, тиски, сверлильный станок и электродрель, молотки, напильники, свёрла, плоскогубцы, гаечные ключи, шуруповёрт, ножовка по металлу, болгарка, отвёртки. Хорошо иметь доступ к токарному станку. Обязательно надо владеть техникой электросварки.

Чертежи с размерами для прицепа к мотоблоку

Создание комплекта конструкторской документации (КД) является началом любой работы по созданию сложного изделия. Особенность труда самодельщика заключается в том, что его материальные возможности не всегда совпадают с его творческими желаниями. Поэтому делать детальные подробные чертежи иногда преждевременно. А вот чертёж общего вид с изображением всей конструкции и её примерных размеров разработать надо. В процессе работы будет выполнена корректировка под реальные возможности мастера.

Сборочный чертёж прицепа
ФОТО: koffkindom.ru

Изготовление самодельного прицепа для мотоблока своими руками

Технология создания любой машины примерно одинакова. Сначала изготавливаются все детали, затем начинается сборка.

Рама корпуса

Начинать надо с изготовления рамы, к которой, в процессе изготовления других деталей, их следует примерять и смотреть, как компонуется всё изделие. Как правило, это прямоугольное изделие, имеющее размеры около 1500×1000 мм.

Ходовая часть

Знатоки считают, что самое разумное – это взять задний мост от списанной малолитражки, например, «Таврии». Конечно, надо перебрать, промыть и смазать все подвижные элементы.

Ходовая часть
ФОТО: koffkindom.ru

Кузов, обшивка каркаса

Прицеп делают для того, чтобы в нём можно было что-то перевозить. Значит, нужен небольшой кузов. Рама уже есть, нужно сделать борта. Они могут быть деревянными, из пластика, из профлиста. Деревяшки недолговечны, пластик обладает низкой прочностью, металл подороже, но прослужит намного дольше. В том случае, если борта делаются из стального листа, то их надо усилить рёбрами жёсткости. Деревянные борта надо обработать специальной пропиткой от гниения. Задний борт рекомендуется делать открывающимся.

Тормоза на прицеп к мотоблоку своими руками

Любое транспортное средство обязательно должно иметь тормоз. А сцепка мотоблок и прицеп – это и есть транспортное средство. По улицам городов, конечно, на нём ездить нельзя, но для собственной безопасности тормоз всё-таки нужно установить. Представленный на рисунке ниже механизм срабатывает от ножной педали. На стоянке устройство фиксируется мебельной защёлкой. Если есть такая возможность, то можно поставить настоящие автомобильные тормоза.

Вариант тормоза для прицепа
ФОТО: youtube.com

Прочие детали

Самая популярная «прочая деталь» — это сидение механика, а иногда ещё и пассажира. Степень предоставляемого комфорта зависит от вкуса и сообразительности конструктора. А ещё одна полезная деталь – это стояночная подставка под балку прицепа. На стоянке это устройство откидывается вниз, и прицеп стоит в горизонтальном положении.

Стояночная поставка
ФОТО: youtube.com

Самостоятельное изготовление сцепки для мотоблока

Вариантов сцепок существует много. Этот механизм нужен не только для фиксации прицепа. С его помощью на мотоблок устанавливается любое навесное оборудование.  Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. Одно и простейших, но довольно надёжных устройств представлено на фото.

Сцепное устройство
ФОТО: youtube.com

Чертежи сцепки для мотоблока, выполняемого своими руками

Конструкции деталей одного из вариантов сцепного устройства представлены на фото.

Детали конструкции простой и надёжной сцепки
ФОТО: specmahina.ruСцепка в сборе
ФОТО: specmahina.ru

Как сделать сцепку для прицепа мотоблока

Две скобы, отрезанные от швеллеров, крепятся к деталям прицепа и мотоблока. В отрезанных скобах сверлятся отверстия для крепления болтами. Со стороны мотоблока установлен регулировочный винт с рукояткой, чтобы было удобно цеплять различные навесные орудия.

Нюансы изготовления прочих видов прицепов для сельхозтехники

Рассмотрим основные блоки, которые необходимо использовать для создания функционального оборудования.

Прицеп для культиватора своими руками

Культиватор – это устройство для обработки почвы. Мотокультиватор имеет собственный двигатель, просто культиватор отбирает мощность от другого устройства, например, от мотоблока, который, следовательно, должен иметь устройство отбора мощности, а сам культиватор должен иметь возможность эту мощность принимать. Эта функция присутствует не на всех моделях и мотоблоков, и культиваторов.

Но существует и пассивное навесное оборудование к мотоблоку, для которого не требуется отбор мощности. Образцы и стандартная сцепка представлены на фото. Если в комплекте продажи сцепка отсутствовала, то её можно сделать так, как описано в этой статье.

Навесное оборудование для мотоблока
ФОТО: ok.ru

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп. Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы. Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50×50 мм². Колёсные оси привариваются к лонжеронам рамы.

Рама для двухосного прицепа
ФОТО: traktoramira.ru

Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

Квадроцикл
ФОТО: traktoramira.ru

Самосвальный прицеп для мотоблока

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.

Прицеп-самосвал
ФОТО: specmahina.ru

Заключение

Садоводы – люди энергичные, сообразительные  и умелые. Они многое могут сделать своими руками. Задача по доукомплектованию мотоблока открывает им широкий простор для творческой фантазии.

Предыдущая

Садовая техника«Без воды ни туды и ни сюды» – разберём правильную организацию автополива на даче

Следующая

Садовая техникаДолой тяжёлый труд: особенности посадки картофеля при помощи мотоблока

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Прицеп для лодки своими руками

Многие владельцы лодок сталкиваются с проблемой транспортировки и хранения этого плав средства. Создать прицеп своими руками, порой, единственно возможное решение. Без сомнения, можно такую вещь и купить, но стоимость изделия достаточно высока. Между тем, прежде чем преступить к изготовлению, необходимо помнить, что вы создаете транспортное средство. А значит, оно должно быть не просто зарегистрировано в ГИБДД, но и быть абсолютно безопасным.

Параметры прицепа и регистрация в ГИБДД

Первое, что необходимо сделать, прежде, чем решить, как сделать лодочный прицеп – это выполнить чертежи будущего транспортного средства. При этом необходимо особое внимание уделить габаритам, так как в случае несоответствия размеров, его могут не зарегистрировать. Высота прицепа вместе с лодкой не должна превышать 3,8 м, ширина 2,2 м. А вот длину нужно измерять вместе с тягачом, то есть вашим автомобилем, и она должна быть менее 20 м.

Чтобы ваше изделие зарегистрировали в ГИБДД, необходимо иметь заключение компетентной организации (имеющей лицензию на данный вид работ), которая оценит прицеп и проведет тестирование. Для выполнения испытаний вы должны будете предоставить не только сам трейлер, но и чертежи, по которым он выполнен. Они должны быть правильно оформлены – четко указаны все длины и параметры.

При регистрации прицепа выдается номерной знак и талон о прохождении гос. техосмотра. При движении с трейлером эти документы должны быть обязательно. В противном случае, можете «нарваться» на штраф. А при езде без номерных знаков – и вовсе могут конфисковать прицеп. Также обязательно нужно оформить страховку гражданской ответственности.

Комплектующие

Чтобы создать прицеп для лодки своими руками, необходимо обзавестись всеми необходимыми материалами. Торсионную ось и сцепное устройство лучше всего купить сертифицированные. Помимо этого, также нужно приобрести:

• профиль с толщиной стенки 4мм размером 60х40 или трубу размером 80х40х3,5;
• швеллер 12;
• лист толщиной 2мм;
• крылья;
• опорную ножку;
• проводку;
• светотехнику;
• колеса;
• лебедку;
• кильблоки либо полиуретан для их изготовления;
• антикоррозийное покрытие и краску.

При выборе материалов помните, что покупать толстые швеллера или толстостенные трубы не стоит, так как эти составляющие могут существенно увеличить вес пустого прицепа. Что приводит к дополнительной нагрузке на двигатель, коробку передач, шины. К тому же, суммарный расход топлива также значительно возрастет. Поэтому, выбирайте легкие, но прочные материалы.

Этапы сборки

Главное, что нужно учитывать, создавая лодочный прицеп своими руками, это габариты плавсредства (размер и вес), наличие подъездного пути. Также обратите внимание на возможности вашего автомобиля, точнее на ограничение веса буксируемого средства. При изготовлении прицепа особое внимание уделите осям и деталям подвески. На несущей конструкции масса лодки должна распределяться следующим образом: 70% в «носовой части» (где фаркоп) и 30% в задней.

На приведенном чертеже изображен прицеп, который может использоваться для перевозки лодки массой от 100 кг и длиной до 4,5 м.

Изготовление рамы

Все элементы каркаса должны соединяться только при помощи сварочного аппарата. Для создания рамы применяется профиль или труба. Для придания прочности конструкции стыки усиливаются косынками. Далее следует сделать отверстия и болтами М12 соединить ось и сцепку. Прежде чем переходить к следующему этапу, следует проверить правильно ли сбалансирована рама, и выдержана ли четкая перпендикулярность оси по отношению к центральной балке.

Убедиться в этом можно лишь опытными путем. С этой целью на раму нужно надеть колеса, соединить прицеп с автомобилем и проехаться. Если прицеп «не ведет» в сторону, то перпендикулярность соблюдена. Далее нужно поместить лодку на него и проверить балансировку. Нагрузка на сцепной шар должна составлять 50-80 кг. Так как сделать прицеп для лодки нужно безопасным, то в том случае, если хотя бы один из показателей некорректный — лучше сразу пересверлить ось.

Оснащение рамы

Далее необходимо прикрепить на прицеп опорную ножку («рулевое» колесо) и страховочный трос. «Рулевое» колесо может и отсутствовать, но вещь довольно полезная, если прицеп планируется перемещать вручную. При помощи нижней рукоятки колесо регулируется по высоте, а при помощи верхней – относительно трубы. Так, перед выездом на трассу, колесо поднимается вверх, попадает в пазы трубы и фиксируется. Если же прицеп нужно перекатить, то колесо опускается и вертится в любом наплавлении.

Затем, с трубы 60х40х2 нужно сварить опору для лебедки. Этот же материал используется для изготовления опоры крыльев и опоры кильблоков. Крепить килевые ролики нужно с помощью полос металла не менее 4 мм, для этого их необходимо нарезать и сварить. При установке опор кильблоков есть также свои нюансы. Ролик на оси должен двигаться очень легко, иначе при «заедании» киль лодки повредит его.

Длина опоры кильблока должна быть таковой, чтобы колеса приходились на элемент продольного набора лодки. При таком размещении днище будет меньше поддаваться деформации. Чтобы определить под каким углом нужно размещать ролики, проще всего вырезать из фанеры копию днища лодки, и уже под этот макет подогнать их.

Если вы все же решились делать прицеп для катера своими руками, изготовить ролики можно также самостоятельно. Для этого необходимо приобрести кусок полиуретана (кругляк). При помощи токарного станка выточить из него четыре боковых и два килевых. Для оси, на которой будет вращаться «колёсико», понадобятся болты М14, а в самом ролике выточить отверстие такого же диаметра. Затем из уголка 50 нарезать уголочков, просверлить отверстия и сварить в П-образные держатели для осей.

После того, как основные элементы закреплены, прицеп для автомобиля своими руками еще требует доработки. А именно: его нужно обработать антикоррозийным покрытием, дать высохнуть, а затем покрасить. С этой целью можно применить обычную эмаль. Заключительным этапом является установка светотехники (стопов и поворотов), а также балки с подсветкой для номера.

Изготовленный прицеп под лодку своими руками прослужит довольно долго при правильной эксплуатации. Отправляясь в путешествие с таким трейлером, старайтесь не забывать, что вы едете с прицепом, а значит, и вести себя на дороге нужно соответственно. Во время стоянок (даже длительных), лодку можно хранить на прицепе. Именно так поступают многие владельцы в зимний период. Износ от этой «работы» у трейлера не увеличивается.

Прицеп для квадроцикла: варианты, чертежи, самодельный

прицеп для квадроцикла

Привет всем! Уважаемые любители экстрима! У кого есть квадроциклы наверное согласятся со мной, что это машина зверь, а если с ним присутствует еще и прицеп, вообще можно сделать много полезностей. И им можно выполнять достаточно много функций: пахать плугом свой огород, перевозить , таскать, чистить снег специальным отвалом, ну или по-другому снеговой лопатой. В данном случае остановимся на перевозке. Например использовать прицеп для квадроцикла в хозяйственных работах, в перевозке вещей.

Если  интересуетесь прицепом, думаю полезно будет почитать следующее, пригодиться в будущем:

Достаточно много можно провести и на решётках или багажнике самого квадрика , но в процессе эксплуатации многие понимают о нехватке места на багажнике и жестких и мягких кофрах и приобретают в свое пользование прицеп предназначенный непосредственно для квадроцикла. Наибольшую востребованность прицепчики имеют в деревнях, да на дачах. Где земли подвести, где доски, лужу может какую песком подсыпать, рыбачкам и охотникам лодку, снасти, мотор погрузить. Очень нужная вещь в хозяйстве.

Варианты прицепов

недорогой прицеп для квадроцикла

Остается решить, какой же всё-таки прицеп выбрать. Цена варьирует от 1500 до 2000 долларов. За навороченные ещё больше (до 4000). Определитесь для чего вам нужен прицеп для перевозки людей или всякой всячины? Отсюда и плясать уже. Вот достаточно бюджетный вариант

автомобильный прицеп

Также возможно рассмотреть вариант покупки с рук автомобильного прицепа, но наверное для квадроцикла он не совсем подойдет, квадрам с малой кубатурой будет тяжеловато Выйдет достаточно недорого, да и выбора много в объявлениях. Но есть одно НО…будет ли удобна транспортировка его в лесу? ведь автоприцеп значительно шире квадра. Движение между деревьев будет затруднено, что важно и часто встречается на рыбалках и охотах, также наверное станет тяжеловат. В этом случае вездеходные качества отпадают напрочь. Автомобильная тележка наверное всё-таки неподходящий вариант.

прицеп от мотоблока

Пользоваться прицепом от мотоблока – вообще убожество. Единственный плюс – его ширина, даже уже квадроцикла. А в остальном только минусы: подвеска ненадёжная, много не нагрузить, колёса маловаты, на внедорожье на таких далеко не проедешь, размер кузова как тазик))). И скорость с таким прицепчиком не разовьешь, колёски наверно отвалятся)). Вместо данного прицепа проще наверно обычные сумки на квадроцикл купить

Остается единственное недорогое решение:

Прицеп своими руками для квадроцикла

самодельный прицеп для квадроцикла

Единственный вариант на мой взгляд самый дешевый и надежный – сделать прицеп для квадроцикла своими руками, если вы конечно не хотите выкладывать большие денюжки чужим дядям.

Детали самодельного прицепа лучше приобретать отдельно, а не брать кусками от старых прицепов, дабы ничего не переваривать и не пилить.

Итак, начнем с оси. Наверное самая главная деталь в прицепе. Покупаем ось в магазине, они продаются в сборе, либо с разборки, желательно уже с подвеской и необслуживаемыми ступицами самых распространенных и не дорогих колёс, например от «классики». Есть небольшая загвоздка, все широкие, 170 сантиметров, а нам нужно примерно 120. Поэтому все равно придётся немного попилить. Но укорачивание оси все-таки будет легче, чем пилить пополам автомобильный прицеп, чтобы его заузить. Итак, пилим ось пополам с помощью болгарки, отрезаем кусочек из средней части, с расчётом, что она должна получиться примерно 120 сантиметров в состыковке половинок и установке колёс. Это делается с тем, чтобы вы свою тележку могли провезти там, где пройдет квадроцикл.

Далее будем состыковывать половинки оси. Необходимо подобрать трубу таким диаметром, чтобы концы оси заходили внутрь трубы без зазора или совсем с маленьким, для выдерживания сход развала, он должен оказаться нулевым. Вставляем полуоси в отрезок трубы строго по центру, провариваем по-кругу торцы. Первый этап пройден, ось готова и необходимой нам длины. Хороший плюс её в следующем — она имеет площадочки ( крепления ) для установки платформы.

Далее думаем, как и из чего будем делать дышло. Тем кто не знает для справки скажу:

дышлом является то, чем тянут прицеп.

Его вариант сконструировать из стальных профилей прямоугольной формы. Размер выбирайте сами, в зависимости от планируемой нагрузки на прицеп. Длина тоже может быть произвольной формы (выбираем из расчета длинномерности грузов, чем длиннее груз, тем соответственно длиннее дышло). Центр тяжести должен приходиться на ось. Приварим к надёжности небольшие усиления на крепление дышла. Делаем в произвольной форме, как говориться, у кого какая фантазия.

Выбираем длину и ширину площадки на наш . Так как мы его делаем своими руками возможно заранее выбрать для себя размерность. Она должна быть удобной к транспортированию, я считаю размерность должна примерно соответствовать квадроциклу.

Следующим этапом думаем само сцепное устройство. Преследуем цель удобства и быстроты состыковки. На мой взгляд самым подходящим нужно использовать стандартный набор, который можно найти в магазинах в свободной доступности – шар фаркопа и шаровое самофиксирующееся устройство сцепки.

Шарик привариваем сзади к устройству (балке) имеющимся на квадроцикле. Устройство сцепки привинчиваем на болты к дышлу. Если нужно длину болтов укорачиваем.

Приступаем к конструированию рамы. Рама должна соответствовать назначению прицепа. Берём стальные профили, отмеряем нужной формы, режем при помощи болгарки, свариваем между собой по запланированному варианту. Я думаю на этом этапе не должно ни у кого возникнуть вопросов. Конструкция изготовления элементарная.

Единственный нюанс нужно учитывать при сварке частей рамы – ровная поверхность. Сверлим отверстия в сваренной раме для крепления дна. Дно выпилим из толстой фанеры, крепим на раму при помощи винтов, желательно с потайными головками, объясню почему. Не станет мешать при разгрузке лопатой и установке бортов. Вес прицепа должен получиться в пределах 50 кг. В заключении можно покрыть поверхность антикоррозийным покрытием для долговечности эксплуатации, либо оббить тонким железом. С использованием конечно поверхность будет изнашиваться, вследствие чего необходимо будет обновление покрытия.

Кому интересно чертежи прицепчика, только немного другой формы

Зарегистрировать такой прицеп сделанный своими руками невозможно по одной простой причине: у квадроцикла нет заднего дифференциала, поэтому использование совместно с прицепом запрещено и не желательно для целостности покрышек. Несмотря на невозможность регистрации, самодельный прицеп для квадроцикла прослужит вам долгую службы и выручит во многих ситуациях, и даже если он смастерен  своими руками — это выгодное решение проблемы.

квадроциклы с прицепом видео

Далее рассмотрим:

Прицеп используемый для транспортировки квадроцикла

прицеп для перевозки квадроцикла

В наше время рыбачки и охотники всё больше используют уникальные по проходимости средства передвижения. Ведь квадр действительно относится к такой категории уникальности. Но туда необходимо как-то доставить, здесь-то и имеет место прицеп для перевозки или транспортировки квадроцикла .

Думаю полезным материалом будет почитать:

С каждым годом популяция животных и рыб уменьшается и уменьшается, благодаря наверное, нетрадиционным способам ловли и охоты (браконьеры не дремлют). И чтобы испытать достойное удовольствие, приходится уезжать все дальше и дальше в лес, куда не могут проехать другие. Но до этого лесочка нужно ещё добраться. Многие преодолевают и 100 и 200 километров по дорогам общего пользования.

Если проезжать данный путь на квадроцикле, уже и рыбачить наверно не захочется, да и на резину денег не напасёшься, ведь езда по асфальту её просто убивает. Всё очень просто используем прицеп для перевозки: погрузил квадроцикл, доставил на место, разгрузил и поехал куда нужно.

Многие подумают: А нужно ли нам это дорогостоящее прицепное устройство, чтобы перевозить квадроцикл?

Думаете заказать грузовое такси или везти транспортной компанией? Уверяю вас, выйдет намного дороже, да и доставит кучу неудобств. Поясняю: во-первых заказ такси потребует траты вашего времени, во-вторых: необходимо найти подходящие трапы погрузки на грузовик, при перевозке вам будет нужно присутствовать (сопровождать), гнать свою машину, либо ехать с водителем такси, стоимость таких услуг очень дорога. Поверьте, покупка личного прицепа будет намного дешевле использования транспортных услуг.

Чем дальше место назначения транспотрировки, тем выгодней и быстрей окупиться прицеп для перевозки квадроцикла его стоимость.

Итак приобрели прицепчик и на сэкономленные деньги вы сможете приобрести крышку (пластиковую) и ручную лебедку. Думаю, я вас убедил,  и покупка тележки стоит того.

Теперь разберём

Безопасность квадра при транспортировке

защита его от грязи, летящей из под колёс автомобиля, и осадков.

Тент прицепа + каркас

тент для прицепа

Плюсы: стоит достаточно недорого, так как сделан из ПВХ, хорошо моется от грязи

Минусы: не долговечный материал, шнуровка тента небыстрый процесс но обязательный, обзор сзади значительно уменьшается, что затрудняет управление; учитывая площадь сопротивления ухудшается аэродинамика автомобиля ну и расход конечно возрастает.

Чехол перевозки квадроцикла

чехол для перевозки квадроцикла

Цена варьируется в пределах 2000 до 15000 тысяч, в зависимости от качества материала и конструкцией. Дешевые идут без завязок и служат в основном для укрытия на хранение ATV, а по-дороже уже имеют завязки и более плотный синтетический материал с водоотталкивающим слоем, качественно прошиты. Минус – слой отслаивается при стирке чехла, не сразу, но факт. Аэродинамика хорошая, но чехольчик в движении на скорости склонен к «трепанию», что уменьшает долговечность. Существенно увеличивается обзор по сравнению с тентом. Закрепление чехла очень просто и не вызывает особых затруднений.

Пластиковая крышка прицепчика

пластиковая крышка для прицепа

Минус один))))Стоимость достаточно высокая и не каждый может себе позволить, составляет около 40000 тысяч. Но соответственно у такой крышки больше и плюсов: аэродинамика повышается в разы за счёт обтекаемой формы, металлический каркас, присутствие лебеды делает удобным закатывать в прицеп наш квадр, также служит дополнительным крепежом, и вы уже меньше думаете о том, как закрепить квадрик в тележке. Фиксация крышки не занимает много времени.

Согласно закону, после приобретения, прицепчик нужно зарегистрировать в ГИБДД. Весь процесс идентичен постановке на учёт автомобиля. Также необходимо пройти техосмотр. Он проходится раз в 2 года. Если возраст прицепа более 5 лет – раз в год. Выбираем, покупаем, радуемся))) Всем удачи!!!

прицеп для перевозки квадроцикла , смотрим видео

Буксировочная тележка Планы и инструкции по сборке прицепа

Являетесь ли вы энтузиастом кемперов или жилых автофургонов и предпочитаете удобство иметь второй автомобиль для прогулок, имеете ли вы гоночный или серийный автомобиль, который нужно перевезти на собрания или шоу, или являетесь серьезным коллекционером или торговцем легковых и легких грузовиков, вы не может пройти мимо буксирной тележки для простоты использования и упрощения буксировки другого транспортного средства.

Благодаря наклоняемому дышлу для облегчения погрузки (можно установить лебедку, если вы собираете механически негодные автомобили) и поворотной платформе для лучшего отслеживания и контроля буксируемого транспортного средства в дороге, буксирная тележка является хорошим инвестиции в серьезную автомобильную вышку.

Буксировочную тележку, занимающую мало места, легко и удобно хранить. Когда он не используется, он не занимает половину заднего двора или лужайки перед домом и может легко храниться сбоку от дома или запираться, если это необходимо.

Планы на эту буксирную тележку позволят с комфортом буксировать транспортное средство шириной до 1830 мм (6 футов) и весом до 2000 кг (4400 фунтов) или более, и хотя тормоза могут быть юридически ненужными для большинства грузов, Trailersauce рекомендует использовать электрические барабанные тормоза должны быть установлены как минимум.

Эти планы позволяют поворачивать верхнюю палубу на 16 градусов (8 градусов в каждую сторону от центра), что подходит для большинства задач буксировки. Следует отметить, что буксирные тележки — это прицепы только вперед, и никогда не следует пытаться двигаться задним ходом с загруженной буксирной тележкой.

Буксирные тележки, хотя и относительно просты по внешнему виду и характеру, представляют собой довольно сложные маленькие прицепы, требующие некоторой инженерии, чтобы убедиться, что они достаточно прочные и безопасные для своих целей.

Trailersauce рекомендует производить буксирные тележки только компетентными и опытными сварщиками.

После изготовления буксирной тележки необходимо приобрести ремни для колес и удерживающие цепи безопасности транспортного средства для крепления буксируемого транспортного средства к прицепу. Обратитесь к местным поставщикам ремней или оснастки, и они изготовят ремни для колес и цепи по индивидуальному заказу.

Обратите внимание, что все размеры на этих планах указаны в метрических миллиметрах (1 «= 25.4 мм).

Примечание — рисунки выше показаны без удерживающих устройств.

Схема подключения прицепа

— фары, тормоза, разводка, провода и разъемы

Столько проводов. . . Так много цветов. . . И так много видов разъемов для проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!

Существует несколько стандартов для проводов прицепа, и если вы поищете, вы найдете разные схемы подключения прицепа для каждого из них.У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу. Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте это правильно!

Ваш подход зависит от ваших электрических потребностей. Для начала каждому прицепу нужны фонари — стоп-сигналы, поворотники и задние фонари. Некоторым также нужны боковые маркеры и ходовые огни. Некоторым тормозам также требуется электричество — для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой прицепа.Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов. Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

4-контактный плоский разъем

Как минимум, все прицепы должны иметь как минимум 4 функции: Задний фонарь, стоп-сигнал, левый и правый сигналы. Эти функции передадут 4 провода , поэтому самая простая схема — это 4-х контактный разъем.

Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров. Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

Легкий прицеп (без тормозов) = Используйте 4-контактный разъем .

1 .Белый = земля (см. Примечания к белому проводу ниже)
2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания к коричневому проводу ниже).
3 . Желтый = левый указатель поворота и левый стоп-сигнал
4 . Зеленый = правый поворотник и правый стоп-сигнал

См. Схему подключения прицепа и схему применения разъема ниже. В 4-контактном разъеме указаны только первые 4 элемента.Остальное можно проигнорировать.

5-контактный плоский разъем

(Также существуют круглые 5-контактные разъемы.)

Прицепы грузоподъемностью более 3000 # Полная полная масса прицепа должна иметь тормоза . Это не обязательно везде, но это хорошая идея.

Если у прицепа есть тормоза, то ему нужен разъем минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) так же, как 4-контактный разъем выше.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже).

На схеме подключения прицепа и схеме применения разъема ниже используйте первые 5 контактов и игнорируйте остальные.

Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), и только оставьте последние 2 провода.То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его. В рамках стандартов это нормально — не использовать провода для вашей индивидуальной ситуации.

7-контактный разъем

Для прицепов, у которых электрически немного больше, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта обычно предназначены для вспомогательного источника питания и резервных фонарей .

Прицеп расширенного использования + с тормозами, дополнительным источником питания и дополнительными фонарями = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже)
6 . Красный (или черный) = вспомогательное питание 12 В (см. Примечания к красному проводу ниже .)
7 . Фиолетовый = фонари заднего хода (иногда другого цвета).

7-контактные разъемы

, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других больших прицепов. Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Несколько индустриальных стилей похожи и определенно используют разные булавки.

Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен дополнительный источник питания, но нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи.Пустое место (неподключенный штифт) ничего не повредит.

Электросхема прицепа и таблица применения разъемов

Электропроводка одноосного прицепа

Электропроводка прицепа с тандемным мостом

Типовая электрическая схема и схема прицепа

Две приведенные выше схемы подключения подходят для большинства прицепов. На первом изображении показан одноосный прицеп, а на втором — проводка для сдвоенных мостов.Различаются только (синий) провод тормоза и (белый) заземляющий провод. Вы можете расширить те же условия для большего количества осей.

Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужен дополнительный источник питания , просто оставьте его. Если на осях нет тормозов, то в этом нет необходимости. Не меняйте номера контактов или положения проводов, если функция не используется — просто оставьте контакт пустым (не подключенным).

Три центральных габаритных огня

На приведенных выше схемах электропроводки прицепа не показан тройной набор габаритных огней по центру спереди и сзади.Некоторым прицепам они нужны, а некоторым нет. Ознакомьтесь с местными постановлениями относительно требований.

Для некоторых прицепов требуется 3 центральных габаритных фонаря — расположенных по центру сзади, возможно, низко (на бампере) и / или высоко, а может быть, спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.

Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если прицеп 80 ″ или шире — или — если полная масса автомобиля превышает 10 000 фунтов. Кроме того, в верхней части спины, если они выше определенного размера.Комплект желтого света 3 требуется в верхней части передней части, если он выше определенного размера (обычно он превышает высоту буксируемого автомобиля). Опять же, проверьте региональные требования.

Обычно 3 центральных габаритных огня находятся на высокой точке прицепа — например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.

Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам так же, как боковые габаритные огни. (См. Частичную электрическую схему прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, просто требуется дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.

Боковое примечание: Отражатели

В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или светоотражающая лента с чередованием красного и белого цветов по бокам и сзади.Здесь существует множество правил для высоты и полной разрешенной массы, особенно когда прицепы длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.

Электросхема отрыва прицепа

Многие трейлеры должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отрывном комплекте, поэтому проверьте свои местные законы.

Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), то это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для разрыва с большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.

Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с зацепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.

Маршрутизация проводов

Куда уходят провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?

Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы подойдут. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по электромонтажу, стыковке, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. См. Дополнительную информацию в Примечаниях по прокладке проводов ниже.

На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от заеданий и погодных условий. Отличная работа над этим.

Примечания к электрической схеме прицепа:

Размер провода:

Доступны провода разных размеров. Обычно размеры проводов указываются по «Калибру» — чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, 14 или 12.То же самое для вспомогательного питания.

Осветительные цепи с маломощными лампами, такими как светодиоды, имеют низкое энергопотребление, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 мм и больше не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для сращивания соединений. Это стоит небольших дополнительных затрат.

Фары:

Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство прицепов никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, во время сильного дождя или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами того стоит.

Белый провод Примечания:

Белый провод — это «заземляющий» или «отрицательный» провод, подключенный к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.

Некоторые производители прицепов просто подключают этот провод к раме, а затем подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить заземление от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.

Мы также рекомендуем подсоединить белый провод непосредственно к раме прицепа (дополнительно).

Размер: Этот провод должен быть не меньше самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (маломощные), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.

Коричневый провод Примечания:

Коричневый провод идет к фарам, которые всегда горят во время вашего путешествия. Это ходовые огни, задние фонари с низкой интенсивностью, боковые и угловые указатели.Также, если используются, комплекты из 3 центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местными законами, чтобы узнать, какие фары нужны вашему прицепу.

Хотя на приведенной выше схеме электропроводки прицепа нет типичных комплектов из 3 центральных фонарей прицепа, в некоторых ситуациях они важны. Они не подходят для небольших прицепов хозяйственного типа, сделанных своими руками. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая — заземление). Крошечным домам могут понадобиться 3 светильника, а может и не потребоваться, но, опять же, проверьте местные законы.

Размер: Коричневый провод подает питание только на осветительные приборы, поэтому подбирайте его в соответствии с требованиями к мощности ваших осветительных приборов. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней рассмотрите вариант большего габарита.

Синий провод Примечания:

В некоторых местах пятый штырь обозначается как «Фары заднего хода». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий — это цвет тормозов. Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом.Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фонарям заднего хода на стороне автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.

Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.

На стороне автомобиля для электрических тормозов синий провод идет к контроллеру тормозов.Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.

Пример корпуса: Для решения проблем с электропроводкой буксирного автомобиля, которая отличается от моего прицепа (например, когда друг хочет одолжить его), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4-контактным. автомобиль и прицеп едут без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются. Я просто говорю заемщику, что грузоподъемность — 3000 # (хотя истинная емкость — 5000 #.) Другой способ — использовать переходник с 5-контактного прицепа на стандартный 7-контактный (2 провода оставлены пустыми). Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.

Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.

Красный провод Примечания:

Контакт для дополнительного питания обычно с красным проводом, но иногда он отличается от черного. Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +».Каким бы ни было название, он подключает к буксирующему автомобилю положительную мощность постоянного тока. Обычно вспомогательное питание предназначено для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.

Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , потому что она не является обязательной и отличается для каждого прицепа. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным. Это поддерживает заряд батареи.

Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь. Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумуляторной батареи буксирующего автомобиля.

Размер: Используйте размер провода, соответствующий потребляемой мощности. Если это просто для зарядки разорвавшейся батареи, то 16 калибра вполне подойдет. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр.Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.

Примечания по маршрутизации проводов:

Схема электропроводки прицепа выше дает представление о направлении движения — начиная с язычкового соединителя, а затем оборачиваясь вокруг прицепа. Другие предлагают разделить провода возле языка, а затем проложить их по обеим сторонам — в зависимости от правого и левого. Любой подход хорош.

Хотя разводка проводов — это личное предпочтение, мне немного больше нравится подход «кругового обзора», потому что он создает «магистраль», которая распределяет мощность по мере ее поступления.Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить. Количество проволоки практически одинаково для подходов с разделением и намоткой.

Защита проводов:

Полые элементы рамы часто используются для прокладки проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (закрыть) концы трубки, чтобы не допустить проникновения влаги.Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего. В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Соединения проводов и осветительных приборов находятся за пределами труб рамы под кузовом прицепа.

При прокладке проводов учтите возможность внесения изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам.Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не буду использовать это». Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.

Еще один хороший источник со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на etrailer.com. Во-вторых, вы можете получить большинство электрических элементов прицепа в любом магазине запчастей для прицепов или в Интернете.etrailer и JohnsonTrailerParts.com являются хорошими поставщиками электрических деталей.

Бесплатные планы сборки трейлеров | Прицепное соус

Добро пожаловать на Trailersauce.co.nz

Добро пожаловать в Trailersauce, ваше руководство по созданию нового трейлера, покупке трейлера или обслуживанию существующего трейлера.

Trailersauce был создан, чтобы позволить мастеру и инженеру иметь доступ к бесплатным конструкциям и информации о трейлерах, а также предоставлять общую информацию о трейлерах для всех, кто хочет больше узнать о своем существующем трейлере, о том, как его обслуживать и как работать. это безопасно.

Я надеюсь, что вы найдете использование этого сайта, бесплатных чертежей и инструкций, которым легко следовать, а также вознаграждение за любую потенциальную сборку трейлера.

Я занимаюсь проектированием более 30 лет и много лет профессионально занимаюсь проектированием и сборкой прицепов.

Со временем я буду добавлять больше планов и информации о трейлерах, так что заходите почаще.

Бесплатные планы трейлеров на этом веб-сайте легко понять и настроены таким образом, чтобы вы пошагово прошли процесс сборки с инструкциями и легко читаемыми чертежами.

Все конструкции прицепов на этом веб-сайте соответствуют требованиям транспортного агентства Новой Зеландии и соответствуют требованиям ADR VSB1 Австралии.

Эти планы можно бесконечно адаптировать к любым конечным требованиям, и, пока соблюдаются основные правила и местные законы о транспорте, вы можете настроить каждый дизайн по своему усмотрению.

На этом веб-сайте вы не найдете причудливых, трудных для чтения чертежей САПР (автоматизированного проектирования) или чрезмерно технических чертежей, так как многие из этих чертежей увязли в деталях и могут быть трудными для чтения и для многих (включая инженеров). визуализировать.Здесь вы найдете легко читаемые наброски и описания, чтобы увидеть, как должны выглядеть вещи, и пошаговые инструкции о том, как они сочетаются в правильном порядке.

У некоторых бесплатных планов теперь есть загружаемая версия за 5 долларов, которая удобна для печати и бесплатна. Если вы серьезно относитесь к постройке трейлера, это ваш лучший вариант!

Если вам требуется ценовое предложение на детали и компоненты для прицепов в Новой Зеландии, пожалуйста, свяжитесь с нами и сообщите свои требования, и мы будем рады предоставить вам конкурентоспособные цены.

Мы будем рады видеть ваши фотографии сборки вашего прицепа и готового продукта. Также посетите нас на Facebook!

Удачи и счастливого путешествия!

Начало работы

Стоит ли построить или купить прицеп?

В создании собственного трейлера есть что-то очень полезное, и если у вас есть время, оборудование и место для выполнения этой задачи, то на этот вопрос легко ответить. Как только у вас появится собственный трейлер, вы сможете найти ему применение, о котором даже не догадывались!

Создание собственного трейлера может быть хорошим вечерним проектом, выполненным за пару месяцев, или, если у вас есть хорошо организованная мастерская и навыки для этого, у вас может быть полностью функционирующий трейлер, готовый за пару выходных.

Просто помните, что строительство прицепа не обязательно является самым дешевым вариантом и, в зависимости от опций, которые вы устанавливаете в свой прицеп, может быть дороже, чем покупка нового прицепа у местного производителя — НО — в мире почти ничего нет. лучше, чем ехать по дороге, буксируя прицеп, который вы создали своими руками и навыками!

Доставляет огромное чувство удовлетворения, создав прицеп, который является уникальным для вас и которым вы можете гордиться.

Одноосные прицепы

В эту линейку входят чертежи и руководства по конструкции для 4 стандартных прицепов, включая две версии: 6 футов на 4 дюйма, 7 футов на 4 футов 6 дюймов и 8 футов на 5 футов, все с ходовыми колесами 14 дюймов и с полной массой транспортного средства. 1500кг. Теперь доступны планы по созданию собственной буксирной тележки, 4,7-метрового лодочного прицепа, PWC / водного мотоцикла и наземного прицепа! Щелкните здесь, чтобы увидеть трейлеры.

Прицепы с тандемной осью

В настоящее время у нас есть тандемный прицеп размером 8 x 5 футов, 3.Прицеп Flatdeck 6 x 2,0 м — идеально подходит для большинства коммерческих и сельскохозяйственных нужд, а также специально созданный прицеп для перевозки скота. ПРОСТО ДОБАВЛЕНО — Прицеп-автовоз, идеально подходящий для вашего классического автомобиля, гоночного или серийного автомобиля, сельскохозяйственной техники или сельскохозяйственного оборудования! Нажмите здесь, чтобы увидеть трейлеры!

Пошаговое руководство по эксплуатации «Сделай сам»

Пошаговое руководство по эксплуатации «Сделай сам»

1-я ступень — Прицеп

Прежде чем что-либо делать, Вам нужен трейлер.Этот комплект предназначен для 4 x 8 или 5 x 8, но если вы вносите какие-либо дополнительные изменения в размер, вы все равно можете использовать это руководство в качестве схемы. Я предпочитаю 4 x 8 по ряду причин. Прежде всего, все, что вы покупаете в любом большом магазине коробок, поставляется в размерах 4 x 8. Листы фанеры, 2 x 4 и т. Д. Также помните, что если вы строите свой собственный трейлер, это потому, что вы пытаетесь сохранить стоит вниз. Все, что больше, чем 4 x 8, уносит бюджет. Наши 5 x 8 так же легко собрать, с той лишь разницей, что дополнительная ножка для дополнительного пространства.

Вернуться к трейлеру. У вас есть несколько вариантов. Можно заказать из США. Их продает компания Harbour Freight tools. Но к тому времени, когда вы заплатите за доставку и пошлину, вы уже заплатили вдвое больше, чем вы думали, что собираетесь их получить. Вы можете сделать свой собственный из деталей Princess Auto здесь, в Канаде, но к тому времени, когда вы купите каждую отдельную деталь, вы подниметесь в цене.

Не говоря уже о том, что вам также необходимо сварить раму. Киджи всегда выбирал трейлеры, и порой можно было получить выгодную сделку.Просто убедитесь, что если вы покупаете подержанный, проверьте раму на предмет ржавчины и сделайте себе одолжение и проверьте ступичные подшипники, возможно, даже замените и повторно смажьте. Мы также теперь поставляем новые сварные рамы с VIN # и осями для смазки ez 2500 фунтов. 46 1/2 дюймов спальная зона — это просто двойная спальная зона. 58 1/2 дюймов — это просто королева. 6 футов в длину, что дает 2 фута для вашей кухни.

Поздравляем!

Если вы читаете это, значит, вы, наконец, приняли решение стать частью уникального типа кемпера.Гордый владелец трейлера-слезинки. Наша цель — быть как можно более полезной для всех новичков, которые хотят создать свой собственный трейлер и в то же время сэкономить на бумажнике. Нет ничего более приятного, чем строить что-то для себя. Попутно получить небольшую помощь не помешает. Что ж, приступим. Ненавижу тратить время зря.

Новинка: 5 x 8 Уже в наличии.

Заменить внутренние размеры

46 1/2 с 58 1/2

Шаг 2 — База трейлера

Хорошо.Теперь, когда мы разобрались с этим, давайте начнем с листа фанеры размером 1/2 дюйма 4 x 8. Это довольно просто. Убедитесь, что он правильно выровнен с рамой прицепа. Это твоя база. Если он не выровнен должным образом, в будущем у вас возникнут проблемы. Убедитесь, что вы используете болты, чтобы закрепить его на месте. Каждый трейлер индивидуален, так что это зависит от вас. Как только вы закрепите лист фанеры, вы готовы к следующему шагу. 2 х 4 и изоляция. Если ваше здание 5 x 8, добавьте к основанию дополнительную фанеру шириной в фут.

Если у вас есть комплект, у вас уже есть разрез 2 x 4, который можно вкручивать в фанеру. Если у вас нет нашего набора, вырежьте четыре штуки 2×4 @ 461/2 в длину (58 1/2, если это 5 x 8). Перед тем, как сделать следующий шаг, вы можете перевернуть трейлер вверх дном и нанести на него прорезиненное грунтовочное покрытие. Это не обязательно, но это даст вашему трейлеру-слезинке дополнительную защиту от всех элементов.

Грунтовка

не входит ни в один из наших наборов, но может быть приобретена в любом розничном магазине автозапчастей.Я получил свой в Canadian Tire. Теперь о 2х4 и изоляции. Опять же, изоляция не входит ни в один из комплектов и не требуется, но она обеспечивает поддержку пола и, что очевидно, изоляции.

Вы можете заменить изоляцию парой дополнительных 2 x 4 в середине из четырех — 2 x 4, поставляемых с комплектом, чтобы сэкономить немного $$$. Я считаю, что один лист 1,5-дюймовой изоляции на домашнем складе стоит около 20 долларов. 2 х 4 стоит всего 3 доллара. Для этой демонстрации и всех своих трейлеров я использую изоляцию.

Все, что поможет защитить от жары. Возьмите 4 заготовки 2 x 4 и разложите их по полу. Если вы используете изоляцию, предварительно обрежьте лист еще раз до 46 1/2 дюймов (или 581/2 для 5×8), затем отрежьте каждую секцию, чтобы она поместилась между 2 x 4. Теперь, если у вас есть комплект, возьмите лист предварительно нарезанной доски пола (461/2) (или 581/2 для 5×8) и прикрутите доску к 2×4. Расположите листы 2 x 4 между листом 4 x 8. Теперь у вас есть база. В зависимости от размера пенополистирола шириной 2 фута или 4 фута ваши 2 x 4 будут расположены соответственно.Не волнуйтесь, они не обязательно должны быть точными. (См. Изображения ниже)

Дополнительно — фальш-пол для дополнительного хранения под кроватью и на кухне.

Несмотря на то, что наши комплекты прицепов в форме слезы не нарезаются заранее для фальшпола, вы можете подумать о том, чтобы взять эту часть проекта на себя. Вместо четырех 2х4 вы ставите три. Один посередине, а два других на каждом конце. Между этими 2 x 4 вы можете вырезать четыре 2 x 6 и расположить их по центру. Это оставляет вам достаточно места, чтобы вырезать двери и удалить изоляцию.(см. рисунки ниже)

Планы кемперов Teardrop — 11 бесплатных дизайнов трейлеров своими руками (загрузка в формате PDF)

Я сейчас обновляю эти планы кемперов Teardrop и создаю современные 3D-версии Sketchup для каждого из них. Если вы хотите научиться создавать трейлер в форме слезы, добавьте эту страницу в закладки.

Эти планы предоставляются как есть, без какой-либо поддержки или руководства с нашей стороны, если вы решите взяться за один из этих проектов. Многие люди следовали этим точным планам, создавая свои собственные кемперы в форме слезы, вы найдете примеры некоторых из этих сборок вместе с каждым из планов в загружаемом формате PDF ниже.

11 Планы кемперов Free Teardrop

1. The Wanderer 8/10

Конструкция Wanderer задумана как самый большой кузов прицепа, который можно безопасно установить на комплект универсального прицепа Harbour Freight 4 × 8. Название происходит от двух дизайнов, которые вдохновили его, Wander Bug и Wander Pup, оба из планов T & TTT Vintage.

Несколько вариантов компоновки

Эти планы включают несколько вариантов компоновки для прицепов 4 × 8 и 4 × 10 футов.

Скачать планы в формате PDF

2.Pico-Light (подходит как мотоциклетный кемпер Teardrop)

Конструкция Pico-Light призвана стать самым маленьким и легким прицепом, в котором могут разместиться два человека. Он даже меньше, чем «обычная» капля 8 футов на 4 футов, и в нем нет камбуза или каких-либо шкафов.

Однако его размер и вес делают его подходящим для самых маленьких буксировщиков, включая большие мотоциклы. Подробная оценка веса предполагает, что вес пустого составляет 280 фунтов.

Этот дизайн был вдохновлен Eis Piccolo, сделанным в Германии в 1950-х годах, что объясняет «Pico» в его названии.-12.

Загрузите планы в формате PDF

3. Шасси Ultralight

Это некоторые конструкции простого самодельного шасси, подходящего для Ultralight и других очень легких прицепов типа «слезинка». Все они имеют одинаковую базовую компоновку углового шипа А-образной рамы, соединенного с короткими уголками, к которым крепятся ось и корпус. В конструкциях используются только резиновые торсионные оси, поскольку ось с рессорной подвеской потребует большей поперечной прочности.

Существует четыре версии чертежей, подходящих для ширины кузова 48 и 60 дюймов, а также для болтовой или сварной конструкции.

Загрузите планы в формате PDF

4. Планы трейлеров Grumman 2 Teardrop

Grumman — один из самых красивых дизайнов в форме слезы, и это было бы достаточной причиной, чтобы захотеть скопировать его. Но это также очень разумный дизайн — то, как передние и задние изгибы не слишком далеко от вертикали в нижней части прицепа, дает прицепу много внутреннего объема.

Вместо того, чтобы пытаться создать идеальную копию, этот дизайн следует стилю оригинала, но с некоторыми отличиями: в частности, ниже представлены планы 5 × 10 и 5 × 8.

Скачать планы в формате PDF

5. Виджет

Этот дизайн начинался как зимняя версия предыдущего дизайна, но был изменен, чтобы поместить камбуз внутрь, стал немного длиннее и закончился другим дизайном. Этот набор планов можно загрузить несколько раз:

Загрузить планы в формате PDF

6. Компактный

Компактный прицеп для кемпинга такого размера очень удобен — его легко хранить, легко буксировать, но он просторен для двух человек — и несколько человек проявили интерес к созданию версий этого дизайна, которые были на этом веб-сайте.Однако в трейлере этого размера есть немного больше, чем просто слеза, поэтому в планах должно быть гораздо больше деталей.

Скачать планы в формате PDF

7. 2 + 2

Несколько человек описали кемпинг слезинки со своими детьми — как правило, помещая их в палатку. Возможно, некоторые предпочтут оставить в трейлере место для своих детей, особенно когда они моложе. Этот дизайн трейлера предназначен именно для этого. Размер кузова прицепа составляет 12 футов x 6 футов x 4 фута, а его профиль частично основан на модели Cub / Modernistic.

Загрузите планы в формате PDF

8. Campster 12

Campster 12 разработан Грантом Уиппом. В кемпинге могут разместиться двое взрослых и двое (больших) детей. В нем есть двойная столовая для еды внутри, а верхняя койка может быть откинута вниз, чтобы получился диван. Полностью опущенное пространство для ног дает 65 дюймов высоты — достаточно для приседания — при этом обеспечивает 9-дюймовый дорожный просвет. В конце койки есть место для небольшого туалета — или шкаф можно опустить, а койки сделать длиннее.

Загрузите планы в формате PDF

9. Simple

Идея прицепа Simple заключалась в том, чтобы спроектировать простейший прицеп размером 4 x 8 футов, который будет построен на комплекте грузового трейлера Harbour Freight. Есть два альтернативных профиля, показанных либо с квадратной спинкой, либо с частично скошенной спинкой, как у Grasshopper.

Скачать планы в формате PDF

10. Rimple

Этот дизайн просто простой с закругленными углами — отсюда и «Rimple».Радиус углов одинаков на обоих концах, так что, возможно, это технически не капля!

11. Легкий New Cub

Это новая версия дизайна New Cub, предназначенная для использования в Европе, поэтому она максимально легкая и имеет меньшие колеса.

Надеюсь, эти планы прицепов для кемперов будут вам полезны. Мы можем расширить эту страницу, добавив больше дизайнов и идей, если будет достаточно интереса.

Если кто-нибудь знает или слышал об Эндрю Гиббенсе, пожалуйста, свяжитесь с нами, чтобы мы могли связаться. Кажется, многие из нас пытались, и никто не смог получить от него ответ.

Также читайте:

Сохраните и поделитесь изображениями ниже в Pinterest

После года путешествия по Европе на самодельном фургоне, Гэри отправился в свои приключения по Азии, чтобы познакомиться с новыми культурами и образом жизни «цифрового кочевника». . Именно тогда он начал OffGridSpot, чтобы вдохновлять и помогать другим искателям приключений на RV.

Последние сообщения Гэри Майклза (посмотреть все)

Лучшие бесплатные планы и обходы для трейлеров Teardrop Trailer

Вы влюбились в трейлеры-слезинки? Ты не одинок.Многие туристы обратили внимание на гладкие очертания и правильные пропорции самого крошечного дома на колесах. И как только вас укусит насекомое, вы, вероятно, захотите построить свой собственный кемпер в форме слезы.

Хотя вы можете приобрести тарифный план для кемпинга teardrop, в этом нет необходимости. В Интернете вы найдете множество бесплатных руководств по сборке. Мы собрали некоторые из лучших планов, которые сделают ваш первый опыт построения слезинок увлекательным и успешным.

Вот некоторые из лучших планов бесплатных трейлеров.Кто знает, может, вы выберете один для своей сборки в виде слезинки?

Планы сборки прицепа Free Teardrop

• Сайт ANGIB — с подробными планами в виде слезинок практически для любого сценария кемпинга. Мы разобрали все их планы и выделили несколько, которые вы, возможно, захотите попробовать. Не забудьте ознакомиться с дизайном 2 + 2!
• Слезоточивый кемпер в стиле Бенрой — Ричард Флейк предоставил полноразмерный образец трейлера с каплевидным вырезом в стиле Бенрой, который вы можете скачать бесплатно (ссылка будет в пятом абзаце, как только вы перейдете на сайт).В дополнение к планам Бенроя вы можете приобрести планы для пяти других кемперов по 98 долларов за штуку.
• Кемпер «слезинка» 1947 года на два автомобиля — эти планы датируются 1947 годом и взяты со страниц Mechanix Illustrated. Спасибо Woodworking Down Under за обнаружение отсканированных старинных планов.
• Кемпер слезинки за 500 долларов — следите за планами сборки Джейсона на сайте Instructables и узнайте, как вы тоже можете сделать кемпер слезинки всего за 500 долларов.
• Кемпер «слезинка» за 1500 долларов — еще одна, немного более дорогая сборка, которую можно собрать примерно за три недели.Как только вы перейдете на страницу Викиучебника, просто нажмите на ссылку «Глава» под первым абзацем, чтобы продолжить.

Teardrop Camper Walk-Through

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог. Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на RV довольно сложно.В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно. У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Как собрать трейлер Teardrop своими руками (с планами)

Создание собственных планов прицепа Teardrop

Отличный способ путешествовать на небольшом буксируемом доме на колесах — подумать о проектировании и строительстве кемпера, известного как слеза. Предварительно сделанный кемпер этого типа может стоить от 10 000 до 15 000 долларов в зависимости от аксессуаров и его общей длины, высоты и веса. Кемпер-капля легок и очень легко вмещает до двух человек.Его аэродинамический дизайн и малый вес позволяют ему плыть позади большинства транспортных средств с небольшим сопротивлением, и есть даже люди, которые разработали гораздо меньшие версии слезинок, которые они буксируют с мотоциклами. Тем не менее, создание его с нуля — это вариант, который может сэкономить вам тысячи долларов.

Несмотря на то, что у кемпинга с каплевидным вырезом есть свои преимущества, у него есть и некоторые недостатки. Большинство из них не предназначены для того, чтобы стоять в них вертикально, у них ограниченное пространство для хранения, и большая часть вашего приготовления будет выполняться через задний люк, а это означает, что погода может быть фактором при приготовлении еды.Что касается того, чтобы жить полный рабочий день в слезах, это может быть довольно сложно, но я видел, как это делалось раньше. Тем не менее, большинство людей, с которыми я встречался, использовали их для коротких поездок и походов на выходные, и они кажутся очень популярными среди одиноких путешественников, особенно среди охотников, рыбаков и других любителей спорта.

В этой серии статей я поделюсь некоторыми советами по дизайну и инструкциями по сборке для создания собственного каплевидного кемпера, подходящего для начинающего или среднего водителя дома на колесах или разнорабочего.Мы рассмотрим все, от схем проектирования до того, как выполнить всю работу по дереву, электромонтажу и тому подобное. Поскольку эти типы домов на колесах небольшие, я остановлюсь на основах, а дополнительные вопросы, такие как солнечная энергия, мы оставим для другой статьи позже.

Шаги по созданию самодельного трейлера Teardrop

1. Выбор подходящего прицепа
2. Украшаем прицеп
3. Проектирование и строительство стен
4. Обрамление стен
5. Создание каркаса для области вывода
6. Конструирование косынок люка
7. Обрамление дверцы люка
8. Снимите шкуру с двери люка
9. Снимите шкуру с крыши
10. Подключение навигационного освещения прицепа
11. Электропроводка в жилом помещении
12. Уплотнение и отделка деревянных изделий

Прежде всего, давайте убедимся, что вы выбрали правильный трейлер.

Выберите правильный трейлер

Для первой части этого проекта вам понадобится базовая рама прицепа и общее представление о длине вашего каплевидного кемпера. Например, вы можете решить, что вам лучше всего подойдет трейлер 4х8 дюймов, или вы можете решить, что лучше всего подойдет трейлер 4х10 футов. Наличие немного более длинной рамы прицепа позволит вам сдвинуть конструкцию дома назад, оставляя вам пространство в два фута в передней части дома для небольшого отсека для хранения, подходящего для домов с небольшим баллоном с пропаном или пресной водой. бак.Однако в этом уроке я сконцентрируюсь на том, чтобы показать вам несколько советов по проектированию и созданию традиционного формата 4х8.

Фотография предоставлена: Harbour Freight

. Вы можете приобрести новый трейлер, подобный изображенному здесь, но вы должны знать, что некоторые компании, такие как Harbour Freight, потребуют, чтобы вы собирали их дома. Как правило, это также относится к их заказу через Интернет, и к ним будет взиматься плата за доставку. Например, эта модель от Harbour Freight продается примерно за 450 долларов и доступна только для самовывоза в магазине.Тем не менее, несколько онлайн-компаний продают модели, очень похожие на эту модель, по той же цене, но с расходами на доставку более 200 долларов.

Еще одна вещь, которую следует учитывать при покупке модели прицепа «сделай сам», — это то, есть ли у вас инструменты, необходимые для ее сборки в соответствии с требованиями производителя. Эта модель оснащена всем прилагаемым оборудованием, но все оно основано на метрической системе, поэтому вам нужно будет иметь под рукой метрическую головку и гаечный ключ, если вы планируете строить ее дома. Легкость сборки этого базового туристического трейлера — это то, о чем вы также должны подумать, прежде чем покупать самодельный трейлер у розничного продавца со скидкой.Хотя большинство этих производителей описывают свои прицепы как «легко собираемые», это не всегда так.

Связанный: RV Toolkit Essentials

Большинство обозревателей самодельных рам для прицепов 4х8 дюймов говорят, что их сложно построить без дополнительной помощи, и большинство людей говорят, что они тратят по крайней мере один полный день своей сборки в форме капли на сборку своей рамы. Могу ли я купить готовую раму и собрать ее самостоятельно? Нет, я бы поискал другие варианты.

Другие опции для вашего автоприцепа

Покупка нового прицепа — это всегда вариант для тех, у кого нет времени или интереса к его созданию из набора, например из тех, что продаются в крупных коробочных магазинах, включая Lowe’s или Home Depot. Это также хороший вариант для покупателей, которым нужны определенные строительные материалы или аксессуары. Например, вы можете заказать трейлер с обработанной ”декой, сэкономив время на проектировании его самостоятельно. Или вы можете захотеть, чтобы язычок уже был установлен, поэтому покупка нового — хороший способ сэкономить время во время сборки.

Кроме того, у вас больше шансов получить включенную гарантию, если вы купите новый прицеп, и для большинства людей это добавляет им душевного спокойствия. Однако важно иметь в виду, что при заказе или покупке нового прицепа, особенно с конкретными модификациями, цена на самодельную слезу значительно возрастет.

Еще один хороший вариант для тех, кто хочет сэкономить, — это подумать о покупке подержанного прицепа. Обычно вы можете сэкономить много денег, если будете ходить по магазинам.Несколько лет назад я купил подержанный служебный прицеп за 150 долларов у человека, который иногда приходил в мой бизнес, чтобы выпить после работы. Я сказал ему держать уши открытыми, если он услышит о том, что кто-то продает трейлер, и, к моему удивлению, у него был один, от которого он хотел избавиться в тот день.

Мне, конечно, повезло, потому что я знал, у кого покупал этот маленький прицеп, и знал, что он хорошо позаботился о нем и что у него были надлежащие документы, что очень важно при покупке подержанного автомобиля. Дом на колесах или прицеп.Если вы не знаете человека, продающего трейлер, попробуйте поискать в социальных сетях, таких как Craigslist, Facebook Marketplace или eBay. Местные газеты или справочник продавцов — еще один вариант, если вы тоже хотите купить подержанный прицеп.
