Снимаем рулевую рейку ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях снимаем рулевую рейку для ремонта (рейка «стучит»), либо для замены защитного чехла. В других случаях можно выполнить ее проверку и регулировку при помощи специального ключа.

Необходимые инструменты и приспособления

— Накидной изогнутый ключ или высокая головка на «13»

— Накидной ключ на «19»

— Большая шлицевая отвертка

— Съемник наконечников рулевых тяг или монтажка и молоток

Подготовительные работы

— Вывешиваем переднюю часть автомобиля и снимаем передние колеса

Как снять рулевую рейку автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099

— Отсоединяем наконечники рулевых тяг с обеих сторон автомобиля

Если есть съемник, используем его, если нет, то выбиваем наконечники молотком. Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».

отсоединяем наконечник рулевой тяги 2108, 2109, 21099 при помощи монтажки и молотка

— Отсоединяем фланец рулевого выла от вала рулевой рейки

Для этого ключом на «13» отворачиваем стяжной болт нижнего фланца муфты рулевого вала. Извлекаем болт.

Шлицевой отверткой немного разжимаем фланец муфты, чтобы находящийся в ней вал рейки не был зажат.

— Отсоединяем скобу правого крепления рулевого механизма

Ключом или головкой на «13» отворачиваем две гайки крепления и снимаем скобу со шпилек.

— Отсоединяем скобу левого крепления рулевого механизма

Ключом или головкой на «13» отворачиваем две гайки крепления и снимаем скобу со шпилек.

— Вынимаем рулевой механизм

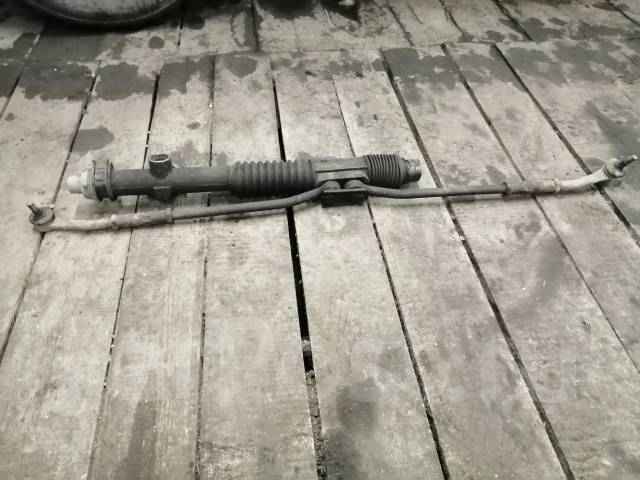

См. фото в начале статьи. Все работы по снятию рейки проводим с левой стороны автомобиля, в левой колесной арке. Сдвигаем рулевой механизм вниз относительно рулевого вала, чтобы вывести вал рейки из фланца муфты вала. Поворачиваем рулевой механизм так чтобы вал рейки смотрел вверх. Извлекаем его через отверстие в левом брызговике моторного отсека.

Все рулевая рейка автомобилей ВАЗ 2108, 2109, 21099 снята.

Устанавливаем ее в обратной последовательности.

Примечания и дополнения

— Существует другой вариант снятия рулевой рейки ВАЗ 2108, 2109, 21099 — без отсоединения наконечников рулевых тяг. Вместо них отворачиваем болты крепления самих рулевых тяг к рулевой рейке. Используем ключ на «22».

Еще статьи по рулевой рейке автомобилей ВАЗ 2108, 2109, 21099

— Проверка наконечников рулевых тяг автомобилей ВАЗ 2108, 2109, 21099

— Разборка рулевой рейки 2108

— Сборка рулевой рейки 2108

— Устройство рулевого управления автомобилей ВАЗ 2108, 2109, 21099

— Ключ для разборки рулевой рейки 2108

Рулевая рейка ВАЗ 2114: регулировка, замена и ремонт

Рулевая рейка ВАЗ 2114 является механизмом, который обеспечивает управляемость автомобилем и его безопасность. Если появились дефекты — стук, люфт, то это первые признаки того, что необходимо произвести ремонт. Причин, по которым выходит из строя рейка ВАЗ, достаточно много. Например, езда по бордюрам и неровной дороге.

В таких условиях нагрузки, действующие на узел, очень высокие, что приводит к быстрому износу деталей рулевой рейки. Обычно стук является предвестником ремонта. Возникает он исключительно при езде, но в тех случаях, когда поломка была запущена, он может проявить себя и при вращении руля на месте.

Перед началом ремонта необходимо приобрести ремкомплект рулевой рейки, который продается в трех исполнениях. Если узел не подлежит восстановлению, то разумнее окажется замена рулевой рейки ВАЗ 2114. При появлении небольшого люфта может не потребоваться разборка и замена комплектующих, достаточным окажется подтянуть рейку.

Работа занимает довольно малое количество времени, необходима лишь смотровая яма. При помощи ключа на 17 нужно вкрутить регулировочный болт на рулевой рейке. Это поможет избежать от дорогостоящего ремонта и избавиться от большого люфта. Но если же это не помогает, придется разбирать весь узел или заменять его.

Вернуться к оглавлению

Как разобрать рулевую рейку?

Перебрать механизм непросто, но делать эту работу нужно лишь в том случае, если после затяжки регулировочного болта люфт уменьшился, а стуки остались. Для ремонта вам необходимо снять рулевую рейку с автомобиля и зажать в тисках. На защитном колпаке имеются хомуты, которые нужно снять. Аналогично избавляются от хомутов на пыльнике, правой опоре и распорном кольце.

Полностью разбирается механизм, выпрессовываются подшипники из посадочных мест. Сначала все элементы рейки протираются ветошью или очищаются при помощи кисти. Затем тщательно моются в керосине. Теперь можно оценить степень износа всех деталей рулевой рейки. Они чистые, на них видно все, даже самые мелкие трещины, задиры, повреждения.

Если имеются небольшие задиры, то их можно убрать при помощи напильника, надфиля или наждачной бумаги. Но если повреждения существенные, придется менять детали. Проверьте состояние подшипников рулевой рейки, если они пришли в негодность, сильно бьют, то их необходимо тоже менять. Особенно страшно заедание, даже легкое, ведь это может вскоре привести к заклиниванию.

В случае, когда необходима замена всех деталей, стоит подумать о покупке новой рейки. Стоимость ее больше, нежели ремкомплекта, но эффективность от замены во много раз выше. Однако делать это разумно лишь в тех случаях, когда регулировка рулевой рейки не дает ощутимых результатов, так как все детали ее полностью пришли в негодность.

Вернуться к оглавлению

Можно ли отремонтировать деталь самостоятельно?

Заменить рейку все-таки дорого, поэтому большинство автомобилистов старается сделать все с минимальными затратами. Ведь для диагностики все равно нужно разобрать ее, а вдруг там вся неисправность кроется только в износе подшипников? Лишь после полной разборки рейки можно судить о том, какие неполадки присутствуют в ней, что требует замены.

И если стучит рулевая рейка, то лучше не откладывать ремонт на будущее, сделайте все сами с максимальным качеством. Для работы вам необходимы следующие инструменты и материалы.

  1. Ремкомплект рулевой рейки.
  2. Набор ключей и отверток.
  3. Подшипники.
  4. Смазка.

Самостоятельная замена всех деталей окажется не столь уж затратной, а если учесть и тот факт, что вы будете все работы проводить лично, то можете сэкономить на услугах СТО. Главное, вы будете точно уверены в работоспособности узла и в качестве проведенных работ. И ремонт рулевой рейки своими руками окажется для вас наиболее эффективным.

Рулевая рейка состоит из: 1 — кольцо втулки рулевой рейки; 2 — опорная втулка рулевой рейки; 3 — картер рулевого механизма; 4 — игольчатый подшипник; 5 — приводная шестерня; 6 — шариковый подшипник; 7 — стопорное кольцо; 8 — защитная шайба; 9 — уплотнительное кольцо; 10 — гайка подшипника; 11 — стопорная шайба; 12 — пыльник; 13 — защитный колпак; 14 — рулевая рейка; 15 — упор рулевой рейки; 16 — уплотнительное кольцо; 17 — стопорное кольцо; 18 — гайка упора; 19 — хомут; 20 — защитный чехол; 21 — распорное кольцо; 22 — внутренний наконечник рулевой тяги; 23 — соединительная пластина; 24 — стопорная пластина; 25 — болт крепления рулевой тяги к рулевой рейке; А и В — метки

А еще можно установить после ремонта и вспомогательное оборудование, которое улучшит характеристики автомобиля. К нему можно отнести усилитель рулевой рейки ВАЗ. В ремкомплект для реек может входить различное количество деталей — от этого зависит и цена. Дешевые и простые комплекты для ремонта состоят из перечисленных ниже.

  1. Шайбы.
  2. Подшипников.
  3. Втулок из фторопласта.
  4. Гайки.

В средней ценовой категории находятся ремкомплекты, в которых, помимо перечисленных узлов, вы сможете найти валы и подшипники. И самый дорогой комплект необходим для полного ремонта, в нем имеется даже рулевая рейка. Так что вам остается лишь собрать все детали в один узел, набить смазки и прикрыть хорошенько пыльниками.

А чтобы повысить надежность механизма, можно установить усилитель рулевой рейки ВАЗ. Он поможет вам увеличить срок службы узла в несколько раз, уменьшит износ деталей за счет того, что изменяется перемещение картера механизма в продольном и поперечном направлениях.

Вернуться к оглавлению

Стоит ли ставить усилитель рейки на ВАЗ?

Можно, конечно, встретить усилители, которые изготовлены кустарным способом. Внешний вид у них ничем не отличается от тех, которые делают ведущие производители. Вот только в процессе монтажа могут возникнуть трудности. Даже отверстия для крепежа могут попросту не совпадать.

И сразу же возникает вопрос о том, насколько железо крепкое, если даже отверстия усилитель рулевой рейки ВАЗ 2114 имеет неправильные. Поэтому при выборе лучше всего смотреть на механизмы от производителей, которые зарекомендовали себя с лучшей стороны. Любой усилитель рулевой рейки ВАЗ проходит испытания, в ходе которых становятся ясными его преимущества.

  1. Деформация в местах креплений картера снижается в несколько раз. А вот перемещение шпилек уменьшается вдвое.
  2. Картер меньше смещается во время поворота руля.
  3. Изменяется угол поворота руля на 10-12 градусов.
  4. Жесткость щитка становится выше, управляемость улучшается.
  5. Уходит скрип приборной панели при вращении руля на месте.
  6. Руль перестает дрожать при остановке с заведенным двигателем.

Одни плюсы, минусов усилитель рулевой рейки ВАЗ не имеет. Даже такие мелкие недочеты, как скрип панели приборов, устраняются установкой всего одного несложного прибора.

Вернуться к оглавлению

По силам ли самому установить усилитель?

Работа займет не более двух часов, если делать все без спешки и с перерывами. Снятие рулевой рейки ВАЗ не нужно проводить, даже тяги отсоединять нет необходимости. Вам потребуется небольшой набор ключей: на 10, 13 и 17. Последних необходимо два. Желательно иметь хороший набор инструментов, так как плоскогубцы, например, могут потребоваться в любой момент.

Сначала необходимо снять левый хомут и установить на шпильках хомут усилителя, расположенный слева. Причем проушина его должна быть обращена наверх. После этого затяните все гайки. Аналогично заменяется хомут с правой стороны рулевой рейки. Затем необходимо угол стойки надеть на шпильку, расположенную на поперечном брусе кузова автомобиля. Если имеется трубка адсорбера, то демонтируйте ее сначала, а после установите поверх уголка.

Всю конструкцию необходимо затянуть, подложив на шпильку большую шайбу. Далее устанавливается поперечина, два ее болта необходимо затягивать одновременно. При наличии зазора около 1 см в конструкции потребуется переставить хомуты. Скорее всего, вы перепутали их и установили неправильно. На этом заканчивается установка, теперь можно проверить усилитель рулевой рейки ВАЗ в деле.

Разница сразу будет чувствоваться, управляемость автомобилем станет намного лучше, вам будет проще держать курс. Если имеется необходимость, то проведите регулировку рейки, чтобы сделать люфт минимальным.

Рулевая рейка ВАЗ-2114. Узнаем как снять, подтянуть или отрегулировать рулевую рейку на ВАЗ-2114

Как известно, производительность любого транспортного средства зависит от исправности каждой составляющей его детали. Если один элемент будет неисправен, вскоре по цепной реакции не будет функционировать следующий, и так до того момента, пока не будет устранена поломка. Если вовремя не решить проблему, это не только повлечет за собой дополнительные расходы на запчасти, но и значительно повлияет на безопасность движения, от которого зависит ваша жизнь и здоровье. Поэтому не стоит пренебрегать заменой деталей, особенно если это рулевая рейка. ВАЗ-2114 не исключение: запчасти здесь выходят из строя точно так же, как и на любом другом авто.

Как происходит демонтаж данного элемента и как произвести его регулировку? Ответы на все эти вопросы рассмотрим в нашей сегодняшней статье.

Инструменты

Вообще, на автомобиле ВАЗ-2114 ремонт рулевой рейки – не столь сложное занятие, однако одним набором ключей здесь не обойтись. Для успешного демонтажа нам потребуется специальный съемник рулевых тяг, шестигранник на 17, зубило, комплект рожковых и накидных ключей, а также смазка «Литол» и WD-40. Последним средством необходимо обработать поверхность рейки примерно за день до предполагаемых работ – это обеспечит быстрое и удобное снятие всех крепежных элементов. А наносить WD-40 необходимо на следующие детали: 4 гайки крепления устройства, механизм затяжки упора и резьба наконечников. Спустя пару часов нужно пройтись повторно по всем этим элементам.

Рулевая рейка ВАЗ-2114 SS20: как правильно произвести демонтаж?

Для начала необходимо поставить автомобиль на ручной тормоз и для безопасности подложить под задние колеса какой-нибудь упор. Далее блокируется руль и обесточивается бортовая сеть машины (снимается минусовая клемма с аккумулятора).

После этого при помощи домкрата приподнимается передняя часть автомобиля, снимаются колеса. Далее выкручиваются гайки с наконечников и вытаскиваются «пальцы» из рычагов стоек. Для этого нужно иметь съемник – с помощью него винт закручивается до упора. Далее биением молотка по рычагу вынимаются упомянутые ранее элементы. Сам винт съемника придерживаем ключом.

Затем откручиваются гайки хомутов (те, которые предварительно были обработаны WD-40). Далее вывинчивается болт внутри салона на рулевом валу. Саму рейку необходимо слегка потянуть на себя колебательными движениями. В результате хвостик шестерни отсоединится от вала. Как только это произошло, вытаскиваем устройство через дыру вправо.

Работы по ремонту самой рейки

Пока автомобиль остается в разобранном состоянии, производим работы над самой деталью. Сначала рейка зажимается в тиски и тщательно зачищается при помощи металлической щетки. Далее ее поверхность обрабатывается сильнодействующим растворителем «Уайт-спирит» и протирается куском ветоши. После этого откручиваются так называемые болты усов. В это время рекомендуется проверить сайлентблоки – если наблюдается люфт или их состояние весьма неудовлетворительное (присутствуют микротрещины), меняем детали на новые.

При помощи зубила отгибается пластинка, выкручиваются болты и вынимаются «усы». С конца детали стягиваются затычки, чехол и извлекаются с вала резинки. Все, кроме чехла, подвергается тщательной обмывке с последующей сушкой (только не под солнечными лучами). При помощи минусовой отвертки извлекается стопорная шайба подшипника. Гайка откручивается тем же самым ключом.

Замена рулевой рейки ВАЗ-2114: основные моменты

Под шлицевой вал подкладывается кусок резины, затем устройство хорошо затягивается в тисках. Чтобы добиться выхода подшипников, можно воспользоваться молотком, однако не стоит испытывать детали на прочность. Без фанатизма. После все составляющие промываются в уайт-спирите. Чтобы добиться наилучшего результата, можно воспользоваться не тряпкой, а кисточкой. Если наблюдается неисправная работа подшипника, меняем его на новый (извлекается при помощи съемника).

Разбираем элементы

Из корпуса также вытаскивается зубчатая рейка. Ее тоже необходимо обработать уайт-спиритом. После того как поверхность просохнет, заново покрываем деталь смазкой. Через прорезь в корпусе вытаскивается пластиковая вставка и выкручивается зажимная гайка. Обычно она очень туго поддается, но это не страшно – в ремкомплекте присутствует новая такая запчасть. Вытаскиваем упор, меняем уплотнительное кольцо и смотрим на «усы» рейки. В идеале наконечники должны быть в хорошем состоянии, без люфтов. «Пальцы» должны двигаться с нормальным усилием. То же самое касается чехлов – на них не должно быть каких-либо дефектов. Если одна из перечисленных деталей (или несколько) не соответствует этим параметрам, спасет ситуацию только замена. В ходе выполнения подобных работ специалисты рекомендуют обработать резьбу «Мовилем» с целью защиты от ржавчин.

Шарниры и прочие элементы

Теперь шарниры. С ними обращаемся, как и с предыдущими деталями, и если что-то работает не так, меняем их в полном комплекте. В корпус выступами в отверстия устанавливается новая втулка. Резинки при этом отрезаются. Рейка вставляется со стороны шестеренки. Приблизительная дистанция от корпуса до торца устройства – 2.8 сантиметра. Помните, что рулевая рейка ВАЗ-2114 не должна выступать наружу.

Заключительные этапы

Далее до упора запрессовываются шестерня и подшипник (вал с корпусом зажимается в тисках). После этого вставляется упор, пружина и гайка. Дырка в последней закрывается пластилином. Резиновое кольцо из ремкомплекта устанавливается со стороны вала и закручивается еще одной гайкой. Затем надеваются крышка и контршайба.

После устанавливаются «усы» рейки. С хорошим усилием затягивается и подгибается стопорная пластина. Далее устанавливаются резиновые заглушки. Сюда должна упираться левая часть чехла.

Все, наш комплект находится в сборе. Теперь рулевая рейка (ВАЗ-2114 скоро будет готов к эксплуатации) устанавливается обратно в автомобиль. Монтируется деталь на штатное место, при этом вал должен попасть в кузовное отверстие. Затем надеваются хомуты и наживляются гайки с шайбами.

Муфта

Теперь самый сложный и трудоемкий момент. Со стороны салона совмещаются концы рулевого вала с валом шестерни. Лучше всего делать это вдвоем, так как в одиночку на подобное мероприятие вы потратите очень много времени. Не забывайте и о специальной лыске вала – на нее должен «залезть» болт муфты.

Последняя насаждается при помощи молотка (удары наносятся плавно и очень аккуратно). Определить правильность порядка выполнения работ очень просто – для этого подключается снятая клемма АКБ и нажимается клаксон. Если элемент не подает звука, значит, нужная нам деталь насажена не полностью. В таком случае продолжаем постукивать по ней молотком.

Как далее устанавливается рулевая рейка (ВАЗ-2114)? В «ушки» муфты вставляется болт и туго зажимается рожковым ключом. На хомутах запчасти затягиваются самоконтрящиеся гайки, а шпильки обрабатываются «Мовилем». Теперь дело осталось за малым – необходимо соединить с наконечниками рычажки стоек и закрутить все крепежные элементы. Все, замена рулевой рейки ВАЗ-2114 успешно окончена. Осталось надеть минусовую клемму, прикрутить колеса, проверить тормоза и сделать развал-схождение. Как правило, на демонтаж и установку данной детали уходит до 3-4 часов свободного времени. Да, приходится повозиться. Зато после этого стук рулевой рейки ВАЗ-2114 вас точно не будет беспокоить. По пробегу это примерно 100-150 тысяч километров.

Итак, мы выяснили, как можно подтянуть рулевую рейку ВАЗ-2114 своими руками. Успехов!

Замена рулевой рейки ВАЗ 2110. ЗАМЕНА РУЛЕВОЙ РЕЙКИ ВАЗ 2108,2109,21099, 2113,2114,2115

Комментарии к теме Замена рулевой рейки ВАЗ 2110

Дашуня

Спасибо более доходчиво на обьяснить.

Раз

Молодец. Очень доступно объяснил. У соседа по гаражу и без рулевой рейки на 2110 много чем заниматься Ж))

Одон

Купил новую рейку,нужно ли ее смазывать и где?

Atia

Как называется смазка?

Саня

а старые тяги вместе с наконечниками переставить на новую рейку нельзя было? чтоб не ехать потом на сход-развал.. Мне приятель сказал на вазе с рулевой рейкой пока все норм…

Зибер Тамаз

Привет, 3 дня назад поменяли рулевую рейку,на ваз 2115 на новую, есть люфт вверх вниз, нужно ли новую рейку подтягивать при сборке?

Герт

Про рулевую рейку все обговорили >) Говорят рейку от Мерса ставят, управление отличное, и вибрации пропадают, не слышал?

Батраз

Как называется смазка?

Roel

Меряй не меряй развал схождения В любом случае Придется делать точно не угадаешь.

Або

Дядь ты в каком городе работаешь?если в Москве то сколько на моем 21099 возьмёшь за замену рейки с наконечниками?)

Брик

очень крутое и понятное видео 😉 Постоянные трудности с рулевой рейкой подзадолбали.

Фируза

Отлично показал что до как. спасибо. Гайкаверт вещь

Теляк Вашевник

Как называется смазка

Nathan

Если у тебя ума хватило полностью перенести наконечники в сборе от рулевых тяг чтоб не надо было делать

Healy

Как вы смотрите видео? Диванные эксперты… Гбц ремонтировали на СТО, а Хозяин сам её ставил на авто.. Это во первых..
Французы Говно машины?? Пиз..ц.. Эксперты с колхоза им Ленина. Аргументы то найдутся? Если у вас мозгов не хватает как починить авто, то это ваши проблемы. Тазики по управляемости 0%, по динамики 0%, по комфорту 0%, смертность при дтп 100%.

Эмилия

Это все ясно, но какой натяг должен быть, как этот натяг отрегулировать? У моего приятеля на vaz с рулевой рейкой пока проблем нет Ж))

Mujahid

Мужики как правильно выбить замок на сузуки джимни цепи раздатки? 2000 год.

Дарвин

надо механизм менять там выработка

Гедеон Сустевич

Супер видос,все ясно и понятно.
Спасибо.

Бакытбек

в крайнем положении регулируется любая рейка,на машине и вывешеных колесах

Касушкина Эндже

Мне приятель сказал и без рулевой рейки на VAZ много чем заняться можно Ж)) повезло что в масле вал с сошкой был… ох уж и весело снимать сошку с вала иногда бывает..)

Озмидова Торранс

Добрый день, подскажите где можно втулку , она в комплекте или одна

Герц

Кстати а че если тавотницу туда поставить? Не ну понятно что выдавить через резину. А например после сборки до того как пыльник поставить шприцом туда смазки накачать удобно же и сборка сухая будет не вымажешься. Что скажете?

месяц

Тачка металлолом

Бровцын Невер ⚠Предупреждение за CapsLock

ДОБРЫЙ ДЕНЬ, ПОДСКАЖИТЕ ГДЕ ВЗЯТЬ ТАКОЙ СТАКАН ДЛЯ ПРИБЛУДЫ, КАКОЙ ДЛИНЫ САМ БОЛТ. МОЖЕТ НАЗВАНИЯ ИЛИ ГДЕ ИСКАТЬ,СПРАШИВАТЬ

Похожие видео по ремонту

Замена рейки на ВАЗ 2114

Замена рейки на ВАЗ 2114 требует не то чтобы особых навыков, просто определенной сноровки, потому что много деталей надо откручивать в весьма труднодоступных местах, где наличие хотя бы трещотки просто необходимо.Замена рейки на ВАЗ 2114 требует не то чтобы особых навыков, просто определенной сноровки, потому что много деталей надо откручивать в весьма труднодоступных местах, где наличие хотя бы трещотки просто необходимо.

Содержание статьи:

Рулевая рейка – это ключевой элемент системы управления автомобилем. Поэтому его исправность очень важна. Если в рулевой рейке есть люфт, это влияет на геометрию колес, что приводит к неустойчивому ходу на большой скорости, а так же повышенному износу резины.

Как определить, что требуется замена рейки на Ваз 2114

Итак, есть несколько способов. Самый первый и простой – это вращение руля. Его надо просто подергать из стороны в сторону. В идеале, колеса должны реагировать на малейшее вращение. По факту, многие даже новые рейки на это не способны. Таково качество деталей, с этим просто надо смириться. Износ рулевой рейки никак не повазывается в виде стуков или вибраций, вопреки устоявшемуся мнению. Если на ходу кочки отдаются в руль, вероятнее всего, требуется замена рулевого наконечника.

Второй способ более точный и сложный одновременно. Для проведения данной проверки необходимо поочередно поддомкратить передние колеса, после чего покачать их поперек вращения в горизонтальной плоскости. Если есть небольшой люфт, то он где-то в рулевом управлении, но необязательно в рейке. Тут уж никак не объяснить, такой диагноз может поставить только специалист.

Прежде чем менять рейку, можно попробовать ее подтянуть. Таким образом, уменьшаются зазоры в колонке. Главное не перетянуть, иначе руль может заклинить. Чтобы подтянуть рулевую рейку на Ваз 2114, необходим специальный многогранный ключ, его можно найти в любом автомагазине.

Замена Рулевой рейки на Ваз 2114

Теперь приступим непосредственно к процедуре. Если операция проводится не на подъемнике, то надо вывесить всю переднюю часть и подставить какие-то подставки-тумбы. Обязательно, чтобы автомобиль устойчиво стоял.

Далее ключом на 22 откручиваем рулевые наконечники, затем сбиваем сошки молотком. Ели планируется устанавливать наконечники на старые места, то ни в коем случае нельзя использовать всевозможные съемники, потому что вилка вытягивает палец, а резьбовой съемник испортит резьбу, придется либо проходить леркой, либо менять наконечник.

Теперь надо открутить четыре гайки крепления рейки к кузову. Делать это надо из-под колесной арки, иначе не дотянуться. Желательно использовать трещотку с длинной головкой на 13. После этого заползаем под ноги водителю и откручиваем с рулевого вала болт на 13. Чтобы разжать хомут, можно надставить острое зубило и несколько раз ударить молотком. В это время желательно тянуть рейку из вала, это неплохо делается при помощи лома.

Устанавливается рейка в обратном порядке. После замены обязательно надо сделать геометрию колес, иначе прощай, резина.

Видео: замена рейки на ВАЗ 2114

ВАЗ

Замена рулевой рейки в Ижевске



Рулевая рейка: ремонт или замена?

Шум, стук, течь в рулевой рейке, затрудненное вращение рулевого колеса — все это признаки неисправности рулевого управления. Гул, как правило издает гидронасос. Езда с неисправным рулевым управлением запрещена ПДД, и опасна и для владельца авто, и для других участников движения.

У автовладельца при обнаружении неисправностей в рулевом управлении всегда возникант вопрос: ремонт или замена? Рассмотрим полюсы и минусы.

Замена агрегата на новый

Обычно, производители выпускающие данный продукт — давно зарекомендовали себя на рынке: ZF, TRW. Детали сложные, высокоточные и берутся их далеко не все производители. Конечно существуют недорогие китайские аналоги — но мы не рассматриваем их в рекомендации. Плюс — высокое качество, большой срок службы, минус — высокая цена.

Ремонт рулевой рейки

Рейка полностью разбирается, оценивается износ вала, — при необходимости шлифуется и полируется, меняются сальники, уплотнения, заменяется жидкость гидроусилителя. Проверяются пыльники рулевой рейки и рулевые тяги. Плюс- стоимость работы в 2-3 раза ниже нового агрегата. Еще один плюс- при незначительных поломках- стоимость работы минимальная, и ресурс работы продолжительный. Минус — при полном капитальном ремонте возможно срок эксплуатации будет немного ниже, чем у новой запчасти.

Общие рекомендации по эксплуатации автомобиля:

Аккуратная езда — не ездить на большой скорости по ямам и ухабам, т.к. при резких ударах возможен выход из строя различных частей подвески, в том числе и рулевого управления.

Жидкость гидроусилителя — следить за уровнем жидкости, цветом. (потемнение свидетельствует о нехороших процессах внутри рейки и гидроусилителя), использовать качественную жидкость, подходящую по характеристикам к Вашему автомобилю.

Прогрев автомобиля в мороз — несмортя на множественные рекомендации этого не делать. Несколько минут пусть автомобильпоработает — переключите скорость, покрутите рулем, пусть все жидкости в машине придут в движение.

Не тяните с ремонтом. Проблемы ремонта автомобиля схожи с проблемой лечения зубов: чем тольше затягиваешь лечение, тем больше разрушение зуба, тем более дорогостоящее лечение применяется. А в особо запущенных случаях — удаление и протезирование. Так и у нас маленькая проблема — быстый и недорогой ремонт. Затягиване ремонта- дорогостоящая замена узлов и агрегатов. По большому счету: автомобиль не зубы — всегда можно купить новый, но это уже вопрос не к нам, а к автодилерам)

Мы ждем Вас по будням: с 9:00 до 19:00 и в субботу с 10:00 до 15:00. Записаться и проконсультироваться Вы можете по тел. 89120553511

Берегите себя и своих близких, и пусть автомобиль будет для Вас надежным другом и помощником!

Ремонт рулевой рейки своими руками ВАЗ 2114. Замена, регулировка.

Рулевая рейка – это элемент управления автомобилем, предназначенный для преобразования вращательного движения руля в поступательное движение рулевых тяг, которые, в свою очередь, осуществляют поворот колес.

Содержание этой статьи

Устройство рулевой рейки

На автомобиле ВАЗ 2114 установлена механическая рулевая рейка без усилителя. Крепится двумя хомутами и болтами, притягивающими корпус рейки к кузову автомобиля.

По данной теме есть похожая статья — LADA Granta: технические характеристики, комплектации и цены.

Рулевой механизм представляет собой зубчатую пару шестерня-рейка. Имеется регулировочный винт, предназначенный для нивелирования зазора при выработке вала.

Тяги присоединены непосредственно к рейке при помощи каленых болтов с мелкой резьбой. Вал-шестерня рулевого механизма вращается на двух подшипниках.

Первый – игольчатого типа. Служит в качестве нижней опорной точки и одновременно направляющей.

Второй – радиальный шариковый подшипник. Служит в качестве верхней опорной точки и фиксирует валик рулевого механизма в верхней горловине корпуса рулевой рейки. На выходном хвостовике имеются шлицы и проточка под клин. Здесь валик соединяется с рулевой колонкой.

В корпус рейки уложена пластиковая втулка. Является второй опорной точкой при перемещении рейки. Есть несколько уплотнительных, стопорных и защитных элементов.

Как определить неисправность рулевой рейки? Видео:

Первичная диагностика рулевой рейки

Как правило, для первичной диагностики не требуется снятие или разборка. Основные признаки неисправности рулевой рейки проявляются в движении автомобиля. Рассмотрим самые распространенные из них.

1. Стук при проезде неровностей. Стук в рулевой рейке проявляется в звонких или глухих металлических ударах с передней стороны автомобиля, которые слышны при наезде на неровности дороги.

Не всегда указывает на неисправность именно в рейке. Причин может быть множество. Например, шаровая опора, наконечник, ступичный подшипник, стойка и так далее. Многие другие узлы автомобиля могут издавать подобные звуки.

2. Увеличенный люфт руля. Часто является следствием выработки в рулевой рейке. Также этот симптом проявляется при выработке в наконечниках или шаровых опорах.

Реже этот признак может явиться дефектом в хвостовике валика рулевого механизма. Происходит это тогда, когда слизываются шлицы и разбивается посадочный паз под клин в соединении с рулевой колонкой.

Люфт рулевой рейки нужно устранять еще в зачаточном состоянии, так как затягивание сроков ремонта приведет к неисправимым дефектам и покупке нового узла в сборе.

А ранний ремонт может стоить всего лишь ремкомплекта, который по цене несоизмеримо дешевле.

3. Подклинивание рулевого колеса, ступенчатость во вращении. При появлении этих симптомов в 90% случаев причина будет в рулевой рейке.

Чаще всего возникает подобный дефект при повреждении пыльников и попадании внутрь корпуса воды и загрязнителей. Смазка частично вымывается, частично забивается пылью.

Это приводит к быстрому износу рулевого механизма, так как происходит трение деталей с недостаточным количеством и качеством смазки.

Также неправильная регулировка рулевой рейки влияет на характер вращения руля. Перетяжка регулировочного винта неизбежно скажется на плавности движения рулевого колеса, а также на усилии, которое необходимо к нему прилагать.

4. Неустойчивость автомобиля на скорости. Если в движении автомобиль ведет себя неустойчиво, особенно на волнистом дорожном покрытии или при наезде на неровность, одной из причин такого поведения авто на дороге может быть проблема в рулевой рейке. Как правило, сопровождается люфтам рулевого колеса.

При наличии хотя бы одного из этих признаков необходимо провести более точную диагностику.

Проверить рулевую рейку, можно также выставив колеса прямо и немного повращав руль влево-вправо для снятия напряжения в рулевом механизме. После этого нужно рукой попробовать потянуть за место крепления рулевых тяг к рейке вверх-вниз. Если чувствуется люфт, то это указывает на износ во втулке или другой части рейки.

Как снять рулевую рейку?

Для демонтажа понадобятся следующие инструменты:

  • рожковый или торцевой ключ на 22, 13, 10, 8;
  • отвертка плоская;
  • домкрат.

Демонтаж рулевой рейки можно произвести как снизу авто (с ямы или подъемника), так и сверху через капот. Как показала практика, сверху это делать ненамного сложнее. Рассмотрим вариант демонтажа без ямы или подъемника.

1. Подготовка. Ставим автомобиль на ровную площадку, затягиваем ручник. На всякий случай подкладываем под задник колеса противооткатные упоры.

Выворачиваем колеса максимально влево. Поднимаем на домкрате левую сторону автомобиля у переднего колеса. Снимаем колесо.

2. Теперь нужно отсоединить абсорбер. Чтобы снять его, необходимо сначала отсоединить фишку питания и шланги. После этого открутить винт удерживающего хомута ключом на 8 и извлечь адсорбер. Доступ к рейке получен.

3. Отсоединяем рулевые тяги. Они крепятся двумя болтами на 22. Для предотвращения самопроизвольного откручивания фиксируются пластиной. Чтобы снять стопор с болтов, плоской отверткой подгибаем усы пластины.

Рожковым или торцевым ключом отвинчиваем два болта. Достаем соединительную и стопорную пластины.

Отсоединяем тяги. Если не снимаются руками, то можно помочь отверткой.

4. Здесь не будет лишним осмотреть резиновые втулки тяг. При наличии трещин или овальной выработки во втулке тяги нужно заменить, так как именно они могут быть причиной люфта или стука.

5. Из салона автомобиля, под педальным узлом, находим место соединения колонки и валика рулевого механизма. Приподнимаем ковер. Ключом на 10 отвинчивается гаечка. Молотком через небольшую наставку из мягкого металла выбивается фиксирующий болт.

6. Далее нужно отвинтить гайки хомутов, крепящих рейку к кузову. Ключом на 13 отвинчиваются 4 гайки, по две с каждой стороны. Снимаются хомуты. Рейка отсоединяется от рулевой колонки.

Иногда шлицы закисают в пазах колонки и может понадобиться немалое усилие, чтобы валик вышел из шлицевого паза.

Рейка вынимается через просвет между правым или левым колесом и подкапотным пространством.

Ваз 2114, избавляемся от стука рулевой рейки. Видео:

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

  • Затем вынимаем уплотнительное кольцо и шайбу.
  • Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
  • Проверяется состояние шарикового подшипника.
  • Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
  • Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
  • Новый напрессовать через трубчатую наставку в тисках или на прессе.
  • Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки.

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Смазка

Для автомобилей ВАЗ единственная смазка для рулевой рейки, которая рекомендуется заводом-изготовителем, – это ФИОЛ-1.

1. Смазка при сборке. Сначала смазывается рейка и внутренняя полость корпуса.

Как отрегулировать развал-схождение своими руками? — здесь больше полезной информации.

  • Затем наносится обильный слой на пластиковую втулку.
  • Закладывается смазочный материал в посадочное место для игольчатого подшипника.
  • Рейка устанавливается в корпус.
  • Смазывается вал-шестерня рулевого механизма.
  • Смазка обильно забивается в подшипник.
  • Смазывается упор.
  • Устанавливаются винты и стопоры.
  • Одевается кожух и пыльники.

2. Смазка без снятия рейки. После перекусывания пластиковых хомутов снимаются боковые защитные колпаки.

Именно через боковые отверстия в корпусе рейки производится закачка смазки. Процедуру эту рекомендуется проводить не реже, чем раз в 150 тысяч км пробега.

Для удобства и большей эффективности можно использовать шприц с насадкой из резинового шланга такого диаметра, чтобы можно было просунуть его между рейкой и корпусом. Шланг нужно проталкивать с той стороны, где крепятся болты тяг.

Вас заинтересует эта статья — Когда и как производится замена ступичного подшипника?

В этом месте на втулке имеется разрез, через который смазка пройдет в пространство за втулкой и смажется рулевой механизм.

Чем смазать рулевую рейку при отсутствии ФИОЛа:

  • Литол. Является самой подходящей смазкой на замену рекомендуемой. Обладает хорошими смазочными свойствами и долговечностью.
  • Солидол. Не рекомендуется ввиду его склонности к высыханию со временем и потерей смазочных свойств.
  • Графитовая смазка. По той же причине, что и солидол, не совсем подходит для смазки рейки.

Как подтянуть рулевую рейку?

  • Регулировка рулевой рейки на автомобиле ВАЗ2114 осуществляется при помощи регулировочного винта. Он расположен спереди на корпусе рейки в одной плоскости с рулевым механизмом.
  • Для регулировки понадобится специальный восьмигранный ключ. Подтяжку нужно производить осторожно, чтобы не пережать рейку и не заклинить механизм.
  • Проворачиваем ключом винт по 45-60 градусов. После каждой такой процедуры проверяем эффект короткой поездкой с большим количеством поворотов.
  • Продолжать до тех пор, пока не будет наблюдаться увеличение сопротивления рулевого колеса повороту. Сразу после этого нужно отпустить регулировочный винт в положение, которое было до последней проверки.
  • Подтяжка рулевой рейки считается удачно выполненной, если при минимальном люфте в рулевом механизме руль вращается свободно и после поворота самостоятельно возвращается в центральное положение.

Рулевая рейка ВАЗ-2114. Как снять, подтянуть или отрегулировать рулевую рейку на ВАЗ-2114

Как известно, работоспособность любого автомобиля зависит от исправности каждой детали. Если один элемент вышел из строя, вскоре следующий перестанет работать по цепной реакции, и так до тех пор, пока поломка не будет устранена. Если вовремя не решить проблему, это повлечет за собой не только дополнительные затраты на запчасти, но и существенно повлияет на безопасность передвижения, от которой зависит ваша жизнь и здоровье.Поэтому не стоит пренебрегать заменой деталей, особенно если это рулевая рейка. ВАЗ-2114 не исключение: запчасти здесь выходят из строя так же, как и на любой другой машине.

Как демонтируется этот элемент и как его регулировать? Ответы на все эти вопросы мы рассмотрим сегодня в нашей статье.

Приборы

В целом на автомобиле ВАЗ-2114 ремонт рулевой рейки не так уж и сложен, но одного набора ключей мало. Для успешного демонтажа нам понадобится специальный съемник рулевых тяг, шестигранник на 17, зубило, набор гаечных ключей и гаечных ключей, а также смазка Литол и WD-40.Последний инструмент — обработать поверхность рейки примерно за сутки до предполагаемой работы — это обеспечит быстрое и удобное снятие всех креплений. Причем накладывать WD-40 необходимо на следующие детали: 4 гайки крепления устройства, механизм затяжки упора и резьбу наконечников. Через пару часов нужно снова пройти все эти элементы.

Рулевая рейка ВАЗ-2114 СС20: как разобрать?

Для начала нужно поставить машину на ручной тормоз и для безопасности поставить упор под задние колеса. Далее блокируется рулевое колесо и обесточивается бортовая сеть автомобиля (с аккумуляторной батареи снимается минусовая клемма).

После этого с помощью домкрата приподнимается передняя часть автомобиля, снимаются колеса. Затем откручиваются гайки с наконечников и вытаскиваются «пальцы» из плеч стоек. Для этого у вас должен быть съемник — им винт прикручивается до упора. Далее, ударив молотком по рычагу, удаляются ранее упомянутые элементы.Сам винт съемника удерживается ключом.

Затем откручиваем гайки хомутов (те, что ранее были обработаны WD-40). Далее откручивается болт внутри салона на рулевом валу. Саму рейку нужно слегка перетянуть колебательными движениями. В результате хвостовая часть шестерни отсоединяется от вала. Как только это произошло, протяните устройство через отверстие вправо.

Ремонтные работы на самой направляющей

Пока машина остается в разобранном виде, мы работаем над самой деталью.Сначала рейка зажимается в тисках и тщательно очищается металлической щеткой. Далее его поверхность обрабатывается мощным растворителем уайт-спирита и протирается тряпкой. После этого откручиваются так называемые усик-болты. В это время рекомендуется проверить сайлентблоки — если есть люфт или их состояние очень неудовлетворительное (есть микротрещины), заменяем детали на новые.

С помощью стамески пластина изгибается, откручиваются болты и вынимается «ус».В конце детали заглушки стягиваются, снимается крышка с вала резинки. Все, кроме чехла, тщательно стирается с последующим сушением (только не на солнце). С помощью отрицательной отвертки снимается стопорная шайба подшипника. Гайка откручивается тем же ключом.

Замена рулевой рейки ВАЗ-2114: основные моменты

Под шлицевой вал кладется кусочек резины, затем устройство хорошо затягивается в тисках. Для достижения отдачи подшипников можно использовать молоток, но не стоит проверять детали на прочность.Без фанатизма. После все компоненты промываются в уайт-спирите. Для достижения наилучшего результата можно использовать не тряпку, а кисть. Если есть неисправный подшипник, замените его новым (снимается с помощью съемника).

Разборные элементы

Также из корпуса вытаскивается зубчатая рейка. Его тоже нужно обработать уайт-спиритом. После высыхания поверхности повторно смажьте деталь смазкой. Через прорезь в корпусе вытягивается пластиковая вставка и закручивается зажимная гайка.Обычно поддается очень плотно, но это не страшно — в ремкомплекте есть новая запчасть. Вытаскиваем упор, меняем уплотнительное кольцо и смотрим на «усы» стойки. В идеале насадки должны быть в хорошем состоянии, без люфта. Пальцы должны двигаться с нормальной силой. То же самое и с крышками — у них не должно быть дефектов. Если одна из перечисленных деталей (или несколько) не соответствует этим параметрам, спасет ситуацию только замена. В ходе таких работ специалисты рекомендуют обработать нить Мовиль для защиты от ржавчины.

Петли и другие элементы

Теперь о петлях. Обрабатываем их, как с предыдущими деталями, и если что-то не работает корректно, меняем их в комплекте. В отверстия в отверстиях корпуса устанавливается новая втулка. Резинка отрезана. Стойка вставляется со стороны шестерни. Примерное расстояние от корпуса до торца устройства — 2,8 сантиметра. Помните, что рулевая рейка ВАЗ-2114 не должна выступать наружу.

Заключительные ступени

Далее шестерня и подшипник запрессовываются в упор (вал с корпусом зажимается в тисках).После этого вставляются упор, пружина и гайка. Отверстие в последнем закрывается пластилином. Резиновое кольцо из ремкомплекта устанавливается со стороны вала и затягивается другой гайкой. Затем наденьте колпачок и стопорную шайбу.

После «усов» посох установлен. С хорошим усилием стопорная пластина затягивается и изгибается. Далее устанавливаются резиновые заглушки. Здесь должна лежать левая сторона крышки.

Все, наш комплект в комплекте. Теперь рулевая рейка (скоро ВАЗ-2114 будет готова к эксплуатации) установлена ​​обратно в машину.Деталь монтируется в штатное место, при этом вал должен попадать в отверстие корпуса. Затем надеваются хомуты и изготавливаются гайки с шайбами.

Сцепление

Сейчас самый сложный и трудоемкий момент. Со стороны пассажира концы рулевого вала совмещены с валом шестерни. Лучше всего делать это вместе, так как на таком мероприятии вы проведете много времени в одиночестве. Не забывайте об особой плоскостности вала — стяжной болт должен на него «залезать».

Последний подсаживается молотком (удары наносятся плавно и очень осторожно).Определить правильность порядка работы очень просто — для этого подключают снятую клемму аккумулятора и нажимают клаксон. Если элемент не звучит, значит нужная нам деталь не до конца посажена. В этом случае продолжаем стучать по нему молотком.

Как дальше устанавливается рулевая рейка (ВАЗ-2114)? В «ушки» муфты вставляется болт и плотно зажимается рожковым ключом. Самоконтрящиеся гайки затягиваются на хомуты запчастей, а шпильки обрабатываются Мовилем.Теперь дело осталось за малым — необходимо соединить реечные рычаги наконечниками и подтянуть все крепления. Все, замена рулевой рейки ВАЗ-2114 успешно завершена. Осталось поставить минусовую клемму, прикрутить колеса, проверить тормоза и произвести центровку. Как правило, на демонтаж и установку этой детали уходит до 3-4 часов свободного времени. Да, придется повозиться. Но после этого стук рулевой рейки ВАЗ-2114 вас точно не побеспокоит.По пробегу это примерно 100-150 тысяч километров.

Итак, мы узнали, как подтянуть рулевую рейку ВАЗ-2114 своими руками. Удачи!

Рулевая рейка ВАЗ-2114. Как снять, затянуть или отрегулировать рулевую рейку на ВАЗ-2114

Как известно, работоспособность любого транспортного средства зависит от исправности каждого компонента, входящего в его состав. Если один элемент неисправен, то вскоре следующий перестанет работать по цепной реакции, и так до тех пор, пока неисправность не будет устранена.Если вовремя не решить проблему, это повлечет за собой не только дополнительные затраты на запчасти, но и существенно повлияет на безопасность движения, от которой зависит ваша жизнь и здоровье. Поэтому не стоит пренебрегать заменой деталей, особенно если это рулевая рейка. ВАЗ-2114 не исключение: детали здесь вышли из строя, как и на любой другой машине.

Как демонтируется этот элемент и как его регулировать? Ответы на все эти вопросы мы рассмотрим в нашей сегодняшней статье.

Приборы

В общем, ремонт автомобиля ВАЗ-2114 до рулевого Рэйки — занятие не такое уж и сложное, однако одним комплектом ключей здесь не обойтись. Для успешного демонтажа потребуются специальный съемник рулевых тяг, шестигранник на 17, зубило, набор рожковых и накидных ключей и смазка «Литол» и WD-40. Последним средством является обработка поверхности рельса примерно за сутки до предполагаемых работ — это обеспечит быстрое и удобное снятие всех крепежных элементов. Применяемый WD-40 необходим для следующих элементов: устройство 4 гаек, упор, механизм затяжки и наконечник резьбы.Через пару часов нужно снова пройти все эти элементы.

Рулевая рейка ВАЗ-2114 СС20: как правильно демонтировать?

Для начала, вам нужно поставить автомобиль на ручной тормоз и для безопасности подложить под задние колеса какой-либо упор. Далее блокируется рулевое колесо и обесточивается бортовая сеть машины (снимается минусовая клемма с аккумулятора).

После этого домкрат поднимается перед автомобилем, колеса снимаются. Далее с наконечников снимаются гайки и вынимаются «пальцы» из держателей стоек.Для этого понадобится съемник — им винт закручивается до упора. Далее упомянутые элементы удаляются с молотка молотком. Винт съемника держим ключом.

Затем откручиваем зажимные гайки (те, которые ранее обрабатывались WD-40). Затем внутри на рулевом валу откручивается болт. Сами грабли нужно слегка подтягивать колебательными движениями. В результате хвостовая часть шестерни отделяется от вала.Как только это произойдет, протягиваем устройство через отверстие вправо.

Работы по ремонту рельса

Пока вагон остается в разобранном состоянии, мы работаем над самой частью. Сначала стеллаж зажимается в тисках и тщательно очищается металлической щеткой. Далее его поверхность обрабатывается сильным растворителем «Уайт-спирит» и протирается тряпкой. После этого ослабляются так называемые усы-болты. В это время рекомендуется проверить сайлентблоки — если есть люфт или их состояние очень неудовлетворительное (есть микротрещины) меняем детали на новые.

Зубилом загибают пластину, откручивают болты и убирают «усы». С торца детали стягиваются заглушки, крышка и снимается с резинового вала. Все, кроме чехла, подвергается тщательной стирке с последующей сушкой (только не под лучами солнца). С помощью отрицательной отвертки снимается стопорная шайба подшипника. Тем же ключом откручивается гайка.

Замена рулевой рейки ВАЗ-2114: основные моменты

Под шлицевой вал кладется кусок резины, после чего устройство хорошо затягивается в тиски.Для достижения отдачи подшипников можно использовать молоток, но не проверять детали на прочность. Без фанатизма. После все ингредиенты промываются в уайт-спирите. Для достижения наилучшего результата можно использовать не тряпку, а кисть. При неисправной работе подшипника замените его на новый (извлекается съемником).

Разбираем элементы

Стойка тоже вытаскивается из кожуха. Его также необходимо обработать уайт-спиритом. После высыхания поверхности повторно смажьте деталь смазкой.Через прорезь в корпусе вытягивается пластиковая вставка и откручивается зажимная гайка. Обычно очень плотно, но это не страшно — в ремкомплекте новая запчасть. Вытаскиваем упор, меняем уплотнительное кольцо и смотрим на «усы» рейки. В идеале насадки должны быть в хорошем состоянии, без люфтов. «Пальцы» должны двигаться с нормальным усилием. То же самое и с корпусами — в них не должно быть дефектов. Если одна из перечисленных деталей (или несколько) не соответствует этим параметрам, только замена спасет ситуацию.При выполнении таких работ специалисты рекомендуют обрабатывать резьбу «Мовиль» для защиты от ржавчины.

Петли и другие элементы

Теперь о петлях. С ними мы обращаемся, как и с предыдущими деталями, а если что-то не получается, меняем их в комплекте. В выступах корпуса в отверстиях установлена ​​новая втулка. Ластики отрезаны. Стойка вставляется со стороны шестерни. Примерное расстояние от тела до конца устройства — 2.8 сантиметров. Помните, что рулевая рейка ВАЗ-2114 не должна выступать наружу.

Final Steps

Далее до упора прижимается шестерня и подшипник (вал с корпусом зажимается в тисках). После этого вставляются упор, пружина и гайка. Отверстие в последнем заделывают глиной. Резиновое кольцо из ремкомплекта устанавливается со стороны вала и затягивается еще одной гайкой. Затем наденьте крышку и контршайбу.

После этого устанавливается «усик» рейки.С хорошим усилием стопорная пластина затягивается и изгибается. Затем устанавливаются резиновые заглушки. Он должен находиться на левой стороне крышки.

Все, наш комплект собран. Теперь рулевая рейка (скоро ВАЗ-2114 будет готова к эксплуатации) установлена ​​обратно в машину. Деталь устанавливается на штатное место, а вал должен попасть в отверстие корпуса. Затем надевают хомуты и наживляются гайки с шайбами.

Сцепление

Сейчас самый сложный и трудоемкий момент.Со стороны салона совмещены концы рулевого вала с валом-шестерней. Лучше всего это делать вдвоем, ведь в одиночку вы проведете на таком мероприятии много времени. Не забываем про специальную заслонку вала — она ​​должна «залезть» на болт сцепления.

Последний имплантируется молотком (удары наносятся плавно и очень аккуратно). Определить правильность порядка работы очень просто — для этого подсоедините снятую клемму аккумулятора и нажмите на клаксон.Если элемент не издает звук, значит, нужная нам деталь вставлена ​​не до конца. В этом случае продолжайте стучать по нему молотком.

Как установить рулевую рейку (ВАЗ-2114)? В «ушки» муфты вставляется болт и плотно зажимается карабином ключом. Самоконтрящиеся гайки затягиваются на струбцинах, шпильки обслуживаются фирмой «Мовил». Теперь дело за малым — нужно соединить рычаги рычага с наконечниками и затянуть все крепления. Все, замена рулевой рейки ВАЗ-2114 успешно завершена.Осталось поставить минусовую клемму, прикрутить колеса, проверить тормоза и произвести центровку. Обычно на демонтаж и установку этой детали уходит до 3-4 часов свободного времени. Да повозиться надо. Но после этого стука рулевой рейкой ВАЗ-2114 вас точно не побеспокоят. По пробегу это порядка 100-150 тысяч километров.

Итак, мы узнали, как своими руками подтянуть рулевую рейку ВАЗ-2114. Удачи!

ВАЗ-2114: замена рулевых наконечников своими руками

В статье вы узнаете, как происходит замена рулевых наконечников на автомобиле ВАЗ 2114.Более того, будут учтены даже самые неожиданные ситуации, которые могут возникнуть в процессе ремонта. И их, к сожалению, очень много. Чем старше автомобиль и чем чаще он эксплуатируется, тем больше изнашиваются его детали. Причем больше всего страдают элементы подвески и рулевого управления. Причина этого, конечно же, кроется в качестве дорог. На каждую неровность реагируют элементы автомобиля. И есть такие неровности, от которых страдает даже тело, оно начинает деформироваться.Но сейчас не об этом, рассказ идет о рулевом.

Рулевое управление ВАЗ 2114

Впервые такая схема была применена в автомобиле ВАЗ модели 2108. Это первая машина, имевшая передний привод (в отечественном автопроме). Классическая подвеска McPherson в сочетании с реечным рулевым управлением показывает отличные результаты. Если сравнивать ощущения, то в переднеприводных машинах колесо крутится даже на месте очень легко, нежели в моделях ВАЗ 2101-2107.Кроме того, рулевая колонка в ВАЗ 2114 безопасна, о замене рулевых наконечников речь пойдет в статье. Начиная с лобового столкновения, он развивается и не доходит до водителя. Совершенно другая история с рулевым на те же копейки. Длинный вал соединяет рулевое колесо и коробку передач.

В результате лобового столкновения этот вал может пробить привод. В переднеприводных автомобилях рулевая рейка крепится к перегородке, разделяющей салон и моторный отсек.Привод осуществляется от колеса, которым управляет водитель. Движение передается через реечный редуктор на две тяги, которые связаны с поворотными кулаками стоек подвески. Эти упоры не сплошные, основная их часть фиксируется на рельсе подвижно. Внешние края имеют шаровые опоры. Соединение с основной частью стержня — резьбовое, можно регулировать габаритную длину. А теперь о том, как самостоятельно и быстро заменить рулевые наконечники на ВАЗ 2114.

Стандартные инструменты для замены рулевых наконечников

Для замены рулевых наконечников потребуется стандартный набор инструментов. Плоскогубцы и накидной ключ на 19 для откручивания гайки крепления наконечника к поворотному кулаку амортизатора. Разжимать и вытаскивать шплинт удобно плоскогубцами, фиксировавшими гайку на резьбе. Также понадобится домкрат, ключи на «17», «24», «27».

Это полный набор инструментов, который можно найти в любом гараже. Но одних этих инструментов вам будет недостаточно.Вам понадобится еще несколько аксессуаров, их можно найти в любом магазине автозапчастей. Рассмотрим подробнее, что еще может понадобиться, ведь поменять рулевые наконечники на ВАЗ 2114 без спецтехники вряд ли получится.

Специальные устройства

Конечно, наличие проникающих смазок очень желательно. Ей нужно обрабатывать все без исключения резьбовые соединения, чтобы в процессе разборки не возникло проблем с откручиванием гаек.Также желательно иметь специальный съемник для наконечников. Он состоит из обода, который надевается на поворотный кулак, и болта с шариком в верхней части, если смотреть на съемник при разборке наконечника.

Если нет проникающей смазки или она малоэффективна, вполне возможно, что вам понадобится газовый баллончик с форсункой. В крайнем случае можно использовать газовую плиту, которая установлена ​​на кухне. О том, как пользоваться этими устройствами, мы поговорим чуть ниже. Также необходимо иметь штангенциркуль для измерений.

Подготовка к ремонту

Установите автомобиль максимально плавно, выжмите рычаг стояночного тормоза так, чтобы задние колеса зафиксировались. Также необходимо установить для них специальные упоры. Желательно провести ремонт сначала с одной стороны, а после переезда — со второй. Сразу ослабьте болты, которыми колеса крепятся к ступицам. После этого нужно поднять всю переднюю часть автомобиля над землей, чтобы ВАЗ 2114 находился на небольшом расстоянии от поверхности колеса.Замена рулевых наконечников произведена с повешенной передней частью машины.

Снимите колесо, открутите руль в нужном направлении. Если поменять наконечник слева, руль повернется вправо. И наоборот, при замене правого наконечника руль поворачивается влево. В таком положении произвести ремонт намного проще. Заранее, даже желательно за несколько дней до начала работы, нужно нанести проникающую смазку на все резьбовые соединения. Это зависит от того, как быстро вы сделаете ремонт.

Снятие рулевого наконечника

С помощью плоскогубцев нужно разжать шплинт и вытащить его. Откручиваем гайку ключом на «19». Если возможно, лучше установить новый шплинт и гайку позже. Затем наденьте на палец специальный съемник. Убедитесь, что он установлен правильно, чтобы потом не соскочил. Теперь поверните болт на съемнике ключом «17». Медленно вращайте его, пока кончик пальца не выйдет из поворотного кулака. Но перед этим необходимо ослабить гайки крепления наконечника к основной части рулевой тяги ВАЗ 2114.Рулевые наконечники заменяются в указанном порядке.

Если вы не можете этого сделать, то прочтите инструкцию, которая будет дана чуть ниже. Тщательно измерьте расстояние между серединой штифта и началом гайки, которая находится снаружи. Это поможет вам максимально точно установить прохождение колес. Обратите внимание на то, что регулировку желательно производить на СТО, так как точно установить углы схождения все равно не удастся, будет наблюдаться неравномерный износ протектора шины, машина будет двигаться в сторону, и прочие «прелести» а как проверить рулевые наконечники ВАЗ 2114? Их достаточно повернуть вручную, если есть заклинивания или движение на петле слишком легкое, пора менять элементы.

Что делать, если не получается открутить регулировочные гайки?

Да, на старых автомобилях со значительным пробегом это можно наблюдать. Вряд ли каждый драйвер следит за состоянием резьбовых соединений, поэтому со временем они загрязняются и откручивать их становится очень сложно. Приходится прибегать к хитростям, которые только усложняют ремонт. Если не хотите трудностей, то хотя бы раз в год обрабатывайте проникающую смазку регулировочными гайками на стержнях. Но вернемся к ремонту.Вам нужно будет сделать следующее. Первым делом необходимо открутить болт, которым крепится тяга к рейке. После этого вся конструкция, включая наконечник рулевой тяги ВАЗ 2114, извлекается из-под капота автомобиля.

Теперь может помочь только нагрев нити. Осуществлять это действие можно как на бытовой плите, так и с помощью газового баллончика. Вся часть тяги, имеющая нить, прогревается. После этого следует осторожно постучать молотком.В результате осыпается вся скопившаяся внутри ржавчина и грязь. Винтовое соединение свободное, гайки легко откручиваются. Кстати, этот трюк можно применить к любым болтам, шпилькам, которые не откручиваются обычными методами. Главное, чтобы в них не было плавких элементов.

Установка нового наконечника

Итак, вам нужно будет узнать, какое расстояние было от края регулировочной гайки до оси пальца рулевого наконечника. Просто зная это расстояние, можно произвести правильную установку колес относительно друг друга.Первым делом накручиваем гайку на резьбу самого наконечника. Затем вы устанавливаете его на основную часть тяги. Как оказалось заменить рулевые наконечники ВАЗ 2114 довольно просто. Вы можете сделать все самостоятельно за полтора часа.

Намотайте его до тех пор, пока расстояние не станет таким же, как на старой детали. Затяжка после окончательной сборки. Сначала вставьте палец в поворотный кулак. С силой набивать не нужно, достаточно просто поставить на место вручную. Закручиваем гайку, затягиваем с необходимым усилием, фиксируем положение шплинтом.

Вывод

После всего этого необходимо окончательно подтянуть регулировочные гайки на рулевой тяге. По этой схеме заменяются элементы как слева, так и справа. Причем замена наконечников рулевых ВАЗ 2114 производится так же, как и на всех переднеприводных автомобилях. Обратите внимание, что в случае снятия всей тяги необходимо демонтировать защитный кожух, который стоит сверху рельса.

Как заменить рулевую рейку: 4 ступени

Несмотря на переваривание значительного количества грязи, многие

насосы гидроусилителя руля переживают утреннюю тошноту в неизменном видеТем не менее, вам нужно будет
удалите загрязнения, чтобы сохранить новую стойку. Вот как смыть большую часть
мусор из насоса и трубопроводов.

Отсоедините обратную линию
в резервуар для жидкости и дайте ему стечь в небольшую емкость через обратную трубку.
шланг. Это сторона низкого давления, обычно фиксируемая хомутом для шланга. потом
заблокировать отверстие. Хорошо подойдут виниловые вакуумные колпачки.

Далее отсоединяем напорную магистраль от стойки и наводим ее
в ведро. Залейте свежую жидкость и постучите по стартеру — он быстро закачивается.
и может потребоваться литр или больше, чтобы очистить линию.Закройте или закройте все свободные концы.

А теперь пора крутить,
покачиваться

и вытащите старую стойку из автомобиля. Выгонять несовершеннолетних из гаража, т.к.
они могут найти язык, необходимый, чтобы убедить стойку покинуть автомобиль
неприемлемо. Вам может потребоваться открутить болты и немного переместить некоторые другие компоненты в
вытащите стойку из туннеля. Поднимайте, поворачивайте и покачивайте новую стойку и
повторно подсоедините жидкостные линии.

Возможно, будет проще однажды повернуть гаечный ключ на насадке для жидкостной линии.
вы открутили стойку и немного сдвинули ее.Кроме того, повторное подключение

линии могут быть легче перед тем, как новая стойка будет прикручена на место.

С помощью рулетки проверьте общую длину стойки.
и узел рулевой тяги.

Установите одинаковую общую длину новой сборки.

размер, закручивая концы рулевой тяги на их резьбе. Держите стойку по центру
и разделите разницу перекрытия между левым и правым концом стержня, как вы это делаете
это, иначе рулевое колесо будет смещено по центру, когда вы закончите. Подключить все
стропы, рулевой вал и крепежные детали.Используйте свежую шплинт
булавки в

зубчатые гайки на концах рулевой тяги.

Установите на место передние колеса.

После установки новой стойки снова подсоедините все шланги, кроме
обратная линия резервуара. Направьте его в ведро и снова наполните. Заведите машину и пропустите жидкость до тех пор, пока она
выглядит чистым. Подсоедините напорный трубопровод. Примечание: вы можете
установить встроенный фильтр вторичного рынка, чтобы любой
Грязь, которую ты пропустишь, не повредит новой стойке.

Сбросить магазин юстировки

регулировка схождения или автомобиль

может странно обращаться и быстро изнашивать шины.

Задние рессоры на ВАЗ 2114 какие лучше

Тюнинг шасси ВАЗ 2114, тюнинг передней подвески ВАЗ 2115, доработка шасси ВАЗ 2113, тюнинг задней подвески ВАЗ 2113, ВАЗ 2115, ВАЗ 2114. Доработка передней подвески Доработка подвески, тюнинг подвески ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, Лада Самара 2

Доработка передней подвески фото, тюнинг подвески ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 своими руками

Тюнинг о повышении производительности завода.Несмотря на то, что автомобили Лада Самара 2 пользуются успехом, у этих автомобилей все же есть недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете самостоятельно ознакомиться с некоторыми улучшениями. Все материалы разделены на категории и содержат подробные инструкции по доработке основных узлов автомобиля ВАЗ 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также вы найдете разделы по тюнингу ВАЗ с фотографиями.Добро пожаловать в разделы тюнинга и модификаций ВАЗ 2113.

Замена рессор (и лада амортизаторов 2115) только попарно (на переднюю и / или заднюю ось).

Работаем на смотровой канаве или эстакаде, но возможно и на ровной горизонтальной площадке.

Для замены пружин и амортизаторов передней подвески снимите и разберите направляющую стойки амортизатора.

Есть два варианта снятия направляющей стойки рессоры ВАЗ 2113.В первом варианте ее можно разобрать в сборе с поворотным кулаком и тормозным диском без ослабления гаек нижнего и верхнего (регулировочного) болтов крепления рейки к поворотному кулаку. Такой вариант удобен, если после завершения работы вы не планируете регулировать углы наклона передних колес.

Но так как после замены амортизаторов и рессор необходимо регулировать углы установки колес, то рассмотрим второй вариант.

Вывешиваем и снимаем колесо сбоку съемной стойки.Поворачивать руль в обратном направлении до упора.

Вытаскиваем шплинт …

… И гаечным ключом на 19 отверните гайку, которая крепит палец конца рулевой тяги к рычагу рейки.

Съемником выдавливаем палец из рычага.

При отсутствии съемника гайку полностью не отворачиваем, вставляем монтажную лопатку в проставку между рулевой тягой и рычагом рейки и ударяем молотком по концу рычага рейки.

Снимаем муфту переднего тормозного шланга с держателя стойки.

Для откручивания гайки стержня амортизатора воспользуемся специальным ключом, чтобы стержень не проворачивался.

Снимите пластиковый колпачок верхней опоры направляющей стойки.

Ослабляем затяжку гайки штока амортизатора ВАЗ 2114.

Перед тем как открутить верхний болт крепления стойки к поворотному кулаку …

… Покрасьте метки совмещения на болте и кронштейне стойки.

ВНИМАНИЕ

При последующей установке направляющей стойки амортизатора совмещение меток не гарантирует точной установки заданного угла развала, но позволяет добиться небольшого отклонения от начального значения.

С помощью головки «19» отверните гайку верхнего болта, удерживая болт от проворачивания, гаечным ключом того же размера
.

Сняв шайбу с болта регулировки угла развала, выбиваем болт пробойником из мягкого металла.

Болт и шайба регулировки развала колес.

Аналогично откручиваем гайку нижнего болта крепления стойки к поворотному кулаку и выбиваем болт.

Снимите закругленный кулак со стойки, не натягивая тормозной шланг.

Ключом на «13» отверните три гайки крепления верхней опоры направляющей стойки амортизатора к корпусу …

… и снимите стойку.

Устанавливаем две пружинные стяжки диаметрально напротив друг друга так, чтобы они захватили пять витков пружины.

Поочередно вращая винты стяжных шпилек, сожмите пружину.

После ослабления давления пружины на опорные чашки открутите гайку штока.

Снимаем со стойки верхнюю опору ВАЗ 2115, чашку верхней опоры, пружину со стяжками, буфер хода сжатия и защитный кожух.

Вышибаем опору буфера сжатия долотом …

… и стрелять.

Со специальным ключом …

… Отвинтить гайку крепления стойки.

При отсутствии специального ключа гайку можно открутить зубилом, не опасаясь ее повредить, так как новая гайка входит в комплект для установки амортизатора.

Снимите гайку.

Вытаскиваем шток с рабочим цилиндром из корпуса стойки амортизатора и сливаем жидкость амортизатора в емкость.

Промываем полость корпуса стеллажа уайт-спиритом.

Устанавливаем картридж (картридж) в корпус стойки.

В комплект амортизаторов известных производителей, как правило, входит специальный ключ для затягивания гайки корпуса стойки амортизатора.

Вращая специальный ключ с динамометрическим ключом, затяните гайку с моментом, указанным производителем амортизатора лада 2113.

Надеваем на шток защитный кожух.

Установите стяжки на новую пружину.

Сожмите пружину, попеременно вращая стяжные винты.

Устанавливаем пружину стяжками на нижнюю опорную чашку стойки.

Устанавливаем верхнюю опору пружины чашки, верхнюю опору, приманку и закручиваем гайку штока специальным ключом. Снимите пружинные стяжки.

Установите на автомобиль направляющую стойки рессоры 2114 в обратном порядке.

Аналогично заменяем амортизатор и пружину другой стойки амортизатора.

Рекомендуем отрегулировать углы установки рулевого колеса на СТО.

Примечание: на заднем приводе иногда стучит кардан, и часто слышен стук из задней подвески — для хозяев тут — ремонт карданных валов.

При выборе пружин обращайте внимание на цветовую маркировку — она ​​указывает на жесткость. Жесткость передних и задних рессор должна быть одинаковой.
Кроме амортизатора и пружины, желательно купить резиновые и пластмассовые детали (подушки амортизатора, прокладку пружины, крышку амортизатора, демпфер сжатия), а также крепеж.
Но нельзя покупать сразу все, а только необходимое, после разборки и осмотра.

Поднимите одну сторону и поддержите машину. Не работайте с автомобилем, стоящим на домкрате, особенно не лезьте под него. При ослаблении гаек потребуется приложить усилие, а домкрат не является устойчивой опорой.

Снимите колесо. Очистить от грязи болт и гайку крепления амортизатора. Смазка для водяных резьбовых соединений WD40 или другая проникающая смазка. Пока гайка намокает, откручиваем верхнюю гайку.

Для этого выньте заднюю полку и сложите заднее сиденье. Найдите и снимите заглушку. Перед нами торец поршневого штока с 6 лосками.
Шток фиксируется гайкой M10. Несмотря на то, что гайка защищена от пыли, перед откручиванием можно обрызгать смазкой wd40 — хуже точно не будет.
Руководство по ремонту ВАЗ 2114 рекомендует удерживать шток специальным ключом. Скорее всего, у вас его нет. Используйте рожковое дерево.
Используйте накидную гайку для ослабления гайки (причем с большим вылетом, для работы в нише).Если такого ключа нет — даже не пытайтесь, не испортите зря края гайки.

Специальный ключ можно купить в автосалоне, он недорогой.

Перейдем к нижней проушине амортизатора. Используйте два ключа для 19.
Удерживайте болт (или гайку) одним. Покрутите другие.
Ключ можно брать с колпачком или с головкой. Используйте трубу для увеличения крутящего момента. Открутив гайку, вытаскиваем болт, а затем амортизатор с пружиной.Застрявшая прокладка пружины остается высоко в нише корпуса.
Оторвать. Вынуть и осмотреть. Если прокладка деформирована, ее лучше заменить.

Внимательно осмотрите крышку амортизатора. В нем не должно быть трещин, потертостей и других повреждений. Если найдете, но не купили кожух, придется снова идти в магазин.
Нельзя ставить негерметичный кожух, но можно оставить крышку стального кожуха. Также осмотрите другие детали, которые не собирались менять.Деформированные и запрессованные придется заменить.

Перед установкой проверьте, легко ли накручивается гайка на шток нового амортизатора. Можно ли вручную вставить болт и вручную накрутить на него гайку. При необходимости замените гайки и дополнительно откалибруйте втулку амортизатора с помощью развертки.
Не должно быть большого зазора, но если болт необходимо забить сразу при установке, то при следующей замене его можно будет только выбить.

На новом амортизаторе вытяните шток на всю длину. Поместите буфер хода сжатия на шток. Соедините кожух амортизатора с крышкой и также наденьте амортизатор.
Затем одна подушка и распорная втулка. Убедитесь, что шток выдвинут насколько возможно.

Установите новую прокладку на верхний край пружины, сориентируйте и закрепите лентой или тонкой проволокой. Наденьте пружину на амортизатор и сориентируйте ее теперь на чашке амортизатора.

Чтобы установить амортизатор с помощью несжатой пружины, согните рычаг поперечины как можно дальше с помощью лома.
И вот верхний край пружины упирается в корпус (через прокладку), а в нижнюю втулку амортизатора вставляется болт. Затяните гайку, но не торопитесь. Теперь необходимо весом машины сжать пружину и выпустить шток амортизатора через отверстие в корпусе.

Для этого можно использовать два метода: прикрутить колесо и поставить машину на землю или поднять рычаг перекладины домкратом, не снимая машину с опоры.Выбирайте, что вам удобнее.

Не торопитесь, поднимая рычаг (или опуская машину). Управляйте помощником и направляйте шток, но не сжимайте его. Для направления штока используйте кусок шланга или металлическую трубку. Также попробуйте соломенный ключ.
Когда шток вышел в отверстие в корпусе, наденьте верхнюю подушку, опорную шайбу и затяните гайку (достаточно от руки). И только опустив машину на колеса, как следует натягиваем гайки.
И сверху, и снизу. Таким же образом замените пружину и амортизатор на другой стороне автомобиля.

Проехав 50 … 100 километров, осмотреть и растянуть подвеску.

Передние стойки на автомобилях ВАЗ 2114-2115 изнашиваются намного быстрее задних и это связано с тем, что передняя часть автомобиля имеет большую нагрузку, так как там расположены основные узлы. Если амортизаторы протекли или начали сильно бить по ямкам, то в этом случае они подойдут лучше всего. полная замена … Многие привыкли сталкиваться с подобными проблемами на СТО, хотя если немного постараться, можно все сделать самостоятельно.Главное, чтобы у каждого были под рукой необходимые инструменты и приспособления. Ниже подробный список всего:

  • пружинные стяжки
  • Съемник шарового шарнира или рулевого вала
  • плоскогубцы
  • молоток
  • ключи на 13 и 19 и аналогичные головки
  • ключ с трещоткой
  • разбивка

Видео по замене передних стоек на автомобилях Лада Самара — ВАЗ 2114, 2113 и 2115

Если видео не удалось посмотреть по какой-либо причине, то вы можете ознакомиться с пошаговой инструкцией с фотоматериалами.Там тоже все четко и понятно описано, так что разобраться сможет даже новичок.

Инструкция по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом поставить машину на ручной тормоз, оторвать болты крепления передних колес и поднять машину домкратом. Затем, наконец, снимите колесо и можно приступать к выполнению настоящего ремонта ходовой части на ВАЗ 2114-2115.

Для начала нужно освободить рейку от насадки с рулевым наконечником.Подробнее об этом читайте в статье о. Справившись с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как наглядно показано на фото ниже:

И пытаемся руками вытащить болты с тыльной стороны. Если это невозможно сделать из-за проржавевших стыков, то можно воспользоваться поломкой или деревянным бруском, выбив болты молотком:

Когда болты выскочили, то стойку можно отвести в сторону, тем самым отсоединив ее от рычага:

Теперь открываем капот и откручиваем три гайки крепления передней опоры к стеклу кузова ВАЗ 2114-2115.Это наглядно показано на рисунке ниже:

При отвинчивании последней гайки придерживайте стойку снизу, чтобы она не упала. Тогда вы сможете без проблем вынуть:

Итак, весь модуль передней подвески был удален. Для его разборки нам потребуются пружинные стяжки и специальный ключ, чтобы открутить центральную гайку наверху опоры. Первый шаг — ослабить верхнюю гайку, чтобы шток не проворачивался:

Не отпускайте до конца, иначе можете получить на лбу пружину или что-то еще.Затяните пружины с помощью специального инструмента

.

И только после этого откручиваем гайку до конца, и снимаем верхнюю опорную чашку:

Тогда можно приступать к снятию самой опоры:

А потом пружины:

Теперь осталось снять резиновый пыльник, буферы сжатия и можно приступать к замене всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или рессор.Весь процесс сборки выполняется строго в обратном порядке и не занимает много времени. При установке модуля на автомобиль не исключено, что придется немного повозиться, чтобы отверстия в корпусе подставки и рычаге снизу совпали. Но если у вас есть крепление, вы можете сделать это самостоятельно!

Цены на комплектующие примерно следующие (для примера назову от производителя SS20):

  1. Подставки продаются по цене 2000 руб. За пару
  2. Передние стойки

  3. можно купить по цене около 4500 за две
  4. Пружины

  5. можно купить по цене 2000 рублей

Что касается остальных деталей, типа буферов сжатия и пыльников, то в сумме потратите еще около 1000 руб.Конечно, эффект после установки не заводской подвески просто радует. В общем, как-то отпишусь в следующих статьях по этому поводу.

Как заменить стойку рулевого управления с усилителем

Замена рейки рулевого управления с гидроусилителем может оказаться сложной и сложной задачей. Но если вы готовы, вы можете сделать это самостоятельно и сэкономить сотни долларов.

Признаки отказа стойки гидроусилителя рулевого управления

Вы поворачиваете рулевое колесо, чтобы идти по улице, и колесо очень жесткое.Вы открываете капот и ищете очевидную проблему. Ремень гидроусилителя руля остался, а гидроусилитель руля полный. Жидкость гидроусилителя черная как ночь, но полная. Ремень выглядит немного изношенным, а интервал замены ремня гидроусилителя рулевого управления составляет четыре года. Итак, вы надели новую. Через несколько дней это повторяется снова. Это то, что в торговле известно как «утренняя тошнота». Не становится лучше, только хуже.

Причина — нормальный износ внутренних частей рулевой рейки с гидроусилителем, или, как мы ее называем, «рейки».Черная жидкость для гидроусилителя руля имеет черный цвет из-за того, что металл изношен с внутренней стороны стойки и стал похож на наждачную бумагу, разъедая стойку. Поэтому вам нужно будет заменить рейку рулевого управления с гидроусилителем и промыть систему рулевого управления с гидроусилителем, чтобы избавиться от всей старой жидкости.

Могу ли я самостоятельно заменить стойку рулевого управления с гидроусилителем?

Замена рейки рулевого управления с гидроусилителем может быть легкой задачей для некоторых автомобилей, например, автомобилей с задним приводом, или может быть самой сложной и неприятной для других.Так как же узнать, легкий или сложный у вас? Прочтение процедуры удаления в руководстве по обслуживанию расскажет вам, что происходит, и вы сможете решить, соответствует ли это вашему уровню квалификации. Однако имейте в виду, что руководство может быть не совсем точным, поскольку в нем говорится о том, что вам, возможно, не придется делать.

Например, на одном Oldsmobile в книге говорится, что вы должны поддержать двигатель и опустить подрамник как минимум на три дюйма. Что ж, может быть, да, а может и нет.Чаще всего его можно крутить, поворачивать и трясти через отверстие в колесной нише без особых трудностей.

Но сначала прочтите процедуру. Он предоставит вам характеристики крутящего момента, какие гайки и болты необходимо заменить, и есть ли какие-либо уплотнительные кольца, которые необходимо заменить.

Прежде чем что-либо разбирать. Посмотрите на новую стойку. Обратите внимание на отверстия для монтажных болтов и фитинги высокого давления и обратной линии. Затем приподнимите автомобиль и поддержите его с помощью домкратов.Никогда не проходите под автомобилем, поддерживаемым только домкратом.

Посмотрите, где находятся крепежные болты, где находится муфта рулевой колонки и линии рулевого управления с гидроусилителем. Посмотрев на то, что влечет за собой работа, вы можете решить, что это выходит за рамки ваших навыков, и поручить это сделать в магазине.

Что вам понадобится

  1. Джек
  2. Джек стоит
  3. Ключи
  4. Набор трещоток и головок с удлинителями
  5. Отвертки
  6. Плоскогубцы или тиски
  7. Молот
  8. Проволочная щетка
  9. Разделитель рулевой тяги или вилка шарового шарнира
  10. Крепление опоры двигателя (при необходимости)
  11. Фильтр гидроусилителя руля
  12. Жидкость гидроусилителя руля
  13. Жидкость для автоматических коробок передач
  14. Новая рейка гидроусилитель
  15. Латексные перчатки (необязательно)

Перед началом работы

  • Тщательно следуйте этим инструкциям.Прочтите и убедитесь, что вы поняли их, прежде чем начать.
  • Перед тем, как начать, соберите все свои инструменты и принадлежности.
  • Выделите достаточно времени на работу, чтобы не торопиться.
  • Помните, что это общие инструкции. Для получения более подробных инструкций о вашем конкретном автомобиле обратитесь к соответствующему руководству по ремонту.
  • Остерегайтесь горячих предметов, острых инструментов и опасных материалов.
  • Не заменяйте инструменты, если вы не уверены, что не поставите под угрозу свою безопасность или производительность вашего автомобиля.
  • Никогда не работайте на автомобиле, который поддерживается только домкратом. Поставьте машину на домкраты, чтобы поддерживать ее во время работы. Работайте на твердой ровной поверхности. Никогда не поднимайте машину домкратом на грязи или траве.
  • Проверьте отсутствие утечек жидкости или трещин в трубопроводах гидроусилителя рулевого управления. При необходимости замените их.

Как заменить стойку рулевого управления с усилителем

Чувствуешь, что ты готов? Вы готовы начать? Тогда сделаем это!

  1. Установите колеса прямо.Рулевое колесо должно быть в центральном положении. Выньте ключ из замка зажигания и убедитесь, что рулевое колесо заблокировано. Вы не хотите, чтобы рулевое колесо поворачивалось при снятии стойки. Это может привести к тому, что спиральный трос в рулевом колесе размотается и станет бесполезным.
  2. Трещина и ослабление всех гаек крепления колес
  3. Поднимите и поддержите автомобиль с помощью утвержденных домкратов.
  4. Снимите оба передних колеса.
  5. Снимите внешнее уплотнение муфты рулевого вала и открутите верхний стяжной болт на муфте рулевого вала в сборе.
  6. Отсоедините концы внешних рулевых тяг. Для их снятия может потребоваться специальный съемник наконечников рулевых тяг. Вы можете взять его напрокат в местном пункте проката. В большинстве случаев резкий удар BFH на конце крепления рулевой тяги вызывает его ослабление. Не ударяйте по самому концу рулевой тяги.
  7. Снимите все детали, необходимые для доступа к болтам крепления стойки, трубопроводам и рулевой муфте.
  8. В зависимости от доступности на этом этапе вы можете вывернуть болты крепления рулевой рейки с гидроусилителем или сломать трубопровод высокого давления и возвратный трубопровод с гидроусилителем рулевого управления.
  9. В зависимости от доступности на этом этапе вы можете вывернуть болты крепления рулевой рейки с гидроусилителем или сломать трубопровод высокого давления и возвратный трубопровод с гидроусилителем рулевого управления. Может быть легче получить гаечный ключ для поворота на штуцере линии гидроусилителя руля, если вы открутите рейку и немного ее переместите. Кроме того, может быть проще повторно прикрепить стропы до того, как новая стойка будет закреплена на месте болтами.
  10. Поместите сливной поддон под автомобиль и снимите напорный шланг гидроусилителя рулевого управления и возвратный шланг гидроусилителя рулевого управления с рейки рулевого управления с гидроусилителем.
  11. А теперь самое интересное: крутите, крутите и трясите через одно из отверстий в колесной арке. Убедитесь, что дети находятся в доме, потому что вам понадобятся определенные слова, чтобы уговорить стойку, и это не слова, которые должны слышать маленькие уши.
  12. Если новая стойка имеет новые концы рулевых тяг, измерьте общую длину старой стойки и рулевой тяги в сборе. Установите общую длину нового узла на этот же размер, скручивая концы рулевой тяги на их резьбе. Держите стойку по центру и разделите разницу перекрытия между левым и правым концом стержня, когда вы это делаете, иначе рулевое колесо будет смещено по центру, когда вы закончите.
  13. Если вы повторно используете старые наконечники рулевой тяги, ослабьте контргайки. Подсчитайте, сколько полных оборотов нужно, чтобы снять концы рулевой тяги. Отцентрируйте новую стойку и установите концы рулевой тяги на такое же количество оборотов на новую стойку. Опять же, проверьте общую длину и разделите разницу.
  14. Установите новую стойку, используя те же слова, которые вы использовали для ее извлечения.
  15. Снова подсоедините трубопроводы рулевого управления с усилителем, при необходимости используя новые уплотнительные кольца. Обычно в линии высокого давления используется уплотнительное кольцо немного большего размера, поэтому будьте осторожны, чтобы не перепутать их.
  16. Подсоедините узел муфты рулевого вала и прикрутите рейку на место.
  17. Снова прикрепите концы рулевой тяги к поворотным кулакам. Используйте новые шплинты для зубчатых гаек; никогда не используйте старые шплинты повторно.
  18. Установите колеса и затяните зажимные гайки в соответствии со спецификациями.
  19. Снимите возвратный трубопровод с насоса рулевого управления с гидроусилителем и поместите конец в ведро.
  20. Заполните насос гидроусилителя рулевого управления и запустите двигатель, пока из возвратного шланга не пойдет чистая жидкость.Вы можете установить встроенный фильтр в обратную линию, чтобы защитить новую стойку. Я знал ребят, которые использовали для этого топливные фильтры.
  21. Выровняйте переднюю часть, чтобы восстановить регулировку схождения в соответствии со спецификацией, иначе автомобиль будет плохо управлять и быстро изнашивает шину.

Удаление воздуха из системы рулевого управления с гидроусилителем

Последний шаг — выпустить воздух из системы. Заполните бачок, запустите и дайте двигателю поработать на холостом ходу. Поверните рулевое колесо вперед и назад до упора.Просто коснитесь упора, не держите его за него, иначе вы можете повредить насос гидроусилителя руля. Сделайте это от 10 до 15 раз.

Жидкость для гидроусилителя руля коричневого цвета или с пивной головкой содержит воздух. Выключите двигатель и дайте ему постоять 15 минут или дольше. Долейте жидкость для гидроусилителя руля и снова запустите двигатель. Повторяйте, пока жидкость не станет нормальной.

Вот и все. Представьте, что работа занимает большую часть дня, в зависимости от типа установки. Я бы отложил выходные на случай, если у вас возникнут проблемы.

Как снять передний и задний бампер Lada (ВАЗ), 2113, 2114, 2115

Как снять передний и задний бампер Lada (ВАЗ), 2113, 2114, 2115

Винты и гайки сильно закисают, поэтому перед снятием необходимо обработать метизы «жидким ключом».
В зависимости от года выпуска и модели насадки могут незначительно отличаться.

Передний бампер

-открываем капот.
-под капотом выкручиваем четыре винта и снимаем панель над решеткой радиатора.
-под панелью выкручиваем четыре винта и снимаем решетку, освобождаем и снимаем накладки под фары.
-вокруг нижней части выкручиваем шесть винтов (закручены вверх).
-в зависимости от того, с какой стороны будем разбирать, выручил колесо.
-выкручиваем винты в колесных арках, которыми крепятся подкрылки.
-Откручиваем по две гайки с каждой стороны, которые крепят уголки к крыльям (легче открутить снизу).
Тогда можно снимать как с питанием, так и без.
Без усилителя:
-выкручиваем два винта под номерным знаком и два винта в решетке бампера.
-тягивает бампер вперед (не хочется рвать провода).
-снимаем разъемы противотуманных фар.
С усилителем:
-снимаем противотуманные фары.
— через отверстия противотуманной фары выкручиваем по две гайки с каждой стороны, которые крепят усилитель к кузову.

Задний бампер

-колесные арки выкручиваем винты крепления подкрылка.
-за подкрылками выкручиваем по две гайки с каждой стороны, которые крепят уголки к крыльям.
— Возможны два варианта крепления. Пол Откручиваем по две гайки с каждой стороны, которые крепят усиление бампера к кузову, или откручиваем два винта под номерным знаком, которыми бампер крепится к усилителю.
-с помощником оттягиваем углы в сторону и аккуратно стягиваем задний бампер (не хочется провода порвать).
-снимаем разъемы со светового щитка (если есть).

Добавить комментарий

Ваш адрес email не будет опубликован.
