Стартер ВАЗ 7 модели (от 01 до 07)

Снятие стартера, защитного экрана

Назначение

Виды

Диагностика неисправностей стартера ВАЗ 07 модели

Стартер не запускается

Треск при запуске стартера

Стартер щелкает но не проворачивается

Стартер гудит но двигатель не запускается

Стартер проворачивает коленвал с трудом, как при “севшем” аккумуляторе

Как проверить стартер

Как отремонтировать стартер ВАЗ-2107 своими руками

Демонтаж и разборка

Замена втулок

Замена электрических щеток

Ремонт втягивающего реле стартера

Сборка и установка стартера

Если при повороте ключа в замке зажигания не слышно работы стартера на ВАЗ-2107, то необходимо проверить состояние аккумуляторной батареи и убедиться в исправности электрической цепи его мотора. Владелец автомашины может провести самостоятельную диагностику устройства. Ремонт почти не требует применения специальной оснастки и инструмента.

Стартер ВАЗ 7 модели (от 01 до 07)

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Мощность устройства достаточна для прокрутки коленчатого вала при температуре воздуха до -35 °С (без предварительного прогрева масла). Внешний вид и конструкция устройства показаны на фото в каталогах запасных частей.

Снятие стартера, защитного экрана

Для ремонта стартера его надо снять с автомобиля. Если автомобиль сравнительно свежий, и стартер еще не снимали, то на своем законном месте находится теплоотражающий защитный экран. Он помешает вам вытащить стартер, поэтому в первую очередь его надо снять.

Крепится защитный экран сверху на двух шпильках гайками на 13 и снизу болтом головкой на 10. И если гайки отвернуть можно простым ключом, то для его отворачивания понадобится длинный тонкий торцовый ключ. Многие, сняв защиту уже не ставят ее на место, но лучше это все таки сделать. Без нее стартер сильно нагревается от выпускного коллектора, особенно летом в пробках.

Защита стартера и расположение нижнего болта

Видео снятие стартера

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

Схема электрическая подключение стартера

Виды

Существует 2 типа электромоторов для пуска силовой установки:

1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
2. На части карбюраторных машин и ВАЗ 07 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

Прочитайте, может пригодится:  Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Диагностика неисправностей стартера ВАЗ 07 модели

Неисправности стартера:

• отсутствие вращения ротора;
• щелчки при попытке старта;
• посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Стартер проворачивает коленвал с трудом, как при “севшем” аккумуляторе

При этой неисправности стартер может работать “через раз”, в теплую погоду машина заводится нормально. Но уже в самый слабый мороз начинаются проблемы: с огромным трудом движок проворачивается, нагрузка на АКБ при этом огромная (видно по вольтметру). Причин может быть две- износ втулок и задевание якоря за статор. Вторая- это межвитковые замыкания и другие повреждения обмотки якоря. В обоих случаях стартер начинает “тормозить” сам себя. Чаще всего такой стартер заменяют целиком, так как ремонт может выйти дороже.

Как проверить стартер

Проверка стартера заключается в подаче питания напрямую. Тестирование щеток и обмоток производится с помощью тестового прибора. Втягивающее реле тестируется подачей напряжения на контактные площадки.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Прочитайте, может пригодится:  Как правильно выбрать свечи зажигания

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Для установки новых элементов (из бронзы или композитного материала) используются оправки из мягкого материала (например, древесины). При монтаже запрещается перекашивать детали и прилагать излишние усилия.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

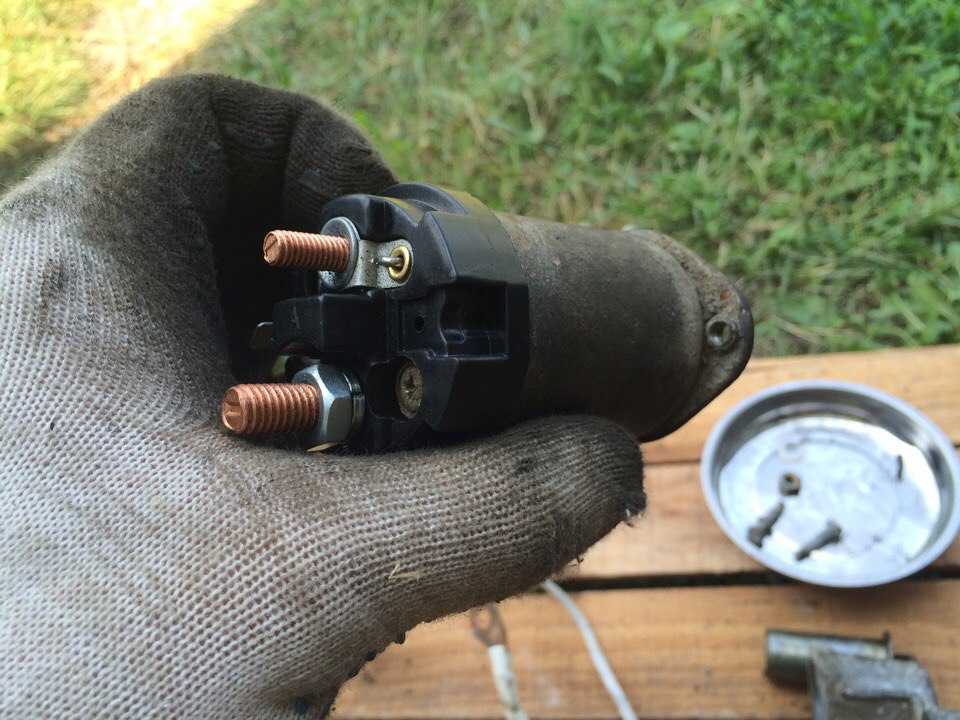

Ремонт втягивающего реле стартера

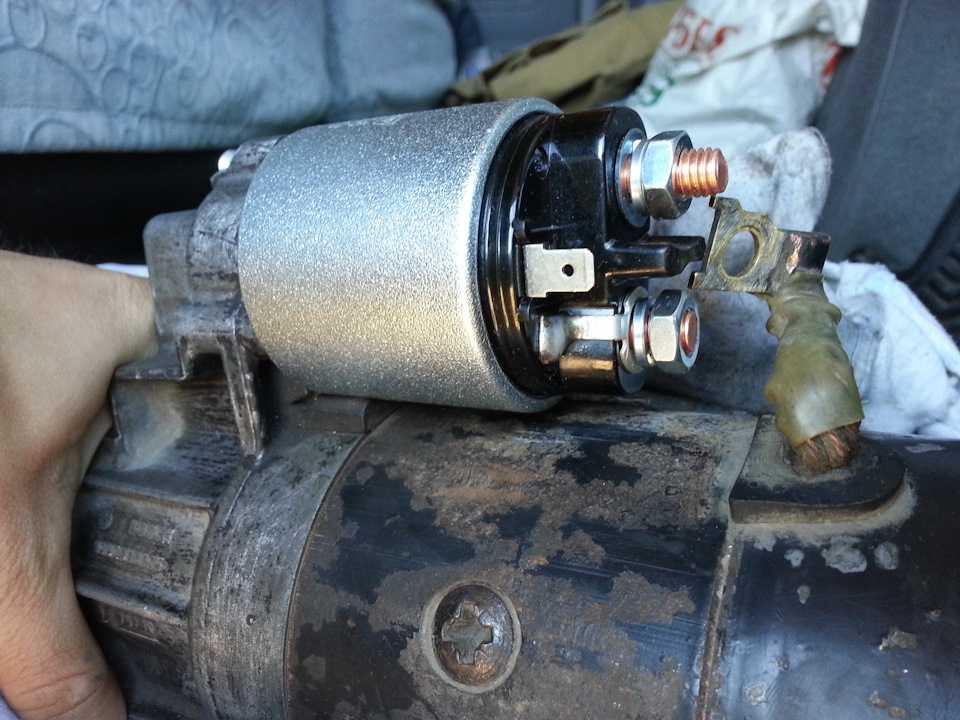

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

При поломке агрегата необходимо проверить работоспособность управляющего реле. Рекомендуется затянуть винт крепления и убедиться в отсутствии окислов на контактных пластинах и проводке.

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

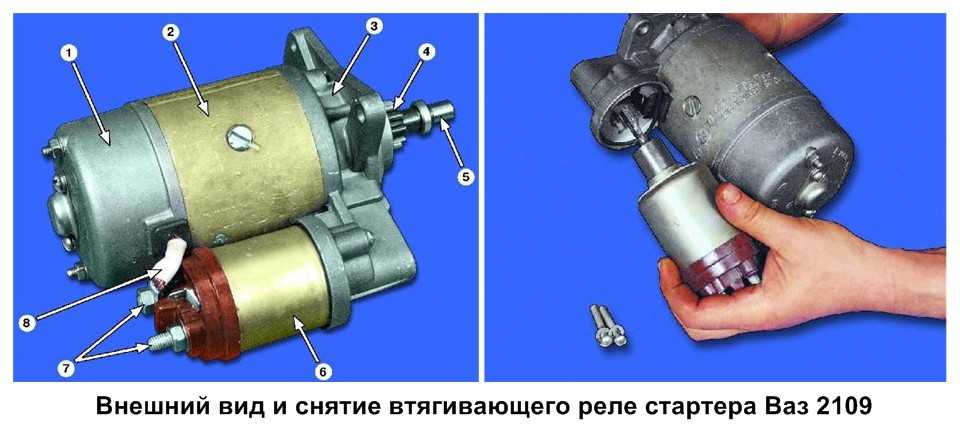

Владелец может снять реле на установленном стартере. После отключения батареи производится очистка поверхности электромагнита от грязи, а затем нужно отсоединить провода (закреплены гайками).

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

где он находится и как его снять и поменять, используя схему подключения

Стартерный механизм считается одним из основных в системе зажигания, поскольку его правильная работа позволяет обеспечить запуск ДВС. Ремонт стартера ВАЗ-2107 или его замена потребуется в случае отказа узла и при появлении первых симптомов неисправности.

Содержание

• 1 Устройство стартера ВАЗ-2107 и принцип его работы
  • 1.1 Конструктивные особенности
  • 1. 2 Месторасположение стартера в автомобиле
  • 1.3 Схема подключения устройства
• 2 Основные причины неисправности стартера
• 3 Как проверить стартер на работоспособность?
  • 3.1 Проверка стартера без снятия
  • 3.2 Проверка стартера со снятием
• 4 Как отремонтировать стартер автомобиля своими руками?
  • 4.1 Разборка устройства
  • 4.2 Дефектовка деталей стартера
  • 4.3 Особенности сборки
• 5 Как заменить стартер на ВАЗ-2107?
• 6 Видео «Наглядное пособие по ремонту стартерного узла»

[ Раскрыть]

[ Скрыть]

Устройство стартера ВАЗ-2107 и принцип его работы

Стартерный узел на отечественных «семерках» — это четырехполосный электрический мотор, оснащенный четырьмя токами. Данный узел представляет собой двигатель постоянного напряжения. Его поломка приведет к тому, что коленчатый вал силового агрегата не сможет прокручиваться при попытке запуска мотора.

Конструктивные особенности

На отечественных «семерках» может устанавливаться одна из двух моделей стартерных устройств:

• 4216. 3708-02;
• 5722.3708.

Конструкция стартерного устройства модели 4216.3708-02 для ВАЗ-2107

Устройство механизма 4216.3708-02:

• 1 — передняя защитная крышка устройства;
• 2 — уплотнительный элемент, предназначен для защиты узла от попадания влаги и пыли внутрь конструкции;
• 3 — обгонная муфта, оснащается шестеренкой приводного устройства;
• 4 — сам рычаг привода;
• 5 — перегородка, разделяющая две составные части механизма;
• 6 — стяжная шпилька;
• 7 — шток;
• 8 — втягивающее реле механизма;
• 9 — шайбы, предназначенные для регулировки;
• 10 — кожух шкива якорного устройства;
• 11 — стопорная шайба;
• 12 — задняя защитная крышка, выполненная из металла;
• 13 — держатель щеточного механизма;
• 14 — корпус, в который установлено статорное устройство;
• 15 — якорный узел механизма;
• 16 — ось, на которую монтируется рычажное устройство приводного узла;
• 17 — стопорное металлическое кольцо;
• 18 — уплотнительный элемент, выполненный в виде кольца;
• 19 — ограничитель, выполнен в виде кольца и предназначен для ограничения хода шестеренки.

Конструкция стартерного устройства для «семерки» 57722.3708

Основные конструктивные элементы модели 5722.3708:

• 1 — гайки, используются для фиксации задней крышки механизма к основной части устройства;
• 2 — задняя крышка узла, производится из металла;
• 3 — болты, использующиеся для фиксации щеточного механизма;
• 4 — пружинные элементы для щеток;
• 5 — непосредственно щеточный механизм;
• 6 — статорный узел, оборудуется магнитными элементами;
• 7 — якорное устройство;
• 8 — упорная шайба;
• 9 — опора шкива якорного механизма;
• 10 — центральная шестеренка редукторного устройства;
• 11 — планетарные шестеренки редукторного механизма;
• 12 — основной вал приводного узла;
• 13 — наружная шестеренка редукторного устройства, оборудованная внутренними зубчиками;
• 14 — уплотнительный элемент, выполненный в виде кольца, используется для того, чтобы не допустить негативного воздействия воды и пыли на конструкцию устройства;
• 15 — опора шкива приводного механизма;
• 16 — упорная шайба;
• 17 — стопорный элемент для шкива приводного устройства, выполнен в виде кольца;
• 18 — еще один стопорный компонент, только предназначенный для рычага приводного узла;
• 19 — шайба;
• 20 — муфта рычага приводного узла;
• 21 — опора рычага;
• 22 — рычаг приводного устройства;
• 23 — сам приводной узел;
• 24 — элемент ограничения хода приводного узла, выполнен в виде кольца;
• 25 — запорное кольцо ограничительного элемента;
• 26 — втягивающее реле механизма;
• 27 — болты, использующиеся для фиксации втягивающего реле устройства;
• 28 — возвратный пружинный элемент;
• 29 — сердечник втягивающего реле механизма;
• 30 — защитная крышка механизма, устанавливающаяся спереди;
• 31 — стяжные шпильки устройства.

Месторасположение стартера в автомобиле

Независимо от модели устройства, узел монтируется в моторном отсеке. Стартерный механизм можно увидеть справа от блока цилиндров силового агрегата. Он фиксируется в посадочном месте посредством трех винтов и крепится на картере системы сцепления.

Фотогалерея

На фото — место монтажа стартерного устройства на «семерке» Место расположения стартерного механизма на ВАЗ-2107

Схема подключения устройства

На автомобилях ВАЗ-2107 схема подключения стартерного механизма будет одинаковой, независимо от модели устройства:

• 1 — генераторный узел, необходим для зарядки АКБ и выработки напряжения при заведенном моторе;
• 2 — АКБ;
• 3 — стартерный узел;
• 4 — реле активации механизма;
• 5 — блок;
• 6 — выключатель зажигания.

Схема подключения стартерного механизма

Основные причины неисправности стартера

Причины, по которым на инжекторе или карбюраторе ВАЗ-2107 перестает работать узел и требуется его снятие и разборка:

1. Аккумулятор. Батарея на карбюраторных и инжекторных ДВС может разрядиться полностью либо выйти из строя. Возможно, АКБ разряжена не до конца, но оставшегося заряда недостаточно для прокручивания стартерного механизма и коленвала. Проблема разряда решается методом подзарядки, а неисправный аккумулятор придется менять на новый.
2. Окисление контактных частей на батарее. При наличии окисления на выводах устройства появится белый налет. Его надо аккуратно удалить с помощью щетки либо мелкозернистой наждачной бумаги.
3. Неисправность контактных составляющих стартерного узла. Возможно, они повреждены или на них появился нагар. На контактах механизма может образоваться окисление.
4. Произошел обрыв в обмотках устройствах либо электрической цепи, к которой подключен узел. Потребуется детальная диагностика и прозвон электролиний.
5. Износился щеточный узел либо произошло подгорание коллекторного устройства. Такие проблемы решаются путем замены составляющих элементов.
6. Появление замыкания в обмотках либо на держателе щеток. Замыкание свидетельствует о неисправностях в электрической составляющей. Нужна прозвонка.
7. Неполадки в работе втягивающего реле. О такой неисправности сообщат многократные щелчки либо произвольное отключение устройства. Проблема, как правило, обусловлена снижением величины напряжения в бортовой сети машины. На реле надо проверить контакты.
8. Неисправности в работе бендикса. Этот элемент называется муфтой свободного хода.
9. Повреждение зубчиков приводного механизма либо маховика. Изношенные элементы подлежат замене.
10. Износ подшипниковых устройств либо пружинных элементов втягивающего реле. Эта деталь обычно не подлежит ремонту, поэтому ее надо менять.

О причинах неполадок в работе стартерных механизмов рассказал канал Автоэлектрика ВЧ.

Как проверить стартер на работоспособность?

Прежде чем отремонтировать устройство, надо произвести его диагностику. Это позволит определить тип неисправности и порядок действий при выполнении ремонта своими руками. Есть два вариант проверки стартера — со снятием либо без него.

Проверка стартера без снятия

Чтобы произвести диагностику работы стартерного устройства без демонтажа, потребуется металлическое изделие. Оно будет использоваться для замыкания контактных клемм на выходе механизма. В качестве металлического предмета можно применить кусок электрокабеля либо отвертку с оголенным стержнем.

При наличии искрения, но отсутствии прокручивания стартерного устройства, делается следующее:

1. Выполняется диагностика контактных клемм на АКБ, нужно убедиться в отсутствии окисления на выводах. При наличии налета белого или другого цвета очистка выполняется с помощью наждачной бумаги. При ее отсутствии можно воспользоваться ножом, но действовать надо аккуратно.
2. Проверяется работа втягивающего реле. Следует разбирать узел и в случае необходимости заменять устройство.
3. Производится диагностика целостности электроцепи между втягивающим реле устройства и самим механизмом. Узел также придется разобрать. Причина может заключаться в повреждении проводки.

Стартерный узел вращает коленвал, но вращение недостаточное для запуска мотора:

1. Надо проверить заряд аккумулятора и при необходимости восполнить его. При отсутствии возможности подзарядки допускается «подкурить» машину от транспортного средства с заряженной батареей.
2. Требуется диагностика целостности кабелей питания, подключенных к стартерному механизму. Возможно, произошел обрыв или пробой изоляции.

При прокручивании ключа в гнезде замка коленвал не проворачивается, а раздаются щелчки устройства:

1. Разряд батареи. Требуется подзарядка.
2. Повреждены контакты либо их плохое качество. Речь идет о контактных элементах, подсоединенных к стартерному узлу. Надо проверить целостность деталей и выполнить их подтяжку при необходимости.

Если описанные выше действия не помогли, надо проверить работу тягового реле. Также проблема может заключаться в работе замка зажигания. Если диагностика не позволила определить причину, потребуется разбор и проверка выключателя. Чтобы точно убедиться в неработоспособности замка, надо качественно прочистить все контакты и места соединений.

Пользователь Аккумуляторщик показал, как можно проверить ток стартерного устройства на механизме, не снятом с автомобиля.

Проверка стартера со снятием

После снятия стартерный механизм надо надежно зафиксировать в тисках. Делать это следует аккуратно, чтобы не повредить устройство. Затем к нему нужно подключать питание от батареи и с использованием отвертки или куска кабеля замкнуть контактные винты. Если механизм начал крутиться, то проблема заключается в работе втягивающего реле.

Дальнейшая диагностика:

1. Чтобы убедиться в работоспособности тягового реле, к нему подключается положительный вывод от батареи. Отрицательный контакт соединяется с корпусом механизма. Если этот элемент рабочий, то якорное устройство выдвинет шестеренку. Этого можно не увидеть, но раздастся характерный щелчок.
2. Затем производится проверка целостности щеточного механизма и якоря, для этого на узел подается 12-вольтное напряжение. Чтобы проверить работу якорного устройства, берется бытовая лампа на 220 вольт и соединяется в место разрыва между обмоткой и шкивом. Если в результате подключения источник освещения стал гореть либо появляются искры, то якорный элемент подлежит замене. При искрении можно услышать запах гари.
3. Для диагностики щеточного узла используется лампа на 12 вольт. Устройство подключается к щеточному узлу либо корпусу механизма. Если в результате подключения источник освещения стал гореть, то щетки подлежат смене.
4. Выполняется диагностика бендикса. Для этого нужно уложить мягкую прокладку вокруг детали и зажать ее в тиски. Надо проверить качество функционирования самой муфты. Если в результате физического воздействия она проворачивается в разные стороны, то бендикс подлежит замене. Муфта должна прокручиваться только в одну сторону.

При выполнении диагностики стартера на ВАЗ-2107 надо помнить, что большинство неисправностей обусловлены неполадками электроцепей, а также аккумулятора или втягивающего реле.

Как правильно демонтировать стартер?

Чтобы снять устройство, надо действовать следующим образом:

1. Машина ставится в гараж с ямой либо на эстакаду. Поднимается рычаг ручного тормоза, чтобы избежать скатывания транспортного средства.
2. Открывается моторный отсек, от батареи отсоединяется провод массы. Клеммный зажим надо заранее ослабить гаечным ключом.
3. При помощи торцевого ключа на 10 выполняется откручивание винтов, которые фиксируют теплозащитный кожух стартерного механизма.
4. Выполняется снятие воздушного фильтрующего устройства, затем демонтируется его корпус. Также нужно отключить патрубок подачи воздушного потока.
5. Используя торцевой ключ на 13, выполняется откручивание гайки, которая крепит щиток стартерного устройства. Затем этот элемент демонтируется.
6. При помощи того же ключа на 13 производится откручивание трех винтов, которые фиксируют корпус стартерного механизма. Ключ потребуется с удлинителем. Самый нижний винт удобнее будет выкручивать из-под днища, из ямы.
7. Гаечным ключом выполняется откручивание гайки, которая крепит наконечник кабеля, подключенного к положительному выводу батареи.
8. Кабель с контактом, подключенным к пусковому реле, отключается.
9. Производится демонтаж стартерного механизма. При снятии надо действовать со стороны задней стенки подкапотного пространства.

Канал Dvigatel рассказал о выполнении демонтажа стартерного устройства на автомобилях ВАЗ-2107.

Если у автомобиля инжекторный двигатель

При выполнении работ на автомобиле, оборудованном инжекторным ДВС, надо демонтировать растяжку впускной магистрали. Она подключается непосредственно к силовому агрегату. Также на инжекторных моторах вместо одной гайки, которая крепит щиток стартерного механизма, используется две.

Если у автомобиля карбюраторный двигатель

Основная особенность выполнения работ по демонтажу на карбюраторных ДВС заключается в необходимости снятия корпуса воздушного фильтра. Без этого снять узел не получится.

Как отремонтировать стартер автомобиля своими руками?

Процедура ремонта стартера ВАЗ-2107 включает в себя два этапа. Речь идет о разборке устройства и дефектовке его составляющих деталей.

Разборка устройства

При выполнении разбора устройства надо поменять дефектные детали на новые:

1. Сначала выкручивается гайка, расположенная на нижнем контактном винте втягивающего реле. От винта отключается вывод с обмотками, для этого демонтируется пружинный элемент, а также две шайбы. Откручивается три болта, которые фиксируют само реле к крышке механизма. Винты расположены со стороны приводного устройства. Придерживая якорный механизм, выполняется снятие втягивающего реле.
2. Из якорного механизма извлекается пружинный элемент. Якорь тянется вверх и выводится из зацепления с рычагом приводного устройства. Элемент извлекается.
3. Откручивается два болта, фиксирующие защитный кожух устройства, затем защита снимается. С помощью отвертки поддевается стопорное кольцо шкива роторного механизма, а также шайба. Откручивается два стяжных винта, после чего крышка отсоединяется со стороны приводного устройства от корпуса механизма. Демонтаж производится вместе со статорным устройством.
4. Откручиваются болты, которые крепят обмотку статорного механизма и соединительную электроцепь. Перемычки отсоединяются от держателя щеток. Производится демонтаж изолирующей трубки.
5. Крышка стартерного механизма со стороны коллекторного устройства отсоединяется от корпуса.
6. Из механизма для фиксации щеток извлекается перемычка обмоток. Производится демонтаж щеток статора, а также пружинного элемента, эти детали надо поддеть с помощью отвертки.
7. Выполняется выпрессовка заднего подшипникового устройства, сделанного в виде втулки. Эта деталь располагается на задней крышки стартерного механизма. Для снятия потребуется оправка соответствующего диаметра. Также извлекается шплинт оси рычага приводного механизма, он расположен в передней крышке. Для выполнения этой задачи понадобится отвертка с плоским лезвием.
8. Производится снятие резиновой заглушки, после чего из зацепления с бендикосм выводится рычаг приводного устройства. Выполняется демонтаж якорного механизма с муфтой.
9. Затем надо сдвинуть упорную шайбу, которая фиксируется на шкиве якорного элемента. Она сдвигается в сторону муфты приводного устройства. Демонтируется стопорный элемент, выполненный в виде кольца, для этого его надо разжать с помощью двух отверток. При наличии щипцов лучше удобнее будет использовать этот инструмент. Муфта снимается с привода.
10. Производится демонтаж переднего подшипника из крышки механизма, для этого его надо выпрессовать. Процедура выполняется со стороны приводного устройства.

Канал Ремонт и обслуживание авто показал процедуру самостоятельной разборки стартерного механизма для классических моделей ВАЗ.

Дефектовка деталей стартера

Дефектовка составляющих элементов выполняется так:

1. Сначала производится замер высоты щеток на механизме. Со временем детали изнашиваются. Поэтому, если высота составит 1,2 см или меньше, щетки подлежат замене.
2. Выполняется визуальная проверка состояния обмотки. На ней не должно быть следов повреждения изоляции или ее прогара. На полюсах статорного устройства должны отсутствовать механические повреждения в виде трещин и других дефектов. При их наличии обмотка подлежит замене либо перемотке.
3. Осматривается втулка на крышке со стороны коллекторного устройства. Она не должна быть изношенной, трещины или любые другие дефекты не допускаются.
4. Выполняется визуальная проверка якорного элемента. На нем не допускается наличие задиров, забоин, в частности, речь идет о шлицах и вале. На коллекторном механизме якоря не должно быть следов подгорания, иначе он подлежит замене.
5. Затем надо проверить, насколько легко якорное устройство втягивающего элемента перемещается. Нужно убедиться, что контактные винты пластины замыкаются, для этого потребуется омметр либо мультиметр.
6. Осматриваются шестеренки муфты приводного устройства. На ее зубчиках не должно быть следов износа.
7. Выполняется визуальная проверка рычага приводного механизма. На нем не допускаются следы трещин и прочих дефектов, а также износ пазов.

Одно из слабых устройств стартера ВАЗ-2017 — бендикс, но зачастую ремонту он не подлежит, только замене.

Канал altevaa TV рассказал о проверке обмоток с целью определения их неисправностей и выполнения замены деталей.

Особенности сборки

Процедура сборки выполняется в обратном порядке:

1. При необходимости производится прочистка поверхности коллекторного устройства якоря. Для чистки используется наждачная бумага мелкой зернистости. После очистки коллекторный механизм надо обдуть сжатым воздушным потоком, а также обработать топливом либо спиртовым раствором.
2. Затем шлицевая поверхность шкива якорного элемента обрабатывается моторной жидкостью. Также обработке подлежат цапфы шкива, шестеренка приводной муфты и подшипниковые элементы, расположенные в крышках устройства.
3. Когда сборка механизма будет завершена, с помощью штангенциркуля выполняется диагностика осевого зазора вала якорного устройства. Для этого вал перемещается в одну сторону — к коллекторному механизму, а затем в другую — к приводу. Надо произвести замер разности параметров выступания шкива из крышки со стороны приводного элемента. Величина зазора должна составить не больше 0,5 мм.

Как заменить стартер на ВАЗ-2107?

Процедура демонтажа описана в разделе про диагностику устройства со снятием. Процесс снятия мало чем отличается на инжекторных и карбюраторных ДВС.

Для установки выполняются следующие действия:

1. Производится монтаж механизма в посадочное место. Сначала закручивается наиболее длинный винт для фиксации устройства, а потом оставшиеся короткие болты.
2. Все винты затягиваются, чтобы надежно зафиксировать узел.
3. Выполняется подключение силового, а также управляющего кабеля. Производится затяжка гаек, фиксирующих клеммные зажимы.
4. Выполняется прикручивание опоры жгута с кабелями механизма.
5. К аккумуляторной батарее подключаются клеммы, зажимы затягиваются гаечным ключом.
6. Если устройство оснащено грязезащитным щитком, он устанавливается на место. Выполняется закручивание болта, фиксирующего кожух.

 Загрузка …

Видео «Наглядное пособие по ремонту стартерного узла»

Канал Будни Автобизнес представил ролик, где подробно показано руководство по ремонту стартерных механизмов на классических моделях ВАЗ.

Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил полностью разобрать свой б/у стартер, чтобы на наглядном примере показать как происходит его разборка и последующий ремонт устройства. Также опишу втягивающее реле, которое часто является причиной неработоспособности самого стартера. Пожалуй, стоит начать с этого.

Чистка копейки от нагара на втягивающем реле

Все это лучше делать на снятой детали, о чем можно прочитать здесь . После этого с помощью глубокой головки и ключа откручиваем три гайки крепления крышки к корпусу, как это хорошо видно на фото ниже:

Когда все гайки откручены, необходимо с одной стороны надавить на все болты, а с обратной стороны вытащить: будет мешать провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет очистить от налета и нагара, если они есть. Также необходимо открутить сами копейки (всего две штуки), открутив две гайки снаружи крышки:

А потом их можно вынуть руками, с обратной стороны:

Так же тщательно зачистить мелкой наждачной бумагой до блеска:

После выполнения этой несложной процедуры можно все переустановить в обратный порядок. Если проблема была именно в сгоревших копейках, то она точно исчезнет!

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере тоже могут изнашиваться и вызывать выход агрегата из строя. В этом случае их необходимо заменить. На автомобилях семейства «классика» стартеры немного отличаются друг от друга. А вот при замене щеток особой разницы не будет. Либо нужно будет снять заднюю крышку, под которой они находятся, предварительно открутив пару болтиков. Либо открутить всего один болт, стягивающий защитную скобу, под которой находятся щетки:

А вот так все выглядит после:

Всего 4 кисти, каждая из которых доступна для удаления через отдельное окно. Достаточно просто открутить один болт его крепления:

А затем, нажав на пружинную скобу, поддеть ее отверткой, и она легко снимается:

Все остальные вынимаются там же образом, и вам нужно изменить их все сразу. Установка осуществляется в обратном порядке.

Разборка стартера ВАЗ 2107 и замена основных узлов

Для разборки стартера нам понадобится следующий инструмент:

• Торцевая головка 10
• Трещотка или кривошип
• Отвертка ударная или силовая 8

  Отвертка плоская 0 8 под ключ

• Молоток
• Гаечный ключ (в моем случае 19)

Сначала ключом на 10 откручиваем две гайки, которые показаны ниже:

Затем снимите крышку, поддев ее отверткой, если необходимо:

После этого можно снять корпус со штырьков вместе с обмоткой:

Если необходимо заменить обмотку, то тут нам и понадобится силовая отвертка. Необходимо открутить по 4 болта на корпусе с каждой стороны, как наглядно показано ниже:

После этого пластины, прижимающие обмотку, опускаются, и ее можно смело снимать:

Начиная с части с якорем бесплатно, вы можете начать его демонтаж. Для этого тонкой отверткой подденьте пластиковую скобу, на фото ниже она показана после смещения:

И вынимаем якорь из передней крышки корпуса стартера:

А чтобы снять муфту с вала, надо снова снять стопорное кольцо отверткой:

И после этого легко снимается с вала ротора:

При необходимости ремонта или замены отдельных деталей покупаем новые и устанавливаем их в обратном порядке.

Главная » Без рубрики » Ремонт и разборка стартера на ВАЗ 2107 9 своими руками0003

p2106-code — Googlesuche

AlleBilderVideosShoppingMapsNewsBücher

suchoptionen

Tipp: Begrenze diesuche auf deutschsprachige Ergebnisse. Du kannst deinesuchsprache in den Einstellungen ändern.

P2106 OBD-II-Fehlercode: Drosselklappen-Steuersystem…

vermin-club.org общий OBD-II-Code für das Motorsteuergerät (ECM), das einen schwerwiegenden Fehler in einem System erkennt, der dazu führt, . ..

P2106 Код неисправности OBD-II: система управления приводом дроссельной заслонки …

www.yourmechanic.com › Статьи система, вызывающая переход ECM в режим отказа и ограничение …

Код P2106 – что это значит и как его исправить – OBD2PROS

obd2pros.com › коды неисправности › p2106

общий диагностический код неисправности, который возникает, когда PCM/ECM обнаруживает серьезную неисправность в системе, из-за которой PCM переходит в «автоматический режим» или …

P2106 Система управления приводом дроссельной заслонки — принудительное ограничение мощности

www.obd-codes.com › p2106

Код P2106 устанавливается PCM, чтобы заставить систему управления приводом дроссельной заслонки ограничить уровень мощности двигателя. Этот код может быть связан с дроссельной заслонкой …

OBDII-диагностика. Определение Fehlercode для кода P2106. Урсачен…

obdii.pro › code › P2106

Система управления приводом дроссельной заслонки — принудительное ограничение мощности. Все коды в приложениях для iPhone / iPad, Android или Microsoft Windows Gerät.

Что такое код двигателя P2106 [Краткое руководство] — YouTube

www.youtube.com › смотреть

10.03.2021 · Что такое код двигателя P2106 [Краткое руководство]. Смотреть позже. Делиться. Копировать ссылку. Информация. Покупка. Tap …
Dauer: 0:36
Прислан: 10.03.2021

P2106 TAC System Forced Limited Power (2004 Ford Explorer)

www.youtube.com › смотреть

20.04.2013 · На этом видео мы увидеть очень распространенный код, который мы, сборщики трансов, часто видим. Причина этого…
Dauer: 21:18
Прислано: 20.04.2013

Ремонт OBD Код ошибки P2106 Решение — PartsAvatar.ca

partsavatar.ca › Статьи › Все коды OBD Проблемы в модуле управления силовым агрегатом. Неисправный PCM может привести к остановке двигателя и остановке автомобиля…

DTC P2106

• RAHMENDATEN sind verfügbar.
