При запуске стартер щелкает, но не крутит (причины и ремонт)

Содержание

1. Конструкция стартера
2. Причины щелчков при запуске двигателя, проверка и  решения проблемы
3. Неисправности втягивающего реле
4. Сердечник стартера
5. Механические проблемы
6. Видео: Как проверить стартер, Щёлкает, но не крутит

Ничто так не приблизило ранние автомобили к массовости, как изобретение электростартера: пусковая рукоять была и неудобна, и небезопасна. За более чем сто лет использования конструкцию автомобильных стартеров успели «вылизать» практически идеально, но и сейчас она доставляет проблемы. Из них самая характерная – щелчки под капотом при запуске мотора, но двигатель стартер не крутит.

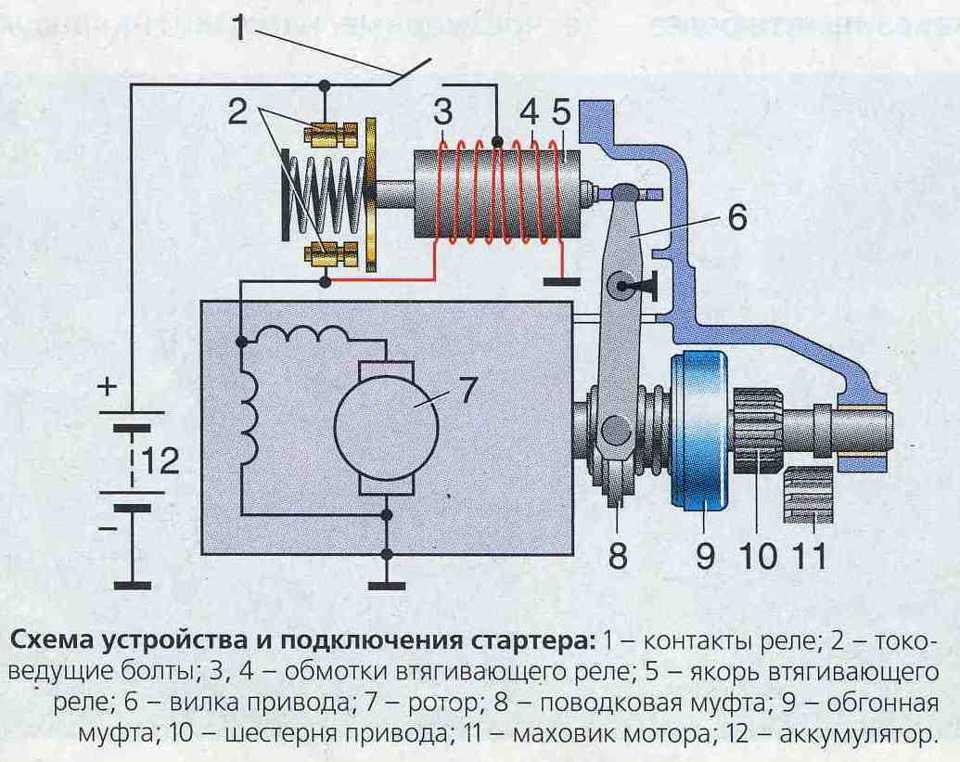

Конструкция стартера

Независимо от конкретного исполнения (редукторный/безредукторный, со статорной обмоткой или без нее), электростартер имеет в составе втягивающее реле. Этот электромеханический узел выполняет одновременно две функции:

1. Он выталкивает вперед бендикс и приводную шестерню, позволяя ей сцепиться с зубчатым венцом маховика.
2. Он разгружает контакты замка зажигания: ток, потребляемый стартером, велик, а втягивающее реле позволяет управлять стартером с помощью сравнительно малого тока.

Конструкция втягивающего реле проста: в его корпусе размещаются две обмотки разной мощности, втягивающие (откуда и название) в себя сердечник. На сердечнике установлена вилка, через рычаг перемещающая бендикс, а в конце хода сердечник замыкает силовые контакты («пятаки»), подающие питание на стартер напрямую от аккумулятора.
Две обмотки используются для снижения потребления тока: чтобы втянуть сердечник, необходимо большее усилие, чем для его удержания на месте. Как только сердечник втягивающего реле замыкает «пятаки», втягивающая обмотка оказывается зашунтированной, и работает только удерживающая обмотка.

Причины щелчков при запуске двигателя, проверка и  решения проблемы

Неисправности втягивающего реле

Таким образом, нетрудно додуматься до причин, по которым щелчок втягивающего реле может не сопровождаться срабатыванием стартера.
Простейшая из них – это проблемы с питанием: севший аккумулятор, окислившиеся клеммы. В момент, когда втягивающее реле включает обмотку стартера, происходит резкое падение напряжения, а с ним в строгом соответствии с законом Ома и тока в удерживающей обмотке. Энергии магнитного поля уже не хватает на то, чтобы противодействовать возвратной пружине втягивающего, и сердечник отходит наружу, разрывая цепь стартера. В зависимости от состояния автомобиля и аккумулятора это выливается как в одиночный щелчок стартера, так и в «пулеметную очередь» щелчков из-под капота.

Поэтому первое, что стоит проверить – это заряд аккумулятора, осмотреть клеммы на АКБ и при необходимости зачистить их. Уже гарантировав себе поступление электроэнергии «по назначению», приступаем к дальнейшей проверке.

Сердечник стартера

Сердечник стартера может и банально подклинивать внутри обмотки из-за грязи или ржавчины, что также вызовет щелканье стартера. Необязательно для этого иметь приличный пробег. Например, на RenaultFluence и Latitude автору доводилось неоднократно видеть это на новом автомобиле. «Ремонт» тут прост: достаточно упереть в корпус втягивающего реле твердый предмет (например, удлинитель из набора инструмента) и нанести по нему резкий, но несильный удар. После этого практически всегда втягивающее реле восстанавливает работоспособность без серьезных проблем в дальнейшем и щелчки исчезают.

Контактам втягивающего реле приходится коммутировать очень большой ток – так, обычный киловаттный электростартер потребляет более 400 ампер в момент включения, пусковой ток электродвигателей в разы превосходит номинальный. При выключении стартера в размыкающихся контактах возникает искра, приводящая к эрозии – в результате в один момент реле оказывается неспособно подать питание на обмотки стартера.

Рецепт лечения здесь известен с советских времен – о чистке «пятаков» автомобилистам было известно не понаслышке. Однако сейчас часто на автомобилях применяются неразборные втягивающие реле: в таком случае придется менять втягивающее в сборе.

При обрыве или перегорании удерживающей обмотки мотор не удастся запустить: как только «пятаки» замкнутся, возвратная пружина, упругости которой не противодействует удерживающая обмотка, разорвет цепь. При этом заново сработает удерживающая обмотка, и из-под капота раздастся характерный высокочастотный треск. Проверить состояние обмотки можно даже без омметра, вытащив стартер и подключив напрямую к аккумулятору (корпус на «массу», плюсовую силовую клемму – на обе клеммы втягивающего, питание и управление). Если плоской отверткой «помочь» бендиксу оставаться в выдвинутом состоянии, то стартер с неисправной удерживающей обмоткой будет спокойно крутиться.

Может быть неисправен и сам стартер – втягивающее реле нормально подает питание, но толку от этого нет. Большинство стартеров имеют статор в виде постоянных магнитов, и обмотка у них есть только на роторе. Износ щеток или ламелей коллектора приведет к тому, что при нормальном питании стартер не сможет вращаться. Частые длительные попытки запуска мотора тоже способны вызвать проблемы: перегрев статорной и/или роторной обмотки вызовут повреждение межвитковой изоляции, далее – короткое замыкание и перегорание обмотки.

«Дедовский» способ проверки очень прост, и при достаточной доступности стартера из-под капота даже не потребует снятия стартера. Аккуратно замкните силовые контакты на корпусе втягивающего реле отверткой или гаечным ключом (внимание – не касайтесь при этом «массы»!). При этом питание на обмотку стартера пойдет напрямую без участия втягивающего реле. К тому же этот способ безопасен, так как без срабатывания втягивающего реле стартер не войдет в зацепление с маховиком, и не будет риска случайно завести машину, стоящую на передаче.

Если включенный напрямую стартер крутится без проблем – то виновато втягивающее. Второй «дедовский способ» окончательной проверки груб, но не менее эффективен в гаражных условиях: нужно попытаться затормозить бендикс работающего стартера прочным предметом (обычно к шестерне прижимают плоскую сторону молотка). Если стартер при этом останавливается – явен недостаток мощности, указывающий либо на межвитковое замыкание, либо на отказ одной из обмоток, если в конкретном стартере их несколько включено параллельно.

Использование широко распространенных мультиметров для проверки стартера малоэффективно: даже сопротивление измерительных щупов у них часто само по себе сопоставимо с сопротивлением отдельной обмотки. Единственное, на что можно рассчитывать – это на возможность прозвонки ротора на «массу» в поисках коротких замыканий. Для этого один щуп закрепляется на сердечнике ротора, вторым по очереди нужно прикасаться к каждой отдельной ламели (контактной пластине) ротора. Замыканий на корпус здесь быть не должно.

Механические проблемы

Редко на автомобилях с большим пробегом возможно простое утыкание бендикса в зуб венца. Изначально и зубчатый венец маховика, и зубья бендикса имеют заходные фаски, позволяющие шестерням сцепиться даже при неточном попадании зуба бендикса на пропуск между зубьями маховика. Износ со временем приводит к затуплению заходных фасок, при этом возможна ситуация, когда зуб бендикса упрется в зуб маховика, не дав сердечнику втягивающего реле дойти до конца хода и замкнуть силовые контакты.

«Оживить» машину можно просто: либо замкнуть между собой клеммы на втягивающем реле, чтобы ротор провернулся в другое положение, либо, если нет удобного доступа к стартеру, провернуть сам коленвал за шкив генератора или гидроусилителя с помощью торцевой головки и трещотки. Но это метод «аварийный» — не стоит откладывать ремонт, поскольку подобные проблемы продолжатся в дальнейшем.

Видео: Как проверить стартер, Щёлкает, но не крутит

Печать

Стартер щелкает, но не крутит, в чем причина?

Добрый день.  Многим автолюбителям знакома ситуация, когда стартер щелкает, но не крутит. Как на зло, такие ситуации происходят в самый неудобный момент, например, на заправках или при выезде на работу.

В сегодняшней статье, мы расскажем как определить неисправность и, если это возможно, завести автомобиль, чтобы доехать до места ремонта.

Прежде чем рассказывать алгоритм поиска неисправности, давайте рассмотрим устройство стартера.  Для наглядности  посмотрите это видео:

Как видите стартер представляет собой обычный двигатель постоянного тока и реле. Когда вы поворачиваете ключ в замке зажигания и слышите щелчок, щелкает именно втягивающее реле (катушка и контакты в верхней части экрана на видео).  Если стартер не вращается, но щёлкает возможны следующие варианты:

• сел аккумулятор.
• отказало реле включения стартера
• подгорели контактные пятаки во втягивающем реле.
• износились щетки стартера.
• якорь стартера заклинил.
• на стартер не подается силовой плюс (т.к. если нет массы не будет даже щелчков втягивающего)

Ниже мы разберем каждую из этих неисправностей подробно, и расскажем, при каких неисправностях получится завести  автомобиль, на месте, при помощи имеющегося стартера, чтобы доехать до сервиса.

Сильно разряжен аккумулятор — самая частая причина щелчков при повороте ключа зажигания.

Выглядит эта неисправность вот так:

В нашем видео видно, что старте, сначала, стартер еле еле крутит двигатель, а потом просто трещит…. При сильном разряде аккумулятора стартер даже не попытается провернуть двигатель а сразу издаст противные щелчки.

Дело в том, что напряжения батареи не хватает даже для срабатывания втягивающего реле!

Варианты решения проблемы:

• прикурить от другого автомобиля (про это у нас на сайте есть отдельная статья).
• завести автомобиль с толкача/буксира (если он с МКПП).
• снять и зарядить аккумулятор.

Стартер у вас исправен!

Отказ реле стартера.

Отказ реле проявляется в виде тихого щелчка при  повороте ключа.

В этом случае можно завести машину при помощи простой отвертки. Делается это вот так:

Внимание! Если вы не уверены в своих силах, не стоит это делать. Лучше обратиться к специалистам или вызвать эвакуатор. Если допустить ошибку при таком запуске, возможно непроизвольное движение автомобиля или возгорание вследствие короткого замыкания.

Автомобиль с механической коробкой передач:

• ставим на стояночный тормоз.
• включаем нейтральную передачу.
• открываем капот и готовим плоскую отвертку.
• поворачиваем ключ в замке зажигания в положение  зажигание включено.
• при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с автоматической (+вариатор и робот) коробкой передач:

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
• открываем капот и готовим отвертку (возможно две).
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
• при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Подгорели контактные пятаки во втягивающем реле.

Эта  неисправность проявляется в виде громких щелчков при повороте ключа в положение старт и отпускании ключа. В некоторых случаях возможно срабатывание стартера.

Вот видео пример такой неисправности:

Как быстро продиагностировать  контактные пятаки?

Всё предельно просто — открываем капот, берем отвертку, и перемыкаем вот эти две клеммы:

Если при перемыкании  проскочит искра, и вы услышите звук вращения электростартера, можете быть уверены — у вас подгорели контактные пятаки.

В этом случае,  автомобиль можно завести при помощи отвертки!

Как запустить автомобиль стартером при подгорании контактных пятаков?

Внимание! Если вы не уверены в своих силах, не стоит это делать. Лучше обратиться к специалистам или вызвать эвакуатор. Если допустить ошибку при таком запуске, возможно непроизвольное движение автомобиля или возгорание вследствие короткого замыкания.

Для того чтобы завести автомобиль при подгорании контактных пятаков необходимо одновременно перемкнуть все три контакта на втягивающем реле.

Замыкание двух контактов под гайками необходимо для вращения якоря, а замыкание управляющего контакта для того чтобы обгонная муфта (бендикс) вошла в зацепление с маховиком.

Порядок запуска автомобиля при отказе контактных пятаков:

Автомобиль с механической коробкой передач:

• ставим на стояночный тормоз.
• включаем нейтральную передачу.
• открываем капот и готовим плоскую отвертку.
• поворачиваем ключ в замке зажигания в положение  зажигание включено.
• при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда  одной отвертки Бывает мало и приходится брать две).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с автоматической (+вариатор и робот) коробкой передач:

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
• открываем капот и готовим отвертку (возможно две).
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
• при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда  одной отвертки Бывает мало и приходится брать две).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Износились щетки стартера.

Неисправность проявляется точно также как и подгорание контактных пятаков (громкие щелчки при повороте ключа зажигания),  отличие только в том, что при износе щеток стартер никогда не будет вращаться.

Проверяется то точно также при перемыкании отверткой контактов втягивающего реле.

как на этой картинке:

Стартер крутится не начинает, искренне не наблюдается.

Как завести машину?

К сожалению, этим стартером машину завести невозможно, его необходимо или отремонтировать или заменить.

Если машина оборудована механической коробкой передач, возможно, получится завести с толкача или методом буксирования.

Если машина оборудована   автоматической коробкой передач, имеет смысл вызывать буксир или эвакуатор.

Заклинил якорь стартера.

Автор статьи сталкивался с такой неисправностью несколько раз, но, как правило, щетки сразу приходят в негодность и, без разбора, вы не отличите заклинивание якоря от износа щеток.

Если, каким-то чудом, щетки выдержат, то при повороте ключа в положение старт, вы услышите очень громкий щелчок, а потом, на время, погаснут все приборы(возможно вы почувствуете специфический запах)! Точно так же проявляется отгорание массы!

В любом случае машина сама никуда не поедет. Необходимо делать диагностику и на эвакуаторе/буксире следовать к месту ремонта или стоянки.

На стартер не подается силовой плюс.

Для наглядности Посмотрите вот эту картинку:

Без контрольной лампочки или мультиметра, вы не определите эту неисправность! И вообще, без приборов, её можно спутать с износом щеток!

Как видно, если переломится силовой провод, идущий от батареи до втягивающего реле, стартер не сработает, но втягивающее реле будет щёлкать.

Если при визуальном осмотре прямого провода аккумулятор-стартер, вы не видите повреждений, вызывайте бкусир/эвакуатор и следуйте к месту ремонта и диагностики.

На этом у меня сегодня все. Пусть ситуация, когда стартер щелкает, но не крутит с вами больше не происходит. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии!

 С уважением, администратор https://life-with-cars.ru

Проблемы с производительностью

Если стартер не работает, начните с базового тестирования:

Соображения перед тестированием: Если возможно, визуально осмотрите стартер и/или опросите пилотов или операторов на предмет истории запуска. Признаки длительного запуска, запаха гари или дыма из стартера, отдачи, треснутой опоры стартера, быстро вращающегося стартера без движения винта, масла в стартере, скрежета или поврежденного зубчатого венца обычно указывают на то, что стартер работает. нуждается в ремонте, и следующие тесты не помогут. Перейдите к проблемам со стартером ниже, чтобы получить некоторые рекомендации, но, скорее всего, вам потребуется заменить или отремонтировать стартер.

ПРЕДУПРЕЖДЕНИЕ. Прежде чем приступать к поиску и устранению неисправностей стартера, убедитесь, что вы не находитесь в дуге гребного винта.

Процедура проверки : Следующая процедура проверки наиболее актуальна для стартеров Lycoming на 12/14 и 24/28 В и некоторых стартеров Continental с низкой производительностью, включая медленное прокручивание коленчатого вала и/или невозможность запуска двигателя на такте сжатия. Если стартер поврежден из-за чрезмерного запуска или заедания соленоида стартера, напряжение на первом этапе может быть ниже допустимого уровня, что неверно указывает на возможную проблему с аккумуляторной батареей. Следовательно, в таких случаях необходимо учитывать условия предварительного испытания, указанные выше, например, если пахнет горелым. Если единственным результатом подачи питания на стартер является слышимый щелчок без движения винта, подтвердите шаг два, чтобы локализовать проблему в стартере или контакторе стартера.

Запишите напряжение на аккумуляторе при проворачивании стартера

Запишите результаты проверки ниже.

Результат и анализ

Ниже 11 В / 22 В?

Да

Аккумулятор под вопросом

См. «Актуальность проверки» выше, так как закороченный стартер значительно снижает напряжение. Однако, если стартер вообще вращается, это, как правило, не является причиной короткого замыкания стартера.

Устраните проблему с аккумулятором — нет необходимости выполнять оставшиеся действия по устранению неполадок.

Нет

Перейдите к шагу 2.

Запишите напряжение на стартере при проворачивании стартера

Запишите результаты проверки ниже.

Результат и анализ

Ниже 10 В / 20 В?

Да

Для нормальной работы пускателю требуется напряжение 10/20 В. Подозреваемые кабели, клеммы и/или контакторы.

^* Если разница между шагом 1 и шагом 2 больше 2 вольт, Перейдите к шагу 3.

Нет

Напряжение на стартере остается выше 10 В / 20 В, и стартер не работает должным образом – замените стартер или обратитесь в службу поддержки HET / Sky-Tec.

Запишите напряжения между каждой кабельной клеммой и между контакторами при проворачивании пускателя

Запишите результаты теста ниже.

Аккумулятор к мастеру в вольтах

Между мастером в вольтах

Мастер к шине в вольтах

Шина к контактору пускателя в вольтах

Между контактором пускателя в вольтах

Контактор пускателя к пускателю в вольтах

Результат и анализ

Любое падение > 0,5 В?

Да

Устранить недостатки (клеммы, контакторы, переключатели).

Нет

Перейдите к шагу 4.

Запишите сопротивление между аккумулятором и землей и стартером и землей

Запишите результаты теста ниже.

Аккумулятор к земле в Ом

Пускатель к земле в Ом

Результат и анализ

Любые показания > 0,2 Ом?

Да

Очистите или отремонтируйте соединения заземления.

Нет

Замените стартер или обратитесь в службу поддержки HET / Sky-Tec.

В: Как заменить срезной штифт на стартере NL?

Система защиты от обратного удара или KPS ^® для стартеров семейства NL и NL/ec осуществляется посредством заменяемого на месте срезного штифта. При подаче питания на стартер, если шестерня входит в зацепление с маховиком и двигатель стартера вращается (или, по крайней мере, звучит так, будто он вращается), но шестерня стартера не вращается, следует заменить срезной штифт. Следуйте этим инструкциям.

В: Что может привести к поломке ведущей шестерни моего стартера?

В некоторых случаях отдача двигателя приводит к поломке ведущих шестерен стартера. Отдача связана с настройкой двигателя и может быть чем угодно: от неправильного выбора времени до проблем с топливной системой. Если отдача является обычным явлением на самолете, диагностируйте и устраните проблему, иначе замененный привод стартера может снова сломаться. Многие из наших нынешних стартеров обеспечивают защиту от отдачи и имеют гарантию от повреждений, вызванных отдачей двигателя.

В: Что может вызвать износ ведущей шестерни и/или повреждение зубчатого венца?

Это состояние связано с выдвижением и втягиванием привода стартера и влияет на все типы стартеров. Если при нормальном выдвижении шестерня выдвигается не полностью, на ведущую шестерню будет оказываться нагрузка. Если привод стартера не отключается после пуска, двигатель будет вращать шестерню, создавая нагрузку на шестерню и разрушая двигатель. В любом случае шестерня будет быстро изнашиваться или ломаться.

В: Нужно ли периодически смазывать привод стартера?

Прилипшие механические стартеры, например приводы Bendix, следует очищать уайт-спиритом и смазывать только силиконовым спреем. Не следует использовать масло или обычные консистентные смазки, так как они будут притягивать и удерживать пыль и песок, что приводит к залипанию или быстрому износу привода стартера.

Электромагнитные пускатели не требуют никакой очистки или смазки. Если стартер не будет использоваться в течение некоторого времени, вал можно смазать маслом для предотвращения коррозии.

В: Почему мой стартер периодически включается?

Есть две возможные причины этого состояния. Если это механический привод стартера (бендикс) и он периодически заедает, скорее всего, его необходимо смазать. Этот тип стартера изначально смазывается для обеспечения плавной работы. Ведущая шестерня должна перемещаться внутрь и наружу, а также вращаться. При использовании он может стать сухим, начать прилипать и не включаться или не отключаться. Мы рекомендуем смазывать стартер этого типа через каждые пятьдесят (50) часов работы.

Другим вероятным фактором прерывистого включения может быть неисправный контактор стартера. Если вы хотите проверить контактор, лучше всего делать это с приложенной нагрузкой. Сопротивления в контакторе, даже доли ома, достаточно, чтобы вызвать плохую работу или отсутствие работы из-за сильного поля тока. Например, в 12-вольтовой пусковой цепи, потребляющей 60 ампер, добавление сопротивления 0,2 Ом из-за окисленного разъема или обугленного контакта может снизить ток нагрузки до 36 ампер. Это 40-процентная потеря рабочей мощности стартера, вызванная только сопротивлением 0,2 Ом.

Для проверки цепи без нагрузки необходимо, чтобы в линию было включено большое сопротивление. Лучший способ проверки контактора — отсоединить провод от стартера и подключить его к тестеру измерителя нагрузки аккумуляторной батареи. Включите контактор и проверьте напряжение на каждой стороне контактора. Падение на 0,1 В является нормальным для нового или почти нового контактора. Если вы обнаружите падение более чем на 0,3 В, замените его.

В: Почему мой стартер срабатывает, но двигатель не заводится?

Для двигателей Continental наиболее вероятной причиной является проскальзывание адаптера стартера. Это требует замены или капитального ремонта адаптера стартера.

В: Почему после отпускания кнопки запуска стартер ненадолго остается включенным?

Это нормально для пускателя с постоянным магнитом. Хотя питание отключается при отпускании ключа/кнопки пуска, двигатель с постоянными магнитами фактически обеспечивает питание самого себя по мере торможения и будет удерживать привод стартера включенным в течение примерно полсекунды, пока он не потеряет обороты, достаточные для полного выключения.

В: Почему ведущая шестерня стартера остается включенной в течение длительного времени после отпускания кнопки/ключа запуска?

ЭТО МОЖЕТ БЫТЬ ОПАСНАЯ СИТУАЦИЯ. Контакторы стартера во многих старых самолетах могут завариться после нескольких лет эксплуатации. БУДЬТЕ КРАЙНЕ ОСТОРОЖНЫ. Заваренный контактор стартера может привести к вращению гребного винта, когда главный выключатель находится под напряжением, независимо от положения пусковой кнопки или переключателя. Замените контактор стартера. Ваш стартер также мог быть поврежден из-за этого, и, возможно, его также необходимо отремонтировать или заменить.

В: Почему мой новый облегченный стартер шумит?

Облегченные стартеры не имеют такого большого объема вокруг корпуса, поэтому они не так эффективно изолируют шум зубчатой ​​передачи от оператора. Чтобы усугубить проблему, переход от устаревшего тяжелого стартера к облегченному может также изменить стиль конструкции с прямого привода на редукторный привод, чтобы получить тот же крутящий момент привода. Стартеры с редуктором имеют совершенно другую шумовую характеристику, чем стартеры с прямым приводом.

Copyright © 2023 Hartzell Engine Technologies LLC. Все права защищены.

Посетите Hartzell Engine Technologies

Как починить стартер без его замены

У вас вышел из строя стартер, и вы хотите узнать, можно ли починить стартер без его замены? Вы пришли в нужное место, потому что мы исследовали этот вопрос, и у нас есть ответ для вас.

Современный стартер состоит из нескольких компонентов, и некоторые из них не подлежат обслуживанию. Таким образом, от того, какая часть стартера вышла из строя, будет зависеть, сможете ли вы ее починить или должны восстановить. Вы можете исправить следующие компоненты:

• проволочные контакты
• Контакты соленоида стартера
• Цилиндр зажигания
• щетки стартера

Давайте подробнее рассмотрим различные компоненты стартера в следующих разделах. Более глубокое понимание того, как работает стартер и его компоненты, поможет вам определить, сможете ли вы починить или восстановить стартер автомобиля.

Прежде чем вы продолжите чтение, позвольте нам сказать, что мы надеемся, что ссылки здесь будут вам полезны. Если вы купите что-то по ссылке на этой странице, мы можем получить комиссию, так что спасибо!

Читайте дальше!

Как работает стартер?

Когда вы заводите машину, вы слышите звук проворачивания непосредственно перед запуском двигателя. Этот звук исходит от стартера. Когда вы поворачиваете ключ в своем автомобиле, он фактически не запускает двигатель. Что он делает, так это подает питание на стартер, чтобы запустить двигатель.

Двигатели внутреннего сгорания являются системами с обратной связью. Это означает, что инерция или оставшаяся энергия предыдущего цикла инициирует следующий цикл. Таким образом, как только двигатель заработает, он будет работать постоянно, пока не закончится топливо или электроэнергия.

Однако загвоздка систем обратной связи в том, что должна быть отдельная система, которая будет инициировать циклы двигателя. Здесь на помощь приходит стартер. Он отвечает за запуск циклов двигателя. Затем он отключится, как только двигатель уже работает.

Компоненты стартера

Когда вы поворачиваете ключ в замке зажигания или нажимаете кнопку зажигания, небольшое количество электроэнергии от аккумуляторной батареи передается на соленоид стартера.

Соленоид стартера имеет электромагнит, которому требуется лишь небольшое количество электроэнергии для намагничивания. Этот электромагнит окружает подвижный сердечник, который действует как поршень.

После срабатывания соленоида стартера электромагнит заставляет сердечник смещаться в одну сторону. Это движение делает две вещи.

Сначала сердечник выталкивает шестерню из стартера, слегка вращая ее. Это вращение происходит из-за винтового шлица ведущей шестерни. Благодаря вращению ведущая шестерня легко входит в зацепление с маховиком двигателя. Маховик представляет собой большую шестерню, которая позволяет более эффективно запускать двигатель.

Стартеры старых моделей имеют съемный пусковой соленоид. Эти старые соленоиды не имеют функции перемещения ведущей шестерни вперед для зацепления с маховиком.

Вторым результатом движения сердечника является токопроводящая пластина, замыкающая цепь для обеспечения электроэнергией стартера. Это приводит в действие стартер в то же время, когда ведущая шестерня входит в зацепление с маховиком.

Система передач стартера

Шестерня меньше маховика в соотношении от 15:1 до 20:1.

Это передаточное число увеличивает крутящий момент, подаваемый на ведущую шестерню для запуска двигателя. Однако крутящего момента от ведущей шестерни будет недостаточно, если он будет зависеть только от передаточного числа.

Чтобы убедиться, что ведущая шестерня имеет достаточный крутящий момент, внутри стартера имеется планетарная передача.

Планетарная передача имеет солнечную шестерню посередине. Три планетарные шестерни соединяются вокруг солнечной шестерни на одинаковых расстояниях, а коронная шестерня окружает три планетарные шестерни. Водило соединяется с центром трех планетарных шестерен.

Двигатель стартера вращает солнечную шестерню. Движение солнечной шестерни приводит во вращение три планетарные шестерни. Движение трех планетарных шестерен вращает водило с большим крутящим моментом. Вращение водила вращает ведущую шестерню и обеспечивает ей крутящий момент, необходимый для проворачивания маховика.

Если сердечник находится в нужном месте, стартер будет вращать шестерню с достаточным крутящим моментом для запуска двигателя.

Разблокировка замка зажигания

При отпускании замка зажигания отключается цепь, подающая питание на соленоид стартера. Потеря мощности размагничивает соленоид, и пружина возвращает сердечник плунжера в исходное положение.

При перемещении в исходное положение ведущая шестерня отсоединяется от маховика. Это движение важно, потому что маховик начнет вращаться с гораздо большей скоростью, как только двигатель начнет работать самостоятельно. Отключение ведущей шестерни предотвращает повреждение стартера из-за большей скорости маховика.

Вторым результатом возвращения сердечника плунжера в исходное положение является отключение цепи, подающей питание на стартер. Без электроэнергии стартер перестанет вращаться.

Если не выключить зажигание после того, как двигатель заработает сам по себе, скорость маховика повредит стартер.

Современные стартеры имеют обгонную муфту. Муфта свободного хода автоматически включает шестерню, когда она входит в зацепление с маховиком. Однако, когда маховик вращается с более высокой скоростью, односторонняя муфта отключает ведущую шестерню. Это отсоединит шестерню от стартера.

Это позволяет ведущей шестерне вращаться вместе с маховиком, но ее движение больше не влияет на стартер. Это эффективно предотвращает повреждение стартера, если вы не выключите зажигание, как только двигатель заработает сам по себе.

Как починить стартер без замены?

Есть части стартера, которые вы можете проверить и исправить, что может вернуть ваш стартер к жизни. Тем не менее, большинство деталей вашего стартера не подлежат обслуживанию и требуют замены, как только они начинают выходить из строя.

Контакты проводки

Первое, что вам нужно проверить, это провода, идущие к соленоиду стартера. Эти провода постоянно подвергаются воздействию погодных условий, и это может легко вызвать коррозию контактов после месяцев или лет воздействия.

Коррозия может снизить проводимость контактов, что может вызвать проблемы со стартером, из-за чего будет казаться, что у вас вышел из строя стартер.

Используйте наждачную бумагу с зернистостью от 200 до 250, чтобы удалить коррозию с контактов проводов, которые идут к соленоиду стартера. Повреждение проводов также не позволит соленоиду стартера получать достаточно электроэнергии для намагничивания и запуска стартера.

Наждачная бумага зернистостью 220 доступна на Amazon по этой ссылке.

Контакты соленоида стартера

Помните два контакта, которые замыкает проводящая пластина, чтобы замкнуть цепь подачи питания на стартер? Коррозия может повредить эти контакты и изнашивать их. Коррозия испортит проводимость контактов, но это не самая большая проблема.

Если контакты ослаблены или слишком изношены, движение токопроводящей пластины может больше не достигать контактов. Без токопроводящей пластины контакты не будут иметь полной цепи для подачи питания на стартер.

Для замены этих контактов имеется ремонтный комплект для стартеров.

Некоторые новые модели стартеров, особенно производства Honda, не имеют легкодоступного внешнего соленоида стартера. В этих моделях соленоид находится внутри стартера, рядом с шестерней.

Кроме того, некоторые модели стартеров имеют соленоид стартера, который может быть сложно открыть и отремонтировать. Будьте осторожны при открытии этих соленоидов, потому что взлом замков не позволит вам собрать их обратно.

Старшие модели стартеров, напротив, имеют съемный соленоид для легкой замены, потому что соленоиды выходят из строя в два раза чаще, чем сам стартер.

Стартовый контактный комплект доступен на Amazon по этой ссылке.

Цилиндр зажигания

Цилиндр зажигания может не быть непосредственной частью стартера, но неисправный цилиндр зажигания будет препятствовать поступлению электроэнергии на соленоид стартера. Без питания соленоида стартера стартер будет вести себя так, как будто он мертв и нуждается в замене.

Узнайте номер детали вашего цилиндра зажигания и получите точную замену. Замените цилиндр зажигания, как только получите сменную деталь.

Цилиндр замка зажигания Dorman 924-724 доступен на Amazon по этой ссылке.

Щетки стартера

Щетки стартера или сами угольные щетки могут изнашиваться, что может привести к остановке работы стартера. Угольные щетки в двигателях — это то, что проводит электричество и снабжает двигатель мощностью, необходимой ему для работы.

Если угольные щетки изношены, поток электричества уменьшится до такой степени, что в двигатель вообще не будет поступать электричество.

Для замены изношенных щеток в стартерном двигателе можно приобрести комплекты сменных щеток стартера.

Кроме того, некоторые модели стартеров имеют пружины, которые вставляют щетки на место. Пружина щеток стартера может сломаться или отвалиться. При замене щеточного узла следует также заменить пружины.

Узел держателя щетки стартера доступен на Amazon по этой ссылке.
