Ремень ГРМ это что, для чего он нужен в автомобиле, через сколько километров его нужно менять и что будет если он порвётся

Что такое ГРМ?

Прежде чем разобрать, как переводится и расшифровывается аббревиатура ремня ГРМ, рассмотрим, для чего предназначен газораспределительный механизм двигателя в машине и его принцип работы. ГРМ представляет собой распределительное устройство силового агрегата автомобиля, использующееся для дозировки цилиндров установленным количеством горючей смеси. Процедура дозирования при этом осуществляется в определенные временные промежутки.

Устройство и принцип действия

Сам узел представлен головкой блока цилиндров мотора машины, на которой устанавливаются все конструктивные компоненты системы — клапаны, втулки, посадочные седла, пружины, рокера, распредвал, а также корпус подшипниковых устройств. В зависимости от особенностей и типа силового агрегата узел может подавать воздух в цилиндры как с горючим, так и отдельно.

Клапаны устанавливаются в специально предназначенных для их монтажа втулках, расположенных в головке БЦ. Они крепятся благодаря так называемым тарелкам, пружинным элементам и стопорным деталям. Сверху монтируются рокера с возвратной пружиной. Также здесь есть рабочая поверхность, по которой скользят кулачки распределительного вала, издавая при этом минимум посторонних звуков. Верхней конструктивной составляющей является распредвал, установленный в подшипниковые устройства. На более старых авто он монтируется в корпус вкладышей.

Устройство ремня ГРМ

Принцип действия начинается с момента вращения звездочки распредвала, которая запускает определенный такт. В результате в работу вступает сам вал. На нем в определенном порядке имеются кулачки, которые должны соответствовать такту.

Когда при запуске силовой агрегат начинает работать с первого цилиндра, то кулачок 1 бьет по рокеру. Последний преодолевает усилие пружинной детали и опускает клапан в самый низ. В результате вращения кулачок соскакивает с поверхности рокера, и тот под давлением пружинки перемещается в изначальное положение. Это приводит к возвращению клапана, который в итоге закрывает камеру сгорания. Аналогично происходит с другими цилиндрами.

Вся процедура синхронизируется с работой коленвала силового агрегата. Если один из клапанов откроется не вовремя, это приведет к невозможности запуска двигателя.

Поэтому в качестве привода газораспределительного механизма применяется коленчатый вал.

Из ролика канала «Сделано в гараже» можно узнать о последствиях обрыва ремня ГРМ.

Виды

Газораспределительные механизмы могут отличаться между собой по месту нахождения распредвала в машине:

1. Распредвал установлен внутри ГБЦ, а клапана — на верхней части головки. Это позволяет элементам запускать движение так называемых коромысел и штанг-толкателей. Основное достоинство такого механизма заключается в простоте конструкции и надежности системы в целом. Минус — высокая инерционность, в результате чего силовой агрегат не способен быстро набирать обороты, что приводит к потере мощности.
2. Клапаны могут располагаться в нижней части тарелками вверх. Распределительный вал устанавливается внизу, привод идет от него. Достоинство этого механизма заключается в отсутствии шума. Основной недостаток — сложная по конструкции топливная система. В результате слабого насыщения камеры сгорания топливовоздушной смесью снижается мощность двигателя.
3. Распредвал может быть установлен непосредственно в головке блока цилиндров с клапанами. Элементы располагаются по бокам от распределительного вала и начинают работать в результате воздействия коромысел, находящихся на одной оси. Эти детали раскачивают кулачки на распредвале. Минусом таких устройств является высокая шумность, а также сложность регулировки зазоров клапанов. Кроме того, в месте контакта устройство работает под высокой нагрузкой.
4. В некоторых силовых агрегатах распределительный вал устанавливается над клапанами, а тарелки этих элементов расположены снизу. Сам вал в таких моторах приводит в действие клапаны посредством толкателей, находящихся в цилиндрическом корпусе. Основной недостаток такой конструкции заключается в низкой эластичности агрегата и сложности регулировки зазоров.

Для чего в машине ремень ГРМ

Ремень ГРМ нужен в машине, чтобы синхронизировать работу системы зажигания с тактом поршней и клапанов. Крутясь на шкивах коленчатого и распределительного валов, он приводит в действие водяной насос.

Читайте обязательно: Что делать если машина не заводится или заводится не с первого раза

Эта деталь имеет сложную многослойную структуру. Для ее изготовления используют резину и нейлон. Нормальное натяжение ремня обеспечивается особым роликом.

Разрыв детали ведет к серьезной поломке двигателя. Ее сложность и последствия зависят от того, в каком положении были клапаны и поршни в момент обрыва.

Функции и конструкция газораспределительного механизма

Устройство газораспределительного механизма (ГРМ): 1 — шестерня распределительного вала; 2 — кулачки; 3 — распределительный вал; 4 — подшипник; 5 — клапаны; 6 — пружины; 7 — ремень ГРМ; 8 — коленчатый вал с маховиком; 9 — газораспределительная шестерня;

Прежде чем говорить о ремнях, которые являются составными частями многих газораспределительных механизмов двигателей внутреннего сгорания, необходимо выяснить, что такое ГРМ.

На самом деле ГРМ (или газораспределительный механизм) представляет собой один из самых сложных механизмов, которые имеются в двигателях внутреннего сгорания. Функции его состоят в том, чтобы обеспечивать своевременное наполнение цилиндров топливной смесью и вовремя выводить из них отработавшие газы.

Эти задачи газораспределительный механизм решает, открывая и закрывая в строго определенные моменты времени впускные и выпускные клапаны, которыми снабжен каждый из цилиндров мотора. Именно они, а также распределительный вал, непосредственно управляющий их работой, являются основными элементами любого современного ГРМ.

Для того чтобы распределительный вал выполнял свои функции, ему необходимо сообщить вращательный момент. Он транслируется от коленчатого вала с помощью специально предназначенного для этой цели привода, состоящего из шкивов, расположенных на нем и коленвале, а также соединяющего их ремня. Именно он и называется ремнем ГРМ.

Как выглядит и где в машине

Расположен ремень газораспределительного механизма в торце двигателя. Он спрятан под кожухом совместно с шестернями коленвала и распредвала. Для обнаружения следует поднять капот авто и снять защитный кожух путём откручивания крепёжных винтов. Добраться к ремню можно простым способом, чтобы автовладелец мог вовремя контролировать его состояние износа.

Шкивы на которых устанавливается ремень

Ремень представляет собой резиновый хомут заданного диаметра с зубьями на внутренней поверхности. Производитель может обозначить маркировку с указанием пути для крепления ремня. Но невозможно установить в неправильной последовательности, так как он не имеет указанного направления. Индикация важна для установки согласно меток распределительного и коленчатого валов.

Типы ремней ГРМ

В историю автомобилестроения ремни имели разные формы воплощения. Первые ремни были шестерёнчатого типа, в наши дни такой вид  встречается только на устаревших машинах. Как и устаревшим является цепной тип ремня ГРМ, который был более затратный при производстве автомобиля. Но на некоторых моделях внедорожников данный тип ремня устанавливают и сейчас.

Самым распространённым на сегодня есть ременной тип ремня, он практически бесшумный и имеет высокую износостойкость.

Конструкция ремней  следующая:

• зубчатая;

• поликлиновая;

• клиновая.

Самый эффективный вариант — зубчатая конструкция в силу своего удобства и способности не проскальзывать на механизме. Клиновая и поликлиновая форма пользуются для вспомогательных приводов (кондиционера, гидроусилителя и т.д.).

Топ ходовых марок ремня ГРМ

Ремни ГРМ различных производителей имеют свои плюсы и минусы:

1. Bosch

Продукт этого производителя имеет высокое качество и невысокую стоимость. Поэтому занимает одну из первых позиций в рейтинге. Ремни Bosch подходят ко многим автомобилям и имеют долгоиграющий срок эксплуатации. Но стоит учесть, что при долгом хранении такой ремень будет высыхать и терять свои характеристики.

1. Lemforder

Имеет чёткие, крупные зубья и имеющий высокий уровен прочности. Но, к сожалению, в обиходе существует много подделок оригинального варианта.

1. Gates

Ширина данного ремня – 34 мм, что гарантирует минимум риск разрыва. Подходят к многим маркам авто, так и к спортивным. Однако, этот вариант  довольно дорогостоящий.

Клапаны в ГРМ

Клапаны выполняют существенную роль во всём газораспределительном механизме. Пример работы без клапанов можем наблюдать на двухтактном двигателе на отдельных мопедах, мотокосилках и бензопилах. В таком механизме камера сгорания не отделяется от выхлопного блока. Что значительно увеличивает уровень шума.

Особенно хорошо это можно наблюдать на бензопилах, ведь все знают, какие звуки этот инструмент производит при работе. Также снижена герметичность камеры сгорания, что сильно понижает мощность работы мотора.

Виды газораспределительного механизма

Двигатели могут иметь разные схемы ГРМ. Рассмотрим следующую классификацию.

Есть два типа положения распределительного вала:

• нижнее;
• верхнее.

В нижнем положении распределительный вал расположен на блоке цилиндров рядом с коленчатым валом. Воздействие от кулачков через толкатели передается на коромысла, при этом используются специальные штанги. Это длинные стержни, которые соединяют толкатели внизу с коромыслами наверху. Нижнее расположение не считается самым удачным, но имеет свои преимущества. В частности, более надежное соединение распредвала с коленчатым валом. В современных двигателях такой тип устройства не используется.

В верхнем положении распределительный вал находится в головке блока цилиндров, чуть выше клапанов. В этом положении можно реализовать несколько вариантов воздействия на клапаны: с помощью толкателей коромысла или рычагов. Такая конструкция проще, надежнее и компактнее. Более распространенным стало именно верхнее положение распредвала.

Рядные двигатели могут комплектоваться одним или двумя распредвалами. Двигатели с одним распредвалом обозначаются аббревиатурой SOHC(Single Overhead Camshaft), а с двумя — DOHC(Double Overhead Camshaft). Один вал отвечает за открытие впускных клапанов, а другой — за выпускные. V-образные двигатели используют четыре распредвала, по два на каждый ряд цилиндров.

Форма распределительного вала и количество кулачков будут зависеть от количества клапанов на цилиндр. Может быть два, три, четыре или пять клапанов.

Самый простой вариант с двумя клапанами: один работает на впуск, другой — на выпуск. В трехклапанном двигателе два впускных и один выпускной клапаны. В варианте с четырьмя клапанами: два впускных и два выпускных. Пять клапанов: три для впуска и два для выпуска. Чем больше клапанов на впуске, тем больший объем топливовоздушной смеси поступает в камеру сгорания. Соответственно увеличена мощность и динамика двигателя. Сделать больше пяти не позволит размер камеры сгорания и форма распределительного вала. Чаще всего используется четыре клапана на цилиндр.

Существует три типа приводов распределительных валов:

1. Шестеренчатый. Этот вариант привода возможен только в том случае, если распределительный вал находится в нижнем положении блока цилиндров. Коленчатый и распределительный валы приводятся в движение шестернями. Главное достоинство такого агрегата — надежность. Когда распределительный вал находится в верхнем положении в головке блока цилиндров, используются цепной и ременный привод.
2. Цепной. Этот привод считается более надежным. Но использование цепи требует особых условий. Для гашения колебаний установлены успокоители, а натяжение цепи регулируется натяжителями. В зависимости от количества валов могут использоваться несколько цепей.


   Ресурса цепи хватает в среднем на 150-200 тысяч километров.

   Основной проблемой цепного привода считается неисправность натяжителей, успокоителей или обрыв самой цепи. При недостаточном натяжении цепь при работе может проскальзывать между зубьями, что приводит к нарушению фаз газораспределения.

   Помогает автоматически регулировать натяжение цепи гидронатяжители. Это поршни, которые давят на так называемый башмак. Башмак прилегает непосредственно к цепи. Это деталь со специальным покрытием, изогнутая по дуге. Внутри гидронатяжителя находятся плунжер, пружина и рабочая полость для масла. Масло поступает в натяжитель и толкает цилиндр до нужного уровня. Клапан закрывает масляный канал и поршень постоянно поддерживает правильное натяжение цепи Гидравлические компенсаторы в ГРМ работают по аналогичному принципу. Успокоитель цепи поглощает остаточные колебания, которые не были погашены башмаком. Это гарантирует идеальную и точную работу цепного привода.

   Самая большая проблема может возникнуть из-за разрыва цепи.

   Распределительный вал перестает вращаться, но коленчатый вал продолжает вращаться и перемещать поршни. Днища поршней достигают тарелки клапанов, вызывая их деформацию. В самых тяжелых случаях также может быть поврежден блок цилиндров. Чтобы этого не произошло, иногда используют двухрядные цепи. Если одна рвется, другая продолжает работать. Водитель сможет исправить ситуацию без последствий.

3. Ременный.Ременный привод не требует смазки, в отличие от цепного привода.


   Ресурс ремня тоже ограничен и составляет в среднем 60-80 тысяч километров пробега.

   Ремни зубчатой формы используются для лучшего сцепления и надежности. Этот более простой. Разрыв ремня при работающем двигателе будет иметь те же последствия, что и разрыв цепи. Основные преимущества ременной передачи — простота эксплуатации и замены, невысокая стоимость и бесшумная работа.

От правильного функционирования всего газораспределительного механизма зависит работа двигателя, его динамика и мощность. Чем больше количество и объем цилиндров, тем сложнее будет устройство синхронизации. Каждому водителю важно понимать устройство механизма, чтобы вовремя заметить неисправность.

Смотрите это видео на YouTube

Роль ремня ГРМ в работе двигателя

Газораспределительный механизм, регулирует своевременный выпуск отработанных газов и впрыск топливо-воздушной смеси. Как правило, приводом ГРМ называют ремень или цепь. Сейчас распространены двигатели с ременным приводом, рассмотрим подробнее.

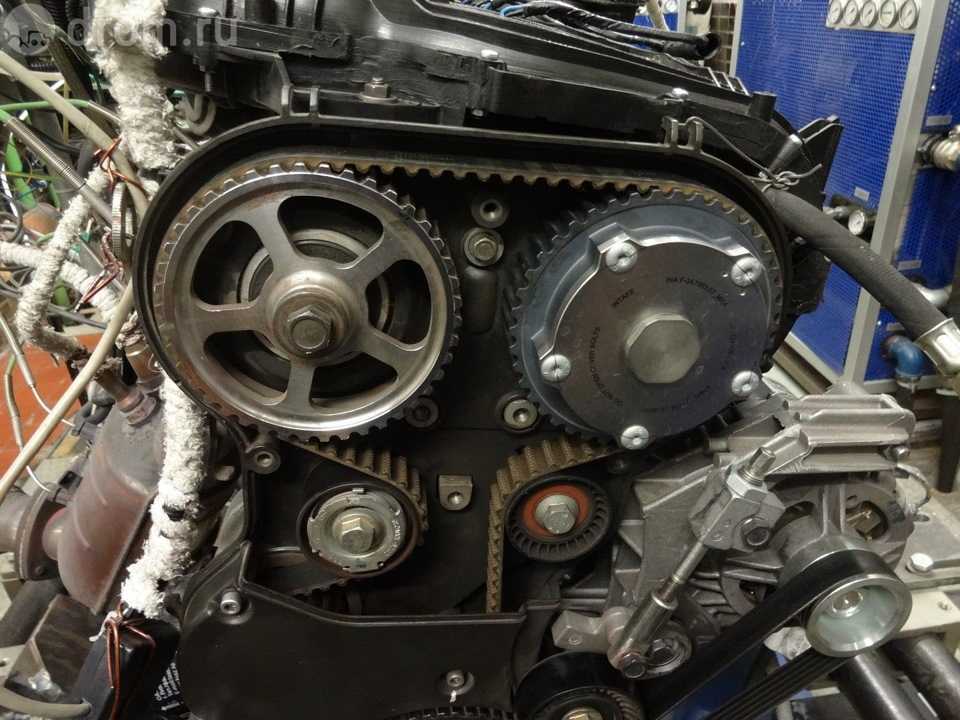

Ремень ГРМ на автомобиле

На самом деле ремень газораспределительной системы, только отвечает за передачу усилия от коленчатого вала к распределительному. Также, благодаря зубчатым шкивам, поддерживает правильные настройки системы.

Дополнительная функция привода газораспределительного механизма — передача усилия на водяной насос, а иногда и на водяную помпу.

Когда проверять ремень ГРМ?

Все зависит от конкретного автомобиля и условий его эксплуатации. Вот несколько важных правил, которые следует учесть:

1. Если машина на гарантии, то за состояние ремня ГРМ можно особо не переживать. Но проблема в том, что некоторые производители дают очень короткую гарантию на сальниковые уплотнения. А потекший сальник, например, распредвала, окропит ремень ГРМ маслом, что выведет его из строя очень быстро. Так что можно «попасть» на сложный ремонт с гарантийным автомобилем.

2. Опыт эксплуатации в нашей редакции двух автомобилей с вазовскими моторами показал, что их ремни ГРМ не выхаживают заявленный ресурс. Два восьмиклапанных мотора вышли из строя именно в связи с обрывом ремня ГРМ. При этом ни одна из многих редакционных иномарок не отличилась обрывом ремня ГРМ. Например, на «реношном» двигателе Ларгуса ремень свободно отходил 120 000 км, и по результатам осмотра ресурс его не был полностью исчерпан. Так что, как это не печально, за ремнями на ВАЗовских моторах я бы приглядывал при каждом ТО, начиная со второго, а на иномарках это имеет смысл делать по достижении более чем половины расчетного пробега ремня. Вот только расчетный пробег очень разный. У некоторых автомобилей 60 000 км, а у других 150 000 км.

Перечислим условия, при которых состояние ремня ГРМ необходимо проверить немедленно.

• Посторонний шум из района расположения ремня привода ГРМ. Первым делом нужно демонтировать ремень привода вспомогательных агрегатов. Тем самым мы отсечем возможные неисправности и посторонние звуки от этих агрегатов. Если звук при работе мотора остался, придется вскрывать кожухи ремня и проводить углубленную диагностику. Могут быть повреждены подшипники роликов или помпы.
• Течь жидкости или масла в районе кожухов ремня ГРМ. Попадание моторного масла, охлаждающей жидкости, жидкости гидроусилителя или масла из системы кондиционирования на ремень ГРМ очень быстро выведет его из строя.

Когда менять ремень ГРМ?

На срок замены ремня могут влиять множество факторов:

На практике наиболее частой причиной замены, становится плановое ТО, согласно регламенту производителя.

Производители рассчитывают срок службы ремня ГРМ. В техническом руководстве к каждой модели можно найти данные по пробегу, на котором производится замена. Работа входит в плановое ТО. В таблице ниже можно найти информацию по популярным маркам легковых автомобилей.

Стоит учитывать, что данная таблица носит справочный характер. Максимальный допустимый пробег зависит от модели двигателя, некоторые особенности мотора могут влиять на срок службы ремня

Ориентироваться, только на рекомендации неосмотрительно. Обрывы ремня встречаются и с меньшим пробегом. Когда ремень обрывается избежать серьезных повреждений двигателя не получится.

Трещины на ремне ГРМ

В целом менять деталь стоит при видимом износе, трещинах и других повреждениях. Но ремень обычно скрыт кожухом, разбирать его регулярно для визуальной диагностики не самая лучшая идея. Поэтому, стоит знать основные признаки, что пора поменять ремень.

Как определить, что ремень ГРМ изношен, и его пора менять

Когда приходит время замены ремня газораспределительного механизма (ГРМ), автолюбитель начинает замечать, что мотор начинает нестабильно и странно работать во время движения. Такая проблема может повлечь за собой серьезные неполадки.

Каждый владелец авто должен включить в регулярное техническое обслуживание осмотр ремня ГРМ.

Если автомобиль в последнее время необычно себя ведет, это может быть причиной износа столь важной детали.

Данная деталь является внутренней составляющей двигателя, с ее помощью вращаются коленчатый и распределительный валы мотора, а также синхронизируется их работа.

В основном, ремень состоит из резины высокого качества. Для более длительного срока службы его армируют нейлоновыми шнурами. Во время работы он выдерживает немалые нагрузки, поэтому периодически нуждается в замене.

Без полноценного работоспособного ремня двигатель просто не сможет работать.

Но не все моторы оснащены зубчатым ремнем привода. Многие очень мощные (да и просто более современные) авто оборудуют цепной передачей ГРМ, которая способна выдержать большие нагрузки.

Чтобы определить неисправность детали (износ или повреждения), автолюбителю стоит обратить внимание на следующие показатели:

1. В случае сильного износа двигатель начнет плохо работать, что вызывает избыточный выход выхлопных газов. При этом дым может быть черным.

Это объясняется неправильным процессом внутреннего сгорания. В это же время движок может «звенеть» или неестественно вибрировать, что указывает на ослабление резиновой детали.

В то же время, если авто заводится с энной попытки уже не первый раз, стоит проверить именно ременную передачу ГРМ.

При наличии хотя бы одного из данных признаков следует немедленно провести осмотр ремня ГРМ, ведь если он порвется, придется заплатить за ремонт весьма внушительную сумму.

Если на его резиновой части есть трещинки, то, несмотря на армирование, такая деталь считается непригодной к использованию. Изношенная часть обязательно сказывается на работе двигателя и может стать причиной его поломки.

Именно поэтому так важно иметь исправный и проверенный ремень газораспределения. Замену детали проводят после 50-60 тысяч км пробега, или раз в 3-4 года.

Если вовремя не заменить эту запчасть, автомобилю может потребоваться ремонт клапанной и поршневой группы с проведением всех работ, которые соответствуют требованиям капитального ремонта двигателя.

Этапы замены

Важно! Перед началом работы нужно определить, где в автомобиле находятся метки ГРМ, эту информацию можно найти в руководстве по ремонту.

Подготовка к замене ремня ГРМ:

1. Ставим автомобиль на ровное место, подложив под колеса упор.
2. Обесточиваем. Обязательно убедитесь, что ваша машина позволяет сделать это, некоторые бортовые компьютеры теряют ряд настроек, в таком случае можно обойтись без отключения клеммы.
3. Снимаем привод ГРМ. Как правило, он скрыт под кожухом.
4. Демонтируем мешающие детали.
5. При необходимости снимаем бачки с техническими жидкостями, абсорбер и другие элементы.

Переходим к замене:

1. Скручиваем защитный кожух. Он крепится болтами-шестигранниками (иногда встречаются звездочки или другие варианты крепежей).
2. На некоторых автомобилях имеется датчик положения коленчатого вала (ДПКВ), его не снимаем, только отключаем разъем.
3. Демонтируем ролик натяжения ремня, он обычно крепится с помощью болта. В некоторых случаях используется и направляющий ролик, его тоже демонтируем.
4. Снимаем ремень.
5. Проверяем положение меток. Если распределительных валов два, метки должны совпадать на обоих шкивах. При необходимости распредвал поворачиваем ключом, воздействуя на болт.
6. Снимаем шестерню с коленвала. Это необходимо для проверки совпадения меток. Открутить болт (гайку) довольно сложно, перед работой фиксируют положение шкива. Здесь лучше всего применить пневматический инструмент, он обеспечит надежное усилие.
7. Если метки не совпадают, прокручиваем коленвал. Сделать это можно так: вкрутив обратно болт (гайку) или задомкратить ведущее колесо, включить вторую передачу и аккуратно прокрутить колесо.
8. Ставим опорный ролик.
9. Новый ремень ГРМ набрасываем на шкив коленвала. После чего зубчатый ремень помещаем на шкив распредвала (если их два, то на оба). Заводим на шестерню помпы и шкив генератора. Проверяем положение меток, если хоть одна сбилась, работу начинаем сначала.
10. Устанавливаем натяжитель. Только не закручиваем его полностью.
11. Смотрим на правильность размещения ремня (на совпадение зубцов шестерни и ремня).
12. Натягиваем ремень. После чего фиксируем ролик и затягиваем крепежный болт. Проверяем натяжение ремня, взяв его двумя пальцами можно повернуть вокруг оси примерно на 70–90°.
    Проверка натяжения ремня после замены

Важно! Протягиваем крепежи динамометрическим ключом с рекомендуемым усилием. Если этого не сделать, есть риск, что со временем болты ослабятся.

Последствия обрыва ремня

В некоторых случаях можно обойтись «малой кровью» и никаких последствий кроме замены ремня и сопутствующих деталей не потребуется. Правда, такое случается редко. Некоторые модели имели выемки в поршнях, позволяющие избегать встречи с клапанами. Сейчас такие двигатели практически не производятся, так как имеют сниженное КПД.

Обрыв ремня на двигателе

Вероятнее всего проблемы все же возникнут. Распространенная ситуация — загиб клапанов. Происходит это по причине разнобойной работы валов. Распредвал застыл в одном положении, клапана естественно тоже. Коленвал еще работает по инерции, и поршни в верхней мертвой точке бьют по клапанам, повреждая их. В итоге, водителю приходится менять комплект клапанов.

В некоторых случаях клапан пробивает и поршень. Тогда придется провести полную переборку мотора, в очень редких ситуациях разбивается блок цилиндров. Еще реже повреждается пастель распредвала, тогда потребуется замена ГБЦ (головки блока цилиндров).

Срочная замена ремня ГРМ

В каком случае следует проводить срочный ремонт узла ГРМ:

1. Появление посторонних шумов со стороны кожуха привода. Для этого потребуется убрать ремни всего дополнительного оборудования. Если звук все равно слышен, значит необходимо снимать защитный кожух, а после проверить ремень, водяной насос и ролики.
2. Появление подтекания жидкостей со стороны кожуха ремня ГРМ. Как уже упоминалось в случае попадания посторонних жидкостей на ремень его прочность снижается и увеличивается возможность проскальзывания и даже обрыва.
3. При осмотре ремня обнаружены явные признаки износа – потертости, трещины между зубьев с внутренней стороны привода, расслоения полотна и зубцов, наличие следов резиновой пыли на кожухе и других прилегающих деталях.

При появлении хоть одного из этих дефектов, следует срочно заменить ремень, а при необходимости устранить причины возникновения такой ситуации. Если вовремя это не сделать, в случае обрыва двигатель полностью выйдет из строя.

[spoiler title=»Источники»]

• https://autodvig.com/grm/rasshifrovka-remen-29117/
• https://auto-metal.ru/spravka/chto-takoe-remen-grm-i-dlya-chego-ona-nuzhen.html
• https://4x4privod.ru/zachem-nuzhen-remen-grm-v-avtomobile/
• https://avtobak24.ru/grm-eto-rasshifrovka-v-mashine-gde-nahodit-sya-remen
• https://topvariator.ru/dvigatel/mehanicheskaja-chast-dvigatelja/grm
• https://vospari23.ru/kak-rasshifrovat-grm-v-avtomobile/
• https://www.zr.ru/content/articles/919445-kak-ponyat-chto-pora-menyat-re/
• https://motorchina-online. ru/obzor/kogda-menyat-grm.html
• https://nissan-modus.ru/starter/pri-kakom-probege-menyaetsya-remen-grm-reglament-zameny-srok-sluzhby.html
• https://RoomAvto.ru/brendy-avto/perevod-grm.html

[/spoiler]

Post Views:
2 681

Что такое ремень ГРМ и для чего он нужен в автомобиле?

Содержание

1. Для чего нужен ремень ГРМ на автомобиле
2. Ремень ГРМ – материал и форма зубцов
3. Когда менять ремень ГРМ
4. Что будет, если порвется ремень ГРМ

Прежде, чем начать разговор о ремне, как составной части газораспределительного механизма многих типов и моделей ДВС (двигателей внутреннего сгорания), следует выяснить – что такое ГРМ в автомобиле и какие функции выполняет.

Газораспределительный механизм (аббревиатура ГРМ) – это механизм, обеспечивающий впуск и выпуск рабочего тела в двигателях внутреннего сгорания, а если говорить проще, то он управляет фазами газораспределения, отвечая за своевременную подачу (впрыск) топливно-воздушной смеси в рабочие цилиндры и выпуск из них отработанных газов.

Процесс работы ГРМ основан на синхронизации движения коленчатого и распределительного валов. Вращение коленвала через шестерни и ремень газораспределительного механизма передается на распредвал, который управляет согласованным движением кулачков, обеспечивающих поочередное открытие и закрытие впускных и выпускных клапанов. Двигаясь, кулачки нажимают на рычаги, а те, в свою очередь, на стержни клапанов, открывая их в определенной последовательности (в зависимости от порядка работы рабочих цилиндров). Следующий поворот распределительного вала возвращает кулачки на исходную позицию, клапана закрываются.

Все это в совокупности обеспечивает раздельное осуществление фаз впрыска, сжатия, сгорания топлива (рабочего хода), выброса отработанных газов, то есть полноценную работу газораспределительного механизма в разных режимах моторного цикла.

Схема газораспределительного механизма

Те из водителей, кто не ремонтирует машину самостоятельно, слабо представляет себе устройство современного автомобиля в целом, и в частности газораспределительного механизма. Не имеют они и представления – что такое ремень ГРМ, и какие функции на него возложены.

Любой двигатель – конструктивно сложный агрегат, моментально реагирующий на все не стыковки в работе сопряженных с ним механизмов и узлов. Его максимальная точность работы зависит именно от синхронного вращения коленвала и распредвала, но синхронной работы не будет, если вращательный момент с одного узла не будет передан на другой при помощи привода.

Известны два самых распространенных типа привода – цепной и ременной, при этом ременной привод проще в обслуживании, и используется для передачи вращательного момента чаще всего. Стандартный ремень газораспределительного механизма через шкивы (шестерни), ролики, натяжители, соединяет ременной привод в единое целое, обеспечивая передачу вращательного момента от коленвала к распредвалу в момент запуска двигателя.

Ремень ГРМ также может соединяться со шкивом насоса ОЖ, но отдельные автопроизводители используют для работы помпы обычный приводной ремень, что значительно упрощает конструкцию привода.

Схема ременного привода ГРМ двигателя

Классический ремень ГРМ – это зубчатый ремень с внутренними зубцами, имеющими максимально высокую точность отливки. Форма профиля зубцов может быть трех видов – трапециевидный, округлый и смешанный тип профиля. Классической считается трапециевидная форма зубца, а вот округлая применяется тогда, когда требуются повышенные эксплуатационные возможности приводного ремня для передачи больших крутящих моментов. Смешанный тип объединяет в себе эксплуатационные возможности двух предыдущих видов, но на практике используется очень редко.

Ремень обязательно имеет силовой каркас (кордовую основу), что необходимо для предотвращения преждевременного растяжения в процессе интенсивной работы.

Для сохранения продольной устойчивости ремня привода для изготовления корда используется стекловолокно, а сама оболочка ремня, в которой и располагаются кордовые нити, изготавливается из синтетического неопренового каучука. Таким образом, она защищает нити корда от преждевременного износа, провоцирующего обрыв ремня.

При этом ремень изначально не является монолитным – зубцы, которые также изготавливаются из неопрена, привариваются к оболочке ремня, а высокая точность отливки гарантирует безрывковую передачу вращательного момента, и оптимальное «сцепление» между ремнем и роликами натяжителей.

Ведущие производители автозапчастей при изготовлении ремня ГРМ могут использовать другие, не менее прочные материалы.

Материалы изготовления зубчатого ремня ГРМ

Ресурс любых комплектующих и расходных материалов заложен производителем изначально, только не каждый производитель это отображает. В случае с приводным ремнем газораспределительного механизма, его ресурс зависит от качества материала, из которого изготовлен расходник, а ремень ГРМ – это расходный материал. И если производитель не указывает, через какое время следует его заменить, такая информация должна отображаться в технической документации на транспортное средство.

• В среднем, рекомендуемый для замены ремня ГРМ пробег автомобиля не должен превышать отметки в 90 – 100 тыс. км, в частности это касается, и старых подержанных, и многих новых иномарок.
• На современных машинах, особенно японского и немецкого производства, срок замены может быть сдвинут до 120 – 150 тыс. км, но при этом рекомендуется регулярно проверять состояние ременного привода и при видимых признаках критического износа, не дожидаться обрыва, а менять незамедлительно.

Признаки износа зубчатого ремня ГРМ

• Есть и такие модели авто, на которых ресурс ремня газораспределительного механизма может находиться в пределах 200 тыс. км пробега, но это, в свою очередь, не касается натяжного оборудования (роликов) ременного привода. Их ресурс, какого бы высокого качества они не были, не превышает предела в 120 тыс. км, а менять ролики без замены ремня нецелесообразно и опасно.
• Что касается российских автомобилей даже нового поколения (Vesta, Xray), ресурс оригинального штатного ремня не превышает предела в 70 – 80 тыс. км пробега, хотя автопроизводитель зачастую заявляет совсем другие цифры. И даже если ремень еще достаточно долго служит, то опорный и натяжной ролики порой не дотягивают до среднего показателя и выходят из строя уже через 40 – 50 тыс. км.
• Ремень рекомендуется заменить и в том случае, если машина куплена на вторичном рынке, а бывший владелец не может сказать точной даты замены комплектующих ременного привода.

Таким образом, при плановой замене ремня ГРМ меняются и ролики, причем это обязательное требование автопроизводителя. Если один из роликов выйдет из строя, то у владельца машины есть всего лишь 100 – 150 км запаса хода, и то, только для того чтобы дотянуть до ближайшего автосервиса.

За счет того, что рабочий ресурс деталей ременного привода практически одинаков, то для одновременной замены производители автозапчастей предлагают да называемый ремкомплект ГРМ, куда входит не только ремень, но и ролики (шкивы), болты и прочее, даже водяной насос. У каждого производителя разная комплектация, подобранная под конкретную марку и модель автомобиля.

Универсальных ремней ГРМ нет – их размер зависит от модели, марки автомобиля, типа и модели двигателя, что отражается на маркировке изделия. Именно по маркировке штатного ремня следует подбирать новый элемент. Отдельные водители подбирают ремни «на глаз», прикладывая их друг к другу, или же высчитывая количество зубцов – да делать не рекомендуется. Лучше не пожалеть времени и найти каталог, в котором указана вся информация по ремням газораспределительного механизма для той или иной модификации двигателя.

Комплект ГРМ автомобиля

Не стоит дожидаться полной отработки ресурса, а провести замену ремня ГРМ на 5 – 10 тыс. км раньше положенного. Экономия и риск, в этом случае никак не оправданы, потому что для многих водителей обрыв ремня – это «страшный сон», а именно капитальный ремонт двигателя, большие расходы, потерянное время и нервы, плюс длительный простой транспортного средства.

Причин обрыва ремня множество:

• Игнорирование рекомендованных производителем автомобиля сроков замены, в этом случае обрыв происходит по причине естественного износа.
• Игнорирование рекомендаций по замене полного комплекта ГРМ, то есть не только ремня, но и роликов, натяжителей.
• Попадание на оболочку ремня едких технических жидкостей и машинных масел, которые разрушают поверхность элемента ременного привода. Практика показывает, что даже, если удалить попавшее масло или техническую жидкость, ремень все равно будет проскальзывать, и в итоге порвется.
• В «группе риска» находятся и те владельцы машин, которые экономят на качестве автозапчастей, устанавливая на автомобиль комплектующие сомнительного качества и от неизвестных производителей.

Что касается последствий обрыва ремня, то они практически всегда достаточно тяжелые. При обрыве ремня распределительный вал останавливается, оставляя клапана в том положении, в котором они были в момент, когда ремень порвало. Коленчатый вал при этом продолжает крутиться, и в момент обрыва работающие поршни ударяют по остановившимся клапанам и гнут их.

И это далеко не все последствия обрыва. Зачастую при обрыве ремня срабатывает «эффект домино» – повреждаются направляющие втулки, происходит деформация и разрушение поршней, деформация распредвала, повреждение ГБЦ (головки блока цилиндров), разрушение шатунов и вкладышей.

Последствия обрыва зубчатого ремня

Обрыв ремня ГРМ очень серьезен и критичен – расходы на капитальный ремонт двигателя будут несоизмеримо больше обычной плановой замены ремня ГРМ. Это стоит помнить всем водителям.

Signs Ремень ГРМ нуждается в замене — State Street Auto Repair

Ремень ГРМ автомобиля — это зубчатый ремень, который соединяет коленчатый вал двигателя с распределительными валами и управляет синхронизацией процесса сгорания. Без работающего ремня ГРМ двигатель не заведется. Ремни ГРМ обычно изготавливаются из промышленной резины с кордами, армированными нейлоном внутри. Ремень ГРМ подвергается большому напряжению и напряжению, поскольку он работает, чтобы все двигалось, и все регулировалось в нужное время. Несмотря на то, что он сделан на века, он изнашивается естественным образом и в конечном итоге его необходимо заменить, прежде чем он соскользнет или сломается. Если ремень ГРМ порвется, двигатель не запустится и, в крайних случаях, может привести к погнутым или сломанным клапанам и повреждению головки блока цилиндров или других близлежащих компонентов.

Новые автомобили обычно могут проехать 100 000 миль, прежде чем потребуется замена ремня ГРМ. Старые автомобили могут нуждаться в замене через 60 000. Важно обратиться к руководству пользователя, чтобы найти рекомендации производителя вашего автомобиля. На некоторых двигателях водяной насос приводится в действие ремнем ГРМ, а не поликлиновым ремнем. Если это так, рекомендуется заменить водяной насос при замене ремня ГРМ и наоборот, так как для любого из них необходимо выполнить большую часть той же работы. То же самое относится и к натяжителю ремня ГРМ — его следует осмотреть и, возможно, заменить.

Как понять, что ремень ГРМ вот-вот выйдет из строя?

Ремень ГРМ запаян в собственном корпусе, что крайне затрудняет его проверку самостоятельно. Также нет явных признаков того, что ремень ГРМ выходит из строя. Обычно, когда ремень ГРМ выходит из строя, это происходит очень внезапно. При возникновении неисправности двигатель немедленно останавливается или теряет значительную мощность. Однако, если в вашем автомобиле есть цепь, она может издавать сильный шум, если она ослаблена. Если эта цепь оборвется, вы часто услышите треск. Несмотря на то, что выполнить визуальную или физическую проверку сложно, есть некоторые признаки, о которых вы можете знать, которые намекают на проблемы с ремнем ГРМ.

1. Двигатель работает с перебоями или дает пропуски зажигания

Изношенный ремень влияет на синхронизацию двигателя и может привести к пропуску зажигания. Если ремень изношен или ослаблен, он будет проскальзывать, и цилиндры будут открываться и закрываться раньше, чем должны. Если это время выключено, двигатель будет работать хаотично, если вообще будет работать. Пропуски зажигания в двигателе являются признаком неисправности, которую следует проверить как можно скорее, чтобы избежать риска серьезного повреждения двигателя.

2. Тикающие или щелкающие звуки в двигателе

Когда ремень ГРМ изнашивается, это может вызвать тиканье или щелчки внутри двигателя. Этот звук может указывать на низкое давление масла, что может повлиять на ремень ГРМ. Натяжитель, удерживающий ремень в натянутом состоянии, находится под давлением моторного масла. Если в натяжителе нет давления масла, ремень ослабнет и, возможно, соскользнет со шкивов и/или порвется. Если распределительные валы не имеют достаточного давления масла для правильной работы, они также заблокируются, что приведет к обрыву ремня ГРМ.

3. Визжащие звуки

Визжащие или скрипящие звуки могут возникать в разное время, например, при ускорении, замедлении и торможении или просто на холостом ходу. Есть несколько возможных причин, по которым такие звуки исходят от вашего автомобиля, и все они могут означать ремонт, но если это изношенный ремень ГРМ на грани разрыва, лучше сразу проверить.

4. Двигатель не заводится

При полном обрыве ремня ГРМ автомобиль не заводится. Стартер включается, но машина не заводится. Даже дразнить не будет — ответа не будет.

Ремни ГРМ следует доверить опытным механикам, имеющим опыт работы с ними. Опытный механик будет знать явные признаки износа, а также другие потенциальные проблемы, которые могут повлиять на состояние ремня ГРМ, его работу и другие системы и функции двигателя. State Street Auto Repair поможет вам, когда возникнут проблемы, и вам необходимо проверить или заменить ремень ГРМ, а также любой ремонт, необходимый из-за повреждения из-за обрыва ремня ГРМ.

• Что такое ремень ГРМ?

5 предупреждений пора заменить

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

Ремни ГРМ обеспечивают работу двигателя вашего автомобиля. Они отвечают за синхронизацию системы вращения распределительного и коленчатого валов двигателя , чтобы клапаны двигателя открывались и закрывались в нужное время.

На эти детали автомобиля воздействуют большие силы внутри двигателя автомобиля. По этой причине каждый автомобиль, оснащенный ремнем ГРМ, в какой-то момент жизни потребует замены ремня ГРМ. Без полностью исправного ремня ГРМ двигатель автомобиля не сможет работать должным образом.

Когда вам нужен новый ремень ГРМ?

Ремни ГРМ прочны и высокоэффективны, но постоянные нагрузки и работа в условиях высокой температуры делают их невечными. Однако водители часто забывают о регулярной замене ремней ГРМ.

Во многом зависит от производителя и модели каждого автомобиля, поэтому первое, что нужно сделать, это проверить руководство пользователя для получения конкретных рекомендаций.

Во многих случаях может отсутствовать явный признак износа ремня ГРМ. Часто просто ломается. Вот почему, когда дело доходит до ремней ГРМ, профилактика, безусловно, является лучшим решением.

Материалы по теме: Советы экспертов: когда следует производить замену ремня ГРМ автомобиля

5 предупредительных знаков, указывающих на неисправность ремня ГРМ

Есть несколько предупреждающих знаков, которые могут помочь вам определить, когда вам нужен новый ремень ГРМ, но важно помнить, что 9Предотвращение 0053 является ключом к оптимальному обслуживанию автомобиля , поскольку нет определенных признаков, указывающих на изношенный ремень, который может быть близок к разрыву.

Ниже перечислены пять ключевых признаков , о которых следует знать и которые могут помочь вам определить, пора ли проверить и приобрести новый ремень ГРМ.

1. Пропуски зажигания двигателя

Ремни ГРМ проходят через систему шкивов, которые приводят в действие как распределительный вал, так и коленчатый вал. Зубья, которые они используют для этого, предназначены для захвата и плавного перемещения , но если ремень ГРМ начинает изнашиваться, он может издавать повторяющиеся щелчки или тиканье внутри двигателя.

2. Дым после запуска двигателя автомобиля

Износ и растяжение ремня повреждает катализатор, так как топливо не полностью сгорает в камерах из-за неправильного состава топливной смеси. Это означает: все топливо, которое не было израсходовано, направляется в выхлопную систему. Если вы слышите щелкающий звук при запуске двигателя и видите черный дым, идущий из выхлопной трубы автомобиля, это свидетельствует о неправильном составе топлива, что может быть связано, в том числе, с повреждением ремня ГРМ.

3. Затрудненный запуск

Изношенный ремень ГРМ влияет на скорость запуска двигателя, поскольку он прикреплен к шкивам, которые приводят в движение коленчатый вал. В конце концов, ремень может проскальзывать на приводе распределительного вала, вызывая открытие и закрытие цилиндра двигателя в неподходящее время.

Растяжение или износ ремня ГРМ приводит к тому, что он пропускает один или несколько зубьев, в связи с чем удлиняется зажигание двигателя, кроме того, как мы уже упоминали, скачки или проскальзывания ремня вызывают рассинхронизация двигателя.

4. Внешний вид ремня

Если мы осматриваем наш автомобиль или собираемся посетить гараж, первым признаком того, что ремень изношен, является его внешний вид. По всему изделию можно увидеть небольшие трещины. Если трещины расширены, то можно увидеть внутреннюю резьбу трещин. Кроме того, еще одним признаком является отделение мелких кусочков или фрагментов материала ремня, которые в конечном итоге попадут внутрь всего двигателя.

5. Потеря напряжения

Другим признаком повышенного износа ремня является сильное удлинение. Когда это происходит, происходит потеря натяжения, что уменьшает силу прогиба ремня. Это приведет в первую очередь к проскальзыванию ремня или, что еще хуже, к проскальзыванию ремня во время работы двигателя. Проскальзывание или пропуск ремня приведет к рассинхронизации двигателя, что может привести к столкновению поршня с кулачком, что приведет к катастрофическому отказу двигателя.

СОВЕТ DOLZ:

Ремни ГРМ должны быть в хорошем состоянии, чтобы ваш автомобиль мог нормально заводиться. Если ваш ремень был поврежден, вы, скорее всего, услышите срабатывание стартера при повороте ключа, но двигатель не запустится.

Если ремень ГРМ порвется внутри, двигатель не сможет запуститься, так как ремень ГРМ зацепляет коленчатый вал и распределительный вал, он не провернется. Если это происходит в дополнение к любому из вышеперечисленных предупредительных признаков, вероятно, проблема связана с обрывом ремня ГРМ.

Обращение к профессионалу за консультацией – единственное разумное решение здесь. Если проблема связана с ремнем ГРМ, велика вероятность, что это приведет к повреждению других отсеков двигателя, поэтому ситуация может быть довольно серьезной.

Продолжайте читать: На что обратить внимание при выборе комплекта ремня ГРМ

Комплект ремня ГРМ Dolz, лучший вариант замены

Замена водяного насоса или ремня ГРМ — две наиболее распространенные операции в гараже. По нашему опыту, гораздо выгоднее и безопаснее заменить их в профилактических целях, чем ждать, пока они сломаются и вообще перестанут работать.

Кроме того, заменив эти два компонента вместе, вы сэкономите трудозатраты, уменьшите количество посещений мастерской и повысите как качество, так и безопасность вмешательства.

DOLZ предлагает ремни ГРМ премиум-класса ; 100% протестирован и эквивалентен оригинальному оборудованию:

• Зубчатый ремень: устойчив к изменениям температуры, воды и масла, что обеспечивает оптимальную долговечность.
• Натяжные ролики: высококачественное сырье и смазка для обеспечения максимальной эффективности.
• Водяной насос: изготовлен с уплотнением из карбида кремния. Он разработан в соответствии с оригинальными спецификациями

.

Вам нужно заменить ремень ГРМ? А водяной насос? Свяжитесь с нами, чтобы узнать больше о наших полных комплектах ремней ГРМ, они включают все необходимые компоненты для оптимальной замены ремня ГРМ.

Поиск

Поиск:

Последние записи

• Сезонные поздравления от DOLZ
  19 декабря 2022 г.
• Проверка зимнего антифриза держит водяной насос в готовности
  15 декабря 2022 г.
• Руководство по охлаждающей жидкости: подходящие охлаждающие жидкости для автомобиля
  13 декабря 2022 г.
• Температура автомобиля: почему некоторые автомобили так долго прогреваются?
  7 декабря 2022 г.
• Расширение ассортимента: 6 новых наименований водяных насосов Dolz Truck.
