Замена внутреннего и наружного ШРУС: пошаговая инструкция

Привод передних управляемых колёс, а часто и задних при независимой подвеске, осуществляется валами с шарнирами равных угловых скоростей (ШРУС). Это достаточно надёжные узлы, но при безжалостной эксплуатации, повреждении защитных пыльников, да и просто после долгого срока службы они могут потребовать замены.

Содержание статьи:

  • 1 Виды ШРУС
  • 2 Когда нужно проводить замену
  • 3 Приспособления
  • 4 Процедура замены наружного ШРУСа
    • 4.1 Без снятия полуоси
    • 4.2 Со снятием полуоси
  • 5 Замена внутреннего ШРУСа

Операция не отличается запредельной сложностью, при некотором навыке и знании матчасти вполне может быть выполнена самостоятельно.

Виды ШРУС

По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.

Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.

Пример работы наружного ШРУСа.

Как работает внутренний ШРУС.

Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

  • при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
  • в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
  • при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
  • крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

Приспособления

Профессионалы не пользуются никаким специализированным оборудованием при замене ШРУС. Однако при отсутствии навыков может помочь, хотя бы в психологическом плане, приспособление для стягивания «гранаты» с вала. Они могут быть разной конструкции, общим является зажим, закрепляемый на валу привода и винтовой съёмник, стягивающий с него шарнир.

По теме: Как определить какой ШРУС хрустит

Иногда в качестве рабочей резьбы этого съёмника используется имеющийся хвостовик наружной обоймы с навинчиваемой на него штатной ступичной гайкой. Приспособление настолько же внушающее доверие, насколько и неудобное в практической работе.

Суть в том, что граната удерживается на валу пружинным стопорным кольцом, утапливаемым в проточку шлицевой части при давлении со стороны внутренней обоймы. Угол атаки фаски обоймы на кольцо сильно зависит от деформации кольца, наличия смазки и ржавчины, конфигурации фаски.

Часто получается так, что кольцо не утапливается, а наоборот, заклинивает, и чем больше усилие, тем оно сильнее сопротивляется. В таком случае куда эффективнее работает резкий удар, чем даже значительное давление, развиваемое резьбой съёмника.

Читайте также: Что такое компрессия, детонация двигателя и на что она влияет

Да и вся процедура установки приспособления в ограниченном пространстве отнимает много времени. Но иногда оно действительно работает, попутно предотвращая передачу нагрузок на соседний шарнир.

Процедура замены наружного ШРУСа

Значительно удобнее работать с приводом (полуосью) когда он снят и закреплён на верстаке в тисках. Но можно и не выполнять лишних операций по демонтажу и сливу масла из коробки передач, сняв наружную гранату прямо под машиной, работая снизу или в арке крыла.

Без снятия полуоси

Сложность задачи заключается в том, что при сбивании наружного ШРУС важно не передавать лишних усилий через вал на внутренний. Он может разобраться или выскочить из коробки. Поэтому действовать нужно аккуратно, желательно вдвоём с помощником:

  • ослабляются болты или гайки креплений колеса, а также гайка, стягивающая ступичный подшипник;
  • машина с нужной стороны поднимается домкратом и закрепляется на надёжной подставке;
  • снимается колесо, отворачивается ступичная гайка;
  • дальнейшие действия могут отличаться в зависимости от модели автомобиля, но в самом частом случае подвески типа «МакФерсон» надо отсоединить поворотный кулак от шарового соединения с рычагом или растяжками, для чего расстыковывается палец шаровой опоры или откручивается её корпус от рычага;
  • стойка отводится в сторону, при этом хвостовик наружного ШРУС выходит из шлицевого соединения ступицы;
  • с пыльника гранаты снимаются хомуты и чехол, удаляется лишняя смазка, мешающая работать со внутренней обоймой;
  • наиболее ответственный момент – удерживая вал, нанести резкий удар тяжёлым молотком через проставку в торец внутренней обоймы, при правильном выполнении граната сдвинется по шлицам или вообще отделится от привода;
  • замене подлежат пыльник, хомуты, гайка, ШРУС в сборе и стопорное пружинное кольцо, обычно всё это имеется в ремкомплекте вместе с тюбиком специальной смазки, обычная многоцелевая тут не годится;
  • в первую очередь на вал устанавливается новый пыльник;
  • новый смазанный шарнир надевается на вал и резким движением продвигается до щелчка стопорного кольца, иногда приходится нанести лёгкий удар в торец хвостовика, защитив его от деформации старой гайкой;
  • в обратном порядке собирается подвеска, гайка ступицы затягивается согласно ремонтной документации на конкретную машину.

Полезно будет заодно поменять и пыльник внутреннего ШРУС пока снят наружный. От состояния чехлов принципиально зависит ресурс узла.

Со снятием полуоси

Снять привод в сборе полезно для большего удобства работы, особенно в тяжёлых случаях заклинивающего стопорного кольца. Обычно для этого потребуется слить масло или его часть из коробки передач, не забыв залить его обратно, а ещё лучше совместить процедуру с заменой масла.

Привод в коробке удерживается аналогичным стопорным пружинным кольцом круглого сечения, которое сжимается после резкого удара в наружную обойму шарнира через проставку.

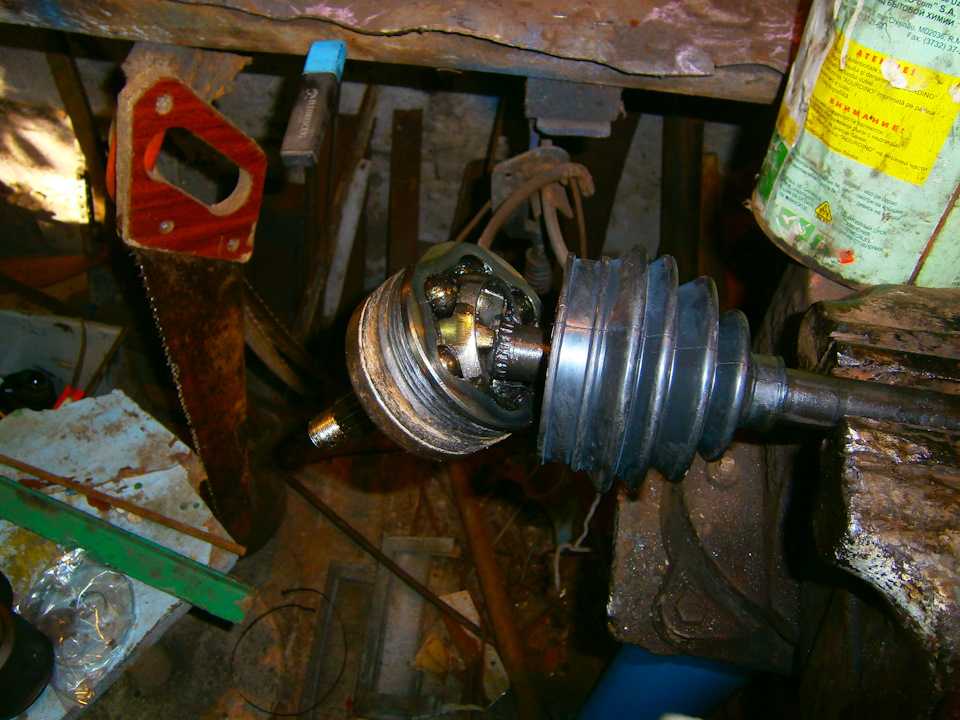

Иногда удаётся отжать привод монтировкой. Снятие шарниров с вала выполняется в тисках аналогично уже описанной процедуре.

Не стоит пытаться выдернуть полуось за вал. Закончится это саморазборкой внутреннего шарнира, имеющееся там упорное кольцо не выдержит.

Замена внутреннего ШРУСа

Операция полностью аналогична снятию наружного шарнира, но тут уже без снятия полуоси не обойтись. Встречаются конструкции, где привод закреплён болтами на фланце коробки, например, как в Ауди А6 С5. В этом случае масло сливать не потребуется.

В отличие от внешнего, трипоидный внутренний ШРУС легко разбирается, что открывает доступ к стопорному кольцу. Но сжимается оно всё так же, резкими ударами по внутренней обойме при закреплённом в тисках приводе.

Есть отличия в установке пыльника – внутренний шарнир допускает продольное перемещение, поэтому закрепить его чехол надо с учётом рекомендованного заводом расстояния от конца вала. Это необходимо для правильной работы пыльника при перемещении шарнира между крайними положениями по длине.

Замена внутреннего шруса ВАЗ 2110 своими руками

Предназначение и принцип работы, возможные неисправности

Шарнир равных угловых скоростей модели автомобиля ВАЗ 2110 (сокращенно ШРУС) на протяжении всего периода эксплуатации находится под воздействием нагрузок, что приводит к выходу его из строя. Конструкция, отличается высоким уровнем качества, для его изготовления применяется качественная сталь, углеродистая, способная выдерживать нагрузки длительный период времени.



ШРУС ВАЗ 2110

К причинам выхода из строя ШРУСа транспортного средства ВАЗ 2110 относится попадание внутрь различных элементов грязи, песка, что связано с утратой смазки и рано или поздно приводит к повреждениям, если эксплуатировать оборудование с порванным резиновым пыльником. В этом случае потребуется обязательная замена внутренней гранаты, которая выходит из строя и нуждается в контроле технического состояния, гарантировав долголетнюю эксплуатацию автомобиля модели ВАЗ 2110. Обнаружить необходимость в замене внутреннего ШРУСа ВАЗ 2110 можно, если слышен характерный хруст, вызванный наличием зазоров в механизме, инородными телами, приводящими к нарушению работоспособности.



Что понадобится в работе

Осуществляя замену внутреннего ШРУСа авто ВАЗ 2110, необходимо правильно подобрать оборудование и инструменты, без которых последующая работа невозможна. Ремонт узла не представляется возможным, потребуется только лишь его замена.

Для выполнения последующих операций, потребуется набор оборудования и инструментов:

  • Новая внутренняя граната, которая включает в себя хомут, смазку, позволит гарантировать последующую безотказную работу системы на протяжении длительного периода времени;
  • Подъемник, либо специальная смотровая яма с домкратом, потребуется для подъема и фиксации транспортного средства модели ВАЗ 2110, гарантирует безопасность в ходе выполнения работы;
  • Набор стандартных инструментов, посредством которых выполняется замена внутреннего ШРУСа. Включает в себя ключи, отвертки, плоскогубцы и многое другое, что потребуется в ремонте.



Замена вышедшего из строя оборудования

Замена ШРУСа транспортного средства ВАЗ 2110, расположенного на внутренней, а не внешней стороне, представляет собой простой процесс, потребуется выполнить несколько операций. Конструкция передает вращение от КПП к валу. Работа устройства влияет на безопасность движения, по этой причине обнаружение неисправности ШРУСа выполняется на высоком уровне от земли.

Выполняется операция замены на специальном подъемнике, смотровой яме, что связано с его расположением в нижней части транспортного средства, доступ нужен только в этом положении.

Предварительно потребуется выполнить следующие операции:

  • Зафиксировать транспортное средство, что выполняется посредством включения четвертой скорости и плотном затягивании ручного тормоза;
  • Установить противооткатные клинья точно под задние колеса автомобиля, можно вместо них использовать обычные бруски;
  • Смонтировать защитный колпак агрегата, после чего открутить гайку ступицы, для этого используется монтировка;
  • После демонтажа ступичной гайки приступить к откручиванию элементов крепления колеса автомобиля;
  • Вывесить колесо, на котором возникла необходимость в замене узла посредством домкрата.

После обнаружения узла в конструкции потребуется:

  • Открутить все шесть болтов, в результате агрегат будет удерживать в конструкции один фланец;
  • Открутить два крепежных болта нижней опоры кулака;
  • Выполнить поворот рулевого механизма в крайнее положение, агрегат выпадает сам по себе.

После того, как он выпадет, предстоит выполнить простой набор операций, а именно:

  • Съем пыльника, установленного в составе конструкции;
  • Снятие стопорного кольца;
  • Снятие шарнира, установленного на шлицах вала, чтобы не повредить другое оборудование;
  • Диагностика оборудования и всей системы;
  • Устанавливается агрегат обратно в предназначенное для этого место.

Что нужно помнить во время обратного монтажа:

  • На конец вала обязательно необходимо установить пластиковую заглушку;
  • Перед началом монтажа агрегата обеспечивается укладка требуемого количества смазки;
  • Установка стопорного кольца выполняется перед установкой механизма на транспортное средство;
  • После установки привода, он садится в шестерню до полной фиксации, что потребует использования молотка.

Для процесса не потребуется навыков и умений как в отношении других агрегатов. Однако для высокой гарантии выполняемых работ необходимо обратиться к квалифицированным специалистам, в автосервис, где отнесутся к выполнению работы максимально ответственно. Таким образом, получается высокая гарантия надежности качества обслуживания транспортного средства.
