Схема подключения противотуманок через реле — Лада мастер

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Содержание:

1. Для чего и как подключать противотуманные фары
2. Почему именно противотуманные?
3. Электрическая схема подключения противотуманок
4. Как подключить противотуманные фары через реле

Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки противотуманных фар трактуют зачастую не совсем верно. Противотуманка — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных фар головного света она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

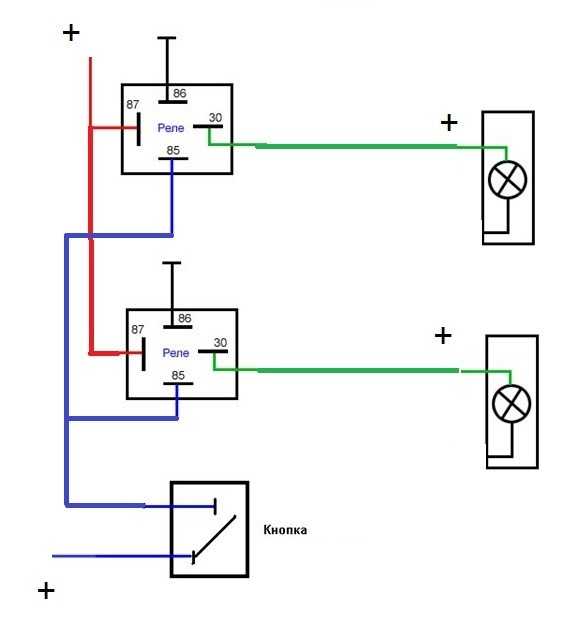

Схема подключения противотуманных фар через реле поясняет практически все сложности, которые могут возникнуть при установке. Тем не менее, мы приведем несколько комментариев к схеме, чтобы ее работа была более понятной, а установка более осмысленной.

Как подключить противотуманные фары через реле

Для подключения фар нам понадобятся некоторые инструменты:

• дополнительные провода и клеммы;
• предохранитель противотуманных фар;
• реле противотуманных фар;
• изолента;
• колюще-режущие инструменты;
• кнопка включения, если вы не хотите задействовать одну из неиспользуемых на приборной панели.

Первым делом стоит определиться с физическим расположением реле. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью. Но место найти ему нужно, поскольку нужно как-то отмерять провода. Снимаем приборную панель и центральную консоль, находим место для реле.

Питать реле мы будем от габаритных огней, вместе с которыми включается подсветка приборов и центральной панели. Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле. Второй провод должен идти на кнопку включения. Где ее разместить — решать вам.

Далее протягиваем провод от контакта 87 к АКБ, предварительно расположив в удобном месте предохранитель. Контакт 86 реле соединяем с массой в любом удобном месте. Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует.

При установке самих противотуманок нужно внимательно ознакомиться с нормами установки дополнительного светового оборудования, которые прописаны в ПДД. Иначе, проблем потом не оберешься. Также противотуманки стоит тщательно отрегулировать, но это совсем другая история. Пусть ваши противотуманки светят ярко в любой туман, и безопасных вам дорог!

Читайте также Светодиодные фары своими руками, Втягивающее реле стартера Ваз 2107 — цена

Подключение противотуманок через реле: схема, пошаговая инструкция

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть машины, в которых приходится производить самостоятельно подключение противотуманок через реле. Схема и этапы установки данной оптики – далее в нашей статье.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

Это и есть та самая схема подключения реле противотуманок. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто.

С чего начать монтаж?

Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.

Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый – с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда – можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий – к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

1. Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
2. Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
3. Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. А защищает противотуманки заглушка круглый год в любое время суток.
4. При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства – это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара – это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.
