Подключение противотуманных фар на Газель • Сам автоэлектрик

Для улучшения видимости на дороге уже давно используются противотуманные фары. Они оправдывают себя не только в туман, но также зимой во время метели или в ночное время на плохой дороге. Каждому приходилось видеть желтый свет противотуманок, но в последнее время благодаря мощности ламп световой поток изменился. Осталось рассмотреть вопрос, как установить такие источники света на коммерческий автомобиль Газель.
ПТФ могут устанавливаться и на бампер

Содержание

1. Полезность противотуманок
2. Где размещать
3. Основные стадии выполнения работ по подключению
4. Роль реле и кнопки
5. Если ПТФ неработоспособны
6. В завершение

Полезность противотуманок

Немаловажно при этом обеспечить автономное подключение противотуманных фар на Газель. Связано это не только с повышенной мощностью лампы, но и с вырабатываемым током. Специалисты не советуют использовать параллельное подключение габаритов и противотуманок — провода попросту на это не рассчитаны.

На большинство Газелей обычно не устанавливают фары противотуманного освещения. Из-за этого приходится производить такие работы своими руками. Самая простая комбинация подключения предполагает использование главного переключателя света, чтобы не искать дополнительных клавиш. Такая схема подключения противотуманных фар на Газель часто применяется и на других марках отечественных авто.

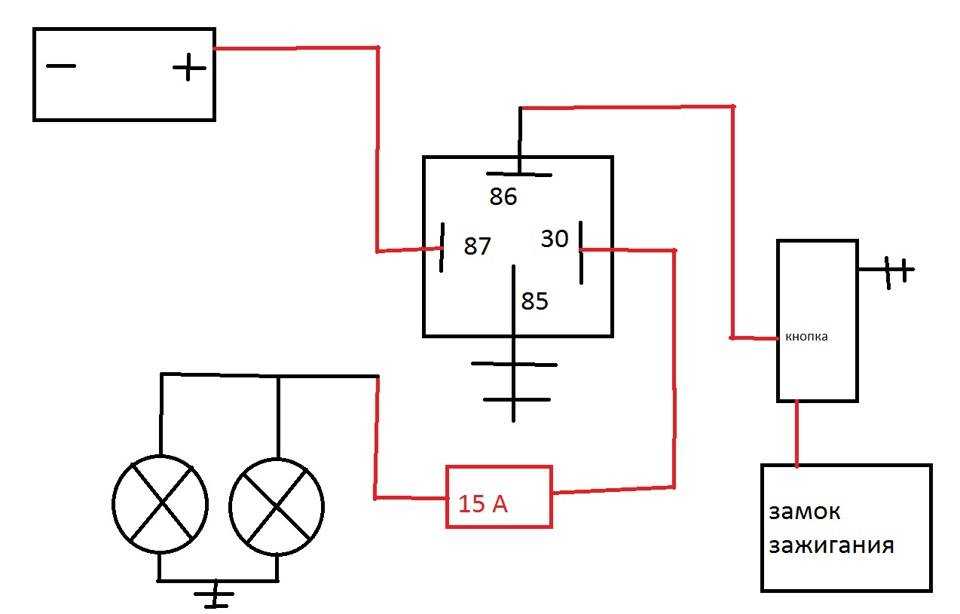

Схема подключения внешних осветительных приборов на ГАЗель

Где размещать

Начать нужно с выбора места, где будут стоять наши новые противотуманки. Традиционно для этих целей используется или бампер авто, или крыша кабина. Однако со вторым вариантом могут быть сложности согласования с правилами дорожного движения.

Обратите внимание! Согласно этим нормам, разрешается использование крыши для транспортных средств с полным приводом или в тяжелых условиях эксплуатации – грунтовые дороги, ухабы и т.п.

Дополнительно нужно знать и другие требования правил ГИБДД.

Итак, установка противотуманных фар Газель должна отвечать следующим нормативам:

• поток света не должен быть большим, чем от главного источника света автомобиля;
• установка фар должна производиться так, чтобы они были параллельными оси симметрии машины;
• высота должна быть не менее 25 см, а выступать сбоку транспортного средства противотуманки не могут более, чем на 40 см.

Комплект для монтажа на бампере

Из других нюансов, которые может вызвать установка противотуманных фар на Газель, следует обращать внимание на форму изделий, так как они могут быть прямоугольными, квадратными, овальными и т.п. Ставьте их в тех местах, которые советует производитель.

Если это не получается, тогда можно прорезать отверстия в существующем бампере или же купить новый, специально для этого подготовленный. Цена покупки нового бампера может быть приемлемой не для каждого владельца Газели, поэтому дальше остановимся на том, как это сделать без лишних затрат.

Основные стадии выполнения работ по подключению

Вот примерная инструкция по подключению:

1. Прежде всего, в симметричных местах бампера вырезаем два отверстия, в которых будут крепиться источники света и хорошенько смазываем их антикоррозийным средством.
2. Приобретенную пару противотуманок связываем проводами. Проверьте одинаковость сечения основной проводки автомобиля и той, что идет в комплекте с фарами. Принято считать, что минимальный диаметр сечения должен составлять не менее 0,75 мм.
3. Обесточиваем питание АКБ автомобиля.
4. Проводку осуществляем в соответствии со схемой, которая идет в комплектации.

Расшифровка разъемов для подключения фар на Газель

• Нужно открыть корпус каждой фары и вытащить оттуда наружу оптический ее элемент. Это потребуется для того, чтобы можно было аккуратно вставить галогенную лампочку и не повредить корпус со стеклом в процессе монтажа.
• Закрутив корпуса фар, ставим контактное реле проводкой вниз. Так мы защитим ее от попадания влаги.
• Когда вы вставляете галогеновую лампу в ее оптический элемент, не допускайте контактов пальцев рук с поверхностью колбы. Работайте в перчатках или даже оберните колбу тряпкой. Попадание жира на поверхность колбы существенно сократит срок службы лампочки.
• Подсоединяем к лампе комплект проводки и ставим оптический элемент.
• Противотуманные фары Газель будут считаться установленными, когда вы окончили все этапы работ и обеспечили вновь питание аккумулятору. Теперь можно проверять работоспособность устройства. Включайте фару только после окончания полной сборки. Видео в этой статье даст возможность визуально увидеть некоторые работы.

Роль реле и кнопки

Если в купленном вами комплекте противотуманок отсутствует реле, приобретите его как для модели 3302. Там оно обеспечивает работу задних противотуманных фонарей. По-нормальному, каждый комплект должен быть оснащен электрической проводкой с разъемами, прерывателем-реле, кнопкой питания и подробной схемой-инструкцией по этапам сборки.
Качеству проводки уделяйте самое пристальное внимание

Обратите внимание! Жгут проводов не только можно, но и нужно выводить в пространство под капотом.

После этого определиться с местом, где будет крепиться реле-прерыватель:

• Проводка от реле будет заводиться в салон через специально предусмотренное технологическое отверстие.
• Необходимо теперь выяснить, где будет находиться кнопка, включающая противотуманный свет, чтобы узнать, как подключить ее к штатной электрической проводке Газели.
• Реле понадобится нам по той причине, чтобы сберечь кнопку – она может не выдержать той силы тока, который потребляется противотуманками. Некоторые используются для подключения 3-хпозиционную клавишу: 1 провод протянут к цепи габаритов, 2-й к зажиганию, а 3-й к самому реле. Так достигается 3 режима работы.

Блок управления светом на Газель

Если ПТФ неработоспособны

Кратко рассмотрим главные причины выхода из строя противотуманок или проблем в работе управляющих механизмов (см. фото). К сожалению, долгая эксплуатация и не всегда благополучный климат вызывают коррозию и окисление проводов и контактов.

• Каждая из противотуманок имеет собственный предохранитель, расположенный в блоке под капотом. Проверьте в первую очередь, не вышел ли он из строя. Если не работают сразу обе фары, значит, дело в другом, поскольку предохранители не выходят из строя парами.
• В случае перегорания ламп, нельзя придумать ничего другого, кроме их замены, а причина может быть в реле-прерывателе. При включении фар должен происходить щелчок. Если же нет – то либо оно нерабочее, либо на нем отсутствует питание, либо как вариант – отсутствие нормальной массы на кузов, или от реле.

В завершение

Надеемся, что предложенный материал будет вам полезен. Не забудьте также защитить стекла фар от попадания посторонних предметов – для этих целей предусмотрено изготовление наклеек на фары. Удачи на дороге!

Установка противотуманных фар на автомобили Газель — практические нюансы

ГлавнаяСтатьиУстановка противотуманных фар на автомобили Газель — практические нюансы

Фары противотуманного класса устанавливают на транспортные средства для улучшения освещенности дорожного полотна при движении в ночное время, в условиях сильного тумана, дождя и при обильных снегопадах. Необходимо отметить, что установка таких фар на коммерческие автомобили Газель и на другие грузовые транспортные средства должна выполняться с соблюдением определенных требований. Рассмотрим дальше вопросы, которые касаются монтажа.

Рекомендуемые места установки

Основным местом установки осветительного оборудования считают передний бампер автомобиля. На дорогах можно увидеть машины, у которых такие фары смонтированы на крыше кабины, но на такое размещение действует ряд ограничений, связанных с требованием Правил дорожного движения. Установка на крыше допускается только для полноприводных автомобилей или транспортных средств, которые эксплуатируются в сложных условиях и по бездорожью.

Требования по установке, предъявляемые представителями ГИБДД

Если противотуманные фары не предусмотрены в штатной комплектации, то установка допускается только при соблюдении следующих условий:

• Мощность светового потока не должна превышать аналогичные показатели головной оптики.
• Фары устанавливают на одинаковом расстоянии от оси симметрии транспортного средства.
• Высота установки 25 см и более, боковой вылет не должен превышать 40 см.

Только при соблюдении этих условий можно будет согласовать установку в ГИБДД.

Места для установки и крепления противотуманных фар

Оптимальный вариант — установка противотуманок на места, которые уже предусмотрены производителем. В этом случае нужно учитывать, что компании, реализующие противотуманные фары, предлагают устройства с овальной, круглой, прямоугольной формой. Обязательно обращайте внимание на форм-фактор при покупке. В крайнем случае прорезается отверстие самостоятельно, но это может вызвать претензии со стороны ГИБДД. В таких ситуациях целесообразно купить новый бампер, который подходит под выбранные световые приборы.

​

Особенности самостоятельного подключения противотуманок

Выпускаемые серийно автомобили Газель не комплектуются противотуманными фарами. По этой причине владельцам приходится самим решать задачи по установке этого оборудования. Рекомендуем обратить внимание на следующие моменты:

• Подключение должно быть выполнено автономным образом. Не допускается врезка в действующую электросеть автомобиля.
• Обязательна установка главного переключателя, который обеспечит включение противотуманных фар независимо от работы основной оптики.
• Необходима установка реле-прерывателя, которое требуется для защиты основной кнопки в случаях, когда сила тока, проходящего через нее, превышает допустимые показатели.
• Жгут проводов, необходимых для подключения дополнительного оборудования, прокладывается в подкапотном пространстве. В салон его заводят через штатные технологические отверстия кузова автомобиля.

Отметим, что допускается применение трехпозиционных переключателей, провода от которых подсоединяются к системе зажигания, цепи габаритных огней и реле-прерывателю.

​

Основные этапы монтажа противотуманных фар

Установка ПТФ предполагает выполнение следующих работ:

• Размечают бампер с учетом оси симметрии автомобиля.
• Выпиливают отверстия, которые по размерам соответствуют противотуманным фарам.
• После обработки отверстий антикоррозийными составами устанавливают противотуманки и надежно фиксируют крепежными элементами, предусмотренными производителем.
• Для подключения противотуманных фар используют провода, сечение которых должно быть не менее 0,75 мм², необходимо убедиться в том, что оно соответствует имеющейся в машине проводке.
• Отключают аккумуляторную батарею и подключают фары в соответствии со схемой, которая обычно идет в комплекте оборудования.

После завершения монтажных работ подключают АКБ и проверяют работоспособность световых приборов. Подавать питание до окончания монтажа запрещено в целях безопасности. Ниже на рисунке изображена схема подключения ПТФ на автомобили марки Газель.

​

Возможные причины выхода из строя противотуманных фар

При эксплуатации приходится сталкиваться с рядом неисправностей ПТФ, основные из них:

• Выход из строя предохранителей, которые устанавливают отдельно для каждой фары. Если не включаются обе противотуманки, то причину следует искать в другом, одновременно два предохранителя не перегорают.
• Регулярное перегорание ламп может быть связано с неисправностями реле-прерывателя, следует проверить его работоспособность.

Стоит отметить и необходимость защиты стекла фар от механических повреждений, для чего используют специальные наклейки.

Категории статей

обзор, виды, схема подключения и отзывы

Противотуманные фары на «Газель» ставятся не для красоты, а из-за необходимости улучшения видимости на дороге во время тумана или дождя и снега. Однако некоторые модели не поставляются производителем. О том, как правильно выбрать, установить и подключить фары, и пойдет речь ниже.

О противотуманных фарах

Обычные фары в туман, дождь, сильный снегопад дают мало пользы: от них пространство перед машиной не видно, ограничено белесой пеленой, особенно в дальнем режиме. Это связано с отражением света от капель тумана, дождя, снежинок.

В такой ситуации незаменимым помощником служат противотуманные фары в сборе (ПТФ), установка которых на любой автомобиль позволит равномерно освещать дорогу и избежать опасных ситуаций.

Но важно не забывать, что прожектор бывает разный, и кое-что знать о нем не помешает ни одному водителю.

Неплохие характеристики имеют российские противотуманные фары, выпускаемые на предприятиях «Бош-Рязань», «АвтоЛайт». Полностью бюджетная стоимость – еще один плюс такой продукции.

Фары азиатских фирм Al Khateeb и Saca внешне более привлекательны, но их стоимость в два раза выше российских, а большая мощность часто приводит к перегреву и деформации пластиковых деталей.

Самой качественной противотуманной оптикой являются приборы немецкой фирмы Hella, но это удовольствие из-за стоимости доступно далеко не каждому водителю.

При покупке в первую очередь обратите внимание на внешний вид фары (комплекта): «противотуманки» имеют маркировку в виде буквы «В». Далее проверяется герметичность между рассеивателем и отражателем (корпусом). Нарушение герметичности этого соединения приведет к сокращению срока службы фары.

Виды «противотуманок»

По форме противотуманок на Газели противотуманки делятся на прямоугольные, квадратные и овальные, но форма корпуса особой роли не играет и особых преимуществ не дает одному перед другими.

«Противотуманный» можно отличить по оптическим схемам. За счет использования разных вариантов в разной степени решается оптимальное соотношение максимального светового потока к минимальной потребляемой мощности для его обеспечения.

Наиболее распространены фары с параболическим рефлектором. В этой схеме место установки лампочки совмещено с фокусом, что позволяет сформировать световой поток в виде горизонтальной полосы. Специальный экран ограничивает его распространение вверх. КПД фар составляет 27%.

Более высокий КПД (до 45%) имеют противотуманные фары с отражателем произвольной формы. Конструкция позволяет использовать значительное количество света, обеспечивая максимальную площадь его распространения. Однако налобные фонари с такой оптической схемой отличаются высокой стоимостью и пока не получили широкого распространения.

Выбор места расположения фар

Важным моментом в комплектации любого автомобиля является установка противотуманных фар. «Газель» в этом вопросе не исключение, учитывая коммерческий всесезонный характер ее эксплуатации.

Есть два варианта установки фар на Газель: на бампер и на крышу. Традиционно используется первый.

Второй вариант плохо согласуется с ПДД, так как данный документ устанавливает ограничения на размещение на автомобиле не предусмотренного заводом светотехнического оборудования. Установка фар на крышу допускается только в случае эксплуатации автомобиля в тяжелых условиях: гравийная дорога, бездорожье.

Первый вариант также имеет ограничения: на Газель можно устанавливать противотуманные фары не выше уровня обычных фар, при этом габариты автомобиля не нарушаются более 400 мм, а расстояние от фар до дорожное покрытие должно быть не менее 250 мм.

Регламент установки

Фары противотуманные на «Газель» устанавливаются с обязательным учетом мощности их потока. Запрещается использовать ПТФ, если этот показатель превышает мощность основных источников света.

Фары должны быть установлены симметрично относительно оси автомобиля.

Если завод уже предусмотрел и указал на бампере установку «противотуманок», то следуйте заводским рекомендациям и установите фары в этих местах.

После фиксации ПТФ необходимо проверить правильность их регулировки. Желательно, чтобы это делал на СТО электрик. Этот шаг, пожалуй, самый важный из предыдущих, так как от него зависит качество противотуманных фар. Только в этом случае они будут полезным снаряжением.

Подключение противотуманных фар

После установки противотуманных фар на «Газель» требуется подключить их к бортовой сети. Эта работа требует определенных знаний, иначе могут быть нарушены нормы не только электротехнической, но и пожарной безопасности. Для правильного выполнения этого этапа потребуется схема подключения противотуманных фар («Газель» должна быть оборудована схемой бортовой сети).

В первую очередь необходимо проверить пропорциональность сечения проводов бортовой сети и проводов от фар. Допускается минимальное сечение 0,75 мм. Если использовать провод с меньшим сечением, то они будут перегреваться, а потом и возгораться.

Обязательно отключить бортовую батарею. Такая мера необходима при ошибочном подключении ПТФ и коротком замыкании в цепи.

Если в комплекте фар не предусмотрено реле для их включения, то его следует приобрести и установить, так как обычная кнопка может не обеспечивать нормальную работу ПТФ из-за большого тока их питания и подгорания его контакты.

Питание ПТФ подается только через специальные предохранители, в противном случае выход из строя фар и их проводки приведет к отключению всей бортовой сети «Газели».

Фары можно считать полностью установленными, если после завершения их установки и подключения аккумулятора все устройства автомобиля, включая фары, работают нормально.

Регулировка

После завершения установки противотуманных фар «Газель» отгоняют на горизонтальную площадку для их регулировки. Для качественного выполнения данной работы необходимо:

• Привести в норму давление в колесах;
• Полностью заправить топливный бак;
• Загрузить автомобиль до нормального состояния;
• На вертикальном экране (расположенном в 10 м от машины) отмечены вертикальная (ось автомобиля) и две параллельные линии (верхняя – расстояние от центра фар до поверхности платформы, нижняя – 100 мм).

Каждая фара регулируется отдельно по линиям, отмеченным на экране.

ПТФ для автомобилей «Газель» серии «Бизнес» и «Next»

Проблема безопасного вождения в сложных погодных условиях вызывает такой вопрос: «Какие противотуманные фары («Газель-Бизнес» — Ваш автомобиль) купить, стоит ли возможна ли установка ПТФ, предназначенных для других автомобилей?»

Сложность заключается в том, чтобы закрепить фары именно для этой машины. Ошибка в выборе может дорого обойтись владельцу «Газели-Бизнес». По мнению большинства водителей и специалистов автосервиса, оптимальным вариантом могут стать «противотуманки» Лада-Приора, хотя крепление все равно придется доделывать: понадобится переходник.

Противотуманные фары, установленные на «Газель-Next», не создают проблем водителю, подобных тем, которые встречаются на «Газели-Бизнес».

Данная модель оснащена производителем средствами защиты от запотевания.

Ставить или не ставить? Мнение водителей

Судя по отзывам, водители единогласно приветствуют установку «туманок». Вопрос только в том, какие фары ставить на «Газель». Автомобильная промышленность как раз сейчас «доросла» до их установки, а первые модели этого были лишены. Поэтому чаще всего с этой проблемой сталкиваются водители на специализированных форумах.

Также водители считают, что лучше использовать желтые «противотуманки», но не скупиться на хорошие ПТФ.

Рекомендуется для противотуманных фар «Osram All», для снега — «Knight Breker» или «Bosch».
