Реле втягивающее: управление работой стартера

Электрический автомобильный стартер управляется с помощью специального устройства, расположенного на его корпусе — втягивающего (или тягового) реле. Все о втягивающих реле, их конструкции, типах и принципе работы, а также о верном подборе и замене реле в случае его поломки — читайте в данной статье.

Что такое втягивающее реле стартера?

Втягивающее реле стартера (тяговое реле) — узел автомобильного электрического стартера; совмещенный с контактной группой соленоид, обеспечивающий подключение электродвигателя стартера к аккумуляторной батарее и механическое соединение стартера с венцом маховика при запуске двигателя.

Втягивающее реле входит в механическую и электрическую части стартера, управляя их совместной работой. На данный узел возлагается несколько функций:

• Подвод привода стартера (бендикса) к зубчатому венцу маховика при запуске двигателя и его удерживание вплоть до момента отпуска ключа зажигания;
• Подключение электродвигателя стартера к аккумуляторной батарее;
• Отвод привода и отключение стартера при отпуске ключа зажигания.

Тяговое реле хотя и работает в составе стартера, но является отдельным узлом, который играет важную роль в работе системы пуска двигателя. Любая неисправность этого узла значительно затрудняет запуск двигателя или делает его невозможным, поэтому как можно скорее необходимо выполнить ремонт или замену. Но прежде, чем покупать новое реле, следует разобраться в его типах, особенностях и принципе работы.

Конструкция, типы и особенности втягивающих реле

Устройство втягивающего реле стартера

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

• Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
• С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.

Принцип работы тягового реле

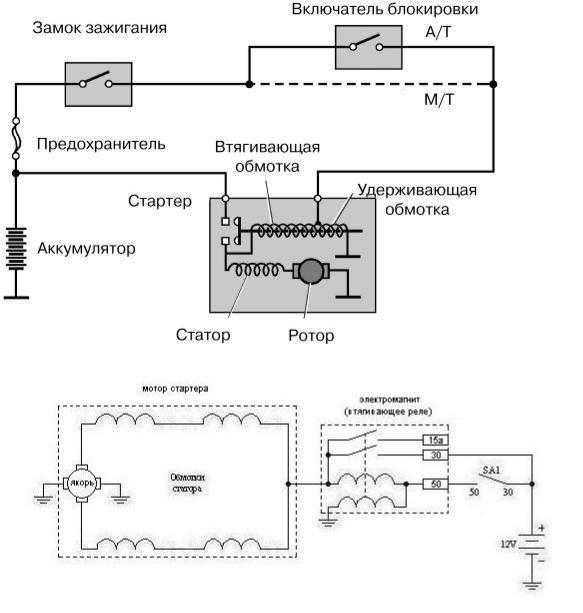

Схема подключения втягивающего реле с дополнительным контактом и дополнительным реле стартера

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.

Вопросы выбора, ремонта и замены втягивающего реле

Общее устройство электростартера и место в нем втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Реле стартера: описание,назначение,устройство,ремонт,фото,видео

Nevada 1976Реле стартера: описание,назначение,устройство,ремонт,фото,видео 0 Comment

Содержание статьи

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

ЧТО ТАКОЕ  РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

• перераспределяет энергию между стартером и электромагнитным реле;
• подаёт шестерни бендикса;
• синхронизирует узлы стартера,
• возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

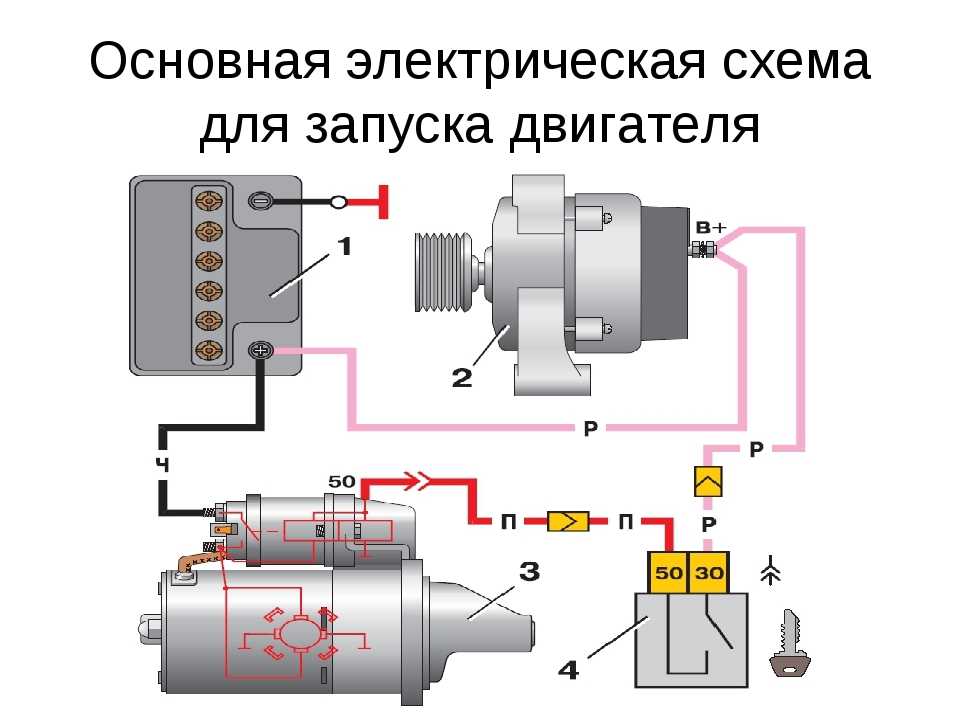

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

• Электрический мотор постоянного тока;
• Бендикс;
• Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

• Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
• Синхронизация работы всех узлов при запуске двигателя;
• Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
• Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание!Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание!Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

• Если произошел отчетливый щелчок в реле, значит оно работает;
• Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

• перегорание катушки,
• механические повреждения,
• естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

• После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
• При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
• Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

• Ваз 2109,
• Ваз 2106,
• Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

• Отключите питание от аккумуляторной батареи.
• Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.

• Открутите гайку щёточного узла.
• Снимите контакт с болта.
• Открутите стяжные винты. Именно они соединяют реле с массой авто.
• Открутите торцы гаек.
• Разделите устройство напополам.
• Осуществите замену сердечника.
• Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Как работает реле стартера?

Ричард Роу

Дэвид МакНью/Getty Images News/Getty Images

Как и большинство других моторизованных или мощных электрических устройств в автомобиле, стартер не получает питание непосредственно от выключателя, используемого для запуска. Вместо этого выключатель зажигания запускает своего рода вторичный переключатель, известный как реле или, в случае стартера, соленоид.

Основы системы запуска

Когда вы поворачиваете ключ зажигания автомобиля, ключ закрывает разрыв между положительным проводом аккумулятора и положительной клеммой соленоида стартера. Когда цепь замыкается на соленоиде, переключатель внутри соленоид замыкается и замыкает другую цепь, которая связывает аккумулятор и электродвигатель на вашем стартере. Гипотетически вы можете просто протянуть провод напрямую от аккумулятора к замку зажигания, а затем к двигателю, но для этого потребуется много очень толстого провода и мощный выключатель.

Как работает соленоид

Когда электрический ток от переключателя поступает на соленоид, он возбуждает небольшой электромагнит внутри соленоида. Этот электромагнит притягивает металлический рычаг, прикрепленный к положительной клемме аккумулятора, к металлической пластине, прикрепленной к клемме стартера. Таким образом, соленоид стартера имитирует поведение замка зажигания; вы можете думать о соленоиде стартера как о втором выключателе зажигания, который находится между аккумулятором и стартером.

Разведенный и встроенный

Современные стартеры обычно используют соленоид стартера, встроенный в корпус самого стартера, в то время как в более старых автомобилях обычно используется разведенный соленоид, установленный на нише колеса или брандмауэре. Интегрированный соленоид и стартовый пакет дешевле в производстве и установке, поскольку он уменьшает количество соединений в электрической системе и машинных процессах, необходимых для установки отдельного соленоидного механизма в моторном отсеке. Чтобы найти соленоид стартера, будь то разведенный или встроенный, просто следуйте по толстому красному кабелю, подключенному к положительной клемме аккумулятора.

Неисправности и их устранение

Щелчок соленоида стартера обычно указывает на низкий уровень заряда аккумуляторной батареи. Замыкание основной цепи стартера потребляет большое количество энергии от аккумулятора, что временно лишает выключатель зажигания силы тока, необходимой для срабатывания соленоида. Когда основная цепь размыкается, питание возвращается к электромагниту, цепь замыкается с резким щелчком, и цикл начинается заново. В этом сценарии разведенные соленоиды имеют небольшое преимущество перед встроенными соленоидами, поскольку водитель может просто отверткой соединить открытые клеммы аккумулятора и стартера на соленоиде. Это обходит весь цикл включения-выключения-включения, возможно, позволяя водителю завести машину, когда в противном случае он мог бы оказаться в затруднительном положении. Это может быть технически возможно с некоторыми встроенными соленоидами, но встроенный соленоид по своей природе труднее добраться.

Ссылки

• «Основы авто»; Мартин Стокель; 2005
• «Автомобильный справочник Bosch, 4-й»; Хорст Бауэр; 1996
• «Техническая книга Haynes Diesel. Руководство по ремонту двигателей: General Motors & Ford» Кен Фройнд; 2007

Биография писателя

Ричард Роу профессионально пишет с 2007 года, специализируясь на автомобильной тематике. Работал трактористом и механиком, такелажником на заводе пожарных машин, автогонщиком и строителем. Роу изучал инженерное дело, философию и американскую литературу в Общественном колледже Центральной Флориды.

Еще статьи

Что такое пусковое реле? Основы Обновление

Введение

Пусковое реле — это специальный компонент для запуска компрессора с помощью однофазного асинхронного двигателя. Как отдельный компонент, его функция заключается в подключении и отключении катушки притяжения к цепям управления. В небольшом домашнем оборудовании, таком как холодильники и кондиционеры, их холодильные компрессоры в основном используют однофазные двухфазные асинхронные двигатели, требующие включения пускового реле. После завершения пуска вспомогательная обмотка автоматически отключается во избежание самовозгорания.

Каталог

Ⅰ Что такое пусковое реле?

Пусковые реле относятся к категории переключателей. Они используют электромагнитные и электромеханические принципы для замыкания или размыкания контактов для управления соответствующими цепями. Реле представляет собой управляющее устройство, состоящее из двух частей: управляемой системы (входной контур) и управляющей системы (выходной контур). Когда входная величина (электричество, магнетизм, световое тепло и другие физические величины) достигает определенного значения, выходная величина резко изменяется от нуля до определенного значения (или от определенного значения до нуля). Чтобы реализовать контроль и защиту цепи, регулирование и передачу информации.

Рисунок 1. Символы электрических реле

Ⅱ Где используются пусковые реле?

Пусковое реле представляет собой элемент управления, реализующий автоматический пуск однофазного асинхронного двигателя с расщепленной фазой. Например, при запуске компрессора холодильника обмотка двигателя находится под напряжением; когда пуск заканчивается и включается нормальная работа, пусковое реле отключает питание обмотки. Существует несколько типов пусковых реле, обычно используемых в холодильниках, например, встроенные пусковые реле, пусковые реле с тяжелым молотком и полупроводниковые пусковые реле VIE.
Функция автомобильного пускового реле в основном заключается в контроле тока высоковольтной линии путем управления током низковольтной линии, играя роль токового выключателя. Реле стартера является одним из компонентов системы стартера. Основная функция его в автомобиле состоит в том, чтобы начать вращение двигателя в режиме управления малым током, в режиме сильного тока, тем самым приводя во вращение ротор магнето внутри генератора, вводя сигнал импульса зажигания в воспламенитель и заставляя воспламенитель генерировать электрический ток. искры, окончательно воспламените газовую смесь в цилиндре и выполните работу.

Ⅲ Какие существуют типы пусковых реле?

3.1 Пусковые реле тока

Катушка пускового реле тока включена последовательно с рабочей обмоткой двигателя компрессора. При работающем двигателе рабочий ток проходит через катушку реле, а для его управления последовательно с пусковой обмоткой включается управляющий контакт. Тип тяжелого молотка, PTC ( положительный температурный коэффициент ) и ртутное пусковое реле являются очень распространенными типами.
(1) Реле пуска тяжелого молотка
В основном оно состоит из катушки, якоря, подвижного контакта, статического контакта и клеммы проводки.

Рис. 2. Структура реле пуска тяжелого молота

Контакт управления реле нормально разомкнут. Когда питание включено, только катушка реле и рабочая обмотка имеют ток. Поскольку ротор неподвижен, пусковой ток очень большой, так что катушка реле притягивает якорь к движению вверх, подвижный и статический контакты замыкаются, включается пусковая обмотка, и компрессор начинает вращаться. По мере увеличения скорости ток уменьшается, якорь падает под собственным весом, контакт размыкается и пусковое действие завершается.
(2) Пусковое реле PTC
Элемент PTC представляет собой термистор с положительным температурным коэффициентом, который представляет собой полупроводник типа титаната бария, легированный редкоземельными элементами и изготовленный по специальной технологии. Величина сопротивления термочувствительного элемента PTC, используемого в кондиционере, составляет всего десяток Ом в холодном состоянии, то есть он начинает находиться в состоянии пути в цепи запуска компрессора. Когда компрессор запускается, ток очень большой, так что температура термистора PTC быстро поднимается до точки Кюри (обычно от 100°C до 140°C), а его сопротивление резко возрастает и переходит в состояние разомкнутой цепи. Эта характеристика термистора PTC позволяет широко использовать его в качестве бесконтактного пускового реле в небольших компрессорах кондиционеров.

Рис. 3. Подключение пускового реле PTC

На практике пусковое реле PTC подключается параллельно с пусковым конденсатором, а затем последовательно с пусковой обмоткой компрессора. В момент, когда компрессор подключен к источнику питания, сопротивление пускового реле РТС очень мало, и в цепи оно находится в состоянии прохода, а ток, проходящий через пусковую обмотку, очень велик, что делает компрессор создает большой пусковой момент. В то же время из-за резкого увеличения сопротивления элемента PTC пусковая обмотка отключается, благодаря чему компрессор переходит в нормальное рабочее состояние.
Пусковое реле PTC имеет простую конструкцию, без контактов и движущихся частей, поэтому его работа надежна. Из-за тепловой инерции компонентов PTC после каждого запуска для охлаждения требуется от 4 до 5 минут.
(3) Ртутное пусковое реле
Состоит из катушки, сердечника плунжера, ртути и двух электродов. Потому что катушка ртутного пускового реле включена последовательно с обмоткой компрессора, и при работе через нее проходит ток.

Рисунок 4. Структура реле Mercury

Катушка тока намотана снаружи цилиндра стартера, а внутренняя часть цилиндра оснащена плунжерным железным сердечником и ртутью и заполнена антиокислительным газом аргоном. Токовая катушка пускателя включена последовательно с обмоткой компрессора. Сердечник плунжера находится в нижней части стартера из-за собственного веса перед включением питания, и ртуть не контактирует с двумя электродами, поэтому клеммы ① и ② не проводят ток. Когда компрессор включен, то есть токовые катушки ③ и ④ находятся под напряжением, железный сердечник плунжера одновременно поднимает ртуть под действием электромагнитной силы, так что два электрода находятся в контакте с ртутью для проведения, и пусковая обмотка подключается к источнику питания, наконец машина запускается. При этом поднятая ртуть вытекает из отверстия в нижней части сердечника плунжера, уровень ртути падает, два электрода снова разъединяются, и компрессор переходит в нормальный режим работы.

Рисунок 5. Пусковое реле автомобиля

3.2 Реле напряжения

Пусковое реле напряжения — наиболее часто используемое пусковое реле в бытовых кондиционерах. Он состоит из катушки, железного сердечника, подвижного листа железа, подвижного контакта, фиксированных контактов и выводов.

Рисунок 6. Структура реле напряжения

Катушка его подключена параллельно пусковой обмотке компрессора, а нормально замкнутый контакт последовательно с пусковым конденсатором. После запуска компрессора напряжение на катушке реле изменяется с увеличением скорости двигателя компрессора. Когда скорость двигателя достигает от 70% до 80% номинальной скорости, напряжение на катушке заставляет ее генерировать электромагнитную силу, притягивающую якорь, так что нормально замкнутый контакт размыкается, а пусковой конденсатор становится бесполезным; когда компрессор выключен, нормально замкнутый контакт автоматически закрывается под действием пружины для подготовки к перезапуску компрессора.

Ⅳ Что такое распространенные неисправности пускового реле?

4.1 Почему пусковые реле выходят из строя?

При отказе пускового реле компрессор выходит из строя, пусковой конденсатор не может быть отключен от цепи после запуска или компрессор не может быть запущен после отключения нормально замкнутого контакта перед запуском. Когда реле защиты от перегрузки выходит из строя, кондиционер не может нормально работать. Причина в том, что концы проводов реле ослабли или отвалились, места контактов изношены или приварены, загрязнены, неровны, а катушка замкнута накоротко или отсоединена.
Для компрессоров, использующих реле стартера, когда компрессор не может запуститься после шума, проверьте, в хорошем ли состоянии контакты реле стартера. Основная неисправность реле в том, что сила упругости возвратной пружины ослабевает, и при пуске контакт замыкается и выключается с трудом. Винт регулировки пускового тока можно регулировать. Если регулировочный винт поворачивается с трудом, пружину можно вытянуть плоскогубцами.

4.2 Пример анализа

Как определить, что реле запуска автомобиля сломано? Просто посмотрите на следующие анализы.
🔺 Ошибки стартера
1. Неисправность Явление и причины
При запуске стартер не вращается, возможные неисправности следующие:
(1) Сбой питания
Аккумулятору серьезно не хватает мощности, или пластина вулканизирована или короткое замыкание и т. д. Плохой контакт клеммы полюса аккумуляторной батареи и зажима провода, плохое соединение проводов пусковой цепи, плохой контакт и т. д.
(2) Неисправность стартера
Коллектор имеет плохой контакт со щеткой, обмотка возбуждения или обмотка якоря разомкнуты или замкнуты накоротко, изолирующая щетка заземлена, катушка электромагнитного переключателя разомкнута, замкнута, заземлена или ее контакты удалены и т. д.
(3) Неисправность реле стартера
Катушка реле стартера разомкнута, замкнута накоротко или заземлена. Контакты плохо контактируют.
(4) Неисправность выключателя зажигания
Проводка выключателя зажигания ослаблена или плохой внутренний контакт.
(5) Неисправна цепь системы запуска.
Обрыв цепи, плохой контакт или отсоединение провода в пусковой цепи.
2. Методы обнаружения
(1) Проверьте источник питания.
Нажмите на клаксон или включите фары. Если звук гудка слабый или хриплый, а свет тусклее, чем обычно, это указывает на проблему с блоком питания.
(2) Проверьте стартер.
С помощью отвертки закоротите клемму, соединяющую аккумулятор и токопроводящую пластину двигателя на электромагнитном выключателе стартера. Если стартер не вращается, значит неисправность в двигателе, поэтому стартер следует разобрать и осмотреть.
(3) Проверьте электромагнитный переключатель.
С помощью отвертки замкните накоротко клемму, соединяющую реле стартера, с клеммой, соединяющей аккумулятор. Если стартер не крутит, значит неисправен электромагнитный выключатель стартера. Электромагнитный выключатель следует разобрать и осмотреть.
(4) Проверьте пусковое реле.
С помощью отвертки замкните накоротко клеммы «питание» и «стартер» на пусковом реле. Если стартер вращается, значит неисправно реле. В противном случае следует проверить следующий шаг.
(5) Проверьте замок зажигания и проводку.
Подсоедините «аккумулятор» реле стартера напрямую к замку зажигания. Если стартер работает нормально, значит, неисправность кроется в линии от реле стартера до замка зажигания.

🔺 Плохой стартер
1. Неисправность Явление и причины
При запуске скорость стартера явно низкая или даже останавливается. Возможные неисправности:
(1) Сбой питания
Отказ батареи или короткое замыкание из-за вулканизации пластины, плохой контакт в пусковом проводе питания и т. д.
(2) Неисправность стартера
Плохой контакт коллектора со щеткой, плохой контакт контактной пластины электромагнитного выключателя и контакта, локальное короткое замыкание в обмотке возбуждения двигателя или обмотке якоря и т. д.
2. Обнаружение Методы
Если стартер работает слабо, сначала проверьте источник питания стартера. Стартер следует разобрать и проверить, нет ли проблем с питанием стартера. Сначала проверьте контакт между контактной пластиной электромагнитного переключателя, коммутатором и щеткой, а затем проверьте обмотку возбуждения и якорь.

Рисунок 7. Структура теплового реле

🔺 Стартер на холостом ходу
1. Неисправности и причины
После включения пускового переключателя быстро вращается только стартер, но коленвал двигателя не вращается, что свидетельствует о работе стартера цепь разблокирована. Так что неисправность может крыться в трансмиссии стартера и зубчатом венце маховика.
2. Методы обнаружения
(1) Если стартер работает на холостом ходу при ударе шестерен, это указывает на то, что зубья зубчатого венца маховика или зубья шестерни стартера сильно изношены или повреждены, что приводит к неправильному зацеплению.
(2) К неисправностям трансмиссионного устройства стартера относятся: повреждена пружина одностороннего зацепления; ролики одностороннего зацепления сильно изношены; шлицевая канавка втулки одностороннего зацепления заржавела. Эти неисправности будут препятствовать нормальному движению шестерни и приведут к тому, что она не сможет точно взаимодействовать с зубчатым венцом маховика.
(3) В некоторых стартовых трансмиссиях используется одноступенчатый планетарный редуктор, который имеет компактную конструкцию, большое передаточное число и высокую эффективность. Но при использовании нагрузка часто слишком велика, чтобы сжечь устройство. Некоторые используют муфты с фрикционными дисками. При повреждении нажимной пружины шлицы ржавеют и застревают, что приводит к проскальзыванию фрикциона, что также приведет к повреждению стартера.

Как решить эти проблемы, когда известно о выходе из строя пускового реле? Посмотрите видео ниже:

Как проверить и заменить реле стартера?

Ⅴ Как подключить реле 12 В?

Пусковое реле представляет собой низковольтное реле постоянного тока. Когда мы хотим запустить силовое оборудование, мы подключаем катушку реле стартера к напряжению постоянного тока и создаем магнитную силу, чтобы притянуть главный контакт электромагнитного переключателя, и подаем постоянный ток, подаваемый аккумулятором, на стартер, который используется для привода силовых машин и оборудования для запуска. Чтобы четко понять взаимодействие пускового реле и двигателя, ниже нарисована их физическая схема.

Рисунок 8. Схема подключения пускового реле 12 В

Из рисунка видно, что электромагнитное пусковое реле имеет три болта проводки, два из которых являются толстыми болтами проводки (③ и ④), а один – тонкими болтами проводки. (⑤). Тонкий проводной болт — это подводящий провод (плюс +) втягивающей катушки реле. В это время он подключен к отрицательному (отрицательному заземлению) через переключатель кнопки запуска (или переключатель ручки). Нажмите кнопку запуска, и катушка электромагнитного реле запитана, главный контакт замкнут, постоянный ток батареи и катушка стартера образуют полностью замкнутое состояние, и, наконец, двигатель начинает вращаться, тем самым приводя в движение механическую мощность. оборудование для эксплуатации.
Примечание. Для реле стартера с тремя контактами болт, помеченный красным, обычно является положительной входной клеммой аккумулятора (③), а другой толстый проводной болт подключается к стартеру (④). Если проводка перепутана, когда тонкий клеммный болт соединен с землей, пусковой двигатель не работает. Это связано с тем, что внутренний вывод катушки пускового реле является общим с выводом толстой проводки. В это время следует поменять местами толстую клемму проводки.
Токовое пусковое реле имеет два толстых болта проводки, посередине выходит мягкий провод, из провода выходит два вывода. По сути, принцип работы у него такой же, как и у трех проводных столбов. Среди двух проводов, выходящих сюда, один уже находится внутри пускового реле, заземляющего утюг, вам нужно только подключить два провода от него к выключателю кнопки запуска, чтобы запустить двигатель.

Ⅵ Часто задаваемые вопросы

1. Что такое пусковое реле?
Реле стартера — это устройство, которое использует небольшое количество электрического тока от выключателя зажигания для возбуждения электромагнита, который приводит в действие выключатель с большим током, который, в свою очередь, запускает работу стартера или соленоида стартера.

2. Какова функция пускового реле?
Реле стартера действует как замыкатель электрической цепи или автоматический выключатель между аккумуляторной батареей автомобиля и стартером. Это помогает увеличить ток батареи, так что при зажигании требуется не такой большой ток.

3. Что такое пусковое реле в холодильнике?
Пусковое реле холодильника — это устройство, которое запускает компрессор внутри холодильника. Если сгорело пусковое реле холодильника, то компрессор может не работать и салон не замерзнет.

4. Можно ли обойти реле холодильника?
С помощью плоской отвертки нажмите на пространство между реле и его корпусом. Затем нажмите на само реле и вытащите его, чтобы вынуть из холодильника. … Используя изоленту, соедините оба конца провода обратно с корпусом реле, чтобы он полностью обошёл отсутствующее реле и замкнул цепь.

5. Что происходит, когда реле стартера выходит из строя?
Если ваше реле стартера вышло из строя, электрический сигнал никогда не пройдет от аккумулятора к стартеру. В результате ваш двигатель не заведется, сколько бы раз вы ни поворачивали ключ. Неисправное реле часто издает слышимый щелчок при повороте автомобиля.

6. Как долго работает реле стартера?
Реле стартера — это долговечный компонент, который может прослужить до 100 000 миль. Так что замена стоит своих денег.

7. Реле стартера и реле зажигания — это одно и то же?
В случае со стартером выключатель зажигания подает сигнал на реле/соленоид (возможно, через компьютер), и реле/соленоид включает цепь стартера, чтобы включить стартер. Теперь термины «реле» и «соленоид» часто используются взаимозаменяемо, и возникает много путаницы в отношении того, что есть что.

8. Нужно ли реле стартера?
Он позволяет протекать большому току, когда вы поворачиваете ключ зажигания или нажимаете кнопку запуска автомобиля. Замок зажигания не может справиться с большим током, потребляемым стартерным двигателем.
