Регулировка клапанов ВАЗ 2107 (фото и видео)

Главная » Регулировка

Содержание

1. Зачем нужны клапаны в автомобильном двигателе?
2. Для чего нужна регулировка клапанов  на ВАЗ 2107
3. В каких случаях нужно регулировать тепловой зазор в клапанах?
4. Как проводится регулировка клапанов ВАЗ 2107

Зачем нужны клапаны в автомобильном двигателе?

Клапаны являются важным элементом механизма газораспределения в двигателе не только ВАЗ 2107, но и любого другого бензинового карбюраторного двигателя. Именно бесперебойная работа восьми клапанов (по два на каждый цилиндр) обеспечивает правильный ток газов в цилиндрах, подводя  топливно – воздушную смесь через впускной коллектор  и удаляя выхлопные газы через выпускной. На фото хорошо видны кулачки, рычаги клапанов и сами клапаны (приведен фрагмент механизма с двумя распределительными валами).

Для чего нужна регулировка клапанов  на ВАЗ 2107

Так как в цилиндрах постоянно сгорает смесь бензина с воздухом, то цилиндры и поршневая группа нагревается до высоких температур. Зазоры в клапанах (точнее, зазор между кулачком распредвала и рычагом клапана) нужно иметь для того, чтобы не было утечки топливной смеси и не было потери мощности двигателя, а также чтобы клапан после совершения поршнем работы своевременно отвёл из цилиндра выхлопные газы.

Диапазон этого зазора в процессе работы механизма газораспределения равен 0,15 мм. Такой толщины и должен быть специальный щуп, который используется при регулировке. Внимание! Зазор 0,15 мм указан для установки зазоров на холодном двигателе. Если нет возможности ждать, пока механизм ГРМ остынет. В таком случае регулировка клапанов ВАЗ 2107 своими руками проводится с «поправкой» на коэффициент температурного расширения из расчета 0,2 мм.

Изображён общий процесс регулировки зазора. Видны ключи на 13 мм и 17 мм, щуп.

В каких случаях нужно регулировать тепловой зазор в клапанах?

• В случае если производился текущий ремонт газораспределительного механизма (замена распредвала, постели, звёздочки ГРМ, тогда регулировка клапанов ВАЗ 2107 нужна обязательно.
• Появился шум в районе головки блока цилиндров;
• В случае если после последней регулировки пробег автомобиля составил 15-16 тысяч км;
• Если случилась потеря мощности и «приёмистости» двигателя. После проверки карбюратора следующим «кандидатом» на проверку идут именно клапаны;
• Неоправданное увеличение расхода топлива.

Как проводится регулировка клапанов ВАЗ 2107

Для регулировки нужен щуп толщиной 0,15 мм (на холодном двигателе) и комплект рожковых ключей.

Вначале до клапанов нужно добраться, поэтому выполняем подготовительные действия и соблюдаем их порядок:

• снимаем воздушный фильтр;
• снимаем своими руками провода со свечей зажигания;
• убираем «сапун» с крышки головки блока цилиндров;
• снимаем крышку головки блока и прокладку крышки, заодно нужно осмотреть её на целостность;
• с помощью газового ключа, или рожкового на 36 или ключа коленвала находим верхнюю мёртвую точку для первого цилиндра. Для этого выворачиваем свечу и вставляем в отверстие пробку, лучше на верёвочке, чтобы не искать.  В момент максимального давления пробка вылетит.

Метка на шкиве коленвала при этом совмещается с длинной линией на крышке.

• Теперь важно соблюдать порядок проверки, иначе можно своими руками вывести из строя всю систему газораспределения: в фазе верхней мёртвой точки для первого цилиндра можно отрегулировать зазоры для кулачков №№ 8 и 6, считая от привода ГРМ. Не забудьте, что клапаны на ВАЗ 2107 имеют верхнее расположение.
• Берём рожковые ключи на 13 и 17 мм, и щуп 0,15 мм.
• Меж рычагом и кулачком клапана № 6 и № 8 по очереди вставляем щуп. Если щуп проходит равномерно туго, то всё в порядке, и зазор в норме;

• Если щуп «болтается» или он застревает, то необходима регулировка. Для этого ключом 13 мм держим головку болта регулировки, ослабляем ключом на 17 «контрящую» гайку, и вставим болт в нужное положение с помощью щупа. После этого вновь затягиваем контргайку ключом на 17 и проверяем, что наш зазор сохранился. На рисунке № 2 – регулировочный болт, № 3 – контргайка на 17 мм, № 1 – щуп. Вообще, регулировка клапанов ВАЗ 2107 проводится небольшим количеством инструментов, но щуп должен быть всегда в идеальном состоянии, без царапин и потёртостей.

•  Теперь нужно проверить другие кулачки. Для этого нужно повернуть коленвал на 180° (половина круга), и отрегулировать кулачки с номерами 4 и 7;
• Следующая регулировка будет кулачков 1 и 3 (снова повернём коленвал на 180°), или на полный оборот относительно начала работы.
• Последними будут кулачки №№ 5 и № 2. Для этого ещё на половину круга поворачиваем коленвал. Всего мы повернули на полтора круга, или на 540°.

Нужно помнить, что щуп должен вытаскиваться одинаково с сопротивлением, но не слишком туго. Однозначно, маленький зазор хуже большого, так как именно в этом случае клапаны могут «прогореть». Если вы решите выполнить регулировку своими руками, об этом нужно помнить.

После регулировки зазоров соблюдаем обратный порядок установки всех снятых деталей на двигатель.

49 287 views Топливная система

Похожие материалы

Проверка и регулировка зазоров клапанов на ВАЗ 2101-2107

Для выполнения работы потребуется специальный плоский щуп 0,15 мм, рожковые ключи на 13 и 17, ключ для проворачивания коленчатого вала за храповик.

Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.

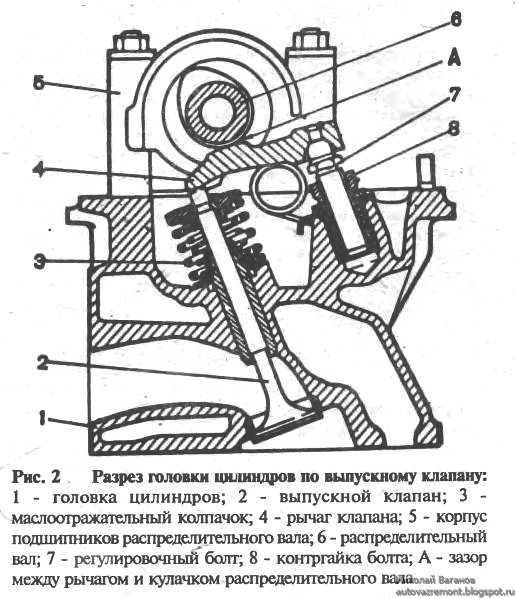

На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.

Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

1. Проверяем и регулируем зазор у 8-го и 6-го клапанов.

Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения  расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).

При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.

Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».

Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.

Проверка и регулировка клапанов ВАЗ 2101-2107

2. Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов.

Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.

3. Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов.

Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.

4. Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов.

Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.

Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107

Таблица регулировки клапанов классика ВАЗ

Примечания и дополнения

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя.
