Трамблер Ваз 2109 (он же распределитель зажигания) – электромеханическое устройство системы зажигания автомобиля, предназначенное для подачи искры на свечу. Трамблер устанавливается только на карбюраторные модели автомобилей, на инжекторных моделях его нет. Принцип работы распределителя зажигания заключается в механическом замыкании контакта с катушки зажигания на высоковольтный провод соответствующего цилиндра в зависимости от положения распределительного вала. Вал распределителя зажигания приводится в движение от распределительного вала двигателя автомобиля. На валу установлен бегунок. Этот бегунок вращаясь и передает искру на высоковольтный провод соответствующего цилиндра двигателя.

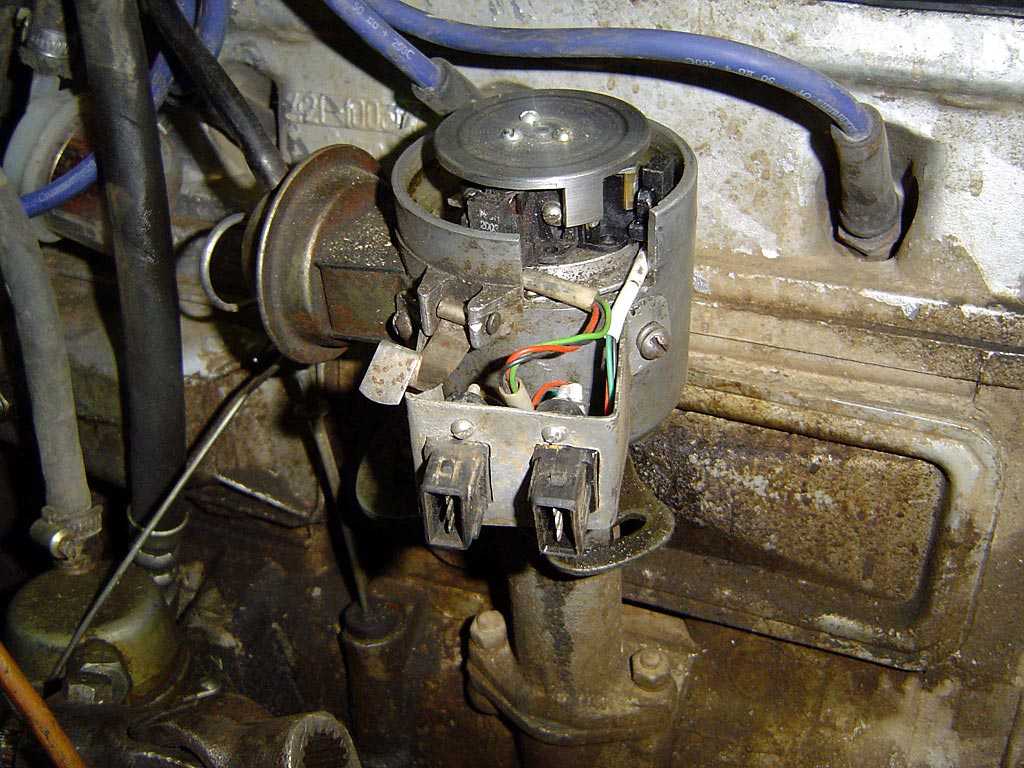

Трамблер

Устройство трамблера Ваз 2109

Два важных устройства, расположенных внутри него:
1) Датчик Холла.
2) Вакуум-корректор.
Датчик Холла – самый важный из всех датчиков карбюраторных моделей Ваз. Давайте рассмотри его устройство. Датчик Холла установлен  внутри корпуса данного устройства и отрабатывает на специальный барабанчик с прорезями. Сигналы с датчика поступают на коммутатор и позволяют ему точно определить время коммутации катушки зажигания для формирования искры.
Вакуум-корректор соединен трубкой со впускным коллектором двигателя. В зависимости от разряжения в коллекторе диафрагма корректора регулирует угол опережения зажигания через специальный рычажок. Если двигатель работает на малых оборотах, разряжение слабое и нет необходимости в корректировке. Однако при больших оборотах двигателя возникает необходимость подавать искру немного раньше, именно для этой функции и предназначен вакуум-корректор.

Неисправности трамблера

1) Подгорание контактов крышки трамблера;
2) Выход из строя датчика Холла;
3) Подгорание и выход из строя бегунка.

Бегунок трамблера

4) Плохой контакт разъема датчика Холла.
При неисправностях трамблера машина либо совсем не заводится, либо заводится с трудом.

Проверка Трамблера Ваз 2109

Проверить работоспособность трамблера можно следующим образом:
а) Отсоединяем центральный провод трамблера, подносим его к массе и прокручивая двигатель смотри есть ли искра с катушки зажигания.
Если искры нет, то вариантов может быть много, один из них – выход из строя датчика Холла.
б) Если искра есть, то необходимо проверить по отдельности наличие искры на всех высоковольтных проводах на свечи.
в) Если искры с трамблера нет совсем, скорее всего вышел из строя бегунок. Также необходимо проверить целостность резистора на бегунке.
С помощью мультиметра замеряем его сопротивление, оно должно быть равно 1 кОм. Если мультиметр показывает мегаомы, либо вообще обрыв цепи,
значит резистор сгорел.
г)Если искра слабая, либо есть не на всех цилиндрах,берем мелкую наждачную бумагу, снимаем крышку трамблера, бегунок и чистим их контакты.

Стоимость.

Цена трамблера для Ваз около 20 долларов. Ну как и всегда зависит от производителя и качества у одних немного дешевле – долларов 17-18, у других подороже – долларов 22-25. Но средняя цена на рынке 20 долларов.

Стоимость трамблера

Снятие-установка трамблера Ваз 2109.

Демонтаж-монтаж трамблера не представляет ничего сложного, есть только один важный момент, про который нельзя забывать. Перед снятием трамблера обязательно оставьте метки на корпусе как отрегулировано зажигание. Потому что, если ослабите гайки, а потом опомнитесь что не сделали метки, то все – поезд ушел, придется заново регулировать зажигание.

Делаем метки на трамблере

Ну и конечно запоминаем или помечаем как сидели высоковольтные провода, чтобы потом подключить их в правильной последовательности.
А так, помня про этот момент, ничего сложного: отсоединили высоковольтные провода, сняли шланг вакуум-корректора, отсоединили разъем датчика Холла,отсоединили крепеж тросика дроссельной заслонки, ослабили гайки крепления к двигателю и все, трамблер у Вас в руках.

Также следует иметь ввиду, что система зажигания Ваз 2109 – бесконтактная, то есть трамблер с классических моделей Ваз, имеющих контактную систему зажигания не подойдет для установки. В трамблерах классики отсутствует датчик Холла, там стоит конденсатор, настроенный в резонанс с катушкой зажигания.

Неисправность системы зажигания ваз 2109, проверка коммутатора

Проверка системы зажигания.

Неисправности системы зажигания ваз 2109 определяется по наличию искрового разряда на высоковольтных проводах и свечах зажигания. Для проверки искрового разряда в целях безопасности и наглядности лучше применить разрядник. С его помощью можно отрегулировать зазор искрового промежутка, что нельзя сделать на свече. Система зажигания считается исправной, если искра пробивает расстояние  в 10 мм. и имеет синий цвет.

Первым делом проверяется искра на центральном проводе. При наличии проводится проверка на двух любых свечных проводах. Если искра есть только на одном проводе, то причина в провороте бегунка и его необходимо сменить. Если  нет искры ни на одном свечном проводе, то причина в пробое или провороте бегунка трамблёра.  Для проверки снимите крышку трамблёра и бегунок. Во втулке бегунка, которой он насаживается на вал, проверьте целостность прилива, который входит в прорезь вала и не даёт проворачиваться бегунку на валу. При исправности посадите бегунок на место, извлеките центральный провод из гнезда крышки, удерживая его пассатижами на расстоянии  2 — 5  мм от бегунка проверните двигатель стартером. Наличие искрового разряда между проводом и бегунком свидетельствует о его пробое.

Нет искры на центральном проводе.

Вернёмся к проверке искры на центральном проводе если есть неисправность системы зажигания ваз 2109 и рассмотрим случай отсутствия искры на центральным проводе. Причина этого может быть неисправность коммутатора, датчика холла в трамблёре, отсутствие питания на  электрооборудовании системы зажигания, обрыв ремня ГРМ, неисправность катушки зажигания, обрыв или замыкание между собой или на корпус соединительных проводов.

Проверка коммутатора.

Проверить коммутатор с долей вероятности можно по стрелке вольтметра, если он установлен на панели приборов или подключить вольтметр к питающим проводам системы зажигания. При включении зажигания вольтметр начинает показывать напряжение бортовой сети, а через  некоторое время, примерно 10 – 15 секунд, стрелка должна отклониться ещё дальше показывая прирост напряжения. Это происходит из-за отключения коммутатором катушки зажигания, которое происходит, в случае если коленвал не начинает вращения.

Если прироста напряжения нет, то необходимо проверить наличие питания на клемме катушке зажигания коммутаторе. Для этого отключите разъем от коммутатора, включите зажигание, соедините один конец контрольной лампы с корпусом автомобиля, а вторым коснитесь вывода 4 на разъёме. Если контрольная лампа горит, то питание на коммутатор поступает. Коснитесь контрольной лампой вывода 1 разъёма коммутатора. Если контрольная лампа горит, то питание на катушке зажигания есть и первичная обмотка катушки целая. Если контрольная лампа не горит, то проверьте питание на клеммах катушки зажигания. Наличие питания на выводе «Б» и отсутствие на второй клемме говорит об обрыве первичной обмотки катушки зажигания, а наличие питания на обеих клеммах об обрыве провода от катушки до коммутатора.

Если нет питания на выводе 4 разъёма и клемме «Б» катушки зажигания, тот необходимо проверить контактную группу замка зажигания. Для этого проверьте наличие питания на голубом с чёрной полосой проводе. При наличие на нём питания устраните обрыв в проводах или плохой контакт в соединениях в цепи от замка зажигания до катушки зажигания и коммутатора.

В том случае если питание на выводе 4 и 1 разъёма коммутатора есть, то стоит проверить наличие минуса на этом же разъёме. Для этого подключите один конец контрольной лампы к выводу 4, а вторым коснитесь вывода 2 разъёма. Если контрольная лампа не загорит то зачистите контакт в соединении минусового провода с корпусом автомобиля.На этом проверка коммутатора заканчивается. При исправности провода и хорошем соединении в 90% случаях неисправен коммутатор. В моей практике статистика составляет 100%. В том случае если прирост напряжения есть, то коммутатор исправен.

В этом случае продолжить проверку лучше  с  исправности ремня ГРМ.  Это лучше сделать, сняв крышку трамблёра и провернув двигатель стартером. Если бегунок не вращается, то имеет место обрыв ремня. Если ремень целый, то неисправность системы зажигания ваз 2109.

Проверка датчика Холла.

Проверяем исправность датчика холла и соединительных проводов если есть неисправность системы зажигания ваз 2109. Для проверки датчика Холла не отключая разъём от коммутатора необходимо подключить вольтметр к зелёному проводу, вывод 6,  и белому с чёрной полосой, вывод 3. ВАЖНО: внутреннее сопротивление вольтметра должно быть не менее 100 кОм. После этого начинаем медленно проворачивать ось трамблёра за болт распредвала или руками при снятом трамблёре. При этом минимальное показание вольтметра при исправном датчике не должно превышать 0,5В, а максимальное значение не должно быть ниже 9В. если показания не выходят за рамки нормы, то датчик и соединительные провода исправны. Если показания отличаются, то проверьте напряжение подключив вольтметр непосредственно к разъёму на трамблёре. Если показания так же не будут соответствовать норме, то неисправен датчик, в противном случае неисправны соединительные провода.

При исправности коммутатора и датчика Холла необходимо проверить целостность центрального провода. Неисправный провод следует заменить. При исправности всего оборудования следует сменить катушку зажигания. В ней возможен обрыв вторичной обмотки, можно проверить при помощи омметра, или пробит изолятор и есть утечка тока на массу.

возможные неисправности и их устранение

Система зажигания карбюраторного двигателя ВАЗ 2109 достаточно проста, поэтому критических неисправностей не имеет. А те неполадки, которые иногда случаются, без особых проблем можно устранить самостоятельно. В этой статье мы поговорим о причинах, почему пропала искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.

Признаки неисправности

Неисправности системы зажигания проявляются нестабильной работой двигателя или его полной остановкой и невозможностью запуска. В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация. Такие симптомы могут свидетельствовать о том, что в одной из камер сгорания нет горения топлива, либо о том, что искра, образовавшаяся на электродах одной или нескольких свечей, не может его воспламенить. Во втором случае, когда двигатель вообще не заводится, скорее всего, имеет место неисправность одного из основных элементов системы. Часто это приводит к тому, что пропадает искра на ВАЗ 2109.(карбюратор).

Карбюраторная система зажигания двигателя

Все «девятки» с завода оснащены бесконтактной системой зажигания. Конструктивно состоит из следующих элементов:

• Замок зажигания;
• Катушки высокого напряжения;
• Коммутатор;
• Распределитель зажигания с датчиком Холла;
• Четыре высоковольтных провода;
• Свечи зажигания.

В случае неисправности любого из первых четырех элементов система зажигания перестает функционировать и запуск двигателя невозможен. Исправить ситуацию можно, выполнив диагностику и устранение неполадок.

Как устроена система зажигания карбюраторного ВАЗ 2109?

Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), рассмотрим, как работает его система зажигания. Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток поступает от аккумулятора на катушку. Он выполняет функцию трансформатора, преобразуя стандартные 12 В в 25000-30000 В. От катушки высоковольтный ток поступает к распределителю зажигания, приводимому в движение распределительным валом двигателя, а от него по высоковольтным проводам к свечи. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.

Высоковольтные провода

Итак, если вы заподозрили отсутствие искры на ВАЗ 2109 (карбюратор), в первую очередь следует проверить целостность и крепление высоковольтных проводов. Для этого поднимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли грязи или влаги на их контактах.

Чтобы определить исправность бронетрубок, можно проверить их автомобильным тестером, включенным в режим омметра. Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если она выше, то можно быть уверенным, что искра на ВАЗ 2109по этой причине пропала искра. Для замены высоковольтных проводов нужен комплект.

Свечи

У карбюраторного ВАЗ 2109 чаще других элементов системы выходят из строя свечи зажигания. Это связано и с некачественным топливом, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей очень много подделок, далеко не каждого владельца «девятки» волнует калильное число или зазоры между электродами, предписанные рекомендациями производителя. Вот и получается, что, покупая вроде бы новые и фирменные свечи, мы имеем нестабильный холостой ход или даже троение. В дальнейшем эти мелкие, казалось бы, неисправные могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Их проверяют по очереди. Сначала откручивают один из них, визуально проверяют целостность керамического изолятора, состояние электродов и величину зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определить ее работоспособность. Для этого его надевают на колпачок высоковольтного провода и прикрепляют юбку к массе. Далее нужно обзавестись помощником и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать стабильная искра синего или синего цвета. Если оно имеет другой оттенок (красный, зеленоватый), это может свидетельствовать о возможном пробое изолятора или недостаточно высоком напряжении. Если искры нет совсем, скорее всего вышла из строя свеча. Но тут нельзя исключать и других неисправностей. Поэтому нужно проверить все свечи зажигания. В случае, когда не работает только один из них, попробуйте заменить его на исправный. Но если на всех свечах нет искры, проблему нужно искать глубже.

Замок зажигания

Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится тот же автомобильный тестер, но уже включенный в режим вольтметра. Подсоедините щуп пробника к клемме «+В» на катушке зажигания, а минусовую клемму к массе. Затем включите зажигание и посмотрите на показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.

Катушка

Как мы уже говорили, катушка — это трансформатор, который вырабатывает ток высокого напряжения. Он имеет две обмотки, которые не застрахованы от замыкания или обрыва. Если не заводится ВАЗ 2109 (карбюратор) проверка катушки обязательна. Тем более, что определить его эффективность довольно просто. Для этого при выключенном двигателе снимите центральный высоковольтный провод с катушки с крышки распределителя зажигания. Есть защитный колпачок. К нему нужно подключить свечу зажигания и приложить юбкой к массе. После этого попросите помощника включить зажигание и прокрутите стартер. Если катушка исправна, между электродами свечи зажигания появляется искра. Неисправный трансформатор этим похвастаться не может.

Важно: ни в коем случае не держите свечу рукой или плоскогубцами без изоляции рукояток. Напряжение, выдаваемое катушкой, достигает нескольких десятков тысяч вольт, и даже с учетом относительно небольшого тока для них существует угроза разрушения. Также не стоит проверять наличие искры без свечи, т.е. E. Между проводом и землей. Это отключит переключатель.

Распределитель

После того, как катушка проверена и результаты диагностики показывают, что она в полном порядке, переходим к распределителю зажигания (трамбу). Отсоедините от его крышки высоковольтные провода и отверните два винта его крепления. Снимите крышку и проверьте ее целостность. Обратите внимание на состояние угольных контактов и бегунка распределителя. В случае неисправности крышку (в сборе) необходимо заменить.

Датчик Холла служит для передачи на переключатель управляющих и корректирующих импульсов в зависимости от числа оборотов двигателя. Он установлен внутри распределителя зажигания, но для его проверки разбирать этот элемент не обязательно. Вам понадобится только автомобильный тестер или мультиметр, включенный в режим вольтметра, а также пара пинов.

Найдите зеленый и черно-белый провода в соединительной колодке, которая подключена к распределителю. Это выводы датчика. На этих проводах штырями нужно проколоть изоляцию, и к ним подключить щупы. Попросите помощника медленно провернуть рукой коленчатый вал двигателя. Это можно сделать либо с помощью отвертки, протолкнув маховик через лючок в картере сцепления, либо с помощью ключа, накинутого на гайку шкива коленчатого вала.

Если датчик Холла исправен, прибор покажет скачок напряжения от 0,4 до 12В при вращении. Если он придет в негодность, устройство будет «молчать». В этом случае ремонт (ВАЗ 2109) ограничится заменой датчика.

Переключатель

Наконец, поговорим о переключателе. Его функция заключается в формировании правильных электрических импульсов в первичной обмотке катушки на основании данных, полученных от датчика Холла. Кроме того, он ограничивает максимальный ток и напряжение в соответствии с параметрами бортовой сети.

Проверить выключатель, не имея специального оборудования, довольно сложно. Проще всего подключить заведомо исправный элемент и проверить работу системы зажигания. Некоторые владельцы ВАЗов, наученные горьким опытом, часто даже возят с собой запасной переключатель, и в случае чего просто ставят его на место вышедшего из строя.

История ВАЗ 2108

Лада Самара — малолитражный автомобиль, выпускавшийся советско-российским автопроизводителем АвтоВАЗ с 1984 по 2004 год. Первоначально торговая марка Самара использовалась только для экспортных моделей, в России эта же модель называлась «Спутник». . Самара должна была развить успех традиционной линейки Riva, предоставив автомобиль, сочетающий в себе прочную конструкцию и простоту обслуживания с современным стилем. Он выпускался в различных трех-, четырех- и пятидверных исполнениях с бензиновыми двигателями объемом 1,1, 1,3 и 1,5 литра. Лада надеялась, что Самара позволит ей конкурировать за продажи на основном западном автомобильном рынке.

Назван в честь города Самара, Россия. Типично для его продаж в Западной Европе, автомобиль продавался в Великобритании с 1987 года до тех пор, пока все Lada не были сняты с британского рынка в 1997 году. Несмотря на участие инженеров Porsche в настройке двигателя, Samara так и не достигла такого успеха, как Riva. в Западной Европе, хотя он оказался надежным автомобилем с современным стилем и конкурентоспособной ценой. Тем не менее, он страдал от непостоянства и часто сомнительного качества сборки, а также от некоторых уродливых характеристик управляемости, которые всегда ассоциировались с Lada. Пластиковая передняя решетка автомобиля также была предметом разногласий, поскольку ее часто считали уродливой и дешевой; многие из них были заменены решетками вторичного рынка даже самими дилерами Lada до того, как автомобили были проданы.

В Великобритании Самара достигла лишь небольшого проникновения на рынок. Сектор рынка, в котором Lada всегда обслуживала многих покупателей, предпочел остаться с Riva. Вся идея введения Самары в том, что она будет продаваться более широкой клиентуре (тем, кто хочет современные технологии), но этого ей не удалось.

Одной из печально известных особенностей раннего Samaras была проблема «диско-огней», вызванная плохой электрикой. Самарский водитель должен был знать, что при торможении вполне вероятно, что загорятся аварийная сигнализация и фонари заднего хода, а не стоп-сигналы. Некоторым ранним моделям до Cat также требовалось, чтобы их бедные карбюраторы Solex были модернизированы карбюратором Weber, что заметно улучшило его. Более поздние модели также могли страдать от плохих электронных модулей зажигания. Тем не менее, для автомобилиста, который мог с этим справиться, Самара обеспечивала очень экономичную мобильность. Автомобиль был дешевым, его было легко обслуживать своими руками, он был прочным, а некоторые его конструктивные особенности были явно элитными. Например, модели, предназначенные для продажи на рынке Великобритании, были оснащены отличной немецкой аудиосистемой и удобным люком в крыше. В последний год своего существования в Великобритании, к тому времени качество сборки действительно стало намного лучше, была продана версия Samara с впрыском топлива, которая показала лучшие характеристики.

После 1997 года Самара в основном продавалась только у себя на родине, хотя по-прежнему продавалась на некоторых зарубежных рынках с менее строгими нормами выбросов. Последняя «Самара» сошла с конвейера в 2004 году, завершив 20-летнее производство. [Править]

Престижная версия для европейского рынка Lada EuroSamara была собрана в Финляндии на заводе Valmet Automotive в Уусикаупунки.

Британии пришлось ждать три года, пока Самара поступит в продажу после ее запуска в СССР, но продажи были достаточно высокими, когда первые версии автомобиля покинули привокзальные площади 19 ноября.87. Это был большой шаг вперед по сравнению с другими моделями Lada того времени, с современным кузовом хэтчбек и передним приводом, а также с новыми двигателями, установленными на автомобиле. Но дешевый пластиковый салон, некачественная отделка и отсутствие динамических качеств стали большим разочарованием для тех, кто надеялся на автомобиль, сравнимый с западными современниками. Многие покупатели остановились на старой Riva, хотя Samara все еще продавалась в Великобритании вплоть до мая 1997 года, когда было принято решение уйти из Великобритании и большинства других экспортных рынков.

По размеру он был похож на фаворитов британского рынка, таких как Ford Escort и Vauxhall Astra, но к моменту запуска Samara рынок небольших семейных автомобилей фактически был разделен на два сегмента. «Основной» рынок имел наибольшую долю рынка, и на нем доминировали производители массового рынка, такие как Ford, Vauxhall, Rover, Peugeot и Volkswagen. «Бюджетный» рынок состоял из восточноевропейских и дальневосточных брендов, таких как Škoda, FSO, Zastava, Hyundai и Proton. Lada Samara в значительной степени относилась к бюджетному сектору, и за годы продажи в Великобритании она конкурировала с такими моделями, как Škoda Favorit, Yugo Sana, Hyundai Pony и Proton «Aeroback». Первоначально он продавался очень хорошо, учитывая тот факт, что такие автомобили, как правило, продавались в гораздо меньших объемах, чем продукция лидеров рынка, но отсутствие развития по мере продвижения конкурирующих разработок означало, что к тому времени, когда конец был близок, продажи резко упали.

• Доступные комплектации: многие из них были доступны на протяжении многих лет и на разных рынках. Большинство вариантов отделки салона на самом деле были импортными обновлениями.

Тип двигателя

• Обозначение двигателя: ВАЗ 21081, ВАЗ 2108, ВАЗ 21083, ВАЗ 21084; ВАЗ 415 (тип Ванкеля)
• Клапанный: OHC
• Рабочий объем (куб. см): 1100, 1288, 1500, 1568; 2×654 для двигателя Ванкеля
• Отверстие (мм): 76,0, 76,0, 82,0, 82,0
• Ход (мм): 60,6, 71,0, 71,0, 74,2
• Степень сжатия: 9,0:1, 9,8:1, 9,8:1, 9,8:1
• Полезная мощность (кВт/л.с. при об/мин): 39/ 53 при 5600, 49/ 67 при 5600, 52/ 71 при 4800, 66/ 90 при 4800; 103/140@6000 для двигателя Ванкеля
• Топливная система: двухцилиндровый карбюратор или многоточечный электронный впрыск топлива
• Рекомендуемое топливо: обычный неэтилированный бензин с октановым числом 87

Трансмиссия

• Конфигурация:
• Передний двигатель / передний привод
• Трансмиссия:
• 4 или 5 синхронизаторов переднего хода, 1 заднего хода (на ранних автомобилях использовалась 4-ступенчатая коробка передач)

Шасси

• Тип:
  • 3-дверный хэтчбек(ВАЗ 2108)
  • 5-дверный хэтчбек (ВАЗ 2109)
  • 4-дверный седан (ВАЗ 21099)

Позже был обновлен дизайн всех автомобилей «Самара», и они получили новые обозначения:

• • 3-дверный хэтчбек (ВАЗ 2113)
  • 5-дверный хэтчбек (ВАЗ 2114)
  • 4-дверный седан (ВАЗ 2115)

Существуют различные коммерческие и специальные модификации.
