Не крутит стартер ВАЗ — что делать?

Сегодня и в нашей стране автомобиль уже давно не роскошь, а становится обычным средством передвижения. Но это только при условии, что он находится в работоспособном состоянии. Но что делать, если не крутит стартер ВАЗ? Прежде всего, нужно выяснить причины, по которым это происходит. Дело в том, что стартер для автомобиля — это важная часть любого современного авто, без которой он попросту не сможет работать. И если ранее авто ВАЗ, оснащенные механической коробкой передач можно было завести, как говорится, «с толкача», то сегодня на многих машинах установлены автоматические КПП, что делает этот способ невозможным.

Итак, если стартер ВАЗ не крутит совсем (даже не подает признаков жизни), то нужно в первую очередь проверить, подается ли на него питание и в порядке ли электропроводка. Становится ясно, что причина кроется в самом стартере, который, хотя и должен по всем прикидкам работать, но почему-то не хочет этого делать. Первое, что приходит в голову в этом случае — это пойти купить стартер и заменить. Но дело в том, что стоит он достаточно дорого, так что торопиться не стоит, купить новый успеется всегда, вначале нужно хотя бы попытаться установить причину неисправности.

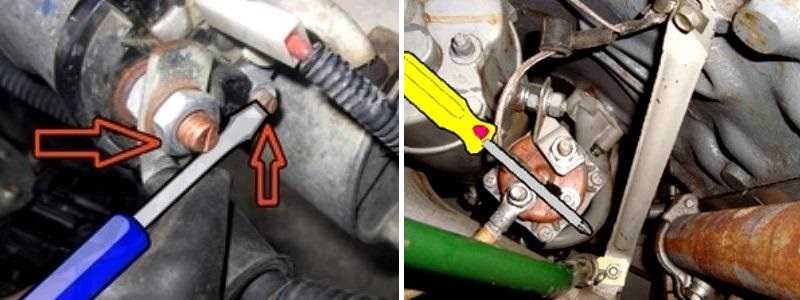

Итак, если не крутит стартер ВАЗ, начинайте его диагностировать. Вначале можно попытаться замкнуть обычной отверткой контакты, расположенные на втягивающем реле, тогда Ваш «железный конь» может и заведется. Если этого не происходит, нужно обратить внимание на реле стартера. Для этого придется снять его с двигателя, отсоединить все провода и клемму аккумуляторной батареи. В случае исправности стартера небольшая шестерня (называемая бендексом) выдвинется, о чем поведает характерный щелчок. Если Вы его не услышали, то это говорит о том, что неисправно втягивающее реле. Произойти это может по причине подгорания контактов (народное название которых — пятаки), заклинивания якоря по причине попадания грязи или возникновения коррозии, либо если пробита обмотка статора. Если Вы потыкали отверткой туда-сюда, но в результате ничего не произошло и стартер по-прежнему не крутит (а чего еще можно ожидать от неспециалиста?), то самое время обратиться на станцию техобслуживания. Там не только осмотрят его, но устранят все неисправности.

Стартер ВАЗ (как, в принципе, и все остальные модели) состоит из трех основных частей — ротора (якоря), статора (обмотки) и втягивающего реле. Якорь — это вал и сердечник, у которого имеются пазы, где и располагаются обмотка и коллектор. Довольно часто стартер приходит в негодность по причине выхода из строя обмотки, что, в свою очередь, может возникнуть вследствие перегрева стартера (отсюда вывод — не следует слишком долго крутить стартер, если ВАЗ не заводится). Ведь даже если аккумулятор новый, то после 10-20 секунд вращения сила тока падает, что ведет к нагреву стартера. В результате обмотка начинает плавиться, а провода замыкают. Определить данную неисправность удается только после осмотра якоря, сняв стартер и разобрав его.

Естественно, что делать это должны специалисты, к тому же для проверки якоря и статора может потребоваться специальные инструменты и приборы. Но если у Вас имеются хотя бы небольшие навыки, то можно и самому попытаться это сделать. Нужно взять обычную контрольку и включить ее на разрыв сквозь обмотку якоря на вал.

Следовательно, если не крутит стартер ВАЗ — это, конечно, неприятно, но, тем не менее, не смертельно. Даже если он напрочь сгорел (что бывает крайне редко) то всегда можно купить новый и заменить. Но в большинстве случаев его можно реанимировать, отправившись в ближайший автосервис, где осуществляется ремонт генераторов и стартеров

Почему массу отключаю, стартер не крутит, массу включаю снова стартером крутит. Возможно где то что то замкнуло? Мтзр — ЗАВОД РУ

• Автор: Андрей Эмятаев
• 18 декабря 2020
• Добавить в закладки

Люди добрые подскажите пожалуйста кто в этом разбирается. Сегодня хотел почистить снег, поставил акум, и начал заводить с кнопки. Сначала всё было нормально, но потом что то тупануло и стал крутить стартером сам не нажимая кнопку запуска. Просто массу отключаю стартер не крутит, массу включаю снова стартером крутит. Возможно где то что то замкнуло.

МТЗ Почему отключается Стартер Не крутит Масса включать включить Включение Крутит замкнул возможно ли замыкание

Поделиться

Почему в любом положение замка стартер крутит постоянно , только массу включил и он крутит? Плюс идет постоянно на стартер.

• Автор: Павел Аверкиев
• 06 апреля 2022
• 13 комментариев

Доброго времени суток, подскажите пожалуйста, проблема такая в любом положение замка стартер крутит постоянно , только массу включил и он крутит , замок исправен , релюшки исправны , стартер тоже , но плюс идет постоянно на стартер , может кто сталкивался , заранее спасибо .

Почему любое Положение Стартер Крутит Постоянно Масса Плюс включить идет

Трактор МТЗ 82.

1 Почему не работает печка? Думал кнопка, поставил новую кнопку, включаю -предохранитель горит, а печка не работает.

• Автор: Олег Винокуров(админ)
• 28 января 2021
• 13 комментариев

Вопрос от подписчика: Доброго дня. Ребята такой вопрос. Трактор МТЗ 82.1 Почему не работает печка? Думал кнопка, поставил новую кнопку, включаю -предохранитель горит, а печка не работает. Как думаете, что может быть?

МТЗ МТЗ 82.1 Печка Не работает Почему Кнопка может быть Предохранитель Горит новая включать включить Включение

Почему на мтз 82 стартер не крутит, а втягивающая щелкает? Поменял реле стартера, замок зажигания и в завершении стартер. Проблема осталась.

• Автор: Дмитрий Резенчук
• 14 июня 2021
• 31 комментарий

Коллеги, подскажите, пожалуйста, такая проблема: на мтз 82 стартер не крутит, втягивающая щелкае,т а стартер не работает. Поменял реле стартера, замок зажигания и в завершении и сам стартер все равно не крутит. Может у кого то была такая проблема и как её решить? Заранее спасибо.

Почему МТЗ МТЗ 82 Щелкает Стартер Не крутит Втягивающий поменяли Реле замок зажигания Проблема осталась

Почему, когда воздух закрываю, стартер крутит, только начинаю воздух отрывать и стартер тухнет? Стартер новый, акум 190 тоже новый, трактор мтз 82.1, капиталку делал в том году, давление на горячую 3.

• Автор: Вадим Кутлубаев
• 25 февраля 2021
• 22 комментария

Мужики, такая проблема воздух закрываю, стартер крутит. Только начинаю воздух отрывать и стартер тухнет. В чем проблема не могу понять? Стартер новый, акум 190 тоже новый, трактор мтз 82.1, капиталку делал в том году, давление на горячую 3.

Почему Воздух Закрываешь Стартер Крутит Открываешь тухнут Новый аккум аккумулятор 190 МТЗ МТЗ 82.1 Капитальный ремонт Делал Давление На горячую 3

Почему на горячую мтз плохо крутит стартер?

• Автор: Калугин Александр
• 09 октября 2020
• 12 комментариев

Всем привет. Ребята, подскажите на горячую мтз плохо крутит стартер.В чем дело,дайте совет.

МТЗ Почему На горячую Плохо Крутит Стартер

Мтз 82.1 со шнекороторной установкой. Почему при включённом вом слышно скрежет, и дёргается рычаг включения вом?

• Автор: Андрей Папулов
• 06 января 15:33
• 8 комментариев

Всем привет. Мужики помогайте. Мтз 82.1, при включённом вом стоит какой то скрежет, и дёргается рычаг включения вом. Вом регулировали, не помогло, сняли видимых повреждений нет, что за беда? На тракторе стоит шнекороторная установка

МТЗ 82.1 МТЗ шнекороторная установка Почему включен включенный ВОМ слышен слышно Скрежет Дергается Рычаг Включение

Почему на мтз 82.1, когда включаешь печку, дворник не работает, на заведеном, пока не выключишь массу?

• Автор: Денис Леваков
• 21 апреля 2022
• 14 комментариев

Ребята, всем привет. Хотел спросить что за фигня на мтз 82.1, когда включаешь печку или дворник она не работает, на заведеном пока не выключишь массу, а сегодня и эта схема перестала работать. Что может быть, куда копать? Может реле какое-то стоит?

Почему МТЗ 82.1 включать Печка Не работает Дворник Заведен Масса не выключишь

Почему МТЗ 82.1 не могу завести из кабины, через ключ, не заводится реле щёлкает, а стартер не срабатывает? А на прямую на стартере замыкаешь- крутит.

• Автор: Егор Кошкаров
• 15 апреля 2022
• 21 комментарий

Ребят, подскажите МТЗ 82.1 не могу завести из кабины, через ключ, не заводится реле щёлкает, а стартер не срабатывает. А на прямую на стартере замыкаешь крутит В чём проблема Может из за датчика на коробке блокировки запуска дизеля или реле накрылось или проводка

Почему МТЗ 82.1 Не могу завести Кабина Ключ через Не заводится Напрямую Реле Щелкает не срабатывает Стартер замыкаешь Крутит

Т 40 поставили двигатель от САКа Почему на холодную хорошо заводится, как нагреется — еле крутит, декомпрессор включишь, хорошо крутит?

• Автор: Павел Сагалаков
• 11 апреля 2022
• 12 комментариев

Мужики, подскажите в т 40 поставили двигатель от САКа На холодную хорошо заводится, как согреется — ели как крутит, декомпрессор включишь, хорошо крутит. В чём причина?

Т-40 поставил Двигатель Двигатель Сак Почему На холодную Хорошо Заводится Нагреется Плохо Декомпрессор включать Крутит

Поставил стартер на 4,2 кв аккумулятор 132. Почему не крутит?

• Автор: Ильнур Садриев
• 27 февраля 2022
• 9 комментариев

Проблема поставил стартер на 4,2 кв аккумулятор 132 пару раз прокрутил еле ,еле не крутит.

поставил Стартер 4.2 кв Аккумулятор аккумулятор 132 Не крутит Почему

Объяснение стартера — инженерное мышление

Узнайте, как работают стартеры, где они используются и почему они необходимы для запуска автомобиля. Мы рассмотрим основные детали, а также то, как работает стартер, как он вращает маховик, который запускает процесс сгорания, чтобы запустить двигатель автомобиля.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

Так раньше автомобили запускали двигатель вручную, но теперь мы просто поворачиваем ключ или нажимаем кнопку. Все это возможно благодаря стартеру, и я покажу вам, как он работает, в этой статье, спонсируемой Curiosity Stream. Все наши зрители могут получить скидку 25%, используя промокод «Инженерное мышление» вы можете получить неограниченный доступ к лучшим документальным фильмам мира всего за 1,25 доллара в месяц. Нажмите ЗДЕСЬ , чтобы узнать больше.

Стартеры выглядят примерно так, и мы находим их в автомобилях с двигателями внутреннего сгорания.

Это относительно небольшой, но очень мощный электродвигатель, преобразующий электрическую энергию аккумулятора в механическую энергию. Вы когда-нибудь заводили автомобиль с разряженным аккумулятором или у вас есть какие-нибудь советы по диагностике неисправного стартера? Дайте мне знать в разделе комментариев ниже.

Итак, чтобы запустить двигатель автомобиля, нам нужно запустить процесс сгорания. Мы делаем это, перемещая поршни.

Поршни соединены с коленчатым валом. В ранних автомобилях мы обычно прикрепляли ручку к коленчатому валу и поворачивали его вручную. Это не удобно, а еще немного опасно. В современных двигателях мы находим маховик, соединенный сзади, который имеет ряд зубьев по периметру.

Стартер находится в непосредственной близости от этого, и когда мы заводим машину, он временно соединяется с маховиком и заставляет его вращаться. Это вращает коленчатый вал, который перемещает поршни и запускает процесс сгорания. Затем стартер отсоединяется от маховика, и двигатель продолжает работать. Поскольку ведущая шестерня очень мала по сравнению с маховиком, она должна вращаться с довольно высокой скоростью. Также требуется высокий крутящий момент для вращения коленчатого вала.

Таким образом, стартер потребляет очень большой ток от аккумулятора при запуске. Таким образом, когда двигатель работает, генератор вырабатывает электричество и заряжает аккумулятор. Мы подробно рассмотрели, как работает генератор переменного тока, проверьте это ЗДЕСЬ . Давайте посмотрим на основные части стартера, а затем на то, как он работает.

Наверху находим соленоид. У него есть несколько электрических соединений сзади и толстый электрический провод, идущий к основному корпусу, в котором находится электродвигатель. На задней части основного корпуса есть съемная пластина, и мы скоро заглянем внутрь. Затем мы находим раму со стороны привода, которая скрепляет все вместе и позволяет установить двигатель на автомобиль. В самой передней части у него есть щиток, частично закрывающий шестерню.

Заглянув внутрь устройства, мы видим, что вал проходит по всей длине стартера. К валу прикреплен ротор, часто называемый якорем. Это вращается вместе с валом. В нем прорезано несколько каналов, в каждый из которых вставлены витки толстой эмалированной проволоки. Концы проводов подключаются к коммутируемым пластинам.

Это сегменты меди, которые разделены и изолированы друг от друга и расположены на расстоянии друг от друга по окружности ротора. На конце двигателя мы находим несколько подпружиненных щеток, которые упираются в пластины коллектора. Они будут скользить по пластинам коммутатора и позволят электричеству течь через витки проволоки в роторе, окружающие ротор, и прикрепленные к корпусу постоянные магниты. Они образуют статор. В некоторых моделях стартера используются обмотки возбуждения, представляющие собой просто витки провода, которые при подаче питания создают электромагнитное поле.

По сути, они выполняют одну и ту же работу. Просто обмотки возбуждения имеют другую, немного более сложную конструкцию, которая действительно может создавать более мощное магнитное поле. Когда электричество поступает к ротору, оно проходит через щетку, а затем через катушку к противоположной щетке, а затем возвращается к аккумулятору через раму автомобиля. Когда ток течет по проводу, он генерирует электромагнитное поле. Мы знаем, что магниты взаимодействуют, толкая и притягивая друг друга, поэтому электромагнитное поле ротора отталкивается магнитным полем статора.

Зазоры в коммутаторе означают, что магнитное поле постоянно сбрасывается, поэтому ротор никогда не может выровняться, но ротор продолжает пытаться, поэтому мы получаем постоянное вращение. Обычно имеется две пары щеток и несколько коммутируемых пластин, которые активируются одновременно. Это обеспечивает сильное магнитное поле и плавное вращение. Толстый электрический провод идет от щеток до соленоида. Внутри соленоида у нас есть железный поршень, который может двигаться вперед и назад.

Это окружено соленоидной катушкой, которая представляет собой просто катушку эмалированного провода. Когда катушка соленоида находится под напряжением, она будет генерировать электромагнитное поле и притягивать железный поршень, оттягивая его назад между соленоидом и концом поршня, мы находим возвратную пружину. Это позволяет поршню вернуться в исходное положение. Когда соленоид обесточен, задний конец поршня имеет проводящую металлическую пластину. По мере того, как поршень движется назад, он в конечном итоге входит в контакт с основными электрическими клеммами, установленными на задней части соленоида.

Как только это соединение будет выполнено, очень большой электрический ток устремится к щеткам и приведет в действие двигатель. Когда катушка обесточена, она отключит питание двигателя. Кроме того, передний конец поршня соединяется с рычагом. Когда поршень движется вперед и назад, он будет вращаться. Рычаг соединен с приводной втулкой.

Перед ним находится обгонная муфта. Шестерня затем прикрепляется к нему в передней части вала. Обгонная муфта защищает электродвигатель. Внутри муфты находится несколько роликов с пружинами, которые могут двигаться вперед и назад по конической выемке. Когда шестерня начинает вращаться, ролики перемещаются к концам своих камер и вклиниваются между шестерней, фиксируя ее на месте.

Позволяет вращать маховик. Через короткое время. Сгорание двигателя заставляет маховик вращаться быстрее, чем шестерня, и это разблокирует ролики, позволяя шестерне свободно вращаться. В противном случае стартер может сгореть. Обгонная муфта перемещается по шлицу на валу.

Это позволяет ведущей шестерне слегка вращаться, что блокирует ролики и позволяет ей легко скользить в маховик. Некоторые стартеры также используют планетарную передачу между электродвигателем и валом. Это просто еще больше увеличивает крутящий момент, но в этой статье мы не будем подробно останавливаться на этом.

Итак, давайте узнаем, как все эти части работают вместе. И не забывайте, с нашим кодом скидки 25% CuriosityStream вы можете получить неограниченный доступ ко всем этим документальным фильмам и многому другому прямо сейчас за любые 14 баллов 99 в год. Это всего 1,25 доллара в месяц. Лично мне очень нравится эта серия статей о проектировании будущего, и я уверен, что вы также посмотрите ее ЗДЕСЬ и воспользуетесь промокодом Engineering Mindset, чтобы получить скидку 25%. При повороте ключа зажигания в соленоидную катушку поступает небольшой электрический ток.

Соленоид обычно состоит из двух катушек, известных как тянущая катушка и удерживающая катушка. Конец удерживающей катушки соединяется с корпусом стартера, поэтому ток возвращается к аккумулятору через раму автомобиля. Тяговая катушка подключена к основному выходному терминалу. Обе катушки находятся под напряжением, чтобы создать сильное магнитное поле. Это оттягивает поршень назад, и когда пластина контактора соединяется с главными клеммами, оба конца тянущей катушки приобретут одинаковое напряжение.

В этот момент времени на этой катушке не будет разности напряжений, поэтому катушка отключится, потому что через нее не протекает ток. Чтобы удерживать поршень на месте, требуется гораздо меньше энергии, поэтому удерживающая катушка продолжает работать. Когда поршень движется назад, он будет тянуть за рычаг. Он поворачивается и передает движение приводной втулке, толкая ее вперед. Когда он движется вперед, он слегка поворачивает шестерню, позволяя блокировать ролики в муфте и скользить шестерню в маховик.

Поскольку пластина контактора соединяется с клеммами и отключает втягивающую катушку, очень большой ток будет течь через пластину контактора через толстый провод в щетки. Отсюда он поступает на пластины коммутатора и через катушку, затем обратно на другую пластину коммутатора и через другую щетку, которая заземлена на раму автомобиля, поэтому ток возвращается в аккумулятор. Катушка создает электромагнитное поле, которое взаимодействует с постоянным магнитом или обмоткой возбуждения в статоре. Это взаимодействие заставляет ротор или якорь вращаться очень быстро и с высоким крутящим моментом, который ротор передает через вал через муфту на ведущую шестерню, которая вращает маховик. Когда маховик начинает процесс сгорания, двигатель в конечном итоге начнет вращать маховик быстрее, чем стартер.

Разблокирует обгонную муфту, чтобы ведущая шестерня вращалась свободно. Когда ключ отпускают, он отключает питание катушки соленоида, которая освобождает поршень. Пружина толкает рычаг назад, снимая ведущую шестерню с маховика, ток через стартер отсекается. Двигатель внутреннего сгорания продолжает работать сам по себе, а генератор подзаряжает аккумулятор. Ранее мы также подробно рассказывали о том, как работает автомобильный аккумулятор, посмотрите ЗДЕСЬ.

Как работает стартер? (Руководство на 2021 год)

Свяжитесь с нами

Получить предложение

Знаете ли вы, что автомобильный стартер потребляет наибольшее напряжение аккумулятора во всем вашем автомобиле ?

Несмотря на свой маленький, компактный размер, он потребляет больше энергии, чем фары, топливный насос или кондиционер в одном потоке!

Подожди.
Если стартер потребляет столько энергии, как долго он может работать?
Как работает стартер?

В этой статье мы рассмотрим внутреннюю работу автомобильного стартера и разберем его основные компоненты. Мы также рассмотрим различные типы стартеров и ответим на некоторые часто задаваемые вопросы.

Эта статья содержит

• Как работает стартер?
• Какие компоненты стартера?
• Типы стартеров
• 9 Часто задаваемые вопросы по стартеру
  • Что такое стартер?
  • Зачем нужны стартеры?
  • Где находится стартер?
  • Как долго работает стартер?
  • Почему стартер выходит из строя?
  • Каковы симптомы неисправности стартера?
  • Куда подключаются кабели автомобильного аккумулятора?
  • Что такое нейтральный защитный выключатель?
  • Как починить стартер?

Давайте углубимся.

Как работает стартер?

Для проворачивания двигателя стартер использует маленькую шестерню для вращения большого маховика двигателя (или гибкой пластины).

Маховик двигателя имеет зубчатый венец по краю. Шестерня стартера предназначена для временного зацепления с зубчатым венцом маховика — этого достаточно, чтобы заставить его вращаться.

Что именно происходит?
Стартер имеет две цепи — цепь стартера и цепь управления.

Цепь стартера передает большие токи от аккумулятора для привода стартера, но не сразу включает при повороте ключа зажигания. Для этого ему нужен соленоид стартера, потому что для небольшого переключателя (например, ключа зажигания) слишком много энергии.

Вместо этого батарея активирует цепь управления , которая подает питание на соленоид, часто через реле стартера и нейтральный защитный выключатель.

Соленоид представляет собой электромагнит, который действует как выключатель стартера .

При подаче питания он выполняет две функции:

1. Соленоид перемещает поршень вниз по центру, замыкая два металлических контакта. Этот завершает цепь стартера , позволяя сильному току от батареи течь к стартеру.

2. Одновременно плунжер входит в зацепление с вилкой рычага, которая выталкивает шестерню стартера наружу для зацепления с большим зубчатым венцом маховика.

Поскольку цепь стартера завершена, двигатель стартера включается и вращает шестерню, которая вращает маховик. Маховик запускает двигатель в рабочую последовательность, при которой двигаются поршни, выпускается топливно-воздушная смесь, зажигаются свечи зажигания и так далее.

Когда двигатель проворачивается, маховик набирает скорость вращения, а возвратные пружины втягивают ведущую шестерню. Это важно, так как обратная передача от маховика может повредить ведущую шестерню и стартер.

Примечание: «Задняя передача» — это когда маховик движется быстрее шестерни, «приводя» ее в движение, а не наоборот. Эта система называется системой с предварительным зацеплением , потому что перед поворотом шестерня «предварительно входит в зацепление» с маховиком.

Далее разберем стартер на части.

Какие компоненты стартера?

Вот основные компоненты стартера.

1. Полевые катушки

Корпус стартера содержит 2-4 катушки возбуждения, которые окружают якорь. Массив катушек возбуждения создает сильное стационарное электромагнитное поле, когда через него проходит ток от батареи.

2. Якорь

Якорь представляет собой электромагнит, закрепленный на приводном валу стартера (также называемый валом якоря). Он изготовлен из многослойного сердечника из мягкого железа, обернутого многочисленными проводящими обмотками.

Якорь имеет общую ось с коммутатором, который обеспечивает ток для создания электромагнитного поля. Реакция между якорем и магнитными полями катушки возбуждения — это то, что вращает якорь.

3. Коллектор и щетки

Коллектор расположен в задней части корпуса стартера. Он состоит из двух пластин, прикрепленных к оси вала якоря. Угольные щетки соединяются с каждой пластиной, обеспечивая электрическое соединение обмоток якоря.

4. Соленоид

Соленоид стартера работает как мощное электрическое реле.

Типичный соленоид стартера имеет небольшой разъем для провода цепи управления стартером (соединенный с ключом зажигания) и две большие клеммы; входная клемма для положительного кабеля аккумулятора и выход для кабеля, питающего сам стартер.

Соленоид обычно состоит из двух витков проволоки, намотанной на подвижный плунжер.

Катушки делают следующее:

• Сильная замыкающая катушка втягивает плунжер
• Более слабая катушка удерживает плунжер на месте — когда это происходит, ток снимается с сильной катушки, экономя энергию

При активации через цепи управления, соленоид также удлиняет ведущую шестерню, чтобы зацепиться с зубчатым венцом маховика, замыкая цепь стартера, чтобы передать напряжение батареи на пусковой двигатель.

6. Плунжер

Плунжер работает с соленоидом, чтобы подавать питание от аккумулятора на пусковой двигатель и втягивать вилку рычага.

7. Вилка рычага

Вилка рычага прикреплена к одному концу поршня. Когда плунжер перемещается в сердечник соленоида, вилка рычага выталкивает ведущую шестерню, чтобы войти в зацепление с зубчатым венцом маховика.

8. Шестерня (ведущая шестерня, шестерня стартера)

Шестерня вращает зубчатый венец маховика двигателя. Его также называют ведущей шестерней или стартовой шестерней, и она является частью того, что иногда называют стартерным приводом Bendix.

Крепится к приводному валу якоря, часто через обгонную муфту. Кулачковая муфта позволяет ведущей шестерне передавать привод только в одном направлении .

Таким образом, если шестерня остается в зацеплении с маховиком (что может произойти, если ключ зажигания не отпущен при запуске двигателя), шестерня будет вращаться независимо от приводного вала. Это предотвращает обратный ход и повреждение стартера.

Важно отметить, что стартер со временем совершенствовался, и теперь у нас есть различные типы стартеров.

Посмотрим.

Типы стартеров

Вот обзор некоторых распространенных типов электростартеров:

1. DD — прямой привод

DD — это наиболее распространенный тип стартера, обычно приводимый в действие соленоидом. Ведущая шестерня (шестерня) на ДД крепится непосредственно к якорю, таким образом, «прямой привод».

2. PLGR — планетарная передача

В стартере PLGR используется узел планетарной передачи, расположенный между якорем и шестерней. Узел планетарной передачи позволяет использовать редуктор, который увеличивает крутящий момент при значительном снижении скорости стартера и, таким образом, снижает потребляемый ток.

3. PMGR — редуктор с постоянными магнитами

Стартер PMGR был разработан для уменьшения веса, упрощения конструкции и снижения тепловыделения. Вместо использования более тяжелой катушки возбуждения в PMGR используются постоянные магниты.

4. PMDD — прямой привод с постоянным магнитом

Как следует из названия, PMDD — это пусковой двигатель с прямым приводом, в котором вместо катушек возбуждения используются постоянные магниты.

5. OSGR — Редуктор со смещенным зубчатым колесом

Стартер OSGR был разработан для работы на высоких скоростях и малых токах. Его внутренние зубчатые передачи смещены, что означает, что ведущая шестерня и стартер вращаются по разным осям.

Теперь, когда мы знакомы с тем, как работает стартер, давайте рассмотрим некоторые часто задаваемые вопросы.

9 Часто задаваемые вопросы о стартере

Здесь приведены ответы на некоторые вопросы о стартере, которые могут у вас возникнуть.

1. Что такое стартер?

Стартер — это устройство, используемое для проворачивания или запуска двигателя внутреннего сгорания. Обычно он состоит из соленоида стартера и мощного стартера двигателя.

Электрический стартер обычно используется в бензиновых или небольших дизельных двигателях, но это не единственный тип.

Другие типы включают:

• Инерционный стартер: Это вариант электростартера, используемый на самолетах с большими радиально-поршневыми двигателями. применения, такие как удаленные генераторы или силовые двигатели спасательных шлюпок
• Ручной стартер: Он состоит из выключателя и реле перегрузки и обычно используется для небольших двигателей, таких как небольшие насосы и электропилы

2.

Зачем нужны стартеры?

Двигатель внутреннего сгорания работает по контуру обратной связи, полагаясь на инерцию своих циклов, чтобы работать самостоятельно. Двигателю нужны воздух, топливо и искра, чтобы он работал без посторонней помощи, но что-то должно запускать циклы, и тут на помощь приходит стартер. ремень, который приводит в действие различные компоненты, такие как генератор переменного тока или насос гидроусилителя руля.

3. Где находится стартер?

В большинстве автомобилей стартер крепится болтами к двигателю или трансмиссии. Простой способ найти его — пройтись по толстому кабелю от положительной клеммы аккумулятора.

4. Как долго работает стартер?

Электрические компоненты стартера обычно рассчитаны на работу не более 30 секунд до перегрева.

В большинстве руководств указана пауза не менее 10 с после каждых 10–15 с запуска двигателя , если двигатель не заводится сразу.

И если он по-прежнему не заводится, возможно, пришло время вызвать механика.

5. Как выходит из строя стартер?

Неисправность стартера может быть вызвана несколькими причинами.

Вот некоторые причины, которые могут указывать на проблемы со стартером:

• Сгоревшие, изношенные или загрязненные контакты соленоида блокируют замыкание цепи стартера
• Изношенные угольные щетки не подают ток на стартер
• Шестерня неправильно зацеплена с маховиком двигателя
• Изоляция на обмотке якоря начинает разрушаться , снижая способность стартера создавать крутящий момент
• Стартер или не отрегулирован
• Выключатель зажигания неисправен , поэтому соленоид не активируется

6. Каковы симптомы неисправности стартера?

Вот типичные симптомы неисправности стартера:

• Щелчки: Автомобильный аккумулятор полностью заряжен, но при повороте ключа зажигания слышен только щелчок. Это звук включения соленоида стартера, но стартер не запускается.

• Скрежет: Стартер работает, но не проворачивает двигатель, слышен болезненный скрежет. Это может быть звук шестерни стартера, неправильно сцепленной с зубчатым венцом маховика двигателя.

7. Куда подключаются кабели автомобильного аккумулятора?

Отрицательный (массовый) кабель аккумуляторной батареи соединяет отрицательную (-) клемму аккумуляторной батареи с блоком цилиндров двигателя или коробкой передач. Положительный кабель аккумуляторной батареи соединяет положительную (+) клемму аккумуляторной батареи с соленоидом стартера.

Стартеру требуется очень сильный электрический ток для запуска двигателя. Таким образом, неправильное соединение даже на кабеле аккумулятора и (например, ослабленный клеммный разъем или коррозия) может привести к выходу из строя стартера.

8. Что такое нейтральный защитный выключатель?

В большинстве автомобилей имеется предохранительный выключатель, электрически расположенный между ключом зажигания и соленоидом стартера. Он является частью цепи управления стартером, которая включает в себя замок зажигания и реле стартера.

Защитный выключатель нейтрального положения предотвращает запуск автомобилей с автоматической коробкой передач на ведущей передаче. Он ограничивает работу стартера, когда автоматическая коробка передач находится в положении «Парковка» или «Нейтраль».

В некоторых автомобилях с механической коробкой передач двигатель можно запустить только при выжатой педали сцепления.

9. Как починить стартер?

Система стартера играет жизненно важную роль в работе двигателя вашего автомобиля. Если ваш автомобиль не заводится, у вас есть возможность устранить неполадки самостоятельно.

Однако проблема со стартером часто может имитировать неисправность аккумуляторной батареи или неисправного генератора, а иногда они взаимосвязаны. Чтобы убедиться, что все ваши начальные проблемы решены, лучше всего доверить это профессионалу.

И вам повезло, ремонтный мастер готов вам помочь!

RepairSmith — удобное мобильное решение для обслуживания и ремонта автомобилей.
Вот некоторые преимущества:

• Техническое обслуживание и ремонт автомобиля могут быть выполнены прямо на подъездной дорожке
• Опытные, сертифицированные ASE технические специалисты проводят осмотр и обслуживание автомобилей
• Конкурентоспособные и первоначальные цены
• Онлайн-бронирование — это удобно и просто
• Все ремонт и техническое обслуживание автомобилей выполняются с использованием высококачественных инструментов и запасных частей
• RepairSmith предоставляет 12-месячную | Гарантия 12 000 миль на все ремонтные работы

Для точной оценки стоимости замены стартера просто заполните эту онлайн-форму.

Заключение

Стартер — это изящное маленькое устройство, которое навсегда избавило от необходимости проворачивать автомобильный двигатель вручную. Это также компонент, который редко выходит из строя, несмотря на количество энергии, которое он использует каждый раз, когда запускает машину.
