Как проверить датчик кислорода мультиметром и почистить лямбда зонд

Кислородный датчик (лямбда зонд) обеспечивает корректную работу силового агрегата. Продолжительная эксплуатация автомобиля с неисправным датчиком может привести к крупным поломкам двигателя.

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

• Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400-600. Происходит это из-за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
• Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
• Повышенный расход топлива. Потребление горючего может возрасти на 25-30%.
• Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
• Цвет свечей. На них при переобогащении смеси будет черный налет.
• Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
• Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Типичные причины поломки таковы:

• Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
• Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
• Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

Способы проверки кислородного датчика

Проверка проводится при заведенном двигателе. Есть несколько способов, как проверить датчик кислорода:

• С помощью мультиметра (тестера). Нужно мерить напряжение и сопротивление. Щупы присоединяются к контактам в штекере, происходит измерение в разных режимах работы ДВС. Если «лямбда» полностью исправна, на оборотах ХХ напряжение будет колебаться в пределах 0.1-0.9 вольт. Недостатком такого метода является невозможность измерить скорость, с которой меняется напряжение.
• Осциллографом. Проверка позволяет увидеть скорость, с которой изменяется напряжение. Она не должна быть больше 0.2-0.3 секунды. Если хотя бы один из двух описанных параметров сильно выходит за допустимые пределы, то компонент необходимо почистить или заменить.
• Считывание ошибок бортовой системы. Если на приборной панели появился значок «Check Engine», это может говорить о выходе лямбда зонда из строя. Чтобы точно определить, что неисправно, нужно провести компьютерную диагностику (считать ошибку из ЭБУ). Определенные коды говорят именно об этой неполадке, они указаны в таблице.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Не стучите по датчику, пытаясь его демонтировать. Велик риск повредить его или резьбу. Тогда вы самостоятельно его точно не извлечете без повреждения коллектора.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода. Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Заключение

Ремонтировать лямбда зонд не берутся, потому что нет возможности купить или заказать отдельно нагревательные элементы, которые выполнены из особых материалов. Именно поэтому кислородный датчик — недешевое устройство (от 3000 руб).

Иногда помогает промывка с помощью химии.

Можно попробовать собрать из двух сломанных кислородных датчиков один целый, но паять нужно особым припоем. Обычная пайка невозможна, ведь выпускной коллектор в процессе работы греется до температуры 300 градусов по Цельсию, а значит, весь припой просто растечется.

В большинстве случаев ремонт заключается в замене датчика на СТО. Если предполагается удаление катализатора, то датчик кислорода вообще демонтируют. На его место ставят заглушку или просто отключают проводку. Обязательно проводится перепрошивка ЭБУ автомобиля. Иначе ошибка «Check Engine» будет гореть постоянно.

Проверка лямбда-зонда — как проверить кислородный датчик на работоспособность

03.11.2020

Внутри каждого современного автомобиля находятся десятки датчиков и зондов, призванных определять исправность каждого агрегата и системы (и уведомлять водителя о появлении поломки). Лямбда зонд – датчик контроля уровня кислорода в выхлопных газах. Расскажем, как проверить лямбду на работоспособность своими руками, чтобы своевременно отследить возможные проблемы.

Разновидности

Кислородные датчики подразделяются на три основных категории:

• с подогревом;
• без подогрева;
• широкополосные.

Исходя из этого варьируется и количество проводов лямбда-зонда – 1, 2, 3, 4 или 5. Зонд с одним черным проводом – самый простой, который также называют сигнальным. С двумя (черным и серым/белым) – второй ориентирован на массу. С тремя (черный + 2 белых) – отслеживают работу нагревательного элемента. С четырьмя (черный, 2 белых, серый) – белые отвечают на нагревательный элемент, серый за массу, а черный за сигнал. Наконец, с пятью – синий и желтый это плюс и минус нагревательного элемента, серый – сигнал ячейки измерения, а белый контролирует ток накачки в камеру кислорода.

В зависимости от вида кислородного датчика, к тестированию тоже подходят по-разному. Но основные этапы во всех случаях похожи.

Признаки неисправности

Если лямбда-зонд неисправен, могут появиться некоторые из этих проблем:

• Хлопки в двигателе и резкие скачки оборотов при работающем моторе.
• Повышенный расход топлива.
• Повышенная токсичность выхлопных газов (состав можно определить специальными тестерами, но и без них заметен нестандартных запах и цвет).
• Ухудшение динамических характеристик.
• Перегрев катализатора вплоть до выхода из строя.

Причины поломки могут быть самыми разными: механические повреждения в результате ДТП, проблемы в работе двигателя, засор топливной системы, короткие замыкания в электрике, некачественные присадки в топливе, изношенная поршневая группа и пр.

Способы проверки лямбды

Рассмотрим проверенные методики проверки датчика кислорода на работоспособность:

• Визуальный осмотр как внешней части, так и внутренней, спрятанной в катализаторе. Если заметны пятна сажи, то это говорит о чрезмерно концентрированном топливе. Серые отложения – повышенном содержании свинца в бензине. Не должно быть замкнутых или оборванных контактов, оплавленных зон.
• Применение мультиметра. Его требуется переключить в режим замера сопротивления. Затем вывести из колодки датчика кабели, отвечающие на третий и четвертый разъем, измерить их сопротивление. Показатель должен быть более 5 Ом, а минимально возможное значение – 2 Ом.
• Прогревание. Восприимчивость зонда можно испытать путем прогрева двигателя до 70-80 °С и довести до 3000 об/мин. Сохранить показатели на протяжении двух-трех минут. Измерить мультиметром массу авто и выход зонда. Нормальные параметры – 0,2-1 В с регулярной сменой (до 10 раз за секунду). При нажатии газа исправный лямбда-зонд выдаст 1 В, а потом резко ноль.
• Прозванивание осциллографом. Более информативный метод диагностики благодаря тому, что позволяет зафиксировать время изменения выходного напряжения. Оптимальное напряжение лямбды (на датчике кислорода) – не более 120 мс.
• Проверка лямбды бортовой системой. ЭБУ имеет индикатор Check Engine, и в большинстве случаев он приходит на помощь – сигнализирует о проблемах с зондом. Можно подключить специализированный актосканер, чтобы уточнить причину ошибки.

В этой статье мы постарались кратко рассказать о том, каким должно быть напряжение, сопротивление, и какие инструменты можно использовать как тестер лямбда зондов. Вопрос в том, стоит ли самому проверять кислородный датчик и ток в нём? Это возможно, но мы рекомендуем обращаться в специализированные сервисные центры, чтобы диагностика была полной и исключила дополнительные риски.

Автосервис «Мастер глушителей» осуществляет проверку, ремонт и замену лямбда-зонда, а также установку обманок кислородного датчика на всех моделях автомобилей. Работаем в Санкт-Петербурге. Позвоните или напишите нам, чтобы записаться на предварительную диагностику.

Как проверить лямбда зонд? — 2 ответа

Перво-наперво при выходе из строя и неисправности лямбды в поведении авто появляются несколько ощутимых последствий:

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

Визуальная проверка лямбда-зонда

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

Исключения:

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

И так подведу итог чем можно проверить лямбда зонд: внешним осмотром, мультиметром, прогревом, осциллографом, бортовой системой.

Если отключить лямбда зонд и выполнять проверку без машины, можно измерить только опорное сопротивление. При подключенном элементе, можно измерить сопротивление и напряжение на прогретом двигателе.

Как проверить лямбда зонд мультиметром

Принцип проверки лямбда зонда на всех автомобилях похож. Отличия бывают только в напряжении. Детальнее разобраться поможет проверка на разных машинах.

К примеру, для проверки на Шкоде Октавия, выставляем на мультиметре сопротивление 200 Ом. Когда двигатель холодный оптимальное значение будет равно 9 Ом. Если прогреть двигатель, значение уменьшится за счет токопроводящего напыления.

После этого замеряем чувствительность датчика. Выставляем мультиметр в режим постоянного тока. Подсоединив красный щуп к лямбда зонду а черный к массе, нужно включить зажигание. Показатели будут находиться на уровне 0,45-0,47 V. После прогрева машины показатели будут прыгать от 0,1 до 0,9 V.

Проверка лямбда зонда на Тойоте Камри выполняется также. При включенном зажигании будет показывать до 0,5 V, а при постоянной работе мотора на уровне 2000 оборотов — 0,1 — 0,9 V.

Приблизительно такие же показатели будут на Форд Фокус. Только если нажать педаль газа, а потом ее резко отпустить, мультиметр покажет 1 V. На Камри и Октавии значение может быть чуть ниже — 0,8 V. Это означает, что лямбда зонд работает нормально.

Как проверить лямбда-зонд на работоспособность

Инжекторные двигатели экономичны и дружелюбны к экологии в отличии от карбюраторных моторов. Высоких показателей инженеры добились благодаря датчикам в системе питания. Один из датчиков, который непосредственно влияет на смесеобразование – это лямбда-зонд или кислородный датчик.

Содержание статьи:

Если он выходит из строя, можно наблюдать потерю мощности, большой расход топлива, нестабильную работу мотора.

Зачем в автомобиле нужен лямбда-зонда, место расположения

Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.

Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.

Читайте также: Почему горит ЧЕК в машине, что делать, можно ли ехать и как его потушить

Сгорание богатой смеси менее эффективно – можно наблюдать снижение мощности, повышенный расход топлива.

Так как моторы в автомобилях функционируют на совершенно разных режимах, то оптимальное соотношения воздуха и топлива может не соблюдаться. Для контроля качества смеси в системах питания применяют кислородные датчики.

На основе сигналов от лямбды ЭБУ может оценить качество смеси. Если обнаружены показатели, которые не соответствуют нормам, смесь корректируется.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Статья по теме: Как сделать пеногенератор для автомойки из подручных вещей своими руками

Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

Признаки и причины неисправности датчика

При неисправном лямбда-зонде выхлопные газы становятся более токсичными. Определить это можно при помощи специального диагностического оборудования. При этом никаких внешних признаков не будет, также, как и не будет никакого особенного запаха.

Вырастает расход топлива. Водители, как правило следят за тем, насколько наполнен топливный бак, стараются определить скорость, при которой расход минимален. Повышенный расход будет сразу же заметен. В зависимости от серьезности поломки датчика кислорода, расход вырастет в пределах от 1 л до 4 л.

Перегрев каталитического нейтрализатора. Если лямбда неисправна, то в ЭБУ подается неверный сигнал. Это может приводить к неправильной работе катализатора. Он перегревается вплоть до красного цвета и выходит из строя.

Автомобиль будет дергаться, и водитель сможет услышать хлопки. Лямбда перестает формировать правильные сигналы, в результате – нестабильный ХХ. Обороты могут колебаться в очень широких диапазонах.

Это интересно: Как восстановить кожу на руле автомобиля методом покраски

Снижаются динамические характеристики. Автомобиль теряет мощность. Эти признаки можно наблюдать в сильно запущенных случаях. Датчик не работает на холодном моторе, а автомобиль всячески сигнализирует о неисправности.

Среди причин поломок можно выделить:

• Повреждения, вызванные сильными ударами, ДТП, наездами на бордюр;
• Некорректную работу ДВС и проблемы в работе системы зажигания, когда элемент перегревается и выходит из строя;
• Засор системы и некачественное топливо. Чем больше в бензине тяжелых металлов, тем быстрее лямбда выйдет из строя;
• Поршневая группа – часто из-за изношенной ЦПГ в выпускной коллектор попадает масло, а продукты его сгорания забивают зонд;
• Замыкания в электропроводке;
• Бедная или слишком богатая смесь;
• Попадание лишнего воздуха в выхлопную систему;
• Пропуски зажигания;
• Топливные присадки.

Проверка лямбда-зонд с помощью диагностического устройства

В большинстве случае ДВС сам подсказывает есть ли неисправности в работе датчиков. Самым быстрым и эффективным способом диагностики в таком случае будет подключение ODBII сканера.

Из доступных на рынке вариантов рекомендуем обратить внимание на модель корейского производства Scan Tool Pro Black Edition.

Данное устройство относится к бюджетному сегменту, но в отличие от китайских аналогов на 8-битном чипе, имеет 32-битную базу, что позволяет осуществлять диагностику не только двигателя, но и других систем автомобиля (коробку передач, трансмиссию, ABS, ESP, систему кондиционирования и т.д.).

Сканер достаточно прост в использовании, имеет широкий функционал и совместим с большинством автомобилей начиная с 1993 года выпуска.

Если все плохо, то в ЭБУ будет выдавать следующие ошибки – это P0131, P0134, P0171. Более подробно о них в видео ниже.

Также будет загораться лампочка «проверьте двигатель», но здесь точно установить причину можно только при помощи диагностики. Чек загорается и в случае других проблем.

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

К сведению: Стук в Двигателе все причины появления странных звуков при работе мотора

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Опорное напряжение

Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.

В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.

Проверка сигнала с датчика осциллографом

Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.

По теме: Как нумеруются цилиндры, виды их расположения в двигателе

Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.

Как проверить лямбда зонд тестером с 4 проводами

Современный автомобиль – это электромеханическая система, которая состоит из множества деталей и узлов, что связаны между собой совокупностью различных датчиков. Эти датчики поддерживают рабочее состояние авто и обеспечивают его продуктивную работу. Сегодня в этой статье мы будем вести речь про датчик кислорода (лямбда зонд). В частности ответим на вопрос как проверить лямбда зонд с 4 проводами тестером. Это самый распространенный тип датчика и он весьма важен.

Перед тем, как приступать к изучению и тестированию работоспособности ЛЗ мы рекомендуем кратко изучить его конструктивные особенности, виды и принцип действия.

Что такое лямбда зонд, принцип действия и его виды

Итак, датчик воздуха – это небольшое устройство, которое установлено в выпускном коллекторе любого современного автомобиля и служит для оценки концентрации остаточного кислорода в отработавших газах. Благодаря показаниям этого устройства компьютерный блок вашего автомобиля получает данные на основе которых производит приготовление горючей смеси. Лямбда зонд учитывает остаточную концентрацию кислорода в сгоревшем топливе и подает сигнал на электронику о том, что вновь поступающую горючую смесь нужно либо обогатить, либо обеднить воздухом. Разумеется то, что при любой неисправности лямбда зонда может пострадать работоспособность двигателя машины.

Помни! Для сгорания 1 кг. смеси топлива и воздуха, необходимо затратить около 15-ти кг. кислорода.

Устройство лямбда зонда

Современный датчик воздуха представляет собой небольшое конструктивное устройство внутри которого имеется ряд взаимосвязанных деталей.

Конструкция лямбда зонда

1. Металлический корпус на котором имеется резьба. Она предназначена для фиксации датчика в посадочном отверстии;
2. Изолятор изготовленный из керамики;
3. Уплотнитель в виде кольца;
4. Проводники;
5. Защитная оболочка с отверстием для вентиляции;
6. Контакт;
7. Керамический наконечник;
8. Электрический нагреватель;
9. Отверстие для выпускного газа;
10. Стальная оболочка.

Как правило, начало измерений отработавших газов наступает при температуре 310-400 градусов. Именно при такой температуре специальный наполнитель в датчике обретает электропроводимость. Пока температура не достигла нужного значения, электронный блок управления автомобиля берет показания с других датчиков, а уже потом с лямбда зонда. Особенность его работы заключается в том, что выхлопные газы и атмосферный воздух разделены емкостью с токогенерирующим составом. В следствии определенных химических воздействий на эту емкость со стороны выхлопа и со стороны воздуха возникает разница концентрации кислорода на основе чего вырабатываться электрический потенциал. Значения этого потенциала отправляются на блок управления автомобилем.

Все датчики кислорода делятся на четыре типа в зависимости от количества проводов в их конструкции:

1. Однопроводные;
2. Двухпроводные;
3. Трехпроводные;
4. Четырехпроводные.

Виды лямбда датчиков

Все вышеперечисленные лямбда зонды бывают узкополосные и широкополосные.

Основные причины неисправностей лямбда-зонда и последствия его поломки

После того, как мы определились с понятием и особенностями работы датчика кислорода, можно сделать вывод, что он играет ключевую функцию в нормальной работе двигателя внутреннего сгорания. Так что же может привести к поломке лямбда зонда и выхода его из строя? Существуют два аспекта в этом вопросе: внешние факторы и внутренние о которых читайте ниже.

• Протекание в корпус датчика охлаждающей жидкости или же тормозной;
• Уход за датчиком средствами, которые не предназначены для таких целей;
• Некачественное топливо с чрезмерным содержанием свинца;
• Перегрев датчика, который также случается при использовании плохого топлива.

После того, как лямбда зонд вышел из строя ваш автомобиль начнет подавать определенные признаки:

• Существенные рывки при движении;
• Чрезмерные расход топлива;
• Плохая работа катализатора;
• Плавающие обороты двигателя;
• Излишки токсических отходов в отработавших газах.

Серьёзность всего вышеперечисленного должна наталкивать водителя на проверку лямбда зонда практически каждые 10 тыс. км. Его полная замена желательна после каждых 40 000 км пробега.

Проверка лямбда зонда с 4 проводами тестером. Методы проверки ЛЗ

Итак, мы подошли к тому вопросу, который волнует каждого автолюбителя: как же проверить датчик лямбда зонд в домашних условиях? Для этого вам понадобится обычный тестер (мультиметр) или вольтметр.

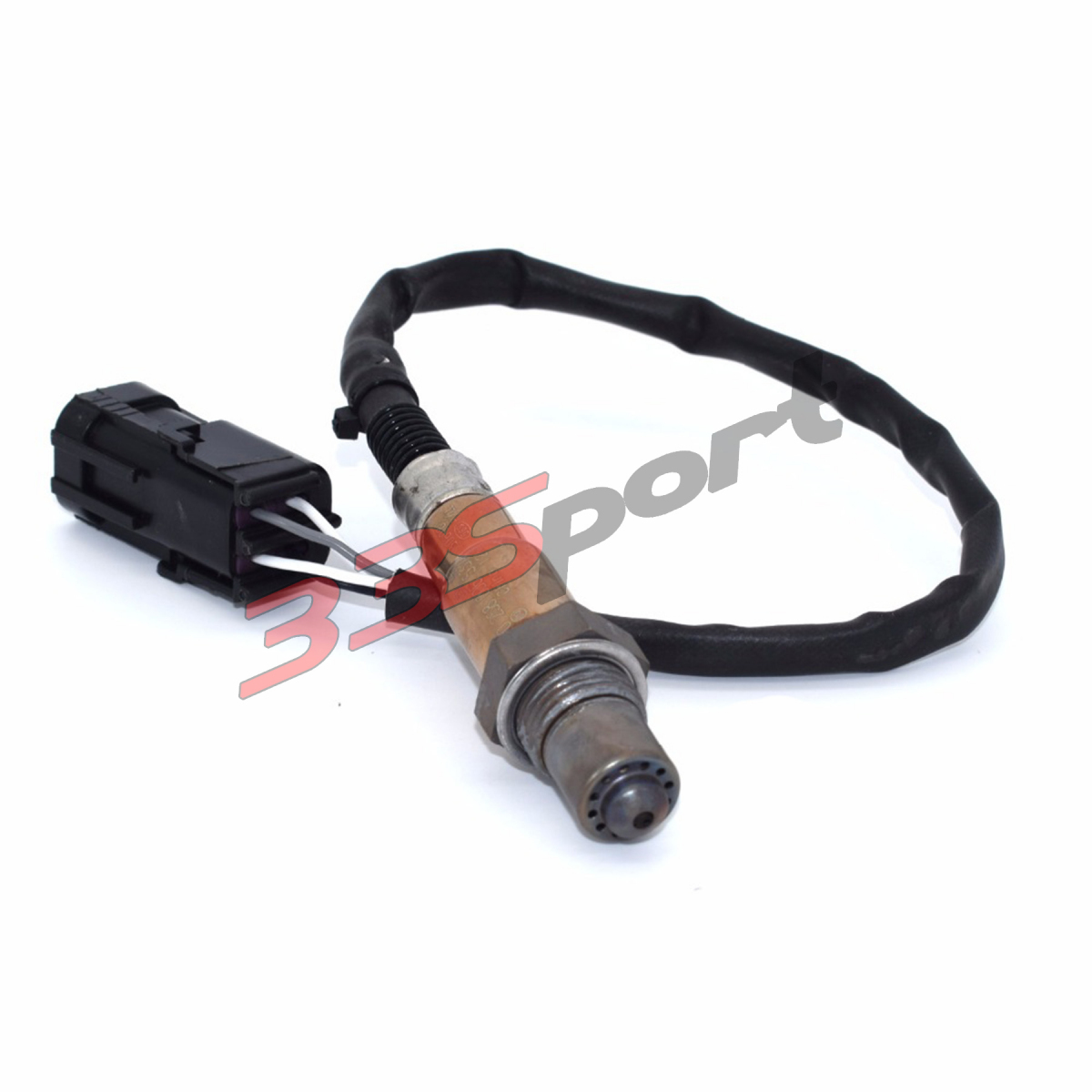

Лямбда зонд 4 провода

Первым делом необходимо прогреть двигатель, после чего произвести замеры сопротивления на проводах подогревателя. Как правило, это два белых провода полярность между которыми можно не соблюдать. Нормальное сопротивление между ними должно равняться от 2 до 10-ти Ом. Если это значение другое, то следовательно датчик неисправен.

График напряжений лямбда зонда

Идем далее. Теперь нужно минусовой провод тестера подключить на корпус двигателя. При этом плюсовой контакт подключите к сигнальному проводу самого датчика. Как правило это будет черный провод. На прогретом двигателе нажмите на педаль газа и наберите обороты до 3000 об/мин. Удерживайте педаль в этом положении около трёх минут. В это время производится прогрев лямбда зонда. Теперь вы можете проверить включение датчика кислорода.

Напряжение между корпусом двигателя и сигнальным (черным проводом) детали должно колебаться в районе от 0,2 до 1 вольта. За каждые прошедшие 10 секунд времени датчик должен включаться около 10-ти раз. В тех случая когда тестер будет показывать 0,4-0,5 вольта и не будет производиться включение, то можно сделать вывод о неисправности лямбда зонда.

Также вам нужно знать о том, что при резком нажатии на педаль газа тестер должен показывать напряжение около 1 вольта. При резком отпускании педали – ноль вольт.

На этом у нас всё. Надеемся что ваш датчик полностью исправен и выполняет возложенные на него функции. Если у вас остались вопросы, пожалуйста, оставляйте их в комментариях.

Как проверить кислородный датчик — Отключить иммобилайзер

Как проверить кислородный датчик
Основное предназначение датчика кислорода состоит в определении концентрации кислорода в отработанных газах, по составу которых, можно вычислить качество топливовоздушной смеси, поступающей в цилиндры двигателя. Датчик выдает информацию в виде напряжения (реже сопротивления) на вход электронного блока управления впрыском, осуществляющего корректировку количества предоставляемого двигателю топлива.

Кислородный датчик, или как его еще иначе называют лямбда-зонд, регулятор-лямбда, расположен в выпускном тракте двигателя и при контакте молекул кислорода с чувствительным элементом зонда он вырабатывает амплитудный сигнал в пределах от 0.1 до 0.9 В.

Наименьшая величина сигнала (0,1 В) соответствует высокому содержанию О 2, что означает обедненную смесь, в свою очередь 0,9 В говорит о незначительном количестве кислорода и обогащенной смеси.

На некоторых моделях автомобилей используется два кислородных датчика (второй установлен ниже каталитического преобразователя). В этом случае, путем сравнения уровня содержания кислорода до и после катализатора, производится оценка его нормального функционирования.

Владельцам современных автомобилей необходимо учитывать, что нормальная работа кислородного датчика возможна только при выполнении ряда внешних условий:
Стабильность вырабатываемых датчиком сигналов в значительной мере зависит от качества контактных соединений всей измерительной цепи и при возникновении проблем следует в первую очередь проверить надежность соединений;
По своей конструкции и принципу действия лямбда-зонд предусматривает сводную циркуляцию воздуха в корпусе датчиков и при его проверке следует обращать внимание на чистоту каналов и жалюзей;
Датчик вступает в работу только после его прогрева до рабочей температуры (около 320°С).
Кроме всего прочего следует знать, что конструктивно кислородный датчик оснащен несъемным контактным штекером с участком электропроводки и попытки его неграмотного отсоединения может провести к поломке датчика. Особого внимания заслуживает и защитный силиконовый чехол датчика – одевать его следует особым образом, чтобы исключить его расплавление и влияние на работу измерительного элемента.

Что касается непосредственно проверки лямбда-зонда, то схема этой процедуры достаточно проста и для ее выполнения следует, не разъединяя соединительный штекер датчика, с обратной стороны разъема ввести по обычной швейной иголке в контактные гнезда №1 (сигнальный провод) и №2 (корпус), вместо игл вполне подойдут разогнутые канцелярские скрепки. Далее подсоединяем к первому контакту положительный щуп вольтметра, а ко второму, соответственно, щуп массы.

Во избежание неприятностей взводим стояночный тормоз, и слегка приподняв передок автомобиля, устанавливаем его на подпорки. Выставляем нейтральную передачу. Запускаем двигатель и начинаем отслеживать напряжение вырабатываемое датчиком. Первоначально, в холодном состоянии, датчик работает в режиме разомкнутого контура и на вольтметре должно индицироваться постоянный сигнал в диапазоне 0,1 -0,2 В.

Спустя примерно две минуты температура двигателя достигнет оптимальной величины и датчик должен перейти в режим замкнутого контура, о чем свидетельствуют колебания напряжения в границах от 0,1 до 0,9 В. Если система не перешла в режим замкнутого контура или переход произошел с большой задержкой – датчик кислорода неисправен.

Можно проверить также и целостность нагревателя кислородного датчика. С этой целью от датчика отсоединяется разъем и замеряется уровень сопротивления между клеммами 3 и 4, которое должно находиться в диапазоне от 10 до 40 Ом. В свою очередь, проверка питания нагревателя выполняется со стороны бортового жгута, промером напряжения между контактом 4 и массой автомобиля. При включенном зажигании (двигатель запускать не обязательно) должно демонстрироваться напряжение аккумуляторной батареи.

К сожалению, датчик кислорода является неремонтопригодным, и любая выявленная неисправность требует его замены.

В новых автомобилях характеристики кислородного датчика могут отличаться, от указанных в этой статье и правильно его проверить можно только с помощью компьютерной диагностики

Поделиться новостью с друзьями:

Похожее

Как проверить сопротивление кислородного датчика

На чтение 14 мин. Просмотров 2
Обновлено 04.08.2019

Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?

• Машину дергает когда едешь на малых оборотах – 1 ответ

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

• Увеличенный расход топлива
• Нестабильная работа двигателя авто (рывки)
• Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

08.01.2016

93

Лямбда зонд или кислородный датчик — это датчик, который контролирует содержание кислорода в автомобильном выхлопе, то есть в отработанных газах. Лямбда зонд имеет непосредственное отношение к топливной системе, так как влияет на регулировку соотношения кислорода и топлива при образовании топливовоздушной смеси, которая подается в камеру сгорания. Датчик кислорода устанавливается на выходе коллектора или непосредственно перед катализатором, бывает, что «лямбду» располагают в катализаторе. У этого датчика на самом деле большое количество назначений. Помимо того, что он контролирует соотношение воздуха и топлива, он ко всему прочему влияет на токсичность выхлопа, которая в последнее время на жестком контроле у экологов, а также позволяет получить от мотора максимальный КПД.

Как работает лямбда зонд?

Принцип работы кислородного датчика заключается в том, чтобы следить за количеством воздуха (кислорода) в выхлопных газах. Почему именно кислорода? Потому, что научно доказано — полное сгорание топливной смеси происходит при жестком соотношении топлива и воздуха в пропорции 1:14,7. Для оценки этого соотношения, состава смеси, было введено понятие «коэффициент избытка воздуха», которое определяется как соотношение поступающего в цилиндры воздуха к количеству воздуха, содержащееся в оптимальной топливовоздушной смеси, которую принято обозначать греческой буквой «λ» (лямбда). Формула следующая, если «λ» равна «1» — смесь бедная.

Из-за постоянного ухудшения экологии во всем мире, требования к выбросам вредного CO постоянно ужесточаются, поэтому практически все современные двигатели оснащаются кислородными датчиками, катализаторами и прочими системами, нацеленными на то, чтобы сделать выхлоп менее токсичным. Блок управления производит регулировку подачи топлива посредством форсунок, а также следит за корректной работой лямбда зонда. В случае неисправности, отчет в виде ошибки будет записан в соответствующий журнал, а водитель при этом увидит на панели приборов всем ненавистную надпись «Check Engine».

О том, как проверить исправность лямбда зонда и пойдет речь в моей сегодняшней статье. Вы узнаете о признаках неисправности, о причинах, а также способах проверки кислородного датчика в домашних условиях.

Датчики кислорода бывают различных видов, среди которых встречаются одно-, двух-, трех-, а также четырехпроводные, все зависит от конфигурации (наличия подогревателя и схемы подачи питания). Практически все современные «лямбды» оснащены подогревом.

Для начала о том, почему лямбда зонд выходит из строя. Причины могут быть следующие:

• Чрезмерное содержание свинца в топливе;
• Попадание во внутрь датчика антифриза;
• Нарушение герметичности корпуса датчика во время очистки или в результате воздействия хим. веществ;
• Сильный перегрев корпуса датчика, по причине использования неподходящего (некачественного) топлива.

Признаки неисправности кислородного датчика:

• Рывки во время движения;
• Увеличенный расход топлива;
• Проблемы с катализатором;
• Нестабильные обороты двигателя;
• Высокая токсичность выхлопа.

Проверить лямбда зонд можно разными способами, при помощи:

• Осциллографа;
• Мультиметра;
• А также вольтметра.

Перед тем, как проверить «лямбду» приборами, производим визуальный осмотр.

Прежде всего необходимо произвести визуальный осмотр. Обратите внимание на разъемы подключения датчика, на целостность проводов и самого датчика кислорода.

Недопустимо наличие:

• Сажи. Это, как правило, свидетельствует о проблемах с нагревателем «лямбды», а также о том, что топливная смесь переобогащенная. В результате, в таком состоянии кислородный датчик засоряется сажей, его реакция ухудшается, проще говоря, он начинает «врать и глючить»;
• Блестящих отложений. Наличие таких отложений явный признак повышенного содержания свинца в топливе. Свинец повреждает сам зонд, а также катализатор, «лечится» полной заменой «лямбды»;
• Отложений белого или пепельного цвета. Такой налет чаще всего говорит о неправильном применении присадок в топливо или моторного масла, которое не соответствует типу данного мотора. Датчик с таким налетом подлежит замене.

Как проверить лямбда зонд при помощи омметра

Как правило, во всех руководствах по эксплуатации проверка датчика кислорода сводится к тому, чтобы при помощи мультиметра произвести измерение напряжения, которые выдает датчик при разных режимах работы мотора.

Проверка «лямбды» на разных автомобилях может существенно отличаться, ввиду отличия самих датчиков. Данный способ проверки описан на примере проверки лямбда зонда производства «BOSCH».

Чаще всего «слабое звено» в лямбда зонде — цепь накала, обычно проблемы возникают именно с нею. Чуть реже встречается неисправность наконечника, у которого снижается чувствительность. Для того, чтобы понять целая накальная спираль или нет, необходимо выполнить «прозвон», для этого можно использовать омметр. Электроды прибора подсоединяются к зажимам двух белых проводов датчика — контакты 3-4 разъема (иногда — белый и коричневый провода), предварительно отсоединяются от колодки питания. Сопротивление спирали не должно быть меньше 5 Ом.

Что до чувствительности наконечника, то она может ухудшиться в результате налета, о котором я рассказывал выше. Если налет, о котором я рассказывал есть, то датчик кислорода необходимо менять. Чтобы проверить термоэлектрические параметры датчика, подсоедините электроды вольтметра к контактам 1-2 разъема, или к зажимам черного и серого проводов «лямбды». Сама проверка должна выполняться на прогретом работающем двигателе.

Как проверить лямбда зонд при помощи вольтметра

Для того чтобы проверить датчик кислорода вольтметром необходимо завести мотор и повысить обороты двигателя до 3 тыс., после чего проверить показания прибора при максимуме 2 В. Вольтметр должен показывать напряжение порядка 0,55 В. Ваша задача при этом, то увеличивать, то уменьшать обороты. Вольтметр при этом должен показывать до 0,8-1 В или понижаться до 0,4 В и ниже. Если данные будут изменяться динамически, «лямбда», скорее всего, рабочая. Если колебаний нет или они несущественны, скорее всего, зонд неисправен и требует замены.

Как проверить кислородный датчик на бедную смесь?

Чтобы проверить богатая или бедная смесь, необходимо взять вакуумную трубку и сымитировать подсос воздуха. В случае исправности кислородного датчика, вольтметр покажет 0.2 Вт или ниже.

Для более точной проверки работоспособности и исправности кислородного датчика потребуется осциллограф.

Рекомендую посмотреть видео о том, как проверить лямбда зонд

Информация о том, как проверить кислородный датчик самостоятельно, поможет вам убедиться в его неисправности. Не спешите тратить время и деньги на замену элемента, так как проблема может быть вовсе не в этом датчике. Лямбда-зонд определяет количество кислорода в выхлопных газах и конвертирует эти данные в сигнал напряжения. Он необходим электронному блоку управления двигателем для формирования оптимальной смеси топлива и воздуха.

Если сигнал датчика выходит за нормальные рабочие параметры, автомобильный компьютер сохраняет в памяти код неисправности и на панели приборов загорается индикатор Check Engine, предупреждающий водителя о проблеме.

Если вы подозреваете, что датчик кислорода в вашем автомобиле неисправен или же диагностика показала проблемы с ним, не спешите менять лямбда-зонд. Компьютер просто сообщает о том, где была обнаружена проблема. А настоящим виновником может быть даже поврежденный вакуумный шланг. Из-за этой проблемы кислородный датчик «видит» слишком большое содержание кислорода в выхлопных газах. Ещё один вариант – повреждение электрического разъема лямбда-зонда, препятствующее его правильной работе. В обоих случаях блок управления сообщит о неисправности датчика.

Поэтому перед заменой лямбда-зонда обязательно следует проверить его на работоспособность. Сегодня вы узнаете, как проверить лямбда-зонд своими руками. Только после подтверждения диагноза можно отправляться на поиски новой детали.

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно датчик надо проверять.

При наличии двух и более кислородных датчиков необходимо точно понимать, в каком из них возникла проблема. Обычно, если компьютер показывает неисправность датчика №1, речь идет о том, что установлен на впускном коллекторе. А устройство №2, как правило, установлено после каталитического нейтрализатора. В любом случае обратитесь к руководству по эксплуатации, чтобы избежать ошибки. В особенности уделите внимание этому вопросу, если на вашем автомобиле установлен V-образный двигатель. Очень часто в них применяется 4 лямбда-зонда, поэтому перепутать их очень легко.

Если к тестируемому датчику подключено два или больше проводов, необходимо определить, какой из них сигнальный. Это можно узнать только в инструкции по ремонту автомобиля или же на профильных форумах в Интернете.

1. Прежде чем приступать к проверке кислородного датчика мультиметром, необходимо разогреть двигатель автомобиля до рабочей температуры. Для этого можно проводить работы после 20-минутной поездки или же подождать, пока двигатель нагреется на холостых оборотах.
2. Заглушите двигатель и переключите мультиметр в режим постоянного тока (DCV) на отметку «20».
3. Если вы проверяете датчик возле катализатора, поднимите автомобиль с помощью домкрата и надежно зафиксируйте его, заблокировав задние колеса.
4. При подключении прибора будьте осторожны. Выпускной коллектор и трубы очень горячие. Постарайтесь не обжечься и держите щупы мультиметра подальше от горячих поверхностей.
5. Подключите красный щуп тестера к сигнальному проводу датчика, а черный щуп – к заземлению на двигателе (в более современных лямбда-зондах используется минимум два провода). Если в вашем автомобиле используется подогрев кислородного датчика, убедитесь, что вы подключаетесь именно к сигнальному проводу (в разъеме может быть от двух до четырех проводов).

Для подключения щупа мультиметра к проводу, можете пробить его иголкой. Ещё один вариант – подключиться сзади разъема, воспользовавшись скрепкой. В некоторых случаях сложно подключиться к проводу через разъем. По сути, разъем нам не нужен, можно подключаться к самому лямбда-зонду.

Если вы пробивали провод иголкой, не забудьте после проведения измерений удалить её и заизолировать поврежденный участок с помощью изоленты. В противном случае в провод будет попадать влага и может развиваться коррозия.

Чтение сигналов датчика кислорода

Запустите двигатель и проверьте сигналы напряжения датчика тестером. В ходе проверки лямбда-зонда мультиметром напряжение на дисплее прибора должно постоянно меняться в пределах диапазона 0,10-0,90 Вольт. Это признак нормальной работы датчика.

Если вы видите на экране только сигнал низкого или высокого напряжения, проблема явно существует. Чтобы проверить правильность работы датчика, выполните два следующих теста.

Проверка реакции кислородного датчика на бедную топливную смесь

1. Отсоедините шланг от клапана вентиляции картерных газов, который идет к впускному коллектору. В результате этого в двигатель будет поступать больше воздуха. Найти клапан можно с помощью руководства по эксплуатации автомобиля.
2. Проверьте показания цифрового мультиметра. Такие действия должны привести к отображению сигнала около 0,20 В. Если реакция другая или же цифры на экране меняются только через некоторое время (не сразу), датчик работает некорректно.
3. Подсоедините шланг к клапану вентиляции картерных газов.

Проверка реакции кислородного датчика на богатую топливную смесь

1. Отсоедините патрубок, который соединяет дроссельный узел двигателя и корпус воздушного фильтра.
2. Заблокируйте отверстие, ведущее к двигателю, чистой тряпкой. Это уменьшит количество воздуха, которое поступает в двигатель.
3. Проверьте показания тестера. Датчик кислорода должен подавать сигнал около 0,80 В. Если лямбда-зонд реагирует иным образом или реагирует очень долго, он неисправен.
4. Подсоедините воздуховод к корпусу воздушного фильтра и заглушите двигатель.

Если такая диагностика показала, что кислородный датчик функционирует должным образом, проблема может заключаться в других компонентах силового агрегата. В двигателе может быть утечка вакуума (подсос воздуха – https://avtopub.com/kak-najti-podsos-vozduxa-v-dvigatele-i-ustranit-ego/), проблемы в системе зажигания и т.п. Если лямбда-зонд не отреагировал на ваши действия или отреагировал слишком поздно либо неправильно, его придётся заменить.

Смотрите нашу статья о том, что будет, если отключить лямбда-зонд в автомобиле. Можно ли ездить без него? Читайте по ссылке – https://avtopub. com/chem-grozit-otklyuchenie-datchika-kisloroda-v-avtomobile/

Теперь вы точно определите, действительно ли датчик кислорода неисправен или же дело вовсе не в нём. Такая простая проверка поможет вам сэкономить деньги и время и быстрее вернуть свой автомобиль к жизни.

Датчик O2

: что это такое? Как проверить неисправный датчик O2?

Датчик O2 является важным компонентом выхлопной системы вашего автомобиля. Система выброса предназначена для уменьшения количества вредных газов, выбрасываемых в окружающую среду.

Каждый автомобиль, построенный с начала 1980-х годов, имеет датчик O2, встроенный в выхлопную систему. Его поместили туда, чтобы измерить количество несгоревшего кислорода, выходящего из двигателя. Измерение уровня кислорода в выхлопных газах позволяет точно определить соотношение топлива и кислорода.

Измеренный уровень кислорода отправляется в блок управления двигателем (ЭБУ) для анализа. Если в топливной смеси слишком много кислорода, двигатель работает бедной. Если в топливной смеси слишком мало кислорода, двигатель горит богатым. В любом случае эта информация необходима блоку управления двигателем для регулировки соотношения топливо / кислород. Если в вашем автомобиле неисправен датчик o2, он не будет работать эффективно.

Итак, вопрос в том, как узнать, неисправен ли датчик кислорода? Что еще более важно, как проверить плохой датчик O2?

Что такое датчик O2?

Датчик O2 (или датчик кислорода) физически расположен на выхлопной трубе автомобиля.Это простое устройство с датчиком наконечника, который вставляется в выхлопную трубу. Он предназначен для измерения процентного содержания кислорода в выхлопных газах.

Датчик кислорода Denso 234-4622.
———

Как работает датчик O2?

Измерения отправляются в режиме реального времени в ЭБУ, который при необходимости корректирует топливно-кислородную смесь. Если датчик O2 неточно измеряет уровень кислорода, то ЭБУ не может точно отрегулировать уровни топлива / кислорода.

ЭБУ регулирует количество топлива, поступающего в систему, на основе уровня кислорода, измеренного датчиком O2.Важно помнить, что если смесь топлива и кислорода неправильная, количество загрязняющих веществ, выходящих из выхлопной трубы вашего автомобиля, увеличится. Это не только наносит вред окружающей среде, но и может привести к повреждению каталитического нейтрализатора или двигателя.

Признаки неисправного или неисправного датчика кислорода

К кислородному датчику непросто добраться или наблюдать из-за его физического расположения. По этой причине есть несколько предупреждающих знаков, которые будут предупреждать вас о возможной проблеме.Некоторые из наиболее очевидных признаков неисправности кислородного датчика включают:

• Сниженный расход бензина
• Из выхлопной трубы выходит неприятный запах тухлых яиц
• Загорается контрольная лампа двигателя
• Вы заметили, что ваш двигатель работает на холостом ходу примерно
• Автомобиль внезапно не заводится

Комбинация индикатора проверки двигателя и одного из других признаков может указывать на отказ датчика o2.

Лучший способ узнать наверняка — определить диагностический код неисправности (DTC), хранящийся в ЭБУ.Если код указывает, что датчик o2 неисправен, вам следует выполнить дополнительное тестирование, чтобы убедиться в этом наверняка.

Тест датчика кислорода

Так как же определить необходимость замены датчика o2? Ответ на вопрос, как проверить неисправный датчик o2, в конечном итоге будет определяться вашей способностью выполнять диагностику.

Вольтметр предоставит вам конкретные измерения, но результаты могут потребовать дальнейшего анализа других компонентов.

Может быть, из-за ослабленного вакуумного шланга датчик o2 считывает высокий уровень кислорода.Или, может быть, слабое соединение с датчиком o2 приводит к неправильному считыванию выхлопных газов. Вы просто не узнаете, пока не окопаетесь и не испачкаете руки, измерив рабочие характеристики датчиков o2.

Если вы готовы, давайте посмотрим на диагностику проблемы путем измерения рабочих характеристик датчика o2, шаг за шагом:

1. Укажите конкретный датчик o2, на котором вы хотите провести тест датчика кислорода. В зависимости от года выпуска вашего автомобиля вдоль выхлопной системы может быть расположено до 5 датчиков O2.К счастью, диагностический код неисправности компьютера определит конкретный датчик o2, который необходимо проверить. Используя код неисправности, вы можете обратиться к руководству пользователя, чтобы найти датчик. В руководстве пользователя также будет указан сигнальный провод, так как многие датчики o2 имеют несколько проводов, подключенных к нему.
2. Для проверки датчика o2 вам понадобится цифровой вольтметр с импедансом 10 мегаом. Вы должны установить его на шкалу милливольт (мВ) постоянного тока.
3. Теперь запустите автомобиль и дайте ему поработать, пока он не достигнет рабочей температуры.Это может занять до 20 минут.
4. По достижении рабочей температуры выключите двигатель. Теперь подключите красный щуп к сигнальному проводу датчика o2, а черный щуп — к хорошему заземлению. Будьте осторожны при подключении датчиков, так как двигатель и выхлопная система будут очень горячими.
5. Чтобы выполнить собственно тест, снова заведите автомобиль и проверьте показания вольтметра. Напряжение датчика o2 должно колебаться в диапазоне от 100 до 900 мВ (от 0,10 до 0,90 В).Если он находится в этом диапазоне, датчик o2 работает нормально, и вы можете прекратить тестирование. Если он выходит за пределы допустимого диапазона, либо неисправен двигатель (ослаблен шланг), либо датчик o2 неисправен. Если это кажется плохим, перейдите к следующим шагам.
6. Проверить реакцию датчика o2 на обедненный расход топлива. Отсоедините шланг от клапана принудительной вентиляции картера (ПВХ), который находится на крышке клапана. Это позволит большему количеству воздуха попасть в двигатель, поэтому показания вольтметра должны быть близки к 200 мВ (0.20В). Если вольтметр не реагирует, датчик o2 не работает должным образом.
7. Снова подсоедините шланг из ПВХ, чтобы проверить реакцию датчика o2 на повышенный расход топлива. Для этого отсоедините пластиковый шланг от воздушного фильтра в сборе. Закройте отверстие для подсоединения шланга тряпкой, чтобы уменьшить количество воздуха, попадающего в двигатель.
8. Проверить вольтметр. Оно должно быть близко к 800 мВ (0,08 В) из-за уменьшения количества кислорода, поступающего в двигатель. Если датчик o2 не реагирует таким образом, он не работает должным образом.
9. Подсоедините шланг к воздухоочистителю.
10. Если датчик o2 правильно отреагировал на тесты бедного и богатого топлива, проблема могла быть в другом компоненте. Потенциальными проблемами могут быть утечка вакуума, система зажигания или что-то подобное. Очевидно, что если датчик o2 не сработал должным образом, значит, он неисправен и его необходимо заменить.

Итог

Итак, после всех ваших испытаний вы должны знать, неисправен ли датчик o2 или проблема в другом.

Если вы уверены, что датчик o2 плохой, можете разобраться сами. Если вы не уверены, что датчик o2 неисправен, вам, вероятно, следует отнести машину к профессионалу.

Помните, что устранение проблемы раньше, чем позже, может избавить вас от более серьезных проблем, таких как замена каталитического нейтрализатора. Замена этой детали будет стоить от 500 до 1000 долларов. Очевидно, логичным выбором будет заменить вышедший из строя датчик o2 и сэкономить кучу денег на дорогостоящем ремонте.

Советы: Используйте сканер OBD2 для диагностики датчика O2.

Как проверить датчик O2

автор

На бензиновом двигателе кислородный датчик используется, чтобы гарантировать, что надлежащее соотношение воздух-топливо достигает двигателя.

Некоторые производители автомобилей рекомендуют заменять кислородные датчики каждые 100 000 миль вне зависимости от того, работают они или нет. Однако это может быть очень дорого, особенно потому, что многие новые легковые и грузовые автомобили имеют до 4 различных датчиков O2.

Обычно индикатор проверки двигателя является первым признаком неисправности датчика O2. Часто в коде двигателя просто говорится, что есть проблема с датчиком O2, или может быть указано, что есть «неисправность цепи нагревателя».

Поскольку датчики O2 могут быть очень дорогими и проблема может заключаться не в самом датчике кислорода, а в нескольких других факторах, рекомендуется проверить датчик O2 перед его заменой.

Датчики кислорода можно тестировать как в автомобиле, так и вне его, но многие предпочитают оставлять датчик кислорода в автомобиле.Однако, сняв кислородный датчик, вы можете визуально осмотреть датчик, который часто может служить хорошим индикатором наличия проблемы, а также проверить датчик немного проще.

В этой статье описывается, как проверить датчик O2, пока он еще находится в автомобиле.

Шаг 1

Начните с визуального осмотра проводов, ведущих к датчику O2 и от него. Убедитесь, что провода правильно проложены от выхлопных компонентов и что они не повреждены.

Шаг 2

Затем запустите автомобиль и дайте ему поработать, пока он не нагреется, что обычно занимает около пяти минут. Датчики кислорода должны иметь температуру около 600 градусов по Фаренгейту, чтобы обеспечить точные показания. Это приведет к сильному нагреву двигателя, поэтому будьте осторожны.

Шаг 3

Подсоедините задний датчик к сигнальному проводу кислородного датчика. Будьте очень осторожны при использовании заднего датчика, потому что пластиковые разъемы часто очень хрупкие и могут легко сломаться.

Шаг 4

Подсоедините положительный провод цифрового вольтметра к обратному щупу.

Шаг 5

Подключите отрицательный провод цифрового вольтметра к надежной точке твердого заземления на шасси автомобиля.

Шаг 6

Включите вольтметр и установите его на шкалу 1 вольт. Напряжение датчика O2 будет колебаться между 100 и 1000 милливольт, что составляет от 0,1 до 1,0 вольт, поэтому важно иметь качественный вольтметр.

Шаг 7

Снова включите автомобиль и проверьте показания вольтметра. Показания должны быстро колебаться. Если показания остаются на уровне около 0,5 вольт, убедитесь, что автомобиль полностью прогрет. Если автомобиль теплый и показания датчика 02 не меняются, значит, проблема с датчиком 02, и вы можете остановить проверку.

Шаг 8

Затем создайте утечку вакуума, чтобы убедиться, что датчик O2 правильно реагирует на обедненную топливовоздушную смесь.У большинства автомобилей есть вакуумный порт в верхней части двигателя, который можно открыть для создания утечки вакуума. Создание утечки вакуума должно привести к тому, что напряжение на датчике 02 упадет ниже 0,1 В, а затем поднимется выше 0,5 В при последующем устранении утечки.

Step 9

Если в вашем автомобиле нет вакуумного порта или если из-за утечки вакуума автомобиль останавливается, вы можете выполнить тест на обогащение пропаном. Это делается путем добавления некоторого количества пропана в воздухозаборник, что должно вызвать быстрое повышение напряжения датчика O2.

Step 10

В качестве альтернативы тесту на обогащение пропаном вы также можете слегка закрыть дроссель, что должно вызвать быстрое повышение напряжения датчика O2.

Если во время шагов с 8 по 10 напряжение не меняется или не изменяется ожидаемым образом, то датчик кислорода неисправен и его следует заменить.

Наконечники

• Обратные датчики используются для проверки напряжения цепи сзади, чтобы цепь оставалась замкнутой.
• Если у вас нет заднего датчика, вы можете использовать вместо него небольшую тонкую проволочную перемычку, но будьте осторожны, чтобы не повредить пластиковый разъем датчика кислорода.
• Если у вас нет сканирующего прибора для проверки света двигателя, большинство автомобильных магазинов могут получить код бесплатно. Однако обычно они могут делать это только на автомобилях, выпущенных в 1996 году или позже.
• Если вы вытащите датчик кислорода для визуального осмотра, он должен быть светло-коричневого цвета. Если он красный, белый, черный или светло-серый, датчик O2, скорее всего, неисправен, но вы все равно должны его проверить.

Вещи, которые вам понадобятся

• Цифровой вольтметр с высоким сопротивлением
• Обратный датчик

Предупреждения

• Выхлопная система и двигатель очень горячие, поэтому будьте осторожны, чтобы не обжечься.
• Убедитесь, что ни обратный щуп, ни положительный вывод цифрового вольтметра не соприкасаются с выпускным коллектором или выхлопной трубой.

Writer Bio

Эта статья была написана профессиональным писателем, отредактирована и проверена с помощью многоточечной системы аудита, чтобы наши читатели получали только самую лучшую информацию.Чтобы отправить свои вопросы или идеи или просто узнать больше, посетите нашу страницу о нас: ссылка ниже.

Еще статьи

Тестирование кислородных датчиков — General Technologies Corp.

Типы датчиков кислорода

На транспортных средствах есть несколько распространенных типов кислородных датчиков, которые имеют от одного до пяти проводов, соединяющих их с остальной частью транспортного средства. Вы должны определить, с каким типом кислородного датчика вы работаете, прежде чем пытаться провести какой-либо тест:

• Циркониевые датчики, также известные как «узкополосные датчики кислорода», являются наиболее распространенным типом.Датчики из диоксида циркония имеют два электрода, которые выдают 200 мВ (0,2 В) в «обедненном» состоянии и 800 мВ (0,8 В) в богатом состоянии. В нормально работающем двигателе циркониевые датчики обычно выдают 450 мВ (0,45 В).
• Широкополосные датчики из диоксида циркония, которые часто называют просто «широкополосными датчиками», также довольно распространены. Широкополосные датчики имеют четыре электронных соединения, одна пара из которых является их выходным сигналом.
• Датчики из титана, которые представляют собой тип узкополосных датчиков, которые встречаются редко, но не редкость.Существует два типа датчиков Titania, один из которых работает в полном диапазоне 5 вольт, а другой — при 1 вольт.

Расположение кислородного датчика

Датчики кислорода обычно расположены в одном из двух мест (вдоль выхлопной трубы двигателя), и важно знать, с чем вы имеете дело. Позиции:

Датчики кислорода перед каталитическим нейтрализатором обычно выдают сигнал, который варьируется от «обедненного» до «богатого» (или высокого и низкого). В

Датчики кислорода после каталитического нейтрализатора обычно имеют плавный выходной сигнал, поскольку каталитический нейтрализатор смешивает оставшиеся несгоревшие выхлопные газы и реагирует на кислород с топливом.

Тесты датчика кислорода

«Тестирование кислородного датчика» может означать много разных вещей. Наиболее распространенные тесты:

• Тесты нагревателя кислородного датчика. Обычно это проверка сопротивления или потребляемой мощности нагревательного элемента с помощью мультиметра или токоизмерительных клещей.
• Проверка уровня среднего выходного сигнала кислородного датчика. Это тест среднего выходного сигнала датчика, выполненный с помощью мультиметра.
• Проверка количества пересечений кислородного датчика. Это проверка поведения кислородного датчика на работающем двигателе, выполняемая с помощью осциллографа или тестера / симулятора кислородного датчика ST05.
• Тесты отклика кислородного датчика. Они сильно различаются, но обычно выполняются с помощью пропановой горелки (или другого источника тепла) и какого-либо измерительного устройства (например, мультиметра или тестера / симулятора датчика кислорода ST05).
• Проверка отклика датчика кислорода Совета по воздушным ресурсам Калифорнии. Это специальный тест (описанный ниже), который никогда не получил широкого распространения.

Тест датчика кислорода в Калифорнии

В 1990-х Совет по воздушным ресурсам Калифорнии ввел стандарт для тестирования автомобильных датчиков кислорода.Чтобы пройти этот тест, датчик кислорода должен перейти из состояния «низкий» в «высокий» менее чем за 100 мс, когда двигатель прогрет и работает со скоростью 1800 об / мин.

По разным причинам тест никогда не получил широкого распространения в автомобильной промышленности, поэтому большинство кислородных датчиков не проходят тест, даже если они совершенно новые и функционируют должным образом. Вы не должны полагаться на тест, если производитель кислородного датчика явно не заявляет, что его устройство соответствует требованиям теста, проведенного в Калифорнии.

Как проверить датчик кислорода с помощью мультиметра

Самый простой способ проверить кислородный датчик с помощью (цифрового) мультиметра — проверить, не сломан ли нагревательный элемент (при условии, что рассматриваемый датчик самонагревается).Вы можете проверить нагревательный элемент кислородного датчика,

1. Включение мультиметра в режим «сопротивление».
2. Подключите измерительные провода к контактам или проводам разъема питания и заземления нагревателя.
3. Считайте показания мультиметра, большинство этих нагревателей имеют внутреннее сопротивление от 10 Ом до 20 Ом (в холодном состоянии).

Следующий тест, который вы можете провести на самонагревающемся кислородном датчике, — это проверить, запитан ли его нагревательный элемент. Чтобы сделать этот тест:

1. Убедитесь, что выхлопная система двигателя холодная.Некоторые обогреватели не включаются, если выхлопные трубы двигателя горячие.
2. Включите мультиметр в режим «Напряжение постоянного тока».
3. Подключите мультиметр к проводам или контактам питания нагревателя. Обратные щупы — лучший инструмент для этого. Если у вас нет доступа к задним датчикам, проще всего подключить мультиметр к линиям питания, отсоединив кислородный датчик от его жгута и подключив мультиметр к разъему. Вы должны прочитать руководство по обслуживанию двигателя, чтобы узнать, что здесь можно и чего нельзя делать.
4. Включите двигатель.
5. Обратите внимание на показание напряжения на мультиметре, оно должно быть в пределах от 12 В до 14 В.

Если вы работаете с широкополосным циркониевым датчиком, вы также можете попытаться проверить его среднее выходное напряжение, которое обычно должно быть около 450 мВ и стабильно, когда двигатель работает и прогрет.

Узкополосные датчики (диоксид циркония и диоксид титана), особенно прекаталитический нейтрализатор, сложно тестировать с помощью мультиметра. Мультиметры не реагируют достаточно быстро, чтобы уловить быстро меняющийся выходной сигнал узкополосного датчика.

Как проверить датчик кислорода с помощью токоизмерительных клещей

Токоизмерительные клещи значительно ускоряют и упрощают проверку самонагрева кислородного датчика. Все, что вам нужно сделать, это:

1. Убедитесь, что выхлопная система двигателя холодная.
2. Включите токоизмерительные клещи в режим «Постоянный ток / постоянный ток».
3. Поместите зажим вокруг одного из проводов питания нагревателя кислородного датчика (но не обоих). Будьте осторожны, не кладите руку или инструмент на двигатель или выхлопную трубу

.

4. Включите двигатель.
5. Обратите внимание на показания, которые должны быть в пределах от 0,25 до 1,5 А.

Некоторые из преимуществ использования токоизмерительных клещей (по сравнению с обычным мультиметром) заключаются в том, что они работают быстрее, информативнее и менее навязчивы, поскольку не мешают нормальной работе двигателя.

Как проверить датчик кислорода с помощью осциллографа

Осциллографы — очень полезные инструменты, и они гораздо более информативны, чем мультиметры, но их также сложно использовать с датчиками кислорода.Обычно лучше использовать осциллограф с батарейным питанием или осциллограф с изолированными входами, так как автомобили могут не иметь общего заземления с электросетью в гараже или магазине. Если автомобиль «плывет» выше или ниже напряжения источника питания осциллографа, он может разрядить значительный ток в несколько тысяч вольт, повредив электрические цепи автомобиля или осциллограф. Вторая проблема при использовании осциллографа для проверки датчиков кислорода — это фактическое подключение осциллографа к цепи (схемам) датчика кислорода, что лучше всего решается с помощью обратных пробников.Чтобы использовать осциллограф на датчике кислорода, вам необходимо:

1. Убедитесь, что входы осциллографа должным образом изолированы от электросети гаража или магазина.
2. Убедитесь, что двигатель холодный.
3. Подключите щупы осциллографа к линиям ячеек датчика кислорода (обязательно используйте опорный / заземляющий зажим осциллографа). Убедитесь, что провода не будут мешать движущимся частям двигателя.
4. Пуск двигателя
5. Наблюдайте за выходными сигналами кислородного датчика при работающем двигателе и с течением времени.Во время прогрева двигателя выходные сигналы датчика кислорода должны быть низкими, а затем повышаться до среднего значения, соответствующего «сбалансированной» смеси. Выходные сигналы датчика предкаталитического нейтрализатора обычно должны быстро колебаться между «богатым» и «бедным». Выходы после каталитического нейтрализатора должны быть намного более стабильными, около «сбалансированного» уровня. Количество раз, когда сигнал пересекает свое среднее значение, является важным параметром, и каждая система (ECM / PCM, двигатель и датчик кислорода) имеет характерное количество пересечений в секунду.
6. Заглушить двигатель.
7. Подождите, пока двигатель остынет.
8. Снимите щупы осциллографа.

Тестирование с помощью тестера датчика кислорода ST05

Наш собственный тестер / симулятор датчика кислорода ST05, вероятно, является лучшим и самым простым в использовании инструментом для проверки датчиков кислорода. ST05 не повреждает кислородные датчики и поставляется со специальными зажимами, которые можно либо закрепить на оголенном металле, либо использовать для протыкания сигнальных проводов (где это допустимо).

1. Убедитесь, что двигатель холодный.
2. Подключите измерительные провода ST05 к выходам кислородного датчика. ST05 сообщит вам (через буквенно-цифровой дисплей с правой стороны), если он обнаружит неправильное подключение, например отсутствие подключений, подключение к проводам нагревателя или неправильную полярность.
3. Включите двигатель.
4. Наблюдайте за дисплеями ST05, когда двигатель прогревается и с течением времени. Выходной сигнал кислородного датчика (отображается на левой панели ST05) обычно должен начинаться с низкого уровня и повышаться по мере нагревания.Когда двигатель прогрет, вы можете увидеть «счетчик пересечений» на правом дисплее. Количество раз, когда сигнал пересекает свое среднее значение, является важным параметром, и каждая система (ECM / PCM, двигатель и датчик кислорода) имеет характерное количество пересечений в секунду. Выходные сигналы датчика предкаталитического нейтрализатора обычно должны быстро колебаться между «богатым» и «бедным». Выходы после каталитического нейтрализатора должны быть намного более стабильными, около «сбалансированного» уровня.
5. Заглушить двигатель.
6. Подождите, пока двигатель остынет.
7. Снимите испытательные провода ST05.

Таким образом, ST05 может предоставить вам примерно столько же информации о кислородном датчике на работающем двигателе, сколько и осциллограф, при этом он дешевле и намного проще в использовании. ST05 также может управлять выходом кислородного датчика (входом ECM / PCM) «бедным» или «богатым» (низким или высоким), что часто бывает полезно для тестирования, но это выходит за рамки данной публикации.

Вот и все!

Если вас интересует дополнительная информация о нашем тестере кислородного датчика, вы можете найти ее на странице продукта ST05 Oxygen Sensor Tester / Simulator.Если у вас есть идеи по темам, которые мы должны затронуть в будущих публикациях в блогах, отправьте нам электронное письмо.

Как проверить датчик O2 — вот что вам нужно знать

Есть определенные способы определить, что ваш датчик o2 неисправен — вы можете выяснить это, проверив датчик o2 в вашем автомобиле. Датчики кислорода довольно дешевы по сравнению с другими ремонтами и заменами в вашем автомобиле, поэтому их замена и проверка могут помочь предотвратить любые дальнейшие проблемы в вашем автомобиле. Датчик o2 выполняет жизненно важную функцию, проверяя соотношение воздуха и топлива в двигателе автомобиля.Если датчик o2 обнаруживает, что соотношение смеси неправильное, внутренний компьютер автомобиля имеет право регулировать смесь.

Авторемонт стоит ДОРОГОЙ

Если датчик o2 не работает должным образом, компьютер не будет знать, как регулировать воздушно-топливную смесь. Количество кислорода в двигателе зависит от другой температуры в автомобиле и наружного воздуха, высоты над уровнем моря, атмосферного давления, температуры двигателя, нагрузки двигателя, нагрузки и других факторов.Чтобы смесь оставалась в правильном соотношении, вам нужно научиться проверять датчик o2.

Что такое датчик o2?

Датчик o2, также известный как датчик кислорода, расположен на выхлопной трубе вашего автомобиля. В этом устройстве используется наконечник датчика, вставленный в выхлопную трубу, предназначенный для анализа и измерения процентного содержания кислорода в выхлопных газах, что дает компьютеру двигателя информацию о состоянии и соотношении воздуха и топливной смеси.

Что это за функция?

Результаты воздушно-топливной смеси в двигателе отправляются в блок управления двигателем компьютера автомобиля.Затем эта часть при необходимости изменит топливно-воздушную смесь, делая смесь более или менее богатой. Если датчик кислорода сломан и не измеряет уровень o2 точно и быстро, блок управления двигателем не сможет изменить топливно-воздушную смесь до нужного уровня.

Блок управления двигателем изменяет количество топлива, поступающего в систему. Если датчик o2 не работает, блок управления двигателем будет пропускать слишком много или слишком мало топлива в систему, что приведет к увеличению содержания загрязняющих веществ и вредных газов в двигателе вашего автомобиля.Изучение того, как проверить датчик o2, может предотвратить повреждение трансмиссии, двигателя или каталитического нейтрализатора вашего автомобиля.

Признак неисправности датчика o2

Есть общие признаки того, что ваш датчик o2 неисправен, что помогает понять, почему вам нужно научиться тестировать датчик o2.

• Световой индикатор двигателя

Хотя индикатор проверки двигателя может включаться по разным причинам, как серьезным, так и незначительным, датчик o2 может привести к тому, что этот индикатор загорится на приборной панели.Индикатор проверки двигателя может загореться из-за неисправного датчика массового расхода воздуха, неплотной крышки топливного бака или других более серьезных проблем. Изучение того, как проверить датчик o2, может предотвратить включение этого индикатора проверки двигателя. Обязательно обратитесь к профессионалу, чтобы выяснить причину проблемы.

Если вы заметили, что ваша машина не может проехать так далеко на том же количестве бензина, у вас проблемы с топливной системой и экономией топлива. Если вы тратите больше денег, чем обычно, на топливо, а цена заправки вашего бака выше нормы, возможно, в автомобиле поврежден или неисправен датчик o2.Двигатель не сможет производить такое же количество мощности на том же количестве топлива, что и обычный, а это означает, что он менее эффективен.

Недостаточная эффективность O2 здесь происходит из-за слишком богатой или слишком бедной топливно-воздушной смеси, поскольку датчик o2 не может анализировать смесь и предупреждать компьютер об изменениях. Датчик o2 со временем становится менее эффективным, поэтому вы можете заметить, что экономия топлива со временем будет неуклонно ухудшаться. Если это так, вам нужно посмотреть, как проверить датчик o2.

Еще один признак того, что вам нужно научиться проверять датчик o2, — это резкая работа двигателя на холостом ходу или резкая работа. Если ваш двигатель обычно работает плавно и имеет устойчивое ускорение, то вам нужно выяснить, почему он внезапно работает резко и рывками при ускорении. Если датчик o2 работает неправильно, он может издавать громкие звуки во время холостого хода. Поврежденный датчик o2 может повлиять на синхронизацию двигателя, время сгорания и другие ключевые функции в вашем автомобиле.

Тест на выбросы используется для определения работоспособности и производительности вашего автомобиля, чтобы убедиться, что пары и пары, выделяемые вашим автомобилем, могут пройти проверку, чтобы определить, что ваш автомобиль может ездить по дороге. Большинство отказов при проверке выбросов происходит из-за неисправного датчика o2, а это означает, что вам нужно научиться проверять свой датчик o2. Если вы не замените неисправный датчик, вы можете потратить гораздо больше на дорогостоящий ремонт или замену, чтобы ваш автомобиль работал на оптимальном уровне.В этот момент вы можете заметить неприятный запах вместе с ошибкой теста на выбросы, что приведет к тому, что вам нужно научиться тестировать свой датчик o2.

Как вы знаете, любой механизм или деталь в вашем автомобиле со временем может выйти из строя, будь то из-за постоянных повреждений или частого износа. Ваши датчики o2 не являются исключением, так как они могут быть заполнены загрязнителями, продуктами сгорания и масляной золой, которые со временем накапливаются. Это скопление мусора не позволяет датчику o2 посылать на компьютер вашего двигателя правильные сигналы о воздушно-топливной смеси.Чтобы решить эту проблему, вам необходимо узнать, как проверить датчик o2.

Проверьте свой датчик O2

Чтобы узнать, как проверить датчик o2, вам необходимы определенные инструменты и знания о правильных шагах, которые следует предпринять для устранения неполадок. Чтобы запустить тест вашего датчика o2, вам необходимо подключить цифровой вольтметр импеданса. Перед подключением вольтметра найдите датчик o2 рядом с выпускным коллектором или каталитическим нейтрализатором.

Когда вы найдете диагностические коды неисправностей, которые хранятся в системе, чтобы дать вам представление о прямых проблемах, вы также можете узнать некоторую важную информацию о конкретном датчике o2, который поврежден или неисправен.Если вы получаете определенный код неисправности, связанный с определенной частью, вы можете сузить проблемы до определенной системы.

Если вам нужно найти коды банка I и банка II, это может предупредить вас о проблемах с каталитическим нейтрализатором или головкой блока цилиндров. Найдите сигнальный провод в системе, чтобы определить основную причину проблем и способ проверки датчика o2.

Когда у вас есть вольтметр и вы обнаружите датчик o2 в машине, вам нужно прогреть машину, чтобы получить надлежащий уровень рабочей температуры.Вы можете сделать это, управляя автомобилем в течение определенного времени, обычно от 15 до 20 минут, чтобы довести автомобиль до нужной скорости и температуры.

После того, как двигатель со временем прогреется, необходимо установить вольтметр на конкретную настройку — шкалу постоянного тока.

Чтобы получить доступ к автомобилю и проверить датчик o2, вам необходимо поднять автомобиль с помощью домкрата. Поддержите автомобиль на домкратах и ​​заблокируйте его концы, чтобы он не двигался.Этот шаг совершенно необходим, если вы проверяете датчик o2 с помощью точки доступа каталитического нейтрализатора.

Будьте осторожны при подключении вольтметра к датчику o2, так как двигатель прогреется до надлежащей рабочей температуры, которая может быть очень горячей. Не прикасайтесь к посторонним частям, так как выхлопной коллектор и внутренние трубы очень горячие. Держите датчики подальше от горячих поверхностей, чтобы предотвратить трение, ожог или плавление.

• Подключение зондов к датчикам

Если ваш датчик o2 имеет более одного провода, вам необходимо подключить красный датчик к проводу датчика, а черный датчик — к проводу заземления на двигателе автомобиля. Если в вашем автомобиле несколько проводов, например, более четырех проводов, подключите черный щуп вольтметра к проводу заземления. Это распространенный способ проверки датчика o2.

Считывание сигналов датчика O2

Чтобы научиться проверять датчик o2, вам необходимо научиться анализировать и расшифровывать сигналы датчика кислорода.Для начала нужно включить двигатель и проверить сигналы напряжения, поступающие с вольтметра. Датчик должен находиться в определенном диапазоне, чтобы показать, что он работает правильно, обычно в диапазоне от 100 мВ до 900 мВ. Чтобы проверить правильность работы датчика, вам нужно выполнить два теста.

• Реакция теста на обедненную топливную смесь

В этой ситуации первым делом снимите шланг с положительного клапана картера \ вентиляции.После отсоединения шланга в двигатель будет одновременно поступать больше воздуха. Если вам нужно найти подходящий вентиляционный клапан, обратитесь к руководству по эксплуатации вашего автомобиля или посетите местного механика.

Следующим шагом является проверка показаний сигнального вольтметра. Датчик o2 анализирует увеличение содержания кислорода в топливно-воздушной смеси. Если он замечает, что смесь стала слишком бедной из-за избытка кислорода, датчик выдаст сигнал, близкий к отметке 200 мВ.Вы можете сказать, что датчик работает неправильно, если датчик слишком долго реагирует на топливную смесь. Последним шагом является повторное подсоединение шланга к клапану PCV.

• Реакция теста на состояние богатого топлива

Изучая, как проверять датчик o2, вам необходимо научиться проверять реакцию датчика o2 на состояние богатого топлива вашего автомобиля. Первым делом снимите пластиковый воздуховод с воздухоочистителя в машине.Закройте отверстие воздуховода тряпкой, чтобы уменьшить количество воздуха, попадающего в двигатель.

Затем проверьте показания вольтметра датчика o2, которые должны быть около 800 мВ. Если датчик не реагирует в нужное время или сразу, датчик не будет работать правильно, и вам необходимо его отремонтировать или заменить. Завершающим этапом является повторное подсоединение воздуховода к очистителю и отключение всей машины.

Стоимость замены датчика O2

Неисправный датчик может вызвать множество проблем в вашем автомобиле, например, низкий расход топлива и потенциально опасное и необратимое повреждение двигателя, что приведет к дорогостоящей замене.Однако, если вы решите заменить датчик o2 до того, как он вызовет дальнейшее повреждение, в долгосрочной перспективе это будет намного дешевле.

Стоимость самостоятельной замены датчика o2, если у вас есть некоторые знания в области механики, в среднем составляет от 20 до 94 долларов. Цена обычно колеблется от 113 до 478 долларов как за детали, так и за рабочую силу в магазине. Чтобы получить представление о том, сколько вы можете потратить, мы включили сравнение стоимости замены датчика o2 в различных местах.

Сравнение затрат на датчик O2

Если вы приносите свой автомобиль к местному механику, вы можете рассчитывать, что стоимость замены датчика o2 составит от 113 до 478 долларов.В сетевом магазине, таком как Midas, общая стоимость составляет от 145 до 398 долларов, в то время как в магазинах Mr. Tire — от 113 до 478 долларов, то есть по той же цене, что и у местного механика. Два других сетевых магазина, в которые вы можете привозить свой автомобиль, — это NAPA, стоимость которого составляет от 186 до 420 долларов, и Pep Boys, взимающие с вас всего от 50 до 70 долларов только за запчасти. Для других остановок, предназначенных только для запчастей, Walmart стоит от 27 до 40 долларов за датчик o2, в то время как Amazon взимает от 20 до 94 долларов за детали.

Заключение

Как видите, датчик o2 является ключевой частью топливной системы вашего автомобиля.Поддерживая бесперебойную работу этой детали, зная признаки и симптомы неисправного датчика o2 и их причины, вы можете сохранить свой автомобиль здоровым в течение длительного периода времени. Умение проверять датчик o2 имеет решающее значение для долговечности и производительности вашего автомобиля.

Как проверить датчик кислорода в автомобильном двигателе

Все двигатели работают в оптимальном режиме
Топливо-воздушная смесь называется «стокиометрической», что означает химически сбалансированная. Этот
сбалансированное соотношение топлива к воздуху — 14.7 к 1, 14,7 частей воздуха на 1 часть топлива. В
кислородный датчик создается с использованием
активное химическое вещество, такое как цирконий, электрохимическое (также известное как гальваническое),
инфракрасный, ультразвуковой и совсем недавно лазерный. При обнаружении кода бедной смеси
вами или техническим специалистом, первая тенденция —
заменить кислородный датчик.

Лучший способ проверить работу датчика — это запустить простой тест. Не важно
если у датчика кислорода в вашем двигателе один или четыре провода, есть только один провод датчика
который передает информацию в компьютер (PCM).Чтобы найти этот провод, вам понадобится
руководство по ремонту автомобилей.
Если присутствует код неисправности, относящийся к
отказ датчика кислородного нагревателя, замените датчик, чтобы устранить проблему. Кислород
датчик должен быть теплым, прежде чем он будет работать должным образом.

Примечание: Если неисправность связана с соответствующими компонентами, например, пропуски зажигания в двигателе
или утечка вакуума в двигателе, не выполняйте этот тест. Датчик кислорода предназначен для
работать в определенном диапазоне, если этот диапазон превышен, датчик выдаст
видимость того, что он потерпел неудачу.

СПОНСИРУЕМЫЕ ССЫЛКИ

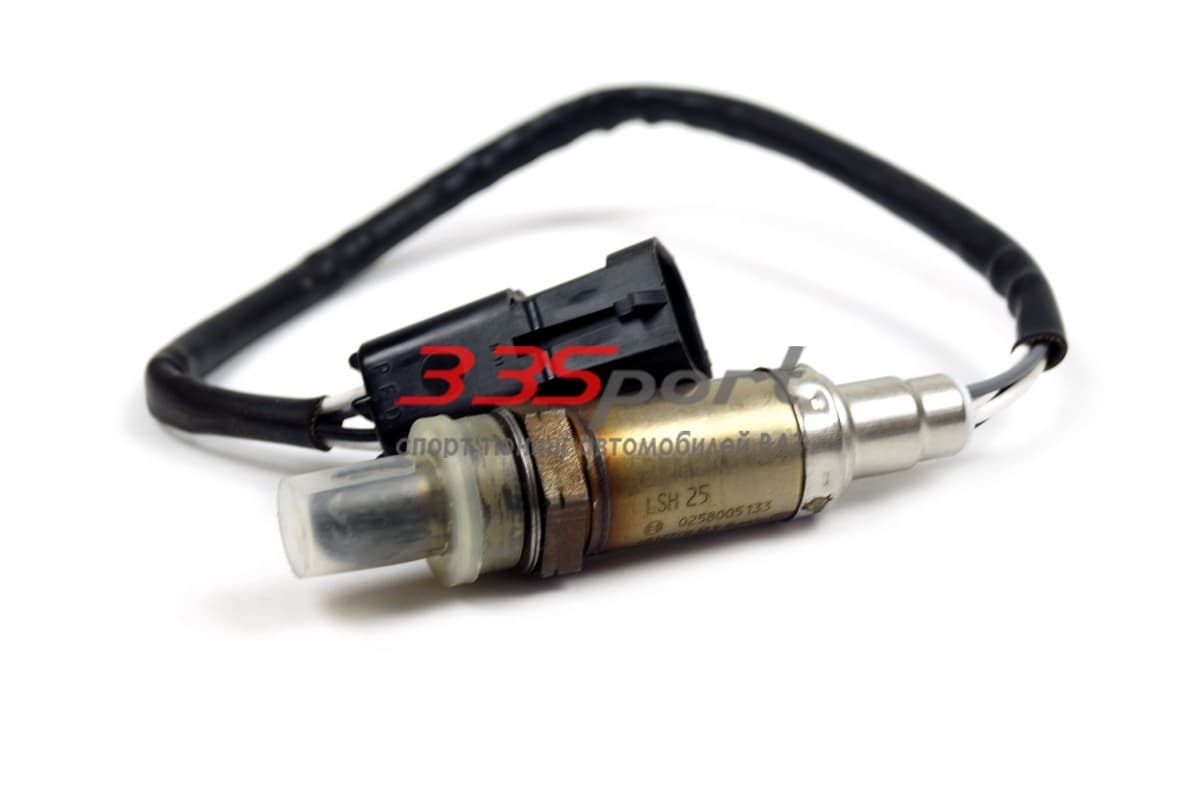

Датчик кислорода — (внешний вид может отличаться)

Тест датчика кислорода

Инструменты, необходимые для выполнения этих тестов: Вольтметр

Шаг 1 — После обнаружения провода датчика кислорода
подключить вольтметр к проводу обратной связи и к массе. Выберите режим работы в милливольтах
на вольтметре.

Шаг 2 — Затем запустите и дайте двигателю поработать на холостом ходу, пока он не прогреется (около
15 минут).Наблюдайте за вольтметром; он должен слегка подпрыгивать при любом напряжении
датчик отцентрован (около 150 милливольт).

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 3 — Продолжайте наблюдать за счетчиком и попросите помощника постучать
дроссель. Глюкометр должен упасть на долю секунды, когда смесь выйдет наружу.
в первые миллисекунды открытия дроссельной заслонки. Затем быстро встаньте для
второй вертел, когда дроссельная заслонка закрывается и смесь обогащается. Вольтметр должен
стабилизируется на исходном рабочем напряжении, когда двигатель возвращается в режим холостого хода.

Если потребуется дополнительная помощь, наши сертифицированные специалисты по ремонту автомобилей готовы
чтобы ответить на ваши автомобильные вопросы.

Дополнительная информация о ремонте автомобиля

Статья опубликована 29.11.2020

Проверка и устранение неисправностей лямбда-зонда

Использование нескольких лямбда-зондов

С момента введения EOBD необходимо контролировать работу каталитического нейтрализатора.Для этого за катализатором устанавливается дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.

Функция датчика после каталитического нейтрализатора такая же, как и у датчика на входе. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения зонда ниже по потоку очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем меньше емкость каталитического нейтрализатора, тем выше амплитуда напряжения зонда ниже по потоку из-за повышенного содержания кислорода.

Высота амплитуд на датчике ниже по потоку зависит от фактической емкости каталитического нейтрализатора, которая изменяется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд датчиков учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков все еще примерно одинаковы, емкость каталитического нейтрализатора была достигнута, например через старение.

НЕИСПРАВНОСТЬ ДАТЧИКА КИСЛОРОДА ЛЯМБДА: СИМПТОМЫ

Неисправный лямбда-зонд может вызвать следующие симптомы:

• Высокий расход топлива
• Низкая производительность двигателя
• Высокий выброс выхлопных газов
• Загорается контрольная лампа двигателя
• Сохраняется код ошибки

ВЛИЯНИЕ НЕИСПРАВНОСТИ ЛЯМБДА-КИСЛОРОДНОГО ДАТЧИКА: ПРИЧИНА НЕИСПРАВНОСТИ

Есть несколько причин, по которым может произойти отказ:

• Внутреннее и внешнее короткое замыкание
• Отсутствие заземления / напряжения
• Перегрев
• Отложения / загрязнения
• Механическое повреждение
• Использование этилированного топлива / присадок

Существует ряд типичных неисправностей лямбда-датчика, которые часто возникают.В следующем списке показаны причины диагностированных неисправностей:

Зонды без подогрева

коррозия

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ОСНОВНЫЕ ПРИНЦИПЫ

Автомобили, оборудованные функцией самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей.Обычно это отображается с помощью контрольной лампы двигателя. Затем память неисправностей может быть считана с помощью диагностического прибора для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с дефектным компонентом или, например, с неисправность кабеля. В этом случае механик должен провести дальнейшие испытания.

В рамках EOBD мониторинг лямбда-зонда был расширен и теперь включает следующие точки:

• Обрыв цепи,
• Готовность к работе,
• Короткое замыкание на массу блока управления,
• Замыкание на плюс
• Обрыв кабеля и старение лямбда-зонда.

Для диагностики сигналов лямбда-зонда блок управления использует форму сигнала частоты.

Для этого блок управления вычисляет следующие данные:

• Максимальное и минимальное обнаруженное значение напряжения датчика,
• Время между положительным и отрицательным фронтом,
• Регулирующая переменная лямбда-регулятора в соответствии с богатой и бедной,
• Порог контроля лямбда-регулирования,
• Напряжение датчика и длительность периода.

Амплитуда: максимальное и минимальное значение больше не достигается, определение богатой / обедненной смеси больше невозможно.

КАК ОПРЕДЕЛЯЮТСЯ МАКСИМАЛЬНОЕ И МИНИМАЛЬНОЕ НАПРЯЖЕНИЕ ДАТЧИКА?

При запуске двигателя все старые максимальные / минимальные значения в блоке управления удаляются.Во время работы минимальные / максимальные значения отображаются в диапазоне нагрузки / скорости, заданном для диагностики.

Время отклика: зонд слишком медленно реагирует на изменение смеси и больше не отображает статус в нужное время.

РАСЧЕТ ВРЕМЕНИ МЕЖДУ ПОЛОЖИТЕЛЬНЫМ И ОТРИЦАТЕЛЬНЫМ ПЛАНОМ

Если напряжение зонда превышает контрольный порог, начинается измерение времени между положительным и отрицательным фронтом.Если напряжение зонда падает ниже контрольного порога, измерение времени прекращается. Период времени между началом и окончанием измерения времени измеряется счетчиком.

Время отклика: частота датчика слишком низкая, оптимальное управление больше невозможно.

ОБНАРУЖЕНИЕ СТАРЕННОГО ИЛИ ЗАГРЯЗНЕННОГО ЛЯМБДА-ДАТЧИКА

Если зонд сильно изношен или загрязнен, e.грамм. через присадки к топливу это влияет на сигнал датчика. Сигнал зонда сравнивается с сохраненным шаблоном сигнала. Медленный зонд определяется как неисправность, например через длительность периода сигнала.

ПРОВЕРКА ЛЯМБДА-ЗОНДА С ПОМОЩЬЮ ОСЦИЛЛОСКОПА, МУЛЬТИМЕТРА, ТЕСТЕРА ЛЯМБДА-ДАТЧИКА, АНАЛИЗАТОРА ИЗЛУЧЕНИЯ: УСТРАНЕНИЕ НЕПОЛАДОК

Как правило, перед каждой проверкой следует проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема.Выхлопная система не должна иметь утечек.

Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо убедиться, что лямбда-регулирование неактивно во время некоторых рабочих состояний, например. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

Проверка лямбда-зонда тестером выхлопных газов

Один из самых быстрых и простых тестов — это измерение с помощью анализатора выбросов четырех газов.

Испытание проводится так же, как и предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух включается в качестве возмущающей переменной путем снятия шланга. Из-за изменения состава выхлопных газов изменяется и значение лямбда, которое рассчитывается и отображается тестером выхлопных газов. Система образования смеси должна определять это по определенному значению и регулировать его в течение определенного времени (60 секунд, как в тесте на выброс выхлопных газов).Если переменная возмущения удаляется, значение лямбда должно быть уменьшено до исходного значения.

В качестве основного принципа следует соблюдать спецификации производителя для подключения переменных возмущений и значения лямбда.

Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем контролируют смесь посредством точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-регулирование не работает.

Проверка лямбда-зонда мультиметром

Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.

Мультиметры с низким внутренним сопротивлением (в основном в аналоговых устройствах) перегружают сигнал лямбда-зонда и могут вызвать его выход из строя. Из-за быстро меняющегося напряжения сигнал лучше всего отображать с помощью аналогового устройства.

Мультиметр подключается параллельно сигнальной линии (черный кабель, см. Принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра установлен на 1 В или 2 В. После запуска двигателя значение между 0.На дисплее появляется 4 — 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает меняться от 0,1 В до 0,9 В.

Для получения безупречных результатов измерения двигатель следует поддерживать на скорости прибл. 2500 об. / Мин. Это гарантирует достижение рабочей температуры зонда даже в системах с ненагреваемым лямбда-зондом. Если температура выхлопных газов недостаточна в режиме холостого хода, существует риск того, что ненагретый датчик остынет и сигнал больше не будет генерироваться.

Проверка лямбда-зонда осциллографом

Форма сигнала лямбда-зонда

Сигнал лямбда-зонда лучше всего отображать с помощью осциллографа.Что касается измерения с помощью мультиметра, основным условием является то, что двигатель или лямбда-зонд должны иметь рабочую температуру.

Осциллограф подключается к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды.

Обороты двигателя снова должны быть прибл.2500 об. / Мин.

Переменное напряжение отображается на дисплее в синусоидальной форме. Следующие параметры могут быть оценены по этому сигналу:

• Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
• Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

Проверка лямбда-зонда при помощи тестера лямбда-зонда

Различные производители предлагают специальные тестеры лямбда-зондов для тестирования.В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.

Как мультиметр и осциллограф, он подключается к сигнальной линии пробника. Как только зонд достигнет рабочей температуры и начнет работать, светодиоды начинают попеременно загораться — в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.

Здесь все характеристики настроек измерительного устройства для измерения напряжения относятся к датчикам диоксида циркония (датчики скачков напряжения).Для диоксида титана диапазон измерения напряжения изменяется на 0-10 В, при этом измеряемые напряжения меняются в пределах 0,1-5 В.

Проверка состояния защитной трубки

В качестве основного принципа необходимо соблюдать спецификации производителя. Наряду с электронным тестом состояние защитной трубки элемента зонда может указывать на функциональные возможности:

ЗАЩИТНАЯ ТРУБКА СЛОЖНО ЗАСАЖЕНА

• Двигатель работает со слишком богатой смесью

Необходимо заменить датчик и устранить причину чрезмерно богатой смеси, чтобы предотвратить повторное засорение датчика.

БЛЕСКА НА ЗАЩИТНОЙ ТРУБКЕ

Свинец разрушает элемент зонда.Необходимо заменить зонд и проверить каталитический нейтрализатор. Замените этилированное топливо неэтилированным.

БЕЛЫЕ (БЕЛЫЕ ИЛИ СЕРЫЕ) ОТЛОЖЕНИЯ НА ЗАЩИТНОЙ ТРУБКЕ

• Двигатель горит масло, дополнительные присадки в топливо

Необходимо заменить датчик и устранить причину возгорания масла.

НЕПРАВИЛЬНЫЙ МОНТАЖ

Неправильная установка может привести к повреждению лямбда-зонда, и его правильная работа не может быть гарантирована.Во время монтажа необходимо использовать предписанный специальный инструмент и соблюдать момент затяжки.

ПРОВЕРКА НАГРЕВА ДАТЧИКА КИСЛОРОДА ЛЯМБДА: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.

Для этого отсоедините разъем к лямбда-зонду. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента.Это должно быть от 2 до 14 Ом. На стороне автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение> 10,5 В (бортовое напряжение).

Различные варианты подключения и цвета кабелей

Зонды без подогрева

3
