Подключение камеры заднего вида к магнитоле 🚗

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Содержание

1. Как выбрать камеру
2. Как и где должна устанавливаться
3. Порядок и схема подключения камеры заднего вида
4. Подключение камеры заднего хода к магнитоле Pioneer
5. Видео как подключить камеру заднего хода
6. Заключение

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

• В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
• Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
• Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

• Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
• Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

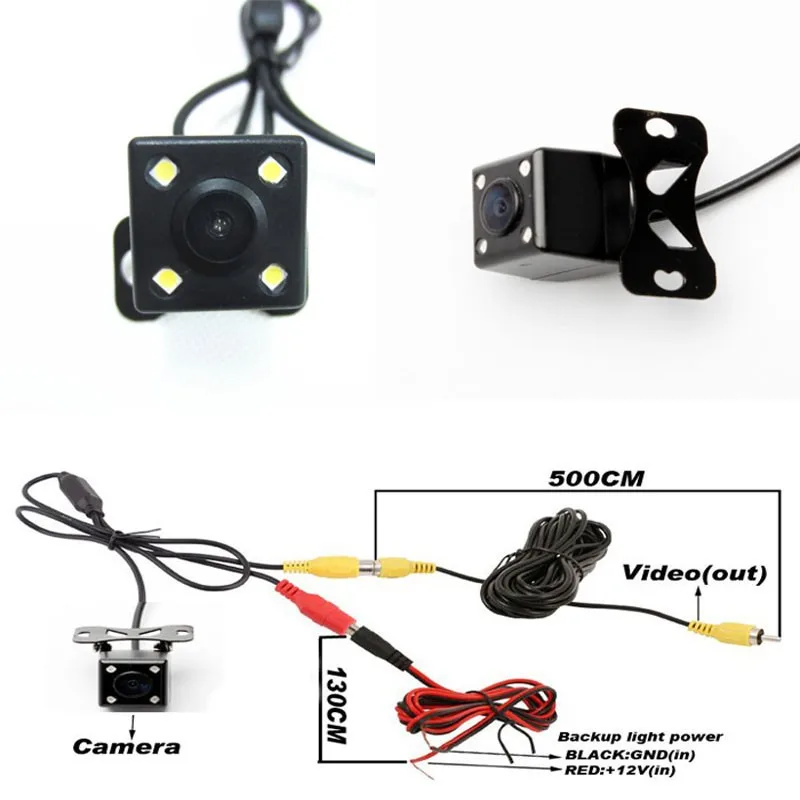

1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Установка и подключение камеры заднего вида в вашем автомобиле

Камера заднего вида относится к дополнительному оборудованию, функциональные возможности не делают ее заменой зеркала заднего вида, но позволяют улучшить обзор позади автомобиля. Технические возможности прибора позволяют получать изображение при недостаточном освещении. Таким образом, благодаря телекамере можно распознавать возникающие препятствия, которые не видны в зеркалах. Основное назначение этого оборудования – упрощение маневрирования и повышение безопасности при движении задним ходом и парковке автомобиля.

Особенности устройства

Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор. Оптика прибора имеет светочувствительный сенсор.

Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение отображается на ЖК телевизоре или встроенной универсальной панели. Некоторые модели мониторов могут интегрироваться с зеркалом заднего вида, расположенным в салоне. При отключенной камере зеркало выполняет свою основную функцию, а при ее включении на полупрозрачной его части появляется изображение.

Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.

Особенности выбора

Камеры заднего вида широко представлены на рынке автомобильных аксессуаров. Они различаются техническими параметрами, исполнением и стоимостью. Большинство производителей старается разрабатывать конструкции изделий, которые упрощают установку и подключение прибора.

На выбор технологии этой процедуры оказывает большое влияние форма камеры. В одних моделях для ее крепления предусматриваются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.

Кроме подбора оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнут сложности с оценкой ситуации позади машины. Чересчур широкий угол обзора приведет к снижению скорости реакции водителя, так как в его поле зрения будет находиться множество предметов, на которых трудно сразу сфокусироваться.

Технология установки и подключения

Установка камеры заднего вида ‒ процесс индивидуальный для каждого автомобиля. Однако он имеет ряд общих действий для любого из них.

Выполнение работ начинают с установки самой камеры. Задача значительно упрощается, если производитель предусмотрел для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.

После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой ‒ с проводом, питающим фонарь заднего хода. В результате такого соединения камера будет включаться одновременно с включением заднего хода, а все остальное время она будет выключена.

Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, а разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.

По окончании этого этапа приступают к соединению монитора с бортовой электрической системой. При соединении проводов придерживаются последовательности ‒ отрицательный провод соединяется с массой в любом удобном месте, а положительный ‒ с силовым проводом, питающим фонарь заднего хода.

Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.

Руководство для начинающих по установке резервной камеры

• 28 февраля 2019 г.

Хотите установить свою первую камеру заднего вида? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

Обратите внимание: эта статья предназначена для общего обзора и введения в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для вашей конкретной модели резервной камеры .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

1. Одноминутное объяснение того, как работает установка резервной камеры
2. Стоимость установки резервной камеры
3. План успешной установки камеры заднего вида
4. Примеры электрических схем
5. Соберите инструменты и оборудование для установки камеры
6. Образцы установок
7. Время тестирования

1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка камеры заднего вида выполняется примерно одинаково:

1) Сначала  решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших вариантов монтажа камеры заднего вида   и требуется питание системы камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера. Кроме того, вы можете выбирать из множества более привлекательных видеорегистраторов и встроенного оборудования для обеспечения безопасности . Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
   1. В зависимости от выбранного формата для просмотра видео вам потребуется:
      1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
      2. Удалите текущее зеркало заднего вида и установите новое выбранное вами устройство.
      3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
   2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
   3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
   4. После этого вам нужно выбрать идеальный способ питания камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете проверить и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена  , прежде чем  проверить вашу установку.

2) Стоимость установки резервной камеры

Если ваша камера устарела, вы, вероятно, задаетесь вопросом: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих юнитов может варьироваться от:

• <100 долларов США за базовую камеру заднего вида .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
• В зависимости от ваших желаемых наворотов у нас также есть большой выбор высокого качества:
  • Камеры Ford OEM подходят для резервного копирования
  • OEM-камеры GM подходят для резервного копирования
  • камер Тойота ОЭМ подходящих резервных
  • Dodge & Chrysler RAM OEM Подходящие камеры заднего вида
  • Универсальные камеры заднего вида
  • Камеры заднего вида
  • Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку резервной камеры. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.

3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы хотите смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от того места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.

4) Примеры схем подключения

Ниже приведен пример того, как большинство  камер заднего вида выглядят при использовании мониторов:

Ниже приведен пример того, как Большинство резервных камер установки выглядят при использовании мониторов зеркала заднего вида:

Ниже приведено примером Большинство . с использованием OEM-компонентов.

5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор торксов
• Набор ключей
• Защитные очки
• Фонари
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Нож-бритва
• Набор головок или гаечных ключей
• Инструмент для снятия обшивки или небольшой пластиковый шпатель
• Паяльник и припой (дополнительно)
• Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект не входит монитор, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.

6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:

Пример установки камеры заднего вида с монитором

Ваша камера заднего вида, скорее всего, будет установлена ​​прямо над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
2. Снимите номерной знак.
3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

1. Протяните камеру и кабель питания через отверстие в салоне автомобиля.
2. Найдите провода фонарей заднего хода для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Установка монитора

1. Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
3. Если монитор требует этого, вам, вероятно, потребуется установить предохранительный кран, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Установка камеры

1. Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это установить саму камеру на заднюю часть вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!

7) Время тестирования

Время пробного прогона. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно. Поставьте машину задним ходом для проверки и убедитесь, что камера включается, когда это необходимо, а также проверьте тормоза, чтобы убедиться, что вы не подключили камеру к неправильному кабелю (вы же не хотите, чтобы она включалась). каждый раз, когда вы прокачиваете тормоза).

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:

• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида

Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.

Начните с этого и продолжайте устранять неполадки, пока у вас не будет работающей резервной камеры!

Работа выполнена правильно!

Camera Source — поставщик №1 резервных камер и решений для камер. Если после прочтения этого руководства вы захотите установить собственную камеру, просмотрите наши продукты,  или свяжитесь с нами для получения дополнительной информации.

Поделиться:

Похожие сообщения

Руководство по установке резервной камеры

| The Drive

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить камеру заднего вида на свой надежный, но устаревший автомобиль. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они считаются необходимыми функциями безопасности. Но поездки в автосалон — не единственный способ получить камеры заднего вида.

Камеры заднего вида теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке пользовательской установки послепродажного обслуживания.

С небольшими изменениями в задней части автомобиля и парой проводных соединений вам больше не придется вытягивать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Команда специалистов Drive готова помочь вам в этом процессе.

Готов?

Основы камеры резервного копирования

Оценки.

Резервная камера, встроенная производителем в автомобильные системы, отображает небольшое живое изображение из-за автомобиля, когда автомобиль переключается на заднюю передачу. Это дает водителю более четкое представление о том, что находится позади него или нее, и помогает гарантировать, что Fido не получит глубокий массаж тканей от ваших шин.

Вот список типов камер, а также типов широко используемых дисплеев.

Типы камер

• На кронштейне : камера прикреплена к кронштейну, но отделена от него, который можно установить на поверхность автомобиля.
• Для скрытого монтажа : камера, максимально сливающаяся с поверхностью автомобиля.
• Рамка номерного знака : Камера встроена в рамку номерного знака.
• Перекладина номерного знака : Камера расположена по центру перемычки, которая тянется поперек и крепится к верхней части номерного знака.
• OEM-специфический : Если у вас есть новый подержанный автомобиль, он может быть совместим с определенной деталью, например ручкой защелки, в которую встроена камера для чистого заводского вида.

Типы дисплеев

• Интегрированный OEM : Заводской блок, который поставляется с автомобилем и устанавливается на приборной панели или на ней.
• Вторичный рынок в приборной панели : дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью
• Вторичный рынок на приборной панели : Автономный монитор, который можно разместить поверх приборной панели.
• Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран в половину зеркала, иногда во весь рост. Когда он не используется, он просто выглядит как зеркало.

Проводная и беспроводная : Для проводных камер резервного копирования требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее. Однако беспроводные варианты используют метод сигнала и приемника и не требуют провода.

Chrysler 200, салон 2016 года, Chrysler

Камера заднего вида, безопасность

Работа с автомобилем может быть грязной, особенно если вы работаете с поверхностями, которые вы никогда раньше не удосужились очистить. Это также может быть опасно, так как электричество, движущееся со скоростью, скажем так, электричества, может остановить ваше метрономическое сердцебиение. Итак, вот что вам нужно, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а ваши кости полностью неповрежденными.

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Вам не понадобится паяльная лампа для этой работы. Пожалуйста, не заставляйте ребенка давать вам паяльную лампу. — Ред.)

Вам также понадобится ровное рабочее пространство, например, пол в гараже, подъезд или улица стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при использовании улицы, потому что мы не собираемся оплачивать ваши штрафы.

Все, что вам нужно для установки камеры заднего вида

Мы не экстрасенсы и не копаемся в вашем ящике с инструментами или в гараже, поэтому вот что вам нужно для выполнения работы.

Список инструментов

• Флатехеда отвертка
• Phillips отвертка
• Инструменты для удаления отделки/панели
• Стрипперы проволоки
• Terdless Dlilles
• 3/32 к ⅛ Bit Bit
• Automotive MultiMeter
• 322 к ⅛ Bit
• Automotive MultiMeter

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 32.

• Изолента
• Стяжки
• Друг

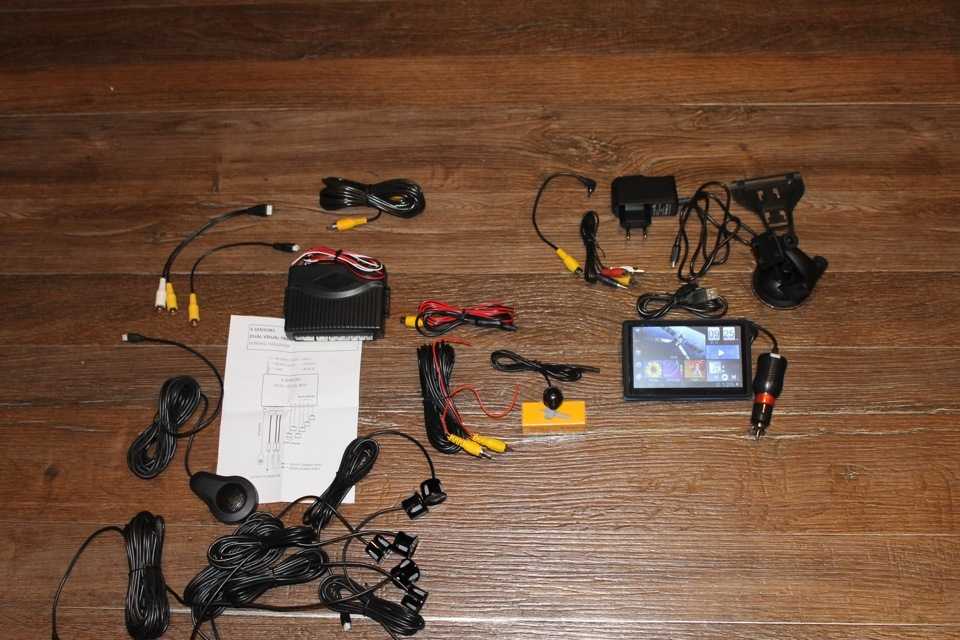

Список деталей

• Камера заднего вида
• Пучок проводов
• Монитор или информационно-развлекательный блок (при необходимости)
• Резиновая втулка

Posi-Taps, Основной светодиод

Как установить камеру заднего вида

Давайте сделаем это!

Добавление камеры

1. Убедитесь, что автомобиль выключен.
2. Безопасно отсоедините клеммы аккумуляторной батареи автомобиля.
3. При необходимости снимите номерной знак.
4. Установите камеру в желаемое положение на транспортном средстве.
5. Отметьте маркером место соприкосновения шнура камеры с автомобилем.
6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере это может и не понадобиться.
7. Убедитесь, что нет проводов, тросов или деталей отделки, которые можно повредить при сверлении отверстия снаружи автомобиля.
8. Определите, какой размер сверла просверливает достаточно большое отверстие, чтобы вместить провод камеры и резиновую втулку. Простого визуального осмотра обычно достаточно.
9. Используя выбранное сверло, просверлите отверстие в том месте, где вы сделали отметку.
10. Установите в отверстие резиновую втулку, чтобы скрыть шероховатые края металла и защитить провод.
11. Проложите проводку камеры через отверстие.
12. Прикрепите камеру к транспортному средству либо с помощью прилагаемого оборудования, либо с помощью оборудования, приобретенного вами отдельно.

Начало установки проводки

1. Подсоедините прилагаемый жгут проводов к проводу камеры. Он разделится на провод видео, провод питания и, возможно, провод обратного сигнала.
2. Для более аккуратного вида найдите проводку существующего производителя и попытайтесь соединить и проложить проводку рядом с ней.
3. Определите источник питания для камеры, вероятно, либо фонарь заднего хода, либо фонарь номерного знака.
4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
5. Соедините положительный провод камеры с положительным световым проводом, а отрицательный провод камеры с отрицательным. Это можно сделать с помощью сращивания или соединителя Posi-Tap.

Сращивание проводов

1. Если Posi-Taps недоступны, вам потребуется соединить провода вместе. Для простоты мы рекомендуем армейское соединение, так как оно не требует пайки.
2. Используя инструмент для зачистки проводов, возьмитесь за провод положительного света и снимите часть пластикового покрытия, чтобы обнажить медь.
3. Разделить открытую часть меди на две части.
4. Пропустите положительный провод камеры через отверстие между медными проводами.
5. Оберните и скрутите положительный провод камеры вокруг светового провода, чтобы обеспечить прочное соединение.
6. Оберните соединение термоусадочной пленкой и/или заклейте лентой для безопасности и защиты.
7. Повторить для отрицательного провода.

Оборудование для резервной камеры Alpine HCE-C1100, Alpine через Amazon

Провод сигнала заднего хода

Чтобы дисплей отображал видеопоток, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. В некоторых случаях информационно-развлекательная система будет иметь автоматическое определение сигнала, определяющее наличие входящего видеосигнала. Если это так, пропустите этот шаг.

1. Вместе с другом определите источник сигнала — это любой провод, на который подается положительное напряжение 12 вольт, — когда автомобиль движется задним ходом. Люди часто используют проводку для фонарей заднего хода, но некоторые жгуты проводов для стереосистем имеют встроенное соединение.
2. Вставьте разъем в источник сигнала (повторите шаги, описанные выше).
3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

1. В зависимости от типа автомобиля определите, хотите ли вы проложить провод под полом автомобиля или через его потолок.
2. Снимите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимые для незаметной прокладки провода.
3. Уберите два провода из поля зрения и протяните их к передней части автомобиля.
4. Прикрепите снятые детали отделки.

Подключение дисплея

После того, как монитор установлен, будь то на приборной панели, над ним или в зеркале заднего вида, пришло время подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подключить прямо к блоку предохранителей с помощью наращенного адаптера.

1. С помощью мультиметра определите подходящее место и подключите кабель питания.
2. Убедитесь, что предохранитель выключается при выключении зажигания, иначе соединение может разрядить аккумулятор.

В других случаях проводку питания можно подключить к существующему стереофоническому блоку.

1. Снимите декоративную накладку, чтобы добраться до проводки стереосистемы.
2. Найдите силовые кабели для стереосистемы.
3. Подключите плюс к плюсу и минус к минусу.
4. Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
5. Подключите видеопровод.
6. Прикрепите снятые детали отделки.

Завершение

1. Надежно подсоедините клеммы аккумулятора.
2. Завести машину.
3. Включите заднюю передачу автомобиля, чтобы увидеть, включается или включается ли монитор и отображает ли он видеопоток сзади.
4. Если работает, глушите машину. Если это не так, вернитесь к шагам и проверьте свою работу.
5. Соберите все лишние провода с помощью изоленты, стяжек и липучек.
6. При необходимости переустановите головное стереоустройство.
7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляем, ваш автомобиль стал безопаснее и современнее.

Nissan Rogue 2020 года, Nissan

Pro Советы по установке камеры заднего вида

Вот The Drive 9Советы 0016 по установке камеры заднего вида.

• Тянуть запутавшийся провод по всему автомобилю может быть неприятно, поэтому лучше подготовить инструменты, которые облегчат этот процесс.
