Доработка печки ВАЗ 2110 выполняется с целью улучшения работы системы. Неполадки, связанные с отопителем, принесут дискомфорт водителю и пассажирам во время поездки.

Содержание

• 1 Схема и устройство отопительной системы в ВАЗ-2110
  • 1.1 Отличие печек старого и нового образца
• 2 Недостатки отопителя в ВАЗ-2110
  • 2.1 Симптомы неисправности отопителя
• 3 Как доработать и модернизировать печку своими руками?
  • 3.1 Улучшение боковой вентиляции
  • 3.2 Модернизация заслонки
  • 3.3 Улучшение эффективности обдува ног
  • 3.4 Модернизация системы обогрева задних сидений
  • 3.5 Доработка термостата
  • 3.6 Установка дополнительной помпы
• 4 Фотогалерея
• 5 Профилактика отопителя
• 6 Видео «Руководство по замене моторедуктора заслонки»

[ Раскрыть]

[ Скрыть]

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
4. Резисторное устройство предназначено для регулировки скорости обдува.

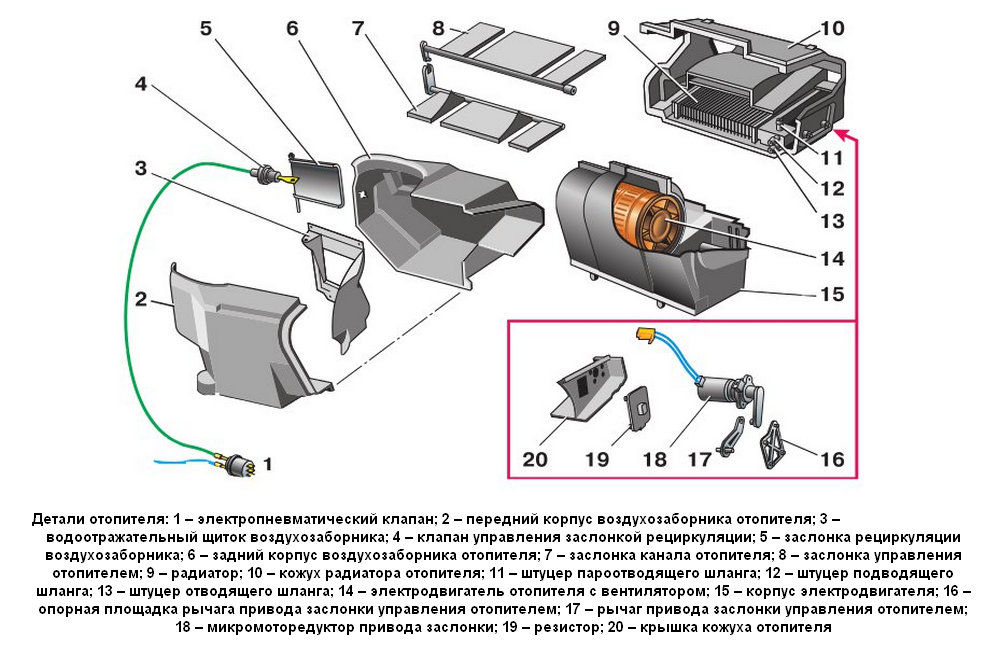

Составляющие элементы системы обогрева

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

• 1 — электропневматическое клапанное устройство;
• 2 — лицевой корпус воздухозаборника обогревательного узла;
• 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
• 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
• 5 — заслонка системы рециркуляции;
• 6 — задняя часть корпуса воздухозаборника отопительного узла;
• 7 — заслонка отопительного канала;
• 8 — заслонка системы управления отопительным узлом;
• 9 — радиаторный узел;
• 10 — защитный пластиковый кожух радиаторного устройства;
• 11 — втулка, установленная в пароотводящем патрубке;
• 12 — втулка подводящей магистрали отопительного узла;
• 13 — втулка отводящего патрубка;
• 14 — электрический моторчик отопительной системы;
• 15 — корпус электрического мотора;
• 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
• 17 — приводная ручка управления заслонкой обогревательной системы;
• 18 — моторедуктор приводного устройства, представленный в небольших размерах;
• 19 — резисторный элемент;
• 20 — защитная крышка облицовки отопительного узла.

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

• 1 — воздуховоды, предназначенные для прогрева задней части салона машины;
• 2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
• 3 — воздуходувы, предназначенные для обдува ног;
• 4 — основные сопла для вентиляции салона авто;
• 5 — боковые сопла вентиляции салона;
• 6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
• 7 — ручка управления обогревательным узлом салона;
• 8 — пластиковый корпус воздухораспределительного устройства;
• 9 — заслонка системы прогрева ног;
• 10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
• 11 — отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

1. Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
2. Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
3. Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Недостатки отопителя в ВАЗ-2110

Основные недостатки, в результате которых автовладельцы вынуждены заниматься усовершенствованием и модернизацией отопительного узла:

1. Слабый воздушный поток, идущий на боковые зеркала и в водительские ноги. Такая проблема часто проявляется при нормальном функционировании отопительного узла.
2. Часто потребители сталкиваются с утечкой на радиаторном устройстве. Узел оборудуется специальным краном, который со временем изнашивается и начинает пропускать охлаждающую жидкость. Требуется ремонт крана, но зачастую решить проблему можно только путем замены радиатора в сборе.
3. Центральный воздуховод системы включает в себя две части, не уплотненные между собой. От радиаторного устройства этот воздуходув должен подавать тепловой поток в ноги пассажиров, сидящих сзади. Если учесть все изгибы, то это не менее 2,5 метров. Разумеется, до задних пассажиров тепловой поток не доходит.

Симптомы неисправности отопителя

Основные признаки, по которым можно определить неполадки в работе отопительного узла:

1. Температурный режим работы обогревателя не регулируется. Проблема обычно заключается в управляющем блоке либо в работе заслонок отопителя.
2. Не функционирует датчик, расположенный на потолке. Он предназначен для определения температуры в салоне авто.
3. Отопительный узел не функционирует, в салон автомобиля подается только холодный воздушный поток.
4. Боковые стекла автомобиля либо ноги водителя и пассажиров обдуваются горячим воздушным потоком неэффективно.
5. Объем хладагента в системе охлаждения снижается. Проблема может проявляется скрытно или явно. В последнем случае течь можно заметить с магистралей системы отопления либо радиаторного устройства.
6. Отопительный узел функционирует, но при этом сильно шумит.

Канал В гараже у Сандро подробно рассказал о замене электрического мотора отопительного узла на «десятке».

Как доработать и модернизировать печку своими руками?

Существует множество вариантов тюнинга и улучшения работы отопительного узла, которые можно выполнить своими руками. Для реализации каждой задачи придется полностью или частично разбирать отопительный узел.

Перед переделкой отопительного узла ВАЗ 2110 необходимо максимально уплотнитель основной воздуховод.

Улучшение боковой вентиляции

Дорабатывать боковую вентиляцию можно двумя способами:

• выполнить укладку гофры, которая будет направлена на обдув стекол боковых окон;
• доработка печки ВАЗ 2110 может заключаться в заклейке всех щелей, которые приводят к потере воздушного потока.

Первый вариант более эффективен для обдува ног пассажиров, сидящих спереди и сзади. Фактически практика показывает, что для обдува стекол на окнах этот метод эффекта не дает. Поэтому для решения проблемы выполняется заклейка всех щелей, имеющихся в панели.

Выполнение задачи осуществляется с применением силиконового герметика либо специального средства антискрип. Производится уплотнение всех щелей, расположенных по периметру на верхних и нижних составляющих панели центральной консоли. Силиконом обрабатываются все отверстия, расположенные вокруг крепежей.

Модернизация заслонки

В автомобилях, выпущенных после 2003 года, настройка заслонки на обдув ног результатов не дает, поскольку отопитель дует во все стороны. В старых версиях авто заслонка работает более качественно.

Процедура модернизации выполняется так:

1. Используя пилку по металлу, следует выпилить торцевые части у заслонки. Демонтировать при этом элементы отопительной системы не нужно. Место, которое надо выпилить, на фотографии ниже отмечено красным.
2. Заслонку, предназначенную для обдува ветрового стекла, трогать не нужно. Если потребитель спилит торцевые части на ней, то будет хуже обдув по краям ветрового стекла.
3. Чтобы увеличить забор воздуха, выпиливается кусок на ветровое стекло со стороны водителя. Эта часть отмечена на приведенном фото зеленым.
4. Выпиливать придется долго, это надо сделать аккуратно. На выполнение задачи может потребоваться несколько часов.
5. Затем понадобится кусок мягкого алюминия. Как вариант, можно использовать железо от банки с кофе, как показано на фото. Железо вырезается обычным ножом и фиксируется на элементах печки.

Схема для удаления лишних торцевых частей заслонки Фиксация вырезанного куска железа на заслонке для ее доработки

Улучшение эффективности обдува ног

Для выполнения задачи потребуется:

• новые пыльники, тип деталей значения не имеет;
• решетка, можно использовать от старых динамиков, из нее надо вырезать круг, при отсутствии решетки допускается применение резиновых накладок для автомобиля Фиат Пунто;
• кусок резинки, можно приобрести на автомобильном рынке.

Процедура выполнения модернизации:

1. Используя резинку, выполняется фиксация вырезанного круга из решетки к пыльнику. Для крепления элементов можно использовать супер клей.
2. На другой стороне выполняется фиксация стяжкой. При ее отсутствии допускается применение пластмассовых зажимов.
3. Для модернизации системы обдува водительских ног надо обеспечить воздушный поток на педали. Для этого с нижней стороны педали прорезается угол на пластмассовой стенке облицовки.
4. В него производится монтаж сантехнической трубки. Данный вариант самый простой в плане реализации и довольно эффективный.
5. Чтобы сделать систему прогрева ног пассажиров, сидящих сзади, из пепельницы необходимо вывести гофру. Использовать пластмассовые накладки, расположенные под сиденьями, не рекомендуется. Для реализации этого варианта потребуется установка двух гофр вместо одной, причем нужно применять элементы, имеющие меньший диаметр. Если использовать этот способ, то пластмассовые направляющие под креслами надо немного приподнять, это позволит избежать направления воздушного потока на коврики.
6. После завершения работ надо проверить качество. Для этого включается печка, а к месту обдува подносится зажигалка с огнем либо спичка.

Модернизация пластиковой панели для подключения гофры Установка гофры к решетке и ее фиксация хомутом либо стяжкой Фиксация вырезанного куска железа на заслонке для ее доработки

При отсутствии решетки допускается применение дефлекторов от автомобиля ВАЗ 2105. Это позволит водителю управлять воздушным потоком, направленным на ноги пассажиров сзади.

Модернизация системы обогрева задних сидений

Чтобы улучшить работу системы прогрева кресел сзади, надо выполнить укладку гофрированных отопительных каналов. Решить проблему работы прибора (модуля) распределения потока воздуха на водительские ноги и пассажиру можно путем уплотнения щелей. Для этого, как в первом случае, потребуется силиконовый герметик либо моделин. Использование этих средств позволит предотвратить нарушение штатной эстетики облицовки салона.

Более простой вариант — удалить так называемую елку, использующуюся для распределения потоков воздуха. Вместо нее производится монтаж трех отдельных гофрированных патрубков в каналы отопления. Диаметр каждого из этих патрубков должен составить 4 см.

Преимущества этого способа:

1. Все отопительные каналы будут качественно загерметизированы.
2. Установка трех гофрированных патрубков позволит сэкономить место. Благодаря этому у потребителя будет упрощенный доступ к электрическим цепям автомобиля, которые расположены в этом месте.

Для выполнения задачи надо удалить перегородки распределительной системы воздушного потока. Патрубки обогревательного узла нужно уплотнить, чтобы избежать утечки воздуха через щели, для этого применяется монтажная пена.

При модернизации печки в ВАЗ 2110 трубопроводы нельзя делать слишком большими, поскольку это приведет к появлению свиста при работе, это связано с фактурным покрытием поверхности шлангов.

Доработка термостата

Улучшить работу отопительного узла можно посредством замены пятидырочного термостата на шестидырочный. При этом надо учитывать особенности диаметров байпасных каналов детали, которые предназначены для регулировки потока охлаждающей жидкости. Регулировка потоков осуществляется между радиаторным устройством обогревательного узла и малым контуром охладительной системы.

На пятидырочных элементах диаметр одного отверстия составляет 1,6 см, а на шестидырочных размер байпасного канала равен 1,1 см. Неважно, какая разновидность устройства установлена в системе охлаждения, у потребителя есть возможность дополнительной настройки потока хладагента. Это позволит салону автомобиля быстрее нагреваться, когда машина стоит на месте и двигатель работает на холостом ходу. Используя алюминиевую накладку, надо произвести монтаж диаметра канала в диапазоне 4-6 мм. Это приведет к увеличению времени прогрева силового агрегата, но салон будет нагреваться быстрее.

Когда термостат будет монтироваться на место, необходимо поменять местами соединение магистралей. Речь идет о шлангах, идущих от расширительного резервуара, а также выходящей магистрали от радиаторного устройства обогревателя.

Канал Своими руками подробно рассказал о самостоятельной диагностике термостата в автомобилях ВАЗ.

Установка дополнительной помпы

Для установки дополнительной помпы надо приобрести новое устройство. Помпа от автомобиля Газель представляет собой центробежный насосный механизм. При функционировании воздушный поток с помощью лопаток отбрасывается к периферийным местам, что приводит к разрежению на входе. В результате увеличивается сила прокачки расходного материала. Такой типа помп не позволяет перекачивать воздушный поток за счет того, что люфт между корпусом и крыльчаткой достаточно большой.

В зависимости от типа помпа может быть предназначена для печки нового либо старого образца. Новый вариант более предпочтительный, поскольку меньше вибрирует во время работы и ресурс его эксплуатации выше.

Для выполнения процедуры по модернизации печки понадобится:

• новая помпа;
• реле — желательно использовать устройство с разомкнутыми контактными элементами, контакты под номерами 86 и 30 надо будет заранее замкнуть с помощью перемычки;
• отрезок армированного патрубка;
• два литра новой охлаждающей жидкости, желательно использовать ту, которая залита в автомобиле;
• хомуты в количестве пяти штук.

Процедура выполняется так:

1. Прежде чем начинать работу, надо заглушить двигатель и подождать, пока хладагент в системе охлаждения остынет. Рабочая жидкость сливается из блока цилиндров, для этого надо открутить соответствующую пробку. Слив выполняется в чистую подготовленную емкость, это позволит использовать слитый хладагент заново. Если планируется замена жидкости, то загрязненность емкости не играет роли.
2. Выкручиваются четыре болта на помпе, расположенных сверху в районе крыльчатки. Резиновый уплотнительный элемент обрабатывается герметиком. Выполняя сборку устройства, надо произвести монтаж удлиненных тонких винтов с гайками вместо саморезов.
3. Монтаж дополнительной помпы рекомендуется произвести в разрыв подающей магистрали отопительного узла либо в разрыв выходящего шланга. Разницы нет. Важно, чтобы установка выполнялась по ходу основного потока жидкости.
4. Фиксацию устройства можно выполнить на шпильки, расположенные рядом с аккумулятором, либо на фиксаторы штатного шумоизоляционного материала. Они располагаются на щитке силового агрегата. В примере используется второй способ. Помпа устанавливается горизонтальным шлангом в сторону блока цилиндров. Для качественной фиксации разжимается стальной хомут, использующийся для крепления.
5. Затем выполняется подключение контактов. Провода белого/голубого цвета подсоединяются к контакту под номером 85 на реле. Устройство может быть подключено к клавише рециркуляции отработавших газов, модулю САУО при активации обогревателя. Допускается подсоединение к кнопке активации системы обогрева боковых зеркал. В примере используется соединение контактов помпы с кнопкой рециркуляции отработавших газов.
6. От клапана рециркуляции отработавших газов отключаются провода. Этот элемент установлен на переднем щитке в подкапотном пространстве, к нему подключены два тонких патрубка. Надо отсоединить сине-белый и сине-желтый провода. Второй соединяется с клеммой под номером 30, а контакт 87 на реле нужно подключить к цепи электрического насоса.
7. От выпускной магистрали ГБЦ отключается патрубок подвода рабочего вещества к обогревательному узлу. Эта магистраль соединяется с горизонтальным шлангом электрического насоса.
8. Проверяется качество работы устройства. При активации кнопки включения помпа будет издавать жужжащий звук и продувать воздушный поток.
9. К вертикальной магистрали электрического насосного устройства подсоединяется патрубок, подключенный из двух магистралей в виде S. Они установлены между краником и радиаторным устройством отопительного узла. Допускается подключение любой подходящей магистрали. Другой конец шланга соединяется с ГБЦ, где ранее был установлен штатный канал. После подключения выполняется установка хомутов, на блоке цилиндров затягивается пробка слива.
10. Хладагент заливается в систему, заводится двигатель. Все патрубки и магистрали проверяются на предмет наличия утечек. Производится диагностика работоспособности помпы, для этого выполняется ее активация. Производится визуальная диагностика мест утечки, подтягиваются хомуты. Спустя 30 минут после запуска двигателя проверяется уровень хладагента в системе, при необходимости его объем восполняется.

Фотогалерея

Установка и подключение дополнительной помпы Подключение устройства к контактам электрического насоса Подключение устройства к патрубкам

Профилактика отопителя

Чтобы не допустить поломки обогревательного узла, надо соблюдать меры профилактики системы:

1. Периодически проверяется уровень хладагента в расширительном бачке. При нехватке антифриз добавляется, причины утечки надо устранять.
2. Для обеспечения качественной работы охладительной системы применяется только качественный антифриз.
3. Нельзя допускать увеличения температуры двигателя. Следить за этим параметром можно по датчику, расположенному на панели приборов.
4. Вместо хладагента не используется вода, поскольку эта жидкость обладает меньшей температурой кипения по сравнению с антифризом. Использование водопроводной воды приведет к образованию ржавчины и быстрому износу компонентов системы. Залив воды допускается только в крайнем случае — если произошла утечка, проблема обнаружена на дороге, а автомагазинов рядом нет.

Видео «Руководство по замене моторедуктора заслонки»

Канал В гараже у Сандро представил инструкцию по смене моторедуктора заслонки в гаражных условиях.

 Загрузка …

Как переделать печку на ВАЗ 2110

Содержание

• 1 Доработка заслонки печки ВАЗ 2110
• 2 Доработка обдува ног печки ВАЗ 2110
• 3 Видео по ремонту и модернизации печки автомобилей ВАЗ

Если печка ВАЗ 2110 не дует в ноги или не дует по бокам. Не дует в ноги задних пассажиров или в дождь у Вас постоянно потеют окна, то это нормально 🙂 По крайней мере так считает АвтоВаз.. После доработки печки в ВАЗ 2110 таких проблем не будет.

Перед началом всех доработок и модернизации печки нужно быть уверенным, что отопитель работает исправно. В противном случае его нужно отремонтировать.

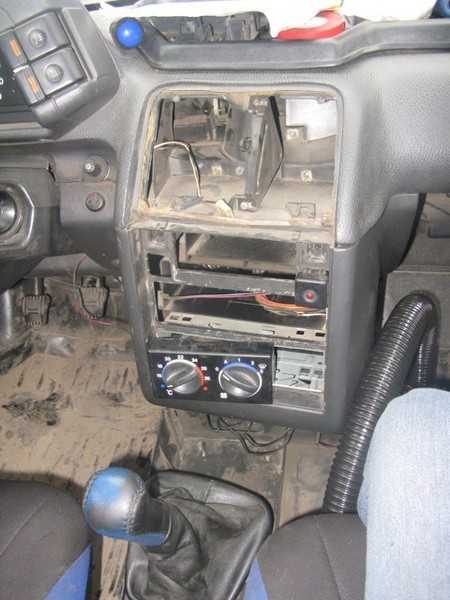

Что бы переделать печку ВАЗ 2110 для начала снимаем панель и разбираем ее на части.
Все части между собой держаться на болтиках.

Для того, что бы печка хорошо дула по бокам на боковые стекла можно поступить по одному из 2х вариантов:

Проложить гофры для обдува боковых окон
Просто заклеить все щели, через которые теряется поток воздуха

Скажу сразу, что гофры дают положительный эффект только для обдува ног передних и задних пассажиров.
Для обдува боковых стекол гофра эффекта не даст. Обычно начинает дуть хуже чем было, в редких случаях так же как до установки гофры. Вот пример, как я считаю делать не стоит 🙂

Поэтому лучший способ сделать обдув боковых окон ВАЗ 2110 это заклеить все щели в панели.

Я закрыл щели между верхней и нижней частями панели, а так же отверстия под болты крепления с помощью антискрипа (моделин).

Далее нужно доработать заслонку печки, которая направляет воздух на лобовое стекло, в лицо и в ноги.
Изначально эта заслонка не плотно прилегает, и часть потоков воздуха поступает не туда куда нужно.
Используя моделин и двух сторонний скотч (им я обклеил саму задвижку печки) я заклеил все щели и саму задвижку.
Корпус обклеил вместо штатной губки — Битопластом10. В некоторых местах в 2 слоя.

Большая часть потока воздуха теряется в щели, которая находится в начале пути следования к водительскому стеклу.
Она достаточно большая, поэтому ее я залил пеной.

Частый вопрос: Не скрипит ли пена внутри панели ?
Отвечаю по своему опыту: Нет, скрипов нет.

Далее переходим к модернизации печки в части обдува ног водителя и задних пассажиров.
Пластиковый блок распределения воздуха (елочка) тоже имеет щели по всей длине, поэтому в ВАЗ 2110 печка плохо дует в ноги.

Можно конечно попробовать заклеить щели, но я решил убить сразу двух зайцев используя гофры.
Гофра не только доставит поток воздуха в ноги без потерь, но и будет занимать мало место под панелью. А в том месте как раз находится очень много проводов, доступ к которым очень затруднен. После установки гофры для обдува ног места для проводки стало гораздо больше.

Итак елочку я спилил и запенил внутрь ее три гофры. Центральная гофра от пылесоса(внутренность гладкая, диаметром 40мм, а две другие — обычные ребристые внутри, тоже 40мм диаметр)
Важно: Диаметр гофры не должен быть меньше 40мм, и если гофра длинная, то внутри она должна быть гладкая, иначе будет свист !

Получается одна гофра — для ног водителя, другая для ног переднего пассажира и третья длинная к пепельнице — для задних пассажиров. Перегородки у тоннеля отрезал, чтобы гофра могла без труда там поместиться.

Еще моделином заклеил небольшие отверстия у воздуховодов. Скорее для души, чем для пользы.

Доработка заслонки печки ВАЗ 2110

В мороз ниже -20 возникла проблема: нельзя сделать поток воздуха одновременно во всех направлениях.
И тогда либо ноги мерзнут, либо боковые стекла замерзают. Приходится все время заслонку переставлять, то в ноги, то в лицо..

На машинах с 2003года выпуска и новее при заслонке в ноги дует сразу во всех направлениях, а до 2003года выпуска — только в ноги. Все разжевано тут.
Вот я и доделал под себя, как мне удобно. Модернизировал заслонки 🙂

Не снимая ничего пилкой по металлу выпилил(красным цветом) края у заслонки.
Заслонку лобового стекла не трогал(на мой взгляд если и у нее спилить края, то будет хуже дуть по краям лобового стекла)
И выпилил кусок(зеленым цветом) для увеличения забора на боковое стекло водителя.
Пилил долго и усердно вечерами с фонариком в зубах
Выпиливал часа 2 точно..
Далее купил банку кофе за 230р в жестяной банке(кофе кстати я не пью и жена не любит, так что гостям на 5 лет хватит )

Все дует как и хотел:
Заслонка на лицо — только лицо и боковые стекла
Заслонка на лобовое — только на лобовое
Заслонка на ноги — 50% боковые стекла, 25% ноги, 25% лобовое.
Выпилив у заслонки кусочки поменьше — будет поток меньше на боковые стекла и больше в ноги.
Пока решил оставить так, не понравится можно будет чуть призакрыть такими же жестяными пластинами выпилы.
Пластины от банки кофе лучше закрасить черным цветом, что бы их не было видно через решетку.

Доработка обдува ног печки ВАЗ 2110

Понадобятся пыльники, любые которые Вам понравятся.
Понадобится решетка, я взял от старых колонок. Вырезал из решетки круг.

Вот такой резинкой (купил тоже на авторынке) закреплял решетку к пыльнику. Закрепил супер клеем.

С другой стороны закрепил стяжкой, но можно и пластиковым зажимами закрепить.

Такой способ обдува для ног водителя не подойдет, потому что будет сильно греть правую ногу на педали газа.

Вместо моей решетки (из колонок) можно использовать к примеру резиновые накладки от Fiat-Punto.

После того, как я понял, что обдув ног водителя нужно переделывать. Я сделал поток воздуха для ног водителя за педалями.

Вырезал угол у пластиковой стенки внизу панели.

И вставил сантехническую трубу.

Такой способ на мой взгляд самый эффективный и простой.

Для обогрева задних пассажиров я вывел гофру из пепельницы.
Через штатные пластиковые накладки под сиденьями я делать обдув ног задних пассажиров не стал. Для этого придется уложить вместо одной гофры — две. Тогда придется использовать гофру уже меньшего диаметра.
Если Вы решите делать двумя гофрами под сиденьями, то приподнимите пластиковые направляющие под сиденьями, чтобы они не дули в края ковриков.

Кстати, вместо решетки можно использовать дефлектор от ВАЗ 2105. Тогда потоком воздуха у ног задних пассажиров можно будет управлять.

Далее, как показать людям эффект после доработки печки ВАЗ 2110 ?
Что построенная система (гофра+изогнутая труба) дает отличный поток воздуха в ноги передним и задним пассажирам ?
Просто взять и поднести огонь к месту обдува, что я и сделал 🙂
Весь результат на видео в конце статьи, судите сами…

Как доработать печку ВАЗ 2110 простым способом без разборки панели и без гофры
Переделка печки которую я показал выше хоть и сложная и долгая, но очень эффективная.

Снять елочку не снимая панель ВАЗ 2110 можно. Процедуру описывает «savinov»: Снимаем обе боковины бороды и бардачок. Ножовкой по дереву отпиливаем елку снизу на сколько было ее видно в проеме. Откручиваем болт крепления елочки и опускаем ее вниз. Опять отпиливаем то, что попало в проем. Все. Оставшийся верхний кусок вытаскиваем в проем бардачка. Вся работа заняла час.
Обрабатываем верхний кусок, склеиваем термоклеем, вставляем шланги, заливаем пеной, устанавливаем обратно на силиконовый герметик.

Можно ли улучшить или переделать печку более простым способом ?
Действительно можно. Чтобы повысить эффективность работы печки (распределение потоков воздуха) можно поступить проще.

Первые 4 решения из темы «Нам морозы не страшны» с форума autolada.ru

Первое изменение коснулось термостата: Меняется 5ти дырный термостат на 6ти дырный.
Результат превзошел все ожидания. Как только закончилось лето — повернул ручку отопителя на полтора оборота и теперь термометр на БК после прогрева не показывает ниже 90 — 91 гр. Держится, как вкопанная.

воздуховоды задних пассажиров ваз

Второе изменение коснулось штатных воздуховодов, идущих от тоннеля под кресла (поставляют теплый воздух назад).
На самом деле поток воздуха просто умирает в них.
Эти воздуховоды я просто выкинул и тепло пошло назад и под кресла водителя и пассажира.

Третье изменение — решетки воздуховодов идущих от елочки в ноги водителя и пассажира. Наблюдения показали, что весь воздух, выходящий из самых нижних решеток, греет коврик. Причина, в неправильном расположении самих жалюзей. Они направлены под углом вниз.
Устраняется этот дефект просто. Снимаем нижние боковинки и выкусываем эти жалюзи. Затем разворачиваем их под 90 гр., так чтобы они направляли поток воздуха вперед, в сторону педалей и вклеиваем их с помощью Поксипола.

К сожалению на все отверстие их не хватает, недостающую часть можно изготовить из полосок пластмассы или подобрать небольшую вентиляционную решетку и вклеить ее часть.

Либо сделать проще и врезать решетки с торцов дверей. Отдельно продаются по цене 10 руб/шт.

В результате воздух начинает греть ноги внизу. От кончиков ботинок и поднимается теплым потоком снизу из под торпеды, согревая все оставшиеся части ног и при этом ничего не жарится.

Четвертое и последнее — по совету с форума, передавливаем пароотводящую трубку идущую от печки к расширительному бачку. Естественно не полностью. Можно установить жиклёр.
В результате, печка начинает греть более равномерно, что на ходу, что на холостом ходу во время стоянок в пробках и на светофорах.

Этот метод подойдет только для отопителя старого образца. Дело в том, что на нем патрубок находится прямо на патрубке впускном, то есть ОЖ (охлаждающая жидкость) через него уходит не нагрев радиатор.
На новом же отопителе — пароотводящий патрубок расположен почти в конце радиатора — то есть ОЖ прошедшая там уже отдала тепло (основную часть) радиатору.
Как определить какой отопитель установлен у вас ?
Сентябрь 2003 года — примерная дата до которой устанавливали отопитель старого образца, а после нового образца.
Определить легко по новому жабо и САУО (режимы 1 2 3 4 ) в отличии от старого (А 1 2 3) или совсем старого (А 1 2).

Пятый вариант — для тех, кто не думает о задних пассажирах или ездит в машине без них. Просто перекрывается ход потоку для задних пассажиров любым подручным материалом. Закрыть можно прямо на выходе из елочки.
Таким образом больший поток будет в ноги передних мест, а назад вообще потока не будет.

Шестой вариант  — Заглушка центрального дефлектора. Она почти полностью перекрывает поступление воздуха к центральным дефлекторам, тем самым улучшает поток воздуха для обогрева боковых стёкол и салона авто в целом.

Седьмой вариант — установить кранчик печки под капот.

Восьмой вариант — сделать теплоизоляцию пола, дверей, потолка. Использовать в качестве утеплителя СПЛЕН или изолон. А так же доработать или установить дополнительные дверные уплотнители. Таким образом, тепло в салоне автомобиля будет держаться дольше

Девятый вариант — для того, чтобы печка на ВАЗ 2110 жарила зимой и на холостых оборотах, можно установить в ВАЗ 2110 доп. помпу от газели. Тогда тосол будет циркулировать быстрее и на ХХ печка будет давать такое же тепло, как и при езде.

Десятый вариант — Доработать термостат ВАЗ 2110.
[quads id=»10″]

Одиннадцатый вариант — переделать Систему охлаждения двигателя на Калиновскую. Будет более быстрый прогрев двигателя зимой.

Двенадцатый вариант — переделать вентиляцию салона. Сделать вытяжку через багажник. Вентиляция салона будет эффективнее и как следствие меньше запотевания/замерзания стекол, теплее салон зимой и прохладнее летом.

Четырнадцатый вариант — доработка.
Более подробно тут.

Суть доработки заключается в увеличении количества теплоносителя (т.е. увеличении циркуляции) в печке и как следствие повышение температуры воздуха на выходе печки.

Доработку я сделал сам после логических размышлений:

В системе охлаждения через пароотводные трубки проходит приличное количество подогретой охлаждающей жидкости, и проходит вся эта жидкость мимо печки. Как в прошлом методе — передавливается пароотводящая трубка.
Через канал подогрева дросселя мимо печки проходит не меньшее количество жидкости. Штуцера патрубков подогрева дросселя находятся практически в тех же местах где и штуцера патрубков печки, а значит два потребителя сидят параллельно. Т.е. канал подогрева дросселя попросту шунтирует поток жидкости через печку.

Неплохо было бы избавиться от этих двух недостатков без вреда для машины.

Решение: я полностью убрал патрубки подогрева дросселя и заглушил их штуцера, в итоге поток теплоносителя в печке увеличился.
А пароотвод радиатора пустил через дроссель и теперь струя жидкости в пароотводном патрубке совершает полезную работу подогревая дроссель. (уточняю: жидкость по пароотводу продолжает течь из радиатора в расширительный бачок, но в разрыв шланга пароотвода вставлен подогрев дросселя)

Штуцера к которым раньше были подключены шланги идущие на подогрев дросселя были заглушены короткими отрезками трубок с пробками на концах, зажатыми хомутами. Пробками (по случайному стечению обстоятельств) стали подошедшие по диаметру резьбовой части омеднённые болты

Патрубок пароотвода радиатора отсоединил от бачка и подключил к штуцеру подогрева на дросселе, ко второму штуцеру на дросселе подсоединил новую трубку и подключил её к бачку. (наверно можно использовать одну из старых трубок штатного подогрева дросселя, но у меня они стали дубовые и я их выбросил).

Трудностей с доработкой у меня не возникло, главное аккуратно слить часть жидкости через те самые отсоединяемые патрубки штатного подогрева дросселя.

После этого поток воздуха из печки стал гораздо темплее/горячее.

Если же Вам все равно не хватает тепла в салоне автомобиля и Вы выбились из сил и не знаете, как еще выдавить тепла из штатного отопителя, то можете установить дополнительную печку в салон.

Ваша «десятка» стала вас огорчать, двигатель работает на повышенных оборотах? Узнайте как за 10 минут можно устранить проблему с холостыми оборотами на ВАЗ-2110

Источник: www. лада2111.рф

Видео по ремонту и модернизации печки автомобилей ВАЗ

Узнайте первыми, какая будет цена Skoda Kodiak 2016 и когда этот автомобиль будет продаваться в России

принцип работы, устройство, схема и замена / Paulturner-Mitchell.com

Величина электрического напряжения, вырабатываемого автомобильным генератором, непостоянна и зависит от числа оборотов коленчатого вала. Для его стабилизации разработан специальный регулятор. Об этом мы и поговорим в этой статье на примере автомобиля ВАЗ-2110.

Для чего нужен регулятор напряжения?

Регулятор служит для поддержания напряжения в сети машины в заданных пределах, независимо от частоты вращения вала генератора, нагрузки, а также температуры воздуха. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключается к бортовой сети по схеме ниже.

Принцип работы регулятора напряжения (РН) такой же, как у реле. Другими словами, он размыкает и замыкает электрическую цепь. Поэтому устройство еще называют реле-регулятором. Срабатывает при изменении заданного значения напряжения от генератора.

Первые регуляторы имели электромагнитную конструкцию. Это были самые настоящие реле. Современные устройства изготавливаются на основе полупроводников. Они отличаются небольшими габаритами, а кроме того, работают намного точнее и эффективнее. Некоторые из них даже оборудованы специальной сигнализацией, позволяющей водителю следить за их работоспособностью.

Регулятор напряжения ВАЗ-2110

РН «Десятка» также имеет полупроводниковую структуру. Он встроен в генератор, что позволяет поддерживать необходимое напряжение непосредственно на выходе устройства.

Шток регулятора «десятки» выпускается под каталожным номером 1702.3702. Также может использоваться в генераторах всех моделей «Самар».

На новых модификациях ВАЗ-2110 регулятор напряжения может иметь маркировку 1702.3702-01. Это реле нового поколения, которые изготавливаются по технологии MOSFET, позволяющей значительно снизить потери мощности на выходе. Кроме того, эти устройства более надежны и устойчивы к перегреву.

Технические характеристики ВАЗ-2110 ЛВ

Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие характеристики.

Признаки неисправности РН

На автомобилях ВАЗ-2110 регулятор напряжения выходит из строя достаточно редко, но если это происходит, признаками его неисправности могут быть:

При выходе из строя регулятора напряжения ВАЗ-2110 возможно перегорание предохранителей, отвечающих за сохранность цепи питания панели приборов. Если лампы подсветки не загораются при включении зажигания, есть вероятность, что в этом виноват РН.

То же можно предположить и тогда, когда стрелка вольтметра, показывающая уровень заряда аккумулятора, отклоняется от своего обычного положения, т. е. показывает большее или меньшее напряжение.

Этот симптом чаще всего проявляется при выходе из строя реле-регулятора напряжения генератора ВАЗ-2110. И если во втором случае это может вызвать только разряд аккумулятора, то в первом грозит закипанием электролита и разрушением пластин аккумулятора.

Как проверить РН на ВАЗ-2110 не снимая

Обнаружив хотя бы одну из перечисленных характеристик, не поленитесь проверить на своем ВАЗ-2110 регулятор напряжения. Эта процедура не займет более 10 минут. Для этого понадобится вольтметр или мультиметр, включенный в его режим, а также помощник. Порядок проверки следующий:

1. Заводим двигатель машины и прогреваем до рабочей температуры.
2. Не выключая мотор, подключаем один щуп вольтметра к выводу «В+» генератора, а второй — к «массе» прибора.
3. Просим помощника включить ближний свет фар и нажать на педаль акселератора, удерживая обороты на уровне 2000-2500 тыс. об/мин.
4. Прибором измеряем напряжение.

Регулятор напряжения ВАЗ-2110 должен выдавать 13,2-14,7 В. Это норма. Если показания вольтметра отличаются от приведенных, следует продолжить диагностические мероприятия.

Проверка снятого регулятора напряжения

Чтобы убедиться, что вышел из строя РН, а не сам генератор, его следует проверить отдельно. Для этого его необходимо отключить от основного блока. Процедура следующая:

1. Снимаем минусовую клемму с аккумулятора.
2. Находим место крепления РН к генератору. Откручиваем 2 винта его крепления.
3. Отсоедините желтый провод от регулятора к генератору.
4. Разбираем РН.

Для диагностики прибора необходим блок питания с возможностью регулировки выходного напряжения, лампочка (12 В) с патроном и пара проводов. Алгоритм проверки следующий:

1. Собираем из лампы и проводов «управление» и подключаем его к щеткам регулятора.
2. Напряжение на блоке питания выставляем на уровне 12 В.
3. К выводу «D+» регулятора подводим «плюс» от блока питания, а к его «массе» — «минус» .
4. Смотрим на лампу: она должна гореть.
5. Увеличить напряжение на блоке питания до 15-16 В. При исправном регуляторе лампа должна погаснуть. Если этого не происходит, РН необходимо заменить.

Замена РН

Процесс замены регулятора напряжения особой сложностью не отличается. Все, что вам нужно сделать, это купить новое устройство, проверить его вышеописанным способом и установить на генератор, прикрутив двумя винтами. И не забудьте подключить желтый провод!

Регулятор напряжения трехступенчатый ВАЗ-2110

А теперь вернемся немного назад. Обнаружив неисправность РН и решив заменить его, не спешите покупать стоковый прибор. У него есть хорошая альтернатива — трехуровневый контроллер. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры воздуха, тем самым оптимизируя нагрузку на аккумулятор.

Переключение режимов осуществляется тумблером в следующих диапазонах:

• 13,6 В (минимум) — для работы при температуре выше +20 ^о С;
• 14,2 В (норма) — от 0 ^о С до +20 ^о С;
• 14,7 В (не более) — для работы при температуре ниже 0 ^о С.

Регулятор напряжения трехступенчатый ВАЗ-2110 состоит из двух частей: собственно РН и щеткодержателя. Последний устанавливается непосредственно на генератор и соединяется с первым посредством провода. Регулятор, снабженный тумблером, крепится к кузову автомобиля в моторном отсеке в удобном месте. Установить РВ можно самостоятельно, воспользовавшись инструкцией, идущей к нему в комплекте.

причины и их устранение. Как переделать ВАЗ 2110?

Проблемы с плохо работающим отопителем встречаются не только на отечественной «классике», но и на более современных машинах. ВАЗ-2110 не исключение. На практике получается, что летом, если включить печку, будет очень жарко, а зимой, наоборот, толк от нее минимальный. Однако сложно сказать, почему это происходит, поэтому необходимо рассмотреть несколько насущных причин и постараться их устранить. Разберемся, почему плохо греет печка ВАЗ-2110 и как с этим бороться.

Немного о конструкции

Модель ВАЗ-2110, максимально приближенная к автомобилям европейского образца, имеет много недостатков, особенно по отопителю. В нашем случае он отдельный и состоит из нескольких элементов. Первый, собственно, отопитель, он находится под капотом. Его задача – подготовить воздух, который будет подаваться в салон. Здесь мы имеем в виду скорость и температуру. Второй элемент находится в салоне, это воздухораспределитель. Если у вас плохо прогревается ВАЗ-2110 (16 клапанов), первым делом нужно понять, какой из двух узлов не работает должным образом. Здесь все достаточно просто. Теперь вы поймете, почему.

Если вы не можете переключить скорость вентилятора, а дело именно в отопителе, то логично сделать вывод, что это ваша вина. Конечно, может быть и в электронике, но это очень редкий случай. Кстати, очень важно понимать принцип работы печки. Он заключается в том, что вы выставляете температуру, которая с помощью специального датчика сравнивается с той, которая сейчас в салоне. Если разница значительная, более 2-3 градусов Цельсия, то мотор-редуктор управляет заслонками, открывая или закрывая их. Если разница температур больше 5 градусов, то включается вторая скорость вентилятора, если меньше, то первая. По каналам проходит теплый или холодный воздух. Так он идет к боковым передним стеклам, спереди, к ногам и, непосредственно, к пассажирам. Причина очень распространенная, когда плохо греет печка ВАЗ-21103, но стекло нормально продует. Здесь причина может быть в забитых воздуховодах. Как их чистить, разберемся чуть позже.

Как переделать печку на ВАЗ-2110?

Если вас принципиально не устраивает работа ТЭНа на вашей машине, то вы легко и без проблем поменяете его под себя. Если вы столкнулись с проблемой недостаточного обдува, запотевания окон в дождливую погоду, то нужно принимать меры. Для начала нужно убедиться, что отопитель исправен и работает нормально, если нет, то его нужно ремонтировать и только потом приступать к активной эксплуатации. Основная причина, из-за которой в боковые стекла попадает мало воздуха, заключается в том, что большая часть потока теряется в щели. Соответственно, нужно разобрать всю панель по частям и использовать монтажную пену для устранения подсоса воздуха. Это довольно легко сделать. Иногда есть смысл построить гофру, но на практике это не всегда получается. В лучшем случае там могут согреться только ноги передних пассажиров.

Обратите внимание на то, что нужно доработать и продуть ноги задних пассажиров. Но прежде чем менять печку на ВАЗ-2110, нужно позаботиться о месте водителя. Здесь вам придется иметь дело с так называемой елочкой. Как раз в этом случае целесообразно использовать гофру. Во-первых, это даст должный эффект, а во-вторых, займет гораздо меньше места для самой «елочки». Желательно, чтобы трубка была не более 40 миллиметров в диаметре, и с большой длиной, гладкая внутри. Иначе при прохождении через него воздуха он может свистеть, что не очень приятно.

Доработка заслонки и обдува

Многие водители могли столкнуться с такой проблемой, что при большом морозе нет возможности отрегулировать равномерную подачу теплого воздуха во все стороны. Вот и получается, что боковые стекла покрываются льдом и мерзнут ноги. Например, если плохо греет печка ВАЗ-21103, то дело явно в заслонках. Так вот, на ТС, выпущенных после 2003 года, такой проблемы нет, а вот у тех, кто сошёл с конвейера раньше, с этим придётся поработать. Ничего сложного, нужно обрезать обычной пилой по металлической кромке створки (лобовую створку не трогать). Еще можно пилить немного от лючка, подающего воздух к боковым стеклам. В итоге, если поставить щиток на ноги, примерно 50% уйдет на боковые стекла, 25% — на ноги и еще 25% — на лобовое стекло. Если установить в положение на лобовом стекле, то дуть будет только на него.

Еще одна причина, по которой ВАЗ-21103 плохо греет, это недостаточный обдув. Давайте завершим это. Для этого вам понадобятся пыльники, а также решетка радиатора. С помощью резинки крепим решетку к пыльнику, для чего используем любой подходящий клей. С обратной стороны монтируем пыльник с хомутом или стяжкой и радуемся результату. Для водительского места это решение не подходит, так как будет греть правую ногу, а вот для пассажиров самое то. Но теперь пойдем дальше, ведь нам еще многое предстоит рассмотреть.

Возможные причины неисправности

Рассмотрим подробнее, почему плохо греет отопитель ВАЗ-2110. Причины здесь могут быть самыми разнообразными. Одна из самых распространенных – в системе охлаждения двигателя отсутствует охлаждающая жидкость, либо ее количество упало ниже «минимальной» отметки. Чтобы узнать, так ли это, необходимо заглянуть в расширительный бачок и проверить уровень, при необходимости долить тосол или антифриз. Еще одна очень актуальная причина может быть в самом радиаторе. Он часто ломается и остается холодным, когда должен быть горячим. Не редкость, когда «щель» в радиаторе создает щель. Вполне естественно, что с трещиной или дыркой в ​​корпусе он не нагреется.

Воздушная пробка – еще одна причина неисправности радиатора. В лучшем случае устранить ее удастся, если загнать передние колеса на небольшую возвышенность при работающем двигателе на средних оборотах и ​​постоять несколько минут. Иногда достаточно просто заменить фильтр в салоне. Как видите, не так просто понять, почему плохо греет печка ВАЗ-2110. Причины могут быть и другие, например, в контроллере САУО или микромоторном редукторе. Если в одних случаях на устранение проблемы нужно потратить всего пять минут, то в других на это может уйти гораздо больше времени. Давайте разберемся, что делать, если обогреватель напрочь отказывается нормально работать.

Неисправен датчик температуры

Довольно часто встречается следующая проблема: вы не можете правильно отрегулировать температуру в салоне, так как датчик который возле лампочки вышел из строя или не откалиброван. Наиболее распространенной проблемой является выход из строя блока управления, а также неправильное положение заслонки. К счастью, все это решается достаточно просто, потребуется лишь немного времени и инструмент. Первым делом необходимо провести диагностику исправности датчика температуры. Сделать это можно следующим образом: переведите ручку управления подогревом в одну сторону, а затем в противоположную. Температура воздуха, поступающего в салон, должна варьироваться.

Если температура меняется, но все равно не греет печка ВАЗ-21102, дело не в контроллере. В том случае, когда изменений нет, имеет смысл заменить датчик или просто попробовать отключить его и проверить работоспособность ТЭНа. Если контроллер выключен, в салон будет поступать воздух с температурой, установленной на электронном блоке. Если говорить простыми словами, то можно отключить режим «А» на вентиляторе. Ну а теперь давайте продолжим и рассмотрим еще несколько неисправностей печки на «Десятке».

Плохо греет ВАЗ-2110 на холостом ходу

Если вы заметили, что в одно «прекрасное» утро при прогретом двигателе и включенном отопителе дует холодный воздух, то нужно немедленно принимать меры. Скорее всего неисправен термостат или помпа. В принципе устройство печки довольно простое, а дело в том, что горячий антифриз попадает в радиатор печки. Через радиатор вентилятор продувает холодный воздух, который за это время нагревается и проходит в салон. Если в салоне не жарко и даже не течет тепло, то нужно искать неисправность в каком-то месте. Одной из основных причин может быть пробитая прокладка ГБЦ. В этом случае система будет находиться в кондиционированном состоянии. Сразу обратите внимание на большой круг охлаждения и на исправность термостата.

Но это не самое страшное, что может случиться. Гораздо печальнее ситуация, когда плохо греет печка ВАЗ-2110 (8 клапанов) из-за сломанной помпы. В этом случае двигатель может перегреться, так как антифриз не циркулирует по системе охлаждения. Если печка работает в несколько раз хуже, чем раньше, проверьте помпу. Неисправный кран — еще одна фактическая причина. В этом случае входной шланг будет горячим, а выходной – холодным. Если у вас не получилось открыть кран вручную, просто замените его, иногда нужно просто прочистить сжатым воздухом.

Если вышел из строя мотор-редуктор или нагреватель

В большинстве случаев этот элемент не подлежит ремонту, гораздо проще его заменить. Сделать это очень просто, и сейчас мы рассмотрим последовательность. Если печка ВАЗ-2110 плохо греет, термостат и помпа тут ни при чем, а также нет воздушной пробки, воздух все равно дует холодным или чуть теплым, то придется менять мотор-редуктор. Для этого снимаем дворники и демонтируем «жабо» (нужно открутить три винта). Далее отсоединяем все провода, которые подходят к редуктору и снимаем его. Дальше просто подключаете новую деталь и с помощью друга регулируете поступление воздуха в салон.

Иногда имеет смысл проверить непосредственно отопитель. Ломается довольно редко, но от этого никто не застрахован. Чтобы убедиться в его неисправности или нормальной работе, необходимо снять основной дефлектор. Затем нужно разогнуть крепления. Переносить заслонку удобнее из моторного отсека. Большое количество накипи, так же как и механическое повреждение (трещина, дырка и т.д.), свидетельствует о том, что потребуется замена. Помните, что если печка ВАЗ-2110 (инжектор, 8 клапанов) плохо греет, и дело в радиаторе, то для замены потребуется полная разборка печки. Сделать это не так просто, но при должном усердии и наличии свободного времени можно сделать самостоятельно.

Печка плохо греет воздух

Иногда воздух нагревается очень медленно, что явно не вызывает восторга, особенно в сильные морозы. Кроме того, бывает и так, что качество теплого потока не очень удовлетворяет. В этом случае необходимо заменить пластиковую заслонку на алюминиевую. Последний несколько дороже, но его эффективность в несколько раз выше. Как показывает практика, многие водители сталкиваются с тем, что заслонка старого образца в процессе эксплуатации выгибается, что приводит к потере нагретого воздуха. Если вы готовы платить за тепло в салоне, то приобретайте отопитель от ВАЗ-2112. Он несколько лучше, хотя в нем может отсутствовать фильтр очистки или не будет функции рециркуляции (в зависимости от модели).

Еще можно приобрести обогреватель тосол. Он необходим для предварительного прогрева двигателя и салона автомобиля. Если вас не устраивает, насколько хорошо подается воздух к боковым стеклам и под ноги, то вы вполне можете самостоятельно улучшить систему. Как это сделать, мы уже рассказали. Обратите внимание на то, что форсунки либо могут быть чем-то закрыты, либо они забиты. Так вот, довольно часто водители закрывают свои коврики, сами того не подозревая. Но все это довольно просто устраняется, нужно только уделить немного времени. Как видите, если плохо греет отопитель ВАЗ-2110 (инжектор), причин может быть целая масса. Чаще всего исправить это можно самостоятельно.

О проблемах с заслонкой

Как было сказано чуть выше, на заводе устанавливаются два вида амортизаторов: старого и нового образца. В первом случае это пластик с поролоновым уплотнителем. Особым качеством он не блещет и в процессе эксплуатации быстро выходит из строя. Второй вид надежнее, так как демпфер металлический, а уплотнитель резиновый. Итак, на ВАЗ-2110 две заслонки: верхняя и нижняя. Первый отвечает за подачу холодного воздуха в салон, второй – за поступление теплого воздуха. Если вы слышите движение заслонки при движении переключателя, но воздух холодный, как дует, так и дует, то возможно вышел из строя привод или сама заслонка. В последнем случае его проще всего поменять на новый. В некоторых случаях имеет смысл использовать клей, например дихлорэтан. Однако надо понимать, что для этого необходимо разобрать ТЭН, а это трудоемкое занятие.

С помощью контроллера ACS установите рычаг в минимальное положение. Холодный воздух должен дуть. Если перевести на максимум, а потока не будет, это говорит о неисправности нижней заслонки, отвечающей за подачу теплого воздуха. Но нужно смотреть, закрывается ли верх. Если нет холодного потока, то он закрыт. Еще одна возможная причина — заедание. Происходит это из-за банального перекоса или заклинивания из-за ржавчины. Можно попробовать снять центральный дефлектор, залезть на демпфер руками и попробовать его там сдвинуть. Другой элемент может быть не полностью открыт или закрыт. В этом случае проще всего заменить демпфер на новый, более качественный.

Вывод

Как видите, если печка ВАЗ-2110 (карбюраторная или инжекторная) плохо греет, в первую очередь нужно понять, в чем причина неисправности. Решение этой проблемы может занять как несколько минут (например, отключение датчика температуры), так и целый день (снятие обшивки и ремонт или замена минимоторного редуктора). Можно с большой уверенностью сказать, что любая неисправность рано или поздно проявится. Дело тут, скорее, не в халатности водителя, а в качестве сборки. Тем не менее, Волжский автомобильный завод выпускает весьма сносную автомобильную технику. Ну в принципе и все что можно рассказать о том какие бывают проблемы с печкой и как бороться с такими неисправностями.
