Как сделать сабвуфер своими руками

Содержание

• Разновидности коробов
• Инструменты и материалы
• Как сделать короб для сабвуфера
  • Как рассчитать короб
  • Как собрать
  • Чертежи
  • Как подобрать динамики
  • Как установить
• Внутренняя отделка
• Оформление
• Самостоятельный ремонт
• Тематическое видео

Короб – это одна из важнейших функциональных частей низкочастотного динамика. Без этого незаменимого элемента конструкции сабвуфер попросту будет гонять воздух, понижая процент текущего коэффициента полезного действия. Кроме того, короб помогает аккуратно спрятать полезную часть аудиосистемы, без каких-либо жертв ее общему дизайну.

Смысл правильного расчета такого изделия заключается в необходимости проектировки оформления динамиков, которое впоследствии будет устраивать вас не только музыкальными качествами полученной системы, но и внешним видом. В данном руководстве собраны все полезные советы и подробные рекомендации, отвечающие на вопрос о том, как сделать сабвуфер своими руками.

Разновидности коробов

Согласно конструкционным особенностям, акустическое оформление подразделяется на несколько основных видов:

1. Закрытое.
2. Фазоинвертор.
3. Полосовой громкоговоритель.

Закрытый короб – это самый популярный вариант оформления сабвуфера. Большинство владельцев аудиосистем отдает предпочтение данному виду вследствие простоты подобных изделий. Звуковые колебания, возникающие в замкнутой конструкции, изолируются от окружающей среды, а затухающая частота гасится об стенки, создавая объемный эффект. Основной недостаток закрытых коробов проявляется из-за фактора распределения энергии: усилия, воздействующие на внутреннюю часть системы оформления, способствуют теплоотдаче, негативным образом сказывающейся на качественных параметрах динамика.

Инструменты и материалы

Перед началом работ по изготовлению короба для сабвуфера своими руками следует определиться с набором используемых инструментов и материалов. Также нужно выполнить определенные расчеты, нарисовать чертежи, а также сформировать собственное пошаговое руководство, в обязательном порядке следуя ему в дальнейшем.

Для изготовления системы оформления для низкочастотного динамика можно использовать различные виды материалов. Изделия, созданные руками народных умельцев, как правило, выполнены из фанеры, ДСП или МДФ. На более профессиональном рынке пользуются спросом короба из прозрачного пластика или стекла, которые позволяют придать современный вид готовой конструкции. Однако аудиосистемы, заключенные в древесину, помимо достойного внешнего вида получают существенные бонусы к качественным характеристикам звучания. Перед началом работ важно определиться с местом, на котором будет установлен самодельный ящик.

В нашем случае процедура изготовления короба для сабвуфера своими руками потребует следующие инструменты и материалы:

• Динамик 10 на 12;
• Защитные решетки и розетки;
• Набор кабелей;
• Многослойная фанера толщиной 20мм;
• Лист ДВП;
• Эпоксидный клей;
• Кисточка;
• Стеклоткань;
• Строительный или обычный скотч;
• Шурупы по дереву;
• Ручная дрель;
• Лобзик.

Весь набор можно приобрести в крупном строительном магазине – буквально за один заход.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

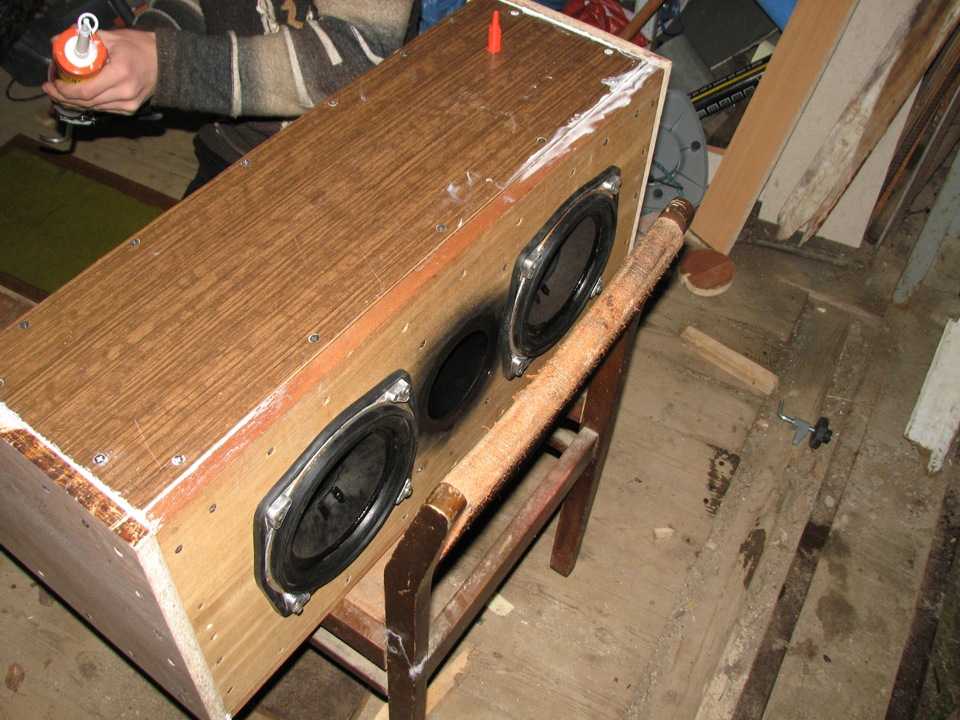

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

• Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
• Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
• Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
• Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

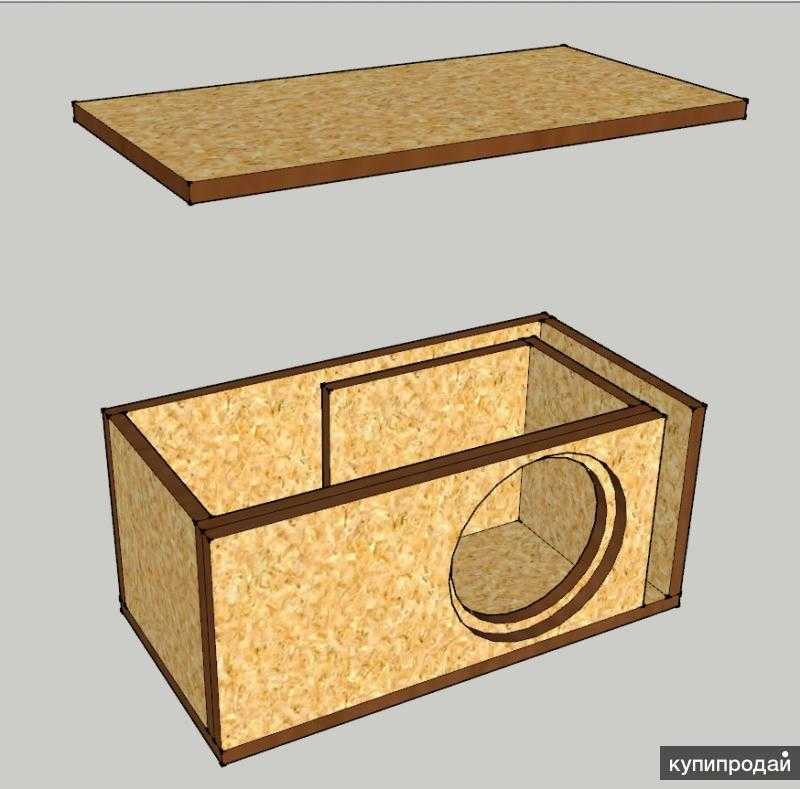

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

• Ширина – 700мм;
• Высота – 450мм;
• Глубина – 260мм;
• Передняя и задняя панели – 700/450мм;
• Левая и правая панели – 450/260мм;
• Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

• Частота резонанса;
• Добротность;
• Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

• Внутреннюю обшивку автомобиля;

• Плоскость пола багажного отсека;

• Отдельное место, габариты которого соответствуют размерам системы;
• Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.

Внутренняя отделка

По окончании сборки, следует озаботиться защитным покрытием корпуса, и внутренних частей изделия:

• Внешние плоскости покрываются лаковой пропиткой;
• Внутренние части конструкции нужно проклеить противовибрационным материалом;
• Стыки и места креплений плоскостей повторно проклеиваются или пропитываются каким-либо прочным составом с особым вниманием.

Профессионалы по сборке коробов используют большее количество противовибрационного материала, покрывая им не только внутренние, но и внешние части изделия. Таким образом, низкие частоты начинают звучать намного лучше.

Оформление

Внешний вид вновь собранного короба должен обладать сходством с общим интерьером автомобиля. Изделия из пластика или стекла практически не нуждаются в доработке, так как подобные материалы хорошо сочетаются со стилем современных транспортных средств. Деревянные конструкции – намного более заметные и выделяющиеся элементы, которые следует в обязательном порядке привести в достойный вид. Сделать это можно посредством обычной краски, ткани или противовибрационного материала.

Покрыв такими составами внешние плоскости короба, вы получите хорошо смотрящееся на своем месте устройство.

Самостоятельный ремонт

Базовый ремонт аудиосистемы, установленной в транспортном средстве, может производиться даже человеком, не обладающим какими-либо внушительными знаниями из соответствующей области. Существует несколько типов поломок, вследствие которых сабвуфер вдруг перестает работать:

• Механические повреждения конструкции;
• Выгорание головки вследствие попадания недопустимой частоты;
• Поломка диффузора;
• Поломка колонок.

Ремонт громкоговорителя – это простейшая задача, не требующая особых навыков или умений. На начальном этапе выполнения ремонтных работ следует отсоединить катушку, соблюдая особую аккуратность. После демонтажа катушки, размотайте витки старой проволоки, сосчитав их количество. Затем следует замерить диаметр провода с помощью микрометра или штангенциркуля. Выполнить перемотку катушки можно посредством обычных полосок тонкой бумаги – вставляйте их по кругу в местах монтажа устройства. Таким образом, вы обеспечите равномерный зазор.

Тематическое видео

Процедура самостоятельной сборки короба для сабвуфера подробнейшим образом рассматривается в данном видеоролике. Мастер своего дела на примере показывает все этапы выполнения работ, а также указывает на возможные ошибки.

Сабвуфер своими руками. Как сделать активный саб в домашних условиях

Автор admin На чтение 8 мин Просмотров 6.8к. Опубликовано 26.09.2018

Низкочастотная акустическая система является составной частью любого звукового комплекса. Сочные и насыщенные басы заставляют по-иному звучать колонки для музыкального центра, компьютера или автомобильного салона. Басовую колонку можно купить в специализированном магазине или сделать самостоятельно. Акустика любого типа бывает – пассивная и активная. Пассивная колонка представляет собой ящик, в котором установлен низкочастотный динамик. На одну из стенок конструкции выведены клеммы для подключения внешнего источника звукового сигнала.

Как правило, для работы пассивной конструкции требуется усилитель низкой частоты, так как большинство устройств для воспроизведения звука не обеспечивают уровень сигнала, достаточный для нормальной работы мощного громкоговорителя. Любую акустическую систему можно сделать самостоятельно, но для изготовления активной колонки потребуется усилитель. Чтобы изготовить сабвуфер своими руками нужно сначала приобрести низкочастотный динамик, так как расчёты корпуса выполняются по электродинамической головке.

Содержание

1. Пассивный сабвуфер своими руками
2. Как сделать мощный сабвуфер своими руками
3. Из чего можно сделать сабвуфер
4. Как сделать маленький сабвуфер
5. Схема активного сабвуфера своими руками

Пассивный сабвуфер своими руками

Как сделать простой пассивный сабвуфер. Такая конструкция представляет собой корпус, в котором установлена низкочастотный динамик. Объём корпуса обычно измеряется в литрах и зависит от диаметра динамической головки и конструкции корпуса. На корпусе пассивной колонки нет никаких регулировок, а на задней или боковой стенке находится контактная колодка для подключения источника звукового сигнала.Ящик для низкочастотной колонки может быть изготовлен по одной из трёх схем:

• Закрытая конструкция
• Акустический фазоинвертор
• Бандпасс

Закрытая конструкция ящика является самым простым решением. Объём корпуса легко высчитывается, а сборка конструкции не представляет сложности даже для начинающего мастера. Чтобы сделать самодельный саб потребуется небольшое количество деталей простой формы. Верхнюю, нижнюю и две боковых стенки можно вырезать одинакового размера. В передней стенке вырезается отверстие для установки динамика, а в заднюю стенку врезается колодка с контактами.Внутренний объём закрытого ящика зависит от типа громкоговорителя. Габариты корпуса низкочастотной колонки можно определить из следующей таблицы:

• Динамик 20 см – 8-12 литров
• Динамик 25 см – 13-14 литров
• Динамик 30 см – 25-38 литров
• Динамик 38 см – 39-58 литров

Кроме простой конструкции закрытый ящик выдаёт чёткий, быстрый бас и обладает сравнительно ровной амплитудно-частотной характеристикой.

Как сделать сабвуфер своими руками схема. На рисунке изображена акустическая низкочастотная система, рассчитанная под громкоговоритель 15 дюймов или 38 санитметров. Корпус изготовлен из материала толщиной 20 мм. Переднюю стенку рекомендуется сделать двойной толщины. Колодку с контактами для подключения кабеля от источника звука можно установит на задней стенке устройста. Для увеличения акутического объема колонки, её внутренность заполняется демпфером. Для этого можно использовать обыкновенную вату, которая набивается в марлевый мешок, или синтепон. На нижнюю стенку нужно привернуть саморезами резиновые ножки. Как изготовить сабвуфер закрытого типа. После того, как выбор динамической головки сделан, нужно подготовить материал.

Для низкочастотных акустических систем обычно используется многослойная хорошо проклеенная фанера или мелкодисперсная фракция (МДФ). Для домашней колонки можно так же использовать ДСП. В автомобильную акустику этот материал лучше не применять, так как от постоянной тряски и вибрации и повышенной влажности крепёжные элементы будут самопроизвольно выворачиваться, и колонка может разрушиться. При сборке мощной акустической системы фанеру, даже многослойную, использовать не рекомендуется. При сильной вибрации конструкции фанерный ящик будет резонировать, что создаст неприятные звуковые обертоны при прослушивании музыки.

Как сделать мощный сабвуфер своими руками

Чтобы собрать мощный сабвуфер своими руками можно воспользоваться конструкцией колонки с акустическим фазоинвертором. Принцип работы акустического фазоинвертора объясняет следующий пример. При подаче на динамик синусоидального сигнала звуковой частоты, на положительную полуволну происходит движение диффузора вперёд, а на отрицательную – назад. Поэтому излучаемые волны находятся в противофазе. Акустический фазоинвертор, благодаря своей конструкции,«переворачивает» отрицательную полуволну и отражает её на слушателя. Таким образом, человек воспринимает две фазированные полуволны. При этом громкость акустической системы возрастает.

По сравнению с закрытым ящиком уровень громкости фазоинверторной конструкции будет больше в 1,5-2 раза.Это происходит за счёт высокого КПД. Добиться, в конструкции, идеального совпадения по фазе двух полуволн очень сложно. Поэтому при прослушивании музыки на акустической системе с фазоинвертором, бас будет не такой чёткий, как из закрытого ящика, а немного «размазанным». Конструкцию с акустическим фазоинвертором можно сделать самостоятельно.

Делаем сабвуфер своими руками. Внутренний объём колонки с фазоинвертором, для одного типа громкоговорителя, примерно в два раза больше, чем для закрытого ящика. Для динамика диаметром 8 дюймов (20 см) объём колонки с фазоинвертором будет от 20 до 35 литров, а для громкоговорителя 12 дюймов (30 см) – 45-80 литров. Причём это «чистый» объём, исключающий место занятое динамической головкой. Акустический фазоинвертор (ФИ) может иметь форму щели. В этом случае его внутренняя часть образуется дополнительными плоскостями, которые образуют отражающие поверхности. Настройка акустического ФИ определяется резонансной частотой динамической головки, поэтому бесполезно начинать делать корпус, не имея громкоговорителя с известной резонансной частотой. Частота резонанса ФИ должна быть на 1/3 ниже частоты резонанса динамика.

Для расчёта размеров плоскостей существуют специальные формулы. Щелевой инвертор фазы не допускает возможности точной настройки или перестройки по частоте. Поэтому, при изготовлении низкочастотной колонки по чертежу нужно строго соблюдать все указанные размеры. Для повторения конструкции лучше подойдет колонка с цилиндрическим фазоинвертором. Это два отрезка пластмассовой трубы, один из которых может перемещаться внутри другого. Такая конструкция позволяет выполнить настройку фазоинвертора, перемещая подвижную секцию, тем самым изменяя его площадь. Используя вариант колонки с цилиндрическим портом можно сделать сабвуфер для кинотеатра своими руками. Цилиндрические инверторы фазы разных размеров можно купить на радио рынке или в специализированных магазинах.

Из чего можно сделать сабвуфер

Чтобы собрать правильный сабвуфер своими руками нужно не ошибиться в выборе материала. Для изготовления акустической системы можно использовать следующий продукт:

• Многослойная (корабельная) фанера
• Мелкодисперсная фракция (МДФ)
• Древесно-стружечная плита (ДСП)

Для изготовления корпуса мощной акустики подойдёт материал имеющий толщину не менее 18 мм. Найти качественную фанеру такой толщины сложно, поэтому лучше использовать МДФ. ДСП использовать можно, но это будет не самый лучший вариант. Этот материал более рыхлый, поэтому со временем, всё крепёжные элементы разболтаются. Кроме того ДСП не отличается хорошей влагоустойчивостью. Он поглощает атмосферную влагу, отчего быстро разрушается.

Панели из МДФ выпускаются разной толщины, они плохо поглощают влагу и надёжно удерживают крепёж. Можно приобрести панели МДФ с покрытием под дорогие породы дерева. Многие фирмы по продаже пиломатериалов бесплатно выполняют раскрой панелей по чертежам или указанным размерам. Передняя панель, где устанавливается динамическая головка нужно сделать двойной. Это позволит обеспечить конструкции большую жёсткость. Две части передней стенки нужно склеить между собой и зафиксировать саморезами. При сборке низкочастотной акустической колонки нельзя экономить на крепеже, поэтому саморезы вворачиваются через каждый 3-5 см. Для сборки корпуса нужно использовать специальные мебельные шурупы. Сначала в местах крепления насверливаются отверстия диметром меньше чем шуруп, затем туда заливается клей и вворачивается крепёж. Если в колонке установлен очень мощный динамик, то все внутренние углы ящика дополнительно укрепляются брусками треугольной формы. Если корпус будет оклеиваться тканью или отделываться другим способом деревянные поверхности нужно обработать лаком. Это повысит устойчивость конструкции к влаге.

Как сделать маленький сабвуфер

Простой компактный сабвуфер своими руками проще всего сделать в виде закрытого ящика, так как размер такой конструкции будет минимальным. При изготовлении басовой колонки учитывается диаметр громкоговорителя. Этот параметр является определяющим в выборе размера колонки. Чтобы сделать мини сабвуфер своими руками нужно использовать динамики небольшого диаметра. Для самодельной низкочастотной колонки подойдут головки 5 или 6 дюймов. Такие небольшие излучатели не способны выдать полноценный и насыщенный бас, поэтому компактные устройства применяются как дополнение к персональным компьютерам или ноутбукам.

Сделать маленький сабвуфер своими руками можно из любого материала, так как мощность малогабаритных динамиков обычно небольшая и не обязательно использовать толстые панели из МДФ или многослойную фанеру. Для увеличения акустического объема внутреннее пространство корпуса заполняется волокнистым материалом. Маленький саб своими руками можно сделать даже из поликарбоната.

Схема активного сабвуфера своими руками

В конструкцию активной акустической колонки, кроме громкоговорителя входит усилитель низкой частоты. Это позволяет подать на устройство слабый сигнал с линейного выхода любого источника сигнала. Как собрать активный сабвуфер. Конструкция колонки может быть любой, но при вычислении объема корпуса нужно будет учесть не только место занимаемое динамиком, но и размеры усилителя.

Самодельный активный сабвуфер можно использовать, как дома, так и в транспортном средстве. Элементная база интегрального исполнения позволяет собирать усилители низкой частоты без глубоких знаний радиотехники. Устройства имеют простую принципиальную схему, не требуют регулировки и после правильного монтажа сразу начинают работать. Небольшой сабвуфер своими руками можно собрать на микросхемеTDA1519A. Она содержит два усилителя низкой частоты. В данной схеме динамик включен мостом, что обеспечивает при питании от автомобильного аккумулятора 15 ватт на выходе. Сигналы с левого и правого каналов суммируются и подаются на регулятор уровня. Для обрезания высоких частот применяется пассивный LC — фильтр. Можно сделать низкочастотную колонку самостоятельно, а можно сделать сабвуфер активным, используя колонку с динамической головкой. Для этого достаточно установить в корпусе усилитель низкой частоты.

Как собрать сабвуфер? Top Полное руководство 2022

• Anthony

В этом посте Hooke Audio расскажет вам Как собрать корпус сабвуфера . Короб сабвуфера должен быть заключен в звукоизоляционную пену, чтобы в корпусе не было щелей и отверстий.

Это предотвратит выход звуковых волн за пределы коробки. Лучше всего использовать дерево при сборке коробки, убедившись, что каждая часть плотно склеена. Обязательно покройте внутреннюю часть коробки звукоизоляционной пеной. Эта пена должна быть достаточно толстой, чтобы закрыть все щели, а также помочь с любыми вибрациями, которые могут возникнуть.

Содержание

• 1 Основные этапы изготовления корпуса сабвуфера
• 2 Как рассчитать размер корпуса сабвуфера?
• 3 Каков объем кубических футов?
• 4 Можно ли разместить сабвуфер в этой коробке?
• 5 Насколько глубока коробка 11×11 дюймов?
• 6 Факторы, которые необходимо учитывать при проектировании корпуса сабвуфера
  • 6.1 Минимальная глубина корпуса
  • 6.2 Минимальная высота и ширина корпуса
  • 6.3 Внутренние размеры
  • 6.4 Свободное место в автомобиле
  • 6.5 Кубический объем = высота x ширина x глубина
• 7 Какой материал лучше всего нужен?
  • 7,1 MDF (Fiberboard средней плотности)
  • 7,2 Фанера
  • 7.3 Стекловолокно
• 8 Как построить сабвуферов
  • 8. 1. Нарисуйте все стены Subwoofer на MDF
  • 8.2 All Paits Cut, используя Table Said Sawpher,

  44444444444444444444444444444444444444444444444444444444444444444444444444444444

  • 8.3 Соедините две передние панели 11” X 11” склеиванием
  • 8.4 Отметьте центральную точку, а затем вырежьте монтажное отверстие
  • 8.5 Для разъема сабвуфера проделайте небольшое отверстие в задней панели
  • 8.6 Все панели должны быть смонтированы вместе
  • 8.7 Нанесите тонкий слой клея на все монтажные поверхности панелей
  • 8.8 Используйте винты для крепления стен друг к другу
  • 8.9 Все зазоры между деревянными панелями должны быть загерметизированы
• 9 Как использовать конструкцию коробки для сабвуфера с ковровым покрытием
• 10 Установка басовой коробки в автомобиле
• 11 Часто задаваемые вопросы
  • 11.1 Из какого дерева лучше всего сделать сабвуфер коробка?
  • 11.2 Из чего сделать корпус сабвуфера?
  • 11. 3 Ящик с отверстиями громче, чем закрытый?
  • 11.4 Какой тип сабвуфера самый громкий?
  • 11.5 Нужно ли переносить ящики для сабвуферов?
  • 11.6 Как сделать так, чтобы мои автомобильные сабвуферы били сильнее?
• 12 Заключение

Основные шаги по изготовлению корпуса сабвуфера

При сборке корпуса автомобильного сабвуфера необходимо учитывать несколько факторов, влияющих на его конструкцию:

• Определите, где в машине вы будете устанавливать коробку.
• Определите форму коробки, будь то стандартная или адаптированная под кузов автомобиля.
• Определите количество динамиков и их размер, которые будут определять громкость бокса.
• Выберите тип коробки: герметичная, вентилируемая или полосовая.

Когда у вас есть вышеуказанная информация, вам нужно измерить, сколько места у вас есть в машине, определяя дальнейшие корректировки размера.

Убедитесь, что вы выбрали подходящий материал, которым в большинстве случаев будет ДВП или фанера. Кроме того, в некоторых сабвуферах вам понадобится демпфирующий материал типа стекловолокна, а если вы решите сделать короб с портами, то вам понадобится пластиковый порт.

Как рассчитать размер коробки сабвуфера?

Важнейшей частью любого проекта являются точные расчеты. Очень важно, чтобы вы изложили свои идеи на бумаге. Здесь вы можете вносить любые изменения и без каких-либо затрат.

Но прежде чем приступить к проектированию корпуса сабвуфера, убедитесь, что вы знаете, сколько места у вас есть в автомобиле. Это важный шаг, который нельзя пропускать. Последнее, что вы хотите сделать, это сделать корпус сабвуфера выше вашего багажника на полдюйма.

Во-первых, проверьте рекомендуемую громкость вашего динамика.

Громкость динамика определяет размер коробки. Вы можете отрегулировать форму и длину корпуса, но объем корпуса сабвуфера изменить нельзя. Фиксируется с жесткими допусками.

Руководство производителя или документы динамика могут помочь вам определить рекомендуемый объем коробки . Вот пример технических характеристик автомобильных динамиков JL 10W1-4, сабвуферов 10W1-8. Давайте возьмем это в качестве примера и используем для наших следующих шагов.

В этой спецификации указаны основные размеры обеих коробок, а также информация о толщине материала. В нашем случае это 0,75″ или 0,625″. Это минимум.

Для стен толщиной менее 0,625 дюйма лучше всего использовать более толстую древесину. Это приведет к тому, что корпус сабвуфера станет неустойчивым и может начать дребезжать.

Прямые заводские рекомендации дадут наилучшие результаты.

Внутренние размеры , указанные в спецификации, не обязательно должны быть точными. Производитель рекомендует 18’’ x 11’’ x 10,25’’. Вы можете отрегулировать размеры, чтобы лучше соответствовать вашему автомобилю, но объем запечатанного бокса не должен превышать 0,75 кубических футов.

Чтобы компенсировать потерю объема, вы можете либо увеличить ширину, либо высоту бокса, чтобы уменьшить его глубину. Вы можете отрегулировать размер окна, чтобы компенсировать ограничения размера динамика.

Вот несколько примеров комбинаций для внешних коробок размером до 0,75 фут3 из материала 0,75″.

Ширина – Высота – Глубина:

• 18″ – 11″ – 10,25″
• 17,5″ – 14″ – 8″
• 12,5″ – 12,5″ – 12,25″

Каков объем кубических футов?

Преобразование кубических футов в дюймы дает ровно 1728. Это постоянное число не подлежит изменению. Это означает, что 12 дюймов x 12 дюймов x 12 дюймов = 1728 кубических дюймов на кубический фут.

Объем данного ящика в нашем примере составляет 0,75 кубических фута и 1296 кубических дюймов.

Не забудьте использовать номер 1728 в качестве отправной точки при изготовлении корпуса сабвуфера.

Допустим, вы хотите поместить сабвуфер 10″ в квадратную коробку, максимально приближенную к диаметру рамы.

Можно ли разместить сабвуфер в этой коробке?

Вы можете видеть, что диаметр монтажного отверстия составляет 9,125 дюйма. Поэтому вам нужно будет умножить это значение на 2 x толщину стены.

9,125″ + 2 x 0,75″ = 10,625″

Как видите, динамик не помещается в корпус размером 10″ x 10″. Если это ваш предел, этот динамик нельзя использовать в вашем автомобиле. Чтобы упростить задачу, давайте сделаем самую маленькую коробку 11 дюймов.

Насколько глубока коробка 11×11 дюймов?

Для расчета внутренней глубины вашего ящика можно использовать следующую формулу:

1296 / ((11″ – 0,75″)x (11″ – 0,75″) = 12,33″ , это ваша внутренняя глубина.

Вам нужно будет умножить глубину внешней коробки на 2 x толщину стенки.

12,33″ + 2 x 0,75” = 13,83″s

Вы можете увеличить глубину до 14″. Это не повлияет на качество звука и облегчит дальнейшие расчеты.

Вы также должны добавить 2 дюйма к глубине перегородки, на которой будет установлен сабвуфер. Таким образом, в этом примере общая глубина коробки составляет 16 дюймов.

Для мощных сабвуферов, установленных в коробах из тонких материалов, перегородка или стенка двойной толщины должны использоваться только в верхней части коробки.

После того, как вы узнали размеры корпуса сабвуфера,

11″ (ширина) x 11″ (высота) x 16″ (глубина)

Теперь пришло время рассчитать фактические размеры всех шести элементов.

Передняя и задняя стенки имеют размеры 11” x 11”

Боковые стенки требуют вычитания толщины материала и соответствующей регулировки.

2 шт. 11″ x (16″ – 0,75″ – 2,75″) = 11″ x 12,5″

2 шт. (11″- 2 x 0,75″) + (16″- 0,75″- 2,75″) = 90,5″ x 12,5″

Вот как можно рассчитать правильный объем герметичного контейнера.

Вы можете сделать коробку произвольной формы или вентиляцию с несколькими отверстиями. Если вы заинтересованы в изготовлении коробки, пожалуйста, создайте пример проекта на бумаге. Это поможет вам понять соотношение размеров.

Вам также может понадобиться программное обеспечение для проектирования. Для быстрого проектирования различных корпусов сабвуферов я использую WinISD (ссылка открывается в следующем окне).

Чтобы получить дизайн корпуса сабвуфера, который подходит по всем размерам, вам необходимо заполнить следующую информацию: тип корпуса, драйвер сабвуфера.

Когда у вас будут правильные размеры стенок сабвуфера, вы можете перенести их на материал.

Факторы, которые следует учитывать при проектировании корпуса сабвуфера

Вам необходимо учитывать размеры корпуса сабвуфера , который вы ищете, и место, где он будет расположен, особенно если пространство в вашем автомобиле ограничено. Корпус сабвуфера , для которого вы собираете корпус, является еще одним важным фактором. Каковы требования к минимальной глубине и максимальному корпусу для корпуса этого сабвуфера? Давайте подробнее рассмотрим эти факторы:

Минимальная глубина ящика

Глубина ящика — это расстояние от передней до задней части. Добавьте 2 дюйма к измерению глубины корпуса сабвуфера , чтобы определить минимальную глубину корпуса. Это минимальная глубина, с которой вам нужно будет работать.

Минимальная высота и ширина коробки

Вы можете измерить диаметр корпуса сабвуфера, чтобы определить его минимальную высоту и ширину. Или обратитесь к инструкциям в руководстве. Если вы планируете монтировать решетку, вам понадобится дополнительное место.

Внутренние размеры

Добавьте двойную толщину древесины к внешним размерам, чтобы получить внутренние размеры. В нашем примере используется 3/4″ МДФ. Следовательно, вам нужно будет вычесть 2×3/4″ из каждого измерения. Эти внешних размеров можно использовать для расчета внутреннего объема в кубических дюймах.

Свободное место в вашем автомобиле

Мы подумали, что было бы полезно собрать подробную информацию о том, как сделать корпус сабвуфера на заказ.

Вы можете настроить свою аудиосистему, научившись собирать корпус сабвуфера . Вам понадобится всего несколько основных инструментов и различные материалы. Оборудование уже включено.

Кубический объем = Высота x Ширина x Глубина

Поскольку большинство производителей рекомендуют кубические футы, конвертируйте полученное значение в кубические футы. Для этого разделите кубические дюймы на 1728. Убедитесь, что ваш внутренний том такой же, как у производителей. Если это не так, отрегулируйте соответственно. После того, как вы внесли все коррективы, вы можете определить окончательные размеры и приступить к сборке коробки.

Какой нужен лучший материал?

Вы должны убедиться, что конструкция корпуса сабвуфера максимально жесткая и не должна изгибаться при его сборке.

При использовании более тонкого материала для небольших герметичных коробок не должно возникнуть проблем. Тем не менее, это может создать больше проблем, когда вы делаете вентилируемую коробку или бандпасс.

3/4″ или 0,75 дюйма — рекомендуемая двойная толщина для этого материала. Вы можете использовать древесину толщиной 1/2 дюйма или 5/6 дюйма для небольших сабвуферов, таких как 6,5 или 8 дюймов. Однако я предпочитаю 3/4 дюйма.

Вам может быть интересно, какой материал лучше всего подходит для коробов сабвуферов. Вариантов много, остановимся на самых популярных.

МДФ (древесноволокнистая плита средней плотности)

МДФ — наиболее распространенный материал, используемый для стандартных корпусов. Эта искусственная древесина чрезвычайно прочная и плотная, что помогает улучшить качество звука.

Очень легко резать и собирать, что мне больше всего нравится. МДФ идеально подходит для помещений с повышенной влажностью и суровыми зимами, поскольку не деформируется и не расширяется. МДФ также является шумоизоляцией, потому что он толстый.

Одним из основных недостатков МДФ является его вес. Для небольших коробок это не имеет значения, если только вам не приходится носить их с собой каждый день. Но это критично для многодрайверных конструкций.

Сабвуферы с 2 или 3 большими динамиками могут весить более 200 фунтов. Эта статья содержит обзор веса для нескольких типов динамиков и коробок.

Фанера

Другой популярный материал для изготовления корпусов сабвуферов — фанера. Фанера легче МДФ и достаточно прочна, чтобы не греметь. Убедитесь, что фанера не имеет дефектов поверхности, которые могут вызвать вибрации и дребезжание стенок.

Стекловолокно

Стекловолокно — отличный выбор для легких конструкций. Его также можно использовать для создания сложных и индивидуальных форм.

Как собрать коробку для сабвуфера

Когда у вас есть проект и все материалы, пора приступить к изготовлению самой коробки.

Вам понадобится прочный клей, шурупы для листового металла и герметик, чтобы собрать корпус сабвуфера . Я использую Elmer’s Professional и добился отличных результатов с МДФ. Он прочный и заполняет небольшие зазоры отличным герметиком.

Однако клея недостаточно. Винты необходимы, чтобы сделать коробку прочной. Тем не менее, винты для листового металла не следует использовать слишком долго. Двух дюймов будет достаточно. Я использую крепеж Hillman, и они хорошо работают со стенами любой толщины.

Коробки сабвуфера не должны крепиться гвоздями. Со временем они ослабнут из-за вибраций.

Между стенами также следует установить скобы. Также следует установить распорки между стенами. Они добавляют стабильности вашей коробке, особенно если у вас несколько драйверов.

Используйте деревянные планки размером 2 x 2 дюйма, чтобы приклеить их между стенками. Они лучше всего подходят для больших коробок, но я использую их все время.

Начнем с изготовления коробки.

Начертите все стенки сабвуфера на МДФ

Все внешние размеры должны быть сняты для панелей короба из МДФ. Всего должно быть 7 штук, 6 стен и 1 дополнительная панель для установки драйвера. На основе наших предыдущих расчетов у вас будет:

• 3 шт. – 11’’ x 11’’ – верхняя часть и задняя часть
• 2 шт. – 11″ x 12,5″ – боковые стенки
• 2 шт. – 9,5″x12,5″ – боковые стенки

Все детали можно разрезать с помощью настольной пилы.

Вы можете разрезать все панели с помощью настольной пилы. Вам не нужна настольная пила, чтобы делать прямые пропилы. У меня нет настольной пилы, и я использую эту циркулярную пилу Makita с тройным твердосплавным лезвием. Отлично работает с МДФ.

Все срезы должны быть квадратными. При резке МДФ вы получите много пыли. Если вы работаете на улице, стоит носить маску. Обязательно защитите глаза очками.

Соедините две передние панели 11 x 11 дюймов склеиванием

Соедините две панели 11 x 11 дюймов и удвойте двойной толщины , чтобы получить переднюю стенку корпуса сабвуфера конструкции .

Покройте всю панель чрезвычайно прочным клеем для дерева. Клей Franklin International 5005 Titebond II Premium Wood Glue был моим фаворитом и обеспечивает прочное соединение на больших площадях.

Не оставляйте зазоров и открытых краев. Это может привести к стуку. Держите детали вместе, пока они не высохнут, с помощью нескольких шурупов для листового металла.

Достаточно оставить его снаружи не менее чем на два часа, прежде чем я прорежу монтажное отверстие.

Отметьте центральную точку, а затем вырежьте монтажное отверстие.

После высыхания найдите центральную точку на приклеенной панели. Отметьте вокруг него круг диаметром 9,5 дюймов. Чтобы использовать шаблон отверстия для сабвуфера, он должен быть у вас. Вы также можете использовать циркуль, чтобы отметить, если у вас нет шаблона.

Сделайте небольшое отверстие в центре круга. Вы должны убедиться, что отверстие достаточно большое, чтобы в него поместился стандартный нож для лобзика. Я использую сверло на 1/2″, чтобы подогнать лезвия.

Проделайте монтажное отверстие в двойной панели. Лобзик — лучший инструмент для этой задачи, и с ним у вас есть отверстие для низкочастотного динамика.

Для разъема сабвуфера проделайте небольшое отверстие в задней панели.

Вам потребуется проделать отверстие в задней панели. В это отверстие вы поместите клеммную чашку сабвуфера . Это будет зависеть от того, какая у вас модель терминала.

Это экономит время и позволяет дождаться высыхания панелей, прежде чем устанавливать контактную крышку . Как только у вас будет готово отверстие для терминала, пока не устанавливайте его. Вы покроете коробку ковром после того, как закончите застилать ее.

Все панели должны быть смонтированы вместе

Пришло время скрепить все панели вместе. Я начну с задней части коробки, а затем перейду к небольшим стенкам. Конечный результат: я закрываю все стены фасадом из двойной панели.

Обязательно просверлите отверстия по краям панелей, прежде чем прикручивать к ним винты. МДФ имеет тенденцию раскалываться, если вы прикрутите его слишком близко друг к другу.

Сверлю отверстия сверлами 5/64. Расстояние между ними составляет от 5 до 6 дюймов.

Нанесите тонкий слой клея на все монтажные поверхности панелей

После того, как вы просверлите все отверстия, приклейте все монтажные поверхности. Вы должны правильно заделать все зазоры. Лучше использовать больше клея, чем меньше, для корпуса сабвуфера , дизайн . После крепления корпуса можно удалить лишний клей.

Используйте шурупы для скрепления стен

Привинтите всю коробку, используя предварительно просверленные отверстия. Для боковых стенок и задней части коробки я использую винты #6×2” или #7×2”. Однако для передней части коробки из-за ее толщины 1,5 дюйма я использую номер 3”. Это самая важная часть дизайн корпуса сабвуфера . Не должно быть 2”. МДФ требует, чтобы используемые винты были длиннее остальных.

Это был последний шаг в создании коробки. Пока вы довольны конечным результатом, это была хорошая работа. Я оставлю коробку сохнуть на пару часов после этого шага. Это последние шаги, чтобы закончить коробку.

Все щели между деревянными панелями должны быть загерметизированы

После полного высыхания клея я герметизирую все внутренние стыки силиконовым герметиком. Это закроет все щели, оставшиеся в клее.

Я замазываю все углы и оставляю коробку до полного высыхания до следующего дня. Некоторые силиконы могут сохнуть до 48 часов. Следующим шагом будет покрытие корпуса сабвуфера дизайном . Это будет сделано только снаружи.

Как использовать дизайн корпуса сабвуфера с ковровым покрытием

Я использую лезвие бритвы, аэрозольный клей и линейку, чтобы покрыть корпус сабвуфера.

Измерьте ковер, чтобы определить правильный размер.

Первым шагом является предварительная обрезка ковра по размеру коробки.

В данном случае я взял кусок ковра размером 43″ x 70″, и он покроет всю прямоугольную коробку.

Можно использовать весь ковер, но я не люблю, чтобы он был слишком большим на моем столе. Поэтому я использую эту формулу, чтобы рассчитать, сколько ковра мне действительно нужно.

Ширина ковра равна ширине спереди плюс длина боковых стенок

11″ + 2×16″ = 43″

Длина ковра равна расстоянию от передней части до периметра ящика, плюс одна сторона для нахлеста.

11″ + 2 x 16″ + 11″ + 16″ = 70″

На вольер постелить ковер.

Теперь давайте покроем коробку ковром, как только у вас будет готов ковер.

Всегда лучше увидеть ковролин лично, поэтому видео ниже покажет вам шаг за шагом весь процесс.

Поместите клемму провода в монтажное отверстие

После того, как вы почти закончили коробку, пришло время поместить в отверстие клеммную колодку сабвуфера. Чтобы предотвратить утечку воздуха, я использую 1/2-дюймовые винты и силиконовый герметик 9.0009 изнутри.

Подсоедините клемму провода к корпусу сабвуфера

Затем подключите кабель сабвуфера к разъему внутри корпуса. Убедитесь, что терминал надежно прилегает к задней стенке. Он может стать самой слабой частью герметичного динамика и испортить весь проект. Вы также должны помнить, что провод должен быть как можно более коротким и прямым. Провод не должен греметь в коробке из-за вибраций.

Полифилл внутри корпуса

У меня есть провод в коробке, и я заливаю его . Я не собираюсь заливать всю коробку, а только бока и заднюю часть аэрозольным клеем, чтобы водитель мог дышать и не перегревался.

Басовый ящик наполнен достаточным количеством проволоки, чтобы свободный провод не терся о стены. Тем не менее, лучшее, что я заметил, это звук. Бас более глубокий, потому что полифилл поглощает звук.

Проверьте это, установив корпус сабвуфера внутрь корпуса

После того, как коробка будет запечатана и подключена к динамику, установите его в корпус и проверьте корпус сабвуфера.

Перед тем, как ввинтить динамик в коробку, на его нижнюю часть следует положить резиновую прокладку. Это предотвратит утечку воздуха из корпуса.

Установите корпус сабвуфера в монтажное отверстие. Убедитесь, что прокладка не торчит. 1-дюймовые винты для гипсокартона используются для крепления корпуса сабвуфера. Потому что двойная толщина передней панели 1,5 дюйма, лучше использовать более короткие винты.

Установите бас-бокс в машину

Радио включится, когда вы возьмете бас-бокс в машину. Вставьте провод динамика в клеммную колодку. Не увеличивайте внутренний объем слишком сильно в начале.

Хотя для достижения наилучших результатов может потребоваться настройка фильтров кроссовера и усилителя, я уверен, что вы останетесь довольны конечным результатом, если уделите внимание каждой детали.

Часто задаваемые вопросы

Из какого дерева лучше всего делать корпус сабвуфера?

МДФ является наиболее популярным и лучшим материалом для изготовления сабвуферов по нескольким причинам. Эта инженерная древесина очень долговечна. Он прочный и толстый, что помогает добиться оптимального качества звука в корпусе сабвуфера , в отличие от более тонкой доски, которая позволяет звуку отражаться и искажаться.

Из чего сделать корпус сабвуфера?

Ограждения должны быть изготовлены из массивной, прочной древесины. В отличие от конкретных древесностружечных плит, мы предпочитаем MDF (древесноволокнистая плита средней плотности) или Medite (древесноволокнистая плита высокой плотности) или цельные, тяжелые и непористые. 3/4″ (19мм) рекомендуется МДФ; тем не менее, 1/2-дюймовый (12,5 мм) МДФ подходит для вуферов размером 8 дюймов и меньше.

Ящик с отверстиями громче, чем запечатанный?

Если вы предпочитаете, чтобы ваша музыка была «гулкой», сотрясающей панели кузова вашего автомобиля, вы можете подумать о перфорированном (вентилируемом) корпусе. Когда корпус сабвуфера сконструирован с подходящим внутренним объемом и настроен на правильную частоту , эти корпуса часто звучат громче, чем герметичный корпус.

Какой тип сабвуфера самый громкий?

Поскольку внутри конструкции имеется больше места для прохождения воздуха и расширения звуковых частот, ящики с отверстиями могут издавать более громкий звук. Если вам нравится более реалистичный звук с минимальной тряской, идеальной альтернативой будет герметичная коробка.

Нужно ли портировать коробки для сабвуферов?

Коробки с портами для сабвуферов предлагаются клиентам, которые хотят улучшить басы, мощность и мощность всей звуковой системы; портированные сабвуферы — это то, что вам нужно. Коробки с портами значительно больше герметичных коробок и имеют более высокую энергоэффективность.

Как сделать так, чтобы мои автомобильные сабвуферы били сильнее?

Вы также можете внести простые изменения в корпус сабвуфера , чтобы увеличить его мощность. Замените крошечный конус перед корпусом сабвуфера , звуковую катушку или приобретите новый корпус сабвуфера. Если вы не хотите прилагать много усилий, выключите громкость и играйте музыку со средними басами.

Заключение

Изготовление корпуса сабвуфера — отличный способ улучшить звучание аудиосистемы вашего автомобиля. Хорошо спроектированный корпус сабвуфера увеличит басовую характеристику вашей автомобильной стереосистемы и улучшит общий звук. Есть несколько вещей, которые следует учитывать при проектировании и сборке корпуса сабвуфера. Не волнуйся. Это не так сложно, как кажется. Вы можете создать идеальный корпус для сабвуфера самостоятельно, используя несколько инструментов и терпение.

Как сделать корпус сабвуфера громче: усиление басов [2022]

Корпус сабвуфера содержит внутренние компоненты, но если вы не знаете, какой тип выбрать, вы можете мешать звуку, которым вы могли бы наслаждаться из вашего сабвуфера. . Если вы чувствуете, что ваш сабвуфер не реализует свой потенциал, наши специалисты научат вас, как сделать сабвуфер громче.

Как сделать сабвуфер громче?

Есть несколько способов сделать ваш сабвуфер громче, но первый шаг — выяснить, какой у вас тип, о чем наши специалисты расскажут ниже.

Определите тип корпуса сабвуфера

Существует три типа корпусов сабвуфера, каждый из которых имеет свои преимущества и недостатки. Первый — это герметичный корпус, который будет воспроизводить более точные басы, или некоторые могут ссылаться на более плотный бас, который намного чище. Однако, в отличие от корпусов с вентиляцией или портами, герметичный корпус не такой громкий и гулкий.

Поэтому герметичный корпус лучше для тех, кто любит четкие басы и небольшой профиль. Вентилируемый корпус обеспечивает громкие басовые удары, но с меньшей точностью. К счастью, вам не придется жертвовать одним ради другого, если вы выберете полосовые корпуса, которые представляют собой комбинацию обоих. Он имеет две камеры, одну с портом и одну герметичную, чтобы дать вам лучшее из обоих миров.

Замена корпуса сабвуфера

Ключ к тому, как сделать корпус сабвуфера громче, зависит от его типа. Если вы понимаете, что у вас неправильный тип сабвуфера для ваших музыкальных предпочтений, вы всегда можете заменить его.

Есть сабвуферы, которые хорошо работают во всех типах корпусов, но есть и такие, которые оптимизированы только для одного типа. Прежде чем заменять весь корпус, убедитесь, что ваш сабвуфер подходит для того типа корпуса, который вам нужен.

Если вас устраивает тип корпуса, но вы просто хотите улучшить звук, вы можете сделать несколько вещей, которые наши специалисты расскажут ниже.

Материал с полифиллом

Для герметичных корпусов одним из способов улучшения звука является заполнение корпуса полифиллом. Полифил — это материал, который замедляет поток воздуха внутри сабвуфера, обеспечивая более плотное и чистое воспроизведение басов, чем раньше.

Поглощая звуковые волны [1] внутри сабвуфера, вы также можете уменьшить искажения. Вы даже можете попробовать наполнить герметичные корпуса динамиков полифиллом, чтобы улучшить реле средних частот.

Регулировка размещения сабвуферов

Размещение автомобильного сабвуфера под сиденьем даст вам непосредственный опыт прослушивания басов, а размещение сабвуфера в багажнике отразится на грохочущих басах по всему салону.

Если вы ищете место для сабвуфера в системе домашнего кинотеатра, то наши эксперты рекомендуют разместить его в передней части комнаты, чтобы проецировать звук прямо на ваше место. Тем не менее, размещение вашего сабвуфера очень гибкое, и вы можете экспериментировать, играя на сабвуфере за диваном или даже рядом с вами, чтобы найти свое любимое место.

Размещение также зависит от направления стрельбы подводных лодок. Если у вас есть сабвуферы, направленные вниз, басовые сигналы будут вибрировать сквозь пол, и в этом случае они могут работать лучше, чем сабвуферы, направленные вперед, если вы решите разместить их за своим сиденьем.

(Если вы ищете беспроводной сабвуфер для удобного размещения, вы также можете рассмотреть рассмотренный нами Sonos Sub Gen 3)

Правильно настройте свой блок и сабвуфер вместе настроить его. Ключом является правильное размещение и настройки для оптимизации его производительности. Правильные настройки будут разными для всех, так как стандарты серьезного меломана будут отличаться от стандартов обычного слушателя.
