Схема Подключения Птф Через Реле

Зотов А.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Смотрите также: Как подключить выключатель света двухклавишный

Для чего нужны противотуманки?

Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле.

Настройка производится при помощи самодельного шаблона, представленного ниже. Вот и всё готово! На работу ПТФ они никак не влияют, но зато их провода будут нам нужны.

Линия совпадения располагается на мм ниже высоты центра ламп. Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Но не забываем и о дорожном просвете автомобиля.

Добавил: Анатолий ,Дата: 26 Фев комментария 4 Рубрика: [ Автолюбителю , Новое на сайте ] О параллельном и последовательном подключении По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом. Вместе с реле нужно купить разъем, чтобы провода аккуратно компоновались, а также дополнительный предохранитель на А, который можно разместить отдельно от общего блока. Улучшить видимость удается при понижении высоты светового луча. В таком случае потребуется добиться правильных углов падения светового потока.

Оценить пользу статьи: 3 голос ов , среднее: 5,00 из 5 Загрузка Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы. Схема параллельного включения противотуманных фар Лампочки одним концом присоединяем на массу автомобиля, а другие концы скручиваем и присоединяем к контакту номер 87 нашего реле. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях.

Установка противотуманных фар своими руками

Оптимальная схема подключения Простое подключение выполняется через выключатель напрямую от аккумулятора. Схема и этапы установки данной оптики — далее в нашей статье. Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками. Протяжка проводки для подключения ПТФ От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Подключение противотуманок Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом.

В этом случае лучше всего работать в гараже, оснащенном смотровой ямой. Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Панель предохранителей и реле.

Как правильно подобрать противотуманки

Каким требованиям должны соответствовать ПТФ? Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто.

Один из них от каждой фары отводим и соединяем друг с другом. Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать?

Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Здесь же устанавливаем амперный предохранитель. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам. Проводку к правой фаре тянем вдоль силовой балки крепления бампера, на ней, кстати, уже имеются фиксаторы для закрепления кабеля. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Еще по теме: Проектирование систем электроснабжения

Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист. Один из них от каждой фары отводим и соединяем друг с другом.

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист. Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Допускается более сложный вариант монтажа, который подразумевает соединение кабелей в системе зажигания.

Архивы статей

Настраивать фару можно при помощи специального ключа, входящего в комплект. Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Впоследствии, если будет принято решение менять центральный блок электроники — вся проводка уже есть. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

Как подключить противотуманки через реле

29.03.2020

Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

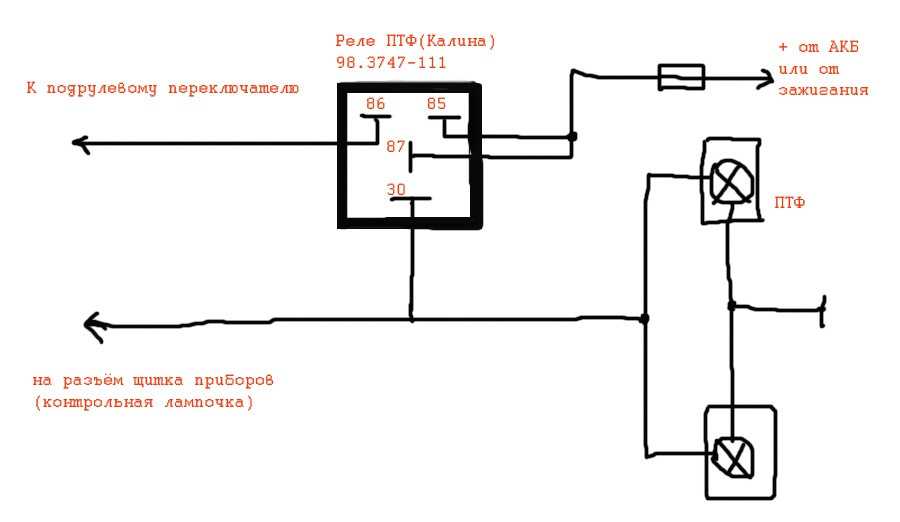

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
2. На второй контакт кнопки подается минус.
3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

• сами ПТФ;
• реле противотуманных фар;
• кнопка включения/выключения фар;
• предохранитель 10 А;
• провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
2. Определяем место расположения кнопки включения/выключения ПТФ;
3. Отмеряем необходимую для подключения длину проводов;
4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
6. Контакт реле 86 в любом удобном месте соединяем с массой;
7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ
” alt=””>

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

1. Самих противотуманок должно быть две штуки — не больше и не меньше.
2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Установка противотуманных фар

В туманную погоду эффективность работы фар заметно снижается. В условиях недостаточной видимости водитель подвергает опасности других участников дорожного движения и пешеходов. Установка автомобильных противотуманных фар упростит обозначение машины на дороге, повысив тем самым безопасность езды. При отсутствии этих элементов в базовой комплектации достаточно подключить их в гараже. Главное – разобраться в правильной последовательности действий.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

1. Количество противотуманок – не более двух штук.
2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

1. Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
2. Выделите место для установки кнопки.
3. Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
4. Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
5. От 85-го контакта выведите провод для кнопки включения.
6. Соедините реле с массой, используя 86-й контакт.
7. Установите противотуманки на бампере.
8. Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
9. Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Как подключить противотуманки через реле?

При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности. Вроде с монтажом самих фар и прокладкой проводов все понятно, но как подключить реле и подключить все вместе с предохранителями. Для этого желательно иметь минимальные знания в электротехнике.

Подготовка к подключению противотуманных фар реле

Инструменты необходимые для подключения реле:

Также понадобится большое количество расходных материалов, таких как изолента, хомуты, клеммы, термоусадки, гофра. Эти материалы обеспечат соединение проводов и их долговечность во время использования.

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

• 1-ый коммутирующий – блок предохранителей;
• 2-ой коммутирующий – противотуманки;
• 1-ый управляющий – кнопка включения/выключения;
• 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

Daewoo Matiz “Зеленый Фонарь” › Бортжурнал › ПОДРОБНОЕ подключение противотуманных фар!(по просьбе Драйвчан)

и так вы собрались поставить противотуманные фары! но не очень понимаете как, вроде в нете инфы по поводу этого много, и схем тоже куча, но предстваим что ППЦ вы не понимаете схемы,

я постараюсь написать очень подробный отчет, что после
Любой человек смог подключить их прям возле дома, и не платит никому денги!
самое Главное Снимите клемы акумулятора!

буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно!
и так начнем! вначале что нам нужно!

1) сами ПРОТИВОТУМАНКИ!

я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!

и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок)
тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!

начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой,
поэтому пишу как делал я)
снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле

тоесть после этих действий у нас уже есть цепь
12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)

далее
контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт( предохранитель ставте ближе к акуму)
пол пути прошли
идем далее
86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод ) было бы неплохо и его на акум протянуть но это не обязательно!

все осталось последнее сами противотуманки,

начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо!
а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)

если противотуманки не работаютприслушайтесь к реле ! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! ( вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставте все в авто)))

надеюсь я правильно обьяснил и понятно! если что забыл спросите в коментах я отвечу!

да и я очень устал писать все это, поэтому пожелейте меня и нажмите МНЕ НРАВИТЬСЯ!
