плюсы и минусы, подключение и настройка

Содержание статьи

1. Как выбрать камеру заднего вида
2. Разрешение
3. Чувствительность к освещению
4. Угол обзора
5. Подбор монитора
6. Принцип работы камеры
7. Преимущества и недостатки
8. Степень защиты
9. Как правильно установить и закрепить транспондер на стекло в машине
10. Особенности установки камеры заднего вида и её настройка
11. Торговый прицеп для выездной торговли: автолавка с галстуком
12. Схема подключения питания
13. К прикуривателю
14. К плафону освещения салона
15. К блоку с предохранителями
16. К аккумулятору
17. Как подключить камеру заднего вида к видеорегистратору

Камера заднего вида к видеорегистратору позволяет более точно следить за дорожной обстановкой. В любом месте можно будет свободно парковаться или просто сдавать задним ходом. Модели отличаются по разрешению, обзору, подключению, поэтому важно рассмотреть все нюансы.

Как выбрать камеру заднего вида

Автомобиль, во время управления, не всегда контролируется на 100 %. К сожалению, для водителя есть темные участки, «слепые» зоны, и без камеры тут не разобраться.

Конечно, когда люди сдают задним ходом, есть возможность следить в зеркало заднего вида, контролировать происходящее с помощью боковых, но даже они не дают полную картину происходящего вокруг машины.

Проблема также кроется в том, что не всегда видно дистанцию до бордюра. К счастью, есть разнообразные камеры низкого, высокого ценового сегмента. Они отличаются по параметру разрешения, угла обзора, сигнала.

Камеры заднего вида не слишком большие

Разрешение

Видеокамера успешно используется, когда разрешение находится на высоком уровне. Даже начинающие водители желают видеть на экране четкое изображение.

Зеркало дает возможность рассмотреть крупные и мелкие объекты, которые находятся на дороге. Проблема кроется лишь в угле обзора. Камера при этом находится в таком месте, что видны все препятствия.

Во время парковки можно рассмотреть бутылки, коробки, ямы и другое. При сдаче задним ходом водитель точно увидит человека, осколки стекла, и даже мелкие шипы.

У большинства моделей разрешение равняется 648×488. С таким показателем можно рассмотреть практически все объекты, которые больше сантиметра. Речь идет про бюджетные камеры. Проблема возникнет только с мелкими линзами.

Разрешение свыше 648×488 является более предпочтительным. Тут открывается возможность увидеть малейшие преграды, некоторые имеют дело с гвоздями, кусочками стекла.

Устройства для парковки с малым разрешением

Чувствительность к освещению

Прежде чем подсоединить устройство для парковки, имеет смысл оценить чувствительность к освещению. Она напрямую зависит от сенсора. Пользователи выбирают модели с CMOS. Данный элемент активно распознает изменения в среде.

При разном освещении регистратор свободно показывает объекты. В темное время суток есть возможность рассмотреть камни, грязь. Важно во время сдачи назад увидеть металлические объекты и стекло.

Угол обзора

Когда подбирается устройство для парковки, оказывается, что производители предлагают товары с различным углом обзора:

• 140°;
• 150°;
• 160°.

Когда водитель начинает крепить устройство для парковки, оказывается, что угол обзора напрямую влияет на видимость.

Когда показатель свыше 160 градусов, у водителя есть возможность рассмотреть объекты, которые находятся впритык к заднему бамперу.

Угол обзора играет важную роль

Подбор монитора

При установке устройства для парковки, есть желание смотреть на большой монитор. К примеру, включается магнитола, можно быстро переключиться на экран и обратно. Даже в спешке с большим монитором легко оценивать ситуацию на дороге.

Принцип работы камеры

Пользователи вводят запрос, как подключить камеру заднего вида к видеорегистратору, и даже не хотят узнать принцип работы. Подобные устройства функционируют за счет сенсора. Именно его чувствительный элемент улавливает все изменения в среде.

Когда они попадают на линзу, есть возможность оцифровать изображение. Далее оно проходит по проводу, легко просмотреть картинку на экране монитора.

Камеры заднего вида имеют такие преимущества:

• простая парковка;
• расширенный кругозор;
• возможность подключения к регистратору.

Преимущества устройств для парковки трудно переоценить

Небольшие минусы:

• дополнительные затраты;
• непростая установка.

Степень защиты

Когда подбирается камера для машины, защищенность должна учитываться в первую очередь. Не все водители понимают, что устройство записи изображения устанавливает в таком месте, что на него воздействует вода, свет и низкие температуры.

Если не учитывать параметр защиты от воздействия окружающей среды, даже самая крутая камера выйдет из строя.

Нет никакого смысла вкладывать в камеру, которая является топовой по параметрам, однако защита находится на низком уровне. Нормой считается стандарт IP67. Такая модель не боится влаги, грязи, снега, и жары.

Защищенность видеокамеры играет важную роль при установке снаружи

Особенности установки камеры заднего вида и её настройка

При установке камеры заднего вида проводятся настройки с целью установления четкого изображения. Когда устройство не распознано, включается синхронизация.

На регистраторе важно выбрать параметры, чтобы выставить качество. Пользователи способны увеличивать яркость либо контрастность. Также у модели выбирается совместимость.

Если все сделано правильно, регистратор автоматически определяет марку и коннектится к устройству видеофиксации.

Для начала установки оценивает интерфейс:

• RCA;
• TV.

В некоторых случаях для устройства требуется дать название. Понятно, что в машине может быть установлено несколько камер. Плюс кроется в том, что большинство производителей регистраторов это учитывает.

Если оценивать бюджетные модели, совместимость происходит лишь с некоторыми камерами.

Схема подключения питания

Подключение камеры происходит по определенной схеме. Это может быть прикуриватель либо блок с предохранителями. Также доступен аккумулятор, важно рассмотреть все случаи.

Подключение устройства для парковки

К прикуривателю

Камера от прикуривателя подключается через шнур, который заходит непосредственно в салон. Основное преимущество — возможность быстрого отключения.

К плафону освещения салона

Если в устройстве используется разъем RCA, его можно подключить к плафону освещения салона. Чаще всего мастера скрывают проводку за обшивкой. Подобный метод встречается у половины всех камер на рынке.

К блоку с предохранителями

Когда не хочется подводить кабель в салон, рассматриваются схемы с блоком.

Водители рекомендуют устанавливать камеры таким образом, чтобы надежно скрыть изоляцию.

Проблема кроется в том, что стандартного набора при монтаже может не хватить.

К аккумулятору

Инструкция камеры может показать, что доступна установка к аккумулятору. Беспроводные модели встречаются крайне редко. Сразу важно понимать, что подобные товары не способны долгое время работать в автономном режиме.

Все провода должны идти в комплекте

Как подключить камеру заднего вида к видеорегистратору

Установка камеры к регистратору выглядит простой, поскольку распознавание происходит автоматически.

У моделей UKC, Ideal, 2 Life предусмотрена ручная настройка. Это означает, что при подключении кабеля, стоит зайти в меню и выбрать пункт камеры заднего вида.

Собственно, сам процесс подключения состоит из двух последовательных этапов: сначала нужно выбрать место для видеокамеры и установить ее, затем вторым действием подключить к видеорегистратору, чтобы подавался сигнал и можно было просматривать изображение.

В зависимости от типа камеры, она может быть врезной или накладной. В первом случае делают отверстие в бампере машины и туда вставляют камеру. Далее провода тянут через салон к питанию и регистратору.

Если речь идет про накладную камеру, ее обычно монтируют внутри машины, на заднее стекло. Но тут важно понимать, что оно должно быть с подогревом и дворниками, иначе зимой изображение будет некачественным.

Таким образом, рассмотрены камеры для видеорегистраторов. Подобные устройства заднего вида отличаются между собой, поскольку устанавливаются различные комплектующие. Есть возможность выбрать модель с индивидуальной схемой подключения, надежной защитой, высоким показателем чувствительности.

Watch this video on YouTube

Как подключить камеру заднего вида к зеркалу с видеорегистратором из Китая

Содержание

1. Устройство и принцип работы зеркала-регистратора
2. Как подключить камеру заднего вида к зеркалу с видеорегистратором производства Китай
3. Схемы и особенности проводного подключения
4. Устранение помех с помощью фильтров
5. Можно ли использовать беспроводной способ
6. Как настроить

Для современных автомобилей большое значение имеет комфорт и безопасность, поэтому большинство из них имеют дополнительные опции для водителей. Зеркало с видеорегистратором для салона с каждым днем приобретает все большую популярность среди автомобилистов. Среди самых востребованных функций можно выделить и парковочную камеру, изображение с которой выводится в режиме реального времени на экран. Оптимальным решением можно считать совмещение этих опций. Подключить камеру заднего вида вполне по силам большинству владельцев авто. Сделать это можно самостоятельно.

Устройство и принцип работы зеркала-регистратора

На современном рынке автомобильных аксессуаров предлагается множество моделей таких устройств. Одни из них предусматривают установку с помощью гибких хомутов сверху штатного зеркала.

Другие устанавливаются отдельно. Здесь питание обеспечивается от прикуривателя. Кроме того, для этих целей можно использовать положительный вывод от лампы заднего хода. При таких обстоятельствах камера будет включаться при движении машины назад.

Некоторые модели оснащаются автономным аккумулятором. Здесь также присутствуют дополнительные функциональные возможности вроде голосового управления или беспроводной связи.

Парковочная камера выполняет функции глаз водителя при движении автомобиля обратным ходом, поэтому ее нужно устанавливать в точке, откуда открывается лучший обзор. Нужно принять все меры для того, чтобы данное устройство было максимально защищено от воздействий грязи и воды.

Оптимальным вариантом его установки будет рамка номерного знака, бампер, зона замка багажника. В автомобилях с кузовом универсал камеру заднего вида можно разместить внутри салона возле стекла. Для изделий с корпусом круглой формы лучше просверлить отверстие.

Важной особенностью этого современного устройства является то, что регистратор вмонтирован внутрь зеркального корпуса, поэтому и зеркало, и записывающее устройство можно использовать по их прямому назначению.

Зеркало-регистратор вмонтировано в корпус. На передней панели здесь находится небольшой экран, куда выводится реальная картинка изображения. Также конструкция устройства предусматривает специальный слот для карты памяти, которая сохраняет всю записанную информацию. Некоторые устройства могут похвастаться собственным аккумулятором, обеспечивающим определенную степень автономности.

Внешне изделие выглядит как обычное салонное зеркало заднего вида. В зависимости от модели оно может иметь следующие опции:

• видеорегистратор;
• GPS-навигатор;

• радар-детектор;
• камера заднего вида;
• телефон со встроенным микрофоном и динамиком;
• FM-трансмиттер;
• мини-телевизор.

Зеркало-регистратор отличается многофункциональностью, компактными размерами. Его просто устанавливать, тем более, использовать. Зеркальная поверхность имеет антибликовое покрытие. Стоимость данного изделия является относительно доступной.

Читайте также

Почему перестала работать камера заднего вида и что делать
Такой элемент парковочной системы, как камера заднего вида устанавливается на рамку номерного знака, ручку багажника, бампер. Кроме того, многие автомобилисты устанавливают устройство внутри салона,…

Как подключить камеру заднего вида к зеркалу с видеорегистратором производства Китай

Чаще всего зеркало устанавливается с помощью гибких эластичных хомутов. Для проводных моделей кабель требуется прокладывать внутри салона. Лучше всего крепить его непосредственно к жгутам штатной электропроводки.

Работы по установке нужно проводить в следующей последовательности:

• вначале зеркало-регистратор крепится прямо на штатный аналог или вместо него;

• снаружи автомобиля монтируется парковочная камера. Лучше всего размещать ее сверху номерных знаков;
• прокладывается проводка;
• через USB-разъем к прикуривателю или к “+” клемме ACC замка зажигания подключается регистратор;
• активируется камера для парковки через AV-IN-разъем;
• на последнем этапе требуется вставить карту памяти.

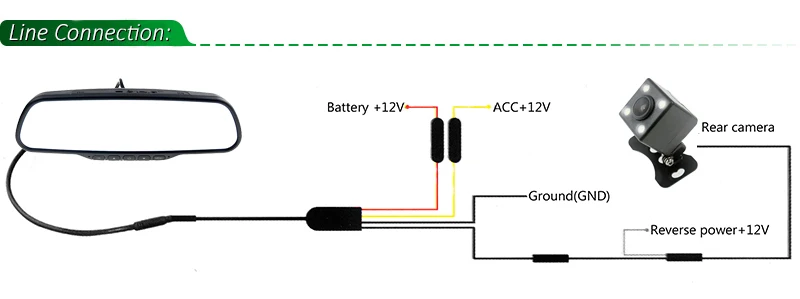

Схемы и особенности проводного подключения

После установки парковочной камеры, прокладки проводов непосредственно к зеркалу можно проводить подключение. Непосредственно на зеркало и камеры подается питающее напряжение. В зависимости от конструкции устройства существуют некоторые отличия этого процесса. Модели с двумя входами используются для подключения сразу двух камер спереди и сзади автомобиля. Сейчас используются камеры, которые имеют от трех до шести выводов.

В некоторых случаях для подключения можно использовать отдельный управляющий провод. Его требуется присоединить к питанию фонарей заднего хода. При этом основной вход камеры можно без проблем подключать к бортовой электрической сети автомобиля напрямую.

Если конструкция парковочной камеры не предусматривает наличие отдельного управляющего входа, то основное питание нужно проводить от электрического источника заднего света. При таких условиях картинка на дисплее будет появляться только во время движения задним ходом.

Зеркала также бывают двух видов:

• Одни из них для активации изображения используют сигнал, поступающий от задних фонарей.
• Другие – картинку непосредственно с парковочной видеокамеры. Здесь вообще не требуется дополнительного управляющего провода.

Таким образом, электрическое питание можно подавать по штатному проводу или использовать параллельный кабель, который является абсолютно независимым. Во втором случае парковочная камера будет выполнять функцию зеркала заднего вида. Это чаще всего используется в большегрузных автомобилях.

Читайте также

Простая схема, как парковаться начинающим между двумя автомобилями
На практике в автошколах курсанты получают базовый уровень знаний, позволяющий управлять автотранспортом, двигаясь исключительно по “идеальному” городу. На самом деле перенасыщенность городских улиц…

Устранение помех с помощью фильтров

В некоторых случаях после подключения к фонарям заднего хода на дисплее зеркала появляются различные помехи в виде полос, периодически картинка попросту пропадает. Это происходит из-за особенностей конструкции некоторых автомобилей. При таких обстоятельствах возникает острая необходимость использовать фильтр питания. Такое приспособление должно обеспечить бесперебойное прохождение электрического тока на вход видеокамер.

Кроме того, подключить камеры можно через реле. Это обеспечит необходимую защиту всей системы, поскольку при таких обстоятельствах поддерживается стабильная подача постоянного напряжения. Это важно для оптимальной работы видеокамеры.

Можно ли использовать беспроводной способ

Расположенную сзади автомобиля парковочную камеру можно соединить с монитором зеркала без использования проводов с помощью двух специальных модулей. На российском рынке автомобильных аксессуаров предлагаются радиомодемы, уже совмещенные с видеокамерой. Существенным недостатком такого метода будет повышенная вероятность возникновения различных помех.

Если внутри салона используется магнитола с проводом возбуждения, то такой вариант подключения можно сразу отбросить как неподходящий. Здесь важно найти подходящие радиочастоты.

С другой стороны, беспроводные системы не теряют популярности среди автомобилистов, поскольку их достаточно просто устанавливать. Кроме того, они характеризуются достаточной функциональностью, качественным реальным изображением.

Можно подключить все элементы через бортовую сеть авто. При таком подходе камеры будут работать сразу же после включения зажигания. Если подключиться к фонарю заднего хода, то изображение на дисплее появится только при движении назад.

Как настроить

После монтажа парковочной камеры, зеркала-видеорегистратора, установки электрической проводки необходимо произвести правильную настройку единой системы. В зависимости от марки и модели автомобиля порядок действий будет отличаться.

Рекомендуется использовать камеру, которая может отображать на дисплее специальную масштабную разметку. С ее помощью намного легче ориентироваться в пространстве, почувствовать реальные расстояния во время парковки.

Настройку нужно проводить по следующему алгоритму:

• требуется приближаться к препятствию до упора первой сетки разметки;
• после этого следует выйти из авто, измерить реальное расстояние до стены или бордюра;
• далее нужно соотнести и запомнить эти значения.

В дальнейшем водитель сможет автоматически ориентироваться по дисплею во время парковки задним ходом. Как показывает практика, формирование таких полезных навыков не является слишком сложной задачей.

Читайте также

3 секрета безопасной парковки для перепуганных новичков
В условиях переполненных городских улиц зачастую приходится парковать машину прямо возле бордюра или вмещаться в крохотный карман между другими автомобилями. Для этого нужно иметь тренированный…

Таким образом, подключить камеру заднего вида к зеркалу-видеорегистратору достаточно просто. Здесь главное – аккуратность, строгое следование инструкции. Это касается и правильной настройки.

Камера заднего вида BMW (E90 E60 HD) | Carplay.lt

• Описание

• Дополнительная информация

• Отзывы (2)

Описание

HD-камера BMW, вид сзади на оригинальное расположение ручки открывания багажника.

Основные характеристики:

Парковочная камера заднего вида на основе ручки багажника BMW.
Уникальный дизайн, четкое изображение, ночное видение, функции опорной линии.
Водонепроницаемый пластиковый материал в сочетании с резиновым покрытием.
Простая установка, не нужно ничего сверлить или резать, камера предназначена для прямой замены оригинальной ручки для багажа и сохранения первоначального вида.
Видеосигнал передается по входящему в комплект видеокабелю на видеоблок или на интеграционный модуль BMW Carplay CIC.

Также работает с модифицированными навигационными системами (например, Pioneer, Sony, Alpine, Kenwood и т. д.)

В комплект входят:

1 x камера заднего вида для автомобилей BMW в стандартном положении
1 x видеокабель RCA 6 м
1 x кабель питания
1 x катушка для камеры

Подходит для BMW 17 серии 900 Е82 | Е84 | E88 (2007 г. – н.в.)
BMW 3 серии E90 | Е91 | Е92 | E93 (2004 – новее)
BMW 5 серии E60 | E61 (2005 г. – новее)
BMW X1 E84 (2009 г. – новее)
BMW X5 E70 (2006 г. – новее)
BMW X6 E71 (2008 – новее)
Спецификация:
Размер: 110 мм x 40 мм
Длина кабеля камеры: 0,5 м
Длина удлинительного кабеля камеры: 6 м
Требования к питанию: 12 В пост.
Рабочая мощность (DCV): 12 В
Пиксели: 1280*720/1920*1080
Угол обзора: 170 градусов
Датчик изображения: CCD1/3
Баланс белого: Авто
Водонепроницаемость: IP68

Как установить:

Снимите ручку багажника в задней части автомобиля.
Снимите ручку багажника с задней части автомобиля.
Для получения питания подключите шнур питания ручки к шнуру, к которому была подключена запасная ручка багажа.
Подключите питание камеры к фонарям заднего хода – красный провод к плюсу, а черный провод к минусу.
Подключите видеокабель камеры к удлинителю видеокабеля.
Подключите удлинитель к блоку управления камерой автомобиля, интеграции Carplay или модифицированной навигационной системе вторичного рынка.
Вы увидите изображение, когда ваша машина движется задним ходом.

ПРИМЕЧАНИЕ. Система камеры заднего вида работает с системой +12 В. Некоторые модели CANBUS имеют обратное падение напряжения питания лампы (предупреждения о выключении лампы на дисплее). В таких случаях требуется реле камеры, которое входит в комплект поставки

Присоединяйтесь к нам!

Facebook

Instagram

Вам также может понравиться…

• Выберите опции

BMW и MINI Установка камеры заднего вида

Паркуйся как профессионал!

Узнать больше
Найдите свою камеру

699 $

Почему
OEM?
Функции
Требования

Дополнения
Установка
Спецификация

Посмотреть

Почему
OEM-интеграция?
Функции
Требования

Дополнения
Установка
Спецификация

Посмотреть

Почему MMI?
Функции
Требования

Дополнения
Установка
Спецификация

Смотреть сейчас

Изучить дополнения

SmartView HD Flex

Отразите свой смартфон iOS или Android на экране iDrive с изображением до Full HD.
качество. Используйте Google Maps или Waze для улучшения навигации. Получите доступ к своим фотографиям или видео.
Наслаждайтесь любимыми приложениями и играми прямо на приборной панели. SmartView HD Flex обеспечивает плавное
беспроводное зеркалирование с любого устройства с поддержкой AirPlay/Miracast, включая вас и ваше
смартфоны, планшеты и ноутбуки друзей и семьи.

Нажмите
здесь, чтобы сравнить SmartView HD Flex с SmartView HD.

Совместим с камерой заднего вида MMI. Если у вас есть другая камера, пожалуйста
контакт
нам для ценообразования.

Убедитесь, что ваше смарт-устройство использует Airplay (устройства iOS, такие как iPhone, iPad,
iPod touch и т. д.) или Miracast (доступно на Android и других устройствах) беспроводная связь
технологические стандарты, совместимые с устройством SmartView HD Flex. Некоторый
приложения и контент не поддерживают зеркалирование. Вместо этого можно использовать приложение MusicTV.
использовал.

Устройство SmartView HD Flex должно быть подключено к порту AUX, расположенному либо в
подлокотнике или, если ваш автомобиль поддерживается, в жгуте мультимедийного интерфейса.

Изучить дополнения

SmartView HD

SmartView HD был разработан, спроектирован и изготовлен для пользователей Apple и позволяет:
смотрите Netflix, Hulu, HBO, Disney и другие, просматривайте спортивные трансляции, новости и погоду,
без проблем транслируйте музыку и фильмы на экран iDrive, используйте свои любимые приложения,
проверяйте электронную почту, просматривайте веб-страницы и даже пользуйтесь популярными навигационными приложениями, такими как Waze и
Карты Google, все на заводском экране iDrive! SmartView HD использует Apple TV 3.
и обеспечивает нулевую задержку и видео высокой четкости.

Чтобы проверить совместимость с вашим автомобилем, просто перейдите в раздел «Купить сейчас», введите
VIN и проверьте надстройки для камеры заднего вида MMI.

Нажмите
здесь, чтобы сравнить SmartView HD Flex с SmartView HD.

SmartView HD следует подключать к порту AUX, расположенному либо в подлокотнике, либо, если
ваш автомобиль поддерживается в жгуте мультимедийного интерфейса.

Обратите внимание, что Apple прекратила производство Apple TV 3. Мы продолжим предоставлять
SmartView HD на восстановленных устройствах Apple. В качестве восстановленного запаса это оборудование может показывать
некоторый эстетический износ, но по-прежнему покрывается нашей гарантией в рамках SmartView HD
Комплект.

Обзор дополнений

Передняя камера

Видимость — это не только то, что находится позади вас. Если вы паркуетесь или едете,
общее количество
Безопасность также означает избегание трудноразличимых объектов перед вашим автомобилем. Даже незначительное
столкновения требуют времени и денег, а также могут нанести серьезный ущерб вашему BMW.
широкоугольный, качественный объектив обеспечивает детализированное и полноцветное изображение и корректирует
перспектива — даже ночью, когда видимость снижается. С камерой переднего вида,
вам никогда не придется беспокоиться о том, что впереди!

Совместим с камерой заднего вида MMI. Если у вас есть другая камера,
пожалуйста свяжитесь
нас для совместимости и ценообразования.

Обзор дополнений

VividScreen

Получите максимум от вашей камеры с 8,8-дюймовым 1280×480 сменным заменителем для
заводской дисплей iDrive. Доступно для 3-й серии E9x и F3x, 4-й серии F3x и
E6x 5-й серии оснащен экраном меньшего размера 6 дюймов или меньшим разрешением 8,8 дюйма. В серии E
транспортные средства, VividScreen добавляет совместимость с расширенными функциями, которые
ранее были доступны для автомобилей, оснащенных системой iDrive нового поколения,
такие как динамические парковочные линии и наш SmartView HD. идеально вписывается в
приборная панель для заводского внешнего вида и функциональности.

В некоторых автомобилях мы предлагаем кодирование, чтобы отображаемое изображение не растягивалось.
Свяжитесь с нами для получения дополнительной информации.

Нажмите
здесь, чтобы сравнить VividScreen с Factory Screen.

Обзор дополнений

Обновление мультимедийного интерфейса HD

Абсолютно новый мультимедийный интерфейс HD выводит ваш автомобиль на новый уровень, обеспечивая высокое качество изображения.
определение
разрешение изображения, расширенные настройки для автоматической активации вида спереди
камера,
Поддержка SmartView HD, совместимость с контроллером iDrive и многое другое!
(Нажмите
здесь, чтобы прочитать больше). Мультимедийный интерфейс HD также
имеет 2 входа HDMI и дополнительный видеовход RCA для подключения дополнительных устройств
такие как проигрыватели Blu-Ray,
DVD-плееры и даже игровые системы!

Нажмите
здесь, чтобы сравнить мультимедийный интерфейс с мультимедийным интерфейсом HD.

Бесплатно!*

*Мультимедийный интерфейс HD предоставляется бесплатно, если он совместим с вашим BMW
модель.

Обратите внимание, что хотя камера заднего вида обеспечивает отличное качество изображения, т. к.
продемонстрировано в видеороликах с обзорами наших продуктов, в нем используется порт RCA, а не настоящее HD.
Однако любые устройства, подключенные через 2 порта HDMI, останутся в формате высокой четкости.

Изучить дополнения

Динамические парковочные линии

Видео демонстрирует динамические парковочные линии в камере заднего вида MMI.

Это одна из основных функций камеры заднего вида. Динамические парковочные линии перемещаются вместе с
рулевое колесо, чтобы указать ваш путь и помочь вам избежать препятствий и резервного копирования и
безопасно припарковаться.
Dynamic Parking Lines входит в стандартный комплект штатной камеры заднего вида. За
OEM-интеграция и камера заднего вида MMI, эта функция бесплатна для BMW с
CIC и NBT iDrives. К сожалению, для автомобилей BMW с CCC iDrive динамические парковочные линии недоступны.
не поддерживается, доступны только статические парковочные линии.

Бесплатно!*

*Динамические парковочные линии предоставляются бесплатно, если они совместимы с вашим BMW
модель.

Ознакомьтесь с дополнениями

Набор инструментов для отделки

Набор инструментов для отделки BimmerTech необходим каждому уважающему себя домашнему мастеру. Эти четыре
профессиональные инструменты, предназначенные для снятия дверных панелей, молдингов и внутренней отделки.
изготовлен из высококачественного пластика, который устойчив к износу и гарантирует длительный срок службы
спектакль. Они предлагают рычаги, а не повреждения — эти инструменты не сломаются и не поцарапаются.
неметаллические отделочные поверхности. Набор продается в компактной сумке для удобного хранения.

1

ПЕРЕД НАЧАЛОМ РАБОТЫ

Отсоедините отрицательную клемму автомобильного аккумулятора.
Если вы устанавливаете OEM-камеру заднего вида, вы должны
кодируется перед началом установки либо через USB для совместимых моделей, либо с помощью
техник BimmerTech через Интернет
(нажмите
здесь, чтобы узнать, как запланировать
сеанс кодирования).
Для штатной камеры заднего вида в конце концов потребуется сеанс удаленного кодирования.
детали установлены.
прочитайте больше
скрыть

2

УСТАНОВИТЕ КАМЕРУ

Чтобы установить камеру заднего вида в ручку багажника: начните со снятия накладки
панель на крышке багажника.
Выдвиньте имеющуюся ручку багажника и отсоедините провод. Вставьте новую ручку багажника
в крышку багажника. Вы должны услышать, как он встал на место.
скрыть

3

ПРОВЕДИТЕ КАБЕЛЬ ОТ БАГАЖНИКА К ПРИБОРНОЙ ПАНЕЛЬ ВАШЕГО BMW

Провод камеры представляет собой один тонкий провод, который идет от крышки багажника до
приборной панели следующим образом: проложите кабель камеры в крышке багажника, а затем от
крышку багажника к багажнику по заводской проводке. Снимите багажник со стороны пассажира
подкрылок (обшивка колесной арки). Для того, чтобы добраться из багажника до пассажира
отделении, снимите боковую часть спинки заднего сиденья. Проложите кабель камеры
по существующей проводке. Затем протяните кабель вдоль борта автомобиля на
пол под элементами отделки, пока не дойдете до приборной панели. Снять со стороны пассажира
нижнюю обшивку приборной панели (в пространстве для ног) и проложите кабель до iDrive.
скрыть

4

УСТАНОВИТЕ МОДУЛЬ КАМЕРЫ

В зависимости от типа камеры вам потребуется снять экран iDrive и/или радио
головное устройство для установки модуля камеры в пространство за ним.
hide

5

ПОСЛЕДНИЙ ШАГ

Перед тем, как собрать машину, убедитесь, что камера работает.
Установите на место все панели и детали, снятые в процессе установки. Быть
будьте осторожны, чтобы не защемить кабели, проходящие под этими панелями.
скрыть

Джеймс ,
от нас

Очень рекомендую устройства, продаваемые Patryk в
Биммертех. Я установил переднюю и заднюю камеры на свой 335is 2011 года, и обе
работать безупречно. Что еще более важно, во время установки у меня было несколько вопросов
и Патрик ответил быстро и с полезными ответами (важно, когда вы
приборная панель была демонтирована, и вы хотите завершить проект за один раз
выходные дни!).
джлалиб ,
Бостон

Чтение
подробнее

Я также настоятельно рекомендую камеру заднего вида с
динамические парковочные линии от BimmerTech. Я установил это на свой 2011 328i xdrive.
Патрик быстро отвечал на все мои письма. Он даже дистанционно кодировал даже
когда камера не была установлена. Он также прислал мне полную установку
инструкции для моей модели автомобиля.
Скайуокер7180 , Нью-Йорк

Чтение
подробнее

Это лучшая камера для модернизации. Даже БМВ не будет
сделали работу лучше. Ночной вид тоже отличный. Очень легко установить. Затыкать
и играй. Все, что вам нужно, включено. Все хорошо продумано.
Бериша , Нью-Йорк

Чтение
подробнее

Я установил заднюю часть Bimmer-Tech plug-and-play
комплект для модернизации камеры в эти выходные (2015 F80). (…) Как и другие говорили, что я
действительно впечатлен качеством камеры и открытия крышки багажника
(пластмасса с резиновым покрытием, как у OEM), интеграция с OEM (отсутствие сращивания приятно),
и отличное качество изображения (удивлен полем зрения, обеспечиваемым камерой).
Это просто работает, очень хорошо.
Rhk118 , Новая Англия

Чтение
подробнее

Я только что закончил установку камеры заднего вида (…)
с Патриком из BimmerTech. Это стало намного проще благодаря советам экспертов и
терпение продемонстрировал Патрик. Это была моя первая серьезная модернизация.
попытался, и у него были котировки цен от 450 долларов +, но все, что потребовалось, — это длинные выходные.
Я без колебаний рекомендую ни их продукцию (первоклассную), ни
их помощь клиентам, которая была A++.
Джим , Вейл, Аризона

Чтение
подробнее

Версия камеры У меня есть необходимая кодировка, которая
прошел без проблем; они делают это удаленно, так что все, что вам нужно сделать, это сидеть сложа руки
и расслабьтесь, это заняло 10-15 минут. Я выбрал вариант с динамическими парковочными линиями, и
Я очень рекомендую приобрести этот вариант. Пригодится, когда вы
задним ходом в трудном месте.
