Что представляет собой HUD проектор на лобовое стекло?

8 ноября 2018

Карельские вести

HUD Проектор на лобовое стекло является одним из новых устройств, призванных повысить уровень безопасности и комфорта для водителей автомобилей.

Фото: Карельские вестиКарельские вести

1 Что представляет собой проектор на лобовое стекло?

Видео дня

Для того чтобы помочь водителю автомобиля сосредоточиться на дороге и не отвлекаться на приборную панель, был изобретен HUD-проектор на лобовое стекло (Head Up Display) — специальная система в автомобиле, которая позволяет проецировать различного рода данные прямо на лобовое стекло автомобиля (скорость, количество оборотов и т.д). Такие системы позволяют удобно следить за важными показателями, не отрывая своего взгляда от дороги.

Устанавливается проектор на лобовое стекло прямо на приборную панель автомобиля. Благодаря портативности каждый водитель может расположить агрегат в самом комфортном для себя месте. Яркость световой индикации можно изменить в настройках. В комплекте, как правило, есть специальная темная пленка, которая клеится на стекло автомобиля, чтобы данные с датчика были четко различимы во время езды днем. Во избежание соскальзывания элемента в комплекте присутствует специальный коврик или крепления для фиксации на панели автомобиля.

Проектор на лобовое стеклоРекомендуем к прочтению:

Подсветка салона автомобиля – делаем машину ярче

Электротонировка стекол – смарт-технологии для авто

Полная покраска автомобиля – как вернуть машине блеск?

Тонировка стекол авто – чтобы ездить с комфортом!

Покраска автомобиля своими руками – секреты мастеров

Проектор на лобовое стекло обладает еще одной весьма полезной способностью — он может извещать водителя звуковым сигналом о превышении скорости (порог активации можно изменить в настройках, как и продолжительность звукового сигнала). Некоторые устройства способны сигнализировать и в других случаях, например, при повышении температуры двигателя автомобиля.

Наличие такого механизма может существенно повысить внимательность водителя на дороге и снизить риск возникновения ДТП.

Однако не стоит думать: «Куплю себе проектор скорости на лобовое стекло и сразу стану водить лучше». На дороге всегда нужно быть внимательными.

2 Чем отличаются?

Существует множество фирм-производителей подобных устройств. Они могут отличаться по следующим основным признакам:

количество отображаемой информации;

дизайн и количество проецируемых данных;

способ подключения.

Некоторые приборы проецируют лишь спидометр (они так и называются — проектор спидометра или проектор скорости на лобовое стекло). Другой вариант вдобавок может информировать водителя о количестве оборотов двигателя, степени заряда аккумулятора, температуре двигателя, данных парктроника и даже о давлении в шинах. Подобные датчики с функцией отображения количества оборотов в цифрах могли бы быть полезными для начинающих курсантов автошкол.

Показания протектора

Помимо простых цифр для обозначения скорости производители добавляют на дисплей всевозможную дополнительную информацию, например, время, схема автомобиля и шкала тахометра. Очень удобно.

Способов подключения несколько. Это может быть проектор на лобовое стекло, который даже не нужно никуда подключать в автомобиле (функционирует через данные GPS). Либо это девайс, подключаемый к универсальному порту ODB-II (On-Doard Diagnostic), но нужно уточнять, подходит ли данная модель к определенной марке автомобиля. Имеются даже варианты подключения через привычный разъем автомобильного прикуривателя.

3 Проектор на лобовое стекло: интересные факты

Впервые идея продублировать показатели ряда пилотажно-навигационных приборов пришла в головы людей из конструкторских бюро США и СССР в начале 60-х гг. Занимались эти бюро проектированием авиационного оборудования для военной авиации.

Данные проецировались на специальное ударопрочное стекло над приборными панелями. Сделано это было для того, чтобы пилот не отвлекался на контроль параметров при выполнении задачи. Дублировалась следующая информация: скорость, высота, вертикальная скорость, крен и тангаж, курс, прицельная информация.

Проецирование данных на специальное ударопрочное стеклоТак как информация проецировалась на переднее стекло, в русскоязычной технической терминологии прижился термин ИЛС (индикатор лобового стекла). Отсюда и была взята мысль создать автомобильный проектор на лобовое стекло.

В некоторых моделях автомобилей прибор устанавливается прямиком с завода. Такие устройства встроены в автомобили BMW 5 и 6 серий, Citroen C6, Corvette Z06.

Цветное изображение, которое проецирует проектор на лобовое стекло, появилось лишь в 2001 году, до этого оно было монохромным.

Путем несложных вычислений определено, что брошенный на приборную панель взгляд при езде со скоростью 60 км/ч стоит водителю 16 м участка дороги за каждую секунду. Исходя из этих данных можно считать проектор на лобовое стекло очень полезным изобретением.

ДТП,Автоновости,Тест-драйвы,Автоэксперт,Citroen C6,BMW,Citroen,

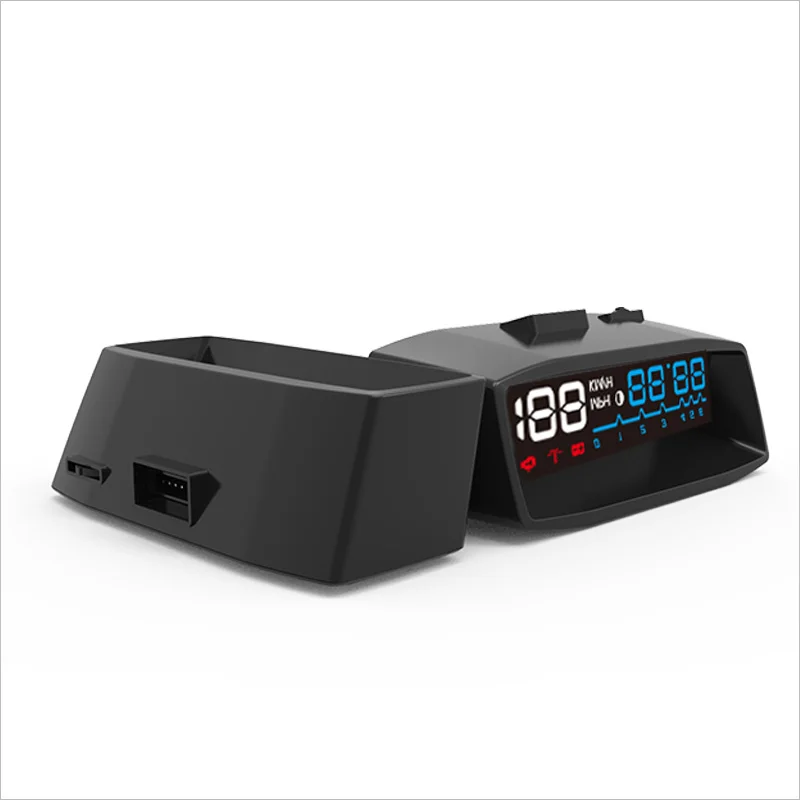

Проектор HUD,за предното стъкло на автомобил

Код на продукта: 2694

Сподели

Сравни

Проектор HUD,за предното стъкло на автомобил

Ползи:

Предлаган и с доставка от:

DMD Net

Не се предлага

Виж подобни продукти на база:

• Цена

• Бранд

• Най-продавани

• Най-нови

Зарежда

Описание

характеристика на артикула

• Относителна влажност:10% —95%
• Работно напрежение:3. 9V ~ 16Vdc (12Vdc / 400mA)
• Барометрична преса:86—106 KPa
• Температура на околната среда:-400 ° C — + 800 ° C
• Глас на околната среда:<= 60 dB (A)
• Сигнал за ниво на звука:> = 30 dB (A)

Описание

Основни характеристики на HUD

l Включете и пуснете. HUD може автоматично чвателят адаптират към тип превозно средство, което в съответствие с OBDII или EUOBD (On-Board диагностична система).

l Изчерпателен дисплей. HUD може да показва много параметри едновременно, както следва, скорост на превозното средство, скорост на двигателя, температура на водата (напрежение, положение на клапана на газта, ъгъл на запалване, време на ускорение от 100 км), разход на гориво, пробег, ниски върхове на горивото, повреда на двигателя.

l Три режима на показване. Драйверът може да избере нормален режим на показване, режим на високоскоростен дисплей и автоматичен режим на показване.

l Безплатен превключвател. Км и миля могат да се превключват свободно .

l Подходящ размер. Площта на дисплея е 5,5 инча, което е много ясно за водача да чете данни.

l Автоматично включване и изключване на захранването. Започвайки с пускане на автомобила, спирайки при спиране на автомобила, за да предпази акумулатора на автомобила. Освен това, HUD може да включва и изключва захранването чрез ръчно управление, което е по-лесно за управление на HUD.

l Режим на гъвкава аларма. HUD може да предложи едноетапни и четиристепенни режими на аларми за превишаване на скоростта, за да избере да направи шофирането по-безопасно.

l Аларма за скорост на двигателя. Тя допринася за превключване на предавките навреме, за да се пести гориво, също е от значение за новия шофьор.

l Гъвкава настройка на яркостта. Яркостта може да се регулира автоматично или ръчно, за да се достигне най-доброто състояние, което е в хармония с околната среда.

Виж повече

характеристика на артикула

• Относителна влажност:10% —95%
• Работно напрежение:3. 9V ~ 16Vdc (12Vdc / 400mA)
• Барометрична преса:86—106 KPa
• Температура на околната среда:-400 ° C — + 800 ° C
• Глас на околната среда:<= 60 dB (A)
• Сигнал за ниво на звука:> = 30 dB (A)

Описание

Основни характеристики на HUD

l Включете и пуснете. HUD може автоматично чвателят адаптират към тип превозно средство, което в съответствие с OBDII или EUOBD (On-Board диагностична система).

l Изчерпателен дисплей. HUD може да показва много параметри едновременно, както следва, скорост на превозното средство, скорост на двигателя, температура на водата (напрежение, положение на клапана на газта, ъгъл на запалване, време на ускорение от 100 км), разход на гориво, пробег, ниски върхове на горивото, повреда на двигателя.

l Три режима на показване. Драйверът може да избере нормален режим на показване, режим на високоскоростен дисплей и автоматичен режим на показване.

l Безплатен превключвател. Км и миля могат да се превключват свободно .

l Подходящ размер. Площта на дисплея е 5,5 инча, което е много ясно за водача да чете данни.

l Автоматично включване и изключване на захранването. Започвайки с пускане на автомобила, спирайки при спиране на автомобила, за да предпази акумулатора на автомобила. Освен това, HUD може да включва и изключва захранването чрез ръчно управление, което е по-лесно за управление на HUD.

l Режим на гъвкава аларма. HUD може да предложи едноетапни и четиристепенни режими на аларми за превишаване на скоростта, за да избере да направи шофирането по-безопасно.

l Аларма за скорост на двигателя. Тя допринася за превключване на предавките навреме, за да се пести гориво, също е от значение за новия шофьор.

l Гъвкава настройка на яркостта. Яркостта може да се регулира автоматично или ръчно, за да се достигне най-доброто състояние, което е в хармония с околната среда.

Зарежда

Спецификации

Характеристики

Производител: HUD

eMAG. bg полага постоянни усилия да съхрани точната информация от тази страница. Рядко има съдържание с неточности – снимката е с информативен характер и може да съдържа аксесоари, които не са включени в стандартния пакет; някои от спецификациите или цените могат да бъдат променени от производителя без предизвестие или могат да съдържат експлоатационни грешки. Всички промоции, предлагани в сайта, се предлагат до изчерпване на количествата.

Зарежда

Ревюта

Бъди първият написал ревю

Избери звезда за да оцениш продукта

Добави ревю

Зарежда

Въпроси и отговори от клиенти

Имаш въпроси?

Задай въпрос и може да получиш отговор.

Полезни линкове:

Автомобилна електроника
Аларми и парктроници
Аларми и парктроници HUD
Аларми и парктроници — Специални оферти
Аларми и парктроници — AMIO
Аларми и парктроници — Automat
Аларми и парктроници — Yavis Trade
Аларми и парктроници — 5
Аларми и парктроници — да

Виж повече

Твоята история на навигиране

Други потребители са разгледали и:

Изтрий историята за навигиране

Разширете бизнеса си!

• Бърз достъп до хиляди клиенти дневно
• Регистрацията е безплатна
• Намираш се само на няколко клика до успешните продажби

Искам да продавам в eMAG

Проекционный блок для лазерного сканирования HUD | Промышленные товары

Для корректного просмотра этого веб-сайта убедитесь, что у вас включен JavaScript.
Некоторые макеты веб-сайтов и ссылки могут работать некорректно при отключенном JavaScript.

Перейти к основному содержаниюПерейти к навигации первого уровня

Основное содержание

*В разработке

Меню

• Проекционный блок (HUD)
• Автомобильная стереокамера
• Блок автомобильных линз
• Автомобильная камера
• Автомобильные формованные компоненты
•  

Эффективное привлечение внимания водителя с помощью ярких цветов, которые не сливаются с фоном

HUD (Head-Up Display) — это система для отображения информации об автомобиле, такой как скорость и данные GPS-навигации, на лобовом стекле. По сравнению с обычными системами GPS-навигации, HUD уменьшает количество движений глаз водителя, что снижает его утомляемость. Это также снижает риск несчастных случаев из-за того, что водители отвлекают внимание от дороги.
В дополнение к этим преимуществам ожидается, что HUD будет играть ключевую роль в привлечении внимания водителя за счет подключения к различным датчикам, установленным на транспортном средстве, и реализации технологии дополненной реальности (AR) ^*1 .
Чтобы оправдать эти повышенные ожидания, RICOH Industrial Solutions Inc., используя технологию лазерного сканирования RICOH, полученную в результате разработки и производства копировальных машин, а также 2-осевое зеркальное устройство MEMS ^*2 , недавно разработанное для автомобильного HUD (рис. 1), удалось разработать проекционный блок, который позволяет эффективно привлекать внимание водителя, используя яркие цвета, которые не сливаются с фоном.

Рисунок 1

Использование технологии лазерного сканирования также обеспечивает более высокую контрастность ^*3 и отображение более широкого диапазона цветов ^*4 (Рисунок 2). Лазер также имеет характеристику, заключающуюся в том, что по сравнению с технологией TFT даже при одинаковой яркости он распознается ярче.
Эти характеристики позволяют уменьшить влияние эффекта открытки ^*5 , который является раздражающим фактором для эффективного привлечения внимания и выражения AR. Кроме того, благодаря использованию уникального алгоритма, учитывающего дорожную ситуацию и человеческий фактор, обеспечивается точная передача важной информации. 9Рис. 2 Зеркальное устройство MEMS для обеспечения высокого качества изображения и надежности ^*6 .

Стремясь начать серийное производство с 2020 года, RICOH Industrial Solutions Inc. ускорит свою деятельность по выпуску продукции.

Рисунок 3

*1 AR (дополненная реальность): технология, которая накладывает сгенерированное компьютером изображение на представление пользователя о реальном мире, таким образом обеспечивая составное представление.

*2 MEMS (Микроэлектромеханические системы): технология, которая объединяет крошечные электронные и механические детали для создания систем с движущимися частями в масштабе от микрона до миллиметра, обычно с использованием кремния или методов изготовления на основе кремния.

*3 Более 10 000 : 1

*4 По сравнению с NTSC : прибл. 190%

*5 Квадратная утечка света от задней подсветки, видимая в системе TFT, особенно в условиях низкой освещенности.

*6 Уровень надежности: Эквивалент AEC-Q101

Связанные ссылки

Наверх страницы

Hudway Drive обзор | Путеводитель Тома

Вердикт гида Тома

Сочетая в себе лучшие качества телефона и встроенной диагностики автомобиля, Hudway Drive может показать вам основы автомобиля наряду с указаниями и текстовыми сообщениями. Жаль, что он стоит столько же, сколько недорогой телефон.

Плюсы

• +

  Включает автономный проекционный экран

• +

  Интегрирует OBD и данные телефона

• +

  Легко читаемый дисплей

Минусы

• —

  Большой

• —

  Дорогой

Почему вы можете доверять Tom’s Guide
Наши эксперты-рецензенты часами тестируют и сравнивают продукты и услуги, чтобы вы могли выбрать лучшее для себя. Узнайте больше о том, как мы тестируем.

Лучшие на сегодня предложения Hudway Drive

(открывается в новой вкладке)

(открывается в новой вкладке)

Нет информации о ценах

(открывается в новой вкладке)

Посмотреть на Hudway.co (открывается в новой вкладке)

Hudway Drive: Spects

Размер: 7,3 x 6,3 x 4,0 дюйма
Вес: 9,0 унции
Мощность: 12-вольтовой аксессуары
Размер дисплея: 1,8-дюймовый
40139.
Количество отображаемых параметров: 11
Аварийные сигналы: Да

Благодаря возможности получать данные с телефона и беспроводного модуля бортовой диагностики, Hudway Drive является самым совершенным из доступных на рынке дополнительных дисплеев, конкурирующих со многими встроенными дисплеями. в единицах на новых автомобилях.

Он может не только отображать базовую статистику, например, скорость, но также показывает GPS-направления и текстовые сообщения. Просто имейте в виду, что Hudway Drive является одним из самых дорогих и больших HUD и рискует заблокировать обзор дороги впереди. Тем не менее, это не что иное, как лучший способ просматривать информацию о дороге, не отрывая взгляда от дороги. Вот почему это лучший автомобильный дисплей на лобовом стекле.

Обзор Hudway Drive: Цена и доступность

Один из самых дорогих доступных дисплеев Hudway стоимостью 279 долларов имеет преимущества использования как беспроводного модуля OBD, так и вашего телефона для объединения огромного объема данных. Другой крайностью является Hudway Glass за 50 долларов, который проецирует изображение с дисплея телефона на его внутренний экран.

Hudway Drive может быть одной из самых больших дополнительных систем HUD на рынке, но она также и одна из самых функциональных. При размерах 7,3 x 6,3 x 4,0 дюйма он затмевает и без того большой Pyle PHUD 180BD. Изготовленный из матового черного пластика, он имеет продуманно спроектированные складные крылья, которые позволяют адаптировать его к различным поверхностям приборной панели, а клей помогает удерживать его на месте.

(Изображение предоставлено Hudway)

Внутри накопителя находится 1,8-дюймовый цветной жидкокристаллический экран с разрешением 480 x 240 пикселей и потрясающей яркостью 17 000 нит. Для сравнения, в нашем тестировании iPhone 13 набрал в среднем 795 нит. С точки зрения водителя, он проецирует то, что кажется 10-дюймовым виртуальным изображением, может идти в ногу с самым солнечным днем ​​​​на дороге и по-прежнему работает, если вы носите поляризационные солнцезащитные очки.

Работающий на четырехъядерном процессоре ARM Cortex A7, Drive имеет 2 ГБ оперативной памяти и 8 ГБ флэш-памяти для своего программного обеспечения и настроек. Как и Pyle PHUD 180BD, Drive проецирует изображение на вогнутый пластиковый экран. К сожалению, он не может проецировать изображение на лобовое стекло, но может складываться, когда он не используется.

(Изображение предоставлено Tom’s Guide)

Диск имеет три соединения, каждое из которых предназначено для различных аспектов его работы. В дополнение к использованию Bluetooth Low Energy для подключения к входящему в комплект беспроводному соединительному модулю ELM327 OBD-II, система использует Bluetooth для синхронизации с вашим телефоном. Это означает, что он может получать указания GPS, телефонные звонки, текстовые сообщения и некоторые дорожные мелодии. Он также может отражать содержимое вашего телефона или планшета по каналу Wi-Fi.

Привод отображает различную информацию об автомобиле, такую ​​как скорость, время, температура, расход топлива, напряжение аккумуляторной батареи, температура охлаждающей жидкости двигателя и масла. Если этого было недостаточно, Hudway планирует добавить больше данных на основе OBD в ближайшем будущем.

Hudway Drive питается от 12-вольтового автомобильного адаптера, и виден только один кабель.

Обзор Hudway Drive: настройка

Подключение Drive требует больше времени и усилий, чем другие дополнительные проекционные дисплеи. Хадвей говорит, что он должен работать на 95 процентах автомобилей, от Audi до Toyota.

Я подключил устройство к розетке прикуривателя своего Audi A4 AllRoad и использовал прилагаемые направляющие для проводов, чтобы сделать установку более аккуратной. Для установки также потребовалось установить приложение Hudway Drive ( Android , iOS (откроется в новой вкладке)), для которого требуется ряд разрешений, включая контакты, местоположение и уведомления. Он включает в себя простые инструкции, просто убедитесь, что вы подключили сам Drive HUD перед беспроводным модулем OBD II.

(Изображение предоставлено Tom’s Guide)

После наведения перекрестия проектора на лучшее место для экрана Hudway Drive был готов к работе. Потребовалось около 5 минут, чтобы все это заработало.

Устройство может располагаться над рулевым колесом или ближе к центру приборной панели и, как правило, остается на месте. Несмотря на отличную онлайн-справку, привод не имеет руководства для печати, но поставляется с развернутым руководством по запуску и годовой гарантией.

Обзор Hudway Drive: Производительность

Запуск занял 10 секунд. Привод вверх и выключается после выключения двигателя. Приложение Freeride View показывает скорость автомобиля, среднюю и максимальную скорость, а также температуру и время.

(Изображение предоставлено Tom’s Guide)

Тем временем в навигационном представлении отображались указания по улицам, текущая скорость и время до места назначения. Иногда он обрезает маршруты, которые слишком длинны для размещения на экране, и не показывает карты. Однако в будущем планируется добавить 3D-карты.

(Изображение предоставлено Tom’s Guide)

Во время нескольких поездок устройство отслеживало изменения скорости автомобиля и направления GPS. Помимо выдающегося спидометра, Drive полагается на цифры и слова, а не на отличное использование визуальной графики Dagood A8. В результате Диск имеет тенденцию показывать вам много информации.

С другой стороны, размер HUD может мешать вам видеть дорогу, и он не требует испытаний на ускорение и торможение на Akabane A500. Тем не менее, Hudway Drive — лучший способ получить автомобильную информацию во время вождения.

Объединив лучшие компоненты бортовой диагностики и ваш телефон с проектором, Hudway Drive может показать, что происходит внутри вашего автомобиля, не отрывая глаз от дороги. Короче говоря, в нем есть все, что вы ожидаете от автомобильного HUD, и многое другое.

Это означает, что у вас есть дополнительный экран с указаниями навигации, текстовыми сообщениями и поддержкой по телефону, помимо статистики о скорости, пробеге и так далее. Это один из самых дорогих HUD с ценой в 279 долларов, но для тех из вас, кому нужно знать самые важные части вашего широкоэкранного дисплея, это того стоит.

В дополнение к ожидаемым элементам Диск показывает маршруты и текстовые сообщения, позволяя принимать текстовые сообщения и телефонные звонки. При цене 279 долларов это один из самых дорогих HUD, но он того стоит для тех, кому нужно знать самые важные аспекты своей поездки.

Брайан Надель — независимый писатель и редактор, специализирующийся на технических отчетах и ​​обзорах.
