Критическая ситуация с экологией и постоянный рост цен на топливо заставляют искать производителей транспорта новые решения. Двигатели внутреннего сгорания (ДВС) усовершенствуются, модифицируются и «смешиваются» с электродвигателями. Для чего это делается, как работает гибридный двигатель, рассмотрим в сегодняшней публикации.

Простыми словами о сложном

Что же представляет собой гибридный двигатель? Гибридный двигатель – это система, состоящая из двух связанных между собой агрегатов: электрического и бензинового. Они могут работать как по отдельности, так и одновременно. Управляет этой системой бортовой компьютер автомобиля. Он решает, в зависимости от режима движения, какой тип силового агрегата нужно задействовать в конкретный момент времени.

Для движения по городу, когда от двигателя не требуется выработки большой мощности, используется электродвигатель. Во время движения по загородным трассам компьютер отключает электродвигатель и задействует топливный агрегат.

При смешанном режиме езды, когда двигатель автомобиля работает под нагрузкой с периодическими ускорениями и остановками – два агрегата работают в тандеме. Причем во время работы топливного двигателя, идет зарядка электрического. Отдельного внимания заслуживают двигатели, работающие на водороде.

Экономия электроэнергии в гибридных двигателях

Известно, что на движение автомобиля затрачивается огромное количество энергии. В связи с этим возникает закономерный вопрос: как электромотор даже в условиях малых нагрузок может долго работать без дополнительного прицепа с аккумуляторами. Чтобы понять принцип работы электродвигателя автомобиля, нужно проследить весь процесс от начала движения до остановки.

Когда автомобиль трогается либо движется на малых скоростях, всю работу осуществляет электродвигатель, который питается от аккумулятора. Далее в его задачу входит разогнать автомобиль до предельно возможной для электродвигателя скорости. После этого компьютер дает команду на включение топливного двигателя. При этом ДВС часть энергии отдает на генератор, который подменяет АКБ и продолжает вместо нее питать электромотор, параллельно заряжая аккумулятор. Автомобиль при этом работает на двух силовых агрегатах одновременно.

При движении со средней скоростью электродвигатель отключается, работает только ДВС, пополняя запас энергии аккумулятора. При повышении нагрузки на ДВС ему на помощь снова приходит электромотор. Но электроэнергия пополняется не только за счет работы ДВС. Тормозной механизм автомобиля с гибридным двигателем устроен таким образом, что образовавшаяся во время торможения энергия, преобразовывается в электрическую и тоже идет на питание электромотора. Такое торможение получило название «рекуперативное».

Рассмотренный выше алгоритм работы описывает общую картину работы гибридного силового агрегата автомобиля. На сегодняшний день существует три типа таких двигателей: последовательный, параллельный и смешанный.

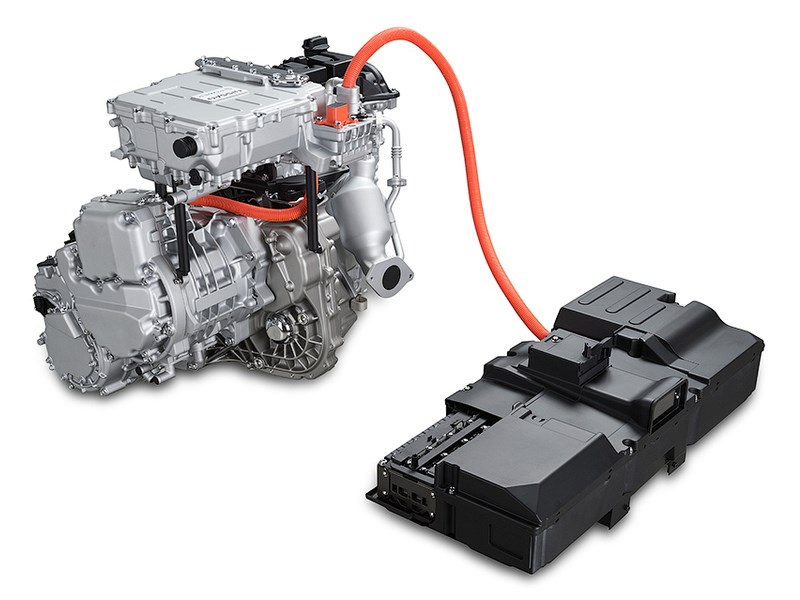

Последовательная схема гибрида

Принцип работы такой схемы можно считать самой простой из гибридов. Двигатель внутреннего сгорания в данном типе является вспомогательным элементом и предназначен для работы генератора. Генератор, получая энергию от ДВС, преобразует ее в электрическую и запитывает электромотор, который приводит автомобиль в движение.

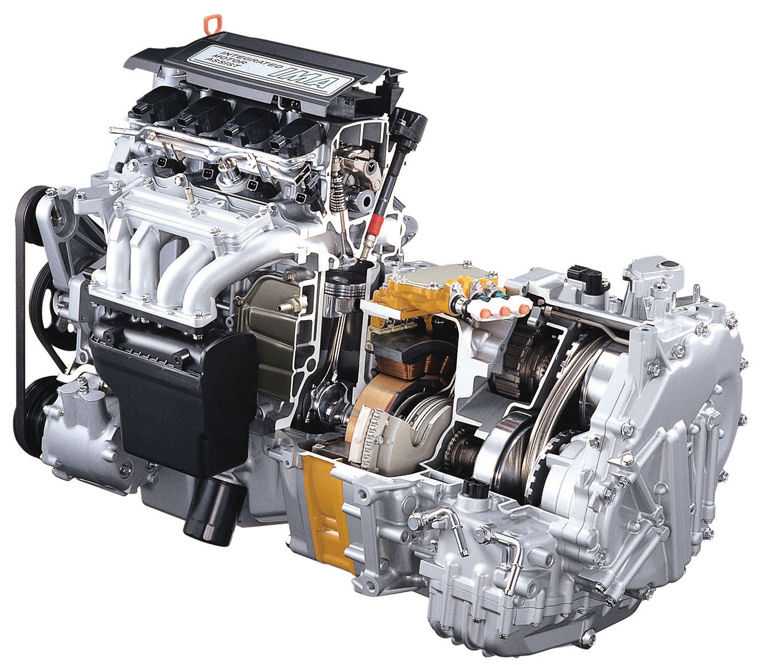

Параллельная схема гибридного автомобиля

Принцип работы параллельной схемы заключается в том, что ДВС и электромотор установлены таким образом, что появляется возможность их использовать как вместе, так и по отдельности. Но все же основная функция электромотора в такой схеме – это создание дополнительной мощности ДВС при ускорении. Кроме того электродвигатель выполняет функции стартера и генератора. Аккумуляторы при такой схеме не требуют дополнительной подзарядки, им хватает энергии, вырабатываемой при движении.

Honda Insight, Honda Civic Hybrid, BMW Active Hybrid 7, Volkswagen Touareg Hybrid – модели с параллельной схемой гибридного двигателя.

Последовательно – параллельная схема гибрида

В этой схеме ДВС и электромотор связывает между собой планетарный редуктор, при помощи которого мощность от обоих двигателей передается на ведущие колеса.

Смешанная схема отличается от параллельной наличием генератора, создающего энергию для электродвигателя.

Положительные стороны гибридных двигателей

1. Основное достоинство гибридов заключается в его экономичности. Минимальная экономия топлива составляет 20%, что в условиях роста цен довольно ощутимое преимущество.
2. Совместное использование двух двигателей снижает количество выбросов СО2.
3. Отличные ходовые характеристики, которые достигнуты благодаря рациональному накоплению и последующему перераспределению мощностей, выработанных совместно двумя двигателями.
4. В сравнении с традиционным автомобилем гибрид обладает ощутимым запасом хода, то есть он может продолжать движение даже с пустым баком.
5. Характеристики гибридных двигателей полностью идентичны традиционным моделям с ДВС, вопреки сложившимся стереотипам, а с учетом других преимуществ порой даже превосходит их.
6. Электродвигатели практически бесшумны, что добавляет комфорта при эксплуатации автомобиля.
7. В сравнении с электромобилем, АКБ гибрида заряжается от топливного двигателя, что увеличивает запас его хода.
8. Заправка автомобиля осуществляется тем же бензином, что и традиционные авто.

Недостатки гибридов

1. Высокая стоимость автомобиля.
2. Обслуживание автомобиля требует больших затрат. Ремонтировать такую машину самостоятельно вряд ли удастся, а квалифицированных мастеров найти большая сложность. С комплектующими также гарантированно будут проблемы.
3. Перепады климатических температур плохо влияют на АКБ и приводят к их саморазряду.

Принцип работы бензиново-электрических гибридных автомобилей

Как работает гибридный автомобиль? Какие процессы происходят под его капотом во время движения? В этой статье мы поможем вам понять принцип работы гибридной силовой установки.

Любое транспортное средство, использующее в своей работе два или более источника энергии, является гибридом. Огромная часть выпускаемых в наше время автомобилей являются бензиново-электрическими гибридами, силовая установка которых сочетает двигатель внутреннего сгорания и электромотор.

Бензиново-электрические гибридные автомобили — это своеобразный симбиоз автомобилей с бензиновыми двигателями и электромобилей. Различие, как известно, между бензиновыми и электрическими автомобилями заключается в источнике и механизме их питания. В бензиновом автомобиле топливо поступает к двигателю с топливного бака, в электромобиле же электрический мотор обеспечивают электроэнергией аккумуляторные батареи. Можно сказать, что гибридный автомобиль является своеобразным компромиссным вариантом между этими двумя автомобильными механизмами.

Для того, чтобы автомобиль был комфортным для пользователя в процессе эксплуатации, он должен отвечать определенным требованиям. Необходимо чтобы автомобиль был в состоянии:

— обеспечивать большой пробег до момента дозаправки/подзарядки;

— заправлялся быстро и легко.

Бензиновые автомобили отвечают вышеизложенным требованиям, но являются источником значительного загрязнения окружающей среды. Электрические же автомобили в процессе своей работы практически не образуют загрязняющих веществ, однако их пробег на одном заряде аккумуляторных батарей, как правило, не превышает 80-160 км. Главным недостатком электрических автомобилей является довольно продолжительный процесс их подзарядки.

Бензиново-электрические гибридные автомобили сочетают в себе преимущества как электрических, так и бензиновых машин, позволяя объединить в одной системе бензиновое топливо и электроэнергию. Совместное использование двигателя внутреннего сгорания и электродвигателя позволяет значительно повысить топливную эффективность силовой установки транспортного средства, обеспечить быстрое достижение необходимого показателя скорости движения путем практически моментальной подачи энергии, снизить объемы образуемых вредных выхлопов, а также увеличить пробег автомобиля благодаря эффективному функционированию системы рекуперативного торможения, позволяющей преобразовывать кинетическую энергию движения в электроэнергию. К тому же, применение гибридной силовой установки в автомобиле создает возможность уменьшения его суммарного вес по сравнению с бензиновым аналогом.

Широкое использование гибридные автомобилей на дорогах способствует значительному снижению выбросок оксида азота в атмосферу (на 50%), а также сажи и углекислого газа.

Термин «гибридный автомобиль», чаще всего применяется к средствам передвижения, сочетающим в своей конструкции двигатель внутреннего сгорании и один или несколько электродвигателей. Однако, не исключена возможность использования в гибридных автомобилях и иных источников питания, помимо бензина и электроэнергии. В последнее время ряды гибридных автомобилей начали пополняться гибридными моделями, механизм работы которых предполагает сочетание ДВС и двигателя, работающего на сжатом воздухе, или же электромотора и двигателя, использующего в своей работе энергию солнца, ветра, биологического топлива.

Гибридные автомобили делятся на два вида: умеренные и полные. Движение умеренных гибридов обеспечивается преимущественно работой двигателя внутреннего сгорания, а электромотор при этом используется только в качестве дополнительного тягового механизма (яркий пример — Honda Insight). Полным же гибридам свойственна возможность перемещения исключительно только на одной электротяге, независимо от ДВС.

Наиболее популярными в мире гибридные автомобили — Toyota Prius, Shevrolet Volt, Honda Insight. В модели Toyota Prius реализован следующий механизм: движения автомобиля на низкой скорости (до 40 км/ч) происходит благодаря работе электродвигателя, питаемого литий-ионной аккумуляторной батареей, но при большем разгоне активизируется двигатель внутреннего сгорания, который обеспечивает тягу на высокой скорости. При этом электроника регулирует работу моторов и генератора.

Противоположный механизм работы реализован в гибриде Shevrolet Volt. Передвижение этого автомобиля происходит благодаря электродвигателю, функции же ДВС сводятся только к подзарядке его аккумуляторных батарей.

Для гибридных автомобилей свойствен механизм рекуперации энергии при торможении – электрический двигатель переходит в режим генератора, преобразующего кинетическую энергию в электрическую, которая способствует восполнению заряда аккумуляторных батареи.

Схемы подключения двигателей гибридного автомобиля:

— Последовательная схема – маломощный ДВС соединен только с генератором электроэнергии, а электрический двигатель — с колесами. ДВС приводит в движение небольшой генератор электрического тока, вырабатываемая электроэнергия от которого поступает к аккумуляторным батареям, обеспечивающим питание электрического мотора. При такой схеме подключения, ДВС никогда непосредственно не приводит транспортное средство в движение, и главным силовым механизмом является электромотор. Конструкция подобных гибридных автомобилей предполагает использование аккумуляторов увеличенной емкости. Данная схема подключения двигателей была использована в первых гибридных автомобилях, сконструированных Фердинандом Порше. На сегодняшний день представителями Plug-in Hybrid являются модели Chevrolet Volt, Opel Ampera.

— Параллельная схема – ДВС, электрический двигатель и коробка передач соединяются с помощью автоматических муфт. Данная схема свойственна практически для всех умеренных гибридов и для ряда полных (например, Audi Duo). Для гибридный автомобилей с параллельной схемой характерна возможность как одновременного, так и раздельного использования возможностей ДВС и электродвигателя для движения колес. Электрический мотор способствует быстрому разгону транспортного средства, а также обеспечивает выполнение функции рекуперативного торможения. Гибриды с параллельной схемой — Hyundai Elantra Hybrid, Civic Hybrid, BMW Active Hybrid 7, Volkswagen Touareg Hybrid.

— Последовательно-параллельная схема (смешанная) – планетарный редуктор обеспечивает связь ДВС, электрогенератора и электрического двигателя. Яркими примером гибридных автомобилей с последовательно-параллельной схемой (Full Hybrid ) является Toyota Prius, Ford Escape Hybrid, Lexus RX 450h.

Последовательная схема подключения двигателей гибридного автомобиля

Параллельная схема подключения двигателей гибридного автомобиля (слева)

Последовательно-параллельная схема подключения двигателей гибридного автомобиля (справа)

Гибридную силовую установку автомобиля могут образовывать следующие компоненты:

Двигатель внутреннего сгорания. В гибридных автомобилях также, как и в традиционных – бензиновых, используется ДВС, однако он значительно меньше и более усовершенствован в направлении сокращения уровня вредных выбросов в атмосферу и увеличения работоспособности.

Топливный бак. Топливный бак в гибридах является устройством хранения бензинового топлива для работы ДВС.

Электрический двигатель. Современные автомобилестроительные технологии позволяют использовать электродвигатель как в качестве силового двигателя, так и генератора энергии при торможении, тоесть электромотор способен ускорять автомобиль, питаясь от аккумуляторных батарей, или же может работать в генеративном режиме при спусках автомобиля по склону и торможении, обеспечивая восполнение энергии батарей.

Генератор. По механизму своей работы генератор схож с силовым электродвигателем, однако в ряде гибридном автомобиле он используется только для производства электрической энергии.

Аккумуляторные батареи – устройства хранения энергии для работы электродвигателя гибридного автомобиля. В то время, когда для бензинового двигателя свойственно только черпание бензина из топливного бака, электрический двигатель гибридного автомобиля может как использовать энергию батарей, так и восполнять её посредством механизма рекуперативного торможения.

В гибридных автомобилях, как правило, применяются более компактные и легкие аккумуляторные батареи, нежели в электромобилях.

Коробка переключения передач выполняет в гибридном автомобиле ту же функцию, что и бензиновом, с тем только различием, что контролирует работу как ДВС, так и электрического двигателей.

Для контроля потока энергии между генератором, батареей и электромотором используется блок управления энергией и полупроводниковое устройство переключения.

Ряд приемов позволяет увеличить эффективность использования бензинового топлива и энергии аккумуляторных батарей в гибридном автомобиле. Итак, в гибридном автомобиле с этой целью:

— Восполняется энергия, запасаемая в батареях, благодаря функции рекуперативного торможения электродвигателя.

— Приостанавливается работа ДВС. Гибридному автомобилю не нужно все время полагаться на бензиновый двигатель, поскольку в нем, как правило, есть полноценный тяговой электромотор.

— Используется развитая аэродинамика с целью уменьшения лобового сопротивления.

— Применяются легкие материалы. Снижение общего веса автомобиля является простым способом увеличения его пробега. Более легкий автомобиль потребляет значительно меньше энергии при ускорении и подъемах вверх по холмам. Композитные материалы, такие как углеродное волокно или же легкие металлы (алюминий, магний) могут использоваться для снижения веса общей конструкции гибридного транспорта.

— Используются специальные шины с пониженным сопротивлением качению.

Существует несколько эффективных методов обеспечения максимального пробега гибридного автомобиля:

— Поездки на небольших скоростях – аэродинамическое сопротивление резко возрастает при увеличении скорости.

— Поддержание стабильной скорости – при изменении скорости автомобиля, значительная часть энергии тратится впустую; поддержание скорости позволяет более эффективно использовать топливо.

— Предотвращение резких остановок – если транспортное средство будет останавливаться более длительный промежуток времени, электродвигатель сможет сгенерировать больше энергии.

Что такое гибридный автомобиль? | Как работает гибридный автомобиль?

Содержание

• 1 Что такое гибридный автомобиль?
• 2 Принцип работы гибридного автомобиля
• 3 Как заряжается аккумулятор гибридного автомобиля?
• 4 Что такое рекуперативное торможение?
• 5 Типов гибридных автомобилей
  • 5.1 1) Параллельный гибридный
  • 5. 2 2) Серия Гибрид
  • 5,3 3) Гибридный автомобиль с подключаемой инфекцией
  • 5,4 4) 2-рекордные гибридные вагоны
  • 5,5 5) Маленький автомобиль Mid-Hybrid
• 6 Parts of Hybrid Car
• 7 Fuel-Efficient System Design
• 8 Advantages and Disadvantages of Hybrid Cars
  • 8.1 Advantages of Hybrid Car
  • 8.2 Disadvantages of Hybrid Electric Car
• 9  Hybrid Car Vs Electric Car
• 10 FAQ Раздел
  • 10.1 Что означает гибрид в автомобиле?
  • 10.2 Что означает гибридный автомобиль?
  • 10.3 Как работает гибридный автомобиль?
  • 10.4 Как заряжать гибридный автомобильный аккумулятор?
  • 10.5 Как долго работает гибридный автомобильный аккумулятор?
  • 10.6 Из каких компонентов состоит гибридный автомобиль?

Комбинация двух или более источников питания известна как гибрид . Автомобиль, созданный по гибридной технологии, известен как гибридный автомобиль . Гибридный электромобиль (HEV) входит в число самых известных транспортных средств в мире. Гибридный электромобиль имеет два источника питания: I.C. двигатель, а другой — электродвигатель.

И.К. Двигатель и электродвигатель используются в гибридном автомобиле для увеличения мощности автомобиля и снижения уровня выбросов. Двигатель называют сердцем автомобиля. Это двигатель, который преобразует мощность топлива в движение автомобиля.

Что такое гибридный автомобиль?

Любое транспортное средство, которое может питаться от двух или более источников питания , называется Гибридным транспортным средством . Гибридный автомобиль — это тип транспортного средства, в котором используется как электродвигатель и I.C. двигатель как источник энергии.

Невозможно подключить гибридный электромобиль для зарядки аккумулятора. Вместо этого батарея заряжается за счет рекуперативного торможения и ИС. двигатель. Дополнительная мощность, обеспечиваемая электродвигателем, потенциально может позволить использовать двигатели меньшего размера.

Аккумулятор также питает вспомогательную нагрузку и снижает холостой ход двигателя при остановке. Эти два источника энергии (электродвигатель и двигатель внутреннего сгорания) улучшают экономию топлива без ущерба для производительности.

В отличие от полностью работающих I.C. автомобилей с двигателем, гибридный электрический автомобиль имеет батареи, которые питают электродвигатели и приводят их в действие, в дополнение к топливному баку, который подает питание на двигатель внутреннего сгорания. Существует несколько способов упаковки и зарядки аккумулятора. Основным преимуществом гибридного электромобиля (HEV) является его экономичность.

Эти типы автомобилей имеют более низкий уровень выбросов, более высокую мощность и лучшую топливную экономичность, чем обычные автомобили. Гибридный двигатель обеспечивает лучшую топливную экономичность и мощность, чем другие типы двигателей.

Когда гибридный автомобиль едет или тормозит, он создает избыточную энергию для зарядки аккумуляторной батареи двигателя. Поэтому вам не нужен внешний источник для зарядки аккумулятора вручную. Во-вторых, этот процесс также помогает улучшить запас топлива или эффективность.

Обычный гибридный автомобиль — это полностью электрический автомобиль. К ним относятся электродвигатель, приводящий в движение колеса, и аккумулятор, питающий электродвигатель. Затем есть совершенно отдельный бензиновый двигатель, который питает генератор. Обычные гибридные автомобили имеют очень маленькие двигатели.

Обычные гибридные автомобили имеют большой вес. Эти транспортные средства должны выдерживать вес аккумуляторов, бензиновых двигателей, генераторов и электродвигателей.

Обычный гибридный автомобиль не требует столько энергии от батареи, как чистый электромобиль, поэтому вы можете снизить вес, но полноразмерный электродвигатель и 10-киловаттный генератор весят сотни фунтов.

Теперь мы собираемся изучить, как работает гибридный автомобиль?

Принцип работы гибридного автомобиля

Основной целью создания гибридных автомобилей является снижение расхода топлива и выбросов вредных газов. Гибридные автомобили питаются как минимум от двух типов источников энергии.

Старый гибридный автомобиль имел стационарный газовый двигатель для питания генератора. Этот генератор передает электрическую энергию электродвигателю, установленному на ступице переднего колеса.

Новейший гибридный автомобиль использует комбинацию электрической и топливной (бензиновой или дизельной) энергии. Этот тип транспортного средства имеет различное количество электродвигателей.

Гибридный автомобиль работает следующим образом:

• В первую очередь карбюратор двигателя автомобиля засасывает воздух из окружающей среды и производит подмешивание топливно-воздушной смеси.
• Топливно-воздушная смесь направляется в цилиндр сжатия двигателя внутреннего сгорания. двигатель.
• Цилиндр сжатия содержит возвратно-поступательный поршень.
• Этот поршень сжимает топливно-воздушную смесь. Благодаря высокому сжатию топливовоздушная смесь воспламеняется, и вырабатывается мощность.
• Энергия, вырабатываемая двигателем, направляется в генератор для выработки электроэнергии.
• Вырабатываемое электричество используется для зарядки автомобильного аккумулятора или для работы двигателя.
• По мере того, как энергия передается на батарею, батарея сохраняет ее. Эта накопленная мощность используется для запуска автомобиля, когда двигатель не работает.

Как заряжается аккумулятор гибридного автомобиля?

Зависит от типа гибрида. В большинстве продуктов, включая подключаемые и серийные гибриды, используется бензиновый двигатель для выработки электроэнергии и зарядки аккумулятора.

Параллельные гибриды отличаются тем, что они только заряжают батарею, поглощая дополнительную энергию и преобразовывая ее в электричество. Дополнительная энергия, которая обычно тратится впустую, когда автомобиль работает на холостом ходу или замедляется, сохраняется в аккумуляторе для последующего использования (например, для рекуперативного торможения).

Эта «рекуперативная» зарядка используется в бензиновых двигателях и других гибридных автомобилях.

Что такое рекуперативное торможение?

Рекуперативное торможение — это метод рекуперации энергии, потерянной во время торможения, и сохранения ее в виде электроэнергии в аккумуляторе.

Когда вы нажимаете на тормоз автомобиля, генерируется кинетическая энергия, которая используется для движения автомобиля вперед. Обычно он выделяет тепло тормозными колодками. Однако технология рекуперативного торможения гибридных автомобилей может преобразовывать это рассеянное тепло в электричество.

Когда вы нажимаете на педаль акселератора, батарея подает питание на двигатель. Когда двигатель получает мощность, он приводит в движение колеса.

Обратный процесс, когда вы убираете ногу с педали акселератора или нажимаете на тормоз. Питание электродвигателя отключается, и колеса передают кинетическую энергию электродвигателю, фактически превращая его в генератор и возвращая энергию обратно в аккумулятор.

Все гибриды также оснащены стандартными фрикционными тормозными дисками для резких остановок, поскольку рекуперативное торможение не подходит для резких остановок.

Читайте также: Различные типы двигателей

Типы гибридных автомобилей

Автопроизводители используют различные гибридные конструкции для достижения максимальной эффективности использования топлива или сохранения цены гибридного автомобиля на как можно более низком уровне. Существуют различные типы гибридных автомобилей. Гибридный автомобиль имеет следующие основные типы:

1. Параллельный гибридный
2. Series Hybrid
3. Гибридный гибрид
4. 2-Mode Hybrid
5. Mild-Hybrid

1) Parallel Hybrid

Parallel Hybrid Hybrid Hybrid Hybrid Hybrid. Этот дизайн очень известен.

Параллельные гибриды используют как двигатель внутреннего сгорания и электродвигатель для выработки мощности и управления автомобилем. В гибридном автомобиле Parallel и электродвигатель, и I.C. двигатель подключен параллельно к трансмиссии или коробке передач.

Параллельный гибрид использует микроконтроллер для управления процессом передачи энергии. Этот микроконтроллер определяет, работают ли двигатель и мотор отдельно или вместе.

Аккумуляторная батарея используется для питания электродвигателя, а топливный бак используется для подачи топлива в двигатель. Электродвигатель также действует как пусковой механизм двигателя. Эти валы двигателя соединены непосредственно с безмуфтовой коробкой передач.

Поэтому, когда транспортное средство приводится в движение исключительно двигателем, вал продолжает вращаться. Это позволяет двигателю работать как генератор. Вырабатываемая электроэнергия используется для зарядки аккумулятора.

Примерами параллельных гибридных автомобилей являются Hyundai Sonata, Toyota Prius, Honda Accord, Toyota Camry и т. д.

В настоящее время почти все гибридные автомобили являются параллельными, а не серийными гибридными автомобилями. Силовой агрегат гибридного автомобиля Toyota оснащен двигателем внутреннего сгорания (ДВС) и двумя электродвигателями, которые также можно использовать в качестве генератора. Эти электродвигатели заряжают аккумуляторы двигателя. В противном случае энергия будет потрачена впустую, например, при поломке автомобиля.

Энергии, хранящейся в относительно небольшой батарее, достаточно для питания трансмиссии или движения автомобиля примерно на милю по мере необходимости. Поэтому гибридные автомобили Toyota могут работать только на электричестве; они также могут работать на I.C. двигатели или оба. Однако единственным источником энергии для автомобилей является топливо.

2) Серийный гибрид

Процесс, в котором один источник энергии преобразуется в мощность другого, и эта мощность приводит в движение автомобиль, известен как серийный гибрид. Автомобиль работает на «серийном гибриде», известном как серийный гибридный автомобиль.

Серийный гибридный автомобиль имеет последовательно соединенные генератор и двигатель. Генератор использует электроэнергию, вырабатываемую двигателем, для выработки электроэнергии. Эта мощность используется для запуска двигателя или зарядки аккумулятора.

Когда двигатель не работает, электроэнергия, хранящаяся в батареях, может использоваться для движения автомобиля. Эти автомобили похожи на электромобили тем, что главная передача обеспечивается исключительно электродвигателем.

Скорость двигателя можно изменить, просто заменив источник питания, что устраняет необходимость в сложной системе передачи.

Эта система повышает КПД двигателя и позволяет двигателю работать с наиболее эффективными оборотами независимо от скорости автомобиля.

Энергия, вырабатываемая в таких ситуациях бездействия, сохраняется в аккумуляторе для последующего использования. Серийные гибридные автомобили более эффективны, но требуют большого преобразования энергии. Каждое из этих преобразований теряет мощность и снижает общую эффективность системы. Еще одним недостатком этой последовательной системы является то, что для нее требуется больше деталей, чем для параллельных систем. Это увеличивает общую массу автомобиля. 9Гибридные системы передачи энергии серии 0003

очень популярны на кораблях и локомотивах. Атомная подводная лодка — пример серийного гибридного автомобиля. Ядерные реакторы производят тепло, которое приводит в действие паровые турбины, которые затем приводят в действие генераторы. Тепловоз представляет собой гибридное транспортное средство.

В настоящее время этот метод используется, потому что гораздо проще передвигать транспортное средство на электричестве, чем получать чистую энергию от ядерного реактора или большого дизельного двигателя. Кроме того, поезда весят сотни тонн, и для движения поезда обязательно наличие безмуфтовой трансмиссии.

3) Гибридный автомобиль с подключаемым модулем

Гибридный автомобиль с подключаемым модулем позволяет традиционным гибридным автомобилям иметь аккумуляторы большей емкости, которые необходимо перезаряжать. Как правило, эти гибридные автомобили используют розетку на 110 В для зарядки аккумулятора, как и в случае с электромобилем.

Гибридные автомобили с подключаемым модулем работают на двигателях внутреннего сгорания и могут работать после полной зарядки, что значительно повышает топливную экономичность автомобиля. Volvo XC40 Recharge Plug-in Hybrid, Hyundai Ioniq Plug-in Hybrid и BMW 330e являются примерами подключаемых гибридных электромобилей.

4) Двухрежимные гибридные автомобили

Эти типы гибридных автомобилей работают двумя разными способами. В первом режиме он работает как обычный гибридный автомобиль. В режиме 2 ^и можно адаптировать конструкцию к различным требованиям двигателя для конкретной задачи автомобиля.

5) Автомобиль с мягким гибридом

В последние годы стоимость производства гибридных автомобилей с высокой эффективностью стала очень высокой. Автомобильные компании разрабатывают новые планы по доведению гибридных технологий до обычного человека.

Автомобильные компании приняли мягкую гибридную конструкцию, чтобы соответствовать нормам выбросов и немного повысить эффективность использования топлива без значительного увеличения затрат.

В мягком гибридном автомобиле электродвигатель помогает бензиновому или бензиновому двигателю повысить производительность, повысить эффективность использования топлива или и то, и другое. Он также используется в качестве стартера для функций автоматической остановки или запуска, которые снижают расход топлива, выключая двигатель, когда автомобиль стоит, и сокращая расход топлива. Baleno, Ciaz и Maruti Suzuki Ertiga являются примерами мягких гибридных автомобилей.

Читать также: различные типы дизельных двигателей

Части гибридного автомобиля

Гибридный автомобиль имеет следующие основные детали:

1. Трансмиссия
2. Трактивный аккумуля
3. Контроллер силовой электроники
4. Двигатель внутреннего сгорания
5. Топливный бак
6. Топливный фильтр
7. Выхлопная система
8. Тяговый электродвигатель
9. Генератор
10. Преобразователь постоянного тока в постоянный
11. Аккумулятор

1) Трансмиссия

Этот компонент гибридного автомобиля приводит в движение колеса, передавая механическую энергию от тягового двигателя или электродвигателя.

2) Блок тяговых аккумуляторов

Это устройство сохраняет энергию для использования тяговыми двигателями.

3) Тепловая (охлаждающая) система

Эта система может поддерживать подходящий диапазон рабочих температур для силовой электроники, электродвигателей, гибридных двигателей и других деталей.

4) Контроллер силовой электроники

Это устройство обеспечивает поток электроэнергии, подаваемый тяговой батареей, и регулирует скорость тягового двигателя и его крутящий момент.

5) Двигатель внутреннего сгорания

В двигателе внутреннего сгорания топливо впрыскивается внутрь камеры сгорания или во впускной коллектор, где оно смешивается с воздухом. Эта воздушно-топливная смесь воспламеняется искрой, создаваемой свечой зажигания.

6) Топливный бак

Топливный бак хранит бензин в автомобиле до тех пор, пока он не понадобится двигателю. Топливный насос используется для подачи бензина из топливного бака в карбюратор двигателя.

Читайте также: Работа топливного насоса

7) Топливный фильтр

Дозатор топлива подключается к баку автомобиля для заполнения топливного бака.

8) Выхлопная система

Эта часть гибридного автомобиля отводит выхлопные газы двигателя от выхлопной трубы через выхлопную трубу. Разработайте трехкомпонентный каталитический нейтрализатор для снижения выбросов двигателя в выхлопных системах.

9) Тяговый электродвигатель

Эта часть автомобиля с гибридным двигателем использует мощность тягового аккумулятора, и этот двигатель приводит в движение колеса автомобиля. В некоторых автомобилях используется мотор-генератор, который выполняет как регенерацию, так и ведущую роль.

10) Генератор

Это устройство вырабатывает электроэнергию от колес, которые вращаются при торможении, и возвращает эту энергию тяговой батарее. В некоторых автомобилях используются мотор-генераторы, которые выполняют как привод, так и регенерацию.

11) Преобразователь постоянного тока в постоянный

Этот компонент гибридного электромобиля заменяет источник постоянного тока высокого напряжения с тяговой аккумуляторной батареи на источник постоянного тока низкого напряжения, необходимый для питания аксессуаров автомобиля и зарядки вспомогательных аккумуляторов.

12) Аккумулятор (вспомогательный аккумулятор)

В электромобилях вспомогательный аккумулятор обеспечивает питание для запуска автомобиля перед активацией тягового аккумулятора и обеспечивает питание автомобильных аксессуаров.

Конструкция системы с эффективным расходом топлива

• Мягкий гибрид: Эта конструкция также известна как микрогибрид. Он использует батареи и электродвигатели для приведения в движение транспортного средства и выключения двигателя при его остановке (например, на светофоре или в условиях прерывистого движения). Автомобиль с мягким гибридом потребляет мало топлива. Эти гибридные системы не могут питать транспортное средство только электричеством. Эти автомобили, как правило, дешевле, чем полные гибриды, но имеют преимущества в экономии топлива по сравнению с полными гибридами.
• Полные гибриды: Эти автомобили оснащены батареями большей емкости и более мощными электродвигателями для движения на короткие расстояния и на низких скоростях. Эти гибридные автомобили имеют больше затрат, чем мягкие гибриды, но они более экономичны.

Преимущества и недостатки гибридных автомобилей

Преимущества и недостатки гибридных электромобилей приведены ниже:

Преимущества гибридных автомобилей

Основное преимущество гибридных автомобилей по сравнению с бензиновыми автомобилями заключается в том, что они более чистые и экономичные. больше топлива. Это делает его экологически чистым. В гибридных автомобилях используются двигатели двойного действия (электродвигатель и бензиновый двигатель), которые снижают расход топлива и экономят энергию.

• Финансовые льготы

Гибридные автомобили поддерживаются множеством кредитов и стимулов, чтобы они оставались доступными. Снижение ежегодных налогов и освобождение от платы за пробки приводят к сокращению расхода топлива.

Одним из основных преимуществ гибридного автомобиля является то, что он потребляет меньше энергии, чем I.C. автомобили с двигателями. У него чистая работа. Это означает, что они выделяют меньше выхлопных газов и меньше зависят от ископаемого топлива. Это поможет снизить цены на бензин на местном рынке.

Когда вы нажимаете на тормоз вашего гибридного автомобиля, K.E. производит. Внутренний механизм используется для захвата и передачи этой генерируемой энергии в батарею. Это избавляет от необходимости прерывать период и регулярно заряжать аккумулятор.

• Легкий вес

Гибридные автомобили сделаны из более легких материалов и требуют меньше энергии для движения. Кроме того, двигатель меньше и легче, что позволяет экономить много энергии.

• Малый двигатель

I.C. двигатели, используемые в гибридных транспортных средствах, имеют небольшие размеры, легкие и эффективные, поскольку они не должны приводиться в действие исключительно транспортным средством.

И.К. двигатель этого транспортного средства потребляет мало топлива, поскольку электродвигатель помогает двигателю управлять транспортным средством.

В гибридных автомобилях двигатель запускается автоматически при нажатии педали акселератора и автоматически останавливается на холостом ходу. PHEV могут преодолевать большие расстояния на более высоких скоростях, чем обычные гибридные автомобили. Транспортные средства на водородных топливных элементах выделяют только водяной пар и горячий воздух, что приводит к снижению выбросов энергии.

Недостатки гибридного электромобиля

• Ограниченная мощность

двигатели, и даже электродвигатели не такие мощные, поэтому вы не можете приблизиться к большому транспортному средству с бензиновым двигателем, которое сочетает в себе эти два. Поэтому гибриды могут быть не лучшим вариантом для тех, кто любит много мощности.

• Более высокие цены

Основным недостатком гибридного автомобиля является то, что он имеет очень высокую цену. Гибридные автомобили имеют относительно большую стоимость, чем обычные бензиновые автомобили, стоимость которых составляет от 5 100 до 11 000 долларов больше, чем стандартная версия. Однако дополнительная сумма может быть уравновешена за счет снижения операционных расходов и освобождения от налогов.

Гибридный автомобиль становится немного тяжелее своего бензинового аналога с дополнительными батареями. Таким образом, при вождении гибрида вы заметите некоторые проблемы с управлением, которые повлияют на подвеску и эффективность использования топлива.

Гибридный автомобиль дороже в обслуживании, чем аналогичный бензиновый автомобиль. Это потому, что гибриды по-прежнему являются инновационными и могут многое добавить на рынок. Поэтому найти всех механиков, имеющих опыт ремонта таких автомобилей, не представляется возможным. Эта причина приводит к дорогостоящему ремонту гибридных автомобилей.

Как мы уже говорили, гибридные автомобили имеют два двигателя. Наличие спаренных двигателей и постоянно совершенствующаяся техника усложняют ремонт и обслуживание гибридных автомобилей. Из-за этого гибридные двигатели имеют высокие затраты на содержание и обслуживание. Кроме того, найти мастера с таким опытом непросто.

• Стоимость батареи

Гибридные автомобили в значительной степени зависят от батарей, поэтому вождение без них практически невозможно. Что еще хуже, замена аккумулятора в гибридном автомобиле стоит очень дорого, и многие водители неохотно покупают такой автомобиль.

• Дизайн

Эти типы транспортных средств имеют сложную конструкцию. Поэтому конструкция этих транспортных средств очень тяжелая.

 Hybrid Car Vs Electric Car

The main difference between the electric car and hybrid car is given below:

Specifications	Electric Car	Hybrid Car
Топливо	Для движения электромобилю требуется электричество, которое обеспечивается аккумуляторной батареей (DC).	Гибридный автомобиль использует для движения как топливо (бензин или дизельное топливо), так и электричество.
Зарядка	Аккумулятор необходимо заряжать вручную.	Аккумулятор не нужно заряжать вручную.
Цена	Слишком высокая цена.	Цена гибридного автомобиля почти равна цене автомобиля с двигателем внутреннего сгорания.
Выхлопные газы.	Эти автомобили выделяют меньше выхлопных газов, чем гибридные автомобили.	Гибридные автомобили выбрасывают больше выхлопных газов, чем электромобили.
Выбросы топлива	Эффективность использования топлива зависит от диапазона заряда аккумулятора.	Эффективность использования топлива зависит от комбинации запаса хода аккумуляторной батареи и двигателя внутреннего сгорания.
Двигатель	В этих автомобилях используется только электрический двигатель.	В этих автомобилях используется как двигатель внутреннего сгорания, так и электродвигатель.

FAQ Раздел

Что означает гибрид в автомобиле?

Комбинация двух или более источников питания называется гибридной. Автомобиль, созданный на основе гибридной технологии, известен как гибридный автомобиль. Гибридный автомобиль имеет двигатель внутреннего сгорания и электродвигатель.

Что означает гибридный автомобиль?

Автомобиль, использующий два или более источников энергии, называется гибридным автомобилем.

Как работает гибридный автомобиль?

Во-первых, двигатель внутреннего сгорания вырабатывает энергию. Генератор преобразует эту мощность двигателя в электричество. Это электричество используется для привода двигателя, а оставшаяся энергия накапливается в аккумуляторе. Накопленная мощность используется для запуска автомобиля, когда двигатель не работает.

Как зарядить гибридный автомобильный аккумулятор?

Существует несколько способов зарядки аккумуляторной батареи гибридного автомобиля, но наиболее распространенные способы приведены ниже:

• Зарядка дома: Гибридные автомобили Maximum имеют мощное зарядное устройство на 240 В, которое можно подключить для зарядки к электросети вашей страны. Подключаемые гибридные автомобили для туристических поездок необходимо заряжать в течение ночи, чтобы полностью использовать аккумулятор. Эта идея очень выгодна благодаря расширенному ассортименту подключаемых гибридных автомобилей и низкой стоимости электроэнергии в непиковые периоды.
• Мобильная зарядка: Некоторые подключаемые гибриды также имеют мобильный зарядный кабель на 120 В, который можно подключить к электрической розетке. При такой конфигурации зарядного устройства необходимо соблюдать осторожность, чтобы не отключить автоматический выключатель. Эти зарядные устройства требуют больше времени для полной зарядки аккумулятора, чем зарядка дома, но они полезны в крайнем случае.
• Общественные зарядные станции: Количество зарядных станций растет день ото дня, поскольку гибридная технология становится все более распространенной и дешевой.

Как долго работает гибридный автомобильный аккумулятор?

Максимальный срок службы гибридного автомобильного аккумулятора составляет от 80 000 до 100 000 миль . В течение 2020 года Toyota пошла еще дальше и предложила 8-летнюю гарантию или 100 000 миль гарантий на гибридные батареи.

Какие компоненты гибридного автомобиля?

Ниже приведены основные компоненты гибридного автомобиля:

1. Transmission
2. Тропительный аккумулятор
3. Система теплового (охлаждающего)
4. Power Electronics Controller
5. Slifction Engine
6. Fuel Dank
8. Slick Sulch Struck Sluck Sulch. система
9. Тяговый электродвигатель
10. Генератор
11. Преобразователь постоянного тока в постоянный
12. Аккумулятор

Читайте также

1. Различные типы двигателей
2. Различные типы дизельных двигателей
3. 2-тактный двигатель против 4-тактного двигателя
4. Работа и типы поршневых двигателей Какие принципы лежат в основе гибридных автомобилей

?

гибрид

В то время, когда водители действительно серьезно относятся к глобальному потеплению и загрязнению воздуха, производители автомобилей конкурируют с инновациями, чтобы предложить своим клиентам самые экологически чистые автомобили. Гибридные автомобили сразу же удовлетворяют потребности пользователей, значительно сокращая выбросы.

от Renault Group

Гибридные автомобили — это первый шаг к переходу на электротранспорт. Чтобы снизить уровень загрязняющих выбросов, производимых двигателями внутреннего сгорания, у них есть электродвигатель, который заменяет или дублирует бензиновый или дизельный двигатель в зависимости от того, как он используется. Существует несколько различных типов гибридных автомобилей со своими преимуществами и принципами работы.

Различные типы гибридных автомобилей

Автомобили с мягким гибридом

Автомобили с мягким гибридом лишь частично гибридизированы и могут взять на себя часть нагрузки от двигателя внутреннего сгорания для снижения расхода топлива. В этих автомобилях есть небольшая батарея, которая может поддерживать работу двигателя внутреннего сгорания, но эта технология не позволяет управлять автомобилем на электротяге.

Поскольку для движения автомобиля требуется больше всего энергии, низкоуровневая гибридизация может снизить расход топлива при движении по городу (на 5–10 %). Он заряжается за счет кинетической энергии, возникающей при торможении и замедлении, что делает его автономной системой, которую не нужно заряжать через розетку.

Однако до сих пор его производительность была ограниченной, а экономия выбросов CO2 незначительна.

Гибридные автомобили

Гибридный автомобиль (или HEV, сокращение от Hybrid Electric Vehicle) оснащен аккумулятором, достаточной емкости, чтобы проехать несколько километров в полностью электрическом режиме. Как и у мягкого гибрида, аккумулятор этого автомобиля заряжается за счет преобразования кинетической энергии, выделяемой при торможении и замедлении. При движении по городу это позволяет электродвигателю регулярно заменять двигатель внутреннего сгорания. Таким образом, водитель экономит топливо, наслаждаясь вождением без шума и вибраций двигателя — качества, уникальные для электромобиля.

Модели последнего поколения предлагают более динамичные и гибкие характеристики, такие как новая линейка гибридных автомобилей Renault E-TECH с интеллектуальной многорежимной коробкой передач для легкого переключения между режимами.

Например, новые гибриды Renault E-TECH могут проезжать в полностью электрическом режиме до 80% пробега по городу. А их расход топлива при движении по городу примерно на 40% ниже, чем у аналогичного автомобиля с газовым двигателем.

Аккумуляторные гибридные автомобили

Аккумуляторный гибридный автомобиль (или PHEV, сокращение от Plug-in Hybrid Electric Vehicle) немного ближе к полностью электрическому транспортному средству с аккумуляторной батареей большей емкости (90,8 кВтч для линейки Renault PHEV). Подзаряжаемый гибридный автомобиль подключается к подходящей бытовой розетке или общественной зарядной точке, чтобы «наполниться» электричеством. Эта способность заряжаться от сети дает ему запас хода в несколько десятков километров.

Подзаряжаемые гибридные автомобили идеально подходят, например, для всех недельных поездок по городу в полностью электрическом режиме, без использования ископаемого топлива и, следовательно, без выбросов*. Преимущества очевидны как для окружающей среды, так и для вашего кошелька! В дальних поездках перезаряжаемый гибридный двигатель ведет себя как обычный гибридный двигатель, поскольку автомобиль запускается с помощью электричества и частично работает в электрическом режиме.

Благодаря моделям PHEV и их способности заряжаться от сети водители делают большой шаг к переходу на полностью электрические автомобили.

Итак, как это работает в общих чертах? В отличие от мягкого гибрида, электродвигатель гибридного автомобиля или гибридного автомобиля с аккумуляторной батареей фактически используется для поворота колес, чтобы обеспечить полностью электрическое вождение, даже . Автомобили HEV и PHEV имеют тяговую батарею (в дополнение к обычной батарее автомобиля с двигателем внутреннего сгорания), которая используется только для питания электродвигателя.
Во время запуска и разгона электродвигатель гибрида и подзаряжаемого гибрида с его мгновенным крутящим моментом заменяет двигатель внутреннего сгорания и делает автомобиль более отзывчивым.

Какой бы ни была степень гибридизации, электродвигатель действует как генератор, который заряжает аккумулятор, пока автомобиль замедляется во время торможения и торможения . Благодаря этой бесплатной энергии снижается расход топлива, что соответственно снижает эксплуатационные расходы.
Аккумуляторные гибридные модели также имеют тяговую батарею большей емкости. Автомобиль можно подключить к электрической сети для зарядки аккумулятора и, таким образом, увеличить запас хода в полностью электрическом режиме.

Преимущества гибридного автомобиля

Комбинируя электродвигатель с двигателем внутреннего сгорания, гибридные автомобили могут снизить выбросы при эксплуатации* и потребление ископаемого топлива на 5–40 % в зависимости от уровня гибридизации. Преимущество гибридных и перезаряжаемых гибридных автомобилей также заключается в отсутствии шума двигателя, а также в динамичном, но спокойном вождении в электрическом режиме.
Помимо этих основных качеств, мы можем добавить интеллектуальное управление энергопотреблением благодаря различным калькуляторам, которые оптимизируют производительность автомобиля в режиме реального времени и обеспечивают наилучшую производительность в любых условиях.
Кроме того, в гибридных автомобилях Renault реализован весь опыт и ноу-хау европейского лидера на рынке электромобилей.

Гибриды по сравнению с электромобилями

Помимо того, что гибриды меньше зависят от зарядных устройств для преодоления больших расстояний, они также оснащены высокопроизводительным газовым двигателем, отвечающим последним экологическим стандартам.
Что касается полностью электрического автомобиля, то в любом путешествии на него можно положиться: полная мощность при запуске, мощное устойчивое ускорение и плавная управляемость без шума двигателя.
