Порядок сборки коробки передач автомобиля Ока.

Картер коробки передач. Подготавливаю для запрессовки сальника первичного вала. Кстати сказать — запорол два сальника. Разобравшись понял — проблема была в заусенце на посадочном месте. Так что лучьше перед установкой сальников проверить то место где они будут стоять.

На блоке всё готово. Сцепление стоит. Как оправка подойдёт цилиндрик диаметром 15 мм.

Запресованный сальник первичного вала коробки передач. Предварительно перед установкой сальник сбоку покрывал тонким слоем герметика.

То же с сальниками полуосей. Но тут главное не перепутать правый с левым. Это правый.

А это левый. Только изнутри.

Подшипники запресовываются просто. Главное не перекосить. И не забыть под подшипник вторичного вала подложить пластмассовый грибочек — маслосборник.

Шток выбора передачь и рычаг штока. Главное — обезжирив резьбу проклеить её специальным анаэробным клеем — фиксатором.

Примеряю собранный механизм выбора и переключения передач

Да. Главное не забыть про сальник штока выбора передач. Кстати туда и правда влезает несколько сальников. Вниз я поставил новый а на верх аккуратно вынутый старый.

Хвост штока выбора передач

Это предварительно отрегулированная ведомая шестерня главной пары с дифференциалом и новыми подшипниками. Ставлю её на место.

Установил шестерню с дифференциалом.

Два вала — первичный и вторичный. Вторичный с шестернями и синхронизаторами. Все уже с напресованными подшипниками (внутренние только наружные обоймы) и закрученными задними гайками.

Да. Чуть не забыл. Нужно сальники смазать пластичной смазкой. Какой — указано в книжке по ремонту. Так что надо почитать. 🙂

Ставлю валы. Валы ставяться вместе — парой. Иначе никак. Но это не сложно.

Дошло дело до механизма выбора передач. Открываю баночку и достаю сухарики — блокираторы. Смое главное — не потерять!

Вот в эти дырочки вставляются толстые блокираторы. Они предохраняют от случайного параллельного перемещения штоков. Один шток перемещаясь блокирует два других.

---

Один сухарик уже на месте. Вставлять лучше пинцетиком. Но можно изловчиться и чистой отвёрткой.

Ещё разок крупным планом то место куда это всё вставляется.

А этот сухарик вставляется в отверстие штока 3-4 передач (тот что по серединке).

Сухарики и штоки вставлены на место.

Вставляю механизм выбора и переключения передач в сборе со штоками и паралельно с шестернёй заднего хода (иначе она потом не влезет).

Вот так это выглядит сбоку.

Потом конечно же штоки можно будет вынимать. Что я и делал, устанавливая вилки на штоки. Ставлю вилку 3-4 передач.

Вилка 3-4 стоит. Ставлю вилку 1-2.

Вилочки стоят.

А это анаэробный клей — фиксатор резбы. Я мазал соединение штока выбора передач с рычагом выбора передач и болты — фиксаторы вилок на штоках.

Да. Перед тем как закрепить вилки на штоках нужно не забыть закрепить механизм выбора так как больше снимать я его не собираюсь 🙂

АХТУНГ! Обращаю внимание на правильное положение вилки 3-4 передач.

Не забыть бы вычещеный магнитик для сбора опилок! Опилки появляются в процессе работы коробки. И чтобы не засорять масло они собираются на этот магнит.

Настало время соединять корпус коробки. Приготовился мазать герметиком. Столика подходящего не было и я извернулся вот так вот. Поставив верх корпуса наоборот на подшипники валов.

После акуратно намазал герметиком сторону и стал ждать, давая герметику немного схватиться.

Герметик на фланце половинки корпуса.

Пока сохнет герметик я счёл НЕ ЛИШНИМ по книге проверить, правильно ли я всё собрал и что я мог забыть.

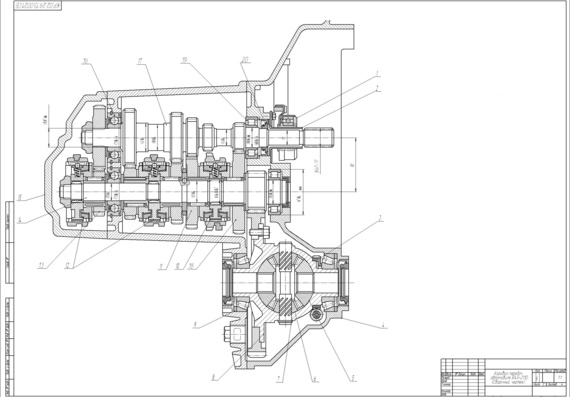

Особенно это хорошо видно на общем чертеже.

И так! Половинки споловинены. Все валы и штоки вошли в свои дырки. Я потихонечку протягивал болты, следя чтобы герметик схватился по стыку ровно. Да! Забыл отметить — гайки подшипников на валах нужно закернить в пазы. Да, и не забыть про стопорные разрезные кольца подшипников.

Теперь, когда картер коробки собран, можно заправить фиксаторы штоков. Это шарик, пружинка и заглушка с медным уплотняющим кольцом. Заглушки я фиксировал на клей.

Теперь пришла пора промазать герметиком заднюю крышку и надеть её. Технология та же. Выжидаем пока герметик немного схватится. Ставлю. Слежу чтобы герметик равномерно распределился. Жду пока герметик схватится сильнее. И после равномерно протягиваю шесть гаек.

Ставлю направляющую выжимного, вилку и выжимной, смазывая по ходу смазкой.

Ставлю кулису и гофрой.

И устанавливаю коробку. К слову скажу что без полуосей и без ГБЦ коробка ставится сверху удобнее чем снизу. Что ещё раз доказывает что Оку удобнее ремонтировать комплексно!

Вот и всё. Теперь не много осталось.

Источник

Минитрактор из Оки — изготовление своими руками, чертежи, видео

Минитрактор – актуальная сельскохозяйственная техника. Большой ассортимент навесов расширяет её функционал. Если нет возможности приобрести малогабаритной трактор, можно изготовить его на основе старого автомобиля.

Минитрактор с двигателем от Оки своими руками по техническим параметрам и работоспособности не будет уступать агрегату от производителя. Самоделка будет отличаться экономичностью, производительностью и надёжностью. Сконструировать трактор можно с учётом индивидуальных предпочтений.

Минитрактор с двигателем Ока справиться с обработкой почвы, культивацией, окучиванием, перевозкой грузов и другими работами.

Содержание

• 1 Предварительный этап конструирования
• 2 Этапы изготовления миниагрегата из Оки

Предварительный этап конструирования

Из автомобиля Ока при конструировании берутся такие детали:

• Мотор;
• Трансмиссия;
• Колёсные полуоси;
• Рулевое управление.

В случае необходимости элементы можно заменить совместимыми, доработать некоторые соединения.

Минитрактор из мотоблока Ока конструируется на основе швеллера № 6-8 или уголка 4х4 сантиметра. Количество необходимых материалов определяется по подготовленным чертежам с точными размерами элементов.

Нужно обзавестись следующими инструментами и материалами:

• Болгаркой;
• Сварочным аппаратом;
• Отвёртками и ключами;
• Листовым металлом;
• Покрышками и дисками с диаметром 13-24 дюйма;
• Сиденьем для оператора. Можно использовать не только автомобильное кресло, но офисный стул. Его закрепляют на раме агрегата.

Этапы изготовления миниагрегата из Оки

Самодельный минитрактор собирается с ключевых узлов:

1. Рама. Нужны два лонжерона (правый, левый) и два траверса (задний, передний). Для изготовления лонжеронов нужны швеллеры № 10, а траверсов — № 12 и № 16. Металлический брус понадобиться для поперечной балки;
2. Мотор. Важно учитывать показатели мощности и крутящего момента. Оптимальный вариант – четырёхцилиндровый двигатель на дизеле с мощностью 40 л. с. и системой воздушного охлаждения. Для агрегата 4*4 увеличивается передаточное число трансмиссии;
3. Мост. Не нуждается в модернизации. Его прикрепляют к раме четырьмя стремянками. Можно использовать карданный вал практически любой машины;
4. Трансмиссия. КПП крепится на раме. Для синхронизации её сцепления с мотором с помощью сварочного аппарата делается новая корзина. В маховике двигателя укорачивается задняя плоскость, проделывается отверстие в центре;
5. Рулевое управление. Для гидравлики нужен масляной насос, отвечающий за давление. Он должен располагаться у ведущего вала. Оптимальное решение – каждое колесо ведущего вала управляется редуктором. Система рулевого с Ока полностью подходит для переделанной конструкции;
6. Колёса. Диаметр колёс определяется в зависимости от целей используемого агрегата. Если техника будет использоваться для транспортировки грузов, радиус колёс должен быть в пределах 13-16 дюймов. Для выполнения сельскохозяйственных работ нужны колёса с радиусом 18-24 дюйма.

Переломка с ДВС Ока изготовляется по определённой схеме:

1. Изготовляется рама. Со швеллера или листового железа должна получиться стандартная прямоугольная конструкция. Укрепляется металлическими уголками, приваренными вертикально. За межрамный шарнир можно взять кулак УАЗа;
2. Спаиваются передний и задний мост с ключевыми частями автомобиля Ока. Самодельный миниагрегат зачастую безрессорный, поэтому толчки при движении весьма ощутимые;
3. Устанавливается мотор. Мощности половинчатого двигателя хватит для выполнения стандартных работ минитрактором. Улучшить проходимость можно увеличенным колёсным просветом. Нужно разработать схему крепления механизма для сцепления с навесным оборудованием. Передние и задние лонжероны усиливаются. Более мощные двигатели, к примеру, от УД 2, позволяют не только обрабатывать участки, но и транспортировать грузы;
4. В составе сцепления двухклиновые ремни, от которых передаётся вращение шкиву. Последний закрепляется на валу КПП. Коробка передач также подходит от Ока. При монтировании её разворачивают к оператору;
5. Устанавливается система рулевого управления;
6. Монтируется топливный бак и тормозная система;
7. Обеспечивается освещение агрегата. Осветительные приборы включают необходимую электропроводку и фары. При их наличии малогабаритный трактор можно использовать в тёмное время суток;
8. Устанавливается сиденье оператора. Вибрационные нагрузки уменьшаются, продолжительность работы увеличивается благодаря установке мягких рессор под креслом.

Старый автомобиль Ока можно использовать в качестве тягловой силы. Задняя часть кузова обрезается для возможности крепления навесных устройств. Если мощность техники позволяет, то список навесом может быть очень широкий, включая кун на минитрактор.

Сделать минитрактор из Оки в аварийном состоянии можно, используя рабочие узлы и системы автомобиля. В этом случае создаётся абсолютно новый механизм. Его преимущество в возможности настроить трактор под себя. Такой особенностью не может похвастаться малогабаритный трактор от производителя.

Упростит процесс изготовления новой техники предложенное видео.
