Самодельная автомобильная зарядка для телефона

Иногда возникает необходимость зарядить мобильный телефон от бортовой сети автомобиля. Предлагаемая конструкция автомобильного зарядного устройства для мобильного телефона довольно проста и содержит всего пару компонентов. Нужное напряжение обеспечивает отечественный маломощный стабилитрон серии КСА. Стабилитрон может быть заменен аналогичным. В этой схеме он вообще не греется, так, что можно использовать стабилитроны любой мощности. Часто у радиолюбителей возникают вопросы с маркировкой стабилитрона.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Самодельный источник питания USB в машине
• Адаптер для зарядки телефона в салоне автомобиля
• Простейшее ЗУ для мобильных телефонов от бортовой сети автомобиля
• Два провода и немного хитрости: как зарядить телефон в машине без зарядного устройства?
• Как своими руками сделать солнечное зарядное устройство для телефона
• Зарядное mini (micro) USB устройство на 5 вольт в автомобиле своими руками 📹
• USB зарядка из обычной зарядки
• как сделать своими руками автомобильную зарядку для ноутбука
• Зарядка от прикуривателя, для планшета, телефона и ноутбука. Как не спалить свой девайс?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: самодельная зарядка для телефона от прикуривателя тест

Самодельный источник питания USB в машине

Прослушка своими руками. Нобелевская премия по физике присуждена за создание синих светодиодов. Схемотехника рассматриваемого адаптера для зарядки от прикуривателя автомобиля не претендует на оригинальность и использует очень распространенную микросхему MC Однако, печатная плата разработана под маленький корпус Z и занимает мало места.

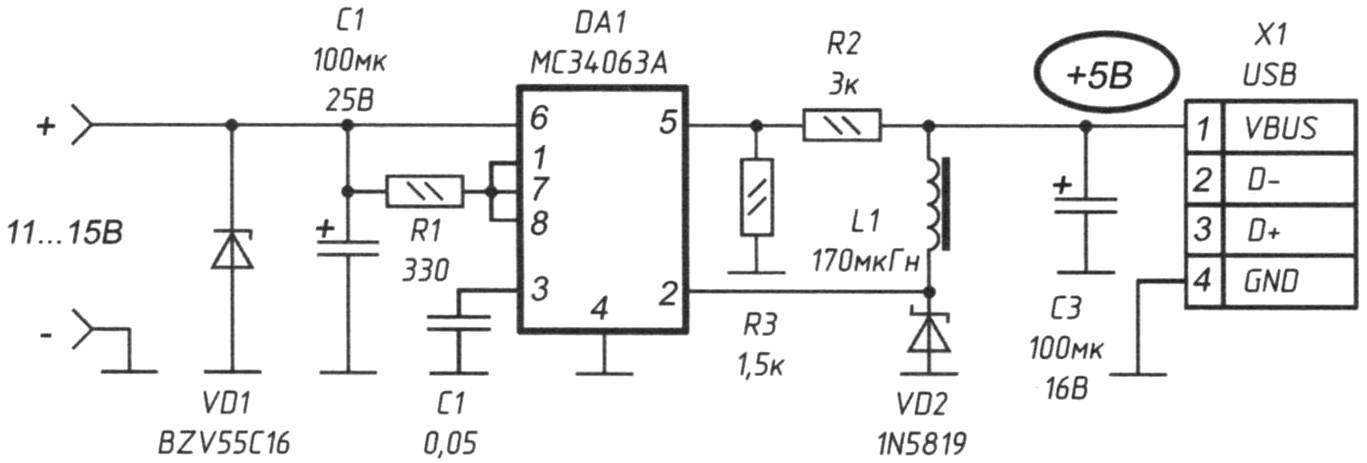

Данный проект будет полезен тем, кто все же хотел бы самостоятельно изготовить зарядное устройство для телефона для автомобиля нежели покупать готовое устройство, так как суммарная стоимость устройств возможно будет одинаковой. Резисторы R2 и R3 образуют обратную связь с выходом схемы, как таковые резисторы образуют делитель напряжения.

При этом на пятом выводе микросхемы всегда поддерживается напряжение 1,25 вольта, это значит, что выходное напряжение напрямую зависит от сочетания номиналов в делителе напряжения:.

А из этого следует, что можно точно рассчитать выходное напряжение. Если нам нужно получить на выходе 5 вольт, то необходимо произвольно выбрать номинал одного резистора — пусть это будет Ом, тогда расчет другого резистора будет выглядеть так:. Резистор R1 используется на подобие предохранителя — при превышении номинального тока микросхемы он отключит ее.

Так как номинал этого резистора мал, то его можно собрать из нескольких резисторов, подключенных в параллель друг другу. На печатной плате это предусмотрено. Конденсатор С3 задает частоту работы преобразователя. Остальные конденсаторы выполняют функцию фильтрации на входе и на выходе. Чем больше номинал конденсатора С5, тем меньше будут пульсации на выходе. Важным параметром у нас является миниатюрность, поэтому в схеме был использован конденсатор емкостью мкФ, выпаянный с материнской платы на 6.

Диод VD1 должен быть быстрым Шоттки. И дроссель должен выбираться также не только исходя из его индуктивности, но от тока, который он может пропускать длительное время без разрушения. В данной схеме дроссель рассчитанный на 1 ампер вполне подойдет. Разъем на выходе схемы ставится типа USB-A мама. На входе ставится разъем обычный для питания подходящего диаметра для вас, тип разъема также мама.

Таким образом на выходе можно подключить стандартный USB кабель для вашего телефона или другого устройства.

Вход схемы подключается через переходник прикуривателя автомобиля. Вообще это дело можно немного упростить и подключить разъем прикуривателя просто подпаиванием проводов к плате, а не использовать разъем. Как было указано, корпус используется Z Печатная плата с установленными компонентами занимает все пространство корпуса.

В корпусе необходимо сделать два отверстия — для USB разъема и для входного напряжения. На фото нижняя крышка немного подпилена для плотного закрывания по причине габаритов разъема для подключения прикуривателя. Небольшая притирка, так сказать. При условии отказа от использования разъема по входу напряжения занимаемый объем в корпусе немного уменьшится и отверстие можно сделать меньше для пропукания провода внутрь корпуса, чтобы подпаяться к контактам на плате.

Данная вариация с разъемом зависит от того, что есть в наличии мне было жалко резать провод прикуривателя, поэтому использовал такой разъем. На готовой печатной плате эта перемычка выполнена синим проводом. Размер вполне компактный получился. Характеристики адаптера:. К статье прилагается печатная плата в программе Sprint-Layout 6, а также проект протеус для симуляции работы схемы преобразователя. Для отправки комментария вам необходимо авторизоваться. Копирование материалов сайта возможно только с указанием ссылки на первоисточник — сайт meandr.

Обратная связь. Прослушка своими руками Нобелевская премия по физике присуждена за создание синих светодиодов. Адаптер для зарядки телефона в салоне автомобиля Опубликовано в Источники питания , Транспорт Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Translation Русский English.

Полезный совет Для того, что бы снять пластиковую изоляцию с любого провода, не повредив его, можно воспользоваться любой металлической бельевой прищепкой. В губках прищепки пропиливают 2 углубления, и затем в них вкладывают кончик провода, после чего сжимают прищепку пальцами и вытягивают провод.

Адаптер для зарядки телефона в салоне автомобиля

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! USB зарядка из обычной зарядки. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок.

Процесс сборки беспроводной (индукционной) зарядки можно поделить на две части: изготовление передатчика и приемника. Первый.

Простейшее ЗУ для мобильных телефонов от бортовой сети автомобиля

Прослушка своими руками. Нобелевская премия по физике присуждена за создание синих светодиодов. Схемотехника рассматриваемого адаптера для зарядки от прикуривателя автомобиля не претендует на оригинальность и использует очень распространенную микросхему MC Однако, печатная плата разработана под маленький корпус Z и занимает мало места. Данный проект будет полезен тем, кто все же хотел бы самостоятельно изготовить зарядное устройство для телефона для автомобиля нежели покупать готовое устройство, так как суммарная стоимость устройств возможно будет одинаковой. Резисторы R2 и R3 образуют обратную связь с выходом схемы, как таковые резисторы образуют делитель напряжения. При этом на пятом выводе микросхемы всегда поддерживается напряжение 1,25 вольта, это значит, что выходное напряжение напрямую зависит от сочетания номиналов в делителе напряжения:. А из этого следует, что можно точно рассчитать выходное напряжение. Если нам нужно получить на выходе 5 вольт, то необходимо произвольно выбрать номинал одного резистора — пусть это будет Ом, тогда расчет другого резистора будет выглядеть так:.

Два провода и немного хитрости: как зарядить телефон в машине без зарядного устройства?

Ремонт телефона. Забыл пароль? Ремонт телефона Недорогой ремонт смартфонов! ЗУ для сотовых и планшетов от сети 12 Вольт. Представляю конструкцию несложного DC-DC преобразователя, который позволит вам зарядить мобильный телефон, планшетный компьютер или любое другое портативное устройство от автомобильной бортовой сети 12 Вольт.

Самодельное зарядное устройство для телефона на солнечных элементах: фото изготовления зарядки. Сообщество Сделай сам!

Как своими руками сделать солнечное зарядное устройство для телефона

Сотовый телефон отечественный надежный друг в любой ситуации, но он трудится не всегда, приходит время, в то время, когда его необходимо перезарядить. Сетевые зарядные устройства снабжают выходное напряжение ,5 Вольт при токе до мА для зарядки встроенного аккумулятора мобильника. Появляется вопрос — возможно ли совершенно верно такие параметры взять в автомобиле? Само собой разумеется, подобные зарядки возможно купить в магазине, но несложнее всего сделать собственными руками , наряду с этим схема состоит всего из одного компонента — линейный стабилизатор на микросхеме Для начала необходимо купить микросхему стабилизатора.

Зарядное mini (micro) USB устройство на 5 вольт в автомобиле своими руками 📹

Сделать самодельное зарядное устройство не слишком сложно — необходимые компоненты не очень дорогие и их легко достать. Солнечные зарядные USB устройства идеально подходят для зарядки небольших устройств, например, телефона. Слабым местом всех самодельных солнечных зарядок являются аккумуляторы. Большинство зарядных устройств на солнечных батареях собираются на базе стандартных никель-металл-гидридных аккумуляторов — дешёвых, доступных и безопасных в эксплуатации. Но к сожалению у NiMH аккумуляторов слишком низкие напряжение и ёмкость, чтобы их можно было серьёзно рассматривать в качестве зарядных устройств для современных гаджетов , энергопотребление которых с каждым годом только растёт. Из этой инструкции вы узнаете, как своими руками сделать солнечную USB зарядку с литиевым аккумулятором.

Процесс сборки беспроводной (индукционной) зарядки можно поделить на две части: изготовление передатчика и приемника. Первый.

USB зарядка из обычной зарядки

Самодельное зарядное устройство для телефона на солнечных элементах: фото изготовления зарядки. Сообщество Сделай сам! Сообщество : Сделай сам! Солнечное зарядное которое сделал автор, выдаёт 5,2 V, 1,5 А , что позволяет заряжать аккумулятор планшета или телефона даже в пасмурную погоду.

как сделать своими руками автомобильную зарядку для ноутбука

ВИДЕО ПО ТЕМЕ: изготавливаем автомобильное зарядное устройство для мобильных устройств

Хочешь стать куратором любимой темы? Автор RyuMaster Раздел Электровелосипеды. Автор paul Раздел Моноколёса. Автор andreym Раздел Lada Ellada клуб.

Connexion :. Accueil Contact.

Зарядка от прикуривателя, для планшета, телефона и ноутбука. Как не спалить свой девайс?

USB зарядное устройства есть во многих иномарках, но если в вашем машине такого нет, это не беда. Создать самому такое устройства может каждый. Автомобильное зарядное устройство c USB выходом служит для зарядки сматрфонов, планшетов, мобильников, и даже для зарядки GPS навигаторов. При создания такого устройства нужно учитывать силу тока и вольтаж. Для своего зарядника я использовал инвертор на микросхеме LM DC-DC step down, выходной ток составляет 3 Ампер, это вполне xвaтит для одновременной зарядки смартфона стандартно один ампер и например планшета где-то два ампера.

Зарядные уст-ва , Схемы своими руками. В наш технологический век, трудно представить себе жизнь без телефона. И каково же бывает расстройство, когда он садится.

Два провода и немного хитрости: как зарядить телефон в машине без зарядного устройства?

• Главная
• Статьи
• Два провода и немного хитрости: как зарядить телефон в машине без зарядного устройства?

Автор:
Евгений Балабас

Нет, речь не про беспроводную зарядку, а про то, как можно оживить свой смартфон, если зарядка сломалась, но под рукой есть автомобиль с “живым” аккумулятором. При наличии некоторых умений и терпения выйти из положения вполне реально.

«Shit happens!»

Едва ли кто-то будет спорить с тем фактом, что автомобилисты нашего времени сильно деградировали в техническом плане супротив поколений предыдущих… Я до сих пор восхищаюсь тем, как наши отцы и деды (пусть и не от хорошей жизни!) ловко замазывали мылом пробоину в бензобаке, умели запитать самотеком двигатель с отказавшим бензонасосом, заменить банальной лампочкой вышедшее из строя реле-регулятор и тому подобное. Про навыки разбортирования шины в полевых условиях я уже и вовсе молчу – сегодня такое справедливо считается крутейшим «сурвайвалом»…

 Впрочем, людей нашего времени сложно винить в утрате умений, к которым их предков вынуждала нелегкая автомобильная жизнь прошлых десятилетий. Современные машины стали достаточно надежными и позволяют нам не возить с собой полбагажника запчастей и инструментов – спасибо им за это! Однако добровольный и избыточно нарочитый отказ от умений решать неожиданные технические проблемы своими руками и нестандартными методами – это все же системная ошибка поколения. Выживальщические навыки, пусть даже диванного, а не практического характера, противостоят технической деградации – и неважно, если не всем подвернется случай когда-нибудь применить их на деле…

Ведь даже не уезжая слишком уж далеко от цивилизации, нетрудно оказаться беспомощным и одиноким. Банально поехав на рыбалку на заурядное подмосковное озерцо, вы застряли в глуши — машина по какой-то причине обездвижена, вокруг никого… Ничего особенно фантастического в этой истории нет, случиться такое может с каждым – бывает и хуже. Неприятности же идут чередой – это всякий знает… У вашей «старушки», как назло, умер датчик коленвала или вырвало шаровую, прожорливый смартфон разрядился в ноль и выключился, а паршивое зарядное устройство с Алиэкспресса приказало долго жить без каких либо на то причин, как обычно и бывает. «Shit happens», говорят в таких случаях американцы, — но как из этого «шита» выпутаться с минимальным потерями? Сайрес Смит и Филеас Фогг, живи они в реальности и в наши дни – сумели бы. А вы?

Делаем зарядку… из лампочек

Итак, зарядное устройство в прикуриватель не подает признаки жизни и не заряжает телефон. Вокруг – никого, а нам нужно срочно оживить мобильник, дабы сделать звонок с просьбой о помощи – другу, знакомому механику, эвакуаторщику, наконец…

В китайском зарядном устройстве умерла электроника – но шнур-то с microUSB-штекером остался целым, и автомобильный аккумулятор вполне исправен! Вот только на аккумуляторе – двенадцать вольт, а для зарядки телефона нужно пять… Однако все необходимое, чтобы сделать 5 вольт из 12 у вас есть – автомобильные лампочки способны выступить в роли надежных резисторов, гасящих лишнее напряжение и ограничивающих ток.

Разбираем зарядное устройство с помощью отвертки или мультитула или просто раздавив его каблуком на камне. Нам нужно извлечь провод:

Теперь вытащим из задних фонарей две лампы стоп-сигналов мощностью 21 ватт каждая (увы, лампочки 5-10 ватт из плафонов салонного освещения не подойдут). Чаще всего лампы задних фонарей извлекаются без инструментов  — на каких-то моделях авто нужно снять пластиковую обшивку багажника и вынуть колодку с лампами, на иных – извлечь сам фонарь целиком, что, опять же, проделывается весьма легко, если знать, как.

Из части провода от зарядки и двух лампочек мы соберем простейший делитель напряжения бортсети, включив их последовательно. Последовательные лампы «разделят» 12 вольт аккумулятора пополам – на каждой будет по 6 вольт (гореть они по этой причине будут вполнакала).  На самом деле для зарядки нужно 5 вольт, а не 6, но по факту при подключении телефона напряжение слегка просядет и станет даже чуть меньше пяти.

При подключении куска кабеля с microUSB-штекером тщательно следим за соблюдением полярности – черный провод в кабеле должен контачить с минусом аккумулятора автомобиля, а красный – с плюсом в точке соединения двух лампочек! Двигатель заводить не нужно, чтобы не поднимать напряжение выше 12 вольт. Сперва подключаем к аккумулятору собранную нами конструкцию, а после зажигания ламп – вставляем microUSB-штекер в телефон.

На фото выше мы не сильно утруждались и соединили лампочки пайкой. И кажущаяся сложность этого лайфхака – в отсутствии у лампочек контактов для удобного подключения проводов. Если к металлическому цилиндру цоколя провод примотать легко, то к гладкой «пимпочке» центрального контакта уже сложнее… На деле же особой проблемы нет, главное — не торопиться и сделать все аккуратно. Потребуется провод с закрученной на зачищенном конце петелькой, нитка и сложенная в несколько раз бумажная полоска.

Если не спешить и не впадать в истерику, даже к гладкому выпуклому контакту лампочки вы подключите провод без особого труда:

Ну а тем же, кто принципиально не желает осваивать хитрости в духе «не выбрасывайте шкурку от сосиски!», можно посоветовать возить в бардачке недорогой кнопочный телефон с предоплатным тарифом и отдельную зарядку для него. Правда, в этом случае придется помнить о необходимости совершать с этой трубки периодические звонки или отправку СМС, ибо неиспользуемую SIM-карту операторы безвозвратно блокируют через 2-3 месяца бездействия. ..

Опрос

А вы заряжаете телефон в машине?

Ваш голос

Всего голосов:

практика
гаджеты

Новые статьи

Статьи / Ремонт и обслуживание

Индекс воздушного фильтра: откат цен на запчасти, никакого дефицита и шквал подделок

Курс рубля за последние месяцы стабилизировался на относительно комфортном для импортеров уровне. Последовали ли за ним цены на запасные части и расходники? В целом – да, причем цены на  нек…

75

0

0

09.11.2022

Статьи / Популярные вопросы

Не только алкоголь: с какими симптомами запрещено садиться за руль

Обычно ограничениями, с которыми запрещено садиться за руль, считают только алкогольное и наркотическое опьянение. При этом все симптомы, с которыми нельзя водить машину, указаны в одном пу…

788

0

1

07.11.2022

Статьи / Интересно

5 причин покупать и не покупать Daewoo Matiz I

Пожалуй, Matiz в России стал третьим автомобилем по количеству насмешек после Запорожца и Оки. Но справедливы ли эти язвительные смешки в сторону симпатичной машинки? Может, это просто бры…

2695

2

1

06.11.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв

Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет

В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов…

15523

7

205

13.09.2022

Тест-драйвы / Тест-драйв

Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0

Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть…

13137

10

41

13.08.2022

Тест-драйвы / Тест-драйв

Geely Coolray против Haval Jolion: бесплатный сыр? Если бы!

Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з. ..

10221

26

30

10.08.2022

Почему вы должны перестать заряжать свой телефон в машине

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

CASEZY/Getty Images

Независимо от того, находитесь ли вы в длительной поездке или застряли в пробке во время ежедневной поездки на работу, разряд батареи iPhone может стать катастрофой для скучающего водителя. Поначалу может показаться безобидным подключение телефона к USB-порту автомобиля. Но если вы не в отчаянии, зарядка iPhone во время поездки может быть большой ошибкой. И, кстати, вот как узнать, какие приложения разряжают аккумулятор вашего телефона.

Зарядка телефона в автомобиле представляет опасность для телефона. Большинство людей используют прикуриватель, который обычно обеспечивает 12 В.

«Смартфоны обычно используют 5 В при зарядке, и адаптер обычно может безопасно регулировать напряжение», — сказал Джошуа Саттон, менеджер отдела обучения uBreakiFix, Reader’s Digest . «Однако, если адаптер неисправен или изготовлен не производителем вашего телефона, он может передать слишком много энергии на ваш смартфон и потенциально повредить его. В большинстве случаев вы можете не сразу заметить это повреждение, поскольку оно обычно сначала влияет на аккумулятор вашего телефона, снижая его работоспособность». Так вы сможете максимально быстро зарядить свой телефон.

Даже если вы не заметите повреждения телефона, в долгосрочной перспективе это может дорого обойтись. «В худшем случае это может повредить зарядный порт вашего телефона или саму материнскую плату, что очень дорого», — говорит Саттон. «Хорошее эмпирическое правило — всегда использовать официальное автомобильное зарядное устройство производителя вашего телефона, чтобы обеспечить высочайшее качество и правильное регулирование мощности». Вот несколько скрытых взломов iPhone, о которых вы никогда не знали.

Лучше немного изучить свой автомобиль и шнуры, которые вы используете. Если вас все еще беспокоит выходная мощность, Саттон рекомендует инвестировать в инвертор мощности с чистой синусоидой. «Он может обнаруживать любые быстрые изменения выходной мощности автомобильной розетки (или прикуривателя) и безопасно регулировать мощность, которую получает ваш смартфон», — говорит Саттон. «Они больше, чем традиционные автомобильные зарядные устройства, но гораздо безопаснее. Он также имеет дополнительное преимущество, поскольку часто поставляется со встроенными розетками переменного тока для питания ноутбуков».

Самое главное, пользоваться телефоном во время управления транспортным средством небезопасно. «Каждый раз, когда руки человека отрываются от руля или глаза отрываются от дороги, это становится невероятно опасным для него и других людей вокруг него», — сказал Брэд Николс, техник Staymobile, в интервью Reader’s Digest. Итог: будьте осторожны, проведите исследование и подождите, пока не вернетесь домой к плагину.

Источники:

• Джошуа Саттон, менеджер отдела обучения uBreakiFix
• Брэд Николс, техник Staymobile

Первоначально опубликовано: 12 февраля 2020 г.

Брук Нельсон

Брук пишет для RD.com о последних тенденциях в области цифровых технологий, обзорах продуктов, безопасности и конфиденциальности, а также о других новостях и функциях.

Самодельное солнечное USB-зарядное устройство: 7 шагов (с фотографиями)

Недавно я сделал самодельное солнечное USB-зарядное устройство, которое, на мой взгляд, НАМНОГО лучше, чем большинство других конструкций.

Портативный. Это выглядит хорошо. И он может заряжать ваш телефон и USB-устройства быстрее, чем простая струйка, производимая большинством других самодельных солнечных зарядных устройств.

Правильно — это самодельное зарядное устройство на солнечных батареях, которое вы на самом деле будете использовать .

Лучшая часть?

Доступен и прост в приготовлении.

Вот как это сделать.

Материалы и инструменты

Материалы

• 2 Солнечные панели 3 Вт 9 В
• Многожильный провод 22 калибра
• Понижающий преобразователь постоянного/постоянного тока 5 В
• Клей для рукоделия E6000 (на фото показан пистолет для горячего клея, но в итоге я использовал именно его)
• Многоразовый пакет для продуктов
• Термоусадочная трубка (дополнительно)
• 4 1/4″ Бойки (необязательно)

Инструменты

• Стрипперы с проволоками
• Паяль железа
• Ножницы
• Безопасные очки
• Multimeter
• Heat Gun (опциозный)
• 1/4 kine
• Heat Gun (опциозный)
• 1/4 k4. )

Шаг 1. Подготовка ткани

Для этого дизайна я использовал старый многоразовый пакет для продуктов, чтобы вырезать полоску ткани, к которой я прикрепил панели. Он защищает их и позволяет складывать для удобства хранения.

Поместите панели, проушины (если используете) и понижающий преобразователь постоянного/постоянного тока на многоразовый пакет для продуктов в желаемом порядке.

Совет: Я рекомендую оставлять между солнечными панелями расстояние не менее 1 дюйма, чтобы их можно было легко сложить. Я также сделал себе длину больше, чем необходимо, чтобы я мог сложить ткань поверх конвертера, как вы увидите на шаге 6.

Отрежьте ножницами ткань нужного размера. (Мой получился около 14 дюймов в длину и 8,25 дюймов в ширину.)

Шаг 2. Параллельное соединение солнечных панелей

Отрежьте отрезок провода, чтобы соединить положительные клеммы панелей. Ослабьте проволоку, чтобы она не натягивалась при складывании панелей.

Примечание: Поскольку мои панели имеют две пары клемм сзади, перед подключением я использовал мультиметр для проверки их напряжений. Оказалось клеммы которые выводят 9Вольты — это две «верхние» клеммы, а не клеммы со знаками «+» и «-». Странный.

Зачистите и припаяйте провод от плюсовой клеммы к плюсовой клемме. (Я решил ориентировать свои панели в противоположных направлениях, чтобы уменьшить нагрузку на провод, когда панели сложены.)

Совет: Держите места пайки как можно ближе к солнечным панелям. Это поможет в дальнейшем при приклеивании их к ткани.

Отрежьте отрезок провода для соединения отрицательных клемм панелей. Еще раз дайте себе слабину.

Зачистите и припаяйте провод от отрицательной клеммы к отрицательной клемме.

Шаг 3. Припаяйте выводы к панелям

Отрежьте отрезок провода для положительного вывода панелей. Он соединит положительный вывод одной из панелей с положительным выводом понижающего преобразователя. Убедитесь, что он может достигать того места, где вы хотите разместить преобразователь. Не забывайте немного слабины!

Зачистите и припаяйте положительный провод к одной из положительных клемм панели.

Отрежьте отрезок провода для отрицательного вывода панелей.

Зачистите и припаяйте отрицательный провод к одной из отрицательных клемм панели.

Теперь давайте проверим выходное напряжение и силу тока панелей с помощью мультиметра, чтобы убедиться, что мы все правильно подключили! Подсоедините положительный щуп мультиметра к положительному проводу, а его отрицательный щуп к отрицательному проводу.

Какие результаты следует ожидать?

Вот характеристики панелей, которые я использовал:

• 3 Вт
• 9 В
• 333 мА

Параллельное подключение солнечных панелей суммирует ток (ампер) при сохранении постоянного напряжения (вольт).

Таким образом, для вольт вы должны увидеть число около 9 В постоянного тока.

Почти 10 В постоянного тока. Идеальный!

Для ампер вы должны увидеть число около 666 мА (333 мА * 2). Но в реальных условиях ожидайте, что солнечные панели будут выдавать немного меньше заявленного тока.

Совет: Вам, вероятно, придется переключить красный щуп на другой порт мультиметра, чтобы измерить этот ток.

557 мА. Проверять!

Шаг 4. Припаяйте понижающий преобразователь к выводам

Найдите положительный и отрицательный выводы на понижающем преобразователе.

Припаяйте положительный вывод к положительному выводу преобразователя, а отрицательный вывод — к его отрицательному выводу.

Теперь у вас должно быть работающее солнечное зарядное устройство!

Время проверить, работает ли он.

Сначала убедитесь, что понижающий преобразователь правильно подключен и работает, посветив на панели. Его светодиод должен загореться.

Светодиод горит. Похоже, это работает. ✅

Затем проверьте зарядное устройство, поместив его на улицу под прямые солнечные лучи и подключив к нему телефон или USB-устройство. Ваше устройство должно начать заряжаться.

Индикатор зарядки моего Kindle загорается, когда я подключаю его — зарядное устройство работает!

Я проверил выход зарядного устройства с помощью USB-метра, чтобы убедиться, что зарядное устройство действительно выдает приличный ток при напряжении 5 В.

Выдает 460 мА (около 0,5 А) при 5 В. Это около 2,5 Вт, или половина мощности стандартного зарядного устройства для телефона на 5 Вт. (Во время реального использования он регулярно доходил до 3 Вт.)

Согласно нашему калькулятору солнечной зарядки, для полной зарядки моего iPhone XR потребуется около 5,7 солнечных часов пиковой нагрузки.

Определенно не самое быстрое солнечное зарядное устройство, но в крайнем случае зарядит мой аккумулятор.

Дополнительно: Оберните конвертор термоусадкой с помощью термоусадочной трубки и фена. Я сделал это для эстетики и немного для защиты печатной платы. Он закрывает светодиод преобразователя, но для меня это не имело большого значения.

Шаг 5. Приклейте зарядное устройство к ткани

Возьмите клей и полоску ткани, которую вы вырезали на шаге 1. Приклейте панели и конвертер к ткани в желаемом порядке.

Совет: Клей, который я использовал, немного просачивался через ткань, так что вы можете сначала положить кусок газеты.

Подождите, пока клей схватится. Как только это будет сделано, подправьте все места, которые вы пропустили, если это необходимо.

Шаг 6. Установите проушины (дополнительно)

Поскольку я буду использовать зарядное устройство во время пеших и велосипедных прогулок, я хотел установить проушины, чтобы можно было пристегнуть его к рюкзаку и велосипеду. Если вам не нужно ни к чему прикреплять зарядное устройство, вы можете пропустить этот шаг.

Для начала установим две проушины «внизу» — стороне, противоположной понижающему преобразователю.

Вырежьте круг из ткани, используя петельку в качестве ориентира. Проденьте нижнюю часть ушка через отверстие.

Подсказка: Поскольку я использовал такие маленькие люверсы, я просто вырезал ножницами небольшой крестик. Вы также можете сделать отверстие, проткнув его гвоздем.

Поместите инструмент для основания проушины под нижнюю часть проушины. Поместите верхнюю часть люверса поверх ткани.

Поместите пробойник на верхнюю часть ушка. Ударьте перфоратором, чтобы установить проушину.

Повторите эти шаги, чтобы установить вторую нижнюю проушину.

Теперь пришло время для верхних проушин — тех, что на той же стороне, что и понижающий преобразователь.

Чтобы защитить преобразователь, я решил сложить поверх него лишнюю ткань и прорезать отверстие для USB-порта. (Если вы не хотите этого делать, просто установите верхние люверсы так же, как и нижние.)

Затем я проделала верхние люверсы через оба слоя ткани, склеила клапаны вместе и приклеила порт USB к ткань.

Примечание: Не закрывайте солнечную панель!

Подождите, пока клей схватится, и готово!

Шаг 7. Проверка самодельного солнечного зарядного устройства

Теперь, когда вы сделали собственное зарядное устройство на солнечной энергии, пришло время зарядить что-нибудь с его помощью!

Поместите его на улицу под прямые солнечные лучи. Подключите телефон или другое USB-устройство. Затем расслабьтесь и расслабьтесь, используя всю эту бесплатную солнечную энергию.

По окончании зарядки сложите зарядное устройство для удобства хранения.

В этом зарядном устройстве нет встроенного аккумулятора. Добавление батареи делает самодельное зарядное устройство для телефона на солнечной батарее более сложным.

Вы можете легко подключить зарядное устройство к выбранному аккумулятору (я использую Anker PowerCore 10000). Заряжайте аккумулятор днем, а ночью используйте его для зарядки телефона или USB-устройства.

Другие проекты самодельных солнечных зарядных устройств

1. Солнечное зарядное устройство для электровелосипеда

Узнайте, как заряжать батарею вашего электровелосипеда от солнечной энергии, что может быть самым экологически чистым способом транспортировки. Я даже покажу вам, как я установил солнечное зарядное устройство на свой электровелосипед, чтобы сделать полноценный солнечный велосипед.
