Автоматическое зарядное устройство 12 В

Необходимость зарядки АКБ возникает у многих автолюбителей. Одни для этих целей используют фирменные зарядные устройства, другие пользуются самодельными ЗУ, изготовленными в домашних условиях. Как сделать зарядное устройство для автомобильного аккумулятора своими руками и как правильно зарядить батарею таким девайсом?

Об этом мы расскажем ниже. Простое зарядное устройство для АКБ на 6 или 12 вольт представляет собой девайс, использующийся для восстановления заряда батареи. Суть функционирования любого ЗУ заключается в том, что этот прибор позволяет преобразовать напряжение из бытовой сети вольт в напряжение, необходимое для заряда АКБ. На сегодняшний день существует множество видов ЗУ, но в основе любого девайса лежит два основных компонента — это трансформаторное устройство, а также выпрямитель автор видео о том, как выбрать прибор для зарядки, — канал Аккумуляторщик.

ЗУ для автомобильных аккумуляторов вырабатывает ток под напряжением около Этот параметр используется для нормального прохождения тока через батарею. Ведь если АКБ разряжена, но не полностью, то уровень напряжения на ее выводах составит 12 вольт, так что если ЗУ на выходе будет выдавать 12 вольт, этого будет недостаточно для нормальной зарядки. Наиболее оптимальным значением считается именно Когда ЗУ, подключенное к батарее, подключается к бытовой сети, начинается процесс заряда.

Поскольку любая АКБ должна подзаряжаться по установленному алгоритму, сам прибор осуществляет зарядку, производя стабилизацию напряжения и тока. Если вы хотите сделать зарядное устройство для автомобильного аккумулятора на 12 или на 6 вольт, то мы можем вам в этом помочь. Разумеется, если вы никогда ранее не сталкивались с такой необходимостью, но хотите получить функциональный прибор, то лучше осуществить покупку автоматического зарядного девайса для аккумулятора автомобиля. Ведь самодельное зарядное устройство для автомобильного аккумулятора не будет обладать такими функциями, как фирменный девайс.

Итак, чтобы сделать зарядное устройство для аккумулятора своими руками, вам потребуются такие элементы:. В зависимости от схемы ЗУ, дополнительно могут использоваться амперметр и прочие компоненты, которые позволяют правильно заряжать и осуществлять контроль заряда. Разумеется, чтобы изготовить автомобильное зарядное устройство, нужно также подготовить трансформаторный узел и выпрямитель для зарядки аккумулятора.

Кстати, сам корпус можно взять из старого амперметра. Корпус амперметра имеет несколько отверстий, к которым можно подключить нужные элементы. Если амперметра у вас нет, то можно найти что-то похожее. Паяльник с расходными материалами 2. Текстолитовая плита 3. Провод с вилкой 4. Компьютерный радиатор.

Чтобы соорудить зарядное устройство для автомобильного аккумулятора своими руками, сделайте следующее:. Теперь вы знаете, как сделать зарядное устройство для своего авто в домашних условиях. Но как его правильно использовать, чтобы это не повлияло на ресурс эксплуатации заряженной батареи? Загрузка …У Вас остались вопросы? Оценить пользу статьи: Загрузка…. Запуск двигателя автомобиля производит стартер при помощи аккумуляторной батареи.

Эта важная деталь с течением времени и в зависимости от температурных условий способна разряжаться и терять емкость. Иногда севшая АКБ застает автолюбителя врасплох, но исправить ситуацию поможет зарядное устройство, которое можно купить в любом автомагазине.

При недостатке денежных средств или увлечении сборкой полезных устройств своими руками, такой прибор без труда собирается самостоятельно. Большое число автолюбителей предпочитают изготовить зарядку для АКБ своими руками по следующим причинам :.

Самодельная конструкция имеет и свои недостатки, такие как отсутствие у большинства схем различных режимов работы, функции автоматической зарядки и защиты от несоблюдения полярности. Но для многих владельцев авто они отходят на второй план по причине того, что устройство успешно справляется с зарядкой АКБ в течение 10 часов.

Электрогенератор автомобиля способен осуществлять зарядку аккумулятора до определенного уровня, что обеспечивается работой специального реле, пропускающего напряжение до 14,1 В. Пуско-зарядное устройство состоит из главных узлов — трансформатора и выпрямителя , которые преобразуют переменное напряжение В, и подают ток тех же параметров до полного заряда батареи.

Одной из самых популярных пуско-зарядных устройств является прибор, собранный на конденсаторной схеме. Он отличается достаточно высоким КПД, не выделяет во время эксплуатации тепло, отличается стабильным током, не зависящим от заряда и колебаний подачи, и защищен от коротких замыканий. Создать один из вариантов пуско-зарядного устройства своими руками можно согласно следующей инструкции:.

Большинство самодельных автомобильных пуско-зарядных устройств имеют простую схему, достаточно надежны, не отличаются высоким КПД, но со своей задачей справляются. При желании, эффективность прибора можно повысить за счет выбора более сложной схемы, которая даст возможность работы в различных режимах, в том числе и автоматическом, а также с функциями защиты от короткого замыкания, перегрева и перезаряда батареи.

Существует множество вариантов автомобильных зарядок, схема, видео инструкция и порядок сборки которых широко представлены в сети. Зарядное из корпуса БП компьютера.

В конструкцию необходимо внести следующие изменения:. Если она будет применяться только согласно своему предназначению, ампер- и вольтметр можно не устанавливать, а во время зарядки человеческое вмешательство не требуется.

Простая зарядка, изготовленная из вольтового адаптера. В данном случае его схема не понадобится, но нужно учесть его выходное напряжение должно быть равно напряжению АКБ, иначе она заряжаться не будет. Клеммы последовательно подключают к батарее и включают прибор. Сложность выбора зарядки из адаптера заключается в правильности выбора источника питания. При его использовании возможен перегрев АКБ, и тогда процесс прерывают на некоторое время. Зарядка из диода и лампы накаливания. Схема устройства включает в себя следующие элементы:.

Перед сборкой устройства желательно посмотреть видео, где показаны особенности подключения деталей и работы зарядного устройства. Так, при верной настройке, лампа будет светиться в пол канала. При полном заряде батареи лампочка может вовсе не гореть. Весь процесс занимает около 10 часов, после чего устройство обязательно отключается, чтобы не вызвать перегрев АКБ. Часто встречающаяся проблема выхода из строя пуско-зарядного устройства — это его включение при неправильной полярности.

Чтобы исключить проблему переполюсования контактов, схема прибора должна включать реле и диод, которые не пустят ток в неверном направлении, и неправильный заряд на аккумулятор идти не будет. При соблюдении полярности реле замыкается, и начинается зарядка.

Такая схема актуальна для любых типов тиристорных или транзисторных устройств. При безошибочной сборке и годных элементах схемы, прибор сразу готов к эксплуатации , нужно только выставить порог напряжения переменным резистором. Регулировку устройства проводят в процессе зарядки, но правильнее заранее своими руками проверить и настроить участки регулирования и защиты при помощи тестера. При наличии базовых технических знаний и необходимых деталей можно собрать пуско-зарядное устройство, которое обязательно пригодится автолюбителю, особенно в зимний период.

При недостатке опыта всегда можно отыскать видео в сети, где подробно описаны различные зарядные устройства, их схема и процесс сборки. Такой аппарат будет выполнять те же функции, что и произведенный на заводе, но по деньгам обойдется намного дешевле. Далеко не каждый автовладелец имеет в наличии зарядное устройство для аккумулятора своего автомобиля. Приобретать его не спешат по разным причинам: кто-то не может позволить себе такую покупку, а кто-то просто считает, что это устройство не понадобится.

Немногим известно, что приобретать заводское зарядное устройство в магазине вовсе не обязательно. Сделать такой прибор можно и самостоятельно, используя детали от старых электроприборов.

Однако это довольно сложный процесс для тех, кто не является специалистом по ремонту техники и работам по электричеству, поэтому перед тем, как приступить, давайте рассмотрим некоторые теоретические основы. Подзарядить аккумулятор автомобиля можно даже с помощью обогревателя и мощного диода. При подключении данных устройств друг к другу возникает напряжение в 4,5 ампера.

С расходом в киловатт за часов произойдет полная зарядка аккумулятора. Устройства на основе транзисторов дают много энергии, но и здесь не все гладко. Есть риск допустить ошибки при сочетании полярности, что приведет к короткому замыканию и выходу аккумулятора из строя. При такой схеме нет требуемой стабильности тока, из-за чего возникают сильные шумы и радиопомехи.

Компенсировать некоторые из отрицательных сторон устройства можно лишь с помощью ферритового кольца. Некоторые умельцы, особенно с радиотехнической квалификацией, создают своими руками аккумуляторы из компьютерных блоков питания. К сожалению, обучиться этому самостоятельно и без специального образования практически невозможно, так как требуется четкая инструкция и определенная последовательность действий.

В противном случае различия в электрических схемах блоков приведет к порче оборудования. Как сделать зарядное устройство для автомобильного аккумулятора из блока питания компьютера на видео:. В настоящее время многие интересуются так называемой конденсаторной схемой. Она имеет очень высокий КПД, не выделяет тепла при работе, имеет стабильное напряжение, не зависящее от колебаний подачи тока и текущего заряда, а также не боится замыканий. Однако отсутствие на конденсаторах соединения с аккумулятором приводит к росту напряжения и прекращению зарядки.

Если вы способны поддерживать постоянный контакт, то такой вариант станет для вас самым подходящим. Существует еще один способ зарядить аккумулятор автомобиля, который основан на балластных конденсаторах. Воссоздать эту схему довольно просто, что мы и сделаем. Цепь устройства может быть размещена в корпусе от миллиамперметра. Извлеките все содержимое из указанного прибора, оставив лишь стрелочный прибор. Далее выполните монтаж навесным способом. Корпус миллиамперметра имеет прямоугольную форму наподобие рамки, уголки которой имеют небольшие отверстия.

Как раз к ним и можно прикрепить необходимые детали. Теперь закрепим трансформатор, используя четыре винта на 2-миллиметровой алюминиевой пластине. Данную пластину нужно прикрепить к уголкам снизу. К верхней области уголков также прикрепите пластинку из стеклотекстолита такой же толщины.

Зарядное устройство из компьютерного блока питания

Необходимость зарядки АКБ возникает у многих автолюбителей. Одни для этих целей используют фирменные зарядные устройства, другие пользуются самодельными ЗУ, изготовленными в домашних условиях. Как сделать зарядное устройство для автомобильного аккумулятора своими руками и как правильно зарядить батарею таким девайсом? Об этом мы расскажем ниже. Простое зарядное устройство для АКБ на 6 или 12 вольт представляет собой девайс, использующийся для восстановления заряда батареи. Суть функционирования любого ЗУ заключается в том, что этот прибор позволяет преобразовать напряжение из бытовой сети вольт в напряжение, необходимое для заряда АКБ. На сегодняшний день существует множество видов ЗУ, но в основе любого девайса лежит два основных компонента — это трансформаторное устройство, а также выпрямитель автор видео о том, как выбрать прибор для зарядки, — канал Аккумуляторщик.

конденсаторное зарядное устройство для автомобильных аккумуляторов схемы. представлено самодельное автоматическое зарядное устройство для . Как сделать автомобильное зарядное устройство своими руками.

Самодельное автомобильное зарядное устройство из деталей от старых приборов

Ремонт телефона. Продажа автомобильных аккумуляторов в Москве. Забыл пароль? Ремонт телефона Недорогой ремонт смартфонов! Автомобильных аккумуляторов в Москве Продажа автомобильных аккумуляторов в Москве. Очень мощное ЗУ для авто ток до 50 Ампер. Неоднократно мы с вами беседовали о всевозможных зарядных устройствах для автомобильного аккумуляторам на импульсной основе, сегодня тоже не исключение. А рассмотрим мы конструкцию ИИП, который может иметь выходную мощность ватт,но и это не предел, поскольку мощность при желании можно поднять до ватт, следовательно, на такой основе можно соорудить пуско-зарядное устройство, ведь при напряжении Вольт с блока ватт можно снять до Ампер тока! Очень доступная зарядка для авто.

Схемы зарядных устройств для автомобильных аккумуляторов

Всем привет, сегодня я расскажу, как из компьютерного блока питания сделать зарядное устройство для автомобильного аккумулятора своими руками. Итак, берем блок питания и снимаем верхнюю крышку или просто разбираем его. На плате ищем микросхему и внимательно смотрим на нее, вернее на её обозначение, если вы обнаружили там микросхему TL или KA или их аналоги , значит вам очень повезло и мы сможем с легкостью переделать этот блок питания, без всяких дополнительных заморочек. Разбираем блок питания, вытаскиваем плату и отпаиваем от неё все провода, они нам больше не понадобятся.

Это очень простая схема приставки к вашему уже имеющемуся зарядному устройству. Которая будет контролировать напряжение заряда аккумуляторной батареи и при достижении выставленного уровня — отключать его от зарядника, тем самым предотвращая перезарядку аккумулятора.

Зарядное для автомобильного аккумулятора

Причин этому много, например они обладают большой удельной емкостью , низким саморазрядом , способны отдавать большие токи в нагрузку. Подборка схем самодельных зарядных устройств для автомобильных аккумуляторов сделанных своими руками. Типовая схема автомобильного ЗУ состоит из понижающего трансформатора, двухполупериодного выпрямителя подсоединенного к вторичной обмотке и реостата для установки требуемого тока заряда и некоторых других радиолюбительских разработок. Предположим, батарея составлена из семи аккумуляторов, среди которых один имеет реальную емкость, меньшую, чем остальные. При разряде этот аккумулятор достигнет 1 В раньше, чем остальные. Даже если разряд контролируют, этот факт не будет замечен, и разряд будет продолжен, что приведет к более быстрому выходу батареи из строя, чтобы этого избежать читаем статью полностью, в котором как раз и рассматривается схема такого ЗУ.

Зарядные устройства

Простое автоматическое зарядное устройство в автомобиль с 12 В аккумулятором, представляет по-сути модифицированную версию широко доступных промышленных автоматических зарядных устройств. Недавно удалось найти схему-оригинал данного зарядного от одного из имеющихся в продаже китайских ЗУ и были только немного изменены некоторые компоненты оригинальной схемы для улучшения производительности и стабильности. Это зарядное устройство базируется на компараторе LM и 12V 4A трансформаторе мощностью ватт. Дальше показаны уменьшенные изображения принципиальной схемы. Все компоненты этого зарядное устройство доступны на рынке. Амперметр должен выдержать минимум 8 A тока в течение длительного времени. Можно использовать и другой, подобрав экспериментально подходящий шунт.

Как сделать простое автоматическое зарядное устройство на 12 В для автомобильных аккумулятором своими руками. Для полностью заряженного автомобильного аккумулятора он обычно равен — 14,4 В.

Зарядка аккумулятора подборка схем

Автоматическое автомобильное зарядное устройство своими руками

Конструкцию простейшего зарядного устройства для автомобильных аккумуляторов можно реализовать за пол часа с минимальными затратами, ниже будет описан процесс сборки такого зарядного устройства. Не смотря на простую конструкцию,…. В статье рассмотрено простое по схемному решению зарядное устройство ЗУ для аккумуляторов различного класса, предназначенных для питания электрических сетей автомобилей, мотоциклов, фонарей и т.

Современные автоматические зарядные устройства своими руками для аккумулятора автомобиля

ВИДЕО ПО ТЕМЕ: Зарядное Устройство для Автомобильного Аккумулятора Своими Руками из Компьютерного Блока Питания

Далеко не у каждого автовладельца имеется в наличии зарядное устройство для автомобильного аккумулятора. Многие не считают нужным приобретать такой агрегат, считая, что он им не понадобится. Однако, как показывает практика, хотя бы раз в жизни каждый водитель оказывался в ситуации, когда необходимо ехать, а аккумулятор вышел из строя. Необязательно приобретать новое заводское зарядное устройство, его можно самостоятельно выполнить из, например, старых электроприборов.

Сегодня у нас весьма полезная самоделка для автолюбителей, особенно в зимнюю пору!

Простейшее зарядное устройство для автомобильных и мотоциклетных аккумуляторных батарей, как правило, состоит из понижающего трансформатора и подключенного к его вторичной обмотке двухполупериодного выпрямителя. Последовательно с батареей включают мощный реостат для установки необходимого зарядного тока. В промышленных зарядных устройствах для выпрямления зарядного тока и изменения его значения иногда применяют тринисторы КУГ. Здесь следует заметить, что прямое напряжение на включенных тринисторах при большом зарядном токе может достигать 1,5 В. В таких устройствах приходится принимать меры по ограничению и температурной стабилизации зарядного тока, что приводит к дальнейшему их усложнению и удорожанию. Описываемое ниже сравнительно простое зарядное устройство имеет широкие пределы регулирования зарядного тока — практически от нуля до 10 А — и может быть использовано для зарядки различных стартерных батарей аккумуляторов на напряжение 12 В.

При желании можно поставить на выход амперметр в разрыв любого из проводов. При намотке вторички трансформатора необходимо сделать несколько отводков для подбора оптимального варианта зарядного тока. Заряд автомобильного ти вольтового аккумулятора считается законченным, когда напряжение на его клеммах достигнет 14,4 вольт. При зарядке разряженного аккумулятора напряжение на нём будет около 13В, в процессе зарядки ток будет падать, а напряжение возрастать.

схема на тиристоре, с регулятором тока

Содержание

1. Принцип работы и основные компоненты
2. Принципиальные схемы зарядных устройств
3. Простое зарядное устройство для АКБ автомобиля на 12В
4. Зарядное на тиристоре ку202н
5. ЗУ для автомобильного аккумулятора на tl494
6. Схема с автоматическим отключением
7. Схема мощного ЗУ с регулировкой тока
8. Технология сборки
9. Часто задаваемые вопросы

Зарядное устройство для автомобильного аккумулятора — необходимое устройство в любом автохозяйстве. Его можно купить в магазине. А можно сделать самостоятельно.

Принцип работы и основные компоненты

Свинцово-кислотные аккумуляторы заряжают постоянным (выпрямленным) напряжением, стабильным по уровню. Чтобы получить ток, втекающий в батарею, зарядное напряжение должно быть выше напряжения АКБ. Ток заряда в таком режиме зависит от разницы напряжений источника и батареи.

Полностью разряженная АКБ автомобиля выдает напряжение 10,5 вольт (ниже разряжать нельзя), полностью заряженная — 12,6 вольт. В процессе уровень на выходе ЗУ остается постоянным, на клеммах батареи плавно повышается. Поэтому в начале зарядки ток будет максимальным, по окончании – минимальным. Снижение уровня тока служит признаком окончания процесса. Также для автоматического завершения зарядки можно использовать достижение напряжения на АКБ значения 12,5..12,6 вольт.

Процесс зарядки свинцово-кислотной батареи стабильным напряжением.

Стандартная схема построения зарядника содержит:

1. Сетевой трансформатор;
2. Выпрямитель;
3. Регулятор тока (напряжения) — стабилизированный или нет.

Общая схема построения зарядников для автомобильных АКБ.

Очень желательны приборы, индицирующие ток и напряжение. Дополнительно ЗУ может оснащаться:

• схемой ограничения тока;
• электрическими защитами;
• индикацией или автоматическим отключением по окончании зарядки.

Эти функции являются сервисными и повышают удобство работы с ЗУ.

Принципиальные схемы зарядных устройств

Зарядное устройство для автомобильной батареи можно выполнить на разной элементной базе. Все зависит от наличия комплектующих и квалификации мастера.

Простое зарядное устройство для АКБ автомобиля на 12В

Для регулирования тока и напряжения можно применить обычный потенциометр. Вращением его движка можно подстраивать ток в зарядной цепи.

ЗУ с регулирующим потенциометром.

На практике такая схема не используется по двум причинам:

• через потенциометр идет полный ток нагрузки, элемент такой мощности найти трудно;
• ток нагрузки идет через подвижный контакт движка переменного резистора, это значительно снижает надежность работы устройства.

Зато по этой схеме легко понять принцип работы простых зарядников.

Схема простого ЗУ.

На практике реализуется другая схема зарядного устройства для сборки своими руками. Здесь потенциометр включен в цепь базы транзистора, и ток через него небольшой. Зарядный же ток идет через коллектор-эмиттер транзистора, а полупроводниковый элемент подобной мощности найти гораздо проще. Но в этом и состоит главный недостаток схемы. Сквозной ток идет через регулирующий элемент, вся излишняя мощность рассеивается на нем. Потребуется радиатор значительной площади.

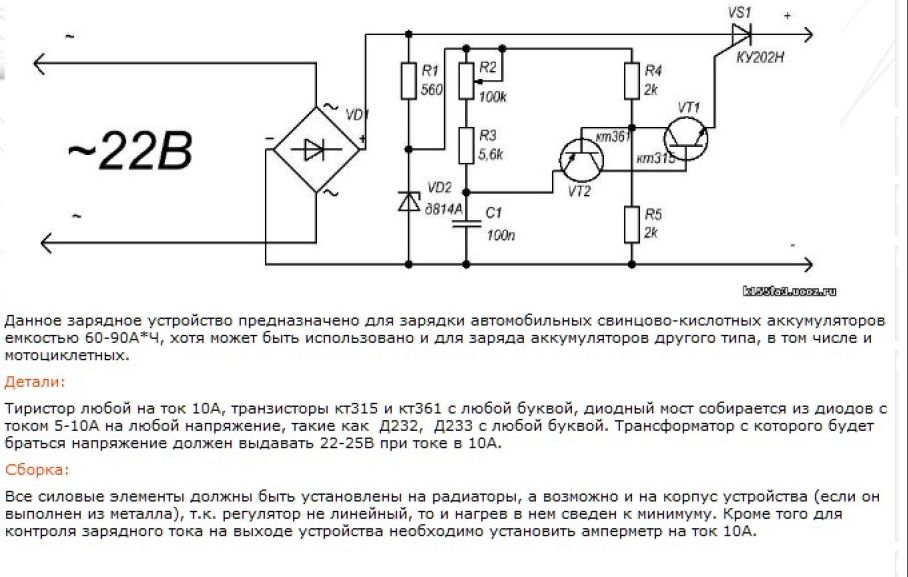

Зарядное на тиристоре ку202н

Популярна схема самодельного зарядного устройства, где аккумулятор заряжается выпрямленным напряжением, а ток регулируется вручную посредством тиристора (подходит отечественный КУ202Н или зарубежные аналоги).

Схема зарядного устройства на тиристоре.

Сетевое напряжение понижается трансформатором Т1 и выпрямляется мостом VD1..VD4. На однопереходном транзисторе VT2 собран генератор импульсов. Его частота задается цепью из конденсатора C1 и управляемого резистора на VT1. Его сопротивление регулирует потенциометр R5. В начале каждого полупериода генератор запускается через цепь R1VD1, и начинает выдавать импульсы с заданной частотой. Первый импульс открывает тиристор, остальные (следующие до конца полупериода) не имеют значения. Чем раньше открывается ключ на VS1, тем большая часть синусоиды попадает в нагрузку, тем выше усредненное напряжение на аккумуляторе и средний ток, втекающий в него.

Принцип фазоимпульсного регулирования.

Амперметр служит для контроля этого тока. Недостаток схемы в том, что напряжение не стабилизировано, и будет изменяться вслед за изменением напряжения сети 220 вольт (оно может меняться в пределах ±5%). Вслед за напряжением будет меняться ток заряда, потому процесс требует периодического контроля и, при необходимости, подстройки. Кроме того, напряжение на АКБ не измерить обычным вольтметром или мультиметром – они рассчитаны на измерение постоянного напряжения, а зарядник выдает резко отличающуюся от постоянки форму. Погрешность будет очень высокой, поэтому для контроля придется отключать аккумулятор и замерять его напряжение.

Схема ЗУ без однопереходного транзистора.

Если однопереходного транзистора нет, схему можно собрать без него. Она немного усложнится. Но вместо регулируемого сопротивления на транзисторе для задания частоты генерации возможно применить обычный потенциометр.

Зарядное устройство на симисторе.

Существуют различные варианты данной схемы. Например, регулируемое устройство на симисторе. Здесь силовым ключом служит мощный симистор, а тиристор задействован в схеме формирования открывающих импульсов.

Видео версия: Зарядное с десульфатацией на одном тиристоре.

ЗУ для автомобильного аккумулятора на tl494

Зарядник можно построить на микросхеме TL494. Эта микросхема используется не совсем стандартно – обычно на ней строят полностью импульсные источники питания с выпрямлением сетевого напряжения и «нарезанием» из полученной постоянки высокочастотных импульсов (как в компьютерных БП). Здесь же присутствует и сетевой трансформатор, и выпрямитель вторичного напряжения. Импульсным является только регулируемый стабилизатор. Его достоинство в том, что регулирующий элемент (транзистор) открывается на определенные промежутки времени, через него не течет сквозной ток (равный току нагрузки), поэтому размеры теплоотвода можно значительно уменьшить.

Схема ЗУ на TL494.

Микросхема генерирует импульсы, частота которых задается цепью R4C3, а ширина зависит от разницы между уровнями на входах 1 и 2. Импульсы управляют транзистором VT1, который, открываясь, подпитывает энергией дроссель L1. Запасенная энергия расходуется в нагрузку. Чем больше нагрузка, тем быстрее расходуется запас, тем быстрее падает напряжение на выходе, что приводит к увеличению длительности импульсов с выхода 8 микросхемы. К этому же приводит вращение потенциометра R9 — так регулируется выходное напряжение.

Ток заряда регулируется разницей напряжений между АКБ и выходом ЗУ, но микросхема TL494 позволяет выполнить дополнительное ограничение тока. Для этого используется второй усилитель ошибки. Ток ограничителя устанавливается потенциометром R3, а фактический ток замеряется, как падение напряжения на шунте R11. Если ток выше заданного, длительность импульсов уменьшается, напряжение на выходе снижается до достижения необходимого тока. Такой режим полезен при зарядке сильно разряженных батарей, а также позволяет осуществить режим зарядки стабилизированным током. В совокупности с широким диапазоном регулировки напряжения, возможность ограничения тока делает ЗУ универсальным и позволяет заряжать аккумуляторы, сделанные по различным технологиям. Также ограничитель осуществляет защиту силовых элементов от сверхтока.

Номиналы деталей указаны на схеме. Дроссель лучше изготовить на сердечнике из альсифера.

При настройке подбирают число витков так, чтобы свист обмотки наблюдался только при среднем токе нагрузки, а при его увеличении исчезал. Если свист исчезает рано (уже при небольших токах) и выходной транзистор греется, количество витков надо увеличить. Ориентироваться надо на 20..100 витков провода диаметром 2 мм. Также при сборке в электросхему надо добавить вольтметр и амперметр (можно цифровой или стрелочный) – пользоваться будет намного удобнее. Напряжение на выходе сглаживается конденсатором C6, его форма близка к постоянному.

Рекомендуем: Как из БП компьютера сделать зарядное устройство

Схема с автоматическим отключением

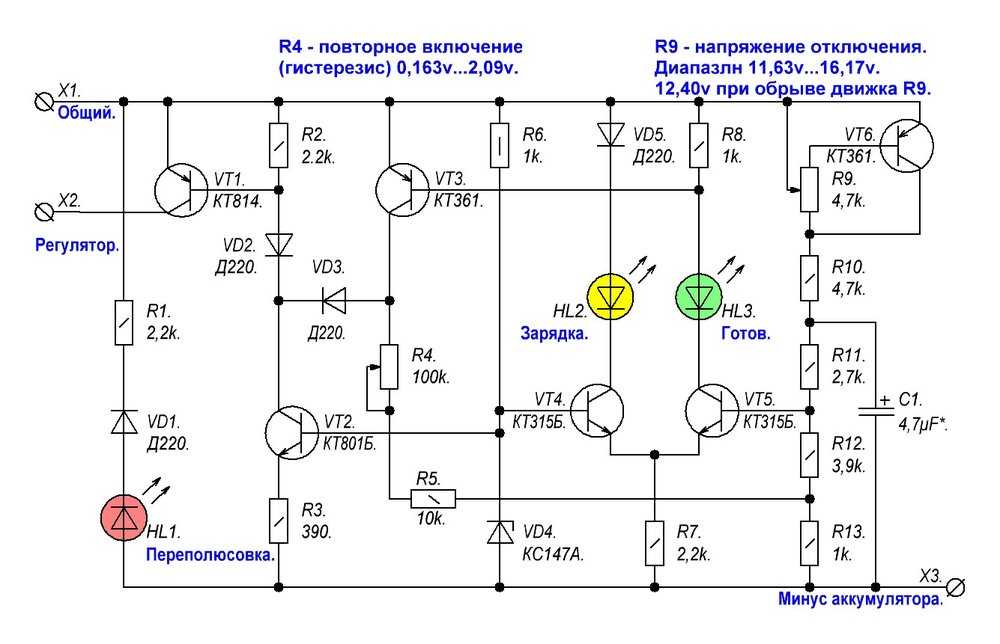

Удобно, чтобы батарея отключалась по окончании процесса пополнения энергии. Один из вариантов схемы такой автоматики приведен на рисунке.

Схема автоматического отключения.

Принцип действия основан на контроле напряжения заряжаемой батареи. Как только оно достигнет номинального уровня (он подстраивается потенциометром), транзистор откроется, сработает реле и отключит напряжение с АКБ. При этом загорится светодиод, сигнализирующий об окончании зарядки. Реле можно применить любое с напряжением срабатывания 12 вольт и током контактов не менее 15 ADC.

Достоинство схемы в том, что ее можно собрать на отдельной плате и использовать совместно с любым готовым зарядником. Недостатком является необходимость измерять напряжение непосредственно на клемме аккумулятора, поэтому цепь измерения (выделена красной линией) надо выполнять отдельным проводом с зажимом и подключать непосредственно к плюсовому выводу АКБ.

От этого недостатка свободны схемы с контролем зарядного тока, отключающие ЗУ при снижении тока ниже установленного предела. Для измерения тока в заряднике должно быть установлено измерительное сопротивление (шунт).

Схема мощного ЗУ с регулировкой тока

Схема мощного зарядного устройства.

Заслуживает внимания еще одна схема ЗУ, обеспечивающая ток не менее 10 А. Ее особенности:

• схема управления собрана по стороне 220 вольт;
• первичная обмотка трансформатора служит одновременно индуктивностью, накапливающей энергию, а затем отдающей ее в нагрузку через вторичные обмотки.

Принцип регулирования – фазоимпульсный, ключом служит симистор VS1. Ток устанавливается потенциометром R1 и регулируется от нуля до 10 А. Первичная обмотка трансформатора должна иметь достаточную индуктивность. Для его изготовления можно применить ЛАТР-2. Его обмотка будет служить первичкой. Сверху надо обустроить изоляцию (достаточно 3 слоя лакоткани), а поверх намотать вторичную обмотку проводом сечением 3 кв.мм 40+40 витков. Резистор R6 служит нагрузкой выпрямителя и создает импульсы разряда батареи. Считается, что такой режим продлевает период эксплуатации АКБ. Вместо него можно установить автомобильную лампу накаливания на 12 вольт мощностью 10 ватт.

Читайте также

Схема и сборка самодельного блока питания с регулировкой напряжения и тока

Технология сборки

Большинство электронных компонентов лучше собрать на печатной плате. В домашних условиях плату можно изготовить методом ЛУТ или фотоспособом. Разработать рисунок можно в бесплатных программах, например LayOut или условно-бесплатной Eagle. А можно нарисовать дедовским способом на бумаге и нанести рисунок лаком на поверхность фольги. Плата травится в растворе хлорного железа или в следующем составе:

1. 100 мл аптечной перекиси водорода.
2. 30 г лимонной кислоты.
3. Две чайные ложки поваренной соли.

Силовые элементы монтируются на радиаторы достаточной площади. Устанавливать их надо на теплопроводящую пасту. Если теплоотводящая поверхность элемента не соединена с общим выводом, на теплоотвод деталь крепят через изолирующую прокладку – слюдяную или из упругого материала. Радиатором может служить металлическая стенка корпуса. Также можно сделать теплоотвод частью конструкции. Можно организовать обдув радиаторов – тогда их площадь можно значительно уменьшить. Для этого понадобится вентилятор на 12 вольт, который можно подключить к выходу диодного моста.

Корпус подбирается готовым или изготавливается самостоятельно. На передней панели крепятся:

• измерительные приборы;
• органы регулирования напряжения и тока;
• индикаторы включенного состояния.

Для подключения проводов, отходящих к аккумулятору, клеммы и разъемы лучше не использовать. Токи через них идут большие, поэтому потенциальный источник дополнительного переходного сопротивления нежелателен. Провода лучше подпаять к плате и вывести через отверстия в передней панели. Сечение проводников должно достаточным – не менее 2 кв.мм, а лучше 4 кв.мм. С другой стороны проводов надо припаять зажимы «крокодил».

Зарядное устройство в самодельном корпусе.

Это не полный обзор схем зарядок для автомобильного аккумулятора – их существует великое множество. По представленным конструкциям можно понять принципы построения ЗУ, требования к ним, разобраться в несложной схемотехнике. Отработав на практике сборку этих зарядных устройств, впоследствии можно перейти к более серьезным схемам, в том числе с использованием микроконтроллеров.

Похожая статья: Самодельное зарядное устройство для литий ионных аккумуляторов

Часто задаваемые вопросы

Каковы должны быть пределы регулировки по напряжению

Изменением уровня напряжения изменяют зарядный ток. Если предстоит зарядка автомобильных свинцово-кислотных батарей, то можно выбрать нижний предел регулировки, равный нижнему напряжению разряженной батареи – 10,5 вольт. Верхний предел надо установить по верхнему уровню 12,5 вольт плюс 1,5..2 вольта. На практике неплохо иметь запас по лимитам регулирования. Пределы от 10 до 16 вольт обеспечиат полный диапазон практически используемых зарядных токов.

Где можно взять трансформатор для автомобильного зарядного

Трансформатор можно подобрать промышленного изготовления. Ориентироваться надо на выходное напряжение и ток. Первый параметр должен составлять 12-14 (или 18..24 в зависимости от схемотехники) вольт, второй – от 4 до 10 ампер. Характеристики нескольких подходящих трансформаторов приведены в таблице.

Если есть трансформатор подходящей габаритной мощности, но вторичная обмотка не подходит по току или напряжению, ее можно смотать и намотать новую. Габаритная мощность определяется по сечению железа по формуле P=0,8..0,88*S²*/14000, где:

1. P – габаритная мощность, ВА.
2. 0,8..0,88 – коэффициент, учитывающий материал стали (если он неизвестен, выбирается значение 0,8).
3. S — площадь сечения сердечника в квадратных сантиметрах.

Площадь сечения для тороидального сердечника вычисляется как (D-d)*h/2 (см.рис), для других типов – a*b.

Площадь сечения для разных типов сердечников

Для тока 4..10 А габаритная мощность должна быть не менее, соответственно, 50..120 ВА. Если железо подходит, вторичная обмотка перематывается медным проводом. Его сечение выбирается по упрощенной формуле d=0,72√I, где:

• d – диаметр провода в мм;
• I – потребный ток в амперах.

Число витков выбирается по формуле N=(50/S)*V (где V – требуемое выходное напряжение в вольтах) или подбирается экспериментально. Также для расчета можно воспользоваться различными программами-калькуляторами, в том числе размещенными на веб-сервисах.

Можно ли с помощью самодельных ЗУ заряжать АКБ без снятия с автомобиля

Этого делать не стоит. При зарядке на аккумулятор подается напряжение, уровнем и формой отличающееся от напряжения бортсети машины. Есть риск повреждения автомобильной электроники. Клеммы от АКБ надо отключить. Сам аккумулятор при этом можно не демонтировать, но это не очень удобно, да и длины проводов от ЗУ может не хватить.

Знакомство с зарядными устройствами

от 10 ноября 2021 г.

Как часто вы заряжаете свой телефон? Как насчет наушников или компьютера? В течение дня мы используем множество устройств, для работы которых требуются заряженные батареи. Транспортные средства — от легковых и грузовых автомобилей до лодок и внедорожников — не являются исключением. Во многих случаях все, что нужно для того, чтобы автомобильный аккумулятор был заряжен и функционировал, — это его эксплуатация. […]

Как часто вы заряжаете свой телефон? Как насчет наушников или компьютера? В течение дня мы используем множество устройств, для работы которых требуются заряженные батареи. Транспортные средства — от легковых и грузовых автомобилей до лодок и внедорожников — не являются исключением.

Во многих случаях все, что требуется для поддержания заряда и функционирования автомобильного аккумулятора, — это его эксплуатация. Оставлять машину или лодку без дела месяцами — это прямой путь к разряженной батарее. Потратьте время, чтобы регулярно поддерживать его в рабочем состоянии с зарядным устройством Schumacher Electric .

Но как узнать, какое зарядное устройство купить? Ответ зависит от типа аккумулятора, транспортного средства и варианта использования. Некоторые зарядные устройства используются в течение определенного периода времени и быстро удаляются. Другие более снисходительны, когда дело доходит до перезарядки батареи. Есть вопросы? Вы всегда можете обратиться к руководству пользователя вашей батареи для получения дополнительной информации или свяжитесь с нами , если ответ не найден в вашем руководстве.

Давайте рассмотрим некоторые общие термины, относящиеся к батареям и зарядным устройствам. Затем мы поговорим о вариантах зарядки аккумуляторов.

Общие термины, относящиеся к батареям и зарядным устройствам

Прежде чем мы поговорим о самих зарядных устройствах, ознакомьтесь со следующими терминами. Для разных аккумуляторов подходят разные типы зарядных устройств. Скорость зарядки может варьироваться в зависимости от силы тока, напряжения и продолжительности зарядки:

• Напряжение описывает давление источника питания, которое проталкивает электроны через проводящую петлю. Измеряется в вольтах. Многие батареи классифицируются в первую очередь по напряжению. Обычное напряжение для батарей составляет 6 вольт (для садовых тракторов и мотоциклов или 12 вольт и 24 вольта для более крупных транспортных средств). часто имеют различную силу тока в зависимости от их назначения. Общие скорости зарядки включают скорость зарядки 2, 10, 12 или 15 ампер. привести к опасным ситуациям.Всегда проверяйте технические характеристики вашего аккумулятора, чтобы найти оптимальную безопасную скорость зарядки.

  Типы зарядных устройств для аккумуляторов

  Schumacher Electric продает множество различных типов зарядных устройств для аккумуляторов. Два наиболее распространенных типа, которые мы предлагаем, — это ручные зарядные устройства и автоматические зарядные устройства. Эти два типа зарядных устройств имеют ключевые отличия в работе. Следуйте инструкциям, чтобы продлить срок службы батареи и оставаться в безопасности.

  Ручные зарядные устройства

  Ручные зарядные устройства заряжают аккумулятор, к которому они подключены, независимо от уровня заряда аккумулятора. Они не включаются и не отключаются сами по себе. Вместо этого они будут подавать ток с выбранной настройкой, пока вы не отключите их от зарядного устройства.

  Если вы используете ручное зарядное устройство, следите за показаниями амперметра во время зарядки. Это позволит вам узнать, когда будет достигнут полный заряд.

  Вы также можете использовать ареометр или вольтметр для определения уровня заряда. Остановите процесс зарядки, как только батарея будет полностью заряжена. Несоблюдение этого требования может привести к повреждению аккумулятора, материальному ущербу и даже травмам.

  Автоматические зарядные устройства

  Автоматические зарядные устройства Schumacher прекратят зарядку и перейдут в режим поддержания (плавающий режим) после полной зарядки аккумулятора. Автоматические зарядные устройства не так сильно влияют на срок службы батареи или безопасность, как ручные. Но они не должны оставаться подключенными в течение неопределенного времени или в качестве зарядных устройств для технического обслуживания.

  Что такое режим поддержания (плавающий режим) зарядки?

  Поддерживающий режим, также называемый плавающим режимом, представляет собой технологию, используемую во многих автоматических зарядных устройствах и устройствах технического обслуживания Schumacher. Он держит батареи заряженными, подавая небольшое количество тока на батарею, когда это необходимо. Если напряжение батареи упадет ниже заданного уровня, зарядное устройство начнет ее заряжать еще раз. Он продолжает переключаться между двумя режимами по мере необходимости. Большинство автоматических зарядных устройств Schumacher используют микропроцессоры для управления процессом зарядки.

  Как работает зарядка с микропроцессорным управлением

  Они существенно отличаются от зарядных устройств с трансформаторами. Зарядные устройства с микропроцессорным управлением используют алгоритмы для контроля процесса зарядки и вносят коррективы на основе информации о текущем напряжении и заряде батареи.

  Быстрая зарядка таким образом не влияет отрицательно на срок службы или производительность аккумулятора и даже может продлить срок службы аккумулятора. Преимущество зарядных устройств с микропроцессорным управлением заключается в том, что их можно подключать в течение более длительного периода времени. Для более быстрой, безопасной и эффективной зарядки используйте зарядное устройство с микропроцессорным управлением.

  Аккумуляторные зарядные устройства

  Другой тип зарядного устройства для техобслуживания можно оставлять подключенным к аккумулятору на день или два в месяц. Эти зарядные устройства называются капельными зарядными устройствами. Однако, в отличие от поплавковых зарядных устройств, у них нет датчика, который бы определял, заряжена ли батарея. Как и ручные зарядные устройства, они будут продолжать подавать ток, пока не будут отключены.

  Как использовать подзарядное устройство

  Чтобы использовать подзарядное устройство, подключите его так же, как любое другое зарядное устройство. Используйте его один раз в месяц, и пусть он работает не дольше, чем день или два. Это позволит вашей батарее быть заряженной и поддерживаться в рабочем состоянии без риска выкипания электролитов из вашей батареи или повреждения ее внешних пластин из-за перезарядки.

  Солнечные зарядные устройства

  Солнечные зарядные устройства получают энергию от солнца через солнечные панели и преобразуют ее в полезный ток для зарядки аккумуляторов. Во многих случаях солнечные зарядные устройства могут оставаться установленными на транспортных средствах дольше, чем день или два.

  Несмотря на простоту использования, использование солнечного зарядного устройства может привести к перезарядке. В этих случаях для дополнительной защиты от этого процесса перезарядки может быть рекомендован контроллер заряда.

  Какое зарядное устройство купить?

  Выбор зарядного устройства зависит от вашей батареи и потребностей. Купите подзарядное устройство или ручное зарядное устройство для периодической подзарядки, когда вы будете следить за аккумулятором во время зарядки. Для всего остального автоматическое зарядное устройство обеспечивает высокую гибкость и спокойствие.

  Где найти зарядные устройства

  Не позволяйте разряженному аккумулятору помешать вашим планам. Используйте один из многих надежных продуктов для зарядки аккумуляторов, доступных от Schumacher Electric. Пусть сок течет к вашему автомобилю, грузовику, квадроциклу, лодке или другим транспортным средствам. Приобретите нашу полную линейку продуктов для зарядки аккумуляторов сегодня .

  Как долго заряжать автомобильный аккумулятор током 6 ампер? (+Когда заменять)

  Зарядка аккумулятора на 48 ампер зарядным устройством на 6 ампер занимает 8 часов. Это время уменьшается при увеличении количества зарядных ампер. Однако зарядка слишком высокими токами может быть опасной.

  Что такое час AMP?

  Ампер-часы — это количество ампер в час, которое может выдать зарядное устройство. Если батарея имеет 36 ампер-часов, она может выдавать 1 ампер в течение 36 часов, 3 ампер в течение 12 часов, 6 ампер в течение 6 часов и т. д. Зарядное устройство на 10 ампер подает на батарею 10 ампер в час.

  Как подключить зарядное устройство к аккумулятору

  Прежде чем начать зарядку, убедитесь, что вы находитесь в хорошо проветриваемом помещении, а аккумулятор и зарядное устройство совместимы. Дополнительную информацию см. в руководстве пользователя.

  Шаг 1: Определите положительные и отрицательные клеммы. Положительная клемма либо красного цвета, либо рядом со знаком плюс.

  Шаг 2: Отсоедините кабели аккумулятора и извлеките аккумулятор. Всегда сначала отсоединяйте минус или массу.

  Шаг 3: Очистите клеммы аккумулятора. Убедитесь, что вы удалили всю грязь или коррозию, чтобы обеспечить надлежащий заряд.

  Шаг 4: При необходимости заполните ячейки водой. Если у вас необслуживаемая батарея, вы можете пропустить этот шаг.

  Шаг 5: Установите правильное напряжение зарядного устройства. Соответствующее напряжение должно быть указано на аккумуляторе или в руководстве по эксплуатации.

  Шаг 6: Подсоедините кабели. Сначала подсоедините положительный кабель, а затем отрицательный.

  Шаг 7: Подключите зарядное устройство . Убедитесь, что вы используете заземленную розетку без адаптера.

  Определение продолжительности зарядки

  Если вы знаете, сколько ампер-часов имеет ваша батарея, вы можете рассчитать, сколько времени требуется для зарядки батареи. Чтобы понять это, вы можете использовать простую формулу. Время = Ампер-час/Аккумулятор. Для этих примеров мы используем аккумулятор на 48 ампер.

  Использование 2-амперного аккумулятора

  Использование зарядного устройства на 2 ампера для 48-амперного аккумулятора заряжается от нуля за 24 часа. Зарядное устройство выдает 2 ампера в час и должно работать в течение 24 часов, чтобы достичь 48 ампер.

  Использование 4-амперного аккумулятора

  Использование зарядного устройства на 4 ампера для 48-амперного аккумулятора заряжается от нуля за 12 часов. Зарядное устройство выдает 4 ампера в час и должно работать 12 часов, чтобы достичь 48 ампер.

  Использование 6-амперного аккумулятора

  Использование зарядного устройства на 6 ампер для 48-амперного аккумулятора заряжается от нуля за 8 часов. Зарядное устройство выдает 6 ампер в час и должно работать 8 часов, чтобы достичь 48 ампер.

  Для более быстрой зарядки приобретите зарядное устройство с большей силой тока.



  Если вам нужна зарядка в спешке, имеет смысл увеличить силу тока. Превышение 12 ампер может быть рискованным, если это делается в течение длительного времени. Слишком долгая зарядка может привести к взрыву аккумулятора. Чтобы избежать этого, используйте зарядные устройства мощностью более 12 ампер только в течение часа.

  Использование 12 ампер

  Использование зарядного устройства на 12 ампер для 48 амперной батареи заряжается от нуля за 4 часа. Зарядное устройство выдает 12 ампер в час и должно работать 4 часа, чтобы достичь 48 ампер.

  Использование зарядного устройства на 40 ампер

  Использование зарядного устройства на 40 ампер для зарядки аккумулятора на 48 ампер занимает 1,2 часа. Зарядное устройство выдает 40 ампер в час и должно работать 1,2 часа, чтобы достичь 48 ампер.

  Использование 50 ампер

  Использование зарядного устройства 50 ампер для 48 амперной батареи заряжается чуть менее 1 часа от нуля. Зарядное устройство выдает 50 ампер в час и должно работать почти 1 час, чтобы достичь 48 ампер.

  Что делать, если мой аккумулятор не заряжается?

  Если ваша батарея не заряжается, возможно, что-то не так. Это может быть как химическая проблема в аккумуляторе, так и простая неисправность клеммы. Вот некоторые распространенные проблемы:

  • Аккумулятор слишком старый и пришел в негодность
  • Трещины или дефекты в корпусе
  • Коррозия на клеммах

  деморализующий. Однако, прежде чем утилизировать аккумулятор, попробуйте самостоятельно устранить неполадки. Некоторые проблемы с аккумулятором можно решить в домашних условиях. Устранение неполадок самостоятельно может сэкономить вам деньги и время.

  Как устранить проблему с аккумулятором и заменить его

  Для простого устранения неполадок автомобильного аккумулятора вам потребуется несколько инструментов. Вам понадобятся вольтметр, чистящий раствор и гаечный ключ соответствующего размера. Весь процесс устранения неполадок должен занять около 10 минут. Если устранение неполадок не помогло решить проблему, скорее всего, аккумулятор необходимо заменить.

  Устранение основных неисправностей автомобильного аккумулятора

  1. Во время зарядки прикрепите вольтметр к аккумулятору, чтобы убедиться, что аккумулятор может заряжаться.
  1. Если аккумулятор не заряжается, проверьте наличие коррозии. Этот белый порошок может помешать зарядке. Если есть коррозия, сотрите ее чистящим раствором и зубной щеткой.
  1. Если коррозии нет, проверьте соединения. Если соединения ослаблены, затяните их с помощью гаечного ключа.
  1. Если ни один из этих способов не восстанавливает заряд, пора заменить аккумулятор.

  Замена аккумулятора

  1. Отключите старый аккумулятор.
  1. Безопасно извлеките старую батарею и установите новую батарею на ее место.
  1. Надежно и надлежащим образом подсоедините новую батарею к проводам.
