Прицеп своими руками для легкового автомобиля: чертежи

Самое лучшее решение в случае недостатка свободного пространства в багажнике, это сделать самодельный прицеп для легкового автомобиля.

Крупногабаритный багаж не всегда удобно транспортировать, тем более в случае, когда он не помещается в авто и приходиться ехать с полуоткрытым багажником. Более того, это может вызвать вопросы у сотрудников ГИБДД, которые могут еще и выписать водителю штраф.

Содержание статьи

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг.
Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

  1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм. Длина легко определяется с помощью чертежа;
  2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
  3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
  4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
  5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
  6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
  7. Механизм для сцепки прицепа для легкового автомобиля с авто. Проще говоря фаркоп;
  8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
  9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
  10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

  1. Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
  2. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
  3. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
  4. Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
  5. Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
  6. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
  7. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
  8. После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

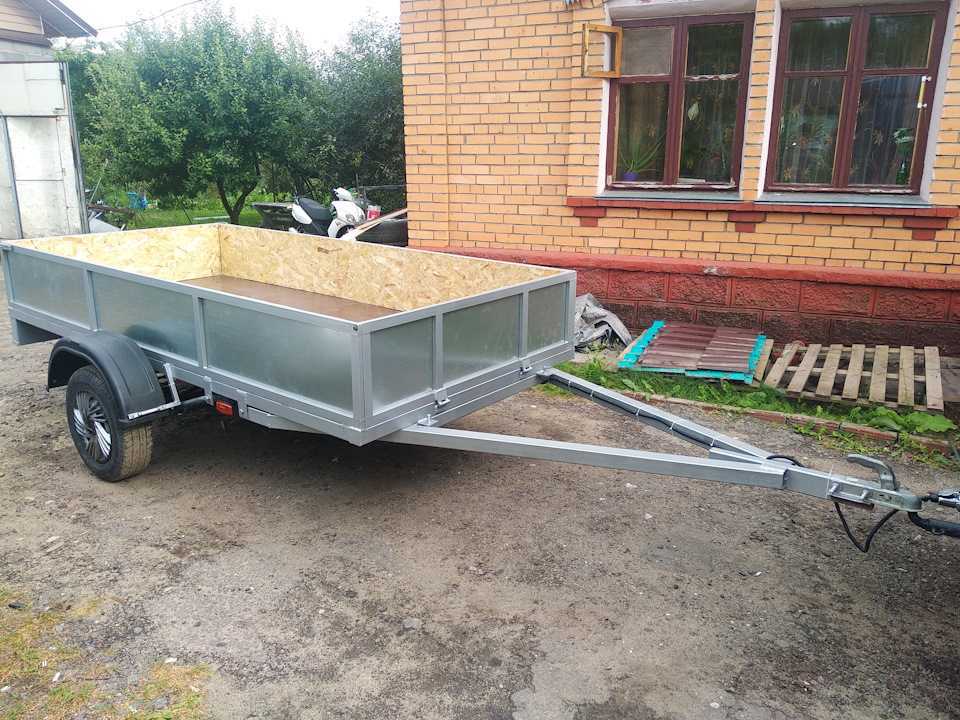

Прицеп легкового автомобиля своими руками

Практически у каждого владельца автомашины возникает потребность в транспортировке груза больших размеров, но не слишком большого веса. Багажник для таких целей не всегда подходит и тогда на выручку приходит прицеп. Но совершенно не обязательно тратить деньги на покупку такой необходимой в хозяйстве вещи, можно изготовить прицеп легкового автомобиля своими руками.

Начинаем работы с изготовления рамы

Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.

Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.

После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую  перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.

Начинаем соединять прицеп с автомашиной

В случае, если вы на своем авто пользуетесь еще и иными прицепными устройствами, то для самодельного прицепа следует подобрать шар сцепления аналогичных размеров во избежание дополнительных трудностей.

При изготовлении данной сцепной части следует помнить, что при наименьшей длине частей соединения вы получаете увеличение быстроты реагирования прицепа на маневры автомашины. То есть даже если ведущие колеса переместились на малую величину, прицеп быстро повторит маневр, что может спровоцировать падение или деформирование находящихся в нем вещей. Наилучшей признана длина от полутора до двух с половиной метров, принимая во внимание предназначения устройства.

Для изготовления прицепного устройства подойдет труба квадратной формы из стали, их вам потребуется три штуки. Будет лучше и прочнее соединить все трубы сваркой и для увеличения прочности произвести усиление данного узла уголком из металла. Перед началом сварочных работ желательно произвести дополнительную примерку для того, чтобы середина места соединения приходилась строго по прицепной оси.

Затем можно приступить к монтированию цепи или троса для страховочных целей. Его длина должна быть такой, чтобы при движении прицепа он не полз по дороге. Для удобства перемещения прицепа без автомашины частенько в сцепке устанавливают складывающееся колесо не очень больших размеров.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40%  всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Домкраты стабилизации

Они нужны для того, чтобы прицеп пребывал в горизонтальном положении. Оптимальные места их расположения – это внутренние углы рамы, но можно установить их только по одной из сторон. Для использования подъемной силы будет правильнее воспользоваться принципом винтового механизма, его также разрешается применять при замене одного из колес.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Подводим итог

Даже самостоятельно сделанный прицеп легкового автомобиля способен в значительной мере увеличить потенциал применения автомашины. На нем можно будет перевозить грузы различной формы и конфигурации, не боясь нанести вред салону или багажнику. Вариантов прицепов существует великое множество, а вышеприведенные рекомендации могут быть использованы для любого из них. Кроме описанных узлов и элементов прицеп можно оборудовать системой торможения и освещения. Но проведение работ такого класса будет лучше доверить профессионалам из центра сервисного обслуживания.

Колодийчук Андрей, специально для ByCars.ru


При использовании данного материала,
ссылка на https://bycars.ru/ обязательна.


Опубликовано 15.10.14.
