Замена радиатора печки ВАЗ 2110: как и когда выполняется

Как выполняется и когда требуется снятие и замена радиатора печки ВАЗ 2110? После того как проходит зимний период, у многих автолюбителей начинаются проблемы с машинами, и владельцы рассматриваемой модели не являются исключением. Что делать, если не работает печка ВАЗ 2110? Скорее всего, следует менять радиатор печки. Причина ремонта может заключаться в том, что наблюдаются потеки антифриза (тосола), который вытекает из радиатора из-за расширения патрубков.

Еще одним сигналом для ремонта может стать появившийся запах антифриза в салоне или пар в отверстиях обдува. Если вы думаете, что замену можно проводить в салоне автомобиля, то глубоко ошибаетесь. Ремонт печки предполагает проведение работ под капотом. Для этой процедуры вам понадобятся:

• радиатор хорошего качества;
• хомуты, не менее четырех штук;
• пинцет;
• отвертка, желательно короткая крестовая.

На автомобильном рынке можно встретить два вида радиаторов для десятой модели автомобиля: старый и новый. Старым образцом радиатора считается тот, который был выпущен до 2003 года, а новый, соответственно, позже. Монтаж новой модели радиатора отопителя больших трудозатрат не составит, но если у вас старый образец устройства, придется немножко повозиться.

Для того чтобы осуществить замену радиатора или ремонт отопителя ВАЗ, необходимо слить тосол из блока двигателя. Затем снимают резиновый уплотнитель и саму накладку. Находят главный тормозной цилиндр и под ним откручивают крепление. Далее вам надо будет отсоединить два хомута, которые прикреплены к проводам и шлангам.

Нужно отсоединить минусовый провод вентилятора и плюсовые клеммы. Все эти действия проводят в кузове автомобиля. Находят два винта левой части жабо и откручивают. Если вы сделали все правильно, то жабо должно немного отодвигаться вперед. Затем нужно перейти к снятию накладки ветрового стекла.

Находят датчик, который показывает уровень охлаждающей жидкости, и от него отсоединяют клеммы. После того как это выполнили, нужно снять пароотводящий шланг. Теперь вы увидите шланг, с помощью которого омывается лобовое стекло, его нужно тоже снять. Вам потребуется демонтировать дворники лобового стекла. Не забудьте снять зажимы корпусов отопителя и вентилятора.

Вместе с вентилятором извлекают корпус фильтра салона. При необходимости, можно сразу заменить фильтр. Выполняют снятие последней и задней частей корпуса вентилятора отопителя. Для более безопасной работы вы должны ослабить хомуты и снять шланги подачи тосола. Теперь вы можете заняться ремонтом радиатора отопителя, для этого проводят его очистку и восстанавливают герметичность.

Конечно, если не работает печка, можно и не ремонтировать старый радиатор, а просто заменить на новый. Если вы хотите все сделать своими руками, то, как подчеркивают профессионалы, временные затраты на разборку/сборку деталей у вас составят около семи часов.

Если вы решили выполнить замену самостоятельно, то сэкономите приличную сумму денег. Но нужно помнить, что этот процесс достаточно трудоемкий. Можно не только заменить радиатор, но и выполнить другие работы. Например, рекомендуется замена заслонки отопителя ВАЗ 2110, крана отопителя, а можете заменить и термостат.

После того как проведена замена радиатора печки ВАЗ, нужно проверить работу агрегата. Если после всех ваших усилий он не греет, то, возможно, причина заключается в образовавшейся воздушной пробке, которая находится в системе охлаждения. Если же вы завели машину, и печка заработала, то потоки воздуха должны быть значительно более горячими, чем до ремонта.

отопитель ВАЗ 2110 2111 2112: устройство, ремонт , конструкция печки

 Вентиляция салона на ВАЗ десятого семейства — приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно — при движении автомобиля, или принудительно — при работе вентилятора печки — отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей. В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

Воздуховоды отопителя и элементы управления: 1 — воздуховоды обогрева задней части салона; 2 — облицовка тоннеля пола; 3 — воздуховоды обогрева ног; 4 — центральные сопла вентиляции салона; 5 — боковые сопла вентиляции салона; 6 — сопла обогрева стекол передних дверей; 7 — рычаг управления системой отопления салона; 8 — корпус воздухораспределителя; 9 — заслонка обогрева ног; 10 — заслонка обогрева ветрового стекла; 11 — отопитель.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.
 В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
 Управление отопителем осуществляется по командам от электронного блока управления.

Работа (печки) отопителя в ручном и автоматическом режиме

 Температура воздуха в салоне задается установкой ручки контроллера (датчиком температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С).
 Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем — в зависимости от разницы температур, он включает микромотор, управляющий заслонками отопителя. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.
 Автоматический режим, то есть положение «А», на блоке управление добавляет к регулировке моторедуктора еще и регулиовку скоростью вращения вентилятора.

Настройка температуры подаваемого воздуха от отопителя

 Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком. Ручку управления вентилятором поставьте в положение А, а ручку температуры в соответсвии с температурой измеренной контрольным термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке — для увеличения температуры и против — для уменьшения. После регулировки, снова проверьте работу блока управления.
 Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Неисправность датчика температуры салона и контроллера в автомобилях ВАЗ 2110 2111 2112

1. При исправном датчике температуры салона алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона.
 Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки).  После снятия дефлекторов прекрасно  видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет. Кроме того, можно проверить и сопротивление датчика температуры салона.

Проверка датчика температуры салона на автомобилях ВАЗ 2110 2111 2112.

Характеристика температура — сопротивление у датчика температуры должна быть следующей:
при 22 С — 20Ом;
при 16 С — 25Ом.

Проверка контроллера отопителем (печкой)

 Проверка контроллера заключается в следующем. Вытаскиваем из гнезда контроллер. Включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Проверка микроредуктора ВАЗ 2110 2111 2112

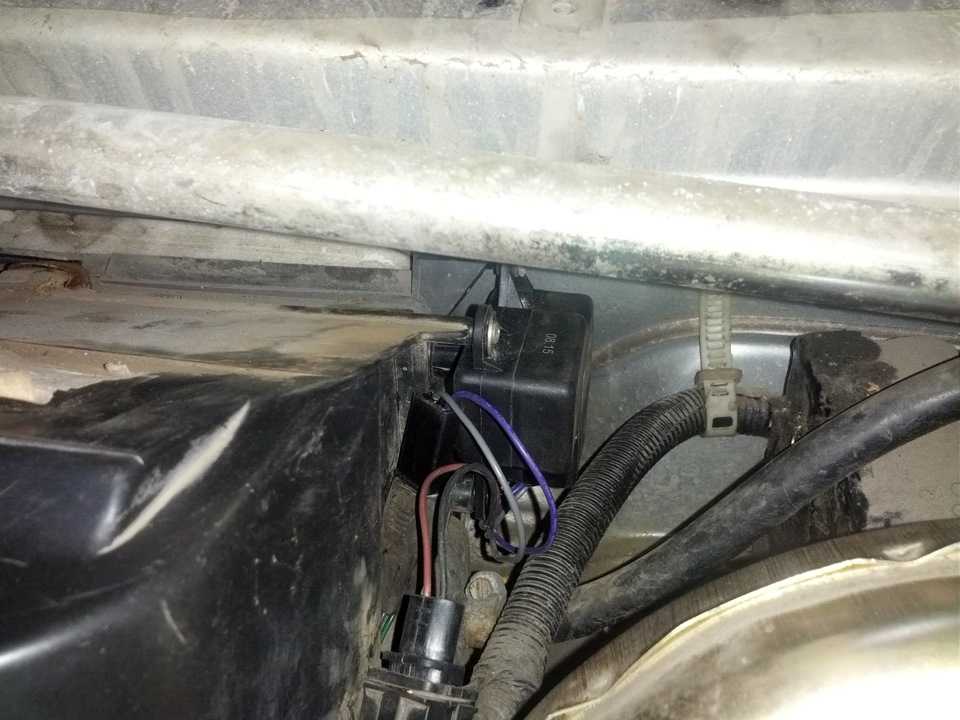

 Проверяем подводится ли напряжение к микроредуктору. Здесь не все так просто. Чтобы добраться до него нужно снять жабо. Открываем моторный отсек. Отвинчиваем шумоизоляцию, отвинчиваем две гайти на 10 крепления жабо, снимаем приводы дворников и отвинчиваем три шурупа крепления, что под круглыми заглушками и отодвигаем жабо, полностью снять которое мешает шланг омывателя. Видим два разъема. Один — датчик положения заслонки, а второй привод микроредуктора, к которму подходят коричневый и розовый провод.
 Снимаем разъем, крутим рукоятки температуры и меряем напряжение. Если меняется, значит провод нигде не перетерся, если не меняется, то значит обрыв провода где-то в жгуте. Проверяем микроредуктор. Подаем 12 вольт от аккумулятора на разъем микроредуктора. Если не крутится, то однозначно — менять, если крутится, то просто окислились контакты в раъеме. Чтобы быть абсолютно уверенным в работоспособности редуктора, его можно снять, открутив три самореза его крепления (аккуратно, не уроните саморезы внутрь) и выводим микроредуктор вправо. Откручиваем, вынимаем проверяем. Если неисправен, покупаем новый. На микроредукторе стоит датчик его положения. Поэтому не волнуйтесь при установке, ничего настраивать не нужно. Контроллер сам поставит заслонку по датчику.

Типовые неисправности отопителя (печки) ВАЗ 2110 2111 2112 и возможные их решения

Отопитель ВАЗ 2110 работает только в одном положении, например — «2». В чем может быть проблема?

Скорее всего, возможны следующие неисправности. 1. На корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор. 2. Отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). 3. Отошел провод в блоке реле, расположенном справа под капотом.

Из заслонок дует чуть теплый воздух (микромоторедуктор и заслонка рециркуляции исправны).

 Необходимо проверить датчик температуры воздуха салона и уровень тосола, так как его низкий уровень влияет на температурный режим (тосол, антифриз может не попадать в «печку» или она может из за низкого уровня завоздушится).
