Содержание

Схема ВАЗ-2106 | 2 Схемы

Содержание

  • 1 Схема электрооборудования ВАЗ-2106 (старая)
  • 2 Схема электрооборудования ВАЗ-2106 (новая)
  • 3 Схема проводки ВАЗ 2106 (инжектор)
  • 4 Схема блока управления инжекторным двигателем
  • 5 Схемы отдельных узлов шестёрки
    • 5.1 Электросхема соединений генератора
    • 5.2 Электросхема стартера
    • 5.3 Электросхемы контактной системы зажигания
    • 5.4 Электросхема управления клапаном карбюратора
    • 5.5 Электросхема указателей поворотов и сигналки
    • 5.6 Электросхема включения звука
    • 5.7 Схема включения элеткростеклоподъемников
    • 5.8 Схема системы охлаждения двигателя
  • 6 Схема предохранителей и реле ВАЗ2107
  • 7 Модификации авто ВАЗ-2106
  • 8 Скачать книги и схемы по ВАЗ
  • 9 Дополнительные схемы на 2106

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

  • система запуска мотора;
  • элементы заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементы наружного и салонного освещения;
  • система датчиков на панели приборов;
  • элементы звукового оповещения;
  • блок предохранителей.

Схема электрооборудования ВАЗ-2106 (старая)

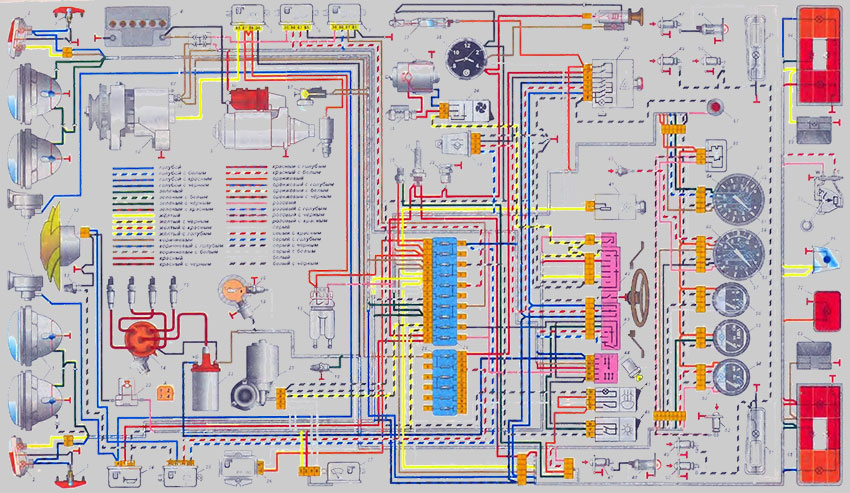

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масл;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор системы охлаждения
3 колодка жгута системы зажигания к жгуту левого брызговика
4 колодка жгута системы зажигания к жгуту правого брызговика
5 указатель уровня топлива
6 колодка жгута уровня топлива к жгуту датчика уровня топлива
7 датчик кислорода
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 колодка диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки VAZ-2106
21 колодка жгута системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута системы зажигания к жгуту форсунок
29 колодка жгута форсунок к жгуту системы зажигания
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Сенсор массового расхода воздуха.
3. — Сенсор температуры охлаждающей жидкости.
4. — Сенсор положения коленчатого вала.
5. — Сенсор положения дроссельной заслонки.
6. — Сенсор концентрации кислорода.
7. — Сенсор скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электробензонасоса.
12. — Основное реле.
13. — Предохранитель, защищающий силовую цепь реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Колодка диагностики.
Х2. — Колодка соединения с системой электрооборудования автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Электросхемы контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ VAZ-2106;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль;
2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
5 — электродвигатель левого подъемника стекла;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом;
2 — АКБ;
3 — переключатель зажигания или замок;
4 — главный модуль с предохранительными элементами;
5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
6 — контроллер активации вентилирующего устройства;
7 — непосредственно сам вентилятор;
8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.



Скачать книги и схемы по ВАЗ

  • Скачать книгу по ремонту электрооборудования авто
  • Замена деталей автомобилей семейства ВАЗ
  • Книга по ремонту двигателей ВАЗ
  • Ремонт электрики автомобилей ВАЗ
  • Ремонт трансмиссии, ходовой, механизма управления
  • Скачать книгу советы автолюбителям – много полезного по ВАЗ



Дополнительные схемы на 2106

  • Катушка зажигания – распиновка, подключение
  • Датчик скорости – распиновка, подключение
  • Бензонасос и его реле – распиновка
  • Распиновка замка зажигания ВАЗ
  • Стеклоподъёмники – распиновка кнопки
  • Приборная панель – замена, подключение
  • Блок предохранителей – описание, подключение
  • Монтажный блок – распиновка, подключение
  • Диагностический разъём – распиновка, подключение

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

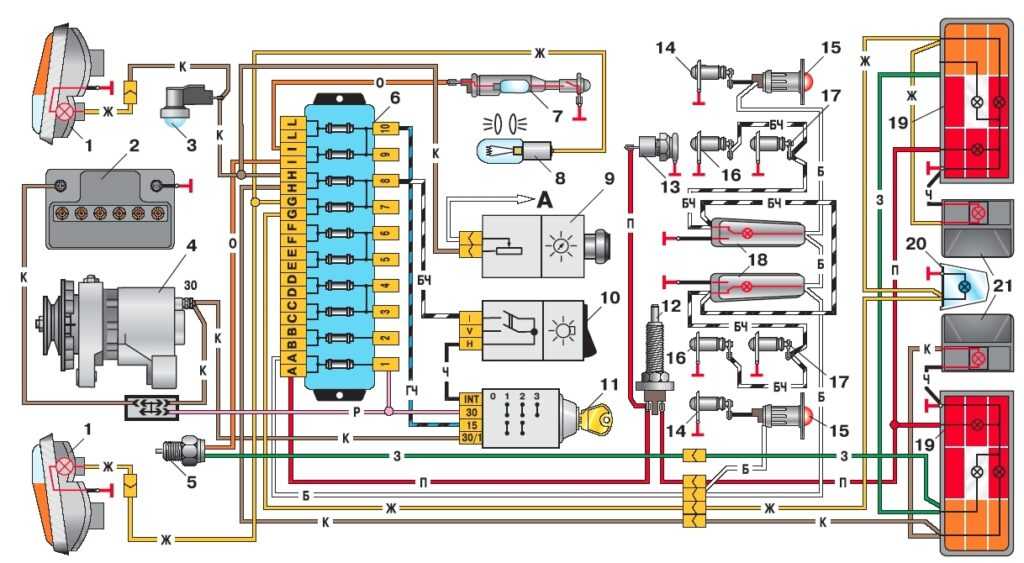

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

  1. передние фонари
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле лампы сигнализатора заряда аккумуляторной батареи
  5. реле включения ближнего света фар
  6. реле включения дальнего света фар
  7. стартер
  8. генератор
  9. наружные фары
  10. внутренние фары
  11. датчик включения электродвигателя вентилятора
  12. электродвигатель вентилятора системы охлаждения двигателя
  13. звуковой сигнал
  14. катушка зажигания
  15. распределитель зажигания
  16. свечи зажигания
  17. электромагнитный клапан карбюратора
  18. датчик указателя температуры охлаждающей жидкости
  19. подкапотная лампа
  20. выключатель света заднего хода
  21. датчик указателя давления масла
  22. датчик сигнализатора недостаточного давления масла
  23. датчик сигнализатора недостаточного уровня тормозной жидкости
  24. моторедуктор очистителя ветрового стекла
  25. коммутатор *
  26. электродвигатель омывателя ветрового стекла
  27. реле включения электродвигателя вентилятора **
  28. регулятор напряжения
  29. реле-прерыватель очистителя ветрового стекла
  30. дополнительный блок предохранителей
  31. основной блок предохранителей
  32. реле-прерыватель аварийной сигнализации и указателей поворота
  33. реле включения обогрева заднего стекла ***
  34. выключатель стоп-сигнала
  35. штепсельная розетка для переносной лампы ****
  36. добавочный резистор электродвигателя отопителя
  37. электродвигатель отопителя
  38. переключатель электродвигателя отопителя
  39. часы
  40. лампа освещения вещевого ящика
  41. прикуриватель
  42. выключатель аварийной сигнализации
  43. регулятор освещения приборов
  44. лампа сигнализатора уровня тормозной жидкости
  45. трехрычажный переключатель
  46. выключатель зажигания
  47. выключатель обогрева заднего стекла ***
  48. выключатель заднего противотуманного фонаря
  49. выключатель наружного освещения
  50. выключатели плафонов, расположенные в стойках передних дверей
  51. моторедукторы электростеклоподъемников передних дверей ***
  52. выключатели плафонов, расположенные в стойках задних дверей
  53. выключатель контрольной лампы стояночного тормоза
  54. плафоны освещения салона
  55. указатель уровня топлива с сигнализатором резерва
  56. указатель температуры охлаждающей жидкости
  57. указатель давления масла с сигнализатором недостаточного давления
  58. тахометр
  59. лампа сигнализатора стояночного тормоза
  60. лампа сигнализатора заряда аккумуляторной батареи
  61. лампа сигнализатора воздушной заслонки карбюратора
  62. контрольная лампа габаритного света
  63. лампа сигнализатора указателей поворота
  64. лампа сигнализатора дальнего света фар
  65. спидометр
  66. выключатель сигнализатора воздушной заслонки карбюратора
  67. переключатель электростеклоподъемника левой передней двери ***
  68. реле включения электростеклоподъемников передних дверей ***
  69. переключатель электростеклоподъемника правой передней двери ***
  70. задние фонари
  71. фонари освещения номерного знака
  72. датчик указателя уровня и резерва топлива
  73. колодки, подключаемые к элементу обогрева заднего стекла ***
  74. лампа освещения багажника
  75. задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

  • а — коммутатора
  • б — датчика-распределителя зажигания
  • в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
  • г — реле прерывателя аварийной сигнализации и указателей поворота
  • д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

**** — С 2000 г. не устанавливается.

Электрооборудование к ВАЗ-2106 | купить в Автоклассике.

Я согласен с пользовательским соглашением

Я согласен получать новости

  • отремонтированный

  • новый

  • использовал

  • нет

    нет

    Выключатель сигнала ВАЗ-2103/2106

    2103-3402050

    ЦЕНА

    $
    23,41
    Купить

    новый

    Информационная табличка

    ВАЗ-фонарь

    ЦЕНА

    $
    7,40
    Купить

    нет

    Стекло фары

    ФГ146

    ЦЕНА

    $
    11,71
    Купить

    нет

    Резиновый аккумуляторный отсек

    2101-3703095

    ЦЕНА

    $
    11,71
    Купить

    использовал

    Вал привода спидометра

    2103-3802610

    ЦЕНА

    $
    9,76
    Купить

    нет

    Указатель поворота боковой

    2106-3726010

    ЦЕНА

    $
    35,12
    Купить

    новый

    Прокладка указателя поворота ВАЗ-2105

    2105-3726087

    ЦЕНА

    $
    2,47
    Купить

    нет

    Электроконденсатор

    2101-3706400

    ЦЕНА

    $
    2,34
    Купить

    использовал

    Замок зажигания

    2101-3704000-10

    ЦЕНА

    $
    24,39
    Купить

    нет

    Ключ зажигания (пустой)

    2101-3704198-10

    ЦЕНА

    $
    3,51
    Нет в наличии Сообщить о наличии

    КАТЕГОРИЯ

    • показать все автозапчасти
    • Двигатель 4
    • Fuel system  1
    • Fuel tank and pipeline  1
    • Engine  3
    • Lubrication system  2
    • Camshaft drive  1
    • Control
      mechanisms  3
    • The brakes  3
    • Педаль тормоза и привод 1
    • Гидравлическая тормозная система 1
    • Суппорт переднего тормоза 1
    • Электрическое оборудование
      9
    • Devices and sensors  1
    • Speedometer drive  1
    • Electrical equipment  8
    • Headlamp  2
    • Battery and generator  1
    • Ignition system  1
    • Distributor  1
    • Сигналы 3
    • Трансмиссия 2
    • Сцепление 1
    • Управление сцеплением 1 0008
    • Rear axle  1
    • Rear axle and axle shafts  1
    • Undercarriage  11
    • Front axle  7
    • Steering gear  1
    • Swivel fist  6
    • Suspension  2
    • Рычаги передней подвески 2
    • Колеса 2
    • Колеса 2
    • Кузов 22 9012 9012

      • Задняя часть

      22

    • Крышка ботинки 5
    • Входная дверь 1
    • Первые двери 1
    • БАКАЯ ДВЕР 2
    • Задний DOORS 2
    • Задний DOORS 2
    • . 3
    • Шайк ветрового стекла 1
    • Wiper 1
    • Окно 1
    • .0122
    • Dashboard  1
    • Hood, fenders, radiator trim  6
    • Radiator grill  4
    • Hood  2
    • Accessories  2
    • Salon Accessories  2
    • Parts on request
    • документация

    Советский ВАЗ 2106 Жигули Автомобильная решетка Сетка Половина решетки Авто

    Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

    Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

    • Нажмите, чтобы увеличить

    Звездный продавец

    Star Sellers имеют выдающийся послужной список в обеспечении отличного обслуживания клиентов — они постоянно получали 5-звездочные отзывы, вовремя отправляли заказы и быстро отвечали на любые полученные сообщения.

    |

    10 063 продажи
    |

    5 из 5 звезд

    Цена:

    319,31 датских крон

    Первоначальная цена:
    375,66 датских крон

    (скидка 15%)

    Загрузка

    Доступен только 1

    Включены местные налоги (где применимо)

    Покупайте со скидкой! Остался только 1 по этой цене.

    Продавец звезд. Этот продавец неизменно получал 5-звездочные отзывы, вовремя отправлял товары и быстро отвечал на все полученные сообщения.

    Доступна подарочная упаковка.

    Смотрите подробности

    Подарочная упаковка от LivePastVintage

    Упаковка зависит от товара. Это может быть тканевый или бумажный пакет, бумага, коробочка и/или бантик, помпон, украшение из валяного желудя. Вы можете передать мне текст для открытки.

    Исследуйте похожие запросы

    • декор стен в стиле стимпанк

    Исследуйте связанные категории и поиски

    Внесен в список 13 сентября 2022 г.

    3 избранных

    Сообщить об этом элементе в Etsy

    Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

    Первое, что вы должны сделать, это связаться с продавцом напрямую.

    Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

    Сообщить о проблеме с заказом

    Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

    Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

    Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

    Посмотреть список запрещенных предметов и материалов

    Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

    Товар на продажу…

    не ручной работы

    не винтаж (20+ лет)

    не ремесленные принадлежности

    запрещены или используют запрещенные материалы

    неправильно помечен как содержимое для взрослых

    Пожалуйста, выберите причину

    Расскажите нам больше о том, как этот элемент нарушает наши правила.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
