Устройство прицепа для легкового автомобиля

Устройство прицепа для легкового автомобиля позволяет значительно расширить функциональные возможности даже небольшого транспортного средства. История появления прицепов относится к 80-м годам 19 в, и после этого их конструкция постоянно усовершенствовалась, адаптировалась к новым автомобилям и дорогам. В настоящее время существуют разные типы таких приспособлений, что дает возможность выбрать оптимальный вариант. Этому способствует знание устройства и принципов сцепления элементов.

Составляющие прицепа

По сути, прицеп – это своеобразный транспортный механизм, который не имеет своего двигателя и соединяется с тягачом. Его устройство должно решать такие задачи:

• увеличение объема и грузоподъемности легкового автомобиля;
• надежное сцепление с транспортным средством;
• свободное и безопасное перемещение по любым дорогам.

При этом конструкция не должна существенно затруднять управление автомобилем и вписываться в разрешенные габариты. Особое внимание уделяется безопасности движения и эксплуатации.

В конструкции можно выделить такие основные части: конструктивные элементы корпуса (кузов, рама и т.д.), узел сцепки и соединения с системами автомобиля, ходовая часть и система амортизации, тормозная система. Все они исполняют важную роль и должны согласовываться с техническими возможностями автомобиля. Именно от него прицеп получает тяговое усилие и электроэнергию.

Элементы корпуса

Основу корпуса прицепа составляет рама. Она представляет собой прочную (силовую) металлическую конструкцию, включающую продольные лонжероны и несколько поперечин. Элементы обычно соединяются путем сварки, но могут иметь и болтовое (разборное) соединение. Прицепы повышенной грузоподъемности имеют раму более сложной, пространственной конструкции.

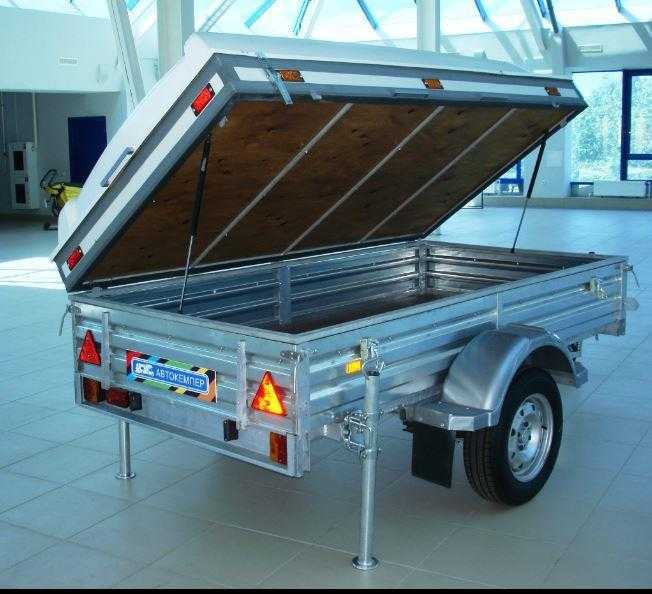

Кузов закрепляется на раме и может иметь разную конструкцию:

1. Грузовые прицепы. У них кузов напоминает аналогичную конструкцию грузовой машины – каркас, днище и борта. Чаще всего, весь корпус изготавливается из металла. Борта могут быть приварены к каркасу или иметь откидной механизм. На днище может иметься напольное покрытие из досок. До сих пор существуют и устаревшие конструкции – металлический каркас, деревянные борта и днище.
2. Закрытый кузов для грузоперевозок. Такие прицепы относятся к дорогим моделям. Корпус выполнен в виде «вагончика» из металла или армированного стеклопластика. Для загрузки-разгрузки с задней стороны устанавливается дверь.
3. Универсальные прицепы. Такие бюджетные варианты оборудуются съемным прорезиненным тентом. Кузов составлен из разборного каркаса, формирующего объемную конструкцию определенной высоты. Он имеет борта, а тент натягивается на каркас при необходимости.
4. Туристические прицепы. В них корпус выполнен в виде металлического или пластикового короба, над которым можно в любой момент установить палаточный домик. Более дорогие модели представляют собой полностью оборудованный, неразборный «вагончик».

Важно! Отдельную категорию составляют прицепы для транспортировки лодок или катеров. У них вместо кузова монтируются специальные рельсы (ложементы) или блоки с роликами. Первый вариант отличается равномерным распределением нагрузки, а роликовая система облегчает спуск лодки на воду.

Узел сцепки и соединения

Для механического присоединения прицепа к автомобилю предназначено дышло. Оно представляет собой прочный, металлический рычаг V- или I-образной формы. Данный элемент приварен в передней части рамы и установлен горизонтально. Для обеспечения сцепления дышло содержит следующие элементы:

1. Узел сцепки. Он предназначен для соединения дышла с фаркопом автомобиля. Сцепление обеспечивается с помощью «чашки», фиксируемой на шаровом выходе фаркопа, и специального запорного механизма. В современных моделях узел снабжен регулятором зазора контактирующих поверхностей, что позволяет контролировать нагрузку при поворотах, и индикатором износа.
2. Цепи или страховочные тросы. Это обязательные элементы, которые предотвращают отделение принцепа от автомобиля при неожиданном рассоединении узла сцепки. Они закрепляются в соответствующих петлях страховки.
3. Складная подставка. Она представляет собой дополнительную (временную) опору и опускается вниз при плановом отсоединении прицепа, что позволяет удерживать его в горизонтальном положении.

Помимо механической сцепки прицепа и автомобиля, необходима еще и электрическая их связь. Это необходимо для обеспечения работы сигнальных фонарей. Все конструкции обязательно имеют необходимую разводку проводов. Для соединения используется штепсельный разъем (розетки и вилка) на 7 или 13 контактов.

Подвеска и амортизация

Система подвески и аммортизации прицепов может быть нескольких типов:

1. Торсионная или резино-жгутовая подвеска. Она относится к конструкции независимого типа и считается наиболее простой. Система состоит из 2-х параллельных, профилированных труб, между которыми уложены резиновые элементы. Когда трубы поворачиваются, жгуты сжимаются, что и обеспечивает упругость подвески. Преимущества – отсутствие подшипников, дополнительных амортизаторов и необходимости смазки. Недостаток – недостаточный ход. Примером использования такой подвески могут служить прицепы Самсон 276Т и 300Т.
2. Рессорная подвеска. Это зависимая конструкция, т.к. работает совместно с гидравлическими амортизаторами. Состоит подвеска из 2-х многолистовых рессор полуэллиптического типа с продольным расположением. Она отличается большим запасом прочности и удлиненным ходом. Минусы – повышенная стоимость и необходимость периодического ухода. Пример использования – прицеп ТМ «Бобер».
3. Пружинный тип. У такой подвески самый большой ход, но она требует постоянного технического обслуживания.

Важно! В некоторых моделях прицепов используются комбинированные подвески. Они объединяют в себе пружинный и рессорный тип. Регулируя ход пружин или удаляя их, можно регулировать плавность и длину хода.

Ходовая часть

По принципу обустройства ходовой части выделяются одноосные и двухосные прицепы. Первый вариант считается облеченным. Он обладает большей маневренностью, но ограничен по грузоподъемности. Второй тип обладает повышенной мощностью и устойчивостью. Он необходим при перевозке грузов, когда центр тяжести смещен вверх.

Принцип установки колес на осях не отличается от автомобильных конструкций. Колесные ступицы могут иметь специфическую форму, но чаще аналогичны ступицам легкового автомобиля. Колеса могут располагаться под днищем кузова или выноситься сбоку за его границы. Более распространен второй вариант.

Особое внимание уделяется ширине колес. Узкие шины подходят для проселочных дорог и позволяют экономить топливо при длительных поездках. Широкие колеса обеспечивают устойчивость на дороге, а значит можно перемещаться с большей скоростью. Наиболее часто используются шины камерного типа. Высота протектора и давление в шинах аналогично колесам легкового автомобиля.

Особенности прицепов

При выборе прицепа для легкового автомобиля следует учитывать особенности их устройства. Важные нюансы заключаются в системе сцепления, удобстве кузова, способе крепления грузов. Надежность, безопасность и долговечность прицепов зависит от тормозной системы, качества рессор и подшипников, а также иных эксплуатационных факторов.

Особенности сцепления

Особое внимание уделяется следующим нюансам сцепления прицепа с автомобилем:

1. Устройство сцепления. Для присоединения прицепа легковой автомобиль необходимо оснастить тяглово-сцепным устройством шарового типа – фаркопом. На его шар надевается чашка узла сцепки прицепа. Фаркопы могут быть съемными, частично съемными и несъемными. В РФ используется европейский тип устройства, т.е. с металлическим шаром. Отечественные фаркопы имеют один размер – диаметр шара 50 мм. В европейских конструкциях могут устанавливаться шары диаметром 47,6, 50,8 и 58,7 мм.
2. Запор сцепления фаркопа с прицепом. Он обеспечивается замковым устройством на узле сцепки дышла. Его конструкция зависит от массы прицепа и расчитывается на грузоподъемность в пределах 600-3500 кг. Популярностью пользуются сцепные устройства моделей ZSK-1300 и ZSK-750.
3. Опорное колесо. Этот элемент представляет собой стойку с колесом, которая помогает устанавливать отсоединенный прицеп в горизонтальном положении. При сцеплении его с автомобилем опорное колесо не касается земли.

В последнее время, помимо европейских фаркопов, популярностью начали пользоваться устройства американского типа. В такой сцепке фаркоп имеет четырехугольное отверстие, куда входи соответствующий стержень, расположенный на дышле прицепа. Запорный механизм имеет форму ручки с крючком.

Особенности конструкции кузова

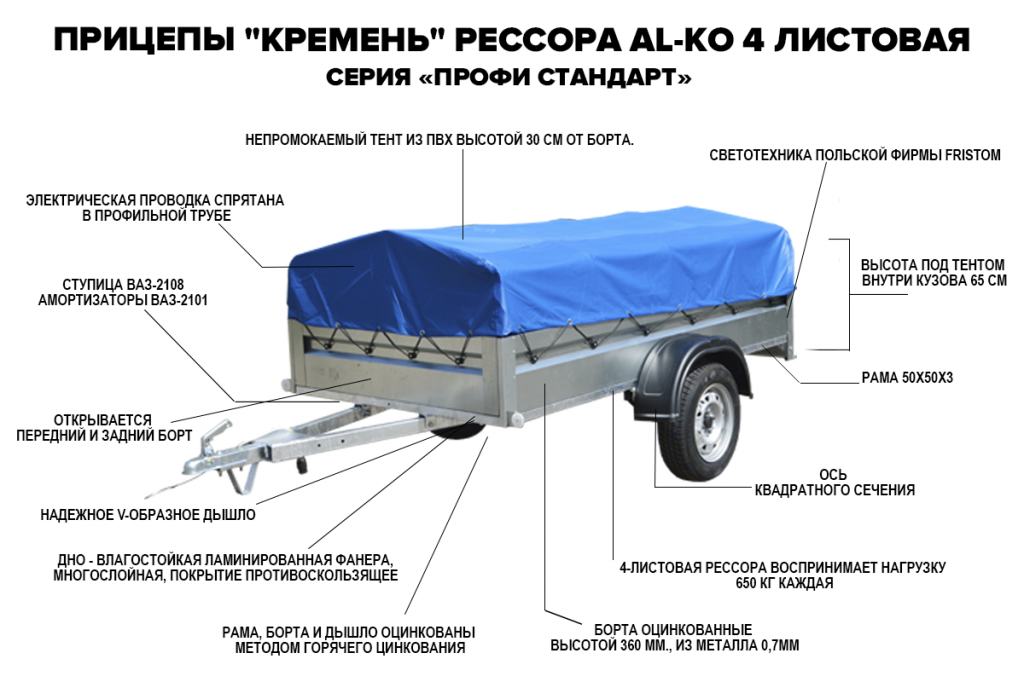

Для того чтобы упростить разгрузочно-погрузочные работы и повысить грузоподъемность, используются различные варианты конструкции бортов кузова:

1. Съемный передний борт. Это позволяет устанавливать крупные грузы, смещая центр тяжести ближе к автомобилю.
2. Съемный задний борт. Такое устройство обеспечивает перевозку длинномерных грузов с надежной фиксацией на днище прицепа.
3. Борта кузова высотой 25 см. Небольшие борта не ограничивают прицеп по высоте.
4. Складные борта. Шарнирные элементы позволяют при необходимости увеличивать высоту бортов.

Надежность и эффективность перевозки грузов достигается различными способами. Наиболее распространенный вариант – надежное и безопасное крепление грузов. Для этого используется крепление крупногабаритного груза крепежными крюками.Обычные грузы закрепляются и защищаются с помощью прорезиненных тентов. Устанавливать их позволяют специальные крепежные петли для фиксации груза.

В некоторых моделях прицепов предусматриваются особые конструкции кузова. В частности, значительно облегчает разгрузку механизм, дающий возможность наклонять кузов. Наклон может осуществляться в боковом или заднем направлении по аналогии с самосвалом. Долговечность прицепов увеличивает платформа кузова из водостойкой фонеры. Такому днищу не страшны осадки и проливы жидкости при транспортировке.

Особенности тормозной системы

Прицепы обязательно оборудуются собственной тормозной системой. Могут использоваться тормоза таких типов:

1. Рабочая система. Она связана с тормозной системой автомобиля через узел сцепки. Торможение происходит во время стандартной транспортировки, когда при остановке машины возникает реакция инерционного типа. При движении назад такую систему приходится отключать.
2. Стояночный тормоз. Он предназначен для исключения самопроизвольного движения прицепа во время стоянки, в т.ч. при отсоединении его от автомобиля. Система аналогична ручному тормозу автомобиля и задействуется рычагом.
3. Аварийный тормоз. Он необходим для торможения прицепа при неожиданном отсоединении его от автомобиля во время движения. Для этого в конструкции имеется страховочный трос, связанный с приводом колес прицепа.

Важно! При выборе прицепа тормозной системе необходимо уделить особое внимание. Наиболее надежная конструкция нужна для большегрузных прицепов и перевозке крупногабаритных грузов.

Особое исполнение элементов

Повышение долговечности прицепов достигается таким исполнением важных элементов конструкции:

1. Надежные и компактные подшипники в ходовой части прицепа.
2. Листовые рессоры на амортизаторах. Опыт эксплуатации показывает, что наиболее надежная подвеска имеет рессорную конструкцию. В этом случае используются наборная конструкция их многочисленных стальных листов.

Важное условие повышения срока службы – защита кузова от коррозии. С этой целью борта покрываются прочной эмалью для металла, стойкой к длительному воздействию солнечных лучей и влаги. Другой вариант – применение оцинкованной стали.

Прицеп значительно увеличивает грузоподъемность легкового автомобиля и расширяет возможности для семейного отдыха. Его конструкция во многом определяет его назначение и функционад. Для правильного выбора данного транспортного средства необходимо правильно оценить устройство и особенности различных моделей. Предлагаемый ассортимент достаточно широк, что позволяет выбрать оптимальный вариант.

← Эксплуатация легкового прицепа
 |
Устранение прокола и замена колеса легкового прицепа →

Устройство легковых прицепов

Основными узлами любого прицепа являются кузов, рама, дышло, подвеска.

Рама

Раму универсальных грузовых прицепов чаще всего изготавливают в виде металлической сварной конструкции, в составе которой два продольных лонжерона и две-четыре поперечины.

У прицепов для перевозки техники рама пространственная.

Кузов

Кузова универсальных прицепов могут быть двух видов:

1. металлические сварные;

2. сборные (оцинкованные или окрашенные).

Еще один вариант – металлический каркас с деревянными бортами и полом. Для облегчения процессов погрузки и разгрузки борта (преимущественно задний) могут откидываться. С целью увеличения полезного объема кузова используются надставные борта. Большая часть универсальных прицепов имеет съемный тент из ПВХ, устанавливаемый на разборный металлический или металло-деревянный (по аналогии с каркасами тентов грузовых автомобилей) каркас.

Кузов прицепов для перевозки водной техники представляет собой специальные, чаще всего, регулируемые ложементы (полозья), предназначенные для укладывания перевозимой лодки.

У наиболее дорогих моделей (например, у прицепов Сталкер) стеклопластиковые пол и крыша, лебедки и опускающаяся платформа для удобства погрузки/разгрузки мототехники.

Кузов прицепов-автовозов – это массивная платформа, приспособленная для надежного крепления перевозимого автомобиля. Оборудование такого прицепа включает:

• мощную лебедку,

• упорные стойки, предотвращающие опускание платформы в процессе погрузки,

• перфорированные трапы, не позволяющие скользить автомобильным колесам.

Для прицепов-фургонов и прицепов-дач кузова производят из многослойных сэндвич-панелей, которые закрепляются на металлическом каркасе.

У туристического прицепа кузов представляет собой пластиковый либо металлический короб со складным палаточным домиком внутри.

Легковые прицепы могут быть одно- или двухосными. Автоприцеп, имеющий две оси, расстояние между которыми составляет менее 1 метра, называется тандемом или прицепом со спаренной осью.

Дышло

Дышло представляет собой V-образный, Y-образный, либо I-образный горизонтальный рычаг, который закреплен на передней стороне рамы автоприцепа. На дышле располагаются узел сцепки, тросы страховочные и у некоторых моделей опорное колесо.

• Узел сцепки предназначен для соединения автоприцепа и тягово-сцепного устройства автомобиля. В комплект узла сцепки для ТСУ шарового типа входят «чашка», надеваемая на сцепной шар, и запорный механизм, фиксируемый рычагом и удерживающий узел на шаре. Также существуют конструкции узла сцепки с индикатором износа и механизмом регулировки зазора между сцепным шаром и «чашкой». Петля-скоба с фиксатором. Этот элемент состоит из скобы, в которую вдевается закрепленное на узле сцепки кольцо, и пальца, который фиксирует кольцо в скобе.

• Страховочные тросы или цепи служат для предотвращения полного разъединения прицепа и автомобиля в случаях, когда происходит расцепление узла сцепки. Они фиксируются в страховочных петлях тягово-сцепного устройства. Прицеп без страховочных цепей не допускается к эксплуатации.

• Опорное колесо предназначено для удобства погрузки/разгрузки прицепа при отсоединении от автомобиля. Колесо позволяет удерживать прицеп в горизонтальном положении, а главное сильно упрощает процесс стыковки и расстыковки прицепа с ТСУ.

• На дышле также может располагаться запасное колесо для прицепа.

Существует несколько разновидностей дышла. Обычно оно не складное и не отстегиваемое, но у некоторых моделей прицепов может быть складным с возможностью убираться под днище прицепа в сложенном состоянии либо съемным. Также дышло может оснащаться удлинителем, предназначенным для транспортировки длинномерных грузов. Некоторые виды складного дышла дают возможность без отсоединения прицепа от автомобиля опрокинуть кузов назад.
