Кроме перечисленных видов работ может понадобиться, также, снять:

• Цапфу в сборе;
• Колпак ступицы;
• Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

Итак:

• В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
• Достаточно просто аккуратно вынуть подшипник и заменить его новым;
• После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

• Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
• После этого мастеру понадобится перейти на верстак;
• Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
• После этого все устанавливается обратно, так же, как было снято до этого.

Снимаем стопорное кольцо

Опираясь на внутреннее кольцо подшипника, куском трубы выбиваем подшипник

Или выпрессовываем его съемником

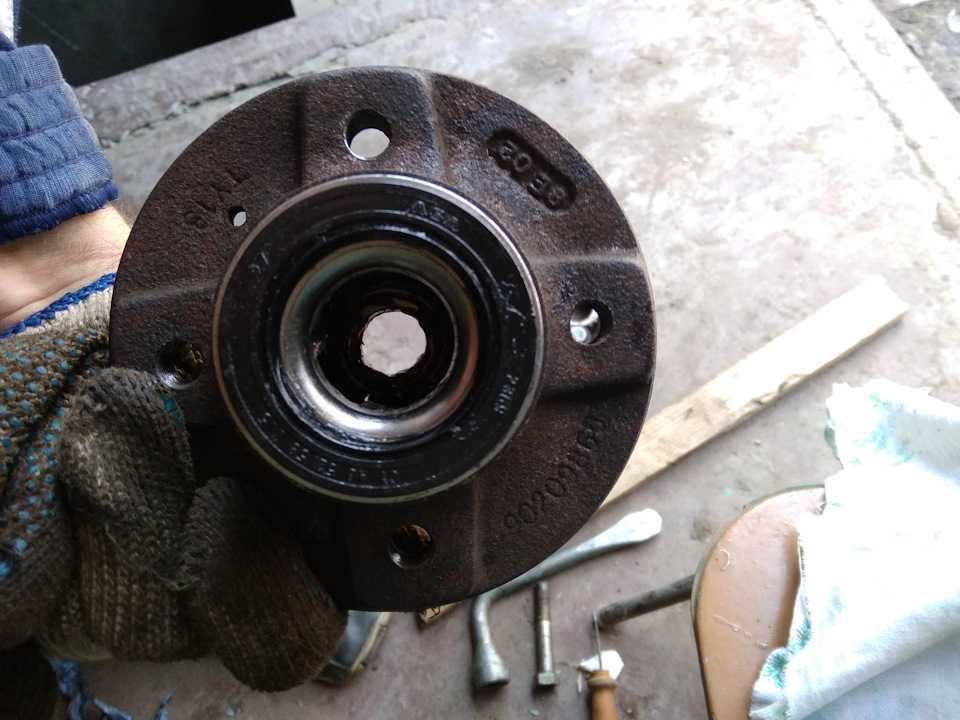

В очищенную и смазанную ступицу запрессовываем новый подшипник

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

• Мастер ставит метки;
• Выбивает болты кулака;
• Выкручивает крепежные болты из нижней шаровой опоры;
• Подшипник должен быть выбит из ступицы;
• Стопорные кольца демонтируются;
• С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

• В этом случае потребуется снять всю стойку полностью;
• После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
• На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

• Запрессовать подшипники;
• Поставить стопорные кольца;
• Собрать кулаки;
• Монтировать на них новые подшипниковые компоненты;
• Монтировать узел на ступицы;
• С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

• Автор: ratico19
• Распечатать

Оцените статью:

(7 голосов, среднее: 3.1 из 5)

Поделитесь с друзьями!

Как заменить ступичные подшипники на вашем прицепе

Менять ступичные подшипники грязно, но не слишком сложно Легко сделать самостоятельно

Когда я вытащил свою лодку из гаража и начал двигаться по дороге, я сразу понял, что что-то был не прав. Наличие ритмичного стука, но отсутствие спущенной шины означало, что у меня проблема с подшипником. Мой день на воде, возможно, был расстрелян, но это отличная возможность показать вам, как менять подшипники колес.

Как заменить подшипник колеса: подготовка

Вам понадобится несколько инструментов, чтобы начать свой проект. Как и многое другое, хорошая подготовка является ключом к эффективному использованию времени. Для начала соберите следующие предметы:

• Длинногубцы
• Резиновый молоток (или молоток)
• Пробойник (и/или шлицевая отвертка)
• Большое количество полотенец и мыло для рук для удаления жира
• Комплект для замены ступичного подшипника

Если вы знаете, какой комплект ступичных подшипников вам нужен, отлично. Если нет, то это несложно найти, сняв старые подшипники. Имейте в виду, что передний и задний подшипники прицепа обычно имеют разные размеры.

Возможно, вам понадобится только одна деталь, и вам не придется переупаковывать всю подшипниковую систему. У меня еще немного обсессивно-компульсивное расстройство, а комплекты подшипников для моего прицепа стоят всего 25 долларов за каждое колесо, так что я заменяю все целиком.

Как заменить подшипник колеса: Снятие

Шаг 1: Снимите ступичную гайку

Согните шплинт плоскогубцами, и он выскользнет.

Если на вашем колесе есть колпачок или Bearing Buddies, используйте резиновый молоток и постучите по бокам, пока не сможете его снять.

Штифт удерживает гайку на месте. Используйте плоскогубцы с длинным носом, чтобы согнуть его прямо, а затем вытяните.

Гайка должна быть немного ослаблена, и ее часто можно снять вручную. Если он тугой, используйте пару плоскогубцев с регулируемыми губками или розетку, чтобы заставить его двигаться.

После снятия гайки и шайбы снимите колесо. В отличие от замены шины, вся ступица в сборе по-прежнему прикреплена к колесу. Если вам так проще, не стесняйтесь сначала снять колесо, а затем снять ступицу в сборе.

Шаг 2. Вытащите уплотнение

Уплотнение имеет только фрикционную посадку, поэтому просуньте отвертку под него и постучите молотком по рукоятке, чтобы вытолкнуть его.

На задней стороне втулки есть уплотнение для удержания смазки. Это просто фрикционная посадка, поэтому поместите наконечник шлицевой отвертки на нижнюю сторону корпуса уплотнения и постучите по рукоятке молотком, чтобы вытолкнуть его.

Шаг 3: Снимите старые подшипники колеса

Пылезащитная крышка (в центре), колпачок (справа) и гайка (сверху) требуют небольшой работы, но подшипник (слева) выдвигается свободно.

Большинство подшипников вынимаются легко — в конце концов, они предназначены для перемещения. Просто вытяните рукой.

Этап 4. Снимите старые внутренние чашки (в некоторых случаях необязательно)

Обратите внимание на царапины и вмятины внутри внутреннего кольца/чашек. Этот требует замены.

Внутренние чашки (также известные как кольца) представляют собой металлические кольца, вокруг которых вращаются подшипники, и они могут сидеть довольно плотно. Сначала осторожно проведите пальцем по внутренностям и нащупайте заусенцы, царапины и другие повреждения. Если они в порядке, вы можете перейти к следующему шагу. Если это не так, их нужно вынуть, чтобы не повредить новые подшипники.

Как и другие детали, внутренние чашки используют только фрикционную посадку. Возьмите кончик пробойника или шлицевой отвертки на внутренний край и используйте молоток, чтобы постучать по ним, пока они не высвободятся.

Этап 5: Очистите все, что можно

Очистка выявила мусор, который необходимо было отшлифовать, прежде чем задний подшипник будет правильно установлен на этом шпинделе.

Прежде чем приступить к установке новых подшипников, важно все очистить. Его не обязательно вычищать до блеска, но вы хотите убрать оттуда всю грязь и мусор. Начните протирать ось оси.

Затем перейдите внутрь ступицы. Если один или оба подшипника развалятся, вокруг будут вращаться ролики и металлические детали. Очистите все это вместе с как можно большим количеством старой смазки.

Если вы не знаете размер своего подшипника, самое время узнать его. Один из способов — измерить внутренний и внешний диаметры старых. Более точный способ — искать опознавательные знаки на сторонах подшипника.

Например, у меня L68149 и L644649 (помните, каждая сторона имеет два разных размера). На пломбе тоже есть маркировка. мой 1719ДЛ. Вы можете использовать их, чтобы найти правильный комплект или отдельные детали, которые вам нужны.

Как заменить подшипник колеса: установка

Шаг 1: Вставьте новые внутренние чашки

Начните с нанесения новой смазки на внутреннюю часть ступиц, а затем вставьте новые внутренние чашки. Больший идет с внутренней стороны ступицы, а меньший — с внешней. Опустив колесо, установите чашку так, чтобы она открывалась к вам, чтобы принять новый подшипник.

Используйте пробойник и молоток, чтобы осторожно вбить его на место. Однако будьте осторожны! Вы же не хотите поцарапать или поцарапать ролики подшипника. Вы должны увидеть, где конструкция ступицы их останавливает.

Шаг 2. Смажьте подшипники и вставьте их

Приклейте более открытую сторону подшипника к смазке, чтобы протолкнуть его вокруг роликов.

Перед установкой подшипников их необходимо предварительно заполнить смазкой. Самый простой способ — нанести немного смазки на руку и постукивать по ней краем, пока не увидите, что он начинает выходить с другой стороны. По мере заполнения каждой секции переходите к следующей, пока не заполните ее полностью.

Шаг 3: Установите заднее уплотнение

Аккуратно постучите, чтобы не погнуть корпус уплотнения.

Крайне важно, чтобы вы не устанавливали заднее уплотнение, пока подшипник не будет на месте — он не пройдет через отверстие в уплотнении.

Опять же, уплотнение является фрикционной посадкой, поэтому используйте молоток, чтобы установить его на место так, чтобы оно было заподлицо с задней частью ступицы. Будьте нежны, однако. Вы можете легко повредить корпус уплотнения.

Шаг 4: Установите корончатую гайку

Слегка отверните гайку, чтобы колесо вращалось свободно, но без каких-либо колебаний.

Теперь, когда узел подшипника установлен, нанесите немного смазки на шпиндель вручную, установите колесо обратно на шпиндель и снова затяните гайку. Не забудьте стиралку! Прокрутите колесо и еще немного затяните гайку. Вы должны почувствовать некоторое сопротивление вращению колеса.

После этого слегка отогните гайку, убедитесь, что отверстия для шпинделя и гайки совпадают, вставьте штифт и согните его длинногубцами. Ваше колесо должно вращаться свободно, без каких-либо колебаний из стороны в сторону.

Шаг 5: Установите подшипники (необязательно, но настоятельно рекомендуется) Подшипники

Buddy вставляются на место с помощью фрикционной посадки и могут избавить вас от массы головной боли.

Мы настоятельно рекомендуем установить Bearing Buddies. В них используется пружина, которая активно проталкивает смазку во втулку и значительно снижает проблемы с подшипниками. Это еще одна фрикционная посадка, поэтому их легко установить.

Измерьте внутренний диаметр втулки, чтобы определить, какой размер вам нужен.

Цены варьируются в зависимости от размера, но эта ценная страховка стоит всего 35 долларов за пару для моего трейлера.

Шаг 6: Смажьте!

Наконец, смажьте ступицы! Если вы установили Bearing Buddies или что-то подобное, нужно заполнить zert, и вы узнаете, что он заполнен, когда смазка начнет выдавливаться. Вытри это, убери свой беспорядок и продолжай свой день.

Если вы не приложили все усилия, чтобы заполнить полость смазкой. Когда закончите, не забудьте надеть пылезащитный колпачок.

Несмотря на это, не забывайте часто проверять уровень смазки. Быстрая проверка перед каждой поездкой может избавить вас от многих хлопот и испорченной рыбалки.

Нужно видео, чтобы увидеть, как это происходит? Я обнаружил, что это очень помогло мне, когда я впервые заменил ступичные подшипники прицепа.

Ремонт полуоси Установка подшипника

Технические советы

Ремонт полуоси Установка подшипника

ТЕХНИЧЕСКИЙ ВЫПУСК:
Оригинальные колесные подшипники для этих применений разработаны с отдельными компонентами подшипника и уплотнения. Со временем ступичный подшипник оригинальной конструкции и уплотнение могут изнашивать канавки на полуоси в точках контакта. Это приводит к точечной коррозии на полуоси, что может вызвать шумную работу и выход из строя подшипников, а также может привести к утечке дифференциальной жидкости на опорную пластину и тормоза.

Как правило, этот тип износа требует замены полуосей при замене подшипника и уплотнения. Невыполнение этого требования может привести к преждевременному выходу из строя нового подшипника и уплотнения, что может привести к дополнительному повреждению оси и даже к повреждению дифференциала из-за потери жидкости.

РЕШЕНИЕ:
Подшипники для ремонта полуоси BCA (номера деталей NBRP) можно использовать для замены оригинального подшипника и уплотнения без необходимости замены изношенной полуоси. Ремонтные подшипники полуоси имеют унифицированную конструкцию, включающую подшипник и уплотнение в единый компонент. Конструкция ремонтных подшипников смещает положение подшипника и уплотнения вдоль полуоси, позволяя неизношенным участкам полуоси стать новыми точками контакта.

ПРОЦЕДУРА УСТАНОВКИ:

1. Следуйте процедурам, рекомендованным производителями транспортных средств для снятия оси, подшипника и уплотнения.
2. Осмотрите полуось и кожух полуоси на наличие чрезмерного износа и коррозии.
3. Используйте мелкозернистую наждачную бумагу для очистки от загрязнений и мусора с полуоси и внутреннего корпуса. Полуось между изношенной зоной и фланцем колеса станет новой зоной контакта подшипника и уплотнения и должна быть тщательно очищена. Мусор, оставшийся в корпусе, может помешать правильной посадке нового подшипника.
4. Смажьте замененный подшипник и уплотнение чистым дифференциальным маслом, используя чистую ветошь или погрузив подшипник в масло.
5. Установите подшипник внутрь картера моста так, чтобы уплотнение было обращено наружу, до полной посадки. При запрессовке подшипника на место будьте осторожны, чтобы не надавить на уплотнение. Давление следует прикладывать только к внешнему диаметру подшипника.
6. Установите полуось на место и выполните процедуру сборки в соответствии с рекомендациями производителя.
7. Заполните полость дифференциала чистым дифференциальным маслом в соответствии с рекомендациями производителя.

ТЕХНИЧЕСКИЕ СОВЕТЫ ПО УСТАНОВКЕ:

• Ремонтный подшипник полуоси обычно выступает на 1/4 дюйма из картера оси (см.
