Тюнинг панели ваз 2105: Тюнинг торпедо ВАЗ-2105 и её приборной панели

Тюнинг торпедо ВАЗ-2105 и её приборной панели

Обычно тюнинг торпедо ВАЗ-2105 производят в случае, когда есть явные дефекты или она повреждена. Если вы будете выполнять такую работу первый раз, то эта статья для вас. Перетяжку торпедо лучше всего производить практичным и качественным покрытием, например, кожа или хороший кожзам.

Содержание

  1. Для чего делается перетяжка торпеды
  2. Что понадобится:
  3. Ход работы:
  4. Подготовка выкройки
  5. Работа над торпедой
  6. Как избавиться от неровностей

Для чего делается перетяжка торпеды

Очень часто производить тюнинг панели приборов становится необходимым после химических и физических повреждений поверхности.

Что понадобится:

  1. Заменитель кожи или кожа, кусок не меньше 2×2 метра.
  2. Термоклей или другой подходящий клей для кожзама и кожи, например, Kleiberit.
  3. Строительный фен.
  4. Кисточки и нож.

Конечно, обтянуть торпедо натуральной кожей стоит очень дорого, но она устойчива к механическим повреждениям, вид у неё более презентабельный, чем у других материалов. Но сделать тюнинг приборной панели можно и искусственными покрытиями. Главное — правильно подобрать цвет и текстуру, чтобы автомобиль смотрелся стильно, а не как цыганское авто. Идеальным вариантом будет кожзаменитель. Работать с ним легко и у него достаточно широкий выбор цвета.

Ход работы:

После того как подготовлено всё необходимое, можно приступать к тюнингу панели ВАЗ-2105.

Подготовка выкройки

Перед началом работы, чтобы всё сделать правильно и не «промазать» с размерами, нужно сделать несколько выкроек. Для этого придётся немного разобрать консоль, чтобы тюнинг ВАЗ-2105 был качественным. Приборная панель снимается достаточно просто, поэтому проблем со снятием возникнуть не должно.

После чего замерьте все стороны и по полученным значениям постарайтесь перерисовать выкройку на плотный материал, например, на картон. Постарайтесь сделать выкройку с запасом, лучше лишнее отрезать, чем получить недостаток.

Затем приложите выкройку к материалу и обведите гелиевой ручкой или маркером. Вырежьте и наметьте места сшивания. Так как торпедо — часть салона не однородная, сшивать составные части материала всё равно придётся. Когда все элементы для обтягивания торпедо будут готовы, сшейте и приступайте непосредственно к перетяжке.

Работа над торпедой

Начинать работу следует с обработки торпедо. Её необходимо хорошо вымыть мыльной водой и обезжирить хотя бы растворителем.

Следующим шагом будет обработка поверхности крупной наждачной бумагой. После этого необходимо покрыть поверхность шпаклёвкой для пластика. Когда всё будет закончено, ещё раз обезжириваем и можно наносить клей.

Приклеивать материал начинайте с козырька приборной панели ВАЗа. Хорошо промазываем этот кусок торпедо и также хорошо наносим клей на материал, приклеиваем и разглаживаем, параллельно подогревая феном. Но будьте осторожны, так как дерматин — очень нежный материал и его достаточно легко расплавить.

Все то же самое проделайте и с остальными составными частями торпедо. Обычно на закрепление результата необходимо около получаса. Старайтесь избегать пузырьков воздуха, тщательно их разглаживайте, иначе дерматин будет натягиваться и не полностью приклеится к поверхности.

После того как вы обклеили всю поверхность, могут возникнуть сложности с установкой назад панели приборов ВАЗ-2105, так как пластик, обклеенный материалом, стал толще и уже с трудом встаёт на место. Если возникают сложности с установкой, то подрежьте немного материал и обточите пластик по краям.

Как избавиться от неровностей

Обычно неровности возникают, когда плавный участок торпедо сменяется резким изгибом. В таком случае на этом участке нужно прогреть ещё раз поверхность феном, после чего его можно будет растянуть в нужные стороны и разгладить. Не забывайте о том, что материал очень нежный и его легко поцарапать.

Важно! В труднодоступных местах, где необходимо проклеить материал, например, у воздуховода, нужно сначала нагреть и растянуть заменитель кожи, только после чего проклеивать по краям отверстия.

Для ВАЗ-2105 тюнинг торпедо не должен составить большого труда, так как в автомобиле всё достаточно легко снимается и линии поверхности плавные. При должном желании и старании тюнингованный автомобиль полностью преобразится, а работа получится качественной и украсит интерьер салона вашего автомобиля.

Подсветка панели приборов Ваз 2107, Ваз 2105, Ваз 2104

Тюнинг салона ваз 2105 своими руками, внутренний тюнинг ваз 2107, советы по доработке салона ваз 2104, ваз 2105, ваз 2107.

Тюнинг — это изменение и доработка заводских настроек автомобиля. Тюнинг ваз своими руками занятие трудоемкое, поэтому мы решили поделиться некоторыми инструкциями по доработке ваз 2104. Тюнинг может быть дешевым и дорогим, поверхностным и глубоким. Доработка ваз 2107 рассмотрена по разделам: тюнинг салона, тюнинг подвески и рулевого управления, тюнинг тормозной системы и кузова, а также тюнинг двигателя и тюнинг коробки передач. В первую очередь при тюнинге ваз 2105 следует обратить внимание на систему зажигания. Классика популярный автомобиль, который предоставляет своему хозяину широкий простор тюнинга и доработок.

Всем известно что подсветка наших приборов (спидометра, тахометра и т.д. оставляет желать лучшего. Реально работает она очень плохо. Я бы даже сказал отвратительно — в темное время суток без слез смотреть на приборы невозможно. Тут есть несколько кардинальных решений, вплоть до замены комбинации приборов ваз 2105 на «волговскую» но это не бюджетный вариант и не всем подойдет. Поэтому это мы и будем сегодня исправлять качественно и бюджетно.

Итак покупаем вот такие СИНИЕ светодиоды

Обратите внимание на линзу светодиода выполненую в виде воронки, такая линза рассеивает свет светодиода и желатьельно брать именно такие диоды. Почему синие? С синими светодиодами есть очень интересный эффект — кажется как будто стрелка и шкалы приборов светятся — как у иномарок. С белыми диодами такого эффекта нету. Как с остальными цветами не знаю. Сколько диодов потребуется. У меня доработанная комбинация приборов, для маленьких приборов ваз 2104 я использовал по одному диоду а для больших(спидометр и тахометр) по 4 диода и по одной диодной лампе. Диодная лампа выглядит вот так

они вставляются вместо стандартных лампочек. Но вставлять их в приборы вместо обычных лам бессмысленно( светить нормально они не будут) Итак достаем приборы и разбираем их. Для этого отверткой отгибаем хромированное колечко по периметру. Так чтобы его можно было снять с прибора. Колечко конечно попортится но сзади этого не будет видно. Снимаем колечко. И снимаем с прибора стекло. Сзади на приборе есть две гайки или винта откручиваем их и вынимаем прибор из корпуса. Далее Изучаем маленькие приборы (в случае пятерочной торпеды это вольтметр) видимую часть шкалы, точнее шкалы и черной накладки выше нее. Между ними есть расстояние в которое мы и впихнем диод. Берем дрель со сверлом на 7 и с самом нижу шкалы делаем вот такое отверстие.

А на вторую черную накладку герметиком приклееваем светодиод. Вот так

а в корпусе прибора сверлим отверстие для того чтобы вывести в него провода от диода. Далее как герметик высохнет(для того чтобы он побыстрее сох я использовал обычный фен для волос) собираем всю конструкцию. Просверленной нами дырки не будет видно так же как и диода. Он спрятан под накладкой.

Надеваем на прибор стекло с колечками. И зажимаем хромированное кольцо. Для этого лучше использовать ту же отвертку, плоскогубцами пользоваться не советую т.к. ими попортите внешнюю сторону хромированного колечка. Далее подключаем провода от диода к штатным проводам подсветки на приборах, а штатную лампочку выкидываем — она нам не нужна и даже противопоказана. Испытываем что получилось.

Итак ореол снизу на фото это всего лишь высокая чувствительность фотоаппарата к свету. Ну самом деле этого ореола не видно. А вот шкалу и стрелку видно очень хорошо. Да и красиво по моему. Теперь разбираем большие приборы. Разбираются они аналогично маленьким. Спаиваем на проводах 4 светодиода и приклеиваем их на герметик в корпус.

у меня в корпусе тахометра был голубой светофильтр, поэтому я его оставил. если у вас он зеленый то выламываем его оттуда. внешнее кольцо козырек с внутренней стороны я проклеил скотч-фольгой

Это не обязательно, но если есть возможность то лучше проклеить — лучше будет отражать свет. Сверлим в корпусе отверстие и просовываем провода от диода в него и выводим их наружу, подключаем так же к проводам штатной лампочки. Вместо самой штатной лампочки ставим диодную лампу синего цвета. Кстати в корпусе спидометра около этой лампы у меня была перегородка, я ее выломал чтоб свет лучше расходился внутри прибора.

Проверям в действии.

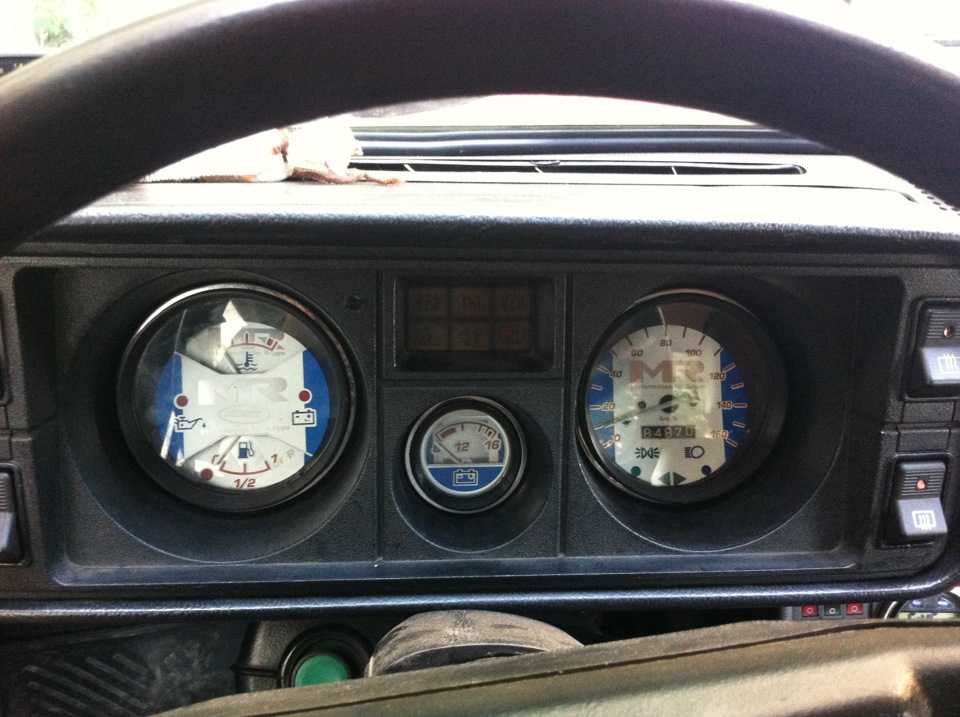

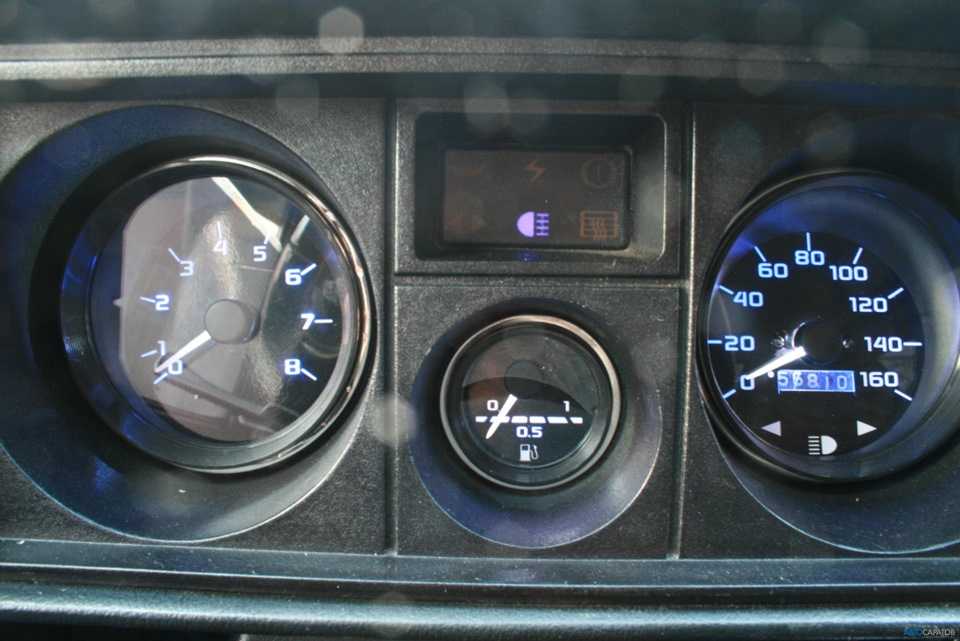

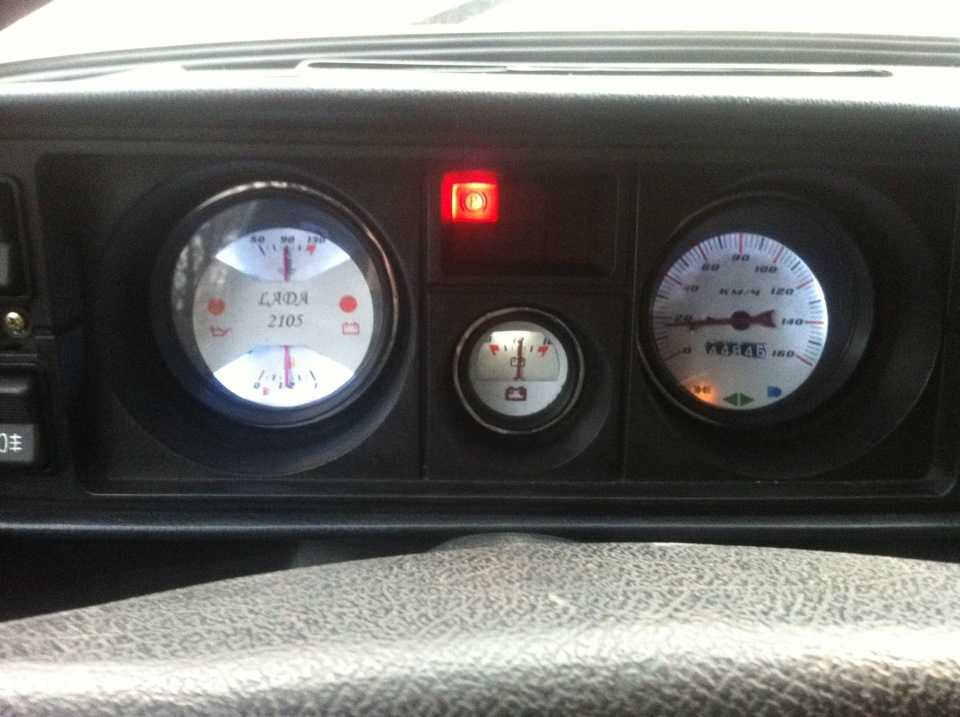

Ну все приборы ваз 2107 в действии

Еще раз повторюсь. Все ореолы и блики на фото — это погрехи фотоаппарата. Реально Все видно очень хорошо, в глаза ничего не слепит. Подсветка вообще очень мягкая и не напрягает глаз а только радует его. Реально ощущение что в иномарке сидишь. От синей подсветки кажется что шкалы и стрелки светятся как в иномарках. Рекомендую всем. P.S. если будете брать не автомобильные светодиоды а обычные то к ним надо резисторы на 630 Ом

Панель приборов от ГАЗ 3110

Доработка освещения приборов

Тюнинг панели приборов 2107

Модернизация системы освещения салона

Установка плафона от Волги

Доработка печки

Модернизация отопителя

Подсветка управления печкой

Регулировка пауз стеклоочистителя

Шестерочный тахометр

Улитка отопителя от 08

Установка стеклоподъемников

Перетяжка салона

Удаление краника печки

Система управления отопителем салона

Устраняем дребезжание торпеды

Пепельница со светодиодной подсветкой

Подсветка дверей

Тюнинг штатной бороды

Доработка потолка

Фото тюнинга салона

  • Тюнинг двигателя
  • Тюнинг трансмиссии
  • Тюнинг тормозов
  • Тюнинг подвески
  • Тюнинг салона
  • Тюнинг кузова
  • Тюнинг ваз 2105
  • Тюнинг ваз 2107
  • Тюнинг ваз 2104

ВАЗ / 2104, 2105, 2107 / тюнинг / салона / Доработка освещения приборов

Лада 2105 ВФТС-2 (Группа Б)

 Опубликовано:  18 янв.  2016 в 23:38
  Первоначально опубликовано в:  2015  (старый сайт)
   (C) Джей Оже    - владелец и автор веб-сайта
  Уведомление  : Копирование содержимого веб-сайта в любой форме (включая, помимо прочего, копирование/вставку текста и захват экрана) строго запрещено.

ВВЕДЕНИЕ

Этот заднеприводный раллийный автомобиль создан на базе российской модели ВАЗ-2105 Lada Riva, также известной как «коммунистическая копия» FIAT 124, и построен ВФТС ( Вильнюсская Фабрика Транспортных Средств), которая была основана и затем управлялась известным литовским гонщиком Стасисом Брундзой. Все раллийные автомобили ВФТС считались простыми, прочными, легко ремонтируемыми и обладали достойными характеристиками по доступной цене.


СОДЕРЖАНИЕ

  • ИСТОРИЯ
  • ХАРАКТЕРИСТИКИ РАЛЛИ АВТОМОБИЛЯ
  • ВЕРСИЯ ОМОЛОГАЦИИ
  • СООТВЕТСТВУЮЩИЕ ДОКУМЕНТЫ (B-222)
  • ХАРАКТЕРИСТИКИ ДОРОЖНЫХ АВТОМОБИЛЕЙ
  • ВИДЕО
  • ССЫЛКИ

ИСТОРИЯ

Lada Riva ВАЗ-2105 серийная модель

Производство модели 2105 началось в 1979 году на Вильнюсском автомобильном заводе в Литве. Позже фирма ВФТС выбрала его для замены своего первого раллийного автомобиля Lada 1600 (ВАЗ-2106) в качестве своей флагманской модели. Произведя необходимые агрегаты, компания получила омологацию группы B в октябре 19 года.82 под прозвищем «ВФТС-2», что просто означало, что это была вторая раллийная модель, выпущенная компанией, но наиболее широко она известна энтузиастам как 2105 ВФТС.

В раллийном автомобиле 2105 VFTS использовался тот же двигатель объемом 1568 куб. использование двойных карбюраторов WEBER 45 DCOE, модифицированных внутренних компонентов и гоночного топлива с октановым числом 100. Небольшой объем двигателя эффективно помещал автомобиль в класс B/10 для двигателей объемом от 1300 до 1600 куб.

Двигатель 2105 VFTS

В ходе его ограниченного производства были доступны усовершенствования, такие как усиленный картер заднего моста в 1985 году и новая 5-ступенчатая коробка передач в 1986 году. первая передача в дальнем правом углу над задней передачей, в то время как со второй по четвертую передачи занимали нормальную схему 4-ступенчатого агрегата. Эта компоновка была идеальной для ралли, поскольку первая передача редко выбирается, кроме как для стартов, и позволяла выстраивать наиболее часто используемые передачи, вторую и третью, а не пересекать их. Другие улучшения включали наличие более легких алюминиевых внутренних дверных панелей, капота / капота (с добавленным впускным каналом), заднего багажника / багажника и боковых экранов из поликарбоната.

Усовершенствованная версия 1986 года

Lada 2105 VFTS участвовала лишь в нескольких редких заездах чемпионата мира по ралли (WRC) в эпоху группы B, таких как финское ралли 1000 озер, где она полностью доминировала в классе B/10 в 1986 году, заняв первые 6 мест. классовые позиции. Российский гонщик Игорь Больших финишировал 18-м в общем зачете и 1-м в классе B/10. Тем не менее, автомобиль был более конкурентоспособен в национальных соревнованиях Восточной Европы, где он лидировал в большинстве гонок, в которых участвовал, завоевав обширный список побед и подиумов.

Производство 2105 VFTS официально закончилось в 1990 году, всего было построено и продано 30 единиц по всему миру. На автомобиль не повлиял печально известный запрет группы B 1986 года, поскольку он выступал в классе B/10 и продолжал широко использоваться в ралли, санкционированных FIA, до истечения срока его омологации в конце 1991 года. затем приобрел такую ​​известность среди энтузиастов ралли старого коммунистического блока, что многие каперы начали их копировать, и вскоре он стал доступен в виде кит-кара. Реплики VFTS-2 по сей день являются основой многих раллийных серий в Восточной Европе, где они по-прежнему успешно конкурируют, а также приветствуются в исторических поездках по всему миру.

Следует отметить, что ВФТС также работала над прототипом «Лада Турбо» группы Б, более известным как Лада Самара Ева (нажмите, чтобы узнать больше).


ХАРАКТЕРИСТИКИ РАЛЛИЙСКИХ АВТОМОБИЛЕЙ

Блок

Группа/Класс Б/10 Номер омологации: B-222 (нажмите, чтобы просмотреть документы)
Годы деятельности 1982~1991 (ФИА) Омологация

  • начало: 1 октября 1982
  • конец: 31 декабря 1991
Двигатель
Тип И-4, SOHC 8v, газ передний, продольный
Рабочий объем 1568 см3 ВКР = 1568 куб. см
Степень сжатия 11,5:1
Выходная мощность – крутящий момент 160 л.с. при 7000~7500 об/мин 122~134 фунт-фут (165~182 Нм) при 5500~6000 об/мин
Материалы : чугун головка блока цилиндров: алюминий
Аспирация
  • обычный/натуральный
  • 2 карбюратора Weber 45 DCOE
Зажигание
Система охлаждения с водяным охлаждением
Система смазки мокрый картер с 1 масляным насосом
Трансмиссия
Тип задний привод
  • Цилиндрическая 4-ступенчатая механическая коробка передач
  • 1986+: 5-ступенчатая механическая коробка передач Spur с измененным рисунком
Передаточные числа коробки передач
  • 1-й: 3,67 или 2,46
  • 2-й: 2,10 или 1,67
  • 3-й: 1,36 или 1,19
  • 4-й: 1,00
  • 1-й: 2,89 или 2,37
  • 2-й: 1,89 или 1,72
  • 3-й: 1,51 или 1,43
  • 4-й: 1. 19
  • 5-й: 1.00
  • Ф: 1.04
Дифференциальные коэффициенты 3,53 или 3,06 2,37
Сцепление однодисковый – сухой
Шасси-кузов
Тип
  • Производное от FIAT 124, модифицированное стальное монококовое шасси с каркасом безопасности, расширенными колесными арками, задним спойлером
  • 1986+: поликарбонатные боковые окна, алюминиевый капот, крышка багажника и внутренние дверные панели
Передняя подвеска независимая, стойки, винтовые пружины
Задняя подвеска усиленная прямая ось, стойки, спиральные пружины, радиусные стержни
Система рулевого управления червячный ролик 16,4:1
Тормоза
  • F: диски 252,7 мм, однопоршневые чугунные суппорты
  • R: барабаны 250 мм
двухконтурный с сервоприводом, регулируемое передаточное отношение
Размеры
длина: 4090 мм (161,0 дюйма) ширина: 1725 мм (67,9 дюйма) высота: 1400 мм (55,1 дюйма)
колесная база: 2424 мм (95,4 дюйма) передняя гусеница: 1365 мм (53,7 дюйма) задняя гусеница: 1321 мм (52,0 дюйма)
Диски – Шины
  • Диски 13 или 15 дюймов
Масса в сухом/без груза 920~950 кг (2028~2094 фунта)
Вес/мощность 5,1~5,9 кг/л. с. (11,3~13,1 фунта/л.с.)
Топливный бак

ОМОЛОГАЦИЯ / ПРОИЗВОДСТВЕННАЯ ВЕРСИЯ

Lada Riva 2105 серийная модель

ВАЗ : V ольжский A автомобильный Z , в настоящее время более известен как VAZ Z Z VAZ. 2105, также известный как «Жигули» или Lada Riva на некоторых рынках, был основан на платформе FIAT 124. Представлен в 1979, производство модели невероятно продлилось до 2010 года. Хотя он явно задумывался как экономичный автомобиль без каких-либо стремлений к производительности, 2105 по-прежнему очень популярен среди автомобильных энтузиастов России и Восточной Европы, которые наслаждаются богатой историей автоспорта модели.

Серийное производство ВАЗ-2105 намного превысило 200 омологационных единиц, требуемых правилами группы B. В таких случаях FISA/FIA требовала ограниченную серию, состоящую как минимум из двадцати «эволюционных» автомобилей — автомобилей, оснащенных всеми различными деталями VO (Variant Option), предназначенными для гонок. Фирма VFTS выполнила эти условия, выпустив начальную партию из 20 омологационных раллийных автомобилей.

Лада 2105 «ВФТС-2» автомобиль омологации

Официальная омологация группы B была предоставлена ​​1 октября 1982 года (# B-222 / нажмите, чтобы увидеть документы) под прозвищем «ВФТС-2», просто названным в честь второго ралли. Модель предложена и омологирована VFTS.

2105 Автомобиль омологации «ВФТС-2»

Компания ВФТС будет производить дополнительно 10 раллийных автомобилей по запросам клиентов, которые она получит, пока производство не будет официально прекращено в 1990 году. С тех пор 2105 ВФТС-2 широко копируется энтузиастами ралли по всему миру мире, с различными комплектами автомобилей, которые доступны в продаже, сохраняя душу этого благоприятного конкурента очень живой.


ХАРАКТЕРИСТИКИ ДОРОЖНЫХ АВТОМОБИЛЕЙ

У обычной серийной модели Lada Riva ВАЗ-2105 слишком много различных спецификаций, чтобы перечислять их. Тем не менее, некоторые из них доступны НАЖМИТЕ ЗДЕСЬ!
