Улитки – одни из основных элементов турбокомпрессора. Благодаря их наличию возможна нормальная работа турбины и, как следствие, всего автомобиля. Что же представляет собой улитка турбины и компрессора?

Улитка турбины

Выхлопная улитка (горячая улитка турбины) — это элемент турбокомпрессора, который направляет выхлопные газы на колесо. Улитка выполнена из сплава чугуна со сфероидальным нрафитом, который способен выдерживать высокие температурные нагрузки. Данное свойство необходимо для защиты от температурной перегрузки крыльчатки турбины. Выхлопная улитка изготавливаются таким образом, чтобы под ее форму и механизм максимально подходила крыльчатка. Горячая улитка крепится с помощью специального впускного фланца, выполняющего роль установочной базы.

Основными свойствами, которыми должна обладать улитка выпуска, являются:

• Устойчивость к воздействию высоких температур;
• Высокая прочность конструкции;
• Устойчивость к воздействию механических нагрузок;
• Защита от окисления.

Фото запчастей турбины

• Упорный подшипник

  Опорно-упорный подшипник турбины воспринимает осевое усилие и фиксирует его по отношению к неподвижным деталям.

• Колесо компрессора

  Колесо компрессора представляет собой механизм, похожий на спираль. Изготавливается методом литья из спалавов алюминия.

• Клапан турбины

  Клапан турбины — это устройство для сброса выхлопных газов, которое помогает поддерживать давление среды на необходимом уровне.

• Газомасляное уплотнение (ГМУ)

  Катушка и дистанция турбины.

• Вал турбины

  Вал турбины соединен с колесом турбины, образуя ротор турбокомпрессора.

• Сопловый аппарат

  Лопаточный венец, ограниченный поверхностями, образованными полками по торцам лопаток, неподвижно закреплённый в корпусе турбины.

• Корпус подшипника

  Корпус подшипника для турбин всех видов автомобилей.

Улитка компрессора

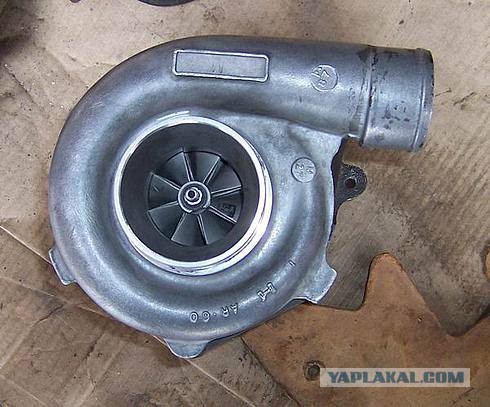

Улитка компрессора (холодная улитка) — устройство, через которое всасывается и нагнетается воздух. Выполняется из сплава алюминия и других металлов. Стоит отметить, что для каждой марки автомобилей изготавливается определенная модель турбокомпрессора и холодная улитка, в свою очередь, имеет свой уникальный сплав. Данный элемент турбокомпрессора способен выдерживать температуру до 200 °С, имеет точные формы и размеры.

Основными свойствами улиток компрессоров являются:

• Прочность при воздействии больших нагрузок;
• Точность размеров и форм;
• Высокое качество обработки.

Несмотря на высокие прочностные характеристики улиток турбокомпрессора, все же есть опасность выхода их из строя. В таком случае необходимо обращаться в сервисный центр Turbo Magic для замены улиток и комплексного ремонта турбины. Посмотрите также перечень других оригинальных запчастей турбины.

Отзывы

Все отзывы

Где нас можно найти

• Сдать в ремонт или получить заказанную турбину можно по следующим адресам.
• Ремонт и установка турбин
• Только прием в ремонт

Работаем по Украине, СНГ

Отправить турбокомпресор на ремонт или получить купленную турбину можно через курьерские службы.

Подробнее

как это работает? • MonsterAuto.ru

Каталог товаров

(495) 204-36-15
Звоните с 9:00 до 21:00

Обратный звонок

• Главная
• Статьи

30 мая 2014

Основной принцип работы любой турбины: она нагнетает воздух в двигатель под давлением, увеличивая наполняемость цилиндров (загоняя в неизменный объем большее количество топливно-воздушной смеси в единицу времени), что в конечном итоге значительно увеличивает мощность.

Почему это работает?

Колесо компрессора вступает в действие на больших скоростях (максимальная скорость вращения вала турбины может достигать порядка 150 тыс. об/мин), когда выхлопные газы начинают крутить турбинное колесо, соединенное с компрессорным валом.

1. Входная часть компрессорной улитки
2. Выходная часть компрессорной улитки
3. Колесо компрессора
4. Вал турбины
5. Центральная часть
6. Вход в турбинную улитку
7. Выпускная часть турбинной улитки (сопло)
8. Колесо турбины
9. Канал подачи масла
10. Осевые подшипники
11. Кожух водяного охлаждения
12. Клапан вейстгейта
13. Упорный подшипник

Компрессорная часть (холодная улитка)

Здесь расположено компрессорное колесо с впуском в центре и выпуском в конечной части спиральных лопаток. Размеры улитки могут быть самыми разными, в зависимости от характеристик компрессора и, разумеется, цели использования.

Колесо компрессора (ротор)

Это колесо, всосав воздух в компрессорную улитку, подает его затем в мотор. Ротор начинает крутиться после того, как газ раскручивает колесо турбины.

Турбинная часть (горячая улитка)

Ее иногда называют улиткой выпуска. Она имеет такую же форму, как и улитка компрессора. Располагается между выпускным коллектором и выпускной системой. Здесь находится турбинное колесо. Газ входит в турбину через периферийный диаметр спирали улитки, а выходит через центральное отверстие.

Колесо турбины (крыльчатка)

Турбинное колесо конструктивно ничем не отличается от компрессорного. Его приводят в движение выхлопные газы, нагнетаемые турбинной улиткой. Турбинное колесо, в свою очередь, раскручивает турбинный вал, который приводит в движение компрессорное колесо.

Вал (ось)

Вал, соединяющий оба колеса турбины, поддерживается в центральной части с помощью подшипников. Для снижения лагового эффекта и в турбосистемах с высоким давлением наддува используются валы из никелевого сплава, которые могут справиться с большими температурами, перегрузками и обладают малым весом. Это дает возможность сократить до минимума время, когда двигатель находится в турбояме (т.е. на таких оборотах, когда турбина еще не в состоянии обеспечить достаточное для турборежима давление).

Центральная часть (картридж)

Центральная часть находится соответственно между компрессорной и турбинной улитками. Сюда под давлением подается из двигателя масло, чтобы смазать и охладить систему подшипников скольжения и вал. Также через картридж циркулирует и охлаждающая жидкость.

Чтобы турбина работала эффективно, она должна соответствовать целям получения заданных характеристик двигателя, на который установлена. Это означает, что прежде, чем браться за тюнинг такого рода, нужно как следует подумать.
