DIY: замена топливного фильтра в баке | Masuma
28 апреля 2020
О топливных фильтрах и важности их замены мы уже рассказывали. Но иногда добраться до фильтра, чтобы поменять его, непросто — особенно до фильтра погружного топливного насоса, который находится внутри бензобака. Хорошо, если для смены фильтра предусмотрен ревизионный лючок под задним сиденьем. Если его нет, бензобак придётся полностью снять с автомобиля — как в случае с нашим тестовым Toyota RAV4. Видео о замене фильтра:
Остановимся на ключевых моментах подробнее.
Как снять топливный насос с фильтром
Добравшись до крышки топливного насоса, отсоедините от неё патрубки вентиляции, «обратку» и основную топливную магистраль. С зажимом последней нужна особая осторожность: нельзя использовать инструменты (пассатижи, отвёртку) — велик риск сломать его.
Аккуратно разъедините зажим руками и отведите трубку в сторону. Рекомендуется обмотать её полиэтиленовым пакетом, чтобы не запачкать о бензобак — ведь грязь попадёт напрямую к форсункам, минуя фильтр.
Отсоединив шланги, открутите все крепёжные болты по периметру, снимите фиксирующее кольцо и аккуратно достаньте насос и фильтр из бака. У многих машин на корпусе фильтра расположен датчик уровня топлива — не повредите его. Снизу (внутри бака) к насосу подключена ещё одна топливная трубка — отсоедините её, ослабив хомут.
Как отсоединить фильтр от насоса
Прежде всего, отключите электрический разъём, связывающий корпус фильтра с насосом. Нижняя часть конструкции (корпус насоса) соединена с верхней (в ней расположен фильтр) пружинящими демпферами. Чтобы разъединить их, снимите пассатижами фиксирующие скобы с направляющих. Не потеряйте скобы и пружины.
Как заменить фильтр-сетку

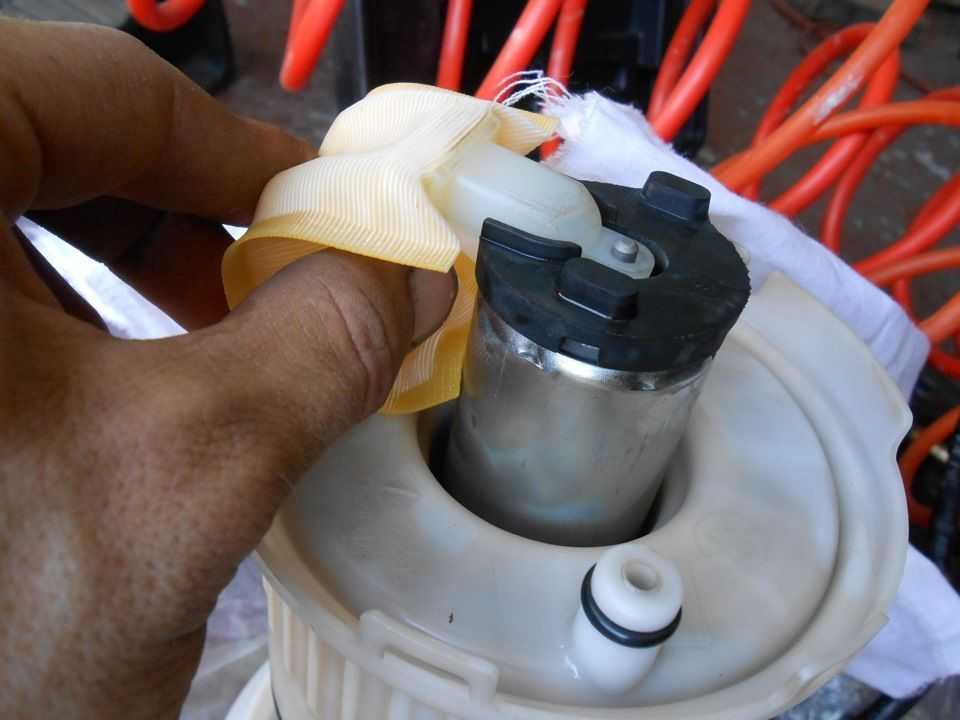

При замене погружного топливного фильтра обязательно меняйте и фильтр-сетку грубой очистки топлива.
Для этого нужно достать её вместе с топливным насосом из пластикового корпуса — топливоприёмника (топливного стакана). Отсоедините струйный насос-эжектор и его тонкий патрубок от внешнего корпуса. Отогните верхние пластиковые защёлки бензонасоса. После этого можно отогнуть нижние защёлки, чтобы вытащить насос и снять с него сетку.
Сборка всей конструкции — в обратном порядке. Будьте внимательны и не теряйте резиновые кольца-уплотнители, расположенные на стыках бензонасоса, эжектора и регулятора давления. Лучше всего заменить уплотнители на новые.
Бонус-трек: фотоотчёты о замене фильтров в баке от пользователей Drive2:
Замена топливного фильтра Masuma на Honda CR-V
Замена топливного фильтра Masuma на Honda Accord
Замена топливного фильтра Masuma на Honda Accord Hybrid
Замена топливного фильтра Masuma на Mitsubishi Outlander XL
Замена топливного фильтра Masuma на Toyota Mark II
Замена топливного фильтра Masuma на Toyota Camry
Каталог топливных фильтров Masuma
Каталог фильтров-сеток Masuma
Замена топливного фильтра | Цены сервисного центра официального дилера ТТС
Выберите маркуToyotaKiaBMWMitsubishiHyundaiLADAAudiRenaultSkodaMazdaOMODACHERYEXEEDHavalFordGenesisVolkswagenPorscheSubaruLexusJaguarMINILand Rover
Выберите городКазаньУфаЧебоксарыАльметьевскНижнекамскНабережные ЧелныСтерлитамакЙошкар-ОлаИжевскОренбург
Toyota
Казань, ул.
Декабристов, 96
Смотреть подробнее
Toyota
Казань, Проспект Победы, 194
Смотреть подробнее
Kia
Уфа, Проспект Салавата Юлаева, 65
Смотреть подробнее
BMW
Казань, Проспект Ибрагимова, 48
Смотреть подробнее
Kia
Уфа, ул. Маршала Жукова, 32
Смотреть подробнее
Mitsubishi
Чебоксары, Марпосадское шоссе, 19/2
Смотреть подробнее
Hyundai
Альметьевск, ул. Советская, 43
Смотреть подробнее
LADA
Нижнекамск, ул. Первопроходцев, 14
Смотреть подробнее
Audi
Набережные Челны, Проезд Тозелеш, 27
Смотреть подробнее
Renault
Альметьевск, пр. Строителей, 2а
Смотреть подробнее
Audi
Уфа, ул.Рубежная, 180
Смотреть подробнее
Skoda
Чебоксары, Марпосадское шоссе, 29/1
Смотреть подробнее
Mazda
Чебоксары, Марпосадское шоссе 19, корпус 2
Смотреть подробнее
Hyundai
Чебоксары, Марпосадское шоссе, 29
Смотреть подробнее
Toyota
Чебоксары, Марпосадское шоссе, 19
Смотреть подробнее
Renault
Чебоксары, Марпосадское шоссе, 19, корпус 1
Смотреть подробнее
Hyundai
Стерлитамак, Проспект Ленина, 2И
Смотреть подробнее
Renault
Нижнекамск, ул.
Первопроходцев, 14
Смотреть подробнее
Skoda
Йошкар-Ола, ул. Кирова, 2 Б
Смотреть подробнее
Toyota
Йошкар-Ола, Ленинский проспект, 6Б
Смотреть подробнее
Renault
Йошкар-Ола, ул. Кирова, 2
Смотреть подробнее
Renault
Ижевск, ул. Карла Маркса, 91
Смотреть подробнее
LADA
Набережные Челны, Машиностроительная, 1/2Б
Смотреть подробнее
LADA
Набережные Челны, Проезд Тозелеш, 27
Смотреть подробнее
OMODA
Уфа, ул. Рубежная, 180
Смотреть подробнее
OMODA
Казань, пр. Победы, 194
Смотреть подробнее
CHERY
Казань, ул. Декабристов, 96
Смотреть подробнее
EXEED
Казань, ул. Декабристов, 96
Смотреть подробнее
EXEED
Уфа, ул. Пархоменко, 156/3 к1
Смотреть подробнее
CHERY
Уфа, ул. Пархоменко, 156/3 к1
Смотреть подробнее
Haval
Казань, Проспект Победы, 194
Смотреть подробнее
LADA
Йошкар-Ола, Ленинский проспект, 6а
Смотреть подробнее
Hyundai
Ижевск, ул.
Карла Маркса, 87а
Смотреть подробнее
Ford
Нижнекамск, ул. Первопроходцев, 14
Смотреть подробнее
Genesis
Набережные Челны, ул. Машиностроительная, 1-2а
Смотреть подробнее
Genesis
Уфа, ул. Рубежная, 180
Смотреть подробнее
Genesis
Казань, ул. Декабристов, 81В
Смотреть подробнее
Volkswagen
Набережные Челны, Мензелинский тракт, 1А
Смотреть подробнее
Skoda
Набережные Челны, Проспект Хасана Туфана, 3В
Смотреть подробнее
Kia
Ижевск, ул. Лесозаводская, 29
Смотреть подробнее
Porsche
Уфа, Проспект Салавата Юлаева, д.93
Смотреть подробнее
BMW
Оренбург, п. Пригородный, правая сторона дороги Оренбург-Орск 12-ый км, корпус Б
Смотреть подробнее
Renault
Оренбург, трасса Оренбург-Орск, 12 километр
Смотреть подробнее
Subaru
Казань, Проспект Победы, 194
Смотреть подробнее
Mazda
Уфа, ул. Маршала Жукова, 34
Смотреть подробнее
Mitsubishi
Казань, Проспект Победы, 194
Смотреть подробнее
Lexus
Казань, ул.
Декабристов, 96
Смотреть подробнее
Volkswagen
Казань, ул. Декабристов, 81В
Смотреть подробнее
Volkswagen
Казань, ул. Даурская, 18
Смотреть подробнее
Jaguar
Казань, Проспект Победы, 194
Смотреть подробнее
MINI
Казань, Проспект Ибрагимова, 48
Смотреть подробнее
Land Rover
Казань, Проспект Победы, 194
Смотреть подробнее
Hyundai
Казань, ул. Декабристов, 81В
Смотреть подробнее
Mazda
Казань, Проспект Победы, 194
Смотреть подробнее
Kia
Казань, Проспект Ибрагимова, 48
Смотреть подробнее
Kia
Казань, Проспект Победы, 194
Смотреть подробнее
Renault
Казань, Мамадышский тракт, 30
Смотреть подробнее
Renault
Казань, Проспект Ибрагимова, 48
Смотреть подробнее
Ford
Уфа, ул. Рубежная, 182
Смотреть подробнее
Ford
Набережные Челны, ул. Машиностроительная, 108
Смотреть подробнее
Ford
Казань, Проспект Победы, 93
Смотреть подробнее
BMW
Уфа, Проспект Салавата Юлаева, 95
Смотреть подробнее
BMW
Набережные Челны, Мензелинский тракт, 1
Смотреть подробнее
BMW
Казань, ул.
Агрономическая, 7
Смотреть подробнее
Audi
Казань, Проспект Победы, 93
Смотреть подробнее
Mitsubishi
Набережные Челны, ул. Машиностроительная, 108
Смотреть подробнее
Hyundai
Набережные Челны, ул. Машиностроительная, 1-2а
Смотреть подробнее
Renault
Набережные Челны, ул. Машиностроительная, 1-2
Смотреть подробнее
Kia
Набережные Челны, Проспект Хасана Туфана, 3г
Смотреть подробнее
Kia
Набережные Челны, Мензелинский тракт, 1Б
Смотреть подробнее
Subaru
Набережные Челны, ул. Машиностроительная, 108
Смотреть подробнее
LADA
Уфа, ул. Маршала Жукова, 34
Смотреть подробнее
LADA
Уфа, д. Вавилово, ул. Трактовая 3
Смотреть подробнее
Hyundai
Уфа, ул. Рубежная, 180
Смотреть подробнее
Hyundai
Уфа, ул. Маршала Жукова, 34
Смотреть подробнее
Mitsubishi
Уфа, ул. Маршала Жукова, 34
Смотреть подробнее
Mitsubishi
Уфа, ул.
Рубежная, 182
Смотреть подробнее
Jaguar
Уфа, ул. Рубежная, д. 180/1
Смотреть подробнее
Land Rover
Уфа, ул. Рубежная, д. 180/2
Смотреть подробнее
Renault
Уфа, ул. Маршала Жукова, 36
Смотреть подробнее
Skoda
Казань, Проспект Победы, 194
Смотреть подробнее
Skoda
Казань, ул. Даурская, 18
Смотреть подробнее
Porsche
Казань, ул. Декабристов, 81В корпус 1
Смотреть подробнее
Hyundai
Казань, Проспект Победы, 194
Смотреть подробнее
Skoda
Ижевск, ул. Карла Маркса, 89
Смотреть подробнее
Mazda
Уфа, ул. Рубежная, 182
Смотреть подробнее
Mitsubishi
Казань, Проспект Ибрагимова, 48
Смотреть подробнее
Показать ещё
Как заменить топливный фильтр вашего автомобиля 2-е издание
Обзор Книга Купить на Amazon
Замена фильтра на автомобиле с впрыском топлива может быть сложной задачей.
На инжекторных автомобилях необходимо отключить топливный насос, чтобы сбросить давление в топливопроводах, которые могут быть закреплены на фильтре с помощью хомутов, резьбовых соединений или специальных быстроразъемных соединений.
Для линий с резьбовыми фитингами требуется специальный линейный ключ с накидной гайкой. Для линий со специальными быстроразъемными фитингами могут потребоваться специальные инструменты для их отсоединения. Узнайте у продавца в магазине автозапчастей или в сервисном отделе вашего дилерского центра, какой тип фильтра установлен на вашем автомобиле.
Если для выполнения этой нечастой работы требуется покупка специальных инструментов, возможно, будет дешевле доверить ее техническому специалисту. Если нет, первое, что вам нужно сделать, это найти фильтр. В руководстве по эксплуатации должно быть указано, где находится ваш топливный фильтр и есть ли на вашем автомобиле более одного. Если это не так, спросите кого-нибудь в сервисном отделе вашего дилерского центра или обратитесь к руководству по обслуживанию для марки, модели и года выпуска вашего автомобиля.
(Хотя это хорошая идея, обычно вы можете найти эти руководства в вашей местной библиотеке.)
Если ваш двигатель оснащен впрыском топлива, ваш топливный фильтр расположен где-то в топливопроводе высокого давления, либо под автомобилем рядом с топливным баком, как показано здесь:

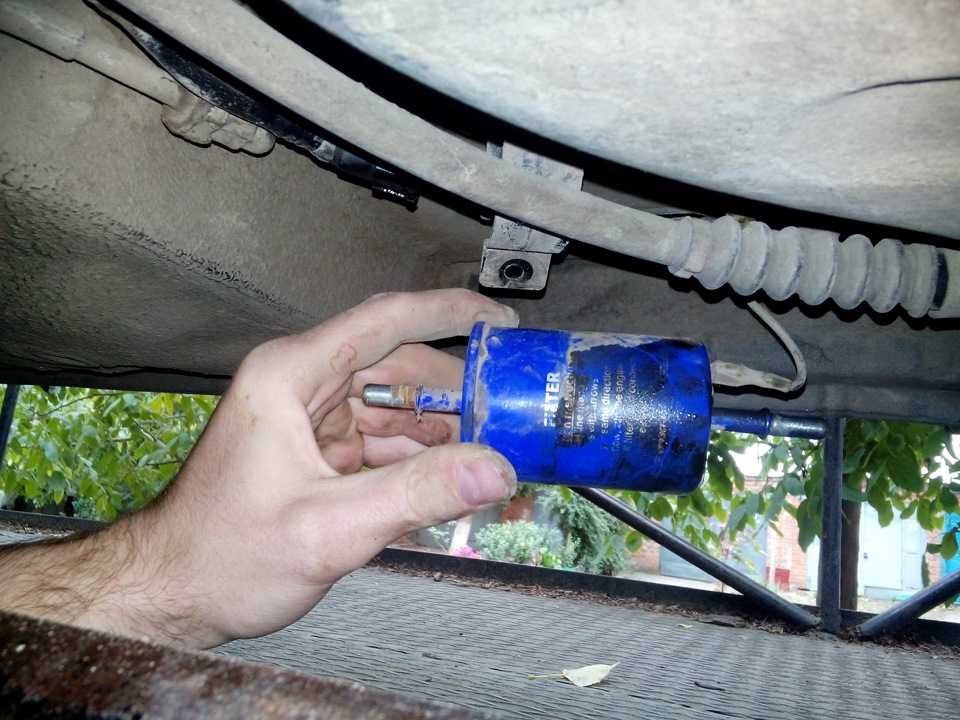

Топливный фильтр, расположенный под автомобилем рядом с топливным баком
Или под капотом в топливопроводе рядом с двигателем, как показано здесь:
Топливный фильтр в топливопроводе под капотом
Некоторые автомобили также имеют топливный фильтр в топливном насосе, а также сетчатый фильтр внутри топливного бака. Если они засоряются, с ними должен иметь дело только профессионал.
Вот пошаговая инструкция по замене топливного фильтра. Прежде чем приступить к работе, внимательно прочитайте их и убедитесь, что вы хотите выполнить эту работу самостоятельно.
Перед отсоединением сбросьте давление в топливопроводе. Для этого перед запуском двигателя необходимо отключить электрический топливный насос.
Чтобы отключить топливный насос, выполните следующие действия:
При выключенном двигателе извлеките предохранитель топливного насоса из блока предохранителей. (В руководстве пользователя должно быть указано, где он находится.)
Убедитесь, что стояночный тормоз включен и автомобиль находится в положении «Парковка» или «Нейтраль», а затем запустите двигатель. Он не будет работать очень долго после того, как вы его запустите, но давление в топливных магистралях снизится.
Выключите двигатель. Когда топливный насос отключен, вы готовы отсоединить топливопроводы от фильтра.
Прежде чем что-либо отсоединять, посмотрите на старый фильтр и новый.
Вы должны увидеть стрелку на обоих фильтрах, которая показывает, в каком направлении через них проходит топливо. Если на новом фильтре нет стрелки, посмотрите, в каком направлении установлен старый фильтр, чтобы понять, какой конец нового фильтра куда входит.
Удалите все, что удерживает старый фильтр, и снимите его.
Установите новый фильтр на то же место, что и старый фильтр.
Замените то, что держит фильтр на месте, и убедитесь, что оно надежно закреплено.
Заменить предохранитель топливного насоса в блоке предохранителей.
Убедитесь, что стояночный тормоз включен и автомобиль находится в положении «Парковка» или «Нейтраль», затем запустите двигатель и проверьте, нет ли утечек вокруг фильтра.
Эта статья взята из книги:
- Ремонт автомобилей для чайников, 2-е издание,
Об авторе книги:
Дина Склар — признанный эксперт по ремонту автомобилей. Она появлялась в сотнях радио- и телешоу, в том числе в 9-м канале NBC.0087 Today show и NBC Nightly News .
Склар читает лекции на международном уровне об экологическом воздействии транспортных средств и активно продвигает программы солнечной энергии в жилых домах. Склар также является автором книги «Покупка машины для чайников».
Эту статью можно найти в категории:
- Общий ремонт и обслуживание автомобилей ,
Как заменить топливный фильтр, шаг за шагом
NAPA CanadaОбновлено: 11 февраля 2021 г.
Грязь – враг номер один топливной системы вашего двигателя. Чистый топливный фильтр — один из лучших способов обеспечить надежную и бесперебойную работу. Вот как изменить свой.
1 / 2
Фото: Shutterstock
Как заменить топливный фильтр, шаг за шагом
Даже самый маленький кусочек грязи может повредить топливную форсунку, что приведет к неустойчивой работе, низкому расходу бензина и, в некоторых случаях, , полная остановка двигателя.
Вот почему большинство экспертов по уходу за автомобилем рекомендуют заменять топливный фильтр в вашем автомобиле примерно каждые 16 000 километров или один раз в год для максимальной производительности.
В большинстве автомобилей с впрыском топлива используется линейный топливный фильтр из нержавеющей стали, расположенный либо перед задними колесами на днище автомобиля, либо в моторном отсеке. Поскольку в большинстве новых автомобилей используются электронные системы впрыска топлива, в этом руководстве рассказывается, как заменить топливный фильтр в системе впрыска топлива.
Для замены топливного фильтра вам потребуются:
- Автомобильные рампы или домкраты (с достаточной грузоподъемностью для веса автомобиля). В зависимости от расположения вашего топливного фильтра они могут не потребоваться
- Гаечные ключи с открытым зевом, предназначенные для использования с соединениями фильтра и клещами
- Сменный топливный фильтр, подходящий для вашего автомобиля и двигателя
- Запас чистой ветоши
- Защитные очки
- Подходящий контейнер для сбора пролитого топлива
Узнать больше необходимые инструменты для обслуживания автомобиля ни один домашний механик не должен быть без него.
2 / 2
Фото: NAPA Canada
Прежде чем начать
Найдите топливный фильтр (обратитесь к руководству по обслуживанию вашего автомобиля или обратитесь в магазин автозапчастей NAPA для получения дополнительной информации о точном местоположении на вашем автомобиле). Фильтр имеет два штуцера шланга: впускной топливный, который выходит из топливного бака, и выпускной, который выходит к двигателю. Обязательно запомните ориентацию фильтра для правильной установки нового фильтра. Дайте вашему двигателю и выхлопной системе постоять не менее трех часов или пока они не остынут. При необходимости поднимите автомобиль, используя автомобильные рампы или домкраты.
Шаг 1
- Поместите одобренную емкость под фильтр
- Открутите все болты, крепящие кронштейн топливного фильтра к автомобилю
- Поместите чистую тряпку рядом с концом заливного топливного шланга для сбора пролитого топлива
Шаг 2
- Надев защитные очки, осторожно снимите впускной шланг с фильтра.
