Подшипник ступичный это: Подшипник ступицы: надежная опора колеса

Содержание

Подшипник ступицы переднего колеса — что это такое?

Подшипник ступицы — это центральный элемент ходовой части, от которого зависит как работоспособность автомобиля, так и безопасность водителя, пассажиров и других участников дорожного движения. Выход из строя (износ) любого из подшипников приводит к тому, что автомобиль становится неуправляемым. Ступицы колес должны быть исправными, а контроль состояния этих элементов — регулярным.

Что важно знать о ступице колеса?
Подшипник ступицы переднего колеса – что он собой представляет?
Составляющие элементы подшипника ступицы
Подшипники ступиц – какими они бывают?
Замена подшипника ступицы переднего колеса

Что важно знать о ступице колеса?

Ступица

– главная часть кружащейся детали с отверстием для нанизывания на вал или ось. Ее можно сцепить с ободом колеса, с диском или спицами. В отверстие внутри детали впрессовываются ступичные элементы. Для придания механизму надежности и прочности, ступицу делают в 1,5-2 раза больше по диаметру, чем внутреннее отверстие. Визуально в этом можно удостовериться, увидев саму деталь машины.

По своему назначению ступица – это подвесочный элемент транспортного средства, совершающий вращения. К нему присоединены колеса. Если они ведущие, то ступица будет еще и трансмиссионным элементом. Еще элемент может быть соединен с тормозами и фланцами полуосей. Ступица не только предназначена для крепления с колесами, она еще позволяет им совершать вращательные движения. Тормозная система автомобиля тоже тесно взаимосвязана с этой деталью.

В основном ступицу изготавливают из разных сортов стали и чугуна. В передней и задней ступице используются радиально-упорные подшипники шарообразной формы. Ступицу меняют крайне редко. В основном любые неприятные стуки, указывающие на проблему со ступичным узлом, заканчиваются заменой ступичного подшипника, за исключением когда ступица идет в сборе и является не разборной. После замены ступицы обратите внимание на состояние рычагов подвески.

Подшипник ступицы переднего колеса – что он собой представляет?

Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму.

Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта.

Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания.

Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.

Составляющие элементы подшипника ступицы

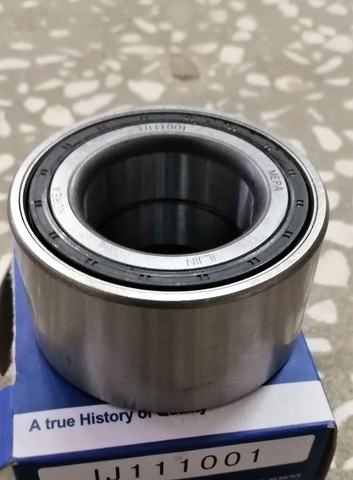

Строение ступичного подшипника колеса. Подшипник ступицы состоит из двух колец (внешнего и внутреннего), сепаратора и тела качения. Последний элемент зависит от конфигурации и устройства машины. На ведомых осях обычно используются конические однорядные подшипники.

Главное достоинство этих элементов – небольшой размер и большой срок эксплуатации. Но они нуждаются в качественном монтаже и регулировке через определенное время. Если этого не сделать, подшипник может перестать быть работоспособным.

Для ведущих осей применяются двухрядные конические подшипники или радиально-упорные элементы в форме шарика. Двухрядные детали очень похожи на своих коллег с ведомых осей. Но кроме сходства по внешнему виду они могут выдерживать нагрузку в 2 раза больше. Закрытая конструкция подшипников способствует тому, что деталь можно использовать, пока она полностью не износится. Радиально-упорные подшипники могут в одно время выдерживать радиальную и осевую нагрузки.

Подшипники ступиц – какими они бывают?

Среди огромного количества видов для ходовой части выбраны подшипники качения. В ходе продолжительных испытаний выяснилось, что именно этот тип обеспечивает наименьшее сопротивление вращению. В зависимости от марки и модели автомобиля в конструкции ходовой части могут быть использованы такие детали:

— радиальные шариковые;

— радиальные роликовые;

— радиально-упорные (конические) роликовые.

Подшипники могут иметь различную конструкцию. В классической компоновке¸ когда передняя подвеска является независимой, а задний мост ведущим, на каждой передней ступице устанавливают по два конических подшипника, а на задних по одному радиальному (чаще это роликовые или двухрядные шариковые.

Ключевой момент в обеспечении их работоспособности — это смазка. Радиальные подшипники изготавливаются с двухсторонней защитой. На заводе изготовителе они закрываются пластиковыми кольцами-пыльниками.

Естественно, внутрь корпуса закладывается смазочный материал, которого хватает на весь срок эксплуатации. Многие производители запрещают вскрывать свои изделия и производить замену смазки. В этом случае не гарантируется герметичность пыльников. Подшипник ступицы переднего колеса упорный и состоит из трёх отдельных частей: внутренней и внешней обоймы и кассеты с роликами. Они при установке промываются и смазываются смазкой типа «Литол», а защищаются сальниками, которые монтируются на ступицу отдельно.

Замена подшипника ступицы переднего колеса

Подшипник является такой деталью транспортного средства, которая не подлежит ремонту. Его следует незамедлительно менять при выходе из строя. О том, что замена этого элемента действительно необходима, свидетельствуют следующие симптомы:

— высокий уровень нагрева ступицы либо люфт колеса;

— монотонный гул в процессе движения, отмечаемый в области передних колес.

Замена подшипников упорного типа осуществляется при помощи выпрессовок специального вида, которые позволяют относительно легко вытащить вышедший из строя элемент из гнезда.

Категорически не рекомендуется использовать молоток для удаления подшипников, так как данный «народный способ» способен стать причиной деформации мест их посадки в ступице. Кроме того, нужно тщательно очистить эти самые посадочные места от смазочных материалов, ржавчины и грязи перед тем, как установить в них новые элементы.

1. Ставим автомобиль «на ручник» и первую передачу. Устанавливаем под задние колеса антипокатные упоры.

2. Отпускаем колесные болты и ключом на «30» откручиваем гайку подшипника ступицы (если на автомобиле стоят легкосплавные диски, то тогда сначала придется снять колесо, попросить помощника нажать на педаль тормоза и открутить гайку ступицы).

3. Отверткой отжимаем суппорт и ключом откручиваем суппорт от поворотного кулака. Подвязываем суппорт, для того чтобы он не висел на тормозном шланге. Откручиваем тормозной диск от ступицы.

Дальнейшая работа может пойти по одному из трех вариантов:

Первый, замена подшипника, с использованием съемника, не снимая поворотный кулак с автомобиля. Второй, снятие поворотного кулака с автомобиля и дальнейшая замена подшипника уже на верстаке, при помощи съемника и тисков. И третий способ, снятие стойки целиком и последующей замены подшипника в тисках. Каждый из возможных способов имеет как свои преимущества, так и недостатки.

Например, подробней рассмотрим первый способ: замена подшипника ступицы не снимая поворотный кулак с автомобиля, хороша тем, что не приходится трогать болт регулировки развала. Но его минус заключается в неудобной работе, и заменить подшипник без смотровой ямы или подъемника будет довольно проблематично. Так выбивать ступицу и выпрессовывать/запрессовывать подшипник в данном положении очень не удобно.

Второй способ: заменить подшипник значительно легче и удобней, но появляется загвоздка в нарушение регулировки развала автомобиля. Перед откручиванием болтов крепления поворотного кулака к стойке, ставить две метки. Одной меткой метим положение регулировочного болта к стойке , а второй меткой положение поворотного кулака к стойке. При сборке добиваемся совпадения этих меток. Возможно, первоначальной точности добиться и не получиться, но и погрешность будет минимальна. Этот способ 100% подойдет тем, кто меняет не только один подшипник ступицы, но и проводит сразу остальной ремонт ходовой (замена шаровых опор, сайлентблоков рычагов, рулевых наконечников и т.д.).

Третий способ, самый трудоемкий. Чтобы снять стойку, придется распрессовать рулевой наконечник, и открутить гайки крепления верхней опоры к кузову. И после этого, на снятой с автомобиля стойке, заменить подшипник. Не много тяжелей и дольше, но… Это способ отлично подойдет тем кому не подошел ни первый, ни второй способ.
В нашем случае, работа будет проводиться по второму варианту.

4. Устанавливаем метки. Откручиваем и выбиваем, мягкой наставкой, болты крепежа поворотного кулака к стойке. Откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку. И снимаем поворотный кулак.

5. Дальше, наставкой подходящего диаметра выбиваем ступицу с подшипника. Снимаем стопорное кольцо. Устанавливаем съемник в тиски и выпрессовываем подшипник. Очищаем и смазываем посадочное место подшипника в поворотном кулаке. Запрессовываем подшипник. Устанавливаем стопорное кольцо. Поворотный кулак с подшипником устанавливаем на ступицу и оправкой подходящего диаметра (усилие должно прилагаться к внутренней обойме подшипника) забиваем до упора.

Последующую сборку проводим в обратной последовательности. После затяжки гайки подшипника ступицы, не забываем примять бортик гайки.

Ступичный подшипник – вернем машине плавный ход самостоятельно + видео » АвтоНоватор

Передний и задний ступичный подшипник – это устройства, которые поддерживают часть опоры автомобиля. Главная их функция – зафиксировать вал или ось. Когда элемент приходит в негодность, поездки отменяются, остается заняться ремонтом. Мы расскажем, как самостоятельно заменить этот узел.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды. Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Когда необходима замена ступичного подшипника?

Есть ряд причин, которые могут привести к быстрому износу или выводу из строя ступичных подшипников. Одна из них – была произведена неправильная установка и некорректно отрегулирован зазор. Если в итоге он будет слишком большим или слишком маленьким, срок работы элемента значительно уменьшится. Определить данную неисправность возможно только внешне. Никакого дискомфорта при езде вы испытывать не будете, также никаких шумов или скрежетов автомобиль издавать не будет, естественно, до поры до времени, пока авто просто не встанет намертво с рассыпавшимся подшипником.

Именно поэтому после ремонта или даже покупки автомобиля следует посмотреть самому, как именно расположен подшипник.

Причиной поломки может быть повреждение или деформация тел качения. В данном случае вы сможете услышать шум во время движения автомобиля. Решение данной проблемы одно – замена заднего или переднего ступичного подшипника своими руками или в автосервисе. И еще одной проблемой может стать потеря смазочного материала, если была нарушена герметичность, тогда деталь остается только заменить. Лучше всего не допускать данной проблемы и проверять каждые 30 тысяч километров наличие смазки на подшипнике.

Съемник ступичных подшипников или как сделать демонтаж?

Итак, перейдем к главному вопросу нашей статьи, как поменять ступичный подшипник. Перед заменой необходимо произвести демонтаж. Производится он следующим образом: сначала блокируем колесо, выкручиваем болты крепления колеса и откладываем их в сторону. Далее на домкрате поднимаем автомобиль и фиксируем его. Аккуратно извлекаем тормозные детали, и главное, не отсоединяем гибкий шланг. Теперь снимаем тормозной диск и защитный кожух, если такой имеется на вашей модели автомобиля.

Далее отсоединяем гайку полуоси, затем необходимо отсоединить наконечник рулевой тяги, нижний рычаг и потом стабилизатор передач. Теперь следует снять ступицу очень осторожно: раскачивайте кулак, а также внимательно следите за полуосью, она не должна выскочить из коробки передач.

Затяжка ступичного подшипника – осуществляем монтаж детали

Демонтаж произведен, теперь необходимо выполнить сам монтаж. Здесь работа предстоит сложнее и кропотливее. Выполняем все внимательно и поочередно, согласно следующей инструкции.

Сначала смазываем внутреннюю часть посадочной поверхности, устанавливаем на место стопорное кольцо. Затем запрессовываем новый подшипник полностью в поворотный кулак. В данном случае необходима сильная затяжка элемента. Хотелось бы обратить ваше внимание на то, что два внутренних кольца должны держаться все время в одном комплекте с подшипником.

Автор: Егор

В фантастических фильмах, действие которых происходит в технологически продвинутом будущем, уже давно представляются автомобили, которые передвигаются по сферам без трения, подобным BB-8 из «Звездных войн». Мы еще не достигли этого, поскольку автомобили все еще используют колеса и шины для движения по бездорожью, но современный автомобиль был бы невозможен без роликовых шариков другого типа. Мы говорим о шарикоподшипниках.

Практически за каждым колесом любого нового автомобиля стоит набор крошечных шарикоподшипников, благодаря которым колеса вращаются плавно, без остановок. Они незамеченные герои, когда речь заходит об основных деталях автомобиля, но их важность невозможно переоценить.

Хотя эти маленькие шарики не являются частью регулярного цикла технического обслуживания, они со временем выходят из строя, поэтому важно знать, как они работают, когда приходит время ремонта. По этой причине The Drive’s 9Надежная информационная команда 0004 собрала ответы на все ваши вопросы в одном месте. Давайте исследовать.

Колесные подшипники представляют собой маленькие металлические шарики, заключенные в маленькие кольца, которые предназначены для уменьшения трения качения и позволяют колесам автомобиля свободно вращаться, поддерживая при этом вес автомобиля.

Двумя наиболее распространенными типами колесных подшипников являются шариковые и роликовые. В одном типе колесных подшипников использовались ролики, которые представляли собой серию небольших цилиндров, помещенных в конический круглый корпус. Роликовые подшипники обычно не герметизированы, что хорошо для обслуживания, но плохо с точки зрения восприимчивости к загрязнению.

Шариковые подшипники, однако, используют миниатюрные шарики с небольшими контактными точками для облегчения качения. Шариковые подшипники обычно герметизированы, что отлично защищает от загрязнения, но их часто нельзя обслуживать.

Наиболее распространенным признаком неисправных колесных подшипников является странный шум, который они издают, когда что-то не работает. Вы можете услышать гудение, жужжание, урчание, скрежет или щелчки, в зависимости от того, как подшипник колеса выходит из строя.

Нет, само рулевое колесо не будет ощущаться ослабленным, но ощущение рулевого управления может. Если подшипник выходит из строя, это может создать небольшой люфт в колесном узле. Если это произойдет, ваше рулевое управление может показаться более расплывчатым, чем обычно.

Большинство современных колесных подшипников герметизированы и не зря. Если в подшипники попадет какая-либо грязь, мусор или другие загрязнения, это может уменьшить смазку и увеличить трение. Если становится слишком жарко или в подшипниках слишком много мусора, они могут начать блокироваться или перетираться. Если подшипники заблокируются, колесо может заблокироваться.

Практически все новые ступицы колес оснащены встроенными датчиками, которые информируют систему контроля тяги, АБС, системы стабилизации и других систем помощи водителю. Если что-то в колесном подшипнике не работает должным образом, это может привести к сбоям в работе систем или срабатыванию кодов и сигнальных ламп.

Лучшее, что можно сделать с неисправным колесным подшипником, — это заменить его вместе с другими, чтобы обеспечить равномерное и сбалансированное движение. Колесные подшипники обычно входят в состав более крупного комплекта ступицы колеса.

Следуйте рекомендациям производителя по снятию старой ступицы в сборе. Многие требуют специальных инструментов, которые следует использовать, чтобы не повредить другие части автомобиля. Серьезно, съемник ступичного подшипника сделает эту работу намного проще.

Ступицы в сборе часто трудно снять. Если вы уже находитесь в середине работы, но у вас нет съемника, эти другие инструменты и методы могут вам помочь. Просто будьте предельно осторожны, чтобы ничего не повредить, и всегда соблюдайте необходимые меры предосторожности.

A. Единственная простая проверка неисправных колесных подшипников включает в себя небольшое предположение. Для начала вам нужно прислушаться к странным звукам, таким как гудение, жужжание или скрежет, исходящие от подозреваемого колеса. Если вы что-то слышите и можете определить источник звука в колесе, вы можете поднять автомобиль и проверить колесо на движение, провисание или люфт в его соединении с автомобилем. Вы можете сделать это, взявшись за руль с каждой стороны и перемещая его вперед и назад или из стороны в сторону.

A. В зависимости от автомобиля средняя стоимость одной ступицы в сборе, а не только подшипника, скорее всего, составит от 100 до 300 долларов. Если вы выполняете работу самостоятельно, умножьте это на количество заменяемых узлов. Если вы везете его в гараж, умножьте это число, а затем добавьте стоимость рабочей силы. Это будет недешево.

Мы здесь, чтобы быть опытными гидами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram. Вот наши профили.

Ступичный подшипник выполняет очень простую работу: он обеспечивает свободное вращение колеса без заеданий и вибрации. Целью ступичного подшипника является смягчение эффектов трения, что в конечном итоге улучшает способность вашего автомобиля плавно катиться, одновременно уменьшая износ, чтобы обеспечить его способность работать в течение длительного времени.

Подшипник колеса обычно состоит из ряда небольших роликовых подшипников, расположенных по кругу и заключенных в прочный корпус. Узел упакован в смазку и герметизирован для предотвращения попадания чрезмерной влаги и песка. Затем все это проскальзывает вокруг оси или шпинделя автомобиля, где оно может крутись как надо, детка .

Вот отдельный снимок ступичного подшипника Timken . Но во многих случаях подшипники часто запрессовываются в узел ступицы для замены как единое целое (как на картинке вверху этой статьи). Обратите внимание на серию роликовых подшипников меньшего размера внутри основного ступичного подшипника. (Изображение/Timken)

Но, учитывая, сколько раз колеса должны вращаться очень, очень быстро (а также в дождливой, пыльной и богатой солью среде, в которой ему часто приходится работать), ступичный подшипник в конечном итоге изнашиваться. Хотя неисправный ступичный подшипник может быть большой проблемой, хорошая новость заключается в том, что он, вероятно, даст вам много предупреждений о том, что он выходит из строя — вам просто нужно знать, к чему прислушиваться.

Всегда сложно описать шум в тексте, но неисправный ступичный подшипник часто начинается с «рычания», похожего на глухой мягкий скрежет. Это также может быть нытье, гул или тихий рев. В некоторых случаях плохой шум подшипника ступицы может даже проявляться в виде лязга или скрипа.

Вы также можете почувствовать это через руль или сейсмограф сзади. Опять же, работа ступичного подшипника заключается в обеспечении плавного вращения колеса. Когда этого не произойдет, вы, вероятно, начнете ощущать неприятную вибрацию и шум по всему пассажирскому салону.

Шум/вибрация могут быть заметны только на определенных скоростях и даже могут на мгновение исчезнуть в зависимости от движения шасси (подробнее об этом чуть позже). В любом случае ситуация, скорее всего, ухудшится, поскольку подшипник продолжает двигаться к полному отказу, поэтому хорошо, если вы поймаете это как можно раньше.

Вот крупный план нашего старого ступичного подшипника, запрессованного в узел ступицы. Хотя он закрыт пылезащитным колпачком на ступице, окружающий воздух, песок и влага все еще могут проникнуть внутрь. Вы можете видеть роликовые подшипники, покрытые смазкой вокруг внешней обоймы подшипника. Этот конкретный подшипник выдержал неприятную смесь дорожной соли и морского воздуха в течение нескольких лет, прежде чем проверить. Браво. (Image/OnAllCylinders)

Изменяется ли шум при включении тормозов ? Полностью останавливается? Тогда неплохо сначала проверить свои барабаны/диски, прежде чем углубляться. В безопасной зоне (!), поэкспериментируйте с легкими нажатиями на тормоз, несколькими резкими толчками, а затем немного покатайтесь по тормозам, чтобы увидеть, влияет ли это на шум, который вы испытываете.
Изменяется ли шум в зависимости от частоты вращения двигателя? Помня, что частота вращения двигателя и частота вращения колес часто меняются вместе, попробуйте следующее: при остановке накатом на съезде с шоссе (опять же, в безопасных условиях!) переключитесь на нейтраль. Если при падении оборотов двигателя шум не меняется, то шум, вероятно, связан со скоростью вращения колеса, что указывает на проблему с подшипником колеса. (Как только вы остановитесь после теста, снова переключитесь на драйв и отправляйтесь в путь.)

Обычно довольно легко определить, исходит ли шум спереди или сзади, учитывая положение водителя и его близость к передним колесам. Трудная часть часто заключается в том, чтобы определить, исходит ли шум с левой или правой (водительской или пассажирской) стороны автомобиля.

Хорошие новости: есть простой тест, который может помочь. Хотя это не на 100% надежно, если вы заметите, что шум прекращается, когда вы поворачиваете или даже немного поворачиваете, то, скорее всего, виноват ступичный подшипник противоположной стороны.

Это связано с тем, что при повороте вес смещается со стороны конкретного неисправного колеса. Теперь разгруженный с меньшим напряжением, подшипник может замолчать на секунду и быть совершенно довольным. Когда смещение веса автомобиля возвращается к норме, подшипник снова нагружается и снова начинает скулить (иногда буквально).

Поэтому будьте особенно внимательны при поворотах и, если вы можете безопасно (!) покачивать рулевое колесо влево и вправо на скоростях шоссе, чтобы сместить вес автомобиля в каждую сторону, это может дополнительно помочь вам определить, откуда исходит шум. .

Как упоминалось ранее, у нас вышел из строя ступичный подшипник на переднеприводном автомобиле. Используя процессы, описанные в этой статье, мы сузили круг поиска до заднего ступичного подшипника со стороны водителя. Это было хорошей новостью для нас, так как работа по замене была довольно простой и не стоила больших денег. Это новый узел ступицы/подшипника на шпинделе, прямо перед тем, как мы все затянули и согнули фланец осевой гайки, чтобы удержать его на месте. (Изображение/OnAllCylinders)

Это сложный вопрос, на который сложно ответить, учитывая точный порог пробега. Мы слышим, что ступичные подшипники служат на протяжении всего срока службы автомобиля, например, 200 000 миль и более. И наоборот, некоторые автомобили (кашель *старый Субарус*кашель ) похоже, проходят через ступичные подшипники каждые несколько лет или около того.
