Схема подключения противотуманных фар

Avtopub21 апреля 201414 апреля 20140

Большинство автолюбителей понимают, насколько важными являются противотуманные фары. В наше время они очень актуальны, поскольку минимальные изменения метеорологических условий могут серьезно ухудшить видимость на дороге. Для того чтобы обеспечить максимальную безопасность движения, необходимо купить необходимое оборудование, найти подходящие инструменты, а также схему подключения противотуманных фар.

Купить противотуманные фары можно в одном из местных автомагазинов или воспользоваться услугами интернет-магазинов. Стоит отметить, что во многих случаях оптимальным решением станет установка штатных противотуманок, которые можно найти через официального представителя компании-производителя вашего авто. В таком случае новые противотуманные фары будут гармонично сочетаться с другими элементами передней части авто. В комплекте с такой оптикой, как правило, поставляется схема подключения противотуманных фар.

Зачем нужны противотуманки

Основная задача противотуманной оптики заключается в максимально точной подаче света. Это может значительно влиять на уровень освещения дорожного покрытия. Если вы правильно настроите противотуманки, то сможете осветить около 10 метров дороги, чего вполне хватает для движения в условиях недостаточной видимости (на соответствующей скорости).

Подробно о том, как выполняется регулировка противотуманных фар авто, читайте в нашей статье.

Стоит отметить, что настраивать фары лучше сразу после их установки на машину. Советуем уделить этому вопросу достаточно внимания, поскольку от правильной регулировки противотуманок зависит ваша безопасность!

Установка и подключение противотуманных фар

Подключить противотуманные фары вовсе несложно. Необходимо иметь базовые навыки использования соответствующего инструмента, а также понимать, где расположены основные узлы автомобиля. В противном случае рекомендуем воспользоваться помощью профессионала.

Для установки противотуманок необходимо подготовить:

• противотуманные фары;
• реле и колодку противотуманных фар;
• предохранитель на 15А;
• изолирующую ленту;
• провода;
• клавишу включения противотуманок.

Процедура подключения противотуманных фар выглядит следующим образом:

1. Сначала снимаем центральную панель в салоне авто. Под ней нужно найти лампочки подсветки регулятора обогревателя салона. Необходимо найти 2-контактный разъем, к которому следует присоединить первый контакт на реле противотуманных фар.
2. Подключаем первый провод к вышеупомянутому разъему, а второй соединяем с клавишей включения противотуманок.
3. Подключаем провод к реле, в результате чего будет сформирована электрическая цепь, напряжение которой составит 12 В. Она будет соединять габариты автомобиля и 85-й контакт реле. Как видите, подключение реле противотуманных фар – очень простая процедура.
4. Соединяем 87-й контакт реле, протянув кабель под педалями к АКБ. Не забудьте установить предохранитель, причем сделать это надо как можно ближе к аккумуляторной батарее автомобиля.
5. 86-й контакт реле нужно подключить к кузову машины.
6. В конце подключается сама оптика. От каждой фары идёт минусовой и плюсовой провод. Минус надо бросить на кузов, а плюсы обеих противотуманных фар соединяем и подключаем к 30-му контакту реле.

В конце необходимо лишь убедиться в том, что противотуманные фары подключены правильно и включаются после нажатия кнопки в салоне.

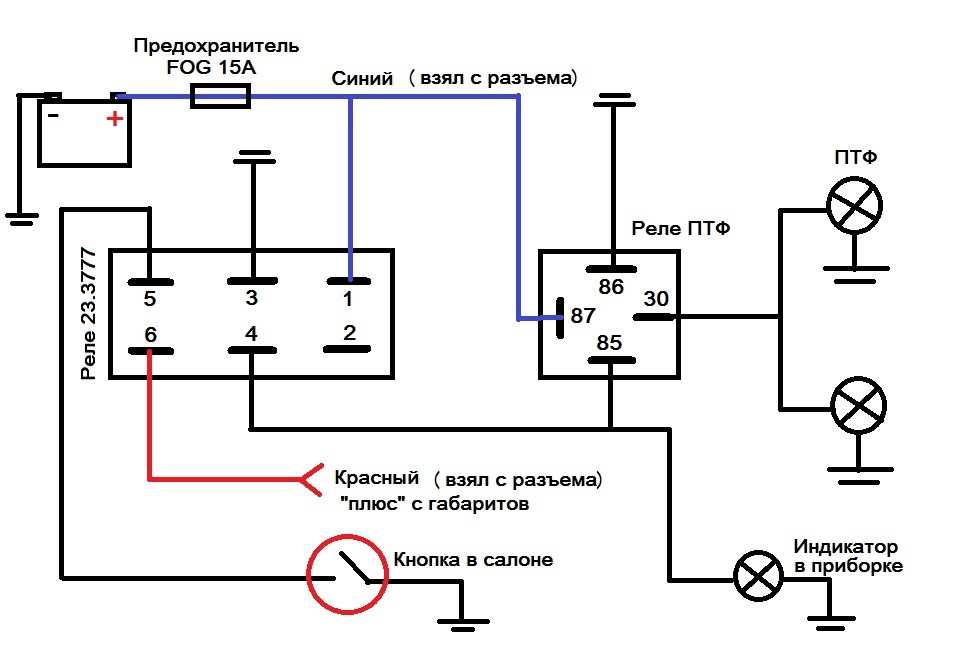

Вот как выглядит схема реле противотуманных фар:

Рекомендации по установке противотуманок

Сегодня необходимо соблюдать некоторые правила установки противотуманных фар, которые можно найти в ПДР. Именно там содержится актуальная информация о вопросах установки и проверки противотуманного оборудования. Один из оптимальных вариантов действий – обратиться к специалисту, который сможет быстро и лучшим образом настроить оптику. Кроме этого, советуем всегда придерживаться схемы подключения противотуманных фар, благодаря чему вы избежите неприятностей.

Для оптимального освещения дороги противотуманки имеют конкретную границу светового пучка  в верхней части, а это значит, что распространение света должно происходить выше горизонтальной плоскости. Монтаж фары осуществляется в нижней части автомобиля. В некоторых случаях может понадобится использование специальных заглушек, которые обеспечивают надежную защиту противотуманных фар от механических воздействий.

Не забывайте следить за чистотой противотуманок, периодически проверяя их состояние. На этом наша статья о том, как выглядит схема подключения противотуманных фар, закончена.

Полировка фар своими руками – не менее важная процедура, которую необходимо периодически выполнять на каждом авто.

Предыдущая запись

Следующая запись

Установка противотуманных фар

Во время тумана, дождя или снегопада лучи ближнего и особенно дальнего света, отражаясь и рассеиваясь от мельчайших капель воды или снежинок, создают полупрозрачную пелену, сильно ухудшающую видимость. Для улучшения видимости в этих условиях на автомобилях устанавливаются противотуманные фары.

Конструкция противотуманной фары обеспечивает плоский горизонтальный луч с достаточно резкими светотеневыми границами сверху и снизу, за чсет чего хорошо подсвечивает обочину, облегчая движение.

Туман хоть и стелется по земле, все же не достает до нее. И на том уровне, где установлены противотуманные фары, его практически нет. Получается, что противотуманные фары светят под туман.

Желтый цвет ламп или рассеивателей противотуманных фар не имеет каких-либо существенных преимуществ по сравнению с белым.

Существует несколько путей монтажа противотуманных осветительных приборов. Различия между ними – это простота работа.

Стандартный, наиболее легкий, безопасный и надежный вариант – подключение противотуманных фар к проводке, которая уже предусмотрена в самом транспорте. Это означает, что транспортное средство включает в себя все специальные элементы, которые необходимы для подключения таких фар (это выключатель, провода, реле, разъемы для подсоединения и предохранитель). Остается лишь подсоединить фары. Однако следует на все 100 % убедиться в том, что противотуманки подходят к определенной модели транспортного средства.

В том случае, если такого комплекта не предусмотрено  для проведения монтажа противотуманных приборов освещения, придется своими руками создавать такую электрическую цепь, которая, по своей сути, несложная. Для этого понадобятся: фары, реле, а также предохранитель, выключатель и провода (изолированные, из меди).

Важную роль в этом наборе играет предохранитель, ведь этот элемент в случае замыкания проводки спасает от возможного пожара.

Поэтому очень важно правильно подобрать его и рассчитать его мощность. Все зависит от мощности самих противотуманок.

Для верного расчета мощности предохранителя необходимо мощность ламп в фарах умножить на 2 и разделить на 12, таким образом получается необходимый показатель для предохранителя. Однако нужно учитывать небольшой запас, поэтому к полученному значению нужно добавить приблизительно + 5 А.

Итак, второй способ, более сложный – это подключение через аккумулятор напрямую. У каждой противотуманной фары имеется два контакта. Один из них нужно подключить к значению «-» аккумулятора, а другой к значению «+». Разбиваются контакты фар по парам. Первая пара соединяется между собой и проводится непосредственно к реле (его контакту с надписью «87»). Это будет комбинация «+». Вторая комбинация «-» подключается либо прямо к аккумулятору, либо монтируется к кузову автомобиля. Кнопку выключателя приспособляют на панели в самом салоне транспортного средства так, чтобы водителю было удобно.

Освещение

Схема подключения и подключения противотуманных фар с реле и выключателем

Противотуманные фары являются очень важной частью системы освещения транспортного средства или автомобиля. Обычные фары полезны в обычное ночное время, но когда сезон плохой, это означает, что сезон дождей или зимний сезон создает большие трудности для правильного обзора или навигации. Тут очень помогают противотуманные фары. Противотуманные фары также называют дальним светом. Противотуманные фары необходимо установить в автомобиле в нужном месте. В принципе, хорошо разместить противотуманную фару только в центре автомобиля, а расстояние между двумя фарами должно быть равно расстоянию от стороны и центра автомобиля. Кроме того, во время установки следует помнить, что он не должен блокировать другие огни, такие как обычные фары, габаритные огни, или не блокировать поток охлаждающей жидкости и т. д. Таким образом, подключение и размещение являются очень важными факторами при установке противотуманных фар. огни. Делать это нужно очень осторожно, чтобы избежать серьезных поломок.

Теперь переходим к процедуре подключения. Противотуманные фары могут быть подключены с реле или без реле. Когда вы подключаете его без реле, вам понадобятся сращиватели проводов. Но в большинстве случаев он связан с реле. Итак, мы увидим схему подключения с пятиконтактным реле. Когда он соединяется с реле, также следуют два метода — один срабатывает положительно, а другой — срабатывает отрицательно. В цепи с положительным срабатыванием положительный вывод подключен к реле, тогда как в цепи с отрицательным срабатыванием положительный вывод подключен к реле. Положительный триггер является наиболее удобным.

Итак, прежде всего, давайте посмотрим на схему подключения противотуманных фар с реле, аккумулятором и выключателем.

Здесь вы можете видеть, что мы использовали две противотуманные фары, каждая по 35 Вт. Таким образом, общая нагрузка составляет 35 + 35 = 70 Вт. И мы использовали аккумулятор на 12 В. Поскольку это постоянный ток, ток будет 70 Вт / 12 В = 5,8 А. Лучше использовать провод, который может выдерживать как минимум вдвое больший ток, чем фактический ток цепи. Итак, если ваше устройство такое же, как у меня, вы должны использовать провод как минимум 14 калибра, который может выдерживать ток до 12 А.

Кроме того, вы можете видеть на электрической схеме, что мы использовали предохранитель последовательно с аккумулятором. Лучше всего использовать предохранитель, номинальный ток которого составляет 80% от допустимого тока провода. Так что в данном случае отлично подойдет предохранитель на 10А.

Подробно о компонентах, которые мы использовали,

Противотуманные фары — Каждая из них имеет мощность 35 Вт и имеет две клеммы — положительную и отрицательную клеммы.

Аккумулятор — Аккумулятор Источник питания 12 В постоянного тока

Переключатель — Здесь мы использовали однополюсный однопозиционный переключатель (SPST), который имеет две клеммы для подключения и имеет только операции включения и выключения.

Индикаторная лампа — Подключается после выключателя, показывает, включены или выключены противотуманные фары.

Реле — Здесь мы использовали пятиконтактное реле, которое имеет пять контактов или клемм, обозначенных как 86, 30, 87, 85, 87A. 85 и 86 — клеммы катушки, а 30, 87, 87А — контактные клеммы.

Описание соединения

• Отрицательные клеммы всех устройств или компонентов подключаются к заземлению, что означает металлический корпус или шасси автомобиля. Соединение отрицательной клеммы с землей должно быть выполнено правильно и должным образом, иначе она не будет правильно светиться.
• Положительная клемма аккумулятора подключена к контакту № 30 реле через предохранитель серии 10А.
• Контакт № 87 реле соединен с положительными контактами противотуманных фар.
• Контакт № 86 реле соединен с массой.
• Контакт № 85 реле подключен к переключателю SPST.
• Другая клемма коммутатора подключена к блоку предохранителей, а блок предохранителей питается от батареи или IGN.
• Положительная клемма контрольной лампы подключается к выходу выключателя, а отрицательная клемма подключается к массе.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Как подключить противотуманные фары с помощью реле

Если вы хотите улучшить видимость во время движения в условиях тумана, идеальным решением может стать установка комплекта противотуманных фар.

Противотуманные фары помогают лучше видеть вперед и облегчают навигацию в густом тумане. Добавляя противотуманные фары в свой автомобиль, многие люди предпочитают подключать их напрямую к аккумулятору.

Это может привести к ряду проблем, например к разрядке аккумулятора, когда противотуманные фары не используются. Лучшим вариантом является использование реле для питания противотуманных фар.

Это поможет сэкономить заряд аккумулятора и обеспечит постоянную доступность противотуманных фар, когда они вам понадобятся. В этой статье мы покажем вам, как подключить противотуманные фары с помощью реле. Так что читайте дальше для получения дополнительной информации.

Что делает реле противотуманных фар?

Реле противотуманных фар используется для питания противотуманных фар автомобиля. Реле позволяет включать и выключать противотуманные фары без физического прикосновения к самим фарам.

Это полезно в ситуациях, когда водителю может потребоваться часто включать и выключать противотуманные фары, например, при въезде и выезде из туннелей или при въезде и выезде из густого тумана.

Реле обычно находится в моторном отсеке, рядом с аккумулятором. Он состоит из переключателя, управляемого выключателем фар автомобиля.

При включении переключателя фар включается также реле, которое приводит в действие противотуманные фары. Аналогичным образом, когда выключатель фар выключен, релейный переключатель также выключается, что приводит к отключению противотуманных фар.

Какие преимущества дает подключение противотуманных фар с помощью реле?

Электропроводка противотуманных фар с реле дает несколько преимуществ. Одним из самых больших преимуществ является то, что это может помочь сохранить заряд батареи.

Если подключить противотуманные фары напрямую к аккумулятору, они будут оставаться включенными до тех пор, пока переключатель находится в положении ON. Это может быстро разрядить аккумулятор, особенно если вы забудете выключить противотуманные фары.

При подключении противотуманных фар с помощью реле ток от аккумулятора используется только при активации реле. Это означает, что ваша батарея не будет разряжаться, когда противотуманные фары не используются.

Еще одним преимуществом подключения противотуманных фар с помощью реле является то, что оно помогает защитить лампы противотуманных фар от повреждений.

Если вы подключите противотуманные фары напрямую к аккумулятору, они будут постоянно подвергаться воздействию полного электрического тока. Это может привести к перегреву ламп и, в конечном итоге, к их перегоранию.

При подключении противотуманных фар с помощью реле электрический ток подается на лампы только тогда, когда реле активировано. Это защищает лампу от повреждений, вызванных постоянным воздействием полного электрического тока.

Пошаговые инструкции: подключение противотуманных фар с помощью реле

Шаг 1: Найдите подходящее место.

Первый шаг — найти подходящее место для противотуманных фар. Вам нужно будет установить противотуманные фары в месте, которое позволит им быть направленными к земле. Многие люди предпочитают устанавливать противотуманные фары на бампере своего автомобиля.

Вы также можете установить их на решетку или крышу. Если в вашем автомобиле нет подходящего места для установки противотуманных фар, вам может потребоваться приобрести набор кронштейнов для противотуманных фар.

Шаг 2: Установите противотуманные фары.

После того, как вы нашли подходящее место для противотуманных фар, следующим шагом будет их установка. Если вы устанавливаете противотуманные фары вторичного рынка, вам необходимо следовать инструкциям, прилагаемым к вашим фарам.

Вероятно, вам придется просверлить отверстия в автомобиле для установки кронштейнов. Когда кронштейны установлены, можно прикрепить противотуманные фары.

Если вы устанавливаете заводские противотуманные фары, процесс намного проще. В большинстве автомобилей уже есть необходимые монтажные отверстия и кронштейны.

Шаг 3: Подсоедините жгут проводов.

Следующим шагом будет присоединение жгута проводов к противотуманным фарам. Это простой процесс, так как большинство противотуманных фар поставляются с предварительно прикрепленным жгутом проводов.

Если к вашим противотуманным фарам не подключен жгут проводов, вы можете легко найти его в местном магазине автозапчастей.

Прикрепите жгут проводов к противотуманной фаре с помощью прилагаемых винтов или болтов. Убедитесь, что соединение надежно, и нет никаких шансов, что соединение ослабнет.

Шаг 4. Установите предохранитель.

Следующим шагом будет установка предохранителя противотуманных фар. Большинство комплектов противотуманных фар имеют предохранитель, который необходимо установить в главный блок предохранителей вашего автомобиля.

Этот предохранитель защитит электрическую систему вашего автомобиля от любого потенциального повреждения, которое могут вызвать противотуманные фары. Если в комплект противотуманных фар не входит предохранитель, его можно приобрести в любом магазине автозапчастей.

Шаг 5: Найдите источник энергии.

Вам нужно найти источник питания для противотуманных фар. Лучшим источником питания для использования является аккумулятор вашего автомобиля. Вы можете найти это, проследив положительный (+) клеммный провод от противотуманных фар.

Как только вы нашли положительную клемму, вам нужно будет подключить провод к нужной клемме на аккумуляторе. Вы не должны присоединять провод к отрицательной (-) клемме, так как это может привести к серьезному повреждению электрической системы вашего автомобиля.

Шаг 6. Подключите источник питания с предохранителем.

После установки предохранителя следующим шагом будет подключение источника питания к противотуманным фарам. Вам нужно будет провести провод от положительной клеммы аккумулятора к блоку предохранителей.

После того, как провод на месте, вы можете привинтить или закрепить соединение. Опять же, убедитесь, что соединение безопасно, и нет никаких шансов потерять его.

Шаг 7: Подключите другой конец предохранителя к выключателю.

Теперь вам нужно подключить другой конец предохранителя к выключателю. Большинство комплектов противотуманных фар поставляются с выключателем, который необходимо установить в салоне вашего автомобиля.

Возьмите конец предохранителя, который не подключен к реле, и подключите его к выключателю. Это позволит подавать питание от аккумулятора к переключателю и противотуманным фарам.

Шаг 8: Заземлите другой конец коммутатора.

Теперь необходимо заземлить другой конец коммутатора. Это замкнет цепь и позволит подавать питание на противотуманные фары.

Найдите на автомобиле голую металлическую поверхность и с помощью самореза прикрепите провод заземления. После надежного соединения уберите лишний провод, чтобы он не касался горячих поверхностей.

Шаг 9: Подсоедините провода к клемме реле.

После заземления переключателя подсоедините провода к клемме реле. Большинство комплектов противотуманных фар поставляются с предварительно подключенным реле. Если в ваш комплект не входит реле, вы можете приобрести его в любом магазине автозапчастей.

Реле будет иметь четыре контакта: два для источника питания, один для выключателя и один для заземления.

Провода источника питания будут подключены к аккумулятору, а провод выключателя — к выключателю. Наконец, заземляющий провод будет подключен к оголенной металлической поверхности вашего автомобиля.

Шаг 10: Закройте все оголенные провода.

Теперь, когда все провода на месте, необходимо закрыть все оголенные провода. Это защитит провода от возможных повреждений.

Вы можете использовать изоляционную ленту или ткацкий станок, чтобы закрыть оголенные провода. Обязательно закройте все соединения и уберите лишний провод, чтобы он не касался горячих поверхностей.

Шаг 11. Проверьте свои противотуманные фары.

Наконец, проверьте свои противотуманные фары, чтобы убедиться, что они работают правильно. Включите зажигание автомобиля и включите противотуманные фары.

Если загораются фары, вы успешно установили противотуманные фары. Если индикаторы не загораются, проверьте надежность всех соединений.

Также проверьте предохранитель, чтобы убедиться в его исправности. Если предохранитель перегорел, замените его новым. Вот и все! Теперь вы успешно подключили противотуманные фары.

Читайте также: Как подключить светодиодную панель без реле

Несколько советов по уходу за противотуманными фарами

1. Регулярно проверяйте свет. Вы должны проверять свои противотуманные фары не реже одного раза в месяц, чтобы убедиться, что они находятся в хорошем рабочем состоянии.

2. Очистите фары. Со временем противотуманные фары могут загрязняться и затемняться. Не забывайте регулярно чистить их, чтобы обеспечить оптимальную видимость.

3. При необходимости замените лампы. Со временем лампочки в противотуманных фарах могут перегореть. Поэтому важно своевременно заменять их, чтобы поддерживать оптимальную видимость, когда это происходит.

4. Проверьте проводку. Иногда проводка противотуманных фар может быть повреждена. Это может привести к неисправности ламп. Обязательно регулярно проверяйте проводку и при необходимости заменяйте ее.

5. Следите за предохранителем. Предохранитель противотуманных фар находится в моторном отсеке. Если этот предохранитель перегорит, противотуманные фары не будут работать. Поэтому не забывайте регулярно проверять предохранитель и при необходимости заменять его.

6. При необходимости отрегулируйте освещение. В зависимости от условий вам может потребоваться отрегулировать угол наклона противотуманных фар. Это можно сделать, ослабив винты, которые удерживают фонарь на месте, и отрегулировав его в нужное положение.

Вывод

При подключении противотуманных фар с помощью реле важно убедиться, что у вас есть все необходимые материалы и вы понимаете, как подключить реле.
