Что делать, если на Газель Бизнес плохо греет печка

Главная » Воздушная система

Опубликовано: 26.07.2017Рубрика: Воздушная системаАвтор: Администрация сайта

Отопитель является одним из узлов системы охлаждения двигателя. Он обеспечивает приток свежего подогретого до заданной температуры воздуха в салон автомобиля, делая поездку более комфортной для водителя и пассажиров. Всю прелесть от её работы можно ощутить в холодное время года, когда столбики термометра опускаются ниже нулевой отметки. Но, как и у любого механизма, у неё есть свой ресурс, который когда-то заканчивается. Но его можно продлить, проводя регулярные профилактические работы.

Содержание

1. Принцип работы отопителя
2. Диагностика
3. Ремонт

Принцип работы отопителя

Побочным эффектом от работы мотора является тепло, которое вырабатывается за счёт сгорания топлива и от трения деталей. Тепло отводится от сильно нагретых деталей системой охлаждения двигателя посредством охлаждающей жидкости. Она движется по магистралям и, отдав тепло в атмосферу, возвращается обратно в ДВС. Движение ОЖ обеспечивает водяной насос (помпа), который работает от шкива коленчатого вала посредством ременной передачи. Также на моделях с двумя отопителями устанавливают ещё дополнительную электрическую помпу для лучшей циркуляции ОЖ по системе. Для быстрого прогрева мотора в системе имеются два контура (малый и большой). Между ними стоит термостат, который открывает проход в большой контур при достижении ОЖ температуры, на которую он настроен. Большой контур имеет в своей цепи радиатор, который быстро охлаждает горячую жидкость. Отопитель включён в малый контур. При правильной работе на прогретом двигателе печка дует тёплым.

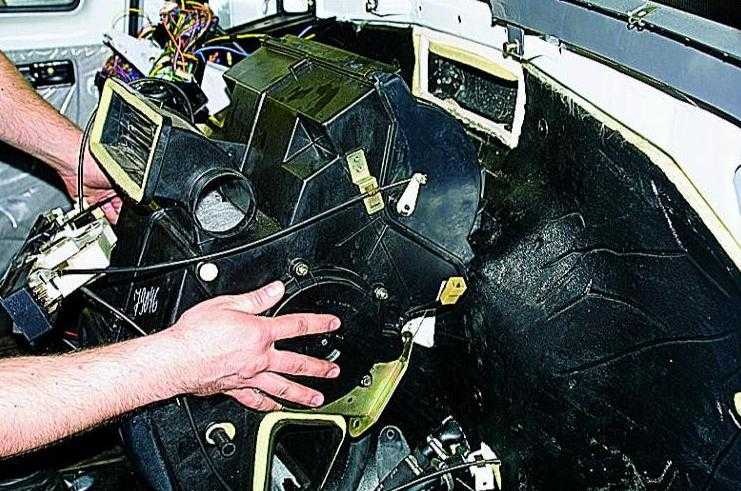

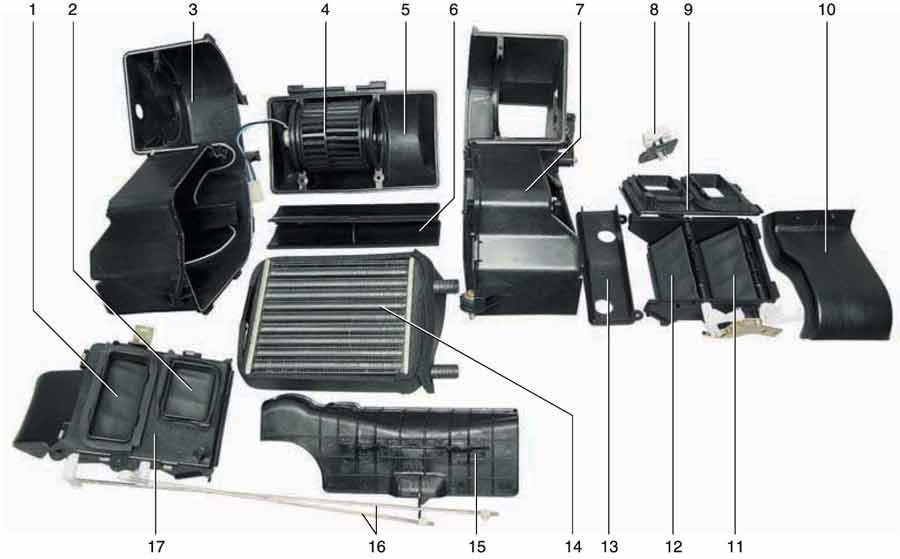

Отопитель Газель Бизнес состоит из корпуса, воздуховодов с заслонками, радиатора, вентилятора с крыльчаткой, краника и блока управления. Горячая ОЖ из мотора по патрубкам попадает в печку и после отдачи тепла возвращается обратно. Для лучшей отдачи отопитель оснащён электромотором с крыльчаткой, который дует холодным воздухом через соты радиатора и, проходя через нагретый радиатор, воздух нагревается и поступает в салон уже горячим. Заслонками можно направлять потоки в нужном нам направлении (на стекло, на ноги, на лицо). Температура регулируется краником, который пропускает заданное количество ОЖ через печку. Все регулировки производится с блока управления.

Диагностика

Причин, из-за которых не работает печка Газель Бизнес, может быть очень много. И для успешного ремонта необходимо вначале выявить причину неисправности, а уж потом приступать к её устранению:

1. Первым делом нужно проверить уровень ОЖ в расширительном бочке. Низкий уровень ОЖ приводит к образованию воздушной пробки в системе охлаждения, а поскольку отопитель является самой высшей точкой, то «пробка» будет в нём.
2. Далее, необходимо проверить температуру ОЖ. В холодное время года двигатель интенсивно остывает, не успев набрать температуру. Может быть неисправным датчик температуры и показывать неверное значение температуры.

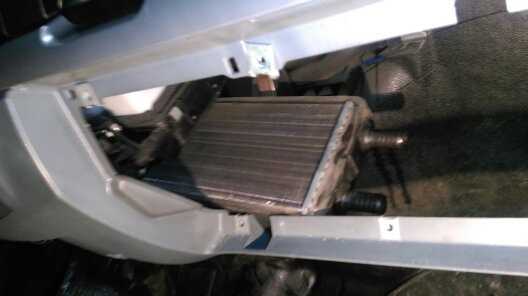

3. Затем необходимо проверить салонный радиатор, он забивается и может не пропускать через себя достаточное количество ОЖ. Проверить это можно, попробовав патрубки на входе и на выходе из него, они должны быть примерно одной температуры. Если на входе патрубок горячий, а на выходе холодный, то причина в забитом радиаторе.
4. Если входной патрубок также холодный, то нужно попробовать патрубок который идёт на радиатор из моторного отсека до краника. Если он горячий, значит, дело в неработающем кранике.
5. Ну а если и патрубок до краника холодный, то здесь вариантов больше

• первое, что нужно поверить, это термостат. Сделать это можно на заведённом, но не прогретом двигателе. Заводим и пробуем поверхность до термостата и после него. Поверхность до термостата должна нагреваться, а после должна оставаться холодной. Если патрубок после термостата нагревается, значит, дело в термостате.
• неисправна помпа. Она или заклинила, или лопнул вал, или пришла в негодность крыльчатка насоса. Жидкость плохо циркулирует по системе, и из-за этого отопитель может дуть холодным.
• пробита прокладка между блоком и головкой блока цилиндров. Данная неисправность также влияет на работу отоплителя и всего двигателя в целом. Она сопровождается клубами белого пара из выхлопной трубы и уменьшением ОЖ в системе охлаждения. В некоторых случаях возможен выброс тосола из расширительного бачка.

Ремонт

После диагностики приступаем к ремонту:

1. Если уровень ОЖ ниже минимальной отметки, то её необходимо довести до нормы, предварительно устранив подтёки жидкости, если такие имеются. Убрать пробку возможно, продавив патрубки по всей длине на заведённом моторе. Или поставив автомобиль передом под горку и увеличив обороты двигателя до 3 000 об/мин. Также есть способ прокачки системы давлением воздуха. Нужно снять верхний патрубок с расширительного бачка и опустить его в пустую канистру. Далее, довести уровень ОЖ до полного бачка и, подсоединив ручной насос к освободившемуся штуцеру, нагнетать воздух в бачок до нижней отметки. Затем слить тосол из канистры обратно в бачок и повторить процедуру. Повторять следует 2 – 3 раза.
2. Если патрубки еле тёплые, а датчик показывает 90° С, то, скорее всего, неисправен либо он, либо сам указатель температуры. Их нужно заменить. В сильный холод (больше -20), можно закрыть часть радиатора (не больше 50%), тогда мотор будет лучше нагреваться и медленнее остывать.
3. Для ремонта радиатора его необходимо снять и промыть. Если промывка не принесла результатов, то нужно заменить на новый.
4. Краник может не работать из-за привода, либо неисправен сам запорный механизм. На Газели Бизнес краник поворачивает электропривод. Поэтому нужно вначале проверить привод, а если он исправен, приступать к замене краника. Он или не до конца открываться, или вовсе заклинивает в одном положении, и это может стать причиной холодного потока воздуха.
5. Для замены термостата, необходимо слить ОЖ, открутить крышку и заменить на новый, поскольку данный механизм неремонтопригоден.
6. Помпу также нужно демонтировать и заменить на новую. Это очень важный элемент, и из-за его некорректной работы возможен выход из строя всего двигателя, поскольку нарушается циркуляция ОЖ, и тепло не может эффективно отводиться от сильно нагретых деталей. И, как следствие, они перегреваются и деформируются.
7. Самое страшное, что может быть в пробитой прокладке, это гидроудар. Кода поршень пытается сжать жидкость, на все механизмы ДВС идёт повышенная нагрузка, что приводит к выходу из строя всего мотора, так что такую неисправность нужно устранять немедленно. В данном случае продолжать движение за счёт силы двигателя запрещается. Такой ремонт производится только с привлечением специалистов, поскольку необходима проточка головки блока цилиндров, всё остальное возможно произвести и своими силами.

Очень много причин, по которым не работает печка Газель Бизнес. Но при правильной диагностике и своевременном ремонте возможно устранить неисправность своими руками и с небольшими финансовыми вложениями.

Газель печка дует теплым воздухом

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки:
Е3 – неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки.
Е6 – неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) – тепло, белый крана (зелёный проводки разъёма) – холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления – это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть 🙂
