Панель приборов Киа Рио Х: значки, обозначения, описание, замена

Выполняя информационные функции, приборная панель кросс-хетчбэка, предназначенного для российской гаражной аудитории, обеспечивает, помимо этого, и контроль работы агрегатов и систем во время эксплуатации Киа Рио Икс с помощью значков индикации. Тем самым приборка играет важную роль обеспечения безопасности в процессе использования автомобиля.
Собственно, целью данной публикации является разъяснение:

1. Какие приборки ставят на базовые, а какие – на топовые сборки Киа Рио Икс,
2. Описание как самих значков индикации, так и расшифровка – за что они отвечают,
3. Как снять штатную приборку для монтажа полностью цифровой панели, а именно Supervision.

Ну, и конечно же, нельзя обойти вниманием функции бортового компьютера.

Виды и расположение приборов на панели

Приборная панель рассматриваемого нами авто может иметь, как штатное в базовых сборках, так и цифровое или в качестве опции Supervision в премиальных комплектациях Rio X исполнение. А что касается самих приборов, то они соответствующим образом сгруппированы таким эргономическим способом, чтобы водитель даже в сложной дорожной остановке имел возможность контролировать показания:

• в левой части щитка тахометра – данные актуальных оборотов двигателя;
• в нижней части циферблата оборотов – датчика температуры тосола;
• в правой стороне панели – одометра с визуализацией актуальной скорости;
• и опять же в нижней части циферблата спидометра – индикации уровня топлива;
• а посредине – параметров дисплея, что предоставляются бортовым компьютером.

Помимо вышеперечисленных, в зависимости от модификации Киа Рио Икс, могут быть установлены приборы индикации давления масла и уровня заряда АКБ. А по всей панели – расположены значки индикации различных узлов, агрегатов и систем автомобиля, обозначения наиболее важных из них будут рассмотрены ниже.

По поводу бортового компьютера

Комп кросс-хетчбэка вступает в работу сразу же после включения зажигания с отображением на экране общей информации:

• запаса хода при теперешнем наличии либо остатке горючего в баке;
• текущего пробега, который отсчитывается компьютером после нажатия опции Trip или после обнуления на одометре очередного участка пути;
• среднего расхода, который подлежит определению частному от деления объема потребленного горючего на параметр преодоленного расстояния;
• текущего времени в пути, при этом время стоянок не подлежит учету;
• а также наружной температуры и общего с начала эксплуатации пробега авто.

При выключении замка зажигания кроме общего пробега все остальные параметры исчезают с дисплея.

Важно! Доступ к настройкам компьютера имеют лишь специалисты сервиса официальных дилерских центров и для того, чтобы осуществить перезагрузку его программного обеспечения после устранения поломок и для того, чтобы сбросить те или ошибки кодов нужно обращаться исключительно к дилерам. Иначе можно утратить возможность ремонта по условиям гарантийных обязательств производителя.

Читайте также

Штатная магнитола Kia Rio X: что с ней не так?
Внутреннее оснащение автомобиля для многих играет важную роль при выборе машины. Магнитола является важным составляющим в этом моменте. Ведь современные мультимедиа системы позволяют не только…

Значки приборки и их подсветка

Для привлечения на подсознательном уровне внимания пилота насчет важности восприятия тех или иных значков индикации, применена различная подсветка, а именно:

• зеленый цвет означает нормальную работу систем или агрегатов, отображаемых значками;
• желтый цвет иконок индикации свидетельствует о проблемах и о необходимости проведения диагностических процедур;
• красный цвет индикации – это наличие серьезных поломок либо ошибок, которые требуют срочного устранения типа добавления до оптимального уровня технических жидкостей или немедленной остановки движения либо выключения движка.

Таким образом, красный цвет, как в светофорах и в оформлении дорожных знаков, а также в подсветке значков индикации – это цвет запрещения движения, недопустимости тех или иных действий на дороге – это что касается ПДД.

А насчет красных значков на приборке – это цвет запрета эксплуатации авто из-за наличия неисправностей, критически влияющих на безопасность, в частности, рассматриваемого нами Rio X.

Интуитивность восприятия значков индикации

Приборка кросс- хетчбэка оснащена значками индикации с максимально понятной их визуализацией. При этом сами пиктограммы расположены в таких местах, чтобы даже при движении, не говоря уже о включении зажигания пилот смог на них обратить внимание и отреагировать на индикацию соответствующим, адекватным способом.

Важно! Следует иметь в виду, что при включении зажигания иконки индикации кратковременно подсвечиваются, а затем гаснут, помимо тех пиктограмм, которые указывают на проблемы или на неисправности. А также тех значков, которые выполняют информационные функции типа сигналов поворотников, противотуманной и основной оптики, аварийной сигнализации.

По поводу значков индикации

Несмотря на то, что многие из нашей молодежной среды авто обывателей не нуждаются в расшифровке описаний значков индикации, тем не менее им, как и старой гаражной гвардии не будет западлом лишним проверить свои знания, насчет обозначений тех или иных иконок.

Расшифровка пиктограмм индикации:

1. Проблемы с ПТФ (противотуманной оптикой) передка.
2. Неисправности гидроусилителя.
3. Включены задние противотуманки.
4. Предельно малый уровень омывающей жидкости.
5. Колодки тормозов изношены.
6. Контроль круиза включен.
7. Индикация включенных поворотников.
8. Пиктограмма датчиков света и дождя.
9. Включен зимний режим.
10. Значок информации.
11. Включена свеча накаливания.
12. Отрицательная температура (возможен гололед).
13. Обнаружение проблем бесключевого доступа.
14. Не найден бесконтактный ключ.
15. Требует замены блок питания ключа.
16. Опасная дистанция.
17. Нужно нажать сцепление.
18. Нажать тормоз.
19. Блокировка колонки руля.
20. Включен дальний свет.
21. Недостаточное шинное давление.
22. Включено освещение снаружи.
23. Проблемы с наружным освещением.
24. Неисправности сигналов стопа.
25. Проблемы сажевого фильтрующего элемента выхлопа.
26. Возможные неисправности прицепного устройства.
27. Вероятные поломки подвески.
28. Опасный маневр смены полосы.
29. Сильный нагрев катализатора.
30. Ремень не пристегнут.
31. Включен ручник.
32. Проблемы с АКБ.
33. Включена система парковки.
34. Необходим сервис ТО.
35. Адаптация передней оптики.
36. Проблемы адаптивной оптики.
37. Поломка кормового спойлера.
38. Проблемы с крышей кабриолета.
39. Неисправность подушек безопасности.
40. Поломки в ручнике.
41. Наличие воды в фильтре топлива.
42. Отключена подушка безопасности.
43. Наличие проблемы в виде неисправности.
44. Нормальная работа оптики ближнего света.
45. Забитый воздушный фильтр.
46. Экономный режим.
47. Помощник спуска с возвышенности.
48. Высокая температура движка.
49. Неисправности антиблокировки.
50. Проблемы очистки топлива.
51. Незакрыта должным образом дверь.
52. Незакрыта крышка капота.
53. Мало горючего.
54. Проблемы автоматической трансмиссии.
55. Неисправности ограничителя оборотов (скорости).
56. Поломки амортизатора.
57. Предельно низкое масляное давление.
58. Возможные проблемы с обогревом стекла.
59. Незакрыта дверь багажного отсека.
60. Выключена система стабилизации.
61. Возможные проблемы с датчиком дождя.
62. Неисправности в движке.
63. Проблемы обогрева заднего стекла.
64. Вероятные неисправности привода дворников.

Возможна ли замена штатной приборки на Supervision в Киа Рио Икс?

В свое время один из наших гаражных Левшей сделал такой апгрейд, но предупредил, что приборки Supervision идеально подходят для замены штатных приборных щитков кросс-хетчбэков, которые оснащены АКПП.

Для Киа Рио Икс, имеющих трансмиссии на механике, чтобы сделать подобную замену следует обращаться в специализированные дилерские центры, так как нужна распиновка разъемов для рестайлинга, а также необходим реостат для адаптации режимов Supervision (для скрутки предыдущего пробега).

Supervision, значки на прибороной, щиток Rio 4

Главная » KIA » Rio » Rio 4

Rio 4

Автор Михаил На чтение 6 мин Опубликовано 12.09.2020

Приборная панель Киа Рио 4 поколения является визуальным инструментом для контроля работы основных агрегатов. Она включает в себя приборы измерения, световые индикаторы и органы управления. На моделях Kia Rio 4 поколения используются два типа панелей приборов. В версиях с богатой комплектацией (Престиж и Премиум) устанавливается Supervision.

Содержание

1. Элементы контрольной панели
2. Дисплей
3. Одометр поездки и время в пути
4. Средняя скорость и запас хода
5. Расход топлива
6. Контрольные лампы и световые индикаторы ПП Kia Rio 4
7. Обозначения
8. Отличия панели Supervision

Элементы контрольной панели

Панель приборов Kia Rio 4 состоит из следующих контрольных элементов:

1. Указатель температуры ОЖ – отражает температуру ОЖ силового агрегата при включенном зажигании или нажатой кнопки пуска мотора.
2. Одометр – фиксирует общий пробег автомобиля, что позволяет контролировать периоды прохождения технического обслуживания.
3. Указатель температуры наружного воздуха – производит замер внешней температуры с точностью до одного градуса. Датчик рассчитан на измерение температуры в пределах от – 40 до + 80 градусов.
4. Индикатор переключения передач – на моделях Киа Рио 4 с автоматической трансмиссией имеются следующие индикаторы на панели приборов:

• P – парковка;
• R – задний ход;
• N – нейтральная передача;
• D – движение;
• 1, 2, 3, 4, 5, 6 – спортивный режим.

На моделях с механической трансмиссией отражается цифра от одного до шести со стрелкой. Она указывает на необходимость включения повышенной или пониженной передачи.

5. Тахометр – для отображения числа оборотов коленчатого вала за одну минуту.
6. Спидометр – показывает скорость движения автомобиля.

Также на панели приборов Киа Рио 4 смонтирован жидкокристаллический дисплей, функционал которого будет рассмотрен отдельно.

Дисплей

Жидкокристаллический монитор Киа Рио 4 поколения предназначен для отображения следующей информации:

• информация бортового компьютера;
• режим дисплея;
• оповещение об отклонениях от нормальной работы.

Одометр поездки и время в пути

Одометр фиксирует общий и суточный пробег машины в пределах от 0 до 1599999 км. Суточное значение можно обнулить, когда оно отображается на мониторе. Для этого понадобится удерживать кнопку Reset на руле не менее одной секунды.

Функция время в пути позволяет просматривать длительность движения автомобиля в поездке. Предел измерений до ста минут. Сброс показаний осуществляется идентично обнулению одометра, но при выведенном на дисплее времени в пути.

Средняя скорость и запас хода

Для вывода на дисплей показателя средней скорости маршрутный компьютер сопоставляет общий пройденный путь и время работы двигателя. При этом последний показатель учитывается независимо от того движется автомобиль или стоит. Отсчёт ведётся с крайнего обнуления средней скорости.

Диапазон измерения составляет от 0 до 260 км/ч. Для обнуления средней скорости понадобится зажать на секунду кнопку «Reset» на рулевом колесе в момент отображения на дисплее соответствующих показаний. Для осуществления первоначального расчета средней скорости Киа Рио 4 поколения требуется проехать не менее пятидесяти метров или десяти секунд.

Запас хода указывает на оставшийся километраж до окончания топлива в баке, в пределах от 1 до 9999 км.

На дисплее будет высвечиваться прочерк, если оставшегося бензина хватает менее чем на километр.

Также понадобится учитывать:

1. Данные могут отражаться некорректно после отключения АКБ или при расположении машины на не ровной поверхности.
2. Дозаправка в количестве менее шести литров может быть не учтена маршрутным компьютером.
3. На показания запаса хода влияет режим езды, дорожное покрытие и состояние узловых Киа Рио 4.

Расход топлива

Панель приборов Киа Рио 4 отражает средний и мгновенный расход топлива.

Значение среднего вычисляется после сопоставления израсходовано бензина и пройденного автомобилем километража. Отсчёт ведётся с момента предыдущего сброса показаний. Значения выдаются в диапазоне от нуля до 99,8 км/л и л/100 км.

Для обнуления расхода бензина можно использовать следующие варианты:

• Ручной – посредством удерживания кнопки Reset или Ok на руле не менее одной секунды, когда средний расход отображён на дисплее.
• Автоматический – в меню жидкокристаллического дисплея выбрать пункт «Fuel economyauto reset» при заправке автомобиля.

Мгновенный расход выдает значение потребления топлива за временной промежуток в несколько секунд после достижения скорости более 10 км/ч.

Тексты об обслуживании и ремонте Kia Rio 4 в этой рубрике.

Контрольные лампы и световые индикаторы ПП Kia Rio 4

Панель приборов Киа Рио 4 поколения оснащена значками, которые привлекают внимания водителей. Задействованы следующие цвета:

1. Зелёный – указывает на включение конкретного прибора.
2. Жёлтый – свидетельствует об определении неполадки, для устранения которой требуется диагностика, дополнительная настройка или ремонт.
3. Красный – оповещает о снижении уровня моторного масла, охлаждающей или тормозной жидкости, а также о необходимости срочного устранения ошибок или тяжёлых неисправностей. При высвечивании красного индикатора на приборной панели рекомендуется незамедлительно прекратить эксплуатацию Киа Рио 4. В противном случае может потребоваться дорогостоящий ремонт.

Обозначения

Значок ремня безопасностиЛампочка тормозной системы Kia Rio 4Контрольная лампа панели приборов Киа Рио 4

Значок электроусилителя на панели Kia Rio 4

Контрольная лампа аккумулятораЛампа давления масла

Значки на панели о незакрытых дверях Киа Рио 4

Индикатор иммобилайзера Киа Рио 4

Индикаторы света и поворотников на панели приборов Киа Рио 4

Отличия панели Supervision

Supervision – опциональная панель приборов доступная в комплектациях Престиж и Премиум. Ее отличия от обычной:

• Дисплей более высокого качества
• Лучше читаемость и информативность
• Анимация приветствия
• Иначе организованы режимы маршрутного компьютера.

Водители Киа Рио 4 поколения на форумах пишут, что обычную ПП можно заменить на Супервижн без каких-либо доработок. И все будет работать.

Характеристики

Оцените автора

Индикаторы приборной панели Kia Rio и их значение

Kia Rio — хороший малолитражный автомобиль. Вы получаете новую стандартную информационно-развлекательную систему с Android Auto и Apple CarPlay. У Rio экономичный двигатель и ловкая управляемость, но некоторые покупатели могут счесть езду слишком жесткой. Рядный 4-цилиндровый двигатель и стандартная 6-ступенчатая автоматическая коробка передач делают управление Rio увлекательным. Рулевое управление с электроприводом (MDPS) помогает обеспечить управляемость и отзывчивость, доказывая, что великие дела могут заключаться в небольших упаковках.

Наиболее распространенные источники света перечислены ниже, и некоторые из них будут вам знакомы. Какие огни являются настоящим предупреждением, а какие просто напоминанием. Есть несколько, с которыми вы должны быть знакомы, например, индикатор круиз-контроля, который просто загорается, чтобы напомнить вам, что он активен, в то время как другие индикаторы предупреждают вас, когда система выходит из строя. Компоновка дисплея приборной панели и расположение сигнальных ламп различаются в зависимости от вашей модели Rio.

Многие предупреждающие знаки Kia Rio загораются при включении зажигания или запуске двигателя. Это стандартная процедура, так как многие системы автомобиля проходят самопроверку. Предупреждающие индикаторы приборной панели Kia Rio на этой странице подробно описаны со значением каждого символа и действиями, которые вы должны предпринять.

Напоминание о непристегнутом ремне безопасности Kia Rio

Индикатор непристегнутого ремня безопасности загорится, чтобы напомнить водителю, и загорится примерно на 6 секунд, когда вы включите зажигание в положение ON, независимо от того, пристегнут ли ремень безопасности. Если ремень безопасности водителя отстегнут после поворота ключа зажигания в положение ON, сигнальная лампа ремня безопасности загорается до тех пор, пока ремень безопасности не будет пристегнут.

Система подушек безопасности Kia Rio

Сигнальная лампа подушек безопасности Kia Rio загорается примерно на 6 секунд, а затем гаснет, когда ключ зажигания или кнопка пуска-остановки двигателя находятся в положении «включено». Если контрольная лампа продолжает гореть или загорается во время движения, это свидетельствует о неисправности SRS (дополнительной удерживающей системы).

Ручной тормоз или тормозная система Kia Rio

Предупреждающая лампа стояночного тормоза/тормозной жидкости Kia Rio загорается, когда стояночный тормоз задействован, когда ключ зажигания находится в положении ON
или Started. Этот сигнализатор должен погаснуть после запуска двигателя и отпускания стояночного тормоза. Если контрольная лампа стояночного тормоза/тормозной жидкости продолжает гореть после включения двигателя и отпускания стояночного тормоза, это может указывать на низкий уровень тормозной жидкости в бачке. Если сигнальная лампа продолжает гореть, остановите автомобиль в безопасном месте и обратитесь к ближайшему дилеру Kia.

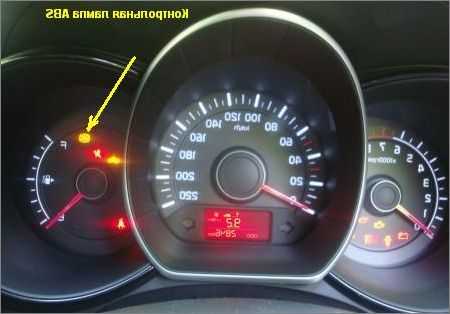

Kia Rio Anti-Lock Break System, ABS

Когда загорается символ ABS, ABS работает неправильно или не работает. Ваш автомобиль Kia Rio будет продолжать регулярно тормозить, но мы рекомендуем вам немедленно обратиться к официальному дилеру Kia для проверки.

Kia Rio Динамический контроль устойчивости или DSC

Электронная система контроля устойчивости помогает водителю сохранять контроль над автомобилем в неблагоприятных условиях. Система использует датчики для обнаружения недостаточной, избыточной поворачиваемости и потери сцепления с дорогой и может задействовать тормоза для отдельных колес или снизить мощность двигателя. Сигнальная лампа ESC загорается по двум причинам: Мигание означает, что система ESC работает и пытается стабилизировать автомобиль. Постоянно горит означает, что в системе есть неисправность. Поскольку в системе ESC используются датчики ABS, система ABS может выйти из строя.

Предупреждение о давлении в шинах Kia Rio

Индикатор давления в шинах Kia Rio продолжает гореть, что означает потерю давления в одной или нескольких шинах. Если контрольная лампа давления в шинах мигает в течение примерно 1 минуты, а затем продолжает гореть, это означает, что система контроля давления в шинах (TPMS) неисправна или была установлена ​​шина, на которую не установлен датчик.

Система рулевого управления Kia Rio

Электронный усилитель руля Kia Rio (EPS) — это система, которая использует датчики и двигатели для облегчения работы рулевого колеса. Система иногда перегревается из-за чрезмерной работы от полного упора до упора. Если неисправность носит временный характер, сигнальная лампа погаснет, когда система остынет. При выходе из строя EPS управлять рулем будет сложнее, но можно продолжать движение.

Функции двигателя Kia Rio

Контрольная лампа проверки двигателя Kia Rio горит на приборной панели до запуска двигателя, после чего она должна погаснуть. Контрольная лампа проверки двигателя продолжает гореть или мигает, когда бортовая диагностическая система определяет неисправность в системе контроля выбросов.

Задние противотуманные фары Kia Rio

Этот символ обозначает включенные задние противотуманные фары Kia Rio.

Предупреждение о выходе из полосы движения Kia Rio

Lane Keeping Assist помогает водителю с помощью визуальных и звуковых сигналов, если обнаруживает, что автомобиль покидает полосу движения без подачи сигнала. Система может использовать легкое рулевое управление, чтобы удерживать автомобиль в пределах полосы движения. Система использует ту же камеру на передней части ветрового стекла, что и помощник по предотвращению лобового столкновения (FCA), и подвержена тем же неисправностям из-за перегрева или загрязнения. Сигнальная лампа LKA загорается при обнаружении неисправности.

Kia Rio Фары ближнего света

Символ ближнего света фар Kia Rio указывает на то, что ближний свет включен. В основном используется ночью. Потяните рычаг на себя, чтобы временно включить дальний свет, сценарий «Вспышка для проезда».

Индикатор поворота Kia Rio

Символы указателя поворота означают, что индикатор включен на Kia Rio.

Габаритные огни Kia Rio, фары ближнего света

Эта сигнальная лампа на приборной панели Kia Rio информирует водителя о том, что внешние огни/габаритные огни/габаритные огни/фары включены.

Передние противотуманные фары Kia Rio

Этот символ обозначает включенные передние противотуманные фары Kia Rio.

Фары дальнего света Kia Rio

Символ дальнего света Kia Rio указывает на то, что фары дальнего света включены. Держите многофункциональный рычаг управления подальше от себя, чтобы включить дальний свет фар. Нажмите рычаг второй раз, чтобы включить фары ближнего света.

Индикаторы и сигнальные лампы: научиться читать приборную панель вашего Kia

26 мая 2017 г.

Приборная панель вашего автомобиля — это центр жизненно важной информации, которая поможет вам во время вождения. Комбинация приборов, расположенная прямо за рулевым колесом, особенно полезна, когда вы находитесь в дороге. Панель управления автомобиля со сложной проводкой, но просто представлена, предназначена для того, чтобы предсказывать любые признаки неприятностей.

Те, кто провел годы за рулем, в основном знакомы с многочисленными датчиками, дисплеями и индикаторами на приборной панели, но иногда даже опытные водители могут столкнуться с предупреждающими индикаторами, которых они никогда раньше не видели. Давайте узнаем о некоторых сигнальных лампах и сигналах, с которыми вы можете столкнуться во время движения.

Приборная панель Kia содержит комбинацию общепризнанных знаков и символов, уникальных только для марки. Большие датчики контролируют основные функции, такие как скорость, уровень топлива, пробег автомобиля, температура двигателя и скорость работы двигателя (в оборотах в минуту). Эти аналоговые датчики предоставляют водителям основную информацию, которую они могут использовать во время повседневной эксплуатации автомобиля.

Поскольку вождение обычно проходит без проблем, во время вождения вы часто будете в центре внимания этих датчиков. Тем не менее, приборная панель также первой сообщает о любых признаках неисправности автомобиля, если что-то пойдет не так. Рисунки и иероглифы, найденные на кластере, охватывают широкий круг вопросов. Поскольку некоторые индикаторы сигнализируют о серьезных проблемах, важно никогда не игнорировать любые признаки, которые появляются во время вождения.

Зеленый в движении

Обратите особое внимание на цвета символов на приборной панели. Символы, которые горят зеленым, чаще всего сообщают о состоянии автомобиля.

Символы горят зеленым, когда активна определенная система автомобиля, например, круиз-контроль или система эковождения. Часто, когда багажник, дверь автомобиля или люк в крыше открыты или неплотно закрыты, загораются соответствующие символы, чтобы уведомить водителей, которые могут не знать об этом.

Желтый для безопасности

Желтые огни указывают на проблемы с безопасностью, сигнализируя водителям о необходимости быть осторожными или осознавать потенциальную проблему. Хотя проблемы не обязательно требуют немедленных действий, желтые световые символы являются рекомендательным предупреждением о том, что транспортное средство следует проверить в то время, когда это безопасно.

Водители уведомляются о низком давлении в шинах и неисправности системы контроля выбросов с помощью предупредительных индикаторов TPMS и MIL. Когда дороги обледенелые или скользкие, символ ESC начнет мигать, указывая на то, что система автоматически активировалась для отслеживания условий движения. Если символ ESC загорается и продолжает гореть, это означает, что система может работать неправильно, и рекомендуется проверить ее в авторизованном сервисном центре.

Красный означает осторожность

Красный свет означает, что в автомобиле возникла серьезная проблема, например, низкий уровень жидкости или проблемы с двигателем. Если на приборной панели загорается красный свет, почти всегда рекомендуется сразу же остановиться и решить проблему. Если вы не можете остановиться, ведите машину с максимальной осторожностью.

Проблемы с электрической системой зарядки автомобиля или температурой двигателя являются серьезными проблемами, которые будут иметь долгосрочные последствия для вашего автомобиля, если их не решить должным образом. Основное предупреждение будет выдано, когда в вашем автомобиле заканчивается жидкость или если требуется дополнительное техническое обслуживание. Чтобы устранить красные предупреждения о проблемах, рекомендуется доставить автомобиль в авторизованный сервисный центр Kia.

Когда вы включаете зажигание, первое, что вы замечаете, это то, что на мгновение загораются все контрольные лампы. Автомобили Киа всегда запрограммированы на самостоятельную проверку работоспособности всех индикаторов. Эти самопроверки гарантируют, что водители всегда будут хорошо информированы и в курсе состояния своих транспортных средств.
