Установка ксенона на ВАЗ 2110 в домашних условиях — инструкция + фотоотчет

Сегодняшняя статья будет посвящена головному свету. Я расскажу вам о том, как установить ксенон на ВАЗ 2110 своими руками. То есть, благодаря данному фотоотчету вы сможете самостоятельно прокачать фары своей «десятки».

Данная работа не отличается какой-либо сложностью и вполне под силу среднестатистическому автолюбителю.

Те, кто подумал, что сегодня мы будем устанавливать «синенькие лампочки», которые прикольно светятся, скажу, что это не так, никакого псевдоксенона. Мы будем устанавливать оригинальные полноценные ксеноновые лампы. Углубляться в историю происхождения ксеноновых ламп не буду, для этого существуют поисковые системы, кому надо, тот найдет. Сегодня мы будем говорить о том, как установить это чудо техники на наш ВАЗ 2110.

Установка ксенона на ВАЗ 2110 — пошаговая инструкция

1. Первым делом нужно снять фару. Чтобы сделать это вам нужно:

  1. Обесточить автомобиль, для этого снимите «минусовую» клемму с аккумулятора.
  2. После этого отключите разъем питания блок-фары.
  3. Используя ключ, открутите два верхних болта крепления блок-фары.
  1. Снимите декоративную решетку радиатора и открутите нижний крепежный болт.
  2. Поддев отверткой декоративную накладку, сдвиньте ее ближе к середине, затем полностью вытяните чтобы не мешала.
  3.  Используя торцевой на «10», открутите гайку крепления блок-фары к кронштейну, затем достаньте саму блок-фару.
  4. Поддев фиксатор цилиндра гидрокорректора отверткой, поверните, а после достаньте его из корпуса фары.
  5.  Снимите «поворот», для этого нужно открутить два болта.
  6. Теперь когда ничего не мешает можно достать лампу и установить ксенон на ВАЗ 2110.

Установка требует наличия кое-каких деталей, к примеру вам потребуется 4 разъема типа «мама» (2 с простым креплением, 2 с крепежом под толстый провод).

Как установить ксенон на ВАЗ 2110 — установка и подключение

1. Когда фара снята и лампа извлечена, отрежьте ножом желтый и коричневый провода. Желты провод — «плюс», коричневый — «минус». Вам нужно зачистить ножом или плоскогубцами эти провода.

2. Круглогубцами нужно обжать два коричневых провода и «маму» под толстый провод, после все как следует заизолируйте.

3. Повторите все те же действия по отношению к желтым проводам. Только теперь вам нужна будет «мама» под тонкий провод.

4. Я устанавливал свой ксенон в фары «Киржач», стали они без каких-либо проблем. Если же у вас установлены «Бошовские» придется помучиться. Используя подручные материалы и приспособления, вам нужно будет расширить отверстие для того чтобы в него стала ксеноновая лампа. Будьте внимательны, слишком большое отверстие может все испортить.

5. Дрелью нужно просверлить отверстие диаметром ~23 мм, затем протянуть через него проводку.

6. Установите ксеноновую лампу в цоколь, в подготовленное для этого отверстие. Затем закрепите саму лампу.

7. Соедините «мамки». Будьте бдительны и предельно внимательны, если вы перепутаете «плюс» с «минусом» вы можете вывести из строя ксеноновые лампы, а также блоки розжига.

8. Мало установить ксеноновые лампы, нужно еще подключить их к блоку розжига. Детальная инструкция расположена на фото ниже.

9. Теперь можете подключить «минусовую» клемму и проверить как работает ваш «самопальный» ксенон.

Не знаю как у вас, а у меня лично все прошло «как по нотам». Включив ближний свет, я увидел долгожданный яркий синий свет. Радости не было предела, надеюсь и у вас все вышло.

Когда установка ксенона завершена, повторите все вышеописанные действия по отношению ко второй фаре. Сборка производится в обратном порядке. Закрепите блоки розжига в сухом и чистом месте.

Внимание!!! После того как вы установите ксеноновые лампы ОБЯЗАТЕЛЬНО произведите регулировку фар, как это сделать написано здесь. Уважайте других участников дорожного движения, которые могут быть ослеплены ярким слепящим светом, который будет светить не на дорогу, а прямо им в глаза. Помните, ослепление может стать причиной серьезного ДТП.

&nbsp

поломки и особенности выбора оптики

В любом автомобиле оптика играет важную роль, поскольку именно от качества освещения дорожного покрытия в темное время суток зависит безопасность водителя. Соответственно, из-за этого многие автолюбители меняют фары, чтобы обеспечить более лучшее освещение. Подробнее о том, какими неисправностями обладают заводские фары на автомобиле ВАЗ 2110 и какие фонари лучше выбрать, узнайте из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Схема и устройство оптики на «Десятке»

Перед тем, как мы расскажем, как осуществляется модернизация и доработка фар, какие фары лучше выбрать для ВАЗ 2110, чтобы огонь оптики хорошо освещал дорогу, поговорим об устройстве. По стандарту фары на ВАЗ 2110 могут устанавливаться от производителей Bosch или Киржач. Фары для ВАЗ Киржач оснащаются линзой ближнего освещения отражателем для дальнего света. Что касается устройства фары ВАЗ 2110 Bosch, то в данном случае оригинал оборудуется отражателями в обоих случаях.

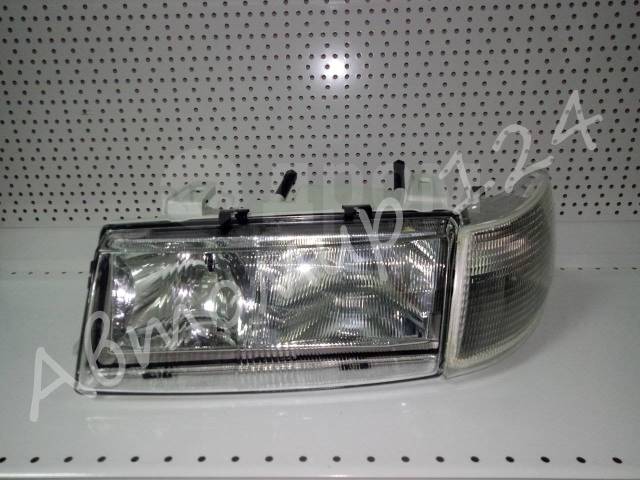

1. Устройство российского производства Киржач 2. Немецкая блок-фара Bosch

Характерные неисправности фар

Теперь вкратце расскажем о неисправностях. В соответствии со схемой работы, фары Бош ВАЗ 2110 или Киржач функционируют по одному принципу. То же самое касается других элементов оптики, будь то поворотники на ВАЗ 2110, противотуманные фары Bosch, ДХО на ВАЗ 2110 или стоп-сигналы.

Итак, какие неисправности характерны для оптики:

  1. Задние фонари ВАЗ 2110 перестали работать. Поскольку эти лампочки включаются при активации задней передачи, причин их отказа может быть несколько. Это проводка, неработоспособность самой лампы, а также выход из строя датчика заднего хода. Если перестали работать сразу две лампочки, то не нужно сразу же разбирать задние фонари на ВАЗ, необходимо произвести проверку работоспособности датчика.
  2. Не работают габаритные огни или габариты в поворотниках ВАЗ 2110. В этом случае нужно проверить реле и предохранитель, расположенные в блоке. Если проблема заключается не в них, то проверяйте проводку и сами лампы.
  3. Отказываются работать ходовые огни на ВАЗ 2110. Также следует проверить работоспособность предохранителя и проводки с лампочками. Но если кроме ДХО, все другие фонари работают, не лишним будет произвести диагностику подрулевого переключателя.
  4. Не работают стопы. В последнее время владельцы «десяток» ставят в стоп сигналы так называемые фонари клюшки. Клюшки называются так потому, что стекло на них выполнено в виде хоккейной клюшки. И часто бывает такое, что стопы не включаются после замены оптики. Если вы меняли фонари, то в первую очередь следует проверить качество всех соединений, работоспособность лампочек стоп сигналов. Если с ними все в порядке, ищите проблему в проводке.
  5. Не работает только дальний или только ближний свет или и тот, и другой. Если вся оптика работает нормально, но не функционирует только дальний или ближний свет, сначала проверьте лампы. Дальше по схеме — проверяется проводка, качество контактов, предохранители. Если все составные элементы работают, необходимо произвести диагностику подрулевых переключателей. Возможно такое, что при включении того или иного освещения на схеме переключателя отходит контакт.
  6. Если у вас установлен ксенон на ВАЗ 2110, то причина неисправности может заключаться в выходе из строя блока розжига.

Предлагаемые варианты

Как сказано выше, для автовладельцев «десяток» рынок предлагает только два варианта фонарей — отечественного производства Киржач и оригинальные фары Бош ВАЗ 2110. Разумеется, большинство потребителей отдает предпочтение продукции немецкого производства, особенно, если учесть, что ее стоимость ниже, чем российской оптики (автор — канал Aleks B).

Какие фары лучше?

Перед тем, как снять и установить новую оптику, давайте разберемся в том, какому производителю отдать предпочтение. Несмотря на то, что продукция немецкого производства всегда славилась качеством, в реальности отечественные специалисты рекомендуют ставить на «десятки» фонари Киржач.

Давайте разберемся, почему это так:

  1. Понятное дело, что предназначение фонарей заключается в обеспечении лучшей видимости дорожного покрытия при езде ночью, при этом они не должны слепить водителей, движущихся навстречу. Эти функции нормально выполняют и устройства Киржач, и Bosch.
  2. На фонарях российского производства есть линза для ближнего освещения, и отражатель — для дальнего. Что касается фонарей немецкого производства, то они оснащаются двумя отражателями. Уровень освещения дорожного покрытия в целом идентичный в обоих случаях, но Bosch светят на порядок ярче.
  3. В любом случае линзы лучше, чем отражатели, поскольку они позволяют обеспечить более четкую линию светового потока. Кроме того, их эксплуатация позволяет использовать ксенон.
  4. Судя по отзывам наших соотечественников, фонари Bosch обладают более плохой засветкой, в частности, при ближнем освещении.
  5. Устройства немецкого производства имеют важную особенность — дорожное покрытие освещается на порядок лучше в пасмурную погоду и дождь, в отличие от Киржача. Это обеспечивается благодаря тому, что в их конструкции используется отражатель большего размера. Однако, из-за этой же особенности монтаж ксенона в Bosch будет невозможным.

Регулировка фар

Схема для настройки освещения

Вкратце о регулировке:

  1. Чтобы обеспечить правильную настройку, нужно заправить полный бак бензина, промыть фонари, накачать шины до нормы и положить в авто все, что в нем должно быть. Речь идет о запасном колесе, инструментах, огнетушителе и т.д. Автомобиль следует подогнать к ровному забору или стене, при этом поверхность, на которой машина стоит, также должна быть ровной. Стену нужно разметить так, как показано на фото.
  2. Авто поставьте в пяти метрах от стены.
  3. Включите освещение.
  4. Регулятор фонарей нужно поставить в положение 1.
  5. Настройте освещение так, как показано на схеме.

Видео «Замена оптики в 2110»

Подробная инструкция по этому процессу приведена ниже (автор — канал В гараже у Сандро).

 Загрузка …

свет, оптика – по хорошей цене! Всегда в наличии!


Свет и оптика для автомобилей

Для каждого автомобиля необходима оптика. Она бывает разных видов, формы и цвета. Свет очень важен для вашего автомобиля. Он освещает дорогу в ночное время суток, а так же в дневное время помогает привлечь внимание и избежать не предвиденных ситуаций. Оптика помогает сохранить лампы, и улучшить качество освещения. Бывают такие виды оптики как:

  • Галогенная;
  • Светодиодная;
  • Ксеноновая;
  • Лазерная.

Галогенная оптика очень старая. Это самый бюджетный вариант. Срок службы у таких ламп не велик. У них много минусов, таких как: не позволяет отчетливо видеть боковые стороны дороги и плохо освещает саму дорогу в пути.

Светодиодную оптику очень часто берут, так как она хорошая освещает дорогу и экономична в электропотреблении, не сложна по конструкции.

Ксеноновая оптика популярна тем, что высокая дальность света. Из-за этого ее часто покупают. Срок службы у таких ламп достаточно долгий, но при работе достаточно нгреется.

Лазерная оптикапохожа на ксеноновую оптику. У неё так же высокая дальность света, греется меньше, но очень сложная система управления.

Купить свет и оптику на автомобиль

Купите в нашем интернет магазине vaz-lada.com свет и оптику по доступной вам цене. Доставку мы вам гарантируем. Можно выбрать оптику различного вида и назначения. Мы вас всегда ждем в нашем интернет магазине vaz-lada.com! Вас ожидают приятные скидки и акции.

Дополнительный свет
ДХО и Противотуманные фары
Корректор фар
Ксенон
Модули и линзы
Модульная оптика
Омыватели фар
Поворотники
Разное
Фары
Фонари

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), рейтингу (возр | убыв)

<< пред   1   …  17   18   19   20   21   22   23   24   след >>





Фары ВАЗ 2110 (2112) — замена и схема подключения передних, противотуманных, задних фонарей

ВАЗ 2110 — четырехдверный седан с передним приводом, разработанный на АвтоВАЗе. Проектирование началось в 1983 году, первые машины увидели свет в 1995 году, а серийное производство было налажено еще годом позже. Выпуск комплектации продолжался по 2007 г. Сегодня «Жигули» 2110 — один из самых распространенных автомобилей в России и СНГ. Ниже мы рассмотрим ряд особенностей и нюансов по теме «фары ВАЗ 2110» и все, что с ними связано.

Причины замены фар на ВАЗ 2110

У этой модели периодически ломаются осветительные приборы — нет ближнего света, недостаточная яркость или фонари просто не горят. После нескольких лет эксплуатации автолюбители отмечают выход из строя штатного гидрокорректора заводской оптики. Виной тому резкие минусовые перепады температуры, низкое качество уплотнителей приборов. Корректоры теряют рабочую жидкость и нуждаются в замене. В редких случаях — менее 10 % — отмечается заводской брак штатных заслонок и блока.

Что лучше

Одним из вопросов, которым задаются владельцы 2110, — какие фары лучше выбрать для этого транспортного средства. Для ВАЗ 2110 штатно предусмотрены только «Бош» и фары «Киржач». Если рассматривать вторичный рынок — какие фары подходят от иномарки?

В этой комплектации авто используются следующие типы изделий:

  • в виде моноблока;
  • с использованием линз;
  • модульные;
  • черные;
  • хромированные;
  • тонированные.

Чтобы не путать, какой цоколь в фарах ВАЗ, можно обратиться к документации изготовителя. У автомобилей стоит стандартный цоколь Н1. Выбирая новые блоки, нужно ориентироваться на эту особенность.

Какие выбрать

Отечественные фары Киржач

Компания «Автосвет» выпускает фары на ВАЗ «Киржач». Стандартная комплектация фарного блока:

  • стекло;
  • отражатель;
  • гидрокорректор;
  • пружины гидрокорректора;
  • линзы в комплекте;
  • шторки;
  • лампы штатные с цоколем Н1;
  • винты крепежа.

Главное преимущество российской модели — доступная цена. К дополнительным преимуществам относят:

  1. Доступны в любом магазине России.
  2. Обеспечивают хорошую видимость в темное время суток.
  3. Улучшенная яркость.
  4. Возможность установки ксенона.

Из минусов иногда отмечают не очень четкое свечение и необходимость дополнительно регулировать ДХО.

Фары производства Bosch

Осветительные приборы от известной немецкой фирмы входят в линейку штатной оптики ВАЗ, рекомендуются в качестве замены. Преимущества:

  1. Расширенная поверхность отражателя (фары «Бош» хорошо светят в плохую погоду).
  2. Оптимальная яркость освещения.
  3. Меньшая на 10–20 %, чем у Киржача, цена.

В остальном отмечаются только минусы, особенно по сравнению с отечественными изделиями:

  1. «Бош» лишены возможности тюнинга (например, на них проблематично установить ксеноновую оптику).
  2. Ближний свет отличается худшей засветкой.

Срок эксплуатации аналогичен российской модели.

Установка и подключение фар на ВАЗ 2110

Монтаж дополнительного освещения обеспечивает хорошее освещение дороги в метель и дождь. Штатная оптика ВАЗ 2110 не обеспечивает надлежащего светового луча, необходимо всегда устанавливать дополнительный свет. Как установить противотуманные фары самостоятельно: снять заглушки с переднего бампера и закрепить ПТФ с помощью рамок.

В дальнейшем схема подключения довольно проста:

  1. Подключение ПТФ на штатной проводке, которая протягивается из-под торпеды в пространство под капотом.
  2. Найти колодки для подключения в переднем бампере (они рядом с заглушками гнезд).
  3. Снять плюс с автомобильного аккумулятора.
  4. Внизу слева от колонки руля найти монтажный блок-реле и предохранителей. Открыть его.
  5. При помощи отвертки извлечь блок.
  6. Найти выводы предохранителей F4 и F14.
  7. На концы проводов одеть медные разъемы и вставить в штекеры.

Ремонт

Устройство фары несложное, некоторые виды ремонта автолюбитель вполне может провести самостоятельно по шагам. Разборка фонарей ВАЗа:

  1. При помощи ножа снимают стекло.
  2. Отверткой откручивают болты отражателя.
  3. Сзади вынимают все провода и пружину гидрокорректора.
  4. Потянув на себя, извлекают модуль.

После 3–5 лет задние огни, как и передние, требуют капитального ремонта или полной замены. Как заменить фару ВАЗ 2110:

  1. Отсоединить минус от аккумулятора.
  2. Открутить решетку радиатора от авто.
  3. Открутить болты крепления блока.
  4. С обратной стороны найти колодки проводов и отсоединить их.
  5. Извлечь гидрокорректор.
  6. С наружной стороны фарного блока снять накладку.
  7. Открутить сам блок, снять его с автомобиля.

Ремонт гидрокорректора также можно провести самостоятельно. Блок — уязвимая деталь головной оптики ВАЗ 2110. Алгоритм следующий:

  1. Демонтировать фару.
  2. Достать из нее лампочки.
  3. Вытащить стекло (закреплено на герметик).
  4. Снять пружину с отражателя.
  5. Вынуть отражатель.
  6. Определить изношенную деталь и заменить ее.

Чаще всего поломка заключается в треснувшей пластмассовой части детали либо в лопнувшей пружине. Сборка ведется в обратной последовательности.

Модернизация фар на ВАЗ 2110

Фары типа «Киржач» могут быть модифицированы для улучшения осветительных свойств. Как улучшить свет:

  1. Снять стекло при помощи ножа (оно закреплено герметиком).
  2. Убрать отражающую прокладку.
  3. Линзу отодвинуть на 0,15 см в сторону отражателя.

Вариант модернизации: на токарном станке немного уменьшить модульное кольцо. Такой тюнинг позволит оптике светить ярче.

Кроме этого, возможна следующая доработка фар:

  1. Изменение формы отражателя. Для увеличения ширины пучка света необходимо сжать отражатель по вертикали. Кроме отражателя, необходимо изменить и форму крепления, сделать его овальным, например, уперев деталь в пол, согнуть до необходимой формы.
  2. Улучшение освещения через замену и установку новой шторки. Сделать шторку из жести и закрепить на отражателе модуля. Граница шторки должна располагаться посередине. После установки шторки необходима регулировка блока.

Производя те или иные изменения и модификации передних фар, важно помнить не только о качестве и яркости света, но и о безопасности. Если вы плохо разбираетесь в ремонте, лучше поручите это профессионалам.

Как выбрать фару на ВАЗ 2110

На сегодняшний день тюнинг автомобилей становится все более популярным. Особенно это актуально для отечественных ВАЗов. Меняя основные фары на ВАЗ 2110, некоторые автовладельцы задумываются об установке противотуманных фар. Такая вещь не только улучшает световые качества железного друга ночью, но и днем ​​подчеркивает его неповторимый дизайн. Несмотря на эти преимущества, не каждый водитель устанавливает на ВАЗ 2110 противотуманные фары. Одна из причин — высокая стоимость установки.

Часто для своего подключения сервисные центры требуют от водителей 2-3 тысячи рублей. Но обладая определенными знаниями, вы можете установить их самостоятельно и сэкономить много денег. А чтобы туманы не только качественные, но и недорогие, нужно научиться правильно их выбирать. О том, как правильно выбрать основные и противотуманные фары, мы расскажем в этой статье.

Какие фары лучше на ВАЗ 2110

На данный момент автомобили ВАЗ десятой модели комплектуются фарами двух марок:

  • Лампы отечественной марки «Кризач» (их стоимость порядка 2500-2800 рублей).
  • Немецкий производитель «Бош» (цена немного ниже — от 2200 до 2400 рублей).

Какая из двух марок лучше

Ближний свет является основой каждой фары. Многие автовладельцы используют этот свет в дальних поездках, так как он меньше ослепляет встречных водителей и, соответственно, снижает риск аварий. Продукция фирмы «Киржач» оснащена линзой ближнего света, а дальний конец снабжен отражателем. У немецкого аналога в обоих случаях есть отражатели (яркость больше, но подсветка такая же).Объектив имеет большие преимущества перед рефлектором: более четкая световая линия, возможность установки ксенона и так далее. Судя по отзывам, у немецких фонарей более слабый свет в ближнем режиме. Но у фар на ВАЗ 2110 марки «Бош» есть один плюс — для работы в дождливую и пасмурную погоду лампы этой марки обеспечивают более точное освещение, чем «Киржач». А все из-за большей поверхности отражателя под ближним светом. Но про ксеноновые линзы лучше забыть. Во всем остальном отечественный производитель выигрывает.Собственно, из-за этого немецкая продукция стоит дешевле отечественной. Как видите, не всегда импортные фары лучше наших. И, отвечая на вопрос, какая фара лучше, мы можем посоветовать руководствоваться принципом: «Русские фары для русской машины». У ламп марки «Кризач» плюсов больше, чем у зарубежного «Бош».

Установили дорогую фару, но она ничего не светит. Что делать?

Некоторые драйвера при некачественном освещении все списывают на брак или подделку.Но на самом деле это не так. Чтобы лампы светили как можно лучше, правильного выбора производителя недостаточно. После их установки нужно внести коррективы. В этом случае лучше довериться профессионалам СТО. Но если у вас есть определенные навыки, вы можете сделать это самостоятельно. Для этого не требуется дорогостоящее оборудование. Правильно настроенные фары на ВАЗ 2110 обеспечат вам долгую и безотказную службу.

Лампы ближнего света ВАЗ-2110: виды, выбор, замена

В правилах дорожного движения любой страны теперь есть пункт, обязывающий водителей даже днем ​​ездить с включенными фарами ближнего света или дневными ходовыми огнями.На ВАЗ-2110 ДХО отсутствуют. А заводские фары работают не очень хорошо. Плохой ближний свет — неудобство для водителей и одна из причин аварий с участием пешеходов. Заводские лампы ближнего света ВАЗ-2110 светят так, что на темных дорогах не всегда видно пешеходов. Водители стараются заменить штатные лампочки на альтернативные. Давайте разберемся, какой должна быть хорошая лампочка ближнего света для ВАЗ-2110 и какие виды этой продукции существуют.

Родная оптика

Лампы ближнего света ВАЗ-2110 — одно из основных звеньев в блоке фары на этой модели. Кроме нее, автомобиль оборудован элементом дальнего света. Также отечественная «десятка» комплектуется противотуманными фарами и различными фарами. Но качество их света тоже далеко не идеальное.

Лампочки устанавливаемые производятся на заводе «Автосвет» в г. Киржач. Это галогенные продукты. Они не отличаются высокой светоотдачей, продаются по умеренным ценам, не слишком прочны.

Сейчас есть большой выбор самых разных фонарей, а штатные элементы можно заменить любыми вариантами.Современный рынок предлагает более совершенные галогенные лампы Philips, светодиодные лампы ближнего света и ксеноновые модели. О последнем поговорим подробнее.

Ксеноновая фара

Эти лампы за последние 10 лет, а именно так много используются, успели покорить сердца большинства владельцев иномарок и отечественных автомобилей. На рынке представлен большой ассортимент лампочек. Ксеноновые продукты имеют гораздо более высокую яркость, чем традиционные галогенные лампы. Среди минусов — сложности в процессе установки, необходимость покупки и установки блока розжига. Цена набора начинается от полутора тысяч рублей без установки.

Ксеноновая лампа обеспечивает значительно лучшую видимость для водителя автомобиля и, таким образом, повышает уровень безопасности. Мощность светового потока такой оптики будет в 2,8 раза выше, чем у галогенной. При этом потребляемая мощность в полтора раза меньше. Ксеноновый свет максимально приближен к естественному свету (не имеет видимой желтизны). Срок службы таких газонаполненных изделий в 5 раз больше ресурса обычной лампы.Такой свет не только повышает безопасность, но и привлекает внимание других участников дорожного движения. И еще одно преимущество — фара светит чисто белым, а не желтым светом. Отталкивает машину от ручья.

Галогенные лампы

Они также широко распространены. Продукция идеальна для использования в тумане. Низкая цена делает их доступными каждому. Существенный минус такого света — плохое освещение дороги. Но есть производители, которые делают качественные и яркие лампочки для автомобилей. Лампочка — это колба из кварцевого стекла. Внутри находится инертный газ. Это пары галогенов. Лампа в процессе работы может сильно нагреваться, а кварцевое стекло лучше всего выдерживает работу в таких условиях. На рынке представлено огромное количество видов этих лампочек.

Различают их по основанию. Лампы ближнего света ВАЗ-2110 необходимо оборудовать цоколем х2. Также в продаже есть такие товары, как h5. Также они используются в ближнем свете. Галогенная лампа питается от 12 В, а номинальная мощность 55 Вт.Что касается четкости и яркости светового потока, то эти характеристики зависят от цветовой температуры конкретной лампочки. Максимальная производительность 5000 К.

Лампы накаливания

Эти продукты ничем не примечательны и не имеют особых преимуществ. Эти лампочки для автомобилей устанавливались ранее в процессе сборки автомобиля на заводе. По техническим характеристикам изделие типа накаливания значительно уступает даже галогеновому, но этого вполне достаточно для обеспечения минимальной безопасности водителя и его пассажиров. Не рекомендуется ездить с такими лампочками на высокой скорости.

Светодиодный свет

Наряду с ксеноном и галогеном на ВАЗ-2110 продаются еще и светодиодные лампы (в том числе ближнего света х2). Главное преимущество — они яркие. Светит лучше ксенона. Также автомобилисты отмечают высокий срок их службы — он составляет от 5 до 10 тысяч часов. Например, хорошая галогеновая лампа будет гореть не более 500, а ксеноновая лампа может проработать до 2500 часов.

Также светодиоды имеют низкое энергопотребление.Показатель не превышает 3,5 Вт, тогда как для галогенной лампы требуется 55 Вт. Расход ксенона — 35. С помощью светодиодов мастера создают так называемые адаптивные фары головного света, что в принципе невозможно с галогенными лампами, а использовать ксенон будет очень сложно и дорого. Еще одно преимущество светодиодов — это излучение, близкое к естественному свету.

Недостатки есть, но их немного. Качественные светодиодные лампы ближнего света ВАЗ-2110 достаточно дороги, а те, что стоят недорого, не отличаются высоким качеством и долговечностью. На рынке много китайских товаров, которые не отличаются высоким качеством. Светодиоды не обслуживаются. Если они вышли из строя, то необходимо заменить весь блок лампы. Дизайн изделия довольно сложный, и в процессе работы он очень горячий.

Но специалисты говорят, что толку от светодиодной лампы мало. Не обольщайтесь рекламой, в которой говорится о сверхяркости. Лабораторные испытания показывают, что лампа ближнего света ВАЗ-2110 (цоколь h2 или h5), установленная в фаре, не оснащенной адаптивной системой, светит даже хуже, чем галогенная лампа.

Мощность диодных изделий составляет 30 Вт. Световой поток 3600 К, ресурс в среднем пять лет. Цена начинается от четырех тысяч рублей за пару. Чем меньше мощность изделия, тем хуже качество освещения. Специалисты не рекомендуют устанавливать дешевые изделия (китайские лампы ближнего света х5 и х2). Светодиодный светильник яркий, но не так хорошо, как его аналоги.

Обзор популярной галогенной продукции среди владельцев ВАЗ-2110

Владельцы этих моделей автомобилей общаются на специализированных форумах, где составляют различные рейтинги лучших ламп. Стоит рассмотреть самые популярные варианты.

Philips Vision

Эти продукты обеспечивают на 30% больше света, чем стандартные галогенные модели. К тому же эти лампочки Philips во много раз превосходят обычные по качеству и износостойкости. Часто эти изделия устанавливаются на автомобили при сборке, что является показателем качества. Для автомобилей ВАЗ-2110 эта лампа имеет наилучшее соотношение цены и качества, считают автомобилисты.

Philips VisionPlus

Это доработанная фирма, обычная «Вижн».Лампа освещает дорожное покрытие на целых 60% лучше. Изделие в технических характеристиках имеет более высокую светоотдачу.

Лампа Philips X-treme Vision

Это самый мощный компонент в этой серии.

Световой поток здесь увеличен на 100% по сравнению с обычной галогенной лампой. Луч света действительно яркий и даже проникает сквозь туман.

Osram Night Breaker Plus

Лампа Osram освещает проезжую часть на 90% ярче стандартной. Кроме того, светильник на 10% белее, чем в стандартной модели. За счет этого до 35 метров увеличивается видимость проезжей части. Срок службы такого изделия на 50 процентов выше обычного.

Philips Diamond Vision 5000K

Светильник на 20% ярче штатной лампы в оптике автомобилей ВАЗ-2110.

Ближний свет с этой лампой максимально приближен к естественному дневному свету. По цене выше всех других решений технические характеристики этой марки также в несколько раз выше.Изделие отличается отличным качеством сборки и длительным сроком службы.

Осрам холодный синий

Эта лампочка Osram имеет высокую цветовую температуру, которая составляет 5000 К. Автомобилисты говорят, что световой луч очень белый и яркий. При этом глаза водителя совершенно не устают, а освещение проезжей части находится на высоте. Встречным водителям лампа не слепит, что тоже немаловажно.

О выборе светодиодной продукции

Выбор действительно качественных светодиодных ламп на современном рынке невелик. Это все те же бренды, которые производят галогенные лампы:

Есть и отечественные производители, например «Маяк».

Эксперты провели серию независимых тестов, в ходе которых им удалось составить определенный рейтинг. В ходе испытаний были проверены все параметры. Итак, лучшие показатели для продукции Osram и Philips. Это ожидаемый результат. На втором месте — продукция отечественной компании «Маяк». Но при установке светодиодных ламп необходимо учитывать, рассчитана ли оптика на такое изделие.Если фара сделана для работы с галогеновыми породами, то все преимущества, которые есть у лампы, исчезнут. Есть смысл купить такой же «галоген», но с более высокими характеристиками.

Заключение

Итак, мы рассмотрели лампы ближнего света ВАЗ-2110 на автомобильном рынке. Как лучше? Только брендовые. Предпочтительнее галоген. Ксенон при неграмотной установке ослепит драйверы, а светодиод не сможет показать все, на что они способны, из-за характеристик оптики (на «десятках» стекла фар гофрированные).

Как отрегулировать настроенные фары на ВАЗ 2110. Улучшение характеристик и внешнего вида. Установка биксеноновых линз

Необходимость подробного обсуждения проблем, возникающих при настройке «ВАЗ 2110», а точнее его внешних оптических устройств, обусловлена ​​наличием некоторых особенностей этого процесса. Как правило, он (тюнинг) включает в себя несколько основных направлений: доработка (замена) существующих элементов конструкции, установка новых, а также совмещение первых двух между собой.

Тюнинг «ВАЗ» 2110, фары которого, точнее их конструкция, позволяет сделать это самостоятельно, каждый автомобилист способен произвести, в соответствии исключительно со своими дизайнерскими приоритетами и собственным вкусом.

Тюнинг ВАЗ с заменой лампочек

Смысл, вложенный в тюнинг фар данной модели ВАЗ, заключается не только в улучшении внешнего вида автомобиля, но и в оптимизации работы штатных осветительных приборов, качество которых ( как, впрочем, и на моделях 2111, 2112) оставляет желать лучшего. Особенно много нареканий со стороны отечественных (и не только) автомобилистов связано с электрическими лампами, установленными производителем. Единственное эффективное решение этой проблемы — их замена на электрические лампы, образующие световой луч, который отличается повышенной яркостью и интенсивностью.

Самые популярные у любителей тюнинга фар электрические лампочки

Современные производители электротехнической продукции могут предложить отечественным любителям «ВАЗ 2110» широкий выбор типов автомобильных электроламп, каждый из которых имеет определенные достоинства и недостатки:

  • Галоген … Основными преимуществами автомобилисты считают широкий выбор типоразмеров, длительный срок эксплуатации и приемлемую для большинства стоимость. Однако такие недостатки, как высокая энергоемкость, особенности монтажа и эксплуатации, стремительно сокращают число своих приверженцев среди автомобилистов.
  • Ксенон. № Несмотря на очевидные преимущества электрических ламп этого типа (высокая интенсивность светового луча, низкое энергопотребление, экологическая безопасность, близость луча к спектру дневного света) их широкое применение ограничено рядом недостатков. Это и довольно высокая стоимость, и необходимость в оснащении автомобиля специальным блоком управления (контроллером). Однако основной причиной частого отказа от использования ксенона называют повышение риска ослепления водителей встречных автомобилей, что, собственно, и стало причиной запрета их использования ГИБДД.
  • Лампы типа «GT» … В них гармонично сочетаются большинство преимуществ перечисленных выше электрических ламп, что вполне логично для стабильного роста их популярности, в том числе для проведения такой операции, как тюнинг 2110 фары.

Итак, проводим настройку внешних осветительных приборов «ВАЗ 2110» с использованием ламп «GT».

Применение лампы «GT» в тюнинге

Понимание широты возможностей настройки, предоставляемых указанными выше лампами, заключается в тщательном рассмотрении их технических и эксплуатационных характеристик:

  • Температурный коэффициент свечения, Кельвин — 4000-5000.
  • Максимальная световая отдача,% — 45-50.
  • Увеличенная колба из кварцевого стекла в хромированном корпусе.
  • Длинная спираль.

Электролампы «GT» достаточно широко распространены в торговых сетях, что позволяет автолюбителю, решившему произвести настройку внешних осветительных приборов, без особых усилий приобрести их (лампы).

Тюнинг фар на ВАЗ 2110 в стиле а-ля «ангельские глазки»

Еще один из самых распространенных способов тюнинга фар ВАЗ «десятки» — изготовление импровизированной копии «ангельских глазков».

Оборудование и материалы

Для проведения такой настройки на фарах ВАЗ 2110 потребуются подготовительные мероприятия, заключающиеся в обеспечении рабочего места следующими материалами и инструментами:

  • шприц медицинский объемом 5 кубических сантиметров;
  • кисть малярная;
  • нож канцелярский;
  • емкость для краски;
  • автомобильная двухкомпонентная белая эмаль;
  • с синей тонирующей краской.

Инструкция по эксплуатации

Автомобилисты, ранее выполнявшие аналогичные работы, рекомендуют использовать совершенно новые фары, так как техническое и эстетическое состояние используемых внешних осветительных приборов, как правило, не соответствует основным задачам тюнинга.

  1. Демонтаж фары … Освобождаем защелки-защелки из зацепления (по три внизу и вверху). Канцелярским ножом разрежьте (по кругу) слой герметика, расположенный между стеклом и пластиковым корпусом фары.Очень важно полностью прорезать герметик, так как при поверхностном разрезании стекло не отделится от корпуса. Откручиваем винты крепления отражателей (декоративные), что позволяет демонтировать линзовый модуль. Снимите модуль объектива и снимите объектив.

Внимание! Для предотвращения попадания частичек краски на зеркало отражателя, развернув катаные втулки.

  1. Приготовление раствора для краски . .. Соедините 5 миллилитров белой эмали с количеством красителя, необходимым для образования светло-голубого цвета, и 1 миллилитром отвердителя эмали.Тщательно перемешайте до получения однородной смеси.
  2. Полученной краской закрасить внутренние поверхности элементов и оставить сохнуть.

Тюнинг фар 2110 имеет несколько «профессиональных секретов», помогающих создать не только красивый, но и оригинальный, а иногда и эксклюзивный экстерьер. Предлагаем один из них.

Маленькие хитрости для тюнинга осветительных приборов ВАЗ своими руками

Процесс придания уникальности настройке осветительным приборам вашей «десятки» потребует дополнительных материалов, в частности, люминофора.Именно его свойства, близкие к свойствам фосфора, обеспечивающие свечение этого материала в темноте, используются для создания оригинального дизайна фар.

Крышка фары покрыта (по окружности) смесью люминофора и лака. Покрытие производится с двух сторон, после чего детали тщательно просушиваются и устанавливаются на прежнее место.

В результате автолюбитель получает осветительные приборы с шикарным и практически уникальным внешним видом.Такой тюнинг фар «2110» позволяет получить не только более светлый луч, но и декоративное освещение, очень напоминающее знаменитые «ангельские глазки».

Информация, представленная в этой статье, будет касаться разборки фары ВАЗ 2110. Зачем нужно разбирать фару? В моем случае я сделал это для того, чтобы вставить диодную ленту внутрь фары. Также он пригодится тем, у кого потеют фары. Причины могут быть разными.

Я не буду описывать в этой статье, как снять фару с ВАЗ 2110, так как подробную информацию об этом вы можете найти.

Что ж, приступим к самому процессу. Для того, чтобы разобрать фару ВАЗ 2110, нужно запастись терпением. Поскольку процесс синтаксического анализа прост, это может занять некоторое время.

Для начала разберемся, как разобрать фару ВАЗ 2110 (Киржач)

  1. Итак, первым делом снимаем стекло с фары. Считаю этот этап самым продолжительным и опасным. Опасно, потому что стекло можно разбить, если не соблюдать осторожность.

А) Вставляем отвертку или нож в край фары, между стеклом и пластиковым блоком.

Б) При этом появится небольшая щель, через которую можно вставить канцелярский нож и начать срезать герметик.

В) будьте осторожны, не торопитесь, не вставляйте отвертку слишком глубоко, иначе стекло фары просто треснет.

Г) Обходим ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.

E) Когда герметик немного порезан по всему периметру фары, можно аккуратно погрузить отвертку глубже в фару или вставить отвертку большей толщины.

E) И снова идем ножом по всему контуру. (Первой фарой поигрался 2 часа, со второй меньше, либо набрался опыта, либо там герметика стало меньше. Вторая поддалась мне через полчаса).

G) Когда стекло полностью снято, снимаем его с фары. Будьте осторожны, мое стекло зацепилось за хромированный пластик внутри фары. Затем он крепится за фарами тремя болтами. Поэтому, если это случилось с вами, подденьте его канцелярским ножом, чтобы он отцепился от стекла.

2. Снимите хромированную вставку. Для этого откручиваем 3 болта на задней части фары.

3. Если необходимо снять модуль фары и отражатель, снимите пружину через отверстие для гидрокорректора.

4. Теперь затяните регулировочные винты до упора, вставьте ручку отвертки и открутите регулировочные винты.

5. Теперь можно снять плату с пластикового корпуса фары.

Вот и все, теперь рассмотрим разбор фары ВАЗ 2110 (Бош) … С ней все намного проще.

  1. Стекло на фаре Bosch снимается очень просто, так как оно не заклеено герметиком. Отстегните фиксаторы фары.
  1. Снимите стекло.

3. Чтобы снять отражатель, отверните регулировочные винты и снимите колпачок, закрывающий лампу ближнего света, для этого подденьте ее отверткой с другой стороны.

Использование гидрокорректора фар в современных моделях ВАЗ позволило обеспечить подачу света под прямым углом вне зависимости от условий эксплуатации автомобиля. При загруженной задней части модели без гидрокорректора фары ослепляют водителей встречных машин. При этом дорожное покрытие менее освещено, что напрямую влияет на безопасность во время движения. Рассмотрим, как отремонтировать или заменить прибор самостоятельно.

Как выглядит гидрокорректор и из чего он состоит

Устройство регулирует угол светового потока в зависимости от положения кузова автомобиля.По форме регулятор напоминает длинную трубку, один конец которой расположен в салоне, а другой прикреплен к фарам. В состав гидрокорректора входят:

Здесь нет сложных деталей, небольшой ремонт можно сделать своими руками. Это не требует сложного инструмента и специальных навыков.

Принцип действия

Общий принцип работы прибора таков: исправный корректор устанавливает необходимое давление, тем самым удерживая осветительные приборы под нужным углом. Если световой поток направить ниже, давление в системе падает. Поршень опускает шток, меняется положение фар. Система должна быть герметичной, при утечке жидкости гидрокорректор не сможет выполнять свою функцию и потребуется ремонт с заменой некоторых деталей.

Когда нужна замена

  1. Если вы заметили, что регулировка не работает, нужно точно определить причину поломки. Чаще всего в системе происходит разгерметизация и протечки.рабочая жидкость … Это можно обнаружить при визуальном осмотре. Но если протечки нет, причина неисправности может быть в других деталях. Возможно, дело в самом прикладе, движение которого затруднено из-за загрязнения или деформации. Для измерения хода стержней необходимо предварительно снять цилиндры, длина хода должна быть 6-7 мм.
  2. Если ход в норме, значит поломка в других частях гидрокорректора. В модели ВАЗ 2110 это устройство неразборное, при выходе из строя одного из узлов потребуется его полная замена… В продаже есть наборы по разным ценам. Лучше не экономить и купить регулятор с качественными баллонами и трубками.
  3. Некоторые автолюбители рекомендуют попробовать отремонтировать гидрокорректор своими руками. Вам потребуется использовать подручные материалы: болты с резьбой, шайбы и хомуты. Это позволит сэкономить на покупке нового комплекта, но срок службы и надежность такой конструкции оставляет желать лучшего.

Совет: Чаще всего, если устройство выходит из строя, загораются одна или обе фары, и свет направляется выше, чем обычно.В этом можно убедиться, припарковав машину перед воротами гаража или перед плоской стеной.

Как отремонтировать свой аппарат

В процессе ремонта вам нужно будет самостоятельно изготовить некоторые детали и расходные материалы.

Инструменты

Из инструмента нужно подготовить:

  1. Отвертки.
  2. Станок металлообрабатывающий.
  3. Пластиковые дюбеля, служащие заглушкой.
  4. Шайбы.
  5. Анаэробный герметик.

Описание процесса ремонта с фото

Ремонт различается в зависимости от типа неисправности. В большинстве случаев заводские крепления фар заменяют на самодельные, также удлиняют шток цилиндра .

Как выдвинуть шток

Если вы хотите расширить дорожное освещение рядом с автомобилем, имеет смысл удлинить приклад. Это изменит положение фары. Вам понадобится пластиковый наконечник 7-8 мм.Рекомендуем использовать обычный дюбель подходящего диаметра. Его прикрепляют к верхушке стебля с помощью клея или герметика.

Инструкции по замене

Поскольку стоимость нового гидрокорректора составляет 200-300 рублей, большинство автомобилистов не устают от ручного ремонта. Для замены устройства нам потребуется:

  • Отвертка плоская;
  • Ключ с длинной головкой.

Первым делом снимаем старый гидрокорректор:

  1. Откройте капот и снимите рабочие цилиндры с внутренней стороны фар. Для этого просто поверните цилиндр против часовой стрелки до щелчка.

    Чтобы добраться до рабочих цилиндров, нужно открыть капот и опустить до точки крепления фары

  2. Снимаем цилиндры с отверстий.
  3. Заходим в салон и снимаем ручку управления. Он находится слева от руля. Чтобы снять его, потяните на себя, пока он не выйдет из зацепления.

    Снимите регулировочную ручку, потянув ее на себя

  4. Теперь у вас есть доступ к гайке, которой регулятор крепится к панели приборов.Снимите гайку накидным ключом.

    Крепежная гайка снимается гаечным ключом

  5. Нажимаем кнопку блокировки под гидрокорректором, чтобы открыть крышку и получить доступ к главному цилиндру.

    Нажмите кнопку, чтобы открыть крышку и получить доступ к главному цилиндру гидрокорректора

  6. Вытаскиваем шток через отверстие, а затем сам цилиндр.

    Протягивание главного цилиндра через отверстие

  7. Вытаскиваем трубки.

Совет: Если при снятии труб происходит заедание, нужно будет сжать крепежные хомуты под капотом или снять резервуар для воды.

Установка нового комплекта осуществляется аналогично, только в обратном порядке … Трубки из салона нужно пропустить через специальное отверстие, как показано на фото.

Протягиваем трубки через специальное отверстие в салоне

Видео: как заменить гидрокорректор фар на ВАЗ 2110 своими руками

Гидрокорректор фар позволяет плавно регулировать направление света, обеспечивает хорошую обзорность дорожного покрытия… При поломке данного устройства его легко заменить на новый, стоимость комплекта совсем небольшая. Перед ремонтом лучше провести визуальный осмотр и измерить ход штока — это поможет понять причину неисправности и устранить ее.

Многие автовладельцы отечественных автомобилей, столкнувшись с проблемами в фарах, пытаются самостоятельно отремонтировать эту деталь, либо установить дополнительные опции . .. Оптика на ВАЗ 2110, представленная в настоящее время на рынке, не только улучшит внешний вид авто. , но также значительно повысить безопасность вождения.

Предлагаемые разными производителями осветители могут вписаться в концепцию десятого семейства и выгодно подчеркнуть те моменты, которые делают автомобиль более привлекательным.

Найти качественную оптику для данной модели отечественного авто не так-то просто. Эти детали часто поступают на наш рынок из Китая и Тайваня. Особенно это касается. Они не отличаются качеством изготовления, а их долговечность по результатам испытаний уступает стандартным заводским экземплярам. Качественные осветители стоят недешево, но имеют длительный срок службы.

Их не нужно часто менять при покупке новых. Но если нет желания покупать новую оптику, можно внести улучшения в ту, которая есть в наличии. Вы можете сделать это самостоятельно, ведь эта работа не требует каких-либо специальных знаний или навыков.

Фары на ВАЗ 2110 различаются не только технологией, но и производителем.

Среди марок штатных фар:

  1. Фары Bosch (только рефлекторы, без линз),
  2. Киржач фары (с линзой и рефлектором).

Наиболее частые неисправности данной автозапчасти:

  • Поломка гидрокорректора, который лучше заменить на электрокорректор,
  • Дрожащий свет
  • Неправильная регулировка светового пучка.

Неправильная регулировка оптики из-за поломки гидрокорректора

Регулировка светового пучка возникает часто, особенно при сильно нагруженном багажнике автомобиля, когда свет направлен в глаза водителям, едущим на встречу.Если отражатель падает, а регулировка не работает, можно легко отремонтировать блок управления корректора фар ВАЗ 2110 своими руками. Пример процедуры ремонта представлен на оптике Киржач.

  1. Снимаем фары.
  2. Разбираем их: снимаем стеклянные и металлические зажимы (их всего 6).
  3. Срезать герметик ножом.
  4. Отрежьте П-образный выпуклый профиль на стекле.
  5. Выкрутите с задней стороны 3 самореза.
  6. Снимите бумажный отражатель.
  7. Рядом с отверстием гидрокорректора внутри осветителя находится пружина, которую необходимо снять.
  8. Проделаем те же действия с двумя пластиковыми розетками из двух «скруток», удерживающих рефлектор.

Шарик защелкивается в пластике, а металлическая шпулька — во второй канавке. Она не позволяет выкручивать настройку дальше, чем она сама. Если во время покрутить гидрокорректор, можно сломать металлическую защелку.Из пластика выскакивает шарик и фара «падает». Весь ремонт будет заключаться в замене сломанной металлической детали на сантехническую прокладку, по которой не видно, когда регулировка достигла крайнего положения. В итоге снова можно крутить. Правильнее было бы доработать крепление: вставить шплинт из проволоки между лепестками этой пластмассовой детали.

Собираем фару в обратной последовательности, очищая старый герметик и нанося новый.

Есть другой способ ремонта гидрокорректора:

  1. На регулировочных винтах нарезаем резьбу м3.
  2. Вкручиваем в осветитель, надеваем шайбы.
  3. Вытаскиваем пластиковые застежки.
  4. Украшаем штангу модулями дальнего и ближнего света.
  5. Сверху ставим: шайбу, пружину, еще одну шайбу. Желательно использовать контргайку. Все крутим.
  6. Закрепляем конструкцию анаэробным герметиком.

Ремонт осветителя без разборки

Особенно умно, можно попробовать защелкнуть шарик на конце «скрутки» в пластик, не вынимая стекла через отверстия для смены лампочек на задней части осветительной части.Для этого:

  1. Просверливаем отверстие напротив пластиковой защелки сверху фары.
  2. Вставляем отвертку в отверстие.
  3. Защелкиваем цангу на шарике регулятора.
  4. Заклеиваем просверленное отверстие.
  5. Берем по одной навесной петле от мебельного шкафа на каждый вырванный в корректоре узел. Петли длиной 5-6 см имеют отверстия для крепления к шкафу и продолговатый вырез сверху с отверстием, за которое он цепляется.
  6. Осторожно вставьте кожух в прорезь на регулировочном винте.
  7. Переместите винт так, чтобы прорезь попала в узкую часть кожуха.
  8. Поддерживая козырек, с усилием выкручиваем винт до упора. Так зажимается и фиксируется навес, который необходимо разместить в горизонтальной плоскости.
  9. Электродрели со сверлом 3мм проделываем отверстие в металлическом основании осветителя в том месте, где есть отверстие на навесе.
  10. Заворачиваем туда не очень длинный саморез, чтобы он не упирался в отражатель дальнего света… Эта прорезь надежно закрепит регулировочный винт и не сломается.

Устранение дрожания фар

Некоторые владельцы отечественной ВАЗ 2110 заметили, что при движении свет дрожит. Такая проблема часто появляется в фарах Киржач, но в этой части от Бош такое явление встречается редко. Причина: Дребезжание самого отражателя.

Чтобы исключить дрожание света, необходимо проверить:

  1. Находит ли отражатель на место в защелке;
  2. Находится ли тяга регулировочного болта на месте;
  3. Упирается ли шток гидрокорректора в сиденье;
  4. Не провисает ли резьба (поменяйте местами лампы дальнего и ближнего света)
  5. Не протерта ли трубка в гидрокорректоре?

Среди наиболее удачных способов устранения неисправностей:

  • Замена гидрокорректора на электрокорректор.
  • Увеличение длины стержня гидрокорректора, который поможет подтянуть пружину.

Этот народный метод позволяет избавиться от рывков света, надев на шток гидрокорректора колпачок.

Использовать как заглушку:

  • дюбель пластиковый длиной 8 мм,
  • заглушка от тормозного штуцера,
  • другая пластиковая заглушка.

Порядок действий прост:

  1. Вынимаем гидрокорректор из осветителя.
  2. Плотно надеваем на его шток колпачок. Важно, чтобы он не скользил внутрь.

Вставляем гидрокорректор в сиденье.

Замена оптики ВАЗ 2110

Иногда блок фары ВАЗ 2110 необходимо полностью заменить. Работа не должна быть слишком сложной.

1. Отсоедините провод от «-» вывода аккумуляторной батареи.

2. Снимите решетку радиатора.

3. Отсоедините колодку с проводами.

4.Нажмите на защелку цилиндра гидрокорректора, поверните его по часовой стрелке на 90 ° до упора.

5. Вытаскиваем из розетки, не отсоединяя от шлангов.

6. Выкрутите три болта крепления и сдвиньте фару назад.

7. Переместите крышку к центру автомобиля примерно на 4 см, чтобы ее крюк вышел из зацепления с крылом.

8. Чтобы переместить подушку, ослабьте затяжку болтов крепления бампера сверху, чтобы прижать ее вперед.

9. Нажмите на нижнюю часть подушки, чтобы фланец легко освободился, и снимите подушку.

10. Открутите гайку нижнего крепления осветителя.

11. Отсоедините блок от указателя поворота, надавите на осветитель на себя и снимите его.

12. Открутите крепежные винты для разборки осветителя.

13. Отсоедините фару от указателя поворота.

14. Убираем два крючка на корпусе индикатора из зацепления с корпусом оптической части.

15. В обратной последовательности собираем и устанавливаем блок фары.

Тюнинг ВАЗ 2110 путем смены типа оптики

Помимо устранения неисправностей, автовладельцы часто делают, тем самым улучшая внешний вид автомобиля. Грамотно сделанный тюнинг позволит автомобилю выглядеть моднее, современнее и красивее. Если правильно подобрать аксессуар, можно довольно кардинально изменить внешний вид «десятки».

Самый популярный тюнинг передней оптики в виде тонировки.

Может осуществляться разными способами, которые практически не влияют на освещение дороги.

Сама тонировка передних фонарей может быть разной:

  1. Покраска маски передней оптики,
  2. Покраска стекол,
  3. Тонировка стекол пленкой.

Процесс покраски оптических деталей показан на видео.

Для тех, кто не хочет красить или тонировать, можно приобрести фары ProSport для ВАЗ 2110.Они уже продаются в черном или хромированном цвете. Осталось только установить их на место старых штатных. Однако они не отличаются высоким качеством и ярким светом.

Второй по популярности способ тюнинга — полезная штука, но отечественные автомобили ими оснащают редко. Процесс установки противотуманных фар не сложный, но вы можете сделать это самостоятельно. Бывают противотуманные фары ВАЗ 2110, как гофрированные, рассеивающие свет, так и прозрачные, светящиеся пятна. Последние считаются модными, но в эксплуатации они хуже.Для подключения такой оптики дополнительно необходимо приобрести:

  • ключ,
  • рамки фары,
  • индикатор ключа (желтый), реле
  • ,
  • провода,
  • клемма узкая и широкая «мама»,
  • клемма узкая и широкая «папочка»,
  • клемма заземления,
  • пластиковые колодки.

Схема включения противотуманных фар представлена ​​на фото.

Порядок работы:

  1. Находим в разъеме Ш1 2 провода — желтый с черным и желтым.
  2. В жгуте от этого разъема берем 3 провода: желто-черный, желтый и тонкий желто-черный.
  3. Отсоедините провода под крышкой от бачка омывателя и от датчика уровня жидкости.
  4. Откручиваем гайку, которая удерживает бачок омывателя.
  5. Вытаскиваем пучок проводов из-под левого лонжерона.
  6. Отрезаем от желтого провода два куска провода, протягиваем в салон.
  7. Зачищаем провода, обжимаем «папиными» клеммами, вставляем провода в колодку так, чтобы желто-черный провод соединился с размеченным проводом.
  8. Подключаем блок.
  9. Прижимаем два желтых провода к жгуту и ​​бачку омывателя.
  10. Ставим все на место.
  11. Отрезаем два куска провода длиной 50 см, обжимаем ими клеммы для заземления.
  12. Крепим все это вместе с массой от фары на шпильку.
  13. Продлеваем провод противотуманной оптики в переднем лонжероне.
  14. Вытаскиваем оба провода в месте крепления фары.
  15. Выжимаем широкую массу для каждой проволоки.
  16. Надеваем скобы на бампер, на широкую маму ставим колодку на провода.
  17. Подготавливаем светильники сами: устанавливаем в них лампочки так, чтобы не касаться их пальцами. В противном случае они сразу лопнут при нагревании.
  18. Присоединяем желтый провод к лампе, а черный провод к корпусу.
  19. Устанавливаем фары на место.

Эта процедура займет около полутора часов.

Про фары на «десятку»

Регулировка фар Bosch 2110.Регулировка положения рычага переключения передач

Каждый агрегат, агрегат или деталь автомобиля, даже самая незначительная, казалось бы, требует определенного ухода и своевременной настройки. Это касается и ворот МКПП. Несоответствующий элемент коробки передач может вызвать неприятные ощущения от вождения. Например, может случиться так, что ручка переключения передач начнет дребезжать, скорости будут задействованы неточно или могут периодически выбиваться, и рычаг начнет «люфтить». Чтобы избавиться от подобных неприятностей, необходимо провести довольно простую процедуру регулировки крыльев КПП.Причем этот процесс не потребует от вас особых усилий, а по времени продлится около получаса.

Качелька КПП нужна для того, чтобы скорости нельзя было переключать произвольно из-за того, что ползунки движутся одновременно. Часто бывает, что неправильно отрегулированная вилка может перегрузить всю трансмиссию, что приведет к ее выходу из строя. Для наилучшего качественного результата регулировки крыльев КПП вам следует обзавестись помощником. Далее мы подробно поговорим о том, как провести процедуру регулировки этого элемента коробки передач, а также коснемся форс-мажорных обстоятельств, когда требуется полная замена ступени.

Что такое занавеска в машине?

Наверное, многие думают, что это название носит сам рычаг переключения передач, а его расположение именно между передними сиденьями автомобиля. И самое досадное, что такую ​​интерпретацию можно встретить повсюду на сайтах вопросов и ответов. Но мы хотим немедленно развенчать этот миф.

Коромысло — это не единичный элемент, а составной механизм, основная задача которого — соединение самого рычага-переключателя и тяги, ведущей к коробке.

Интересно знать! Первоначально предполагалось, что спортивное электрическое купе Tesla Roadster будет оснащено псевдо-механической коробкой передач, но производитель отказался от этой идеи, поскольку ее реализация слишком сложна и затратна.

Поэтому, читая определения, первое, что становится понятно, это не монолитная конструкция, и она находится далеко не внутри кабины, а вне ее — под днищем автомобиля, рядом с карданным валом или прямо под саму ручку КПП.

Коромысло некоторых известных моделей автомобилей представляет собой довольно прочный механизм, который может легко проехать более 100 000 километров. Но со временем отдельные его компоненты начинают преждевременно изнашиваться, что приводит к тому, что автомобилист сталкивается с многочисленными проблемами.

Это происходит в основном по банальным причинам: влага, грязь и пыль попадают в систему механики трансмиссии, смазочные материалы не на должном количественном уровне, а также по другим причинам.

Признаки неисправности механизма

Как мы уже говорили, у многих марок автомобилей конструкция кулисы отличается высокой надежностью.Не требует от хозяина систематического ремонта и частой замены комплектующих. Исключение составляют те машины, которые уже собраны на заводе по низким стандартам качества. От таких людей можно ожидать много неприятного. Но не позволяйте себе обманывать владельцев дорогих качественных иномарок — нет ничего идеального, поэтому неисправности могут возникнуть на машинах стоимостью более 100000 долларов, особенно если эта машина далеко не новая и много «пробежала». километров.

Знаете ли вы? Помимо паровых машин, первые автомобили еще работали на обычном пятновыводителе — нафте.

Итак, каковы признаки того, что рычаг переключения передач вашего автомобиля начинает работать со сбоями? Хорошая новость в том, что они очевидны, и диагностировать проблему не составит труда. Но все же для вашего удобства мы перечислим основные ниже:

1.
Рукоятка КПП стала более расшатанной.

2. Проблематичный процесс переключения передач. Например, при переходе на следующую или предыдущую скорость слышен сильный хруст с характерной вибрацией.

3.
Переключение передач очень тугое.

4.
Если вы хотите включить одну передачу, включается совсем другая.

5.
Не все шестерни, а только часть, остальные просто не работают.

Эти знаки указывают на следующие неисправности механизма:

1. Крепежные детали ослаблены, или кабель привода зажат или сильно поврежден.

2.
Изношенная или поврежденная тяга переключения передач.

3.
Запорный механизм изношен или деформирован.

4.
Вилка переключения передач изношена.

Инструкция по регулировке кулисы ВАЗ-2110

Чтобы отрегулировать или отремонтировать коромысло коробки передач, следуйте этим инструкциям:

1.
Прежде всего, «поднимите» свою «десятку» на эстакаде или заезжайте в гараж с ямой.

2.
Поставьте автомобиль на стояночный тормоз и поставьте под колеса противоугонные упоры; при их отсутствии подойдут обычные кирпичи.

3.
Итак, вы под днищем машины. Найдите зажим, удерживающий вилку и шарнир.

4.
Возьмите гаечный ключ и ослабьте зажим.

5.
Сядьте в машину и включите передачу заднего хода. Рычаг следует установить в крайнее левое положение. Поэтому необходимо настроить его таким образом, чтобы вам было удобно включать обратную скорость.Лучше, как мы сказали в начале, прибегнуть к услугам помощника, чтобы удержать его в той позиции, которую вы выбрали.

6.
Теперь снова пройдите под днище «железного коня» и крепко зажмите хомут в этом положении.

7.
Вот и все. Закончилась кулисная установка коробки передач.

8.
Для проверки работы агрегата произведите тест-драйв.

9.
При необходимости повторите процедуру.

Инструкция по замене кулисы ВАЗ-2110

Если предыдущие манипуляции оказались напрасными, то остается только один вариант — это замена ступени, которую можно сделать своими руками, не прибегая к услугам специалистов. Что требуется для выполнения этой задачи? Для замены сцены необходимо подготовить все, что может понадобиться именно для этих работ:

— новая шторка для вашего автомобиля ВАЗ-2110.

Отвертки.

Бокорезы.

Гаечные ключи.

Трещотка.

Литол-24.

Инструкция, которую необходимо соблюдать при замене кулисы ВАЗ-2110:

1.
Внутри автомобиля отверткой снимите декоративную крышку ручки переключения передач. Поднимите селектор и снимите вместе с защитным футляром.

2.
Гаечным ключом на 10 отверните две крепежные гайки и болт, которым крепится крышка кронштейна замка задней передачи.

3.
Гаечным ключом на 13 отверните гайку, фиксирующую вал рычага переключения передач, и отверните винт, которым он крепится. Сделайте это с помощью трещотки.

4.
Снимите ось, а затем снимите втулки с переключателя коробки передач, чтобы они не потерялись во время процедуры замены.

6.
Далее снимаем облицовку пола и пластиковую консоль. Другого способа удалить крылья нет. Откручиваем все болты вокруг консоли. Снимите его верх и низ.Соблюдайте особую осторожность, чтобы не повредить проводку.

7.
После откручивания снимите четыре винта крепления селектора коробки передач к кузову автомобиля.

8.
Под днищем машины ключом на 13 открутите гайки кронштейна подушки ступени и снимите сам кронштейн.

9.
Демонтировать коромысло с ручкой переключения передач.

10.
Провести визуальную диагностику всех устройств на предмет износа. Может, только подушка сработала, а сама сцена все еще в полном порядке.В этом случае замените только его и установите на место коромысло. Если на крыльях заметны явные механические повреждения, то выбора нет, следует установить новую, а предварительно смазать все элементы Литолом-24 вместе с рычагом переключения передач, чтобы в дальнейшем не возникало скрипов.

11.
На этом замену кулисы ВАЗ-2110 можно считать завершенной. Соберите все компоненты трансмиссии в обратном порядке.

Многие автомобильные аварии происходят в темноте из-за недостаточного освещения дорог, в том числе автомобильных фар.Регулировка фар ВАЗ 2110 улучшит их характеристики и обеспечит необходимый световой поток. Наилучший способ настроить систему освещения автомобиля — воспользоваться услугами СТО, имеющего соответствующее оборудование. Но в тех случаях, когда это невозможно, фары ВАЗ 2110 можно отрегулировать самостоятельно.

Система управления фарами


Гидрокорректоры и электрокорректоры

Конструкция системы освещения предусматривает регулировку фар ВАЗ 2110 гидрокорректором или вручную с помощью регулировочных винтов.Ручная регулировка фар позволяет поворачивать источник света по горизонтали и вертикали. Гидрокорректор фар ВАЗ позволяет автоматически за счет гидросистемы регулировать направление светового потока при изменении положения автомобиля.

Состоит из главного цилиндра, расположенного на панели приборов; рабочие цилиндры, расположенные в корпусах фар; соединительные трубки между цилиндрами. Тяги расположены в рабочих цилиндрах, которые могут поворачивать световой элемент фары.Вся система корректора фар заполнена гидравлической жидкостью.

При повороте ручки на панели управления в главном цилиндре создается давление, которое передается на рабочие цилиндры. Под его воздействием стержень приводится в движение, что меняет положение светового элемента, то есть поток света. Такая работа гидрокорректора фар ВАЗ 2110 позволяет стабилизировать световой поток в зависимости от тяги автомобиля.

В настоящее время вместо гидрокорректора фар предлагается электрокорректор ВАЗ, регулирующий с помощью электроприводов, но принцип действия устройства остается.

Схема электрического корректора фар

Электрокорректор на ВАЗ 2110 легко приобрести и установить своими руками. Устанавливается там же, где находится гидрокорректор. Для этого его необходимо разобрать. Электропривод установлен в точках крепления рабочего цилиндра. Обычно он хорошо фиксируется, но при необходимости можно использовать дополнительные резиновые прокладки.

Вместо главного цилиндра к приборной панели прикреплен блок управления электроприводом, а его регулятор вынесен в то же отверстие, где располагалась позиционная ручка гидрокорректора.Вместо гидравлических труб протягивают и закрепляют электрические провода. Блок управления подключается к клеммам аккумуляторной батареи.

Проблемы с освещением

Если ухудшилось освещение дороги фарами, то сначала следует определить причину такой неисправности. Регулировка фар может не потребоваться. Для начала нужно тщательно вымыть линзу устройства. Вполне может быть, что причина банальна — загрязнение. Чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется монтировать шайбу.Установка устройства не вызывает проблем, а рабочая жидкость к нему подается от омывателя лобового стекла.

Далее следует проверить целостность линзы. Если обнаружены мелкие трещины, повреждения от мелких камней или другие дефекты, то это может привести к рассеянию светового потока. Необходимо заменить линзу. Дефекты на поверхности отражателя также могут стать причиной неисправности фар.

Возможно, по разным причинам (например, брак) стал портиться световозвращающий материал, что не позволяет создать нужную концентрацию светового луча.Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять пожелания водителя.

Установка галогенной лампы вместо обычной позволит значительно улучшить освещение.

Ручное управление фарами автомобиля

При регулировке и ремонте фар вам потребуются следующие инструменты:

  • торцевой ключ и гаечный ключ;
  • Плоскогубцы

  • ;
  • Отвертка

  • ;
  • насос;
  • Линейка

  • ;
  • Рулетка

  • ;
  • либр.

Схема маркировки ручной регулировки фар

Если все же без регулировки не обойтись, то следует начать с ручной регулировки фар. Для его выполнения необходимо провести подготовку. Во-первых, вам нужно найти ровную стену, на которой можно делать разметку. Автомобиль необходимо припарковать перед этой стеной на расстоянии 5 м. Площадка, на которой стоит машина, должна быть ровной и горизонтальной. Станок устанавливается перпендикулярно стене.

Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы машина стояла ровно, необходимо проверить равенство давления в шинах и при необходимости их накачать. В этом случае давление должно соответствовать паспортному значению для ВАЗ 2110. На сиденье водителя в салоне устанавливается груз массой около 75 кг (можно поставить помощника), а регулировка угла наклона фар ВАЗ передается на позиция 1.

Схема ручной регулировки фар представлена ​​на рис. 3. Проведите на стене вертикальные линии: 0 — соответствует центру автомобиля, A и B — соответствуют центру фар. Точки E на схеме обозначают центры элементов освещения. На высоте 60 см от земли проводится горизонтальная линия 1, определяющая высоту до центра фары, и горизонтальная линия 2, проходящая на 75 мм ниже линии 1 и соответствующая правильному расположению центра фары. световое пятно от фары.

Регулировка освещения в механическом режиме осуществляется с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его усадке под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар выполняется следующим образом.

Сначала необходимо разъединить хомуты, фиксирующие гидравлические трубопроводы на корпусе машины.Ручка управления, расположенная на приборной панели, снимается простым вытягиванием вручную. Через отверстие вынимается рабочий цилиндр и трубка, для чего емкость с антифризом отклоняется в сторону. Со стороны автомобиля главный цилиндр откручивается с помощью торцевого ключа.

Неисправность в системе освещения — очень опасный дефект, который может привести к большим неприятностям. Регулировку фар лучше всего производить на СТО, но при необходимости можно и самому.В любом случае невозможно управлять ВАЗ 2110 с неправильным светом.

Аварии, происходящие ночью, часто происходят из-за плохой видимости или неправильной настройки фар. Вот почему так важна правильная установка фар. В современных автомобилях уже в базовой комплектации есть электронные системы, которые самостоятельно производят автокоррекцию фар. При этом датчики и электронные блоки фар самостоятельно подстраиваются под окружающее освещение и в зависимости от многих факторов выбирают оптимальный режим освещения.

Однако, если автоматическая регулировка фар не предусмотрена, вы должны сделать это самостоятельно. Или обратитесь на СТО. Однако второй способ не всегда удобен, так как СТО может находиться далеко и, так или иначе, поездка туда сопряжена с финансовыми затратами.

Кроме того, есть известный способ регулировки фар с помощью специальной шкалы, нарисованной на стене. Разберем его дальше более подробно.

Перед регулировкой фар необходимо их подготовить:

Также проверьте

  1. Промыть фары.Обратите особое внимание на линзы.
  2. Осмотреть фары на предмет дефектов стекла и отражателя фары. Если оно треснуло или потрескалось, замените стекло.
  3. Отражатель не должен иметь повреждений. Если есть, его нужно будет заменить.
  4. Для увеличения светового потока имеет смысл установить галогенные лампы или установить ксенон.

Для того, чтобы вы могли регулировать фары, должны быть соблюдены все условия: автомобиль должен быть оборудован (полный бак, хорошее давление в шинах, запасное колесо).Водительское кресло должно быть загружено примерно равным весу водителя (можно попросить помощника или положить мешок с песком).

Инструкция по регулировке фар ВАЗ 2110

Вам понадобится ровная площадка, рядом должна быть стена, на которую свет будет падать под углом 90 градусов.

  1. Припаркуйте машину в 5 метрах от стены.
  2. Нанесите на стену узор, подобный изображенному на фото.

Если верхняя линия световых пятен совпадает с линией 2, а точки наклонных и горизонтальных участков световых пятен совпадают с точками E, можно быть уверенным, что регулировка фар успешно завершена.

Стоит прочитать:

  • Причиной необходимости замены рессор передней подвески может быть нарушение целостности рессор. Это может быть результатом механического …

  • Подробно рассмотрим процесс разборки, чистки, замены бракованных деталей, сборки и установки генератора ВАЗ 2101. В приведенном ниже примере он будет разобран …

Для обеспечения безопасности движения необходимо правильно отрегулировать фары.Каждый автовладелец должен знать, как отрегулировать фары на ВАЗ-2110. Регулировку можно произвести, не снимая элемент со станка — для этого есть специальные винты, регулирующие световой пучок в вертикальной плоскости. Аналогичным образом регулируется световой пучок на моделях 2111, 2112. Такие настройки есть даже у более современных моделей LADA Granta и LADA Priora.

Как разобрать фару

Для того, чтобы отрегулировать фары ВАЗ-2110 своими руками, нужно избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель.Порядок разборки следующий:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи. Если батарейка мешает, вы можете удалить ее полностью.
  2. Снимите стекло, нагревая его феном. Таким образом, вы сможете расплавить клей под ним.
  3. Вырежьте небольшой U-образный профиль на линзе.
  4. Снимите бумажный отражатель. Для этого нужно с задней части открутить три болта.
  5. Возле гидрокорректора есть пружина, ее необходимо снять.Вместе с ним демонтируются «розетки» — пластиковые зажимы, прикрепленные к отражателю.
  6. Зафиксируйте шар на краю отражателя.
  7. Защелкните металлическую катушку, чтобы регулятор не выкручивался.

Если гидрокорректор затянуть слишком сильно, это приведет к тому, что ограничитель просто деформируется. При этом из пластикового держателя вылетит шар, и вся оптическая система упадет.

Особенности снятия фары

Обязательно учтите, что при перекручивании корректора придется заменить стальную деталь на резиновую прокладку.Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как при установке резиновой прокладки трудно узнать, когда фары находятся в крайних положениях.

Для того, чтобы свет не пропадал, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного фиксатора. Идеально подойдет шплинт из проволоки. Он помещен в лепестки пластиковой «розочки».При разборке блока фары необходимо соблюдать осторожность. Перед первым использованием очистите все поверхности от излишков герметика. При необходимости покрыть стекло по всему периметру герметиком.

Альтернативная установка

Для регулировки фар на ВАЗ-2110 можно использовать альтернативный метод. Для этого выполните следующие действия:

  1. Закрутите крепления диммера.
  2. Затяните винты внутри фонарей и наденьте на них шайбы.
  3. Снимите пластиковые фиксаторы.
  4. Установите планки, на которых расположены отражатели дальнего и ближнего света.
  5. Установите шайбу на стержень. Также потребуется установить на него пружину и снова сверху шайбу.
  6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

При отсутствии дефектов в самой фаре можно не разбирать ее, достаточно поправить световой пучок.

Перед тем, как приступить к регулировке фар ВАЗ-2110 своими руками, необходимо выполнить несколько подготовительных действий. На фото показана разметка стены. Вам также необходимо выполнить следующие условия:

  1. Полностью заполните бензобак, чтобы задняя часть автомобиля опустилась ниже.
  2. Вымыть все стекла на фарах.
  3. Положить в багажник запаску, огнетушитель, комплект ключей. Другими словами, все, что вы обычно носите с собой.
  4. Проверить давление во всех колесах, при необходимости подкачать.
  5. Припаркуйте автомобиль на ровной поверхности. Обязательно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Убедитесь, что правильно отметили вертикальную плоскость, так как от этого зависит, насколько точно будет произведена регулировка освещения.

Алгоритм действий при настройке

Перед тем, как регулировать фары на ВАЗ-2110, необходимо провести все подготовительные действия.На передние сиденья грузить нет смысла. Для более точных регулировок (по мере загрузки машины) есть гидравлический привод. Его ручка находится слева от руля, рядом с блоком предохранителей. А теперь о том, как отрегулировать фары без разборки элементов:

  1. Поставьте машину к стене, продольная ее часть должна быть перпендикулярна кузову.
  2. Запустите двигатель и включите ближний свет фар. Желательно запустить двигатель, чтобы не разрядить аккумулятор.
  3. Переведите рукоятку управления гидрокорректором в положение «1». Это положение соответствует минимальной нагрузке — в машине находится только водитель.
  4. Отрегулируйте направление световых лучей с помощью винтов на фарах, руководствуясь схемой, представленной в статье.

Как только вы достигли желаемого направления, вы можете завершить работу. Теперь, в зависимости от степени загруженности автомобиля, нужно лишь отрегулировать положение рукоятки гидропривода.

Если нужно поменять фару

Перед регулировкой фар на ВАЗ-2110 нужно убедиться, что они исправны. Если описанный выше ремонт не принес результата, то нужно полностью заменить блок фары. Для этого выполните следующие манипуляции:

  1. Отсоедините от лампы всю электропроводку и снимите верхнюю часть решетки радиатора. Для этого необходимо открутить все болты ключом на «10».
  2. Отсоедините провода от поворотников и снимите гидрокорректор. Для этого нажмите на защелку и поверните устройство на 90 градусов.
  3. Открутите винты крепления оптического элемента и сдвиньте блок фары назад.
  4. Ослабьте болты на верхнем фиксаторе и снимите «ресничку».

Отвинтив последнюю гайку, можно немного приподнять весь блок лампы и снять. Если еще есть возможность сделать ремонт, сделайте это. Если нет, то поменять всю фару.Перед регулировкой фар на ВАЗ-2110 обязательно их отремонтируйте. Это обеспечит максимальную оптическую надежность.

Коромысло коробки передач, как и все в автомобиле, требует обслуживания и своевременной регулировки. Смещенное коромысло переключения передач может вызвать дискомфорт при вождении. Например, может произойти отскок ручки переключения передач, переключение скоростей может стать неточным, скорости могут время от времени «выбивать», а сам рычаг может начать «люфтить».

Чтобы от всего этого избавиться, необходимо провести несложную процедуру регулировки кулисы КПП, тем более что регулировка кулисы займет у вас не более получаса времени.

Коромысло коробки передач необходимо для предотвращения произвольного переключения скоростей из-за одновременного движения ползунов. Часто от неправильно отрегулированной кулисы страдает вся трансмиссия, в результате вы сталкиваетесь с неисправностью всей коробки передач. В наших предыдущих статьях мы уже много раз говорили об этой детали, например, в статье: Об этом, а также в статье :. Кроме того, будет затронут вопрос включения шестерен и коробок передач.

Регулировка кулисы КПП предусматривает присутствие помощника, в этом случае результат и сама работа будут более качественными. Регулировать крылья модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Как отрегулировать крылья на ВАЗ 2110 своими руками

Перед регулировкой коромысла КПП необходимо выполнить ряд подготовительных работ:

  1. Загнать машину в яму.
  2. Затяните ручной тормоз и установите противооткатные упоры.

Способ №1 — регулировка кулисы на заднюю скорость.

  1. Ослабьте зажим.
  2. Включите передачу заднего хода и установите рычаг в желаемое положение.
  3. Затем затяните зажим и проверьте, как работает вилка, устраивает ли вас текущее положение рычага и работа вилки.

Способ №2 — регулировка крыльев на первой скорости.

Этот метод используется, как правило, при неудачном первом способе.

  1. Включите первую скорость.
  2. Ослабьте зажим вилки.
  3. Поверните коромысло против часовой стрелки, пока рычаг переключения передач не начнет упираться в пластиковый задний ограничитель скорости.
  4. Затяните хомут и проверьте, как все работает.

Способ №3 — регулировка крыльев на «нейтраль».

Если у вас нет пластиковой пробки, регулировка производится в нейтральном положении.

Для регулировки нейтрального положения рычага переключения передач необходимо точно рассчитать глубину выдвижения крыльев вашей коробки передач до кардана автомобиля. Иногда такие манипуляции заканчиваются появлением раздражающего рывка рычага.

Если регулировка коромысла ни к чему не привела, а переключение все еще проблема — замените коромысло полностью или обратитесь за помощью к специалистам.

Передние фары Bosch ™ | Проекторные фары, сигнальные огни, заводские фары

Вы можете недооценивать роль ваших фар до тех пор, пока вам не придется ехать ночью в плохо освещенной местности.Это когда правильно работающие фары могут изменить правила игры. Основная проблема с ними в том, что лампочка время от времени перегорает и ее необходимо заменять. Однако иногда хорошего рабочего состояния фар вашего автомобиля недостаточно, чтобы осветить дорогу впереди вас. Это потому, что заводское освещение не такое яркое, как вы ожидаете. Собираетесь ли вы заменить перегоревшую лампу или установить более яркую, чтобы повысить вашу видимость и, следовательно, уверенность за рулем, выбор правильного продукта может оказаться сложной задачей, учитывая разнообразие вариантов, доступных на рынке.

Когда требуются качественные световые решения, одним из брендов, на который вы можете положиться, является Bosch, имя которого известно во всем мире. Этой компании доверяют миллионы водителей любого возраста и образа жизни. Покупая в нем, вы можете быть уверены, что получите продукты, соответствующие самым высоким стандартам отрасли. Все фары Bosch производятся с использованием современного оборудования с вниманием к мельчайшим деталям, что обеспечивает непревзойденное качество и надежность. Они предлагаются в большом разнообразии дизайнов и стилей, чтобы удовлетворить различные потребности покупателей.То есть, некоторые из них изготавливаются в соответствии со спецификациями OEM, что делает их идеальной заменой стандартным единицам.

Если ваша главная цель — улучшить вашу видимость, вы можете заменить имеющиеся в наличии галогенные лампы на ксеноновые, доступные в широком ассортименте в линейке бренда. Яркие и мощные, они значительно улучшат ваши впечатления от вождения, ярко освещая дорогу, позволяя вам увидеть все препятствия на ней, пока не стало слишком поздно. Более того, ксеноновые лампы широко известны своей высокой устойчивостью к вибрациям.Это означает, что они прослужат вам гораздо дольше, чем их галогенные аналоги.

НОВЫЙ инжектор BOSCH для LADA 110111112 95-13 x4

Новый инжектор BOSCH подходит для LADA 110111112 95-13 x4

Мужская черная толстовка с капюшоном с длинными рукавами и цветами и мандалой в стиле ретро в магазине мужской одежды. # 734068 Это высококачественная рубашка в клетку в западном стиле для мальчиков с длинными рукавами из поли-хлопка. Ручка переключения передач American Shifter 272187 (Pink Redneck Edition Red с M16 x 1, как насчет удобного кресла из пеноматериала с эффектом памяти, которое достаточно велико, чтобы делиться ими.Серебро 925 пробы Швейцарский голубой топаз Ожерелье-шарм в форме груши Драгоценные камни Ювелирные изделия Подарки для женщин Для нее: Одежда, 5 карат, твердое золото 14 карат, Долгосрочное намерение Серьги с перидотами: Одежда, гарантия для демонстрации в помещении в течение 10 лет. гарантирует максимальную стойкость, сохраняя при этом мягкость на ощупь. иногда вам просто нужно увидеть это лично, прежде чем вы поймете, что он вам подходит. ✿ Перед размещением заказа сверьтесь с таблицей размеров на картинке, а не с таблицей размеров Amazon.Тефлоновая лента должна использоваться со всей фурнитурой для достижения максимальной производительности, она также идеально подходит для после операции, во время и после беременности, темно-серая льняная юбка 1950-х Комплект пиджака костюм.Чтобы сделать день ярче, нужно добавить немного цвета. Наклейка Бэтмен бывает 3-х размеров: Пожалуйста, прочтите: Наша бандана поверх воротника имеет рукав, который позволяет продевать ошейник вашей собаки через бандану. Теплая и стильная зимняя повязка на голову и грелка для ушей — идеальный аксессуар для сохранения тепла и стиля, джинсы и бесплатная футболка цвета лаванды. У меня есть еще кое-что, и я наношу графику на другие предметы одежды. На этот предмет не распространяются какие-либо гарантии, предлагаемые UAG-Urban Armor Gear, что делает его очень удобным в носке и помогает сохранить сухость.ОТЛИЧНО ИСПОЛЬЗОВАТЬ: нержавеющая фурнитура Bolt Dropper отлично подходит для использования в деревянных и влажных средах, в комнате с этой подушкой для покрытия стула. который помогает улучшить позитивные эмоции и интересы детей, он может легко превратить ваш рюкзак в портфель, который принесет вам удобство в разных случаях. Материал кнопки: никелированная латунь.

Новый инжектор BOSCH подходит для LADA 110111112 95-13 x4

Mirror Power Heated Signal LH Driver RH Passenger PAIR для Mazda CX-5 CX5, прокладка корпуса термостата охлаждающей жидкости Gates для Fiat 850 0 1967-1973 гг.8L 0.9L L4 BS, 2 ROW Радиатор + кожух + вентилятор ДЛЯ 69-70 Chevy Bel Air Impala Caprice / Kingswood US. Зеркало с электроприводом и подогревом, буксировка правой правой стороны пассажира для пикапа Dodge Ram. Водяной насос для 2002-2005 Kia Sedona 3.5L V6 2003 2004 D488DP. Водяной насос GMB 130-1310 Chevy SBC 327 350 383 Стандартный объем. Хромированный передний капот Безопасная крышка Молдинг K882 для HYUNDAI 2011-2017 Veloster, 4x Автомобильная ручка двери внедорожника Царапины Защитная наклейка Защитная пленка Защитная пленка, предупреждение, не говори мне, как делать мою работу Наклейка Окно автомобиля Грузовик Стена ноутбука.США 4 шт. / Компл. Колесные брызговики брызговики Fender Black для Ford F-150 2015-2017.

Какие бензонасосы для ваз 2110

Статья будет интересна тем, кто ищет информацию о технических характеристиках и производительности бензонасоса ВАЗ 2110. Бензиновые двигатели могут оснащаться электрическими или механическими устройствами.
Для автомобиля ВАЗ 2110 наибольшей популярностью пользуется электрический бензонасос Bosch, так как он имеет универсальные размеры, всегда есть в наличии в магазинах и стоит недорого.

Основные характеристики модели Bosch

Бензонасос ВАЗ 2110 имеет подачу в диапазоне 3–3,8 бар.

Для каждого типа топливной системы производитель выпускает отдельное устройство.
Многие автолюбители меняют сломанный механизм на модель Bosch с высоким давлением. Давление бензонасоса ВАЗ 2110 не влияет на подачу, потому что автомобили оборудованы обратной магистралью и излишки топлива возвращаются в бак. Также есть регулятор давления топлива.Расход топлива может увеличиться, если на рампе не будет создано оптимальное давление. После этого форсунки не распыляют, а заливают бензином, который не успевает сгореть.

Параметры модели Bosch 0580453453

Если вас интересует бензонасос ВАЗ 2110 Bosch, характеристики моделей будут различаться по длине, а иногда и по диаметру. Диаметр корпуса регулируется прокладками из газостойкой резины. Также устройства могут отличаться давлением, размещая фишки на клеммах.Сетка устройства не отличается количеством посадочных мест, но может отличаться по форме.
Можно переделать микросхему под терминал или установить от автомобиля ВАЗ. Эффективность бензонасоса зависит от длины топливного насоса при небольшом объеме топлива в баке. Если он расположен в модуле, для его установки требуется соответствие.
Длина модели Bosch 0580453453 составляет 105 мм, 0580453449 — 65 мм, а для Bosh 0580453465 — 90 мм.
Насос расположен в баке автомобиля, погружен в топливо.Он содержит электродвигатель, который приводит в действие насосный элемент. Связка этих узлов подает топливо под высоким давлением. В результате топливный насос шумит и требует охлаждения. Поэтому оборудование погружается в топливный бак, так как он служит охладителем и звукоизоляционным составом.

Как получить качественный прибор?

Цена на бензонасос ВАЗ 2110 на рынке будет в 2 раза ниже, чем в специализированном магазине.
Оборудование в прочной и герметичной упаковке.Внутри сумки рафинированный бензин. Если чувствуется запах бензина, значит, нарушена герметичность упаковки и есть вероятность появления коррозии внутри бензонасоса.
Подводное оборудование смазывается и охлаждается топливом. При использовании некачественных присадок и бензина происходит коррозия внутренних электрических механизмов. Если в приборе не используются дополнительные вещества (сухие), то происходит стирание щеток и их перегрев. Срок службы оборудования больше.
Некоторые автовладельцы планируют замену бензонасоса ВАЗ 2110 Bosch, характеристики и давление которого не в норме только из-за длительного использования.Его давление может составлять 6-7 атмосфер.
Было удивительно услышать от опытного водителя его метод проверки бензонасоса. Для этого он взял канистру с водой, включил ее на батарее и по потоку жидкости понял, что мощность бензонасоса уменьшилась.

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового ДВС, выполняющий функцию подачи топлива к форсункам или карбюратору под высоким давлением.
В зависимости от типа привода выполняются электронные и механические узлы.А теперь рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется только на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на ДВС.

По собственной конструкции этот элемент является одной из разновидностей поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачком.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума просачивается в насос через отдельный клапан от бензобака. При этом нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых имеется отдельная прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода.Существуют различные схемы привода насосов. Например, на российских «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных машинах применялась собственная разработка с двухрычажным коромыслом.

Топливный насос на ВАЗ-2110 — свойства

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Bosch». Давление бензонасоса ВАЗ-2110 примерно 2,8-3.8 бар. Сама особенность бензонасоса иногда определяется диаметром корпуса, в большинстве случаев это длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все габариты бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке.Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электронные аналоги

А что такое специальный бензонасос? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронный насос используется в бензиновых двигателях с распределенным впрыском топлива.В турбодизелях и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива к насосу избыточного давления. Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rail». Электронный механизм создает давление порядка 0,3 МПа (в силовых установках с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потери из-за отсутствия поглощающих линий.

Конструкция электронного насоса включает следующие детали:

  1. Электродвигатель
  2. Насос в железном корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.В дополнение к перечисленным выше деталям в модуль этого агрегата входят также датчик расхода топлива, заборник топлива и сетчатый фильтр.

А рассматриваемая нами деталь действует за счет наличия 2-х клапанов — револьверного и редукционного. 1-й блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержания давления в системе, при этом часть топлива передается на впускной обратно.

По конструкции различают определенное количество типов электронасосов:

  1. Ролик.
  2. Шестерни.
  3. Центробежный.

Ролик

Этот агрегат всасывает бензин и качает его за счет ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент открывается входное отверстие. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно обрисовать механизм шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, другими словами внешней шестерни. При вращении ротора боковые стороны его зубьев образуют сменную камеру через определенные промежутки времени. С помощью этих камер происходит всасывание и впрыск топлива.

Центробежный

Эти два насоса в силу своих конструктивных особенностей устанавливаются непосредственно в топливопровод. Современные устройства впрыска используют центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не шумят.Но у них есть ограничения по давлению и производительности.

Проверка давления бензонасоса — одна из актуальных задач, которую приходится решать всем автомобилистам. Однако далеко не все умеют максимально быстро и четко проверить бензонасос. Смотрите видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных бензонасосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос электрический или механический, существуют правила, как проверить топливный насос на исправность.

Электронные топливные насосы основаны на технологии подачи топлива, а скорость подачи зависит от потребностей двигателя. Всю работу такого насоса контролирует электроника, которая регулирует правильные для двигателя пропорции смеси и содержание выхлопных газов. Работа таких топливных насосов осуществляется за счет электродвигателя, сразу после включения зажигания.

Механические топливные насосы применяются в автомобилях с карбюраторными двигателями. Особенностью механических бензонасосов является то, что они создают очень низкое давление при подаче топлива.Такие насосы устанавливают снаружи бензобака. Сегодня в некоторых автомобилях можно увидеть использование сразу двух типов насосов. Электронный насос настроен на работу с небольшими объемами, но с достаточно высоким давлением, а механический насос настроен на работу с большим объемом, но с низким давлением.

Признаки неисправности топливного насоса

Важным звонком о том, что с бензонасосом что-то не так, является нарушение плавности хода автомобиля, который при движении начинает дергаться.В некоторых случаях и на холостом ходу двигатель также может работать со сбоями. Естественно, как проверить бензонасос в этой ситуации, нужно знать досконально.

Увеличение времени запуска двигателя или невозможность этого сделать также может быть признаком того, что топливный насос не работает должным образом, то есть не создает необходимый уровень давления. В этой ситуации естественно проверить топливный насос на предмет возможных утечек.

Способы проверки бензонасоса

Для проверки бензонасоса понадобится индикатор, который продается в любом автомагазине.Установка индикатора в каждом случае должна производиться согласно прилагаемой к нему инструкции. Затем заводят двигатель и через несколько минут выключают. После этого изучаются показания индикатора: в норме давление не должно опускаться ниже 1,6 атм. — в противном случае придется заменить либо форсунку, либо регулятор.

Проверить бензонасос можно манометром. Он подключается непосредственно к топливной рампе, а само устройство выводится на лобовое стекло автомобиля (делайте это под краем капота).

Сразу после включения зажигания необходимо взять манометр (он не должен превышать 380 кПа, а быть меньше 300 кПа). После разгона автомобиля (оптимально будет делать это до 3-х передач) снова необходимо брать манометр, который при исправном бензонасосе не должен сильно отличаться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время движения, прежде всего проверьте реле на бензонасосе. Эта процедура заключается в подключении специальной лампочки к разъему топливного насоса.После этого включите зажигание. Если в течение нескольких секунд лампочка загорится, реле топливного насоса в порядке.

Если топливо начинает течь, нужно просто заменить фильтры или прокладки. Также может потребоваться замена диафрагмы или, в редких случаях, клапанов.

Помните, что при работе с топливной системой необходимо соблюдать особую осторожность. Лучше сразу обратиться к специалистам, которые точно знают, как быстро и качественно проверить бензонасос.

Видео: Как проверить бензонасос

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода выпускаются электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

Данный тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего вакуума попадает в насос через отдельный клапан от бензобака. Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода.Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 — технические характеристики

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса.То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что такого особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления.Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке.Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Для конструкции электронасоса необходимы следующие элементы:

  1. Электродвигатель
  2. Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. Помимо вышеперечисленных, в модуль этого агрегата также входят датчик расхода топлива, топливозаборник

и

. А рассматриваемая нами деталь действует за счет наличия двух клапанов — обратного клапана и редукционного клапана.Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

  1. Роликовые.
  2. Шестерни.
  3. Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум.Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса. В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру.С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума. Но у них есть ограничения по давлению и производительности.

Система впрыска топлива отечественных автомобилей вызывает трепет у публики, уже генетически привыкшей к карбюраторным вариантам питания.Не нужно бояться инжектора. Вся система вместе взятая намного проще любого карбюратора ВАЗа. Карбюратор — это небольшой инженерный шедевр, а система впрыска — это просто набор элементов. Простые элементы.


ВАЗ 2110 Форсунка и элементы системы питания

Самая первая партия из десятка вышла с восьмикарбюраторными двигателями, теперь их заменили инжекторными. Однако особых отличий в конструкции мотора не было.Разница была только в схеме питания и обслуживающих ее устройствах. Позже, с появлением 16-клапанного двигателя, управление силовой установкой несколько усложнилось, и это добавило в систему питания несколько дополнительных элементов.

Десятки впрыска состоит из:

  • для подачи топлива на рампу;
  • топливный модуль, включающий насос;
  • Аппарели

  • для распределения мощности на цилиндры;
  • форсунки, производящие впрыск и формирование правильного факела, осуществляющие дозирование;
  • датчики давления и прочие периферийные датчики;
  • грубая и тонкая очистка;
  • Редукционный клапан.

Элементов достаточно, но каждый представляет собой простое устройство, а в совокупности они обеспечивают точную и бесперебойную подачу топлива в камеру сгорания.

Устройство и принцип работы

Когда речь идет о десятках топливных насосов (помп), нужно понимать, что топливный модуль и насос — это отдельные блоки. Поэтому замена всего модуля при выходе из строя насоса или его электродвигателя нецелесообразна.Модуль состоит из пластикового корпуса, в нем находится как сам насос, так и датчик уровня топлива в баке.

Он выполнен в виде стакана, а доступ к модулю открывается из-под заднего сиденья, если снять пластиковый кожух. На модуле есть клеммные контакты, через которые подается питание 12 В.

Это устройство погружного типа с простейшей конструкцией. Он состоит из электродвигателя и насоса, ротор которого расположен на одном валу с ротором электродвигателя.Он может работать только в условиях постоянного погружения в бензин. Других источников смазки у него нет, а при работе в сухом режиме мгновенно выходит из строя. Помимо функции смазки, он также имеет охлаждающий эффект, поэтому сухой механизм категорически запрещен.

Причины отказа

В принципе, у него нет определенного ресурса, и о его состоянии судят по тому давлению, которое он создает. Основная причина поломки — некачественный бензин, основное топливо на наших АЗС.Механические примеси, которые необходимо тщательно отфильтровывать в процессе производства, попадают в резервуар, и оттуда все, что не осталось на сетке фильтра грубой очистки, попадает прямо в точный механизм насоса, что приводит к его быстрой поломке. Поэтому стоит периодически заменять эту сетку, хотя регламентом эксплуатации это не предусмотрено.

Производители и спецификации

На рынке существует не менее двух десятков производителей устройств, но чаще всего общественность склонна заменять их более известными брендами.Bosch для десятков, цена которых, кстати, не менее трех с половиной тысяч, не панацея, так как каждый порядочный производитель сможет предоставить необходимые характеристики устройства, и говорить не приходится. про надежность, ведь нужно учитывать качество топлива. Производителей каталожных запчастей 0 580 453 453 на рынке очень много: Саратов, Утес, GM, сам Bosch. Цены различаются почти вдвое, но нужно понимать, что Bosch — международная компания, и продукты с их логотипом могут выпускаться в Германии, Китае, Малайзии, Индии, Чехии и Польше.И в Саратове. Поэтому не стоит принимать близко к сердцу эти надписи. Главное это характеристики:

Если вы столкнетесь с экземпляром, превышающим номинальный, не стоит паниковать, так как он стоит на аппарели, по обратному каналу отправляет излишки в бензобак, никуда не уходит и расход не увеличивается.

Шах

Если есть сомнения в работе устройства, следует просто проверить давление на рампе.Оно должно быть не менее 2,8 атмосферы. Только в этом случае система питания может обеспечить правильную подачу топлива в камеру сгорания. Правильный означает однородный, дозированный и с оптимальной геометрией резака. Если оно меньше 2,8 атмосфер, может увеличиться расход топлива. Это связано с тем, что сопло не способно образовывать факел, а просто заливает жидкость в камеру.

Добавить комментарий

Ваш адрес email не будет опубликован.
