Разболтовка колесных дисков, таблица маркировок – что это такое?



Разболтовка — крепеж колесного диска к ступице посредством специальных болтов. В сокращенном варианте разболтовку обозначают аббревиатурой « PCD » —«PitchCircleDiameter».

Отверстия для крепления расположены на строго выверенном расстоянии друг от друга, стандарт которого задается на заводе-изготовителе. При выборе нового колесного диска необходимо учитывать все основные показатели, влияющие на установку — вылет, ширину и разболтовку. Неправильная разболтовка колесного диска может привести к выходу из строя компонентов рулевого управления и подвески. Поэтому при установке новых литых дисков необходимо следовать рекомендации производителя.



Маркировка дисков



Производители штампованных и литых дисков осуществляют маркировку по собственным стандартам, которые имеют сходные параметры. В качестве примера рассмотрим маркировку диска автомобиля FordFocusII— 6,5Jx17h3 ET50 PCD: 5/108 d 63. 3

6,5J—посадочный размер покрышки, измеряемый в дюймах;

h3 — информация о кольцевых выступах (хампах) вдоль закраин колесного диска;

17 — диаметр диска в дюймах;

PCD — стандартизированное расстояние от центра к крепежным отверстиям;

5/108 — количество отверстий под крепеж и диаметр их центров;

ET50— значение «вылета» диска в миллиметрах;

63.3 — диаметр центрального отверстия.



Как измерить разболтовку дисков?



Чтобы измерить разболтовку литого диска, нужно узнать точное количество крепежных отверстий под болты или гайки. У дисков с четным количеством крепежных отверстий значение PCD равняется расстоянию между центрами дальних болтов. У дисков с пятью крепежными отверстиями PCD равно расстоянию между центром и самым дальним болтом умноженное на коэффициент 1,051. Диаметр отверстия задается на заводе-изготовителе — для большинства марок автомобилей указывается собственная разболтовка колесных дисков. Таблица   разболтовки позволяет определить вылет и диаметр у конкретной модели.

Купить диски подходящего размера вы можете в нашем интернет-магазине «Spbkoleso». Мы предлагаем приобрести литые диски и диски Реплика по отличным ценам.

Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108 — 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:

Результат нашего измерения равен 20. 0мм

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:

Результат второго замера равен 92.0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):

Результат: 20. 0мм

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!

Получаем: 92.0мм

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Сверловка определена!

Как измерить разболтовку колесных дисков автомобиля | АВТО ПОЧЕМУЧКА ???

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса.

Англоязычный термин PCD, именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

шпильки колесного диска

шпильки колесного диска

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

5 размеров дисков

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).

Самые популярные разболтовки:

— 4×100;

— 4×108;

— 5×100;

— 5×108;

— 5×112.

Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.

разболтовка

разболтовка

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

— диаметр центрального отверстия;

— ширина;

— вылет колеса;

— параметры закраин диска и многое другое.

Как самому измерить разболтовку колесного диска

На самом деле, необходимость в измерительных процедурах возникает редко.

Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

пример разболтовки на диске

пример разболтовки на диске

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность.

Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Формула расчета

При нечётном количестве отверстий одним измерением обойтись не получится.

В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

формула

формула

Допустим, расстояние равно какому-то числу X.

Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

  • 3 болта. PCD=1,155*X
  • 4 болта. PCD=1,414*X
  • 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Посмотреть таблицу можно на сайте AUTOvogdenie

что это такое и как подобрать диски по разболтовке

В автомобиле относительно простым, однако важнейшим элементом является колесный диск. Фактически, именно благодаря диску шина автомобиля связана с дорожным покрытием. Сегодня автолюбителям доступны несколько типов дисков для автомобиля: штампованные диски, литые диски или кованые. При этом независимо от типа, также нужно отдельно учитывать целый ряд различных параметров диска.

Как правило, при подборе рядовые автовладельцы ориентируются исключительно на диаметр диска (R14, R15 диски, диск на 16 дюймов) и ЦО (DIA). Однако такой подход является неправильным, так как необходимо в обязательном порядке подбирать диски по вылету (ET) и по разболтовке (PCD).

Далее мы рассмотрим, что такое разболтовка дисков, допускаются ли отклонения по данному параметру при подборе, а так же почему важна правильно подобранная разболтовка колес автомобиля применительно к той или иной модели автомобиля.

Содержание статьи

Сверловка диска и разболтовка диска: что нужно знать

Итак, если диаметр диска и его вылет являются параметрами, которые прямо указывают на возможность установки диска на машину, то ЦО и разболтовка определяют возможность крепления такого диска к ступице.  Другими словами, колесный диск может подходить по вылету, диаметру, ширине и т.д, однако правильно закрепить такой диск на ступице может не получиться.

Как правило, явные проблемы с креплением на ступицу возникают по одной причине — DIA того или иного диска меньше, чем нужно. Если же ЦО диска больше, тогда проблему решают переходными кольцами. Если же диск не становится по причине не совсем подходящего вылета ET, этот параметр также корректируют проставками для диска.

К сожалению, решив проблему с DIA и ET, то есть убедившись в том, подойдут ли диски, далеко не все автолюбители уделяют должное внимание еще одному  важнейшему параметру — сверловке или разболтовке диска.

  • Давайте разберемся, что такое сверловка дисков. Итак, сверловка выполняется еще на этапе изготовления колесного диска и предполагает высверливание отверстий определенного диаметра. Не трудно догадаться, что эти отверстия нужны для последующей установки крепежа (болтов или шпилек) при креплении диска к ступице.

Так вот, сверловка автомобильных дисков обозначается PCD (Pitch Circle Diameter) и представляет собой диаметр окружности  в миллиметрах, на которой располагаются центры крепежных отверстий колеса. Данный параметр также называется разболтовкой.

Обратите внимание, на разных авто существует большое количество вариантов сверловки колесного диска. Если иначе, разболтовка на разных авто отличается.  Например, можно встретить обозначение PCD 4х100, 5х112, 5х100, 5х114,3 и т.д.

Для немецкого автопрома характерен один тип разболтовки, тогда как японские, корейские или американские производители используют другую сверловку. Более того, даже японские и европейские производители  используют разную сверловку. Это значит, что разболтовка Ауди или разболтовка Ниссан может быть не такой, как, например, разболтовка на ВАЗ или разболтовка Форд, Хонда, БМВ и т.д.

  • При этом не все автовладельцы точно знают, какая разболтовка должна быть на автомобиле. Также есть и те, которые попросту игнорируют данный параметр, устанавливая диски с другой сверловкой, например, 5х100 вместо 5х114.3. Сразу отметим, это большая ошибка по целому ряду причин, основной из которых является безопасность!

Следует понимать, что сверловка отверстий диска – параметр, который производитель колесных дисков должен рассчитывать с высокой точностью. В свою очередь, изготовитель авто также учитывает особенности фиксации колеса на ступице. При этом даже небольшое несовпадение центра диска и ступицы становится причиной биения.

Естественно, в лучшем случае биение приводит к повреждениям крепежа и самих отверстий, а также деталей автомобиля (ступичные подшипники, элементы рулевого управления и т.д.). В худшем случае происходит отрыв колеса.

Примечательно то, что диаметр сверловки на глаз определить сложно, а также PCD может отличаться совсем незначительно (например, 5×120 и 5×120.6). С учетом таких особенностей при выборе колесных дисков нужно точно знать, какая разболтовка дисков должна быть на том или ином авто.

Как узнать разболтовку диска

Учитывая рассмотренные выше особенности, становится понятно, что при подборе дисков важно учитывать параметры их сверловки. Другим словами, следует сначала заранее уточнить, какая разболтовка на ВАЗ или той или иной иномарке независимо от года выпуска, страны производства и класса авто. Для этого достаточно изучить техническую литературу. Также нужно проверить, чтобы этот параметр в точности совпадал с параметром на самом диске.

Так вот, сам параметр PCD изготовители дисков указывают на обратной стороне в виде цифр (например, 4х100). Первая цифра – общее количество крепежных отверстий, тогда как вторая – диаметр расположения крепежных отверстий PCD.

  • Кстати, если по той или иной причине не удается точно определить сверловку дисков, параметр можно высчитать самому. При помощи простой линейки, не снимая колеса с машины, следует измерить расстояние между центрами соседних отверстий S.

Далее, если диск с тремя отверстиями, тогда полученное расстояние S делят на коэффициент 0.8658. Если отверстий 4, тогда S делят на 0,7071. Если же отверстий 5, параметр сверловки получают путем деления расстояния S на 0,5878. В свою очередь, 6 отверстий предполагают использование формулы, где S делят на 0,5.

Полезные советы

Прежде всего, если использовать оригинальные «штатные» диски, все параметры (DIA, PCD, ET) будут именно такими, как и предусмотрено производителем авто. По этой причине стоимость оригинальных литых или кованых дисков достаточно высокая, при этом выбор моделей достаточно ограничен. К сожалению, наиболее подходящим вариантом по цене при выборе стандартных дисков остается обычный стальной штампованный диск.

  • Если же выбирать из не оригинальных дисков, тогда на все без исключения параметры следует обращать внимание. Дело в том, что найти диск, который будет полностью соответствовать заводским параметрам, сложно. Причина — изготовители стараются сделать диски максимально универсальными, то есть реализовать возможность их установки на как можно большее количество разных авто.

В результате центральное отверстие DIA зачастую больше, чем необходимо. Для подгонки следует использовать набор переходных колец. Что касается PCD, центровку колеса реализуют по сверловке. Для дисков с неподходящим вылетом, но подходящей сверловкой, используют проставки между привалочной плоскостью диска и ступицей. Так удается откорректировать вылет диска.

Еще добавим, диаметр ЦО диска измеряют со стороны привалочной плоскости. В норме параметр должен полностью соответствовать диаметру посадочного цилиндра на ступице. Это позволяет предварительно отцентровать  колесо на ступице до начала установки болтов или перед затягиванием гаек.

При этом полное центрирование осуществляется по коническим или сферическим поверхностям во время крепления диска болтами или гайками. Однако с учетом того, что производители не оригинальных дисков выполняют сверловку с определенными допусками диаметра в большую сторону, подобрать диск по PCD может быть затруднительно.

При этом отличия даже на 2 мм (например, вместо 4х100 поставить диск 4х98) могут привести к печальным последствиям. Дело в том, что в таком случае из всех 4 гаек или болтов только одна будет нормально затянута, тогда как остальные три  займут не то положение, которое нужно. Результат- крепеж не будет затянут или будет затягиваться с перекосами. Так или иначе, колесо не будет полностью «сидеть» на ступице.

Естественно, при езде, даже с учетом нормальной балансировки колес, возникнут вибрации, крепеж будет испытывать большие нагрузки, колесные гайки могут открутиться и т.д. Получается, даже незначительное отклонение по разболтовке является недопустимым, так как для фиксации колеса болты нужно затягивать очень сильно, при этом гайки все равно будут не дотянуты.

  • Выходом в сложившейся ситуации, когда параметр сверловки диска не совпадает со штатным, является использование особого крепежа. На машинах с креплением диска болтами следует использовать особый болт-эксцентрик со смещаемым конусом.

Такой болт может занять точное положение в крепежных отверстиях диска, причем его резьбовая часть точно попадает в резьбовые отверстия ступицы. Это позволяет избежать неровного размещения крепежа. Для авто, где диск крепится гайкой, используют гайку-эксцентрик.

Данный крепеж встречается редко по сравнению с болтами, однако при необходимости можно поискать именно такой вариант. Кстати, вместе с таким типом крепежа важно использовать центровочные кольца, так как предполагается параллельное использование данных решений.

Также отметим, что в продаже можно встретить диски с двойной сверловкой (например, сверловка 5×100/114.3). На таком диске будет выполнено сразу 10 отверстий, при этом первые 5 под сверловку 100, а оставшиеся под 114. 3. Решение позволяет использовать такие диски на автомобилях, разболтовка дисков которых должна быть 5×100 или 5х114.3.

Подведем итоги

Как видно, разболтовка колес ВАЗ или любого другого автомобиля является важным параметром, которому по тем или иным причинам некоторые автовладельцы не уделяют должного внимания. При этом ошибочно полагать, что за PCD следует следить только на скоростных иномарках, тогда как на простые модели ВАЗ, ГАЗ, ЗАЗ и т.д. можно ставить диски, только приблизительно подходящие по разболтовке.

На самом деле, данный параметр должен в точности соответствовать штатному. В противном случае никак нельзя исключать ситуации и поломки, рассмотренные выше. Само собой, в процессе изучения материала многие автолюбители могут задаться вопросом, почему производители дисков и автомобилей не могут стандартизировать PCD, сделав параметр одинаковым на разных авто.

Ответ очевиден — для разных машин, имеющих разную массу и другие характеристики, а также рассчитанных на разные нагрузки, крепеж дисков также рассчитывается индивидуально.

Рекомендуем также прочитать статью о том, что такое балансировка колес автомобиля. Из этой статьи вы узнаете, на что влияет балансировка дисков и колес на машине, как правильно выполнять балансировку, а также как определить, что колеса нужно балансировать и т.д.

Для одного авто (например, легкового) вполне достаточно 4 болтов, тогда как для другого необходимо использовать 6 (тяжелый внедорожник). Естественно, нагрузка на крепления диска на этих автомобилях разная, что и отразится на PCD.

Конечно, можно сделать крепеж универсальным, однако это потребует доработок, а также станет причиной удорожания конструкции. Проще добавить крепежных отверстий на машинах, где есть нагрузка, а также свести к  минимуму количество крепежей там, где нагрузки не высокие.

Еще разные PCD и DIA для различных марок авто вполне можно объяснить тем, что эти параметры используются по причине нежелания производителей дисков и других деталей на конвейеры разных производителей унифицировать производство.

Не трудно догадаться, что это потребует установки нового оборудования, остановки или модернизации уже имеющихся производственных линий и т.д. Именно по этим причинам различия по таким важным параметрам остаются, а самим автолюбителям остается учитывать все нюансы и подходить к вопросу подбора дисков на автомобиль с максимальной ответственностью.

Разболтовка колесных дисков, таблица совместимости для разных марок автомобилей

Наверняка многие автолюбители замечали, насколько эффектнее выглядит авто, на котором установлены колесные диски с необычным оригинальным дизайном. Внутренний голос сразу посылает сигнал: «Надо бы и тебе такие прикупить!». Конечно, здорово, когда у человека есть стремление модернизировать внешний вид своего автомобиля. Главное, чтобы это было не в ущерб технической части и безопасности.

Поэтому «крутизну» диска мы можем принять во внимание только после того, как убедимся в его соответствии нашим техническим характеристикам. Главным из параметров является разболтовка колесных дисков. К ней мы обязательно вернёмся, когда разберем его маркировку.

Маркировка колесных дисков

Маркировка всех колесных дисков стандартна в соответствии с параметрами. Эти стандарты одинаковы как для литых, так и для штампованных дисков.

Рассмотрим на примере такую расшифровку маркировки колесного диска: 5,5Jx16h3 ET30 PCD: 5/112 d 66.6

В данном примере:

  • 5.5 — ширина диска, указанная в дюймах (B)
  • 16 — его диаметр в дюймах (D)
  • 5/112 — этот параметр и есть разболтовка диска. Он указывает количество крепёжных болтов (в данном случае их 5), а также диаметр окружности их расположения. Этот диаметр по международному стандарту называется «Pitch Circle Diameter«, поэтому обозначается аббревиатурой PCD. В нашем примере он равен 112 мм.
  • ET 30 — «вылет» или «вынос» диска в миллиметрах. Он равен тридцати миллиметрам в нашем примере. Это зазор между плоскостью, которой диск прижимается к ступице (привалочной плоскостью) и центром ширины диска. Когда эти плоскости совпадают, вылет считается нулевым. Когда первая плоскость не переходит за вторую — вылет положительный. Отрицательный вылет, соответственно, если привалочная плоскость пересекает пределы воображаемой плоскости центра ширины диска. Немецкие производители обозначают вылет ET. В нашем примере его величина положительная и обозначается ЕТ30. В случае отрицательного вылета, он обозначился бы ET-30. DEPORT — обозначение вылета у французских производителей. В других странах используют английское OFFSET.

Вылет диска (ET)

Вылет колеса, также как и разболтовка колесных дисков, весомый фактор, который необходимо учитывать при установке. При отрицательном его значении, большая часть диска, выступая наружу, может упираться в колесную арку на повороте. При положительном вылете диск в большей степени внутри. Поэтому, если вы подобрали диск без соответствия с вылетом, вы просто не сумеете его установить, поскольку детали подвески не допустят этого.

Видео — почему при покупке дисков следует проверять как разболтовку колесных дисков, так и их вылет ET (вынос / смещение):

Видео — для коррекции вылета колесных дисков могут быть использованы колесные проставки:

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

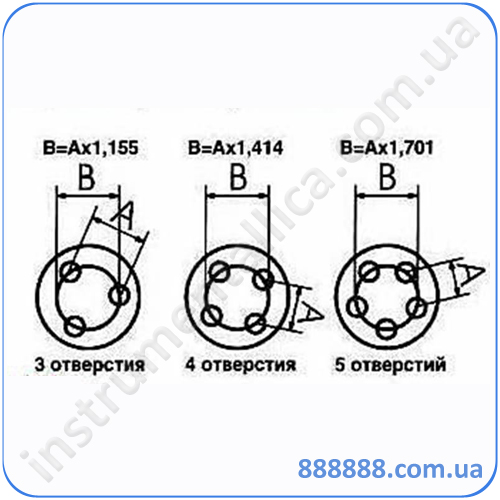

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

Приводим таблицы совместимости (PCD, ET  и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Ауди

БМВ

Daewoo

Форд

Hyndai

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве колесных дисков:

Как узнать разболтовку на литых дисках – АвтоТоп

Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках
(нужные комментарии подписаны под картинками)

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Рис1 Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Рис2-3 Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

Рис4 У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

Рис5 У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Разболтовку колесных дисков можно смело отнести к небольшому тюнингу автомобиля. Для многих автолюбителей изменить внешний вид своего «железного коня», придать ему эксклюзивности, сделать узнаваемым в потоке других транспортных средств – это настоящая мечта.

Но, как правило, на серьезные изменения денег не хватает, а вот установка новых дисков – простой и вполне доступный вид тюнинга.
Но есть одна проблема — новички упускают из вида разболтовку колесных дисков.

Что это такое?
Почти у каждой марки (модели) автомобиля предусмотрена своя разболтовка дисков. Для обозначения параметра используется аббревиатура PCD, рядом с которой указываются числовые обозначения.
Простыми словами разболтовка – это диаметр, по которому сделаны отверстия для крепления колеса.
Как правило, автолюбители не уделяют внимания данному параметру и часто идут на установку дисков с несоответствующей разболтовкой.
Как следствие, колесо становится неправильно. Визуально выявить проблему сложно, но последствия могут оказаться весьма плачевными.

Особенности измерений
Как мы уже упоминали, PCD – это диаметр окружности, на которой расположены специальные отверстия для крепежа колеса (мы уже рассмотрели пример с маркировкой диска).
Итак, у нас есть параметр PCD 5*100. С первым числом все ясно — оно указывает на количество болтов, используемых для крепления колеса.

Содержание

Как узнать показатели разболтовки

Какая бывает разболтовка

У каждого авто свои конфигурации разболтовки колесных дисков и любые новшества должны полностью им соответствовать. Иначе могут страдать технические параметры и безопасность движения. Производители пользуются стандартной маркировкой при выпуске как штампованных, так колесных дисков, выпущенных методом отлива. Маркировка включает в себя характеристики:

  • маркер разболтовки;
  • ширина диска в дюймах;
  • вылет диска в мм.

Разболтовка колесных дисков

Могут быть включены способ изготовления и указание привода авто как часть маркировки.

Что такое разболтовка колесных дисков, должен знать каждый. Если коротко, то это набор характеристик, который влияет на надежность и безопасность движения. Маркер разболтовки состоит из двух цифр, первая показывает количество фиксирующих болтов (для легковых авто бывает 3–6 шт.), вторая цифра – диаметр окружности размещения фиксирующих болтов. Указанный диаметр соответствует стандарту и международному названию PCD. При желании можно найти немало информации по совместимости колесных дисков. Она подается в разных видах: как в табличном варианте, так и в форме текста.

Вылетом колесного диска называется расстояние от плоскости, где диск касается ступицы до центра, расположенного относительно ширины диска. Бывает три вида вылета:

  • положительный;
  • нулевой – обе плоскости между собой совпадают;
  • отрицательный.

Завод-изготовитель строго регламентирует параметр вылета дисков. Из-за связи вылета с кинематическими параметрами подвески, изменить заданную величину можно не более чем на 5 мм.

Компании-производители из разных стран обозначают параметр вылета диска по-разному. Немецкие диски маркируются «ЕТ», французские – «Deport». Чаще всего применяют маркировку «Offset».

Как узнать показатели разболтовки

Довольно часто автолюбители задаются вопросом, как узнать разболтовку колесных дисков, если она не указана. Существует несколько способов, но в основном пользуются следующим. Первый параметр узнают, просто пересчитав крепежные болты. Со вторым сложнее, но тоже возможно определить. Рулеткой, а в идеале – штангенциркулем, измеряем расстояние между соседними отверстиями для крепежа. Теперь нужно измерить диаметр самого отверстия и прибавить к полученному прежде размеру. Задача состоит в том, чтобы узнать значение между центрами крепежных отверстий. Этот параметр поможет узнать PCD, применяя формулу расчета. Коэффициент вычисления зависит от количества крепежных болтов:

  • при трех болтах, полученный результат умножаем на 1,155;
  • при четырех – на 1,414;
  • пяти – на 1,701;
  • шести – на 2.

Если сомневаетесь в своем результате или не желаете заниматься расчетами, можно воспользоваться в интернете готовыми таблицами совместимости дисков по маркам авто.

Таблица разболтовки колесных дисков

При монтаже колеса без учета разболтовки, сдвигается ось и нарушается степень крепления. Отверстия крепежа идут с допуском плюс по диаметру, поэтому часто совершают недопустимую вещь – ошибаются с размером PCD буквально на два миллиметра. При этой ошибке только одна гайка затянута полностью, остальные практически не держат колесо и могут откручиваться самостоятельно. Визуально заметить невозможно, но при движении у колеса повышается уровень биения. В результате такого крепежа могут быть повреждения рулевого механизма и подвески. Для недопущения такой ошибки при подборе размера используйте данные совместимости дисков по маркам авто.

Иногда автолюбители делают подгонку новых колесных дисков, имеющих PCD большего значения, с помощью центровочных колец. Процедура сомнительной безопасности, но имеет своих приверженцев.

В продаже существует три вида колесных дисков:

  1. Литые. Главное достоинство этого вида – малый вес. Быстро покрываются ржавчиной, несмотря на защитные покрытия.
  2. Стальные. Доступная цена, возможность рихтования.
  3. Кованные. Повышенной прочности, не лопаются при ударах, практически не ржавеют.

В идеале иметь два комплекта дисков на холодное и теплое время года. Это продлевает срок их эксплуатации.

Кованые диски Beneventi K5

Какая бывает разболтовка

У каждой марки автомобиля производителем заложены свои параметры разболтовки, отличающиеся от конкурентов.

Существует немало таблиц разболтовки колесных дисков по маркам автомобилей. Обычно они состоят из модели авто, вылета, разболтовки и диаметра отверстия под ступицу. По указанным характеристикам можно без труда подобрать диски, полностью подходящие под заводские параметры.

В качестве примера взят автомобиль Audi. Разболтовка колесных дисков, таблица совместимости:

Разболтовка дисков AUDI

При покупке в магазине не стоит верить заверениям продавца о незначительности разницы разболтовки в два–три миллиметра. Это может привести к снижению качества движения, преждевременному износу шин и повреждению подвески. Встречается также более подробная таблица разболтовки колесных дисков и размеров шин.

Audi 80

Она состоит из следующих параметров:

  • модели автомобиля;
  • размера колесных дисков;
  • вылета диска;
  • крепежных характеристик;
  • размера применяемых шин.

Не стоит жертвовать безопасностью в пользу эффектного внешнего вида. Обязательно при покупке комплекта новых дисков используйте данные по разболтовке. Благодаря современным технологиям и интернету доступ к параметрам колесных дисков таблица совместимости можно осуществить в любое время. Будьте уверены в своем авто, применяя знания и используя информацию в нашем блоге.

“>

Как узнать разболтовку колесных дисков

Делая тюнинг своего автомобиля, надо подбирать такие комплектующие для дисков, чтобы не изнашивалась подвеска, не ухудшался комфорт в салоне и управление автомобиле. Поэтому параметры составляющих дисков должны быть совместимыми с вашим автомобилем. Для этого нужно знать, что такое разболтовка дисков, и уметь пользоваться таблицей совместимости, предполагающей оптимальные параметры обода.
Если Вы решили поставить литые ободы, или планируете поменять резину на зимнюю, тогда необходимо обязательно учитывать разболтовку колесных ободов.

Что такое разболтовка дисков?

Таблица совместимости облегчит выбор разболтовки. Разболтовка включает в себя ряд характеристик:

  • Число отверстий для болтов ступицы машины LZ. Обозначает число креплений, с помощью которых прикручивают колеса;

  • Расстояние, на котором расположены болты;

  • Диаметр, на котором расположены крепежи. Величина диаметра задается заводом-производителем автомобилей.
    Разболтовка дисков

Подбор дисков по нужным Вам параметрам — это совершенно не сложно. Главное, быть внимательным при просмотре характеристик колес. Количество крепежей легко определить, посчитав болты. Расстояние определяют более внимательно. Диаметр находить сложнее.



Таблица совместимости содержит полезные характеристики только по популярным маркам и моделям автомобилей. А как быть остальным автовладельцам?

Чтобы определить совместимость дисков с колесами, для них придуман простой способ — таблица совместимости. Именно с помощью таблицы можно легко подобрать нужные диски.
Последствия неправильно установленных дисков будут заметны при движении по ряду признаков:
1. Усиленное биение колеса;
2. Повреждения рулевого механизма и подвески;
3. Увеличение вероятности откручивания колеса.
Разболтовка очень серьезно влияет на безопасность и может даже привести к ДТП.

Особенности разболтовки разных типов дисков



Сегодня на рынке представлены такие видов автомобильных дисков:

Пользуются популярностью ввиду невысокой стоимости и возможной рихтовки. Рихтование доступно для этих дисков  благодаря их высокой прочности. Такие диски не лопнут даже при прямом столкновении. Разболтовка штампованных дисков должна соответствовать штатным нормативам.

Литые диски достаточно легкие, но не такие долговечны в процессе эксплуатации. Разболтовка литых колесных дисков, таблицы совместимости которых представлены каждым производителем, должна также укладываться в штатный норматив.

Кованые диски очень жесткие и прочные. При эксплуатации они не лопаются и на них трудно получить вмятину. Эти диски не подвергаются разрушительному действию коррозии. Кованые диски, при имеющихся у него вмятинах, можно отремонтировать с помощью прокатки в автосервисе.

Только правильно сделанная разболтовка поможет сэкономить Ваши деньги на постоянный ремонт рулевого механизма и подвески, и поможет сделать движение безопасным. Это, гораздо ценнее, чем простое желание поставить на свой автомобиль не подходящие по характеристикам автомобильные диски.
вылет.



Есть 3 типа значения вылета:

  • Нулевой вылет, который достигается тогда, когда вышеуказанные 2 плоскости совпали;

  • Положительный вылет, который достигается при расположении привалочной плоскости сзади центра колеса. При этом колеса расположены внутри;

  • Отрицательный вылет возможен, когда привалочная плоскость располагается перед центром колес. Если установить обод с отрицательным вылетом, он будет выступать наружу, при этом рискуя задеть колесную арку.

При покупке нужно обязательно обратить внимание на сочетание изделия с автомобилем. Иначе подвесочные узлы и другие элементы станут непреодолимым препятствием на пути к установке.


Читайте так же: Выбор автомобильных дисков.
А в следующей статье речь пойдет про Как подобрать цвета для покраски дисков.

Возможно Вам понравиться

Оптимальная цена

Последнее поступление

Поделиться ссылкой

ИП Коваленко Александр Владимирович

Опубликовано

Информация обновлена

Что нужно знать о схемах крепления колесных болтов

Все изображения сделаны автором, если не указано иное.

Проушины для колес вашего автомобиля — это то, что удерживает колеса на вашем автомобиле. Есть от трех до восьми таких выступов, равномерно распределенных вокруг центральной ступицы колеса и оси. Их расположение вокруг ступицы называется разболтовкой колеса. Схема разболтовки автомобиля определит, какие колеса заданного диаметра и ширины подойдут, а какие нет.

Даже если присмотреться, разболтовка автомобильных колес не сильно отличается. Конечно, легко подсчитать количество выступов на колесе. Однако не так очевидно то, что два колеса с четырьмя болтами могут не подходить к одним и тем же автомобилям. Производители обычно используют одну разболтовку для всех своих автомобилей определенного размера, но не всегда. Кроме того, разные производители часто используют разные схемы расположения болтов, чем другие производители.

Как измеряется расположение болтов в колесе

Многие думают, что разболтовка колеса — это расстояние между соседними выступами.Однако это не так. Схема расположения болтов в колесе — это диаметр круга, проведенного через центры каждого из болтов колеса. Наборы болтов с четным количеством выступов легче измерить, чем шаблоны с пятью выступами; просто измерьте расстояние от центральных точек выступов вверху и внизу шаблона. Однако вы можете провести этот круг через точный центр всех пяти выступов и измерить диаметр круга, чтобы получить разболтовку.

Как написано расположение болтов

«Код», состоящий из двух цифр, используется для иллюстрации схемы расположения болтов — например, типичное колесо с четырьмя упорами имеет цифру 4-4.25 дюймов с разболтовкой. Это означает, что колесо имеет четыре выступа, которые расположены по окружности диаметром 4,25 дюйма. Колесо с разболтовкой 8-7,87 дюйма имеет восемь выступов, расположенных по кругу диаметром 7,87 дюйма. В таблице ниже перечислены стандартные схемы расположения болтов для колес с четырьмя, пятью, шестью и восемью проушинами.

Преобразование расположения болтов с 4 выступами (мм в дюймы)

4-98 мм → 4-3,86 ”

4-100 мм → 4-3.94 ”

4-108 мм → 4-4,25 дюйма

4-110 мм → 4-4,33 дюйма

4–114,3 мм → 4–4,5 дюйма

5-ушкообразное изменение размера болта (мм в дюймы)

5-98 мм → 5-3,86 ”

5-100 мм → 5-3,94 дюйма

5-108 мм → 5-4,25 дюйма

5-110 мм 5-4,33 ”

5-112 мм → 5-4,41 ”

5-114.3 мм → 5-4,5 ”

5-115 мм → 5-4,52 дюйма

5-120 мм → 6-4,72 дюйма

5-120,7 мм → 5-4,75 ”

5-127 мм → 5-5 ”

5-130 мм → 5-5,12 дюйма

5-135 мм → 5-5,3 дюйма

5–139,7 мм → 5–5,5 ”

5–150 мм → 5–5,91 ”

5-155 мм → 5-6,1 ”

5–165,1 мм → 5–6,5 ”

5-205 мм → 5-8.07 ”

6-контактные болты, преобразование (мм в дюймы)

6-114,3 мм → 6-4,5 ”

6-115 мм → 6-4,52 дюйма

6-127 мм → 6-5 ”

6-132 мм → 6-5,2 дюйма

6-135 мм → 6-5,3 дюйма

6-139,7 мм → 6-5.5 ”

Преобразование размера болта с 8-мя ушками (мм в дюймы)

8–165,1 мм → 8–6,5 ”

8–170 мм → 8–6,69 ”

8-200 мм → 8-7,87 ”

Колеса с двойным расположением болтов

Изображение предоставлено VMS Racing

В приведенной выше таблице перечислены все распространенные схемы расположения болтов, которые производители используют в настоящее время.Однако многие производители выпускают колеса с двойной разболтовкой. Это позволяет производителям изготавливать одно колесо, подходящее для гораздо большей части автомобильного населения. Одним из примеров колеса с двумя болтами является колесо с десятью отверстиями под болты, что позволяет использовать колесо на транспортных средствах с разболтовкой от 5 до 100 или с колесом с болтом 5-114,3 мм. Говорят, что это колесо имеет разболтовку 5-100 / 114,3 мм. Это возможно только с разбросом болтов, которые расположены недостаточно близко друг к другу, чтобы одно отверстие под выступ в конечном итоге привело к увеличению или ширине другого отверстия.

Дэн-шинник будет рад помочь вам измерить разболтовку и определить, какие колеса лучше всего подходят для вашего автомобиля.

Ссылка на схему расположения болтов

— Какие колеса подходят?

Наборы болтов с 3 проушинами:

Схема расположения болтов с 3 выступами или диаметр шаговой окружности (PCD) состоит из шпилек ( 3 ) и размера окружности болта , условной окружности, определяемой центральным положением шпилек.

Узнайте больше о размерах колес.

Последовательность моментов затяжки схемы расположения болтов / Технические характеристики:

Примечание. Легкосплавные диски всегда следует устанавливать с помощью динамометрического ключа, обеспечивающего надлежащую установку. Обратитесь к руководству по эксплуатации вашего автомобиля на предмет надлежащих характеристик. Как правильно затянуть гайки с проушинами / болты с проушинами

Размер шпильки Типичный диапазон крутящего момента в футах / фунтах Минимальное зацепление резьбы (оборотов)
12 x 1.5 мм 70-80 6,5
12 x 1,25 мм 70-80 8
14 x 1,5 мм 85-90 7,5
14 x 1,25 мм 85-90 9
7/16 дюйма 70-80 8
1/2 дюйма 75-85 8
9/16 дюйма 135 — 145 8

Разумно подтягивать колеса после примерно 60–90 миль (100–150 км) езды.Узнайте больше о зажимных гайках и крутящем моменте.

Колеса, проставки и переходники

Колесные проставки ~ Адаптеры ~ Колеса

Узоры болтов крепления колес прицепа

Большинство современных дорожных прицепов и хозяйственных прицепов имеют разболтовку с 4, 5 или 6 проушинами, в то время как в тяжелых прицепах чаще всего используются колеса с 6, 8 или 10 проушинами.

Самый распространенный размер болта для колес прицепа — 5 X 4,5, он также очень популярен в легковых автомобилях.

Такие производители автомобилей, как Ford, Mercury, Dodge, Jeep, Mazda, Lexus, Toyota, Honda, Acura и другие, используют колеса 5 X 4,5, что также делает их очень популярными в колесах послепродажного обслуживания.

Другие схемы расположения болтов прицепа перечислены ниже, со ссылками на автомобили с такой же схемой расположения болтов.

Узоры болтов крепления колес малого прицепа:

  • 4 X 4 (наиболее часто встречающиеся)
  • 4 х 9,44

Узоры болтов крепления колес ходовых и служебных прицепов:

Узоры болтов крепления колес прицепа для тяжелых условий эксплуатации:

Центральное отверстие ступицы колеса

Центральное отверстие ступицы: Относится к центральному отверстию в колесе, которое центрирует колесо на ступице автомобиля.Поскольку большинство колес производятся серийно, они имеют большое центральное отверстие для размещения нескольких различных транспортных средств. В этом случае рекомендуется использовать ступичное кольцо. Кольца ступицы представляют собой твердое пластиковое или металлическое кольцо, которое устанавливается между колесом и автомобилем. Это точно центрирует колесо на ступице, гарантируя отсутствие биения при установке колеса на автомобиль. Без ступичных колец возможна вибрация, даже если колесо / шина в сборе идеально сбалансировано.

Вылет колеса

Вылет колеса — это расстояние от установочной поверхности колеса до истинной центральной линии обода.Положительное смещение означает, что монтажная поверхность колеса расположена перед истинной центральной линией обода / шины в сборе. В результате шина лучше прилегает к крылу. И наоборот, отрицательное смещение означает, что монтажная поверхность колеса находится за истинной центральной линией обода / шины в сборе. Это приведет к тому, что шина будет выступать из-под транспортного средства.

H = High — Положительное смещение, обычно FWD (передний привод) +45, 40, 35 смещения

M = Среднее — Нейтральное смещение, обычно RWD (задний привод) + 20 смещение

L = Низкое — Смещение от нуля до отрицательного, смещение обычно RWD (задний привод) 0 смещение

Типы болтов с 4 проушинами:

Схема расположения болтов с четырьмя проушинами или диаметр шаговой окружности (PCD) состоит из кол-во шпилек ( 4 ) и размера окружности болта , условной окружности, определяемой центральным положением шпилек.

Как измерить количество траекторий болтов с 4 проушинами

Измерьте расстояние между двумя шпильками, расположенными поперек ступицы, между двумя шпильками, расположенными поперек ступицы, от центра к центру. Это измерение и есть диаметр вашей разболтовки. Узнайте больше о размерах колес.

Последовательность моментов затяжки схемы расположения болтов / Технические характеристики:

Последовательность моментов затяжки схемы расположения болтов Технические характеристики: 1, 3, 2, 4

Примечание. Легкосплавные диски всегда следует устанавливать с помощью динамометрического ключа, обеспечивающего надлежащую установку.Обратитесь к руководству по эксплуатации вашего автомобиля на предмет надлежащих характеристик. Как правильно затянуть гайки с проушинами / болты с проушинами

Размер шпильки Типичный диапазон крутящего момента в футах / фунтах Минимальное зацепление резьбы (оборотов)
12 x 1,5 мм 70-80 6.5
12 x 1,25 мм 70-80 8
14 x 1,5 мм 85-90 7.5
14 x 1,25 мм 85-90 9
7/16 дюйма 70-80 8
1/2 дюйма 75-85 8
9/16 дюйма 135-145 8

Разумно подтягивать колеса после примерно 60–90 миль (100–150 км) езды. Узнайте больше о зажимных гайках и крутящем моменте.

Колеса, проставки и переходники

Колесные проставки ~ Адаптеры ~ Колеса

Узоры болтов крепления колес прицепа

Большинство современных дорожных прицепов и хозяйственных прицепов имеют разболтовку с 4, 5 или 6 проушинами, в то время как в тяжелых прицепах чаще всего используются колеса с 6, 8 или 10 проушинами.

Самый распространенный размер болта для колес прицепа — 5 X 4,5, он также очень популярен в легковых автомобилях.

Такие производители автомобилей, как Ford, Mercury, Dodge, Jeep, Mazda, Lexus, Toyota, Honda, Acura и другие, используют колеса 5 X 4,5, что также делает их очень популярными в колесах послепродажного обслуживания.

Другие схемы расположения болтов прицепа перечислены ниже, со ссылками на автомобили с такой же схемой расположения болтов.

Узоры болтов крепления колес малого прицепа:

  • 4 X 4 (наиболее часто встречающиеся)
  • 4 х 9.44

Узоры болтов крепления колес ходовых и служебных прицепов:

Узоры болтов крепления колес прицепа для тяжелых условий эксплуатации:

Центральное отверстие ступицы колеса

Центральное отверстие ступицы: Относится к центральному отверстию в колесе, которое центрирует колесо на ступице автомобиля. Поскольку большинство колес производятся серийно, они имеют большое центральное отверстие для размещения нескольких различных транспортных средств. В этом случае рекомендуется использовать ступичное кольцо.Кольца ступицы представляют собой твердое пластиковое или металлическое кольцо, которое устанавливается между колесом и автомобилем. Это точно центрирует колесо на ступице, гарантируя отсутствие биения при установке колеса на автомобиль. Без ступичных колец возможна вибрация, даже если колесо / шина в сборе идеально сбалансировано.

Вылет колеса

Вылет колеса — это расстояние от установочной поверхности колеса до истинной центральной линии обода. Положительное смещение означает, что монтажная поверхность колеса расположена перед истинной центральной линией обода / шины в сборе.В результате шина лучше прилегает к крылу. И наоборот, отрицательное смещение означает, что монтажная поверхность колеса находится за истинной центральной линией обода / шины в сборе. Это приведет к тому, что шина будет выступать из-под транспортного средства.

H = High — Положительное смещение, обычно FWD (передний привод) +45, 40, 35 смещения

M = Среднее — Нейтральное смещение, обычно RWD (задний привод) + 20 смещение

L = Низкое — Смещение от нуля до отрицательного, смещение обычно RWD (задний привод) 0 смещение

Наборы болтов с 5 проушинами:

Расположение болтов с пятью проушинами или диаметр шаговой окружности (PCD) состоит из количества шпилек ( 5 ) и размера окружности болта , условной окружности, определяемой центральным положением шпилек.

Как измерить 5 наборов болтов с проушинами

Измерьте расстояние между двумя шпильками, расположенными поперек ступицы, между двумя шпильками, расположенными поперек ступицы, от внешнего края до центра. Это измерение и есть диаметр вашей разболтовки. Узнайте больше о размерах колес.

Последовательность моментов затяжки схемы расположения болтов / Технические характеристики:

Последовательность затяжки схемы расположения болтов Характеристики: 1, 3, 5, 2, 4

Примечание. Легкосплавные диски всегда следует устанавливать с помощью динамометрического ключа, обеспечивающего надлежащую установку.Обратитесь к руководству по эксплуатации вашего автомобиля на предмет надлежащих характеристик. Как правильно затянуть гайки с проушинами / болты с проушинами

Размер шпильки Типичный диапазон крутящего момента в футах / фунтах Минимальное зацепление резьбы (оборотов)
12 x 1,5 мм 70-80 6.5
12 x 1,25 мм 70-80 8
14 x 1,5 мм 85-90 7.5
14 x 1,25 мм 85-90 9
7/16 дюйма 70-80 8
1/2 дюйма 75-85 8
9/16 дюйма 135-145 8

Разумно подтягивать колеса после примерно 60–90 миль (100–150 км) езды. Узнайте больше о зажимных гайках и крутящем моменте.

Колеса, проставки и переходники

Колесные проставки ~ Адаптеры ~ Колеса

Узоры болтов крепления колес прицепа

Большинство современных дорожных прицепов и хозяйственных прицепов имеют разболтовку с 4, 5 или 6 проушинами, в то время как в тяжелых прицепах чаще всего используются колеса с 6, 8 или 10 проушинами.

Самый распространенный размер болта для колес прицепа — 5 X 4,5, он также очень популярен в легковых автомобилях.

Такие производители автомобилей, как Ford, Mercury, Dodge, Jeep, Mazda, Lexus, Toyota, Honda, Acura и другие, используют колеса 5 X 4,5, что также делает их очень популярными в колесах послепродажного обслуживания.

Другие схемы расположения болтов прицепа перечислены ниже, со ссылками на автомобили с такой же схемой расположения болтов.

Узоры болтов крепления колес малого прицепа:

  • 4 X 4 (наиболее часто встречающиеся)
  • 4 х 9.44

Узоры болтов крепления колес ходовых и служебных прицепов:

Узоры болтов крепления колес прицепа для тяжелых условий эксплуатации:

Центральное отверстие ступицы колеса

Центральное отверстие ступицы: Относится к центральному отверстию в колесе, которое центрирует колесо на ступице автомобиля. Поскольку большинство колес производятся серийно, они имеют большое центральное отверстие для размещения нескольких различных транспортных средств. В этом случае рекомендуется использовать ступичное кольцо.Кольца ступицы представляют собой твердое пластиковое или металлическое кольцо, которое устанавливается между колесом и автомобилем. Это точно центрирует колесо на ступице, гарантируя отсутствие биения при установке колеса на автомобиль. Без ступичных колец возможна вибрация, даже если колесо / шина в сборе идеально сбалансировано.

Вылет колеса

Вылет колеса — это расстояние от установочной поверхности колеса до истинной центральной линии обода. Положительное смещение означает, что монтажная поверхность колеса расположена перед истинной центральной линией обода / шины в сборе.В результате шина лучше прилегает к крылу. И наоборот, отрицательное смещение означает, что монтажная поверхность колеса находится за истинной центральной линией обода / шины в сборе. Это приведет к тому, что шина будет выступать из-под транспортного средства.

H = High — Положительное смещение, обычно FWD (передний привод) +45, 40, 35 смещения

M = Среднее — Нейтральное смещение, обычно RWD (задний привод) + 20 смещение

L = Низкое — Смещение от нуля до отрицательного, смещение обычно RWD (задний привод) 0 смещение

Наборы болтов с 6 проушинами:

Расположение болтов с шестью проушинами или диаметр шаговой окружности (PCD) состоит из кол-во шпилек ( 6 ) и размера окружности болта , условной окружности, определяемой центральным положением шпилек.

Как измерить выкройки болтов с 6 проушинами

Измерьте 6 наборов болтов крепления колесных проушин от центра до центра, расстояние между двумя шпильками, которые расположены поперек ступицы друг от друга. Это измерение и есть диаметр вашей разболтовки. Узнайте больше о размерах колес.

Последовательность моментов затяжки схемы расположения болтов / Технические характеристики:

Последовательность моментов затяжки схемы расположения болтов Технические характеристики: 1, 6, 4, 2, 5, 3

Примечание. Легкосплавные диски всегда следует устанавливать с помощью динамометрического ключа, обеспечивающего надлежащую установку.Обратитесь к руководству по эксплуатации вашего автомобиля на предмет надлежащих характеристик. Как правильно затянуть гайки с проушинами / болты с проушинами

Размер шпильки Типичный диапазон крутящего момента в футах / фунтах Минимальное зацепление резьбы (оборотов)
12 x 1,5 мм 70-80 6.5
12 x 1,25 мм 70-80 8
14 x 1,5 мм 85-90 7.5
14 x 1,25 мм 85-90 9
7/16 дюйма 70-80 8
1/2 дюйма 75-85 8
9/16 дюйма 135-145 8

Разумно подтягивать колеса после примерно 60–90 миль (100–150 км) езды. Узнайте больше о зажимных гайках и крутящем моменте.

Колеса, проставки и переходники

Колесные проставки ~ Адаптеры ~ Колеса

Узоры болтов крепления колес прицепа

Большинство современных дорожных прицепов и хозяйственных прицепов имеют разболтовку с 4, 5 или 6 проушинами, в то время как в тяжелых прицепах чаще всего используются колеса с 6, 8 или 10 проушинами.

Самый распространенный размер болта для колес прицепа — 5 X 4,5, он также очень популярен в легковых автомобилях.

Такие производители автомобилей, как Ford, Mercury, Dodge, Jeep, Mazda, Lexus, Toyota, Honda, Acura и другие, используют колеса 5 X 4,5, что также делает их очень популярными в колесах послепродажного обслуживания.

Другие схемы расположения болтов прицепа перечислены ниже, со ссылками на автомобили с такой же схемой расположения болтов.

Узоры болтов крепления колес малого прицепа:

  • 4 X 4 (наиболее часто встречающиеся)
  • 4 х 9.44

Узоры болтов крепления колес ходовых и служебных прицепов:

Узоры болтов крепления колес прицепа для тяжелых условий эксплуатации:

Центральное отверстие ступицы колеса

Центральное отверстие ступицы: Относится к центральному отверстию в колесе, которое центрирует колесо на ступице автомобиля. Поскольку большинство колес производятся серийно, они имеют большое центральное отверстие для размещения нескольких различных транспортных средств. В этом случае рекомендуется использовать ступичное кольцо.Кольца ступицы представляют собой твердое пластиковое или металлическое кольцо, которое устанавливается между колесом и автомобилем. Это точно центрирует колесо на ступице, гарантируя отсутствие биения при установке колеса на автомобиль. Без ступичных колец возможна вибрация, даже если колесо / шина в сборе идеально сбалансировано.

Вылет колеса

Вылет колеса — это расстояние от установочной поверхности колеса до истинной центральной линии обода. Положительное смещение означает, что монтажная поверхность колеса расположена перед истинной центральной линией обода / шины в сборе.В результате шина лучше прилегает к крылу. И наоборот, отрицательное смещение означает, что монтажная поверхность колеса находится за истинной центральной линией обода / шины в сборе. Это приведет к тому, что шина будет выступать из-под транспортного средства.

H = High — Положительное смещение, обычно FWD (передний привод) +45, 40, 35 смещения

M = Среднее — Нейтральное смещение, обычно RWD (задний привод) + 20 смещение

L = Низкое — Смещение от нуля до отрицательного, смещение обычно RWD (задний привод) 0 смещение

Расположение болтов с 7 проушинами:

Расположение болтов с проушинами 7 X 150 или диаметр шаговой окружности (PCD) состоит из количества шпилек ( 7 ) и размера окружности болта ( 150 ), условная окружность определяется центральным положением шпилек.

Схема разболтовки 7 X 150 использовалась только компанией Ford. Нет других автомобилей, в которых используется разболтовка с 7 проушинами. Вариант колес с 7 проушинами входил в комплект Ford HD Payload Package . Вместо того, чтобы измерять окружность болта, просто посчитайте проушины. Узнайте больше о размерах колес.

Последовательность моментов затяжки схемы расположения болтов / Технические характеристики:

Примечание. Легкосплавные диски всегда следует устанавливать с помощью динамометрического ключа, обеспечивающего надлежащую установку.Обратитесь к руководству по эксплуатации вашего автомобиля на предмет надлежащих характеристик. Как правильно затянуть гайки с проушинами / болты с проушинами

Размер шпильки Типичный диапазон крутящего момента в футах / фунтах Минимальное зацепление резьбы (оборотов)
12 x 1,5 мм 70-80 6.5
12 x 1,25 мм 70-80 8
14 x 1,5 мм 85-90 7.5
14 x 1,25 мм 85-90 9
7/16 дюйма 70-80 8
1/2 дюйма 75-85 8
9/16 дюйма 135-145 8

Разумно подтягивать колеса после примерно 60–90 миль (100–150 км) езды. Узнайте больше о зажимных гайках и крутящем моменте.

Колеса, проставки и переходники

Колесные проставки ~ Адаптеры ~ Колеса

Узоры болтов крепления колес прицепа

Большинство современных дорожных прицепов и хозяйственных прицепов имеют разболтовку с 4, 5 или 6 проушинами, в то время как в тяжелых прицепах чаще всего используются колеса с 6, 8 или 10 проушинами.

Самый распространенный размер болта для колес прицепа — 5 X 4,5, он также очень популярен в легковых автомобилях.

Такие производители автомобилей, как Ford, Mercury, Dodge, Jeep, Mazda, Lexus, Toyota, Honda, Acura и другие, используют колеса 5 X 4,5, что также делает их очень популярными в колесах послепродажного обслуживания.

Другие схемы расположения болтов прицепа перечислены ниже, со ссылками на автомобили с такой же схемой расположения болтов.

Узоры болтов крепления колес малого прицепа:

  • 4 X 4 (наиболее часто встречающиеся)
  • 4 х 9.44

Узоры болтов крепления колес ходовых и служебных прицепов:

Узоры болтов крепления колес прицепа для тяжелых условий эксплуатации:

Центральное отверстие ступицы колеса

Центральное отверстие ступицы: Относится к центральному отверстию в колесе, которое центрирует колесо на ступице автомобиля. Поскольку большинство колес производятся серийно, они имеют большое центральное отверстие для размещения нескольких различных транспортных средств. В этом случае рекомендуется использовать ступичное кольцо.Кольца ступицы представляют собой твердое пластиковое или металлическое кольцо, которое устанавливается между колесом и автомобилем. Это точно центрирует колесо на ступице, гарантируя отсутствие биения при установке колеса на автомобиль. Без ступичных колец возможна вибрация, даже если колесо / шина в сборе идеально сбалансировано.

Вылет колеса

Вылет колеса — это расстояние от установочной поверхности колеса до истинной центральной линии обода. Положительное смещение означает, что монтажная поверхность колеса расположена перед истинной центральной линией обода / шины в сборе.В результате шина лучше прилегает к крылу. И наоборот, отрицательное смещение означает, что монтажная поверхность колеса находится за истинной центральной линией обода / шины в сборе. Это приведет к тому, что шина будет выступать из-под транспортного средства.

H = High — Положительное смещение, обычно FWD (передний привод) +45, 40, 35 смещения

M = Среднее — Нейтральное смещение, обычно RWD (задний привод) + 20 смещение

L = Низкое — Смещение от нуля до отрицательного, смещение обычно RWD (задний привод) 0 смещение

Наборы болтов с 8 проушинами:

Схема расположения болтов с 8 выступами или диаметр шаговой окружности (PCD) состоит из шпилек ( 8 ) и окружности болта , условной окружности, определяемой центральным положением шпилек.

Как измерить выкройки болтов с 8 проушинами

Измерьте 8 наборов болтов крепления колесных проушин от центра до центра, расстояние между двумя шпильками, которые находятся поперек ступицы друг от друга. Это измерение и есть диаметр вашей разболтовки. Узнайте больше о размерах колес.

Последовательность моментов затяжки схемы расположения болтов / Технические характеристики:

Последовательность моментов затяжки схемы расположения болтов Технические характеристики: 1, 8, 4, 6, 2, 7, 3, 5

Примечание. Легкосплавные диски всегда следует устанавливать с помощью динамометрического ключа, обеспечивающего надлежащую установку.Обратитесь к руководству по эксплуатации вашего автомобиля на предмет надлежащих характеристик. Как правильно затянуть гайки с проушинами / болты с проушинами

Размер шпильки Типичный диапазон крутящего момента в футах / фунтах Минимальное зацепление резьбы (оборотов)
12 x 1,5 мм 70-80 6.5
12 x 1,25 мм 70-80 8
14 x 1,5 мм 85-90 7.5
14 x 1,25 мм 85-90 9
7/16 дюйма 70-80 8
1/2 дюйма 75-85 8
9/16 дюйма 135-145 8

Разумно подтягивать колеса после примерно 60–90 миль (100–150 км) езды. Узнайте больше о зажимных гайках и крутящем моменте.

Колеса, проставки и переходники

Колесные проставки ~ Адаптеры ~ Колеса

Узоры болтов крепления колес прицепа

Большинство современных дорожных прицепов и хозяйственных прицепов имеют разболтовку с 4, 5 или 6 проушинами, в то время как в тяжелых прицепах чаще всего используются колеса с 6, 8 или 10 проушинами.

Самый распространенный размер болта для колес прицепа — 5 X 4,5, он также очень популярен в легковых автомобилях.

Такие производители автомобилей, как Ford, Mercury, Dodge, Jeep, Mazda, Lexus, Toyota, Honda, Acura и другие, используют колеса 5 X 4,5, что также делает их очень популярными в колесах послепродажного обслуживания.

Другие схемы расположения болтов прицепа перечислены ниже, со ссылками на автомобили с такой же схемой расположения болтов.

Узоры болтов крепления колес малого прицепа:

  • 4 X 4 (наиболее часто встречающиеся)
  • 4 х 9.44

Узоры болтов крепления колес ходовых и служебных прицепов:

Узоры болтов крепления колес прицепа для тяжелых условий эксплуатации:

Центральное отверстие ступицы колеса

Центральное отверстие ступицы: Относится к центральному отверстию в колесе, которое центрирует колесо на ступице автомобиля. Поскольку большинство колес производятся серийно, они имеют большое центральное отверстие для размещения нескольких различных транспортных средств. В этом случае рекомендуется использовать ступичное кольцо.Кольца ступицы представляют собой твердое пластиковое или металлическое кольцо, которое устанавливается между колесом и автомобилем. Это точно центрирует колесо на ступице, гарантируя отсутствие биения при установке колеса на автомобиль. Без ступичных колец возможна вибрация, даже если колесо / шина в сборе идеально сбалансировано.

Вылет колеса

Вылет колеса — это расстояние от установочной поверхности колеса до истинной центральной линии обода. Положительное смещение означает, что монтажная поверхность колеса расположена перед истинной центральной линией обода / шины в сборе.В результате шина лучше прилегает к крылу. И наоборот, отрицательное смещение означает, что монтажная поверхность колеса находится за истинной центральной линией обода / шины в сборе. Это приведет к тому, что шина будет выступать из-под транспортного средства.

H = High — Положительное смещение, обычно FWD (передний привод) +45, 40, 35 смещения

M = Среднее — Нейтральное смещение, обычно RWD (задний привод) + 20 смещение

L = Низкое — Смещение от нуля до отрицательного, смещение обычно RWD (задний привод) 0 смещение

Наборы болтов с 10 проушинами:

Расположение болтов с 10 выступами или диаметр шаговой окружности (PCD) состоит из шпилек ( 10 ) и окружности болта , условной окружности, определяемой центральным положением шпилек.

Как измерить 10 конфигураций болтов с проушинами

Измерьте расстояние между двумя шпильками, расположенными поперек ступицы друг от друга, от центра до центра с 10 диаграммами направленности. Это измерение и есть диаметр вашей разболтовки. Узнайте больше о размерах колес.

Последовательность моментов затяжки схемы расположения болтов / Технические характеристики:

Последовательность затяжки схемы расположения болтов Характеристики: 1, 6, 8, 4, 10, 2, 5, 7, 3, 9

Примечание. Легкосплавные диски всегда следует устанавливать с помощью динамометрического ключа, обеспечивающего надлежащую установку.Обратитесь к руководству по эксплуатации вашего автомобиля на предмет надлежащих характеристик. Как правильно затянуть гайки с проушинами / болты с проушинами

Размер шпильки Типичный диапазон крутящего момента в футах / фунтах Минимальное зацепление резьбы (оборотов)
12 x 1,5 мм 70-80 6.5
12 x 1,25 мм 70-80 8
14 x 1,5 мм 85-90 7.5
14 x 1,25 мм 85-90 9
7/16 дюйма 70-80 8
1/2 дюйма 75-85 8
9/16 дюйма 135-145 8

Разумно подтягивать колеса после примерно 60–90 миль (100–150 км) езды. Узнайте больше о зажимных гайках и крутящем моменте.

Колеса, проставки и переходники

Колесные проставки ~ Адаптеры ~ Колеса

Узоры болтов крепления колес прицепа

Большинство современных дорожных прицепов и хозяйственных прицепов имеют разболтовку с 4, 5 или 6 проушинами, в то время как в тяжелых прицепах чаще всего используются колеса с 6, 8 или 10 проушинами.

Самый распространенный размер болта для колес прицепа — 5 X 4,5, он также очень популярен в легковых автомобилях.

Такие производители автомобилей, как Ford, Mercury, Dodge, Jeep, Mazda, Lexus, Toyota, Honda, Acura и другие, используют колеса 5 X 4,5, что также делает их очень популярными в колесах послепродажного обслуживания.

Другие схемы расположения болтов прицепа перечислены ниже, со ссылками на автомобили с такой же схемой расположения болтов.

Узоры болтов крепления колес малого прицепа:

  • 4 X 4 (наиболее часто встречающиеся)
  • 4 х 9.44

Узоры болтов крепления колес ходовых и служебных прицепов:

Узоры болтов крепления колес прицепа для тяжелых условий эксплуатации:

Центральное отверстие ступицы колеса

Центральное отверстие ступицы: Относится к центральному отверстию в колесе, которое центрирует колесо на ступице автомобиля. Поскольку большинство колес производятся серийно, они имеют большое центральное отверстие для размещения нескольких различных транспортных средств. В этом случае рекомендуется использовать ступичное кольцо.Кольца ступицы представляют собой твердое пластиковое или металлическое кольцо, которое устанавливается между колесом и автомобилем. Это точно центрирует колесо на ступице, гарантируя отсутствие биения при установке колеса на автомобиль. Без ступичных колец возможна вибрация, даже если колесо / шина в сборе идеально сбалансировано.

Вылет колеса

Вылет колеса — это расстояние от установочной поверхности колеса до истинной центральной линии обода. Положительное смещение означает, что монтажная поверхность колеса расположена перед истинной центральной линией обода / шины в сборе.В результате шина лучше прилегает к крылу. И наоборот, отрицательное смещение означает, что монтажная поверхность колеса находится за истинной центральной линией обода / шины в сборе. Это приведет к тому, что шина будет выступать из-под транспортного средства.

H = High — Положительное смещение, обычно FWD (передний привод) +45, 40, 35 смещения

M = Среднее — Нейтральное смещение, обычно RWD (задний привод) + 20 смещение

L = Низкое — Смещение от нуля до отрицательного, смещение обычно RWD (задний привод) 0 смещение

Расположение болтов на колесах

Когда дело доходит до выбора подходящей установки для установки вторичных или других новых колес на ваш автомобиль, разболтовка, возможно, является наиболее важным соображением, даже в большей степени, чем смещение.Для этого есть совершенно очевидная причина, поскольку «разболтовка» относится к количеству отверстий для выступов в колесе и расстоянию между ними. Расположение болтов на колесе должно совпадать с разболтовкой на автомобиле, иначе колесо не подойдет! Наборы болтов бывают самых разных размеров и могут быть выражены как в дюймах, так и в миллиметрах.

Большинство розничных продавцов, как обычных, так и сетевых, будут знать правильную схему расположения болтов для вашего автомобиля и представят вам только колеса, которые могут поместиться на автомобиле.Интернет-магазины, такие как Tire Rack, Discount Tire Direct и 1010 Tyres, сделают это автоматически, как только вы укажете год, марку и модель своего автомобиля, поэтому большинству покупателей не всегда нужна эта информация. Тем не менее, по-прежнему существует множество ситуаций, когда нужно знать, что такое разболтовка и как узнать, какая у вас.

Диаметр окружности болта

Первая концепция, с которой необходимо ознакомиться, чтобы понять схему расположения болтов, называется BCD, что означает диаметр окружности болта.Если вы положите одно из колес на землю и нарисуете круг, проходящий через центр каждого из отверстий для проушины, это будет круг для болтов, и останется только измерить диаметр указанного круга. Возможно, это легче сказать, чем сделать. Поскольку значения BCD могут отличаться друг от друга всего на полмиллиметра, (см. Ниже) измерения должны проводиться с некоторой осторожностью.

Легче всего измерить BCD с помощью прибора для измерения размеров болтов, который продается во многих магазинах автозапчастей, однако немногие владельцы автомобилей обнаруживают, что им нужен прибор, если они не измеряют несколько разных колес.Вы также можете измерить BCD, сняв колесо и используя ленту, чтобы измерить выступы на роторе автомобиля. Если вы не знаете, в дюймах или миллиметрах отображается BCD, лучше всего иметь рулетку с обеими шкалами. Протяните ленту от центра одной шпильки к центру шпильки, которая проходит поперек колеса от первой — для колеса с 4 или 5 болтами это означает, что вторая шпилька перевернута, с колесом с 6 болтами это третья шпилька. .

Как только вы узнаете BCD, второй шаг будет простым — добавьте количество болтов.Так что, если ваш BCD имеет размер 4,5 дюйма и у вас 5 шпилек, размер болта составляет 5 x 4,5 дюйма. Если у вас есть 4 болта на 100-миллиметровом BCD, это 4 x 100 мм.

Предупреждение: схемы расположения болтов 5 x 4,5 дюйма и 5 x 115 мм фактически находятся в пределах примерно полмиллиметра друг от друга. (4,5 дюйма — 114,3 мм). Таким образом, можно установить колесо 5 x 4,5 дюйма на автомобиль 5 x 115 мм, но подгонка будет не такой правильной, как может показаться. Даже эта разница в полмиллиметра означает, что шпильки выступов не будут отцентрированы в отверстиях выступов колеса, а когда гайки зажимов затянуты, это отсутствие центровки приведет к изгибу шпилек выступов и вызову вибрации колес.Если у вас есть одна из этих двух схем расположения болтов, проявите особую осторожность — например, позвоните в магазин по продаже шин или колес или поищите в Интернете — чтобы убедиться, что у вас есть правильная схема расположения болтов как на колесах, так и на автомобиле!

Некоторые общие схемы расположения болтов для разных автомобилей

Acura 4 x 100 мм 5 x 4,5 дюйма
Audi: 5 x 112 мм
BMW: 5 x 120 мм 4 x 100 мм
Бьюик: 5 x 115 мм
Кадиллак: 5 x 115 мм
Шевроле: 4 x 100 мм 5 х 4.75 « 5 x 5 дюймов 6 x 5,5 « 8 x 6.5 дюймов
Крайслер: 5 x 100 мм 5 x 4,5 дюйма 4 x 100 мм
Додж: 4 x 100 мм 4 x 4,5 дюйма 5 x 100 мм 5 x 4,5 дюйма
Форд: 4 x 4,25 дюйма 5 x 4,5 дюйма 6 x 135 мм 8 x 170 мм
Honda: 4 x 100 мм 4 х 4.5 « 5 x 4,5 дюйма
Инфинити: 4 x 4,5 дюйма 5 x 4,5 дюйма
Ягуар: 5 x 4,25 дюйма 5 x 4,75 дюйма
Джип: 5 x 4,5 дюйма 6 x 5,5 «
Лексус: 5 x 4,5 дюйма 6 x 5,5 «
Mazda: 4 x 100 мм 5 х 4.5 «
Мерседес: 5 x 112 мм
Мицубиси: 5 x 4,5 дюйма 6 x 5,5 «
Сааб 5 x 110 мм
Тойота: 4 x 100 мм 5 x 100 мм 5 x 4,5 дюйма 6 x 5,5 «
Volkswagen: 4 x 100 мм 5 x 100 мм 5 x 112 мм
Volvo: 4 x 108 мм 5 x 108 мм

Как найти расположение болтов вашего колеса — Blackburn

Если вы хотите установить новый комплект колес на свой автомобиль, одна из первых и наиболее важных вещей, которые вы должны знать, — это разболтовка колеса, которое в настоящее время находится на вашем автомобиле.Под разболтовкой подразумевается количество выступов на колесе и расстояние между ними. Вы не можете поставить на свой автомобиль колесо, которое не соответствует разболтовке на вашем автомобиле. Схема расположения болтов может быть измерена в дюймах или миллиметрах и бывает разных размеров.

Blackburn’s подберет правильное расположение болтов для вашего автомобиля и расскажет о вариантах колес, доступных для вашего автомобиля. Blackburnswheelfinder.com автоматически отобразит все доступные варианты, как только вы укажете марку, модель и год своего автомобиля.Если вы не уверены, свяжитесь с нами, и мы будем рады помочь. Если вам необходимо определить правильную схему расположения болтов для вашего автомобиля, следуйте приведенным ниже инструкциям.

Диаметр окружности болта (BCD) является важной частью понимания схемы расположения болтов. Чтобы вычислить BCD, положите одно из колес на землю и нарисуйте круг, проходящий через центр каждого из отверстий для проушин. Этот круг и есть «круг болта». Затем вам нужно будет измерить диаметр этого круга.Вы также можете определить BCD, используя рулетку на шпильках крепления автомобиля на роторе. Вам нужно будет провести рулетку от центра шпильки до центра шпильки, которая проходит поперек колеса, начиная с первой, которую вы только что измерили. На колесе с 4 или 5 болтами это вторая шпилька из того, что вы выбрали для начала. На колесе с шестью ушками это уже третья шпилька. Поскольку расположение болтов измеряется в дюймах и миллиметрах, лучше всего использовать рулетку с обеими единицами измерения.

Вторая часть разболтовки несложная. Вам нужно только посчитать свои ушки. Если у вас 5 проушин и BCD 4,5 дюйма, размер разболтовки будет 5 × 4,5 дюйма. Если у вас 4 проушины и BCD 100 мм, ваша разболтовка будет 4×100 мм.

Новые колеса OEM и старинные колпаки могут быть дорогими, поэтому будьте очень осторожны при измерении BCD, поскольку многие разболтовки находятся в пределах долей дюйма или миллиметра друг от друга. Несмотря на то, что числа могут быть близкими, колесо все равно может не соответствовать или не подходить так, как вы хотели бы.Если измерения ошибочны и выступы не отцентрированы на колесе, это вызовет вибрацию колес и, в конечном итоге, приведет к разрушению колеса (колес) без возможности ремонта.

Ниже приведены некоторые из наиболее распространенных схем крепления болтов для различных транспортных средств. (Обратите внимание, что это наиболее распространенные разболтовки. Расположение болтов зависит от марки, модели и года выпуска вашего автомобиля.)

Акура: 4 x 100 мм 5 x 4,5 ″
Audi: 5 x 112 мм
BMW: 5 x 120 мм 4 x 100 мм
Бьюик: 5 x 115 мм
Кадиллак: 5 x 115 мм
Шевроле: 4 x 100 мм 5 х 4.75 ″ 5 x 5 ″ 6 x 5,5 ″ 8 x 6,5 ″
Крайслер: 5 x 100 мм 5 x 4,5 ″ 4 x 100 мм
Додж: 4 x 100 мм 4 x 4,5 ″ 5 x 100 мм 5 x 4,5 ″
Форд: 4 x 4,25 ″ 5 x 4,5 ″ 6 x 135 мм 8 x 170 мм
Honda: 4 x 100 мм 4 х 4.5 ″ 5 x 4,5 ″
Инфинити: 4 x 4,5 ″ 5 x 4,5 ″
Ягуар: 5 x 4,25 ″ 5 x 4,75 ″
Джип: 5 x 4,5 ″ 6 x 5,5 ″
Лексус: 5 x 4,5 ″ 6 x 5,5 ″ Автомобиль Mazda
: 4 x 100 мм 5 х 4.5 ″
Мерседес: 5 x 112 мм
Мицубиси: 5 x 4,5 ″ 6 x 5,5 ″
Saab: 5 x 110 мм
Тойота: 4 x 100 мм 5 x 100 мм 5 x 4,5 ″ 6 x 5,5 ″
Фольксваген: 4 x 100 мм 5 x 100 мм 5 x 112 мм
Volvo: 4 x 108 мм 5 x 108 мм

На колесах нанесены размеры?

На многих колесах нанесена информация об измерениях.Если вы сможете найти и понять маркировку, вам не придется измерять ее самостоятельно.

Как найти отметки

Маркировку колеса можно найти на задней стороне ступицы или спиц. Иногда их также можно найти на внутреннем крае обода.

  1. Снимите колесо.
  2. Очистите колесо.
  3. Положите колесо лицевой стороной вниз.
  4. Проверьте наличие маркировки.

Если ваше колесо имеет маркировку, вы можете найти марку, модель, номер детали, номинальную нагрузку и маркировку, которая может выглядеть следующим образом:

7J x 16 h3 5/120 ET47

Что означают маркировки

** Щелкните синие ссылки для получения дополнительной информации.**

7 = ширина колеса

J = профиль борта

  • Это размер и форма кромки, на которой крепится борт шины. «J» является наиболее распространенным и используется на большинстве легковых автомобилей.

x = Конструкция колеса

  • В этом случае «x» означает, что колесо было сконструировано как одно целое.

16 = диаметр колеса

h3 = фланец колеса

  • Фланец — это выпуклость на поверхности, на которой крепится борт шины.Эта выпуклость помогает предотвратить падение шины на колесо.
  • Комбинации букв и цифр определяют тип, размер и форму фланца.

5/120 = расположение болтов

  • Первое число — это количество болтов или проушин. Число после косой черты — это размер воображаемого круга, образованного центром отверстий для болтов в колесе.

ET47 = смещение

  • В этом примере колесо имеет положительное смещение 47 мм.

Банкноты

  • Комбинации букв и цифр, использованные в этом примере, являются ТОЛЬКО примером.
  • Отметки на ваших колесах могут быть разделены на несколько мест.
  • Не существует отраслевого стандарта на расположение или формат маркировки колес.

ID ответа
4630
|
Опубликовано
11.05.2016 15:09
|
Обновлено
09.09.2020 12:10

Как измерить проушину окружности болта колеса прицепа или расположение болтов — Pacific Trailers

совет ,

лодочный прицеп ,

безопасность ,

подсказки

Чтобы заменить ступицу на вашем прицепе, вам необходимо знать расположение болтов или выступов.Расположение ступиц прицепных колес можно определить по количеству болтов или выступов на колесо и диаметру окружности, на которой расположены болты. Определить разболтовку довольно просто, но очень важно провести точные измерения. Большинство дорожных прицепов для лодок имеют рисунок с 4, 5 или 6 проушинами. Очень распространенное обозначение ступиц прицепов для лодок — 5 на 4-1 / 2 или 545 для краткости. Это означает, что ступица имеет 5 болтов, равномерно распределенных по окружности 4-1 / 2 дюйма (см. Схему с 5 выступами).

Определение точки крепления на вашем прицепе:

  1. Сначала необходимо подсчитать количество болтов с проушинами на одном колесе. Большинство ступиц прицепов обычно имеют 4 или 5 выступов на каждое колесо / ступицу. Более тяжелые прицепы с большей грузоподъемностью обычно имеют 6 или 8 проушин на колесо.
  2. Если ступицы прицепа имеют четное количество болтов, удерживающих колесо, измерьте расстояние от центра одного болта до центра болта прямо напротив, используя линейку, рулетку или штангенциркуль. Расположение болтов выступа ступицы будет определяться количеством болтов выступа и расстоянием между болтом противоположной ступицы (см. Схему ступицы с 4 выступами).Таким образом измеряются все рисунки, кроме 5 выступов.
  3. Если ступицы колес вашего прицепа имеют 5 болтов с проушинами, размеры немного отличаются. Выберите любой болт с проушиной и измерьте расстояние между задней частью одной проушины и центром другого, находящегося прямо напротив него. Убедитесь, что вы пропустили один болт при измерении. Вы можете измерить расстояние в любом направлении

Два наиболее распространенных типа выступов: 4 на 4 дюйма и 5 на ступицах 4-1 / 2 дюйма . Эти ступицы обычно используются на небольших лодках и прицепах.

ПРИМЕЧАНИЕ: При замене старых ступиц колес, колес, встроенных ступиц / барабанов или ступиц / роторов подшипники следует проверить на износ и при необходимости заменить. При повторной упаковке ступиц прицепов всегда используйте высокотемпературную смазку для ступичных подшипников.

Ступицы колес прицепа с 4, 6 и 8 проушинами измеряются одинаково.


Как узнать, подойдут ли диски вашему автомобилю

Как узнать, подойдут ли диски вашему автомобилю

Один из наиболее часто задаваемых вопросов, которые мы слышим в Factory Reproductions: «Подойдут ли эти колеса к моей машине?» При ответе на этот вопрос следует учитывать несколько важных факторов.В Factory Reproductions мы избавляемся от догадок в этом сложном процессе. Наши колеса созданы специально для марки и модели вашего автомобиля.

Однако, если вы хотите лучше понять установку и ее применение к колесам вашего автомобиля, наша опытная команда определила четыре важнейших элемента.

Четыре важных элемента, которые следует учитывать при расчете фитинга

  1. точки расположения болтов
  2. Обратный ход колеса
  3. Вылет колеса
  4. плюс калибровка или увеличение размера

1) Расположение болтов

Система крепления болтов автомобиля состоит из двух компонентов: количества шпилек колеса и измерения осевой линии этих шпилек колеса .Например, расположение болтов 5 × 114,3 означает, что имеется 5 проушин колеса , а диаметр осевой линии шпилек колеса составляет 114,3 мм . Существует два разных способа измерения диаметра в зависимости от количества выступов. Если ваш автомобиль имеет 4, 6 или 8 выступов, измерьте расстояние от центра одной шпильки колеса до центра шпильки противоположного колеса. Однако, если у вас автомобиль с пятью проушинами, измерьте расстояние от центра одного шипа до внешней стороны самого дальнего шипа.(См. Схему ниже)

Как измерить выкройку колесных болтов?

2) Зазор колеса

Зазор измеряется от установочной поверхности колеса до задней части колеса в дюймах. Чем больше заднее пространство колеса, тем дальше оно будет сидеть под автомобилем.

3) Вылет колеса

Смещение колеса имеет большое значение для внешнего вида и поведения колеса на вашем автомобиле. Смещение составляет , измеряется от средней линии до монтажной площадки колеса и рассчитывается в положительных (+) или отрицательных (-) миллиметрах.У более положительное смещение , тем больше колесо входит в колесную арку. Чем меньше отклонение от смещения , тем больше колесо выступает в сторону крыла. Обычно, чтобы добиться более агрессивной позиции, люди выбирают более отрицательное смещение. Чем ближе вы приближаетесь к нулю, тем больше потенциальных проблем с зазором возникает с крыльями автомобиля. Если вы можете измерить заднее пространство и ширину колеса, вы можете найти преобразование смещения в таблице ниже.

Таблица преобразования смещения колеса

4) Увеличение размера или увеличение размера

Многие владельцы транспортных средств хотят увеличить размер своих колес по сравнению с исходным стандартным размером. Это вызвано или плюс калибровка. Если вы собираетесь увеличить диаметр колеса, не забудьте уменьшить размер шины, чтобы сохранить общий диаметр стандартного колеса / шины. Это обеспечит достаточный зазор, чтобы избежать трения.

Вы готовы к работе

Вот и все! Fitment принимает во внимание эти четыре важных элемента и следит за тем, чтобы колеса вашей мечты соответствовали возможностям вашего автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован.
