Как проверить втягивающее реле мультиметром – подробные разъяснения от автоэлектрика и видеоурок, как это сделать в домашних условиях

Содержание статьи:

Здравствуйте, дорогие читатели. В прошлых видео рассматривали способы проверки втягивающего реле стартера. Если лампочкой все более-менее понятно, то прибором нужно знать, куда нажимать и что смотреть. Будут проверены обмотки и подвижные контакты. Сегодня подробнее расскажем, как проверить втягивающее реле стартера мультиметром.

Соединение электрических элементов

Для того, чтобы проверить работоспособность, необходимо понимать устройство детали. Состоит оно из корпуса в форме капсулы. Внутри находятся:

• Магнит в виде двух катушек, втягивающей и удерживающей;
• Возвращающая пружина и сжимающий ее при подаче питания якорь.

Втягивающая обмотка соединяется через контактную пластину с аккумулятором. Функционирует реле на принципе электрического магнетизма. Цепь питания удерживающей катушки размыкается после старта двигателя автомобиля.

Причины и внешние признаки поломки

Повод обратить внимание на реле, если после запуска автомобиля слышен характерный жужжащий звук. А еще при заводе двигателя только после двух-трех поворотов ключом. Основные причины поломки:

1. Выгорание, загрязнение, износ контактных пластин;
2. Короткое замыкание катушек на корпус или обрыв;
3. Межвитковое замыкание внутри одной или двух обмоток;
4. Механическая деформация возвращающей пружины.

Мультиметром проверяются две первые неисправности реле. Прозваниваются втягивающая и удерживающая обмотки и силовые контакты. К сожалению, данным методом нельзя легко определить замыкание между витками одной катушки. Для этого требуются более глубокие измерения и знание технических параметров конкретной обмотки.

Как правильно снимать со стартера

Для проверки втягивающего реле мультиметром, нужно снять его со стартера и обязательно пометить расположение якоря относительно корпуса. Это важно, потому что в некоторых случаях место крепления с бендиксом имеет необычную форму. Если при сборке перевернуть другой стороной, то могут возникнуть проблемы в его работе.

Можно постучать молотком по головкам винтов, если не можете сдвинуть их с места. Откручивая отверткой винты, помните о безопасности. Никогда не удерживайте деталь левой рукой на одной линии с направлением отвертки. Иначе при срыве отвертки с винта, всем усилием правой руки вы вонзите острое металлическое жало в свою левую руку.

Мультиметром пользоваться несложно, особой опасности в приборе нет. Переключаем прибор в режим «прозвонки». Проверяем каждую обмотку в отдельности.

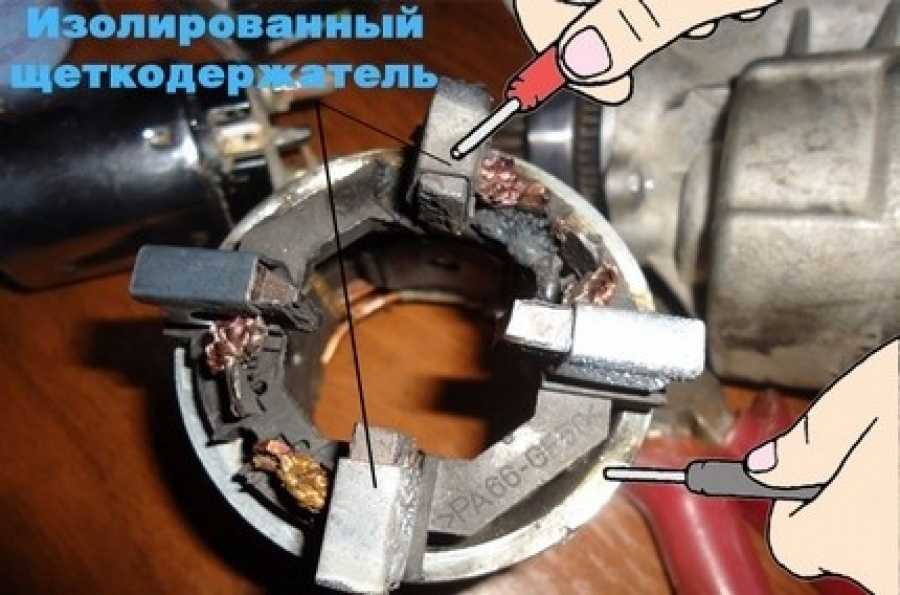

Что можно проверить

Проверяем втягивающую обмотку

Подключаем один щуп к клемме, которая идет от замка зажигания. Вторую – к креплению проводу электродвигателя стартера. Если слышен характерный сигнал прибора, значит проводка целая, обрыва нет.

Проверка удерживающей обмотки

Один зажим остается на той же клемме от зажигания. Вторым щупом прикасаемся к корпусу. В случае сигнала прибора – обмотка целая, если нет – обрыв.

Проверка силовых болтов

Заключительный пункт проверки втягивающего реле стартера мультиметром. Вставляем якорь, один щуп соединяем с одним силовым болтом, второй щуп с другим. Нажимаем на якорь, чтобы соединились подвижные контакты в корпусе. Если слышим «писк» прибора – подвижная пластина замыкает силовые болты, если нет, значит, нет контакта.

Если вместо звука прозвона на экране мультиметра появятся цифры, это означает, что есть большое сопротивление в местах контакта пластины. Возможно, присутствует нагар или физические повреждения. В этом случае нужно разбирать и смотреть визуально.

Другие возможные неисправности

С помощью мультиметра вы определили целостность катушек и силовых контактов. Все цепи в порядке, а втягивающее реле все равно не работает. Значит есть другие причины выхода детали из строя. Последним непроверенным мультиметром электрическим повреждением является межвитковое замыкание в катушках. И эта поломка не поддается ремонту, придется купить новую деталь.

Механические деформации определяются только при вскрытии самой детали. Но не все конструкции поддаются разборке, чаще всего приходится менять в сборе.

В этом видео наглядно показано, как правильно проверять втягивающее реле мультиметром. Все, что было озвучено в этой статье, увидите в этом ролике:

🧑‍🔧 Как проверить втягивающее реле стартера

Проверка втягивающего реле иногда позволяет точно выяснить, почему не работает или плохо крутит стартер. В большинстве случаев ремонту данный узел не подлежит. Но спешить его менять без полноценной диагностики тоже не стоит. Возможно, втягивающее реле исправно, и стартер барахлит не по его вине. Задача этой статьи — рассказать простыми словами о функциях, устройстве, принципе работы и основных неисправностях узла, а также об их признаках и способах проверки.

Функции втягивающего реле стартера

Несмотря на кажущуюся простоту, втягивающее реле стартера выполняет далеко не одну функцию. Соответственно, когда деталь хотя бы частично выходит из строя — вся система запуска двигателя даёт сбой. Функционал втягивающего реле частично понятен из самого названия. Втягивающее — означает, что оно что-то куда-то втягивает. Реле — означает коммутацию (соединение) силовой цепи электрооборудования автомобиля.

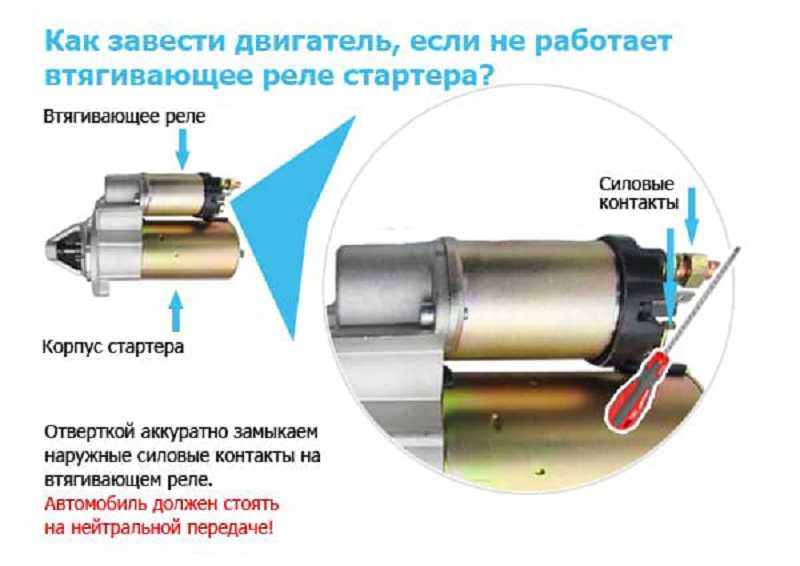

Стартер автомобильный

Если посмотреть на общее устройство стартера, то можно увидеть, что втягивает втягивающее реле. Его подвижный шток через рычаг соединён с обгонной муфтой на валу стартера. Обгонная муфта выполнена одним узлом с приводной шестерёнкой. Когда втягивающее втягивает свой шток, обгонная муфта с шестернёй двигается вперёд, благодаря чему вводится в зацепление с маховиком двигателя. В таком положении узел пребывает до тех пор, пока водитель не отпустит ключ зажигания после успешного (или нет) запуска двигателя.

Следующая функция втягивающего реле заключается в том, чтобы вывести приводную шестерню из зацепления с маховиком, когда мотор уже запущен. Выполняется это за счёт усилия пружины. Как втягивающее втягивает — рассмотрено ниже. Обгонная муфта нужна для того, чтобы ещё до вывода приводной шестерни из зацепления разъединить её с валом стартера.

Между втягиванием и обратным ходом втягивающее реле выполняет промежуточную функцию. Она заключается в надёжной фиксации приводной шестерни в зацеплении с маховиком. Если этого не делать, то шестерня прежде положенного вернётся в исходное положение, и двигатель запуститься не успеет. За эту функцию отвечает удерживающая обмотка втягивающего реле, рассмотренная ниже.

Ну и последние две важные функции втягивающего реле — коммутация «плюса» аккумуляторной батареи со стартером и обратное разъединение контакта. Коммутация происходит одновременно с тем, как приводная шестерня вводится в зацепление с маховиком двигателя. В результате якорь стартера своевременно начинает вращаться, крутящий момент передаётся на коленвал, и мотор стартует. Когда ключ зажигания отпускается, силовой «плюс» АКБ от стартера отсоединяется всё тем же втягивающим реле.

Итого получается, что на такое простое устройство, как втягивающее реле, возложено 5 функций:

1. Втягивание. Приводная шестерня стартера вводится в зацепление с маховиком двигателя.
2. Удержание. Шестерня надёжно фиксируется в зацеплении с маховиком.
3. Обратный ход. Шестерня выводится из зацепления после старта двигателя.
4. Коммутация. На стартер подаётся пусковой ток с АКБ.
5. Отключение. Питание стартера прекращается.

Выполняет все эти функции втягивающее реле благодаря простому, но одновременно гениальному устройству.

Устройство и принцип работы втягивающего реле

Устройство втягивающего реле

Перед тем, как проверять втягивающее реле, просто необходимо хотя бы в общих чертах познакомиться с его внутренним устройством. Разбирать его, конечно, не придётся, так как узел считается неразборным. Однако проверка без понимания устройства и принципа работы может привести к печальным последствиям. В том числе, неумелыми действиями можно легко сжечь изначально рабочее втягивающее реле.

Условно его внутреннюю начинку можно разделить на три части:

1. Механический привод. Состоит из двух штоков. Один из них съёмный (1). Второй находится внутри (10), и приводится в действие обмотками. Пружина 11 нужна для того, чтобы возвращать приводную шестерню стартера в исходное положение после запуска двигателя.
2. Обмотки. Их всего две. Втягивающая (2) и удерживающая (3). Когда через обмотку проходит электрический ток, в области штока создаётся мощное магнитное поле. Когда работает втягивающая обмотка, перемещается шток 1, и втягивающее втягивает. Когда шестерня введена в зацепление с маховиком, её фиксация происходит за счёт срабатывания удерживающей обмотки 3.
3. Коммутационный узел. Когда втягивающее втягивает, шток 1 толкает через пружину шток 10, благодаря чему контактные пластины 9 соединяют между собой контакты 6. К одному из этих контактов подведён «плюс» АКБ, а второй подключён к стартеру. Так происходит запитывание стартера («минус» идёт с массы). Когда замок зажигания отпущен, удерживающая обмотка обесточивается, шток 10 под воздействием пружины 7 возвращается обратно, и коммутация прекращается.

Дополнительно стоит рассмотреть, как работает коммутационный узел втягивающего реле и его обмотки. На схеме ниже видно, как и куда идёт ток. Когда водитель поворачивает ключ зажигания, одновременно успевают сработать и втягивающая, и удерживающая обмотки. Однако после коммутации «плюса» АКБ со стартером втягивающая обмотка прекращает работать, так как силовой «плюс» через контакт реле соединяется с управляющим «плюсом». Удерживающая же обмотка продолжает работать до тех пор, пока водитель не отпустит ключ зажигания.

Электрическая схема втягивающего реле

На реальном втягивающем точку соединения втягивающей и удерживающей обмоток можно увидеть снаружи устройства. Это металлическая перемычка, соединяющая один из силовых контактов с управляющим. Именно к этому силовому контакту подводится «плюс» с АКБ. Отсюда следует, что свободный от перемычки силовой контакт — идёт непосредственно на стартер. Иногда знание этой особенности позволяет не перепутать провода при установке и подключении стартера после проверки.

Вот и всё. Именно так и работает втягивающее реле. Теперь рассмотрим, как оно работать отказывается, и какие признаки на какие неисправности узла указывают.

Признаки неисправности втягивающего реле

Втягивающее реле стартера — общий вид

Для наглядности и простоты восприятия все распространённые (и не очень) неисправности втягивающего реле с признаками и причинами собраны в таблице ниже. Непосредственно методика проверки втягивающего реле стартера описана немного ниже.

Переходим, наконец, к тому, как проверить втягивающее реле стартера.

Проверка втягивающего реле

Проверка втягивающего реле стартера мультиметром

Пойдём от простого к сложному. Так стоит делать всегда, чтобы избежать, по возможности, ненужных манипуляций. Тем более, что проверка втягивающего реле является далеко не безобидной процедурой, и по неопытности или неосторожности легко можно сделать хуже, чем было. Ещё и травмы не исключены. Поэтому, описанные в таблице выше неисправности будут рассмотрены с конца.

Проверка контактов втягивающего реле

Электрические контакты втягивающего реле стартера

Проверка втягивающего реле на предмет наличия плохих контактов выполняется даже без снятия узла с машины. Для этого нужно всего лишь открутить три гайки с тыльной стороны втягивающего, снять управляющий и силовые провода, посмотреть их, очистить от окислов, грязи, ржавчины и так далее. Если с самим втягивающим всё нормально, а контакты были плохие, то уже этого может оказаться достаточно, чтобы оживить или взбодрить стартер. По возможности перед обратной сборкой очищенные контакты желательно обработать специальным составом для защиты от коррозии.

Проверка втягивающего реле на замерзание

Здесь тоже всё очень просто, и разбирать ничего не потребуется. Проблема по вполне понятным причинам проявляется исключительно зимой. Понять, что втягивающее (или сам стартер) отказывается работать из-за замерзания, можно по характеру и времени проявления неисправности. Как правило, если в узел попадает влага, то всё продолжает работать нормально. Замерзает и заклинивает втягивающее реле обычно на утро, то есть, после длительного простоя автомобиля.

Чинить здесь нечего. Нужно просто отогреть втягивающее, направив на него поток горячего воздуха в течение 5-10 минут. Делается это при помощи строительного или бытового фена. Также отогреть узел помогает обычный комнатный обогреватель с вентилятором. Несмотря на простоту данной проблемы, в будущем следует задуматься о том, как в стартер или втягивающее попала влага. Возможно, испортилась прокладка, ослабился какой-то болт, либо корпус был повреждён механически. На некоторых машинах стартер вообще расположен внизу двигателя, и вода в него может попадать после каждой поездки по мокрой дороге.

Проверка втягивающего реле на засорение и механический износ

Здесь уже без демонтажа стартера не обойтись. При этом, сам стартер разбирать нужно не всегда. Часто в таких случаях достаточно снять только втягивающее реле. Далее из него вынимается шток с пружиной. Детали осматриваются на предмет загрязнения, коррозии или механического износа. Грязь и коррозию можно легко убрать, а вот в случае явного износа или поломки втягивающее реле придётся полностью менять.

Проверка втягивающей обмотки

Обмотки внутри втягивающего реле стартера

Для этой проверки втягивающего реле потребуется только мультиметр. Узел придётся снять со стартера.

Диагностика выполняется в следующей последовательности:

1. Включите мультиметр в режим прозвонки.
2. Один щуп прибора закрепите на управляющем контакте втягивающего реле (он, как правило, плоский, и в собранном состоянии к нему подходит тонкий провод).
3. Второй щуп подсоедините к силовому контакту с перемычкой.
4. Если прибор запищал или показал какое-то мизерное сопротивление — втягивающая обмотка не в обрыве.
5. Если мультиметр молчит или ничего не показывает — втягивающая обмотка в обрыве.

Напомним, что при такой неисправности приводная шестерня не может войти в зацепление с маховиком, а коммутационный узел не включается. Соответственно, стартер не подаёт никаких признаков жизни. Чинить в таких случаях нечего. Втягивающее реле с оборванной обмоткой только под замену.

Проверка удерживающей обмотки

Задача этой проверки втягивающего реле заключается в том, чтобы определить обрыв в удерживающей обмотке, либо исключить такую неисправность. Для диагностики опять потребуется только мультиметр.

Алгоритм проверки такой:

1. Включите мультиметр в режим прозвонки.
2. Один щуп подсоедините к управляющему контакту втягивающего реле (плоский тонкий контакт).
3. Второй щуп подсоедините к корпусу втягивающего реле. Обеспечьте нормальный контакт в этом месте.
4. Если мультиметр запищал или показал какое-то сопротивление — удерживающая обмотка целая.
5. Если прибор молчит и ничего не отображает на дисплее — удерживающая обмотка в обрыве.

Что касается проверки данной обмотки, то это ещё не всё.

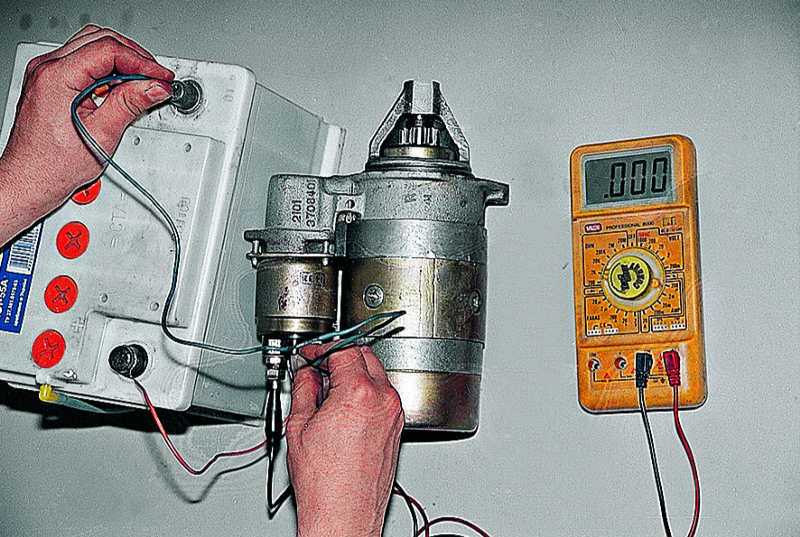

Проверка втягивающей и удерживающей обмоток на силу

Силовая проверка втягивающего реле стартера

Как вы помните из вышесказанного — удерживающая обмотка так называется потому, что должна удерживать приводную шестерню стартера в зацеплении с маховиком. Кроме того, в это же время обеспечивается надёжный контакт в коммутационном узле. Если обмотка подгорела, то магнитное поле, которое она создаёт, будет очень слабым. Соответственно, силы удержать механизм в рабочем положении нужный отрезок времени у втягивающего не хватит.

Втягивающая же обмотка должна отрабатывать так, чтобы силы магнитного поля хватало для уверенного передвижения рабочего штока и введения приводной шестерни стартера в зацепление с маховиком двигателя. Если в обмотке есть межвитковое замыкание, то он будет работать. Но недостаточно эффективно. Выяснить эту самую силу втягивания — и будет второй целью данного этапа проверки втягивающего реле стартера.

Для проведения описанной далее процедуры понадобится:

1. Заряженный автомобильный аккумулятор (можно временно снять с машины).
2. Три толстых провода.
3. Саморез.
4. Кусок медной проволоки.
5. Деревянная поверхность.

Внимание! Описанные далее действия нужно выполнять не мешкая. Перед проверкой неоднократно перечитайте алгоритм и прокрутите в голове все шаги. Внимательно проверьте, правильно ли вы всё соединили, и ещё разок прокрутите последовательность действий в уме. Если допустить оплошность на этом этапе, зевнуть, замешкать, то можно травмировать себя, угробить рабочее втягивающее реле, либо устроить эпичный фейерверк с искрами.

Алгоритм:

1. Вкрутите саморез в деревянную основу.
2. Якорь (шток) втягивающего реле зафиксируйте к саморезу проволокой.
3. «Плюс» аккумуляторной батареи соедините при помощи толстого провода с силовым контактом реле без перемычки.
4. Вторым проводом отдельно подключите «плюс» аккумулятора к управляющему контакту.
5. Уприте в саморез втягивающее реле так, чтобы якорь не преодолел сопротивление пружины, но вошёл немного внутрь.
6. Подключите «минус» аккумуляторной батареи к силовому контакту с перемычкой.
7. Если якорь втянулся внутрь со слабым усилием — межвитковое замыкание во втягивающей обмотке.
8. Когда реле сработает, попробуйте умеренным усилием руки оттянуть втягивающее назад.
9. Если оттянуть втягивающее не получилось — удерживающая обмотка исправна.
10. Если же якорь легко вышел из своего посадочного места и остался висеть на саморезе — удерживающая обмотка неисправна (даже если нет обрыва, в ней может быть межвитковое замыкание).
11. На всю проверку выделяйте не более 3 секунд, после чего обесточивайте собранную схему путём отсоединения минусовой клеммы.
12. Если с первого раза понять ничего не успели, не спешите опять подавать питание на схему. Подождите минут 10, пока обмотки втягивающего реле остынут после нагрузки.

Как уже было сказано ранее — ремонту втягивающее реле не подлежит. Поэтому, если на одном из этапов вы обнаружили обрыв или межвитковое замыкание — деталь под замену.

Проверка коммутационного узла

Узел коммутации втягивающего реле стартера

Последним этапом идёт проверка втягивающего реле на предмет неисправностей коммутационного силового узла. Напомним, что здесь может быть либо плохой контакт, либо его отсутствие в нужный момент, либо вообще залипание. Задача проверки — определить, идёт ли пусковой ток на стартер в момент срабатывания втягивающего реле.

Алгоритм такой:

1. Включите мультиметр в режим прозвонки.
2. Один щуп подсоедините к любому силовому контакту втягивающего реле.
3. Второй щуп подсоедините ко второму из двух силовых контактов.
4. Зафиксируйте щупы, чтобы освободить обе руки для дальнейших манипуляций (привяжите их проволочкой или зажмите крокодилами).
5. Если в таком положении мультиметр уже запищал — коммутирующий узел залип.
6. Якорь (или шток) втягивающего реле установите на его законное место и утопите с силой до упора.
7. Писк мультиметра в этот момент указывает на то, что коммутирующий узел исправен.
8. Если прибор молчит — коммутирующий узел сломан (нет контакта, обгорели пластины).
9. Если мультиметр не запищал, но показал большое сопротивление на дисплее — в коммутирующем узле слишком плохой контакт (нагар, окисел, окалина).

По сути, ремонтировать в случае чего и тут нечего. Втягивающее реле является неразборной деталью. Тем не менее, некоторые модели, всё же, при помощи молотка, отвёртки и ласковых слов можно частично раскурочить. При наличии ровных рук можно даже контакты почистить, и собрать аккуратно всё в исходное состояние.

ВИДЕО: проверка втягивающего реле (комплексная)

Краткие итоги

Чтобы полноценно проверить втягивающее реле стартера, его придётся полностью снять. Дополнительно понадобится простой мультиметр, заряженная аккумуляторная батарея, провода, саморез и чёткое понимание происходящего. Без уверенности в том, что вы делаете, рисковать проводить силовые испытания втягивающего реле крайне не рекомендуется. Ограничьтесь прозвонкой мультиметром и простой очисткой узла. Если же уверенность есть — втягивающее реле проверить вы сможете на 100%, как и выявить абсолютно любую из его возможных поломок.

Как проверить реле мультиметром?

Реле являются одним из основных электрических компонентов, используемых в автомобилях, велосипедах, системах домашней автоматизации, бытовой технике и многих других устройствах для простого переключения цепей высокой мощности. Будучи электромеханическими устройствами, реле подвержены большому износу (поскольку контакт реле переключается между контактами) и в конечном итоге повреждаются или выходят из строя. Итак, в этой статье мы узнаем важность реле, как работает реле, и если вы столкнулись с неисправным реле, то как проверить реле мультиметром.

Краткое описание

Что такое реле?

Реле представляет собой электромагнитный переключатель. Он состоит из катушки, якоря и пары контактов. Когда мы подаем сигнал низкого напряжения (и слабого тока) на катушку, она становится электромагнитом и притягивает якорь к себе. В результате якорь переключается с одного контакта на другой. Если убрать напряжение на катушке, она обесточится и перестанет быть электромагнитом. Якорь переключается обратно на другой контакт.

Контакты известны как нормально разомкнутые (НО) и нормально замкнутые (НЗ). Когда электромагнит неактивен (катушка обесточена), якорь контактирует с нормально замкнутым (НЗ) контактом. Когда электромагнит активен (катушка находится под напряжением), якорь контактирует с нормально разомкнутым (НО) контактом. Поскольку якорь является общей точкой как для нормально разомкнутых, так и для нормально разомкнутых контактов, он известен как COM (сокращение от Common).

Все три клеммы, т. е. COM, NO и NC, не зависят от катушки, а клеммы COM переключаются между NC или NO в зависимости от подачи питания на катушку.

Где используются реле?

Понимание физических и механических аспектов реле — это хорошо, но это не принесет много пользы, если вы не знаете, как и где использовать реле. Представьте себе простое приложение в вашем автомобиле; его фары. Вечером и ночью вы щелкаете или поворачиваете переключатель рядом с рулевым колесом автомобиля, и фары включаются.

Внешне это выглядит как простое приложение и схема. Но если мы копнем немного глубже, мы сможем понять, как реле полезны в этих сценариях. Фары в вашем автомобиле — это мощные устройства, которые потребляют мощность от 55 до 100 Вт и более. Компьютер автомобиля, который отвечает за считывание выключателя фар и подачу питания на фары, не может напрямую подавать питание, так как это маломощное и низковольтное устройство, и он сгорит, если мы подключим фары напрямую к автомобильному блоку питания. компьютер. Приходится использовать промежуточное устройство, которое может принимать команды от компьютера и подавать питание на фары. Это устройство реле.

Если компьютер автомобиля каким-то образом может подать питание на катушки реле и мы подключаем фары к клемме NO, то мы можем легко управлять фарами, не сжигая и не повреждая какие-либо компоненты. Это именно то, что происходит в реальной машине с ее фарами.

Когда мы включаем выключатель фар в машине, его компьютер считывает этот переключатель и активирует катушку реле. Якорь реле меняет свое положение, и фара включается. Когда мы выключаем переключатель фар, компьютер автомобиля деактивирует катушку реле, и якорь реле переключается обратно на контакт по умолчанию.

Пример схемы

Прежде чем рассматривать схему вышеупомянутого примера, мы должны понять несколько важных характеристик реле. Во-первых, это низкое напряжение на катушках. Обычно мы называем реле «реле 5 В» или «реле 12 В». Это означает, что катушка реле требует напряжения 5 В или 12 В, чтобы получить питание и стать электромагнитом.

Затем следует напряжение и ток верхней стороны нагрузки (на клеммах COM, NC и NO). Реле обычно рассчитаны на переменное или постоянное напряжение и ток (а иногда и на то, и на другое). Обычно используемое реле на 12 В будет иметь такие характеристики, как 10 А — 125 В переменного тока, 7 А — 250 В переменного тока или 10 А — 30 В постоянного тока. Эти номиналы представляют собой максимально допустимые напряжения на клеммах реле.

Помимо этого, вот простая схема, обычно используемая в автомобилях для управления фарами. Компьютер автомобиля (электронный блок управления или ЭБУ) управляет транзистором, который подключен к катушке реле. Фары подключаются к нормально разомкнутому (NO) контакту реле. COM подключается к минусу автомобильного аккумулятора.

Как проверить реле?

Из приведенного выше объяснения ясно, что реле являются чрезвычайно важными электронными устройствами, которые позволяют маломощным устройствам, таким как микроконтроллеры, управлять мощными устройствами. Поскольку реле являются механическими устройствами, они могут со временем выйти из строя, и очень важно проверить, работает ли реле должным образом или нет. Если он не работает, то мы должны немедленно заменить его на новый.

Но как проверить реле? Существуют разные способы проверить, работает ли реле должным образом или нет. Мы увидим несколько методов проверки реле и, что важно, узнаем, как проверить реле с помощью мультиметра.

Как проверить реле с источником питания постоянного тока?

В первом методе мы просто подадим и обесточим катушку реле и посмотрим, переключается ли якорь между двумя клеммами. Предположим, реле на 12 В, подключите клеммы катушки к источнику питания постоянного тока на 12 В или аккумулятору с выключателем.

Если мы замкнем переключатель, он замкнет цепь и активирует катушку. Это должно заставить якорь переключиться на нормально открытый контакт. Если мы размыкаем переключатель, то якорь должен вернуться к нормально замкнутому контакту.

Это простой метод проверки реле, особенно автомобильных, поскольку у вас есть доступ к аккумулятору на 12 В.

Как проверить реле с цепью?

Для следующего метода мы создадим небольшую схему, используя простые компоненты, и проверим, работает ли реле или нет. Этот метод полезен для реле, используемых в цепях и печатных платах, но мы также можем тестировать автомобильные реле.

Вот схема для проверки реле.


Еще раз предположим, что реле на 12 В, если мы подадим 5 В на базу транзистора, он включится и активирует катушку. Если реле исправно, контакты якоря меняют положение и загорается светодиод.

Как проверить реле с помощью мультиметра?

Наконец, мы увидим, как проверить реле с помощью мультиметра. Это один из самых простых способов проверить реле. Выньте реле из цепи или из автомобиля. Переведите мультиметр в режим измерения сопротивления (Омметр). Если у вас есть мультиметр с ручным управлением, установите дальномер в минимальный диапазон (200 Ом или подобное значение).

Возьмите выводы мультиметра и подключите их к клеммам катушки реле. Для обычной катушки мультиметр должен показывать от 40 до 120 Ом. Если катушка повреждена, т. е. открыта, счетчик показывает вне допустимого диапазона, и вам необходимо заменить реле.

Еще одним тестом, который мы можем провести с помощью мультиметра, является непрерывность между тремя мощными контактами реле. Когда реле находится в обесточенном состоянии, клемма COM должна быть подключена к нормально замкнутой (NC) клемме. Но как только мы подаем питание на реле, клемма COM переключается и контактирует с нормально разомкнутой клеммой.

Итак, чтобы проверить это, переведите мультиметр в режим проверки целостности цепи и, пока реле не активировано, подключите выводы мультиметра между клеммами COM и NC. Мультиметр должен включить зуммер, если контакты реле в порядке.

Теперь подайте питание на реле и проверьте целостность цепи между клеммами COM и NO. Если зуммер срабатывает в обоих случаях, то с реле все в порядке. Но если какой-либо тест не пройден, то это может быть неисправное реле.

Заключение

Руководство для начинающих по реле, что внутри реле, как реле работает, а также где реле полезны. Как и любое механическое устройство, реле также подвержены повреждениям. Мы можем легко протестировать реле, используя несколько методов, и определить, работает реле или нет. Мы также узнали, как проверить реле с помощью мультиметра.

3 Как лучше проверить реле? через 5 минут

Блог 0

В зависимости от типа реле мы обсудим, как проверить реле различными методами.
Прежде всего, определите реле, которое вы хотите проверить, с помощью изображения, приведенного ниже. На этом изображении проверьте аналогичное матчевое реле. (Прокрутите вниз, чтобы увидеть пояснительное видео)

Первое изображение — реле стартера в велосипеде, второе изображение — 5-контактное реле, используемое в автомобилях, также называемое реле стартера, 3-е — реле, которое используется в электронных схемах, мы узнаем как проверить реле каждого типа.

Общие и наиболее распространенные неисправности реле стартера:

i) Катушка: (состояние — сгорела катушка, разорвано соединение)

ii) Подвижный контакт: (состояние — потерял подвижность, нагар/ржавый контакт из-за искр)

Схема выводов с обозначение:
NC : Нормально закрытый
NO : Нормально открытый
COM : Общий
C1/C2 : Питание катушки

что реле различаются только по типам основа количества клемм, но фактический принцип работы такой же, т.е. принцип электромагнетизма)

Если вы определили тип реле с помощью изображения выше, просто воспользуйтесь одним из следующих способов:

Как проверить реле с помощью мультиметра

(режим зуммера/режим непрерывности)

Для реле типа 1 и типа 3

Первый метод — использование мультиметра
Установите режим мультиметра на Режим непрерывности

Шаг 1: Подсоедините два щупа мультиметра к клеммам катушки ( C1 и C2 ), как показано на рисунке

, если звучит зуммер, значит, ваша электромагнитная катушка в порядке.
Если зуммер не звонит, это означает, что ваша катушка неисправна.

Шаг 2: Если звонит зуммер, необходимо проверить выходные клеммы реле.

Подсоедините щуп мультиметра к клеммному контакту ( NO & COM ), если зуммер не звонит, это означает, что контактный контакт в порядке, в противном случае он неисправен

ИЛИ
Подсоедините щуп мультиметра к клеммному контакту ( NC & COM ), если звучит зуммер, это означает, что контактный контакт в порядке, в противном случае он неисправен. реле для типа 2:

Режим непрерывности

Шаг 1: Два щупа мультиметра и клеммы катушки 85-(C1) и 86-(C2) должны быть подключены, как показано на рисунке. звуковой сигнал, значит катушка возбудителя исправна ( проверьте выше изображения ).

Шаг 2: Если звонит зуммер, вам необходимо проверить выходные контактные клеммы реле (проверьте выше рис. ).

(клеммы НЕТ ) Подключите щуп цифрового мультиметра к клемме (87 и 30 ), если зуммер не звонит, это означает, что контактная клемма работает нормально, в противном случае она неисправна.
или
(клеммы NC ) Подключите щуп мультиметра к клеммам (87a и 30) , если звучит зуммер, значит подвижный контакт реле исправен, в противном случае он неисправен.

Как проверить реле с помощью мультиметра:

(режим сопротивления)

( общий для всех типов )
Сначала установите режим мультиметра Resistor 908 09. Затем подключите красный и черный щуп мультиметра к катушке реле:

Наблюдения:

• Значение сопротивления для реле типа 1 или должно быть в пределах от 30 Ом до 150 Ом .
• Для реле типа 2 значение сопротивления должно быть в пределах от 300 Ом до 900 Ом .
• А для реле типа 3 значение сопротивления должно быть в пределах от 20 Ом до 450 Ом .

Наряду с этим контакты NO и COM должны показывать 0 Ω , что означает обрыв цепи при нет ввода .

[ важно: Вы ​​должны обратиться к техпаспорту этого устройства, прежде чем делать вывод о результате. Поскольку это значение сопротивления зависит от различных типов реле , доступных на рынке]

Как проверить реле без мультиметра?

(Этот метод только проверяет, работает ли погодная катушка или нет)
Подайте на катушку источник питания 12 В/9 В/5 В (подайте напряжение в соответствии с номиналом, указанным на ней), и вы услышите “ четкий щелчок ” означает, что ваш подвижный контакт работает нормально и, следовательно, катушка реле находится в хорошем состоянии.

Дополнительные советы:

• Если ваше пусковое реле не работает или срабатывает время от времени, рассмотрите замену на новое, потому что подвижный контакт вашего реле может покрыться углеродом.
• Наша команда заметила, что некоторые мотоциклы/мопеды, доступные на рынке, чаще имеют проблемы с реле стартера. Реле стартера Yamaha находится вверху.

Короче говоря, что такое реле?

Реле Устройство, которое управляет цепью высокой мощности с помощью цепи малой мощности, реле необходимо для цепи, в которой у нас есть небольшой ток, и необходимо управлять сильноточными приложениями.
Очень часто используется в мотоциклах и автомобилях для управления зажиганием.

Системы домашней автоматизации устанавливает большое количество реле для управления различными бытовыми приборами удаленно и через микросхемы.

Обозначение электрического реле:

Когда ток течет через электромагнитную катушку, он действует как временный магнит и притягивает подвижную катушку, которая изменяет расположение цепи, и это изменение используется для работы по мере необходимости.
