Как подключить противотуманки на ВАЗ-2110 своими руками?

Не все машины отечественного производства имеют установленные еще на фабрике противотуманные фары (ПТФ), поэтому некоторым приходится доставлять автомобиль на СТО. Однако подключить противотуманные фары можно самостоятельно, что мы докажем прямо сейчас.

Требования законодательства

Во время покупки фар в магазине автозапчастей предлагается огромное множество противотуманных компонентов разного формата и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 держать себя в руках и устанавливать фары, подходящие под определенные законодательные требования:

1. Нельзя установить только одну противотуманную фару, фиксация предусматривает монтаж комплекта, состоящего из 2-х деталей.
2. Если измерить расстояние от бокового габарита, фара находится в шаге 400 мм, причем измерения проводятся по внешней стороне рассеивающего прибора.
3. Шаг от дорожного полотна до нижней кромки до рассеивающего изделия не может составлять меньше 150 мм.
4. Недопустим монтаж фар выше головного света.

Необходимые для монтажа инструменты и материалы

Чтобы установить ПТФ, необходимо заранее приобрести весь комплект материалов и инструментов:

1. Набор противотуманных фар, заметьте, что ВАЗ-2110 торпедо отличается старой моделью, поэтому фары для евромоделей следует отложить в сторону.
2. Лампу для контроля за процедурой.
3. Мультиметр, позволяющий тестировать правильность проведения отдельных этапов работы.
4. Двойные разъемы, среди специалистов их еще называют «мама и папа», 1 комплекта достаточно.
5. 8 штук разъемов по типу «мамы».
6. Изолента.
7. Упаковочный материал для термоусадки.

Чтобы правильно установить противотуманки на ВАЗ-2110, необходимо исходить из электросхемы, ее можно взять в КГПТФ.

Инструкция по подключению противотуманок на ВАЗ-2110

Чтобы позже не пришлось многое переделывать, во время подключения следуйте последовательно составленной инструкции:

1. Откройте крышку блока предохранителей, выкрутите 1 саморез и раскройте БП.
2. Найдите 2 провода, длина которых достигает 15 см, разъемы кабеля называют «мамой». Определите, какой провод является постоянным – проверяется контрольной лампой, кабель следует подтянуть к реле на ножку.
3. Красный провод обозначает плюс от реле. Чтобы провести монтаж быстро и без сложностей, лучше взять разъем со 2-й «мамой» и удлинить их кабелями до 30 см, обозначив разъем «мамы».
4. Желтый и желто-черный кабели распределите в штекер белого цвета, он приходится на БП.
5. Разъем со 2-м проводом и разъемом «мама» выведите к БП и подсоедините ко 2-му разъему «папа», он тоже характеризуется 2 проводами желтого и черно-желтого цветов, последний размещен позади кнопки открывания багажника.
6. Черные провода чаще всего означают минус и подключают к реле к ножке.
7. Также важно определить провод управления включения и выключения противотуманных фар. Это можно сделать несколькими способами, например, наметить провод, проходящий от габаритов без клавиши включения, таким образом фары будут загораться, как только будут включены габариты. Еще один способ – провести от габаритов через кнопку. Фары могут зависеть и от зажигания, на кнопке включения ПТФ обозначится плюс и только при нажатии клавиши включатся фары. Самый последний вариант считается самым удобным.
8. Чтобы установить ПТФ, извлеките заглушку и вставьте фары прямо в бампер.
9. Зафиксируйте облицовочный материал для фар.
10. Возьмите отвертку крестообразного формата и проверните пару саморезов крепежа облицовки.
11. Соедините колодку с кабелем. Теперь прибор поключенный.

Второй вариант подключения противотуманок

Сначала выберите область для установки приборов – для этого внизу под бампером предусмотрен небольшой отсек. Кстати, фары бывают разными, одни из них рифленые, созданы для рассеивания света, а прозрачные освещают пятнами. Хотя прозрачные агрегаты сегодня пользуются у собственников ВАЗ-2110 большим спросом, специалисты считают их не такими уж полезными.

Монтаж начинается с отсоединения проводов, идущих к датчику уровня жидкости и бачку омывателя. Отсоедините гайку, находящуюся на бачке смывателя, и извлеките целый пучок кабелей, находящихся слева под лонжероном.

Рассматривая разъем Ш1, следует брать во внимание 3 провода: желтого цвета и 2 желто-черных. Отрежьте 2 куска кабеля желтого оттенка, протяните внутрь салона ВАЗ-2110. Далее зачистите кабель, обожмите клеммами достаточной ширины по типу «папа» и определите внутри колодки так, чтобы провод был присоединен к окрашенному в черный с желтым.

Соедините вместе колодку с 2-мя проводами желтого цвета, прижмите их к жгуту, после этого можно монтировать на прежнее место омывающий бачок.

Теперь вам понадобится провод (2 штуки) с длиной до 0,5 м. Добавьте клеммы под массу и закрепите к шпильке, захватите также провод массы, идущий от фары. Когда кабель от противотуманной фары уже находится в переднем лонжероне, протяните кабель там, где планируется фиксация фар. Не забудьте обработать каждый кабель клеммой массы.

Читайте также: Регулировка сцепления на ВАЗ-2110

Осталось надеть скобы на бампер, а колодки под клемму типа «мама» – на провода. Подготовка фар предполагает вставить в приборы лампочки, специалисты не рекомендуют прикасаться к осветительным лампочкам руками, когда они нагреются, увеличивается риск накала, приспособления могут лопнуть.

Если вы сомневаетесь, что не коснулись лампочек, или точно знаете, что касание было, нужно обезжирить поверхность, воспользовавшись спиртом. Далее подсоедините черный кабель к корпусному основанию, а желтый подведите непосредственно к лампочке. Даже новичок, воспользовавшись этим вариантом монтажа противотуманных фар, сможет разобраться, как правильно подключить противотуманки на ВАЗ-2110, и справится всего за пару часов.

Третья схема по подключению фар

Она состоит из 3-х изображений, где видны особенности соединения противотуманок ВАЗ-2110, колодки реле, разъемов Ш1 и Ш2, из чего состоит ПТФ.

1. Взяв колодку фар, уложите провод розового цвета прямо к черному ящику, где его нужно добавить к колодке реле под номером 85 (смотрите рисунок).
2. Предусмотрите питание контакта под номером 3 колодки, обозначенной Ш1, из клеммы № 30, размещенной на колодке реле.
3. Клемма 87 в ходе монтажа осветительных устройств должна быть присоединена к контакту 5 из колодки Ш1.
4. Вооружившись коннектором, присоедините друг к другу черный кабель, имеющийся на колодке реле № 86 и на контакте № 4, взятом из колодки Ш2.
5. Проверьте, находится ли в рабочем состоянии подсветка клавиши.
6. Индикатор включения противотуманок подразумевает точно такую же проверку.

Тонкости подключения противотуманок

Мы не будем рассказывать, как правильно подключить кнопку противотуманок, схема представлена в ГКПТФ. Что касается подключения самих фар, левый выход расположен прямо возле радиатора под нижней частью фары слева, если смотреть на головное освещение. Чаще всего этот выход привязывается к кузову ВАЗ-2110 хомутом, сделанным из пластика.

Правый выход размещается также точно, только под правой составляющей, освещение тоже головное.

Установка противотуманных фар (инструкция по установке ПТФ)

Безопасное передвижение автомобиля в любых дорожных условиях зависит от комплектации машины. Автопроизводители не на все модели устанавливают противотуманки. Густой туман зачастую заставляет водителей останавливаться, особенно ночью. Решить эту проблему поможет установка противотуманных фар (ПТФ).

Главной целью противотуманных фар является точная подача света перед автомобилем. Точно отрегулированные ПТФ освещают путь длиной в 10-15 м. Этого достаточно для безопасного передвижения в тумане с небольшой скоростью. А так как дорожные условия не всегда бывают плохими для управления автомобилем, водитель должен иметь возможность самостоятельно включать и выключать дополнительное освещение.

Регулировать положение противотуманных фар необходимо в процессе их установки. На эту процедуру нужно отвести максимум времени, терпения и внимания.

Особенности установки противотуманных фар

Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. Многие иномарки имеют в переднем бампере специальные ниши, предназначенные для установки дополнительной оптики. Соответственно под эти формы и размеры автомобилисту и нужно подбирать подходящие противотуманки.

Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля. В этом случае подойдут ПТФ любого размера и формы. Важно, чтобы в комплекте были подходящие кронштейны для их надежного крепления.

Кроме самих противотуманных фар в магазине или на рынке нужно приобрести некоторые дополнительные материалы для их установки:

• электрические провода,
• клеммы для соединения проводов,
• кнопку или ручку включения «противотуманок»,
• предохранитель на 20-30 А,
• четырехконтактное реле.

Подготовка к установке ПТФ на автомобиль

Установка противотуманных фар своими руками возможна при минимальных знаниях физики и умении держать в руках отвертку и гаечные ключи. В этом случае лучше всего работать в гараже, оснащенном смотровой ямой. Автомобилист должен запастись терпением, а работу вести без спешки, точно следуя технологической инструкции по установке. Перед началом работ лучше ознакомиться с рекомендациями производителя, найти электрическую схему для своего автомобиля.

Если же у автовладельца «руки растут не из того места», то лучше доверить эту работу автомобильному электрику. Так удастся избежать дополнительных сложностей и поломок.

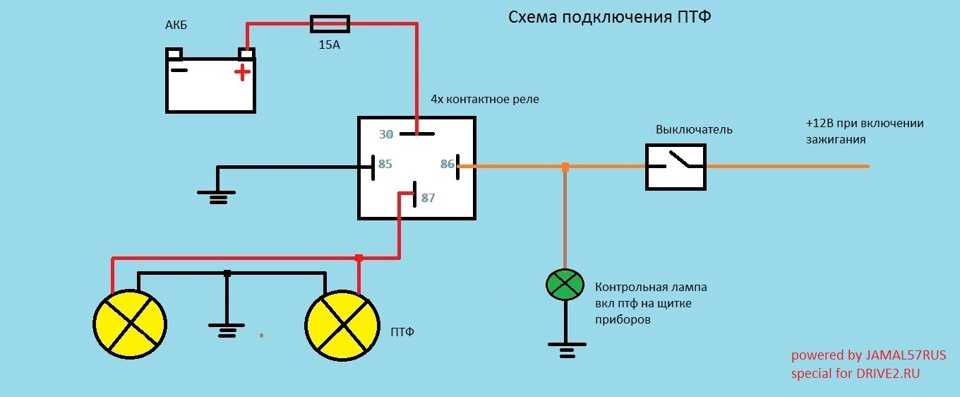

Схема подключения противотуманных фар

Противотуманные фары можно подключить в автомобиле разными способами, принцип действий будет примерно одинаков. Наибольшей популярностью пользуется схема подключения противотуманных фар через реле (смотрите на видео выше). При этом нужно обратить внимание на маркировку ПТФ, если на них указана сторона установки (левая или правая), то важно не перепутать их местами.

Почти все иномарки имеют электроподготовку для установки противотуманных фар. Чтобы убедиться в этом, необходимо заглянуть в блок предохранителей. Если в нем есть свободные клеммы для реле с надписью «fog lamp relay», то подготовка выполнена производителем. А под бампером, скорее всего, можно обнаружить провода с клеммами для подключения ПТФ. Работа по установке противотуманных фар в таком авто значительно упростится.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

• установка фар в бампер,
• протяжка проводов,
• подключение реле и предохранителя,
• монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

• Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
• Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
• Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар. При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями.

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Установка противотуманных фар в блок предохранителей

Автор Don Bowman

Введение

При установке противотуманных фар в блок предохранителей в блоке предохранителей необходимо учитывать силу тока и использовать соответствующую цепь. Противотуманные фары перегружали бы цепи слабого тока и перегорали бы предохранитель. Во-первых, с точки зрения механика не рекомендуется и не рекомендуется прокладывать высокоамперную линию в кабине автомобиля. Все мощные лампы, вентиляторы и т. д. активируются под капотом с помощью реле. Причина этого в том, что все, что потребляет много ампер, имеет тенденцию до некоторой степени нагревать провод. Неисправность изоляции, вызывающая короткое замыкание, приведет к расплавлению проводов и возникновению искр, а также к неизбежному возгоранию. Большинство переключателей сегодня не рассчитаны на большую силу тока. Использование реле намного безопаснее и очень просто в установке. Реле света имеет четыре контакта, и его можно установить в любом месте под капотом. Основное питание к фарам поступает от более крупного 10-миллиметрового провода, который оказывает гораздо меньшее сопротивление, чем обычный провод 18-го калибра под приборной панелью.

Использование переключателя дальнего света

Имеется 10-миллиметровый провод, идущий от положительной клеммы аккумуляторной батареи к одной клемме реле, и провод от реле к фарам. Это то же самое, что выключатель света в доме, за исключением того, что он включается и выключается дистанционно. Два других контакта на реле предназначены для переключения питания от выключателя в автомобиле, а другой контакт — это просто земля. Переключатель в машине практически не потребляет ни мощности, ни ампер, и включает или выключает реле. Можно подключить противотуманные фары к основному блоку предохранителей и реле под капотом, хотя степень сложности намного выше. Найдите реле дальнего света фар. Вытяните реле и проверьте клеммы на наличие питания с помощью вольтметра (ключ должен быть выключен). Один терминал будет иметь питание все время. Это основное для светильников. Поставьте вольтметр на шкалу омов и запомните, какая клемма была горячей — не прикасайтесь к этой клемме, когда она на омах, иначе перегорит предохранитель в вольтметре. Проверьте наличие заземления. Когда земля найдена, запомните, какая это клемма. Проверьте остальные клеммы на наличие непрерывности к разъему фары. Как только он будет найден, отметьте его или запомните его местоположение в блоке, потому что это провод, к которому будут подключены новые фары. Снимите отрицательную клемму с аккумулятора. Выверните болты, крепящие блок реле предохранителей к арке крыла. Отрежьте или удалите любое устройство, удерживающее жгут проводов в нише крыла, чтобы оставался некоторый провис, чтобы можно было перевернуть блок предохранителей вверх дном. Переверните блок предохранителей вверх дном и снимите нижнюю часть блока предохранителей. Будьте осторожны, чтобы не выдернуть какие-либо штырьки из клемм, проверяя целостность провода на задней стороне клеммы. Найдя, проверьте омметром сверху вниз, чтобы убедиться, что это правильный провод (вы ищете непрерывность). Используйте 10-миллиметровый провод и зажимной соединитель на проводе для освещения. Установите провод так, чтобы его можно было привязать к выходящему жгуту, и установите нижнюю крышку на блок предохранителей. Замените блок предохранителей. Теперь противотуманные фары будут гореть вместе с дальним светом.

Использование отдельного выключателя освещения

Вы также можете подключить противотуманные фары к отдельному выключателю в салоне. Купите стандартное 4-контактное реле противотуманных фар, встроенный предохранитель на 30 ампер, дистанционный выключатель, который загорается, чтобы показать, когда он активирован, 2 рулона провода — один рулон 10-го калибра и один рулон 16-го калибра, а также упаковку. различных проводных соединителей. Установите реле рядом с аккумулятором. Установите переключатель в нижней части приборной панели или в любом удобном месте. Отрежьте один отрезок провода калибра 10, чтобы добраться от положительной клеммы аккумулятора до реле, и два отрезка провода калибра 16, чтобы добраться от реле до выключателя. Отрежьте еще один отрезок провода 10-го калибра, чтобы добраться до противотуманных фар. Соедините кусок 10-го калибра, идущий к положительной клемме аккумулятора, и один из 16-го провода, идущий к выключателю, в желтый лепестковый разъем. Подключите его к клемме аккумулятора + реле. Отрежьте кусок провода 16-го калибра, чтобы перейти от земли на реле к земле на шасси или отрицательной клемме аккумулятора. Прикрепите к проводу лепестковую клемму и надавите на клемму заземления реле. Присоедините другой конец к земле. Присоедините лепестковую клемму второго провода к выключателю и подключите ее к клемме SW реле. Наденьте синие лепестковые клеммы на концы проводов 16-го калибра, идущих к выключателю, и подключите их к задней части выключателя. Подсоедините провод 10 калибра от реле к положительному проводу противотуманных фар с желтым стыковым разъемом. Подсоедините желтый разъем к черному проводу (проводу заземления) на противотуманных фарах, затем подключите его к массе. Наденьте желтый круглый разъем на последний провод, идущий к аккумулятору, и прикрепите его к положительному полюсу аккумулятора. Свет можно безопасно включить или выключить в любое время. Если переключатель представляет собой выключатель с подсветкой, некоторые из них загораются из-за того, что они уже подключены, а некоторым требуется питание для освещения. Если это так, то протяните провод 16 калибра к блоку предохранителей под приборной панелью и подключите его к любому предохранителю, на который подается питание только при включенном ключе. Используйте короткий кусок от выключателя до близкой земли.

Биография писателя

Дон Боуман пишет для различных веб-сайтов и нескольких онлайн-журналов с 2008 года. Он владеет автосервисом с 1982 года и имеет более 45 лет технического опыта в качестве мастера ASE. Боуман имеет степень в области бизнеса Университета штата Пенсильвания и был офицером армии США (офицер по техническому обслуживанию самолетов, пилот, шесть наград за воздушные медали, два путешествия во Вьетнам).

Еще статьи

Как установить противотуманные фары?

Признай это. Фар недостаточно в некоторых условиях вождения, и теперь вы спрашиваете, , как установить противотуманные фары ?

Дождливая погода, тусклые дороги и почти нулевая видимость — вот лишь некоторые из ситуаций, когда вас могут спасти противотуманные фары. Они достаточно мощные, чтобы значительно улучшить видимость, позволяя вам управлять автомобилем с большей уверенностью и безопасностью.

Противотуманные фары также удобны для встречных водителей — они достаточно яркие для дороги, но не слепят других водителей. Прелесть противотуманных фар заключается в их способности излучать свет, который может прорезать туман, дым и влагу.

Несмотря на то, что есть модели автомобилей с предустановленными противотуманными фарами, есть еще автомобили, у которых нет пары. Если вы один из последних, вот как установить противотуманные фары.

Содержание

Правильная покупка

Вы не можете просто выбрать любую противотуманную фару. Вы должны убедиться, что они совместимы с вашей конкретной маркой и моделью. Личные предпочтения также играют роль в выборе типа или цвета.

• Желтый свет: Меньше эстетики, но больше пользы, особенно при движении в плохую погоду — причина, по которой вы в первую очередь собираетесь купить противотуманные фары.

• Белый/синий свет: Более эстетичный и более однородный, поскольку они имеют одинаковые цвета с основными фарами. Однако они могут создавать больше бликов, когда вы едете по снегу или туману.

Примечание: если вы не уверены, какой тип противотуманных фар использовать на своем автомобиле, вы можете сделать следующее:

• Обратитесь к местному дилеру и задайте ему свой вопрос.

• Прочтите руководство пользователя и найти подходящие характеристики

• Проконсультируйтесь в местном магазине автозапчастей. Они будут рады помочь вам

Выбор места для установки противотуманных фар

Если у вас одна из последних моделей, вам повезло, потому что производители автомобилей, как правило, разрабатывают новые автомобили с готовыми гнездами для противотуманных фар.
