Тюнинг ОКИ своими руками (видео)

ВАЗ 1111, больше известный как Ока, благодаря компактным размерам и простому дизайну стал предметом насмешек. Между тем, этот автомобиль предвосхитил эру экономных, малолитражных автомобилей. Сегодня практически каждый мировой бренд автомобилестроения разрабатывает собственную «малютку», поэтому в классе компактных автомобилей развернулась нешуточная конкурентная борьба. Отечественный автопром, наряду с итальянским, можно считать пионером в области освоения производства компактных автомобилей. Другой вопрос, что ВАЗ 1111 не получил достаточного развития в виде разработки рестайлингов и новых поколений. Зато Ока предоставляет фанатам осуществлять тюнинг автомобиля своими руками и широкие возможности для модернизации.

Тюнинг Оки своими руками

Существует множество вариантов трансформации, рестайлинга ВАЗ 1111:

• Внедорожник
• Раллийный автомобиль
• Ретро автомобиль – дизайнерские концепции конца 60 начала 70 годов XX века обусловлены угловатостью форм кузова, применением ярких цветов в дизайне
• Кабриолет
• Родстер

Наиболее простым и доступным является тюнинг Оки для бездорожья, так как внешне автомобиль имеет сходства с этим классом машин. Для усиления этого эффекта достаточно сделать лифтинг подвески, установить диски большего диаметра и резину с мощным протектором. Но тюнинг Оки под джип не ограничивается только вышеперечисленными изменениями, их можно считать только первым этапом в деле создания эксклюзивной малютки-вездехода.

Внешний тюнинг Оки можно стилизовать под популярную модель внедорожника Grand Cherokee. Этому способствует схожесть фар и радиаторной решетки. У обоих автомобилей они продолговатые, прямоугольной формы. Достаточно установить обвес, колеса с большим диаметром и тракторным протектором резины, а также придать соответствующую конфигурацию капоту и невзрачная ОКА превратится в миниатюрный клон популярного в 90 годы внедорожника.

Тюнинг автомобилей Оки своими руками делать достаточно легко. Это обусловлено простотой технического устройства машины и непритязательным внешним видом, что, с одной стороны, делает модернизацию простой и дешевой, а с другой – позволяет проводить над автомобилем всевозможные эксперименты. Из всего вышеизложенного можно сделать вывод, что тюнинг ВАЗ 1111 – это лучшая школа для новичка и своеобразная творческая студия для опытного мастера.

Предварительный этап конструирования

Из автомобиля Ока при конструировании берутся такие детали:

• Мотор;
• Трансмиссия;
• Колёсные полуоси;
• Рулевое управление.

В случае необходимости элементы можно заменить совместимыми, доработать некоторые соединения.

Минитрактор из мотоблока Ока конструируется на основе швеллера № 6-8 или уголка 4х4 сантиметра. Количество необходимых материалов определяется по подготовленным чертежам с точными размерами элементов.

Нужно обзавестись следующими инструментами и материалами:

• Болгаркой;
• Сварочным аппаратом;
• Отвёртками и ключами;
• Листовым металлом;
• Покрышками и дисками с диаметром 13-24 дюйма;
• Сиденьем для оператора. Можно использовать не только автомобильное кресло, но офисный стул. Его закрепляют на раме агрегата.

Тюнинг двигателя Оки

Процесс улучшения характеристик двигателя условно можно разделить на 2 направления:

• Кардинальное изменение характеристик – полная замена мотора
• Улучшение штатного силового агрегата

В первом случае идеальным вариантом станет инжекторный мотор от Rover Mini с объемом 1,3 литра. Преимуществом такого вида тюнинга является значительное увеличение технических показателей, минусами станут высокая стоимость реализации и необходимость перерабатывать под новый мотор большинство систем автомобиля. Это дорого и занимает много времени.

Второй вариант – модернизация штатного силового агрегата более дешевый и простой, но не позволит получить такого прироста мощности, как в первом случае.

Тюнинг двигателя Оки своими руками необходимо начинать с карбюратора. Первый шаг – увеличение диаметра дроссельной заслонки до 52–54 мм. Это позволит получать двигателю больше воздуха, что облегчит его работу, повысит показатели и увеличит моторесурс. Можно сразу установить тюнинговую модификацию карбюратора.

Установка нового распредвала позволяет повысить обороты до 7000 единиц. При этом обязательно необходимо подтянуть мощность двигателя, что делается при помощи следующих операций:

• Замена штатных клапанов на облегченные
• Модернизация седел клапанов
• Доработка впускных и выпускных каналов клапанов
• Герметизация клапанов
• Установка бронзовых направляющих
• Изменение форм камер сгорания

Дополнительно нужно заменить на спортивные модификации впускной и выпускной коллекторы, а также воздушный фильтр на модель K&N с нулевым сопротивлением. Этот комплекс мероприятий позволит значительно повысить технические характеристики двигателя и оптимизировать его работу, то есть потеря мощности будет минимальной.

С помощью насадки на глушитель можно придать двигателю спортивное рычание. Модели с подсветкой будут создавать эффект пламени, вырывающегося из реактивного сопла.

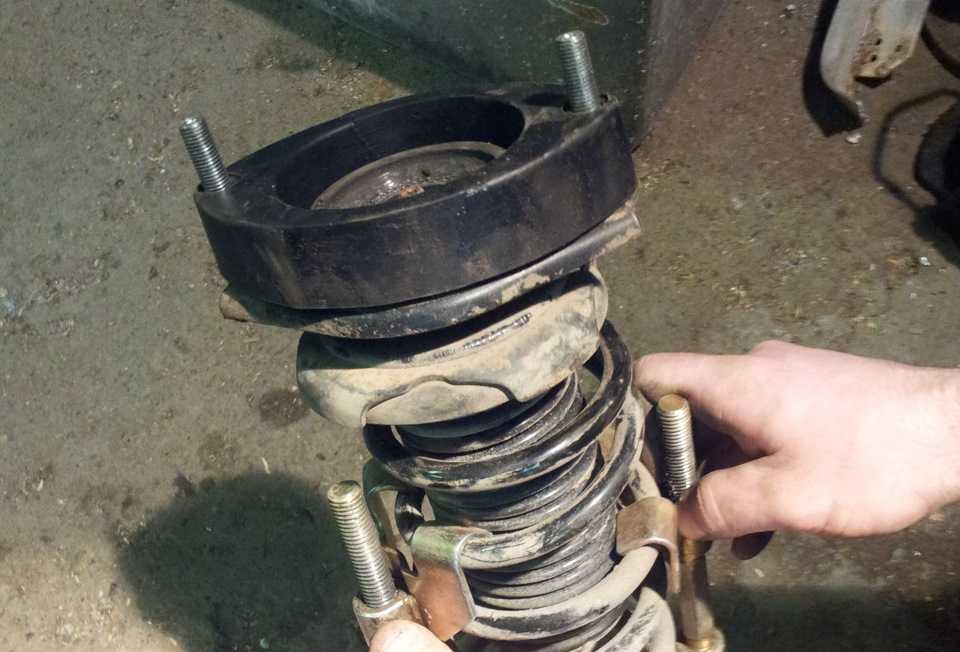

Тюнинг подвески Оки

Улучшение ходовых характеристик ВАЗ 1111 – первоочередная задача владельца, так как в базовом варианте подвески они никудышные и вызывают кучу нареканий. Для исправления ситуации необходимо установить газо-маслянные амортизаторы. Этого хватит, чтобы придать автомобилю устойчивость и улучшить его управление.

Полезный совет Штатные пружины специалисты не рекомендуют менять на продвинутые модификации, так как последние быстро выходят из строя.

Если из Оки планируется сделать внедорожник, то необходимо произвести лифтинг подвески. Это можно сделать при помощи специализированного набора или путем добавления проставок под пружины. Результат – задранная задняя часть автомобиля. Но при этом придется дорабатывать крепления амортизаторов. Собственно это все, что необходимо для улучшения подвески ВАЗ 1111 своими руками.

Особенности конструкции

Изготовление самодельного вездехода из «Оки» привлекательно уже потому, что это выгоднее многих официально производимых конструкций. В качестве основы подойдут не только совершенно новые, но и сломанные либо побывавшие в ДТП автомобили. Многие любители создают настоящие «универсальные» вездеходы, которые едут на шинах низкого давления. Некоторые модели оснащаются воздушными подушками.

Гусеничный транспорт тоже можно сделать своими руками, однако это решение, скорее, подойдет для езды по снегу, и в летние месяцы его преимущества, мягко говоря, неочевидны.

Но все меняется – стоит только выехать на пересеченную, а особенно заболоченную или сильно увлажненную местность. Там гусеницы убедительно продемонстрируют свое превосходство. Дорогостоящие комплектующие покупать не надо. Стоит учесть, что в колесных вариантах ведущими оказываются все движители. Полезно использование «переломных» рам, которые куда практичнее жестких аналогов.

Тюнинг салона Оки

Здесь вариантов для модернизации больше чем достаточно:

• Полная замена обшивки салона. Для этого используются свои материалы или покупается специальный набор. Можно испробовать авторский прием переработки салона, например, доработка штатной обшивки
• Частичное декорирование – установка фигурных вставок и элементов в обшивку
• Доработка штатных кресел – установка удобных подголовников покупка или изготовление стильных чехлов. При этом должна быть учтена общая дизайнерская концепция переработки салона в части подбора цветов
• Замена штатных сидений на спортивные или кресла представительского класса
• Установка нового рулевого колеса
• Установка стильных накладок на педали
• Монтаж дополнительного оборудования: автоматического привода стекол и боковых зеркал
• Крышу можно сделать панорамной или вырезать люк

Это далеко не все варианты, которые можно воплотить, делая тюнинг салона Оки своими руками. По сути, тут нет догм и запретов, все зависит от фантазии мастера. Это отличный вариант для проведения творческих экспериментов, изобретения авторских приемов декорирования.

Тюнинг панели Оки

Тюнинг торпеды Оки связан с трудностью – компактными габаритами автомобиля. В связи с этим установить торпеду с других моделей вряд ли получится. Или придется долго искать подходящие размеры. Здесь лучшими помощниками станут воображение и подручные средства.

Можно прибегнуть к стандартному, проверенному варианту – обтянуть торпеду кожей или пленкой карбон. Если хочется создать эксклюзив, то поможет в этом монтажная пена, эпоксидная смола, шлифовальный инструмент. С их помощью можно менять дизайн торпеды как вздумается. Это также хороший метод переделки посадочного отверстия под приборную панель.

Тюнинг панели Оки своими руками также предусматривает 2 варианта:

• Модернизация заводской панели
• Установка новой панели, от других моделей автомобилей

Первый вариант предусматривает замену стандартных ламп подсветки на светодиодные. Установка новой подложки или доработка штатной позволит создать нестандартный вид. Полная замена панели приборов потребует доработки торпеды.

Полезный совет Не стоит забывать о качественном уплотнении, новая или доработанная торпеда не должна издавать скрипов. Это требование можно считать неотъемлемой частью тюнинга.

Вездеход на базе Оки «Лёнеход»

Довольно простой и дешевый в сборке вездеход на базе оки был сделан Леонидом из города Нягань. Вездеход способен развивать скорость около 50 километров час, а так же преодолевать водные преграды вплавь. машина была изготовлена в основном для вылазок в отдаленные участки леса для собирательства.

Для сборки подобного вездехода потребовались следующие детали и материалы:

1) Кузов от автомобиля Ока 2) труба профильная для сборки рамы 3) Двигатель внутреннего сгорания ВАЗ 1111 4) большая часть ходовой от нивы 2121 5) Шины ШАИНА 6) Рулевое от ваз 2109

Рассмотрим более детально работы сделанные над вездеходом.

Для начала автор решил изготовить раму будущего вездехода. рама изготавливалась самостоятельно из профильной трубы имеющийся в наличии у автора.

Схема изготовления рамы приведена ниже:

Вот так выглядит передний мост собранного вездехода:

Установлена раздаточная коробка:

Были срезаны крепления с моста от москвича для установки рессор. были установлены рессоры от москвича 412 со стремянками, для этого они были предварительно размерены и переварены. Изначально автор планировал сделать пружинную подвеску, как это принято делать на вездеходах с небольшой массой по типу оки, но решил, что рессоры все же надежнее, так как для пружин необходимо было усложнять раму под ход пружин и ставить больше саленблоков для крепления. То есть основным фактором в пользу рессорной подвески служили простота и надежность.

После основной сборки автор приступил к испытаниям автомобиля. По ходу испытаний так же ведутся мелкие доработки, в частности выявляются и устраняются недостатки, продолжаются работы над внешним видом машины, совершенствуется система подвески.

Вес вездехода получился около 800 килограмм. Вездеход обладает следующими размерами: длинна базы 210 сантиметров, ширина 208 сантиметров, длинна всего вездехода 360 сантиметров, высота получилась около двух метров, дорожный просвет равен 40 сантиметрам.

Были произведены покрасочные работы, а так же установлен пенопласт под дно для большей плавучести:

В этих же целях может быть закреплена камера на двух ремнях в передней части вездехода, при таком подходе можно не волноваться за устойчивость машины на воде.

За короткий период эксплуатации выявилось несколько проблемных мест вездехода. В частности погнуло верхние тарелки передних пружин, поэтому будут установлены косынки. Еще выявились проблемы с маслом, за 50 километров пути уровень масла значительно снизился, так как двигатель был приобретен в отличном состоянии, то скорее всего это не в нем дело. К тому же подтеков масла нигде не обнаружено. причина кроется во влажном фильтре после преодоления водных преград. были запаяны отверстия в верхней крышке на корпусе во избежания намокания фильтра. Ходовая не выявила каких либо проблем.

Ходовая не имеет поломок, в основном из-за малой нагрузки идущей от колес. такие колеса отлично вписываются в концепцию нивовской подвески. однако для самого вездехода желательно установить колеса побольше, так как маленький диаметр колеса, это в свою очередь малый объем воздуха в шинах, а следовательно приходится идти на ухищрения в виде пенопласта и дополнительных камер для преодоления водных преград. Так же у установленных колес слишком слабый протектор, который в грязи фактически не работает. за 350 километров пути все шипы имеющиеся на колесах стрелись, тесть резина износится довольно быстро. Поваленное бревно становится сложным препятствием для преодоления.

Но есть и плюсы у подобной конструкции:

Ход подвески очень мягок, так как колеса все же широкие , то на мосты вездеход не садится и идет по глине уверенно. Данные колеса исключают сильные нагрузки на мосты, что увеличивает их срок службы. Ну и самый главный плюс, это цена, так как мосты ходовая нивы довольна дешевая, но подходит исключительно под такой тип колес.

Если, к примеру, установить колеса диаметром от 1300, то придется переделывать ходовую, в частности устанавливать мосты от УАЗа. Поэтому 1300 авторос имеющиеся у автора пока стоят без дела, но в будущем планируется замена мостов на уазовские и соответственно резины.

А пока для того, чтобы увеличить сцепление с дорогой, на колеса ШАИНА имеется возможность прикрепить ремни с нефтяных качалок, но не факт , что трансмиссия выдержит подобные нагрузки. Поэтому автор ездит как есть, так как опасается за мосты и передний редуктор. Возможно будет установка некой компенсирующей муфты на вездеход до его полной модернизации.

Так же были выявлены слабые стороны подвески вездехода, после удара о бревно на скорости 10 км\час была погнута рулевая тяга, которая в последствии вышла из строя. Тяга была заменена и усилена прутом ф 10 в обеих сторон для надежности.

что касается езды вездехода по болотам, то к сожалению проваливается, но тут не в колесах дело, скорее в условиях местности. в любом случае, вездеход способен самостоятельно выезжать из подобных ситуаций при включении блокировки.

Коробки передач хватает от оки, даже пониженная не требуется. Рулевые тяги, кстати, были установлены от лады девятки, но автор планирует переделать и заменить их на нивовские. рулевое довольно легкое, но была ошибка в углах относительно сошек.

Ниже показано соединение двигателя оки и рулевой колонки от нивы. Фланец обрабатывается под карданный вал ваза, для этого берется промежуточный карданный вал нивы, с него удаляется маленький шрус, который со шпильками. Под фланец идет ркп, шлицевая у этого шруса получается такая же как у полуоси от оки. Из внутреннего шруса оки делается карданный вал, с использованием полуоси и маленького шруса нивы.

Получается что-то вроде такого, не стоит забывать о подшипнике, он необходим, чтобы снизить нагрузку на раздаточную коробку.

С раздаточной коробки передается уже на мосты как обычно:

Фотографии готового вездехода:

Автор вездехода: Леонид из города Нягань. Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Тюнинг бампера для Оки

Стандартные бамперы ВАЗ 1111 плохо поддаются модернизации, так как обладают ограниченным тюнинговым ресурсом. Причина – небольшая площадь поверхности, где близко друг к другу расположены противотуманные фары и место для госномера. Но при желании можно раскачать и штатные бамперы. Это делается при помощи монтажной пены, эпоксидной смолы и шлифовального инструмента. Например, можно увеличить бампер в нижней части, добавив диффузоры по примеру раллийных автомобилей. Но такая технология непрактичная и трудоемкая.

Основная сложность модернизации штатного бампера – создание симметричной поверхности и четкой прорисовки линий. Также определенную трудность может вызвать разработка дизайна. Чтобы долго не мучиться за основу стоит взять какой-нибудь продвинутый образец спортивного бампера.

Оптимальный тюнинг бампера для Оки своими руками – замена родных образцов на продвинутые модификации. Это просто и быстро. Затруднение вызовет только установка заднего бампера. Причина сложностей – фаркоп. Следует помнить, что объемные бамперы визуально увеличивают размеры кузова. Эффект можно увеличить путем выдвижения бамперов вперед.

Рама квадроцикла своими руками чертежи

Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму Грани заглаживал крупнозернистой наждачной бумагой.

Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.

Итак, болван готов и чтобы выклеить качественное изделие, потребовалось: 10 кг эпоксидной смолы, 1 кг пластификатора к ней и 1 кг отвердителя, 15 погонных метров не толстой стеклоткани, 5 м стекломата, кисти, перчатки. Очень желательно работать в средствах, защищающих дыхание. И чем они дороже, тем надёжнее. А вот опыт, как известно, не купишь, поэтому набирался его в процессе работы.

В качестве разделительного слоя между болваном и изделием использовал прозрачный скотч. Тщательно, без пропусков, обклеил его полосами весь болван. Ушло всего 1,5 рулона широкого скотча.

Разводил смолу по 200 — 300 граммов с отвердителем и пластификатором. Применял мерные стаканчики и шприцы, что не очень-то удобно. Перед этим нарезал полоски стеклоткани такими размерами, чтобы на ровных поверхностях ложились большие полотна, а на неровностях отрезки ткани смогли их повторить, не сделав складок. К слову, стеклоткань в меру тянется по диагонали переплетений, «обтекая» нужную форму.

Сначала намазывал густо эпоксидной смолой один участок болвана, накладывал на него стеклоткань и сверху пропитывал снова смолой. Соседний кусок ткани клеил по той же технологии с перехлёстом 3 — 5 см. Работать пришлось споро — смола схватывается довольно быстро, и чем выше её температура, тем быстрее. Да, ещё смолу чуть-чуть подогревал возле мощной лампы освещения для лучшей текучести.

После обклейки болвана стеклотканью в один слой, начал обклеивать его стекломатом. Стекломат достался мне достаточно толстый, и им оказалось хорошо набирать толщину изделия. Но он не облегает неровности, поэтому использовал его только на ровных (или с некрутым прогибом) поверхностях и без перехлёста. Пропитка смолой осуществлялась так же, как и при работе со стеклотканью. Только следует учесть, что смолы для пропитки стекломата уходит очень много, поэтому разводить её нужно побольше. Неровные поверхности после наклейки стекломата проклейвал в несколько слоёв тканью. Каждый последующий слой накладывал после того, как немного схватится предыдущий, чтобы не утекала смола. А поскольку процесс выклейки обвеса занял не один день, приходилось после суток перерыва «шершавить» поверхность крупной наждачной бумагой и обезжиривать — ведь смола за это время отверждается полностью. Заключительные слои поверх мата опять покрывал стеклотканью, и даже не одним слоем.

Так как поверхность мне нужна была, как говорится, чем ровнее, тем лучше, а опыта было маловато, то провалы и ямки всё же оставались — заливал их где одной смолой, а где и с наложением кусочков стеклоткани. Смолы немного не хватило. Докупал уже в хозмаге, в коробочках. Работать с ней понравилось мне больше, поскольку уже расфасована, и оставалось лишь смешать компоненты. И сохла она побыстрее, чем приобретённая на фирме.

После полного высыхания выклеенного обвеса сделал в нём пропилы, разделив изделие на три части: задние крылья и задок, фальшбак с подсиденьем, передние крылья и передок. Осторожно, слегка поддев и оттягивая руками с подковыриванием, отделил изделие по частям без особых усилий от болвана.

Теперь, сняв части, начал обрабатывать их по отдельности, доводя до нужного результата. В общем, обыкновенные подготовительные и покрасочные работы по «всей» технологии: сначала грубая шлифовка со снятием больших выпуклостей смолы и стеклоткани; затем кропотливое заделывание шпаклевкой со стекловолокном углублений; далее шлифовка наружной поверхности и грунтовка с пластификатором. В заключении — покраска «металликом» и покрытие лаком с пластификатором.

Болван тоже аккуратно срезал и положил в дальний угол — на всякий случай. Обвес прикрепил к специально сделанным и приваренным «по месту» креплениям на раме.

В завершение сварил из тонкостенных стальных труб наружным диаметром 20 мм передний и задний багажники, а в дополнение к ним — и «кенгурятники», заменяющие бамперы.

Тюнинг фар для Оки

Тюнинг оптики Оки – один из важных элементов, влияющих на внешний вид автомобиля. Действенным методом преображения фар является установка накладок. Их можно купить или сделать самостоятельно. Перед тем необходимо поставить светодиодные лампы и отполировать фары. Есть возможность полной замены оптических приборов. Для установки продвинутой модели потребуется доработка кузова.

Какие еще приемы можно применить для изменения внешнего вида фар:

• Изменение дизайна обода фары – нанесение блестящего покрытия, стилизованного под хром
• Доработка подложки фары
• Украшение светодиодными лентами, чаще всего они напоминают ресницы, но можно расположить их внизу и придать автомобилю агрессивный вид

Тюнинг задних фонарей Оки осуществляется в основном за счет установки накладок. При этом стоит помнить, что они не должны нанести ущерб безопасности – фонари в любом случае остаются хорошо заметными.
