Как подключить сабвуфер к магнитоле своими руками?

Сабвуфер представляет собой акустическую систему для воспроизведения частот 20-120 гигагерц в звуке и подключается он в машине к автомагнитоле.

Подключение такое могут сделать на СТО  RealZvuk или «гаражные» специалисты. А еще при наличии базовых знаний, который вы сможете найти в данной статье, подключение сабвуфера к магнитоле может производиться и самим автовладельцем. Для этого необходимо подготовить лишь некоторые инструменты и расходные материалы.

Необходимый инструментарий и материалы.

• Предохранитель.
• Конденсатор.
• Проводка.
• Кусачки.
• Плоскогубцы.
• Изолента.
• Гаечные ключи.
• Разводной ключ и стяжка.
• Непосредственно сабвуфер.

Подключение пассивного сабвуфера к магнитоле, инструкция.

Он, к слову, бывает пассивный и активный. Разница между ними заключается лишь в том, что в схеме подключения пассивного сабвуфера требуется усилитель, а активный сабвуфер подключается к магнитоле напрямую. Будем рассматривать первый вариант.

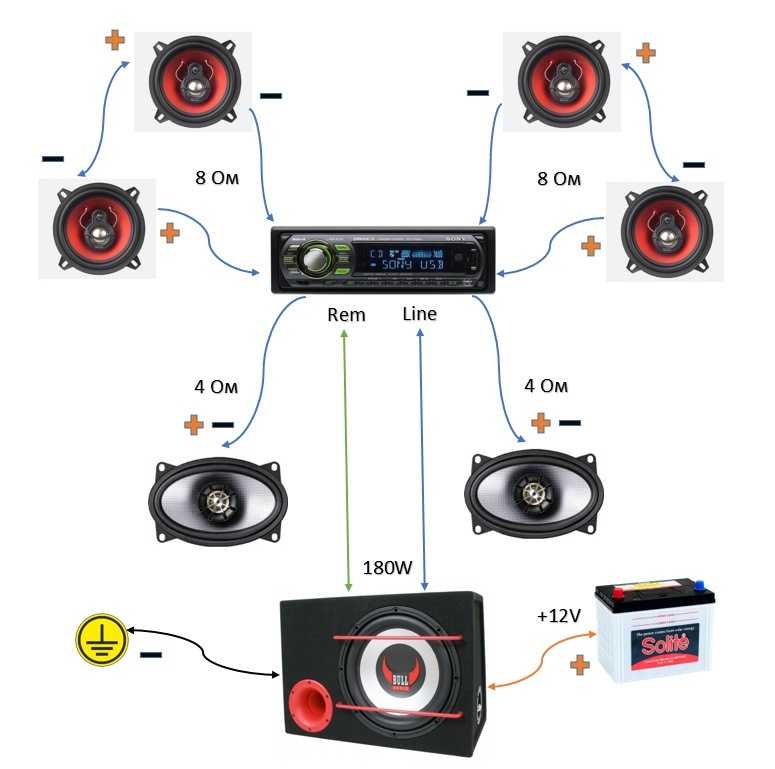

Схема подключения сабвуфера к магнитоле.

Схема подключения пассивного сабвуфера проста: он вместе с колонками подключается к усилителю, а усилитель присоединяется к магнитоле. Задача усилителя в данной цепочке — передать полученный от магнитолы сигнал высокочастотному и низкочастотному динамикам, где последним выступает сабвуфер, а высокочастотным – сателлиты (советую ознакомиться со статьей — усилитель для сабвуфера своими руками).

Замечу: сабвуфер вместе с усилителем требует немала места, поэтому многие размещают их в багажнике машины. Как вы, наверняка, догадались для подключения сабвуфера в таком случае провода приходится вести через весь салон — к аккумулятору.

Внимание!
Перед началом подключения акустической системы авто необходимо отключить его аккумулятор (чтобы не произошло короткого замыкания).
Начинаем подключение пассивного сабвуфера.

Все провода питания должны быть защищены, особенно это касается «плюса». Для защиты подойдет гофра или другой материал. На «плюсе» устанавливаем предохранитель (можно приобрести и уже готовый провод с предохранителем) и делаем это поближе к аккумулятору.

Установить Сабвуфер на авто ?

Записатся на установку

Смотрите Как подключить сабвуфер

Первый этап подключения.

Для проводки потребуется найти технологическое отверстие (в иномарках оно, скорее всего, будет закрыто заглушкой из резины, а в отечественных авто может быть и без заглушки). Если такого отверстия в машине нет — его придется просверлить.

Протягиваем провода в просверленное отверстие и заливаем его герметиком. Кстати, для более долговечного использования кабеля, лучше использовать вместо него резиновую втулку.

Второй этап.

Протягиваем провода в моторном отсеке и выводим жгут в салон.

В салоне лучше заранее подготовить места для прокладки проводки, так как ее лучше спрятать. А для этого придется кое-где снять накладки на порогах и другие элементы обшивки салона. После прокладки проводки в салоне, все демонтированные элементы обшивки можно будет (и даже нужно) вернуть на свои места.

Третий этап.

От салона проводка идет к багажнику тоже через технологическое отверстие, если такового нет, то его снова придется просверлить. После вытягивания проводов в багажник подключаем их к усилителю: плюс к плюсу, минус к минусу.

Теперь усилитель подключен к аккумулятору и осталось его подключить к магнитоле. Для этого понадобятся «тюльпаны» и тонкий провод одножильный, управляющий питанием усилителя (скорее всего, будет синего цвета).

Для снятия магнитолы используйте специальные плоские ключи, ими работать удобнее и быстрее. но если таковых нет, можно использовать и простую отвертку либо нож.

Четвертый этап подключения сабвуфера к магнитоле.

«Тюльпаны» подключаются по цветам коннекторов. Однако случается, что штекеры провода могут быть красного и черного цветов, а у автомагнитолы — красного и белого. В такой ситуации подключать необходимо белый к черному, а красный к красному.

После такого подключения проводим проводку через салон с силовым проводом и подсоединяем «тюльпаны» к портам усилителя.

Осталось лишь подключить сабвуфер к усилителю. Кстати, если у вас двухканальное усиливающее устройство, то сабвуфер необходимо подключить к обоим каналам (нужно для оптимального распределения сигнала усилителем). О том, как настроить сабвуфер в машине смотрите здесь.

Подключение активного сабвуфера к магнитоле.

При подключении активного сабвуфера к магнитоле проделываем похожие манипуляции, только подключение это осуществляем напрямую к магнитоле — без усилителя. При такой схеме подключения к сабвуферу подключается конденсатор. Только не забывайте здесь соблюдать полярность.

Многие граждане устанавливают сабвуферы у себя дома, но далеко не каждому известно, как поставить данный прибор в автомобиль и на каком сабвуфере лучше остановить свой выбор. В настоящее время на рынке встречается большое количество моделей.

Монтаж сабвуфера в авто

Сабвуфер представляет собой обыкновенный аудиодинамик, но у него достаточно крупные габариты, и его преимущественной задачей является воспроизведение басов. Через один динамик нельзя воспроизводить все необходимые звуки. Существует высокочастотное звучание, звучание с низкими и средними частотами. СЧ и НЧ аудиодинамики характеризуются плотным и четким басом. Произвести установку такой системы достаточно трудно. Она занимает довольно много места в салоне, поэтому поставить сабвуфер, к примеру, в седан очень сложно.

Существуют активные и пассивные автомобильные сабвуферы. У пассивной модели есть всего один аудиодинамик, который вмонтирован в корпус из древесины. Данный материал улучшает качество звучания. Сабвуфер пассивный лишен каких-то дополнительных деталей. Это обычный динамик. Его нельзя подключать к общей мультимедийной системе, потому что так можно обеспечить короткое замыкание.

Выбираем динамик для сабвуфера в машину

10-ти дюймовый низкочастотный динамикЗачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Для данной разновидности сабвуфера требуется специальный усилитель. Такое устройство получает от системы соответствующие сигналы, после чего отправляет их на сабвуфер, выдающий НЧ. У активного же сабвуфера уже есть свой усилитель. Его можно напрямую подсоединить к мультимедийной системе и наслаждаться отличным звучанием. Вам не нужно будет дополнительно покупать и подключать усилитель. Но у сабвуферов активного типа есть один минус – они стоят гораздо дороже своих пассивных аналогов.

Перед тем, как подключать сабвуфер, с АКБ необходимо снять клемму. Затем нужно подсоединить самый главный проводок, разъем для которого находится между мотором и автосалоном. Провод необходимо пропускать максимально аккуратно, а затем его зажать непосредственно под капотом.

У активного сабвуфера, как правило, есть пара выходов, которые и предоставляют возможность прямого подключения к системе. Для данной цели нужно воспользоваться специальным шнуром. В общем, установка автомобильного сабвуфера не вызовет особых сложностей.

Еще один короб под Alpine SWR12

Еще один короб под SWR12 , Размеры 93х40х25, порт 220см на 34гц, обьем чистый 44 литра
Сабвуфер, который давно стал легендой автозвука
Номинальная мощность 1000вт
Максимальная мощность 3000вт
Короб из фанеры с щелевым портом, обшит карпетом.

Спецификация динамика Alpine SWR 12D4

• Мощность RMS, Вт : 1000
• Максимальная мощность, Вт : 3000
• Частотный диапазон, Гц : 24 — 200
• Импеданс, Ом : 4 + 4
• Fs, Гц : 28
• SPL, дБ : 84,9
• Vas, л : 46
• Qts : 0,48
• X-max, мм : 20
• Монтажная глубина, мм : 162
• Монтажный диаметр, мм : 275

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель очень часто делают так, чтобы у уже готового сабвуфера можно было регулировать длину тоннеля, меняя частоту настройки.
Плюсы:
-Высокая эффективность (громче чем ЗЯ)
-Хорошее охлаждение катушки сабвуфера
-Возможность настройки оформления под определенные жанры музыки с целью получения максимальной эффективности в определенной полосе низких частот
Минусы:
-Сложность расчета
-Занимает гораздо больше места, чем ЗЯ
-Имеет более размытый бас, в отличие от ЗЯ(К слову, качество баса в ФИ все же можно улучшить, но жертвуя давлением)

Именно из за высокой громкости, и давления я выбрал ФИ.И конечно же настройка короба под свои вкусы.

Как подключить автомобильный усилитель дома?

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 — 40 А смогут не все:)

Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах — это 12А. Топовые, дорогие модели выдают по 50 — 70А!

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку «мощность по линии 12V». Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V ~ 16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

У всех пк’шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы — это +12V, а чёрные — это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на «полную катушку», будет играть тише. Теперь о подключении.

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – «управление»). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Как известно, у автомагнитол имеется специальный выход (обычно синего цвета). Он есть у большинства современных магнитол, и служит для включения активных антенн, выдвижения антенн и включения внешних усилителей и сабвуферов. Если включить автомагнитолу, то на этом выходе появляется напряжение +12V. Ток нагрузки этого выхода небольшой, порядка 100 — 120 мА.

Кстати, при монтаже усилителя в автомобиле, бывает так, что управляющий (синий) провод уже задействован, например, на ту же активную антенну. Как быть? Тогда можно подавать напряжение +12V на клемму REM через кнопку с фиксацией, а саму кнопку разместить на панели автомобиля. Такой же приём можно реализовать и дома. Просто в разрыв провода +12V — — -> REM ставим обычный тумблер или рокерный выключатель. Такие продаются в любом магазине автотоваров.

Внимание! Так как ток потребления автоусилителя может достигать 40 и более ампер, то подключать его к блоку питания следует медными проводами с сечением 6 — 10 мм². По возможности, соединительные провода сделать покороче. Это в идеале. На практике, если не будете «загонять» усилитель на максимальный режим, подойдут обычные провода с сечением 1,5 — 2,5 мм².

В качестве источника звукового сигнала может сгодиться рядовой MP3-плеер. Также потребуется переходник с 3,5 мм. джейка на «тюльпаны».

При наладке усилителя не стоит забывать, что на его панели есть регулятор входного уровня сигнала — «LEVEL». Это — не что иное, как регулятор громкости, наподобие тех, что имеется у аналоговых магнитол или кассетников.

При уровне в 0,2V на вход поступает максимальный уровень сигнала — усилитель будет работать громче. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Естественно, уровень сигнала можно выставить и регулятором громкости самого MP3-плеера.

У многих усилителей регулятор уровня входного сигнала имеет только указатель в виде стилизованной стрелочки или указателя.

В зависимости от комплектации автоусилителя, его можно применять по-разному. Простейший пример.

В большинстве усилителей есть переключатели режимов работы фильтров (кроссоверов). Например, у автоусилителя CALCELL я обнаружил переключатель X-OVER SELECTOR (у других моделей может быть переключатель BASS/ FLAT/ TREBLE и аналогичные). При выборе режима задействуется соответствующий фильтр — LP (40Hz — 160Hz), HP (40Hz — 600Hz). Режим OFF выключает все фильтры (он же FLAT).

В режиме FLAT никакой коррекции сигнала не происходит. Грубо говоря, что пришло на фильтр, то и вышло.

Если выбрать режим LP, то входные фильтры срезают все частоты выше 40 — 160 Гц и оставляют только низкие звуковые частоты. Такой режим подойдёт для работы на сабвуфер.

Фильтр работает сразу на два из 4 каналов усилителя, например, на фронтальные колонки (FRONT). Такие переключатели есть и у 2 других усилителей — тыловых (REAR). Деление усилителей на FRONT и REAR условно. Если детально рассмотреть схемотехнику аппарата, то окажется, что все четыре усилителя в его составе одинаковы как сиамские близнецы. Но суть не в этом.

Все автоусилители могут работать в режиме моста (Bridge). Это когда два усилителя работают на один динамик или колонку. При этом мощности складываются. Таким образом, при наличии 4-канального автоусилителя можно смонтировать стереосистему с сабвуфером 2+1(sub).

Достаточно 2 канала усилителя включить в мост и подключить к НЧ-динамику, он будет выполнять роль сабвуфера. При этом переключателем режимов выбираем режим LP и выставляем нужную частоту среза для сабвуфера. В результате мы получим полноценный сабвуфер. Оставшиеся 2 канала можно задействовать для усиления правого и левого фронтального канала. Для них режим ставим OFF.

Вы когда-нибудь задумывались над тем, почему в акустических системах всегда применяют один, но мощный сабвуфер? Дело в том, что на низких частотах человеческое ухо плохо воспринимает стереоэффект. То есть уху «по барабану» откуда грохот. Но чтобы ухо нормально воспринимало НЧ-звуки вместе с другими (СЧ и ВЧ), звуковая мощность должна быть в 2 раза больше, чем правого (R) и левого (L) каналов в отдельности. Именно поэтому, сабвуфер и нужно включать в режим мост. Думаю, это понятно.

В этом маленьком мануале не была раскрыта тема акустики. В любом случае, при подключении динамиков и колонок к автоусилителю надо помнить о том, что сопротивление их должно быть не менее 2 — 4 Ом. Если хотите узнать, как правильно соединить несколько динамиков, то загляните на эту страницу. Также советую ознакомиться с устройством динамика и его основными параметрами.

Прежде чем что-либо подключать, обязательно читаем инструкцию к вашему усилителю!

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

• Щелевой привод DVD плеера. Устройство и разборка.

• Ремонтируем музыкальный центр Samsung MAX-VS720.

• Ремонт видеорегистратора своими руками.

Как подключить сабвуфер к старому усилителю? Top Полное руководство 2022

Один из самых частых вопросов, которые мы получаем здесь, в офисе , как подключить сабвуфер к старому усилителю . Короткий ответ: вы можете это сделать, но вам нужно будет подключить сабвуфер к усилителю. Длинный ответ немного сложнее, но мы попробуем его разбить.

Содержание

• 1 Типы стереофонических сабвуферов
• 2 Как они работают?
  • 2.1 Сравнение старых усилителей и современных ресиверов
• 3 Как подключить сабвуфер к старому усилителю
  • 3.1 Как подключить активный сабвуфер к старому усилителю
  • 3.2 Как подключить пассивный сабвуфер к старому усилителю

  3.2

  • 3.3 Как подключить стереосистему к сабвуферу
  • 3.4 Подключение сабвуфера к винтажному усилителю без выхода
• 4 Что делают сигналы высокого уровня с подключением
• 5 Часто задаваемые вопросы
  • 5. 1 Как подключить сабвуфер к стереоусилителю?
  • 5.2 Можно ли использовать кабель RCA для сабвуфера?
  • 5.3 Как подключить усилитель без разъема RCA?
  • 5.4 Почему сабвуферы имеют левый и правый входы?
• 6 Заключение

Типы стереофонических сабвуферов

Домашние сабвуферы могут быть активными/активными или пассивными/неактивными. Низкий сигнал усиливается встроенным усилителем динамика, блоком питания и кроссовером в активных сабвуферах.

Они являются одними из наиболее часто используемых и подключаются к ресиверу через входное соединение типа RCA. С другой стороны, пассивные сабвуферы — это просто динамики сабвуфера, размещенные внутри басового корпуса. Это напрямую связано с динамиками или внутренним басовым кроссовером. Это редкость.

Сабвуферы могут быть направленными вперед (основной драйвер направлен вперед) или направленными вниз (динамик расположен в нижней части сабвуфера). Он работает лучше всего, когда фронтальный сабвуфер расположен ближе к основным динамикам.

Стереозвуковая система должна обладать скоростью, чистотой и точным интонированием отдельных тонов. Двигатели, направленные вперед, создают их значительно больше, чем двигатели, направленные вниз. Как следствие, бас будет звучать быстро и мощно.

Портированные сабвуферы — это сабвуферы с портами, которые выходят непосредственно внутрь. Сабвуферы без портов называются герметичными сабвуферами. Наиболее часто используемые сабвуферы закрытые, потому что они дешевле, чем портированные сабвуферы.

Помимо цены, разница между ними заключается в качестве звука. Закрытые сабвуферы обеспечивают ровный контролируемый звук, но сабвуферы с портами могут производить большую громкость. Герметичные сабвуферы идеально подходят для домашних кинотеатров, поскольку они улучшают качество звука на небольшой площади.

Для большинства сабвуферов требуется прямое подключение к настенной розетке для подачи электроэнергии и провод RCA к усилителю для приема звука. Беспроводные сабвуферы намного дороже и часто работают только со звуковыми системами того же производителя. Сабвуферы также могут различаться по общему качеству звука, мощности (мощности), частотному диапазону, выравниванию и подключению.

Если вы ищете новый сабвуфер, есть несколько отличных вариантов по цене около 1000 долларов. Если у вас ограниченный бюджет, попробуйте лучшие сабвуферы стоимостью менее 500 долларов, так как вы все равно можете найти здесь отличные предложения.

Как они работают?

Сабвуфер — это громкоговоритель, генерирующий низкочастотные звуки, например басы и суббасы. Сабвуферы состоят из одного или нескольких низкочастотных динамиков, размещенных в корпусе из высококачественной древесины, способной выдерживать давление и сопротивляться деформации.

Сабвуферы могут улавливать частоты, неслышимые человеческому уху, в отличие от обычных динамиков, которые могут воспроизводить широкий диапазон частот, но не имеют басов.

Высококачественные сабвуферы могут достигать 15-16 Гц, хотя люди могут слышать только 20 Гц. Сабвуферы никогда не используются сами по себе, поскольку их функция заключается в расширении диапазона громкоговорителей, которые охватывают более высокие полосы частот.

Сабвуферы подключены к ресиверу или усилителю. Ресивер передает низкочастотные сигналы на сабвуфер посредством электрического тока. Эта частота варьируется от 20 до 100 Гц, и чем ниже опускается ваш сабвуфер, тем сильнее будут слышны звуковые эффекты баса.

Затем ток усиливается и преобразуется в звуковую частоту сабвуфером через магнитную катушку, заставляя драйвер вибрировать. Эта вибрация заставляет правильные звуковые волны выходить из драйвера через его выход.

Поскольку эти низкочастотные или низкочастотные импульсы не являются направленными, пользователи могут размещать сабвуфер в любом месте по своему усмотрению. Звук лучше всего работает с сабвуфером, когда он отклоняется от чего-либо. Когда сабвуфер включен, вы не сможете определить, где он находится и откуда исходит бас. Вы можете перемещать сабвуфер, пока не найдете идеальное место для желаемого качества звука.

Кроссовер в сигнальном канале отфильтровывает басы из сигналов, подаваемых на основные динамики в пассивных сабвуферах. Сабвуферы, расширяющие басы без фильтрации, не увеличат мощность основных динамиков. Активные сабвуферы уже включают встроенный кроссовер, который можно регулировать, чтобы вы могли установить частоту. Это упрощает взаимодействие с основными динамиками и автоматизирует фильтрацию линейного выхода.

Низкие, средние и высокие частоты — это три уровня звука. Бас-гитара или барабан, например, генерируют низкочастотную басовую ноту, в то время как промежуточные частоты обычно воспроизводятся голосом певца или гитары, а более высокие частоты звучат как другие инструменты со звенящим или лязгающим звуком. Сабвуферы помогают избавиться от беспорядка в динамике, изолируя низкочастотные звуки от средне- и высокочастотных звуков.

Если вы ищете прекрасный образец высококачественного сабвуфера, не ограничивайтесь моделью SVS PB-1000, которая представляет собой оптимальное сочетание качества, долговечности и цены. Доступно несколько отличных сабвуферов, которые могут значительно улучшить впечатления от домашнего кинотеатра.

Старые усилители против современных ресиверов

Если вы думаете об использовании сабвуфера с усилителем, вы, вероятно, задаетесь вопросом, работает ли он лучше со старым усилителем или с более новой технологией. Решение не совсем простое. Несколько вещей определяют качество звука, воспроизводимого сабвуфером с усилителем.

Например, если у вас уже есть старый работающий приемник, вы, вероятно, захотите снова заставить его работать. Вы должны быть в состоянии подключить его к сабвуферу. Однако качество звука может быть ниже желаемого.

Вы также можете приобрести новые или старые усилители. Старые наверняка будут дешевле, так как их можно купить в любом комиссионном магазине или на распродаже. Подключение сабвуфера к винтажному усилителю также вызывает чувство ностальгии.

Однако при покупке любых бывших в употреблении товаров всегда есть вероятность возникновения проблемы. Это чаще происходит со старыми усилителями, поэтому проверьте усилитель перед покупкой. Если есть проблема, убедитесь, что она ремонтопригодна. В то время как современные приемники стоят в десять раз дороже, шансы на раннее повреждение намного ниже, и они часто поставляются с гарантией производителя.

Винтажные усилители превосходят более новые с точки зрения долговечности и обслуживания. Старинный усилитель можно обслуживать или ремонтировать, заменяя такие компоненты, как конденсаторы, резисторы, диоды, транзисторы или неисправные цепи.

Винтажные приемники редко нуждаются в обслуживании, поскольку они рассчитаны на длительный срок службы. Это не относится к большинству современных приемников, если они не очень дорогие. Когда современный усилитель выходит из строя, вам почти наверняка придется заменить его, а не чинить.

Выбор между старым и новым может также зависеть от того, как вы хотите использовать усилитель. Большинство старых усилителей имеют тюнер, кассетную деку, дополнительные входы и фонокорректоры. Первые три — это входы линейного уровня для проигрывателей компакт-дисков или MP3-плееров.

Фоно-выход доступен только в более старых версиях, так как ранее он использовался для проигрывателей. Поскольку у него нет выхода линейного уровня, сигнал картриджа необходимо усиливать и выравнивать через фонокорректор. С ростом использования проигрывателей компакт-дисков современные производители усилителей редко включают фонокорректор.

Как подключить сабвуфер к старому усилителю

Перед подключением сабвуфера к старому усилителю следует обратить внимание на несколько моментов. Для начала убедитесь, что ваш сабвуфер оснащен высокоуровневыми входами и стандартными разъемами RCA.

Кроме того, убедитесь, что ваш ресивер может воспроизводить сигналы как основного, так и удаленного/динамиков A и B одновременно. Все они имеют преимущества после завершения процедуры настройки. Вот как подключить старый усилитель к сабвуферу.

Как подключить активный сабвуфер к старому усилителю

Некоторые старые усилители имеют выходы, отличные от новых. У многих будет простой монофонический выход. Найдите соответствующий порт на сабвуфере и используйте его в качестве источника сигнала от сабвуфера к усилителю. Это хорошая старая функция, которая без проблем работает с сабвуферами.

Однако некоторые старые усилители не имеют таких портов, поэтому вам, возможно, придется немного импровизировать. Для начала вашему усилителю требуется несколько компонентов.

Для одновременного воспроизведения комплектов A и B потребуется два выхода на динамики. Напротив, для активного сабвуфера требуется вход высокого уровня.

Если ваш усилитель и сабвуфер имеют все эти функции, все готово. Установите усилитель на A для подключения к стандартным динамикам. Линия B должна быть связана с высокоуровневым входом вашего сабвуфера. Когда вы воспроизводите их одновременно, вы должны заметить усиление басов.

Большинство усилителей даже имеют индикаторы того, куда следует подключать сабвуфер. Линия B часто обозначается как «выход сабвуфера».

Даже просто отключить. Выключите канал B на вашем усилителе.

Как подключить пассивный сабвуфер к старому усилителю

Пассивные сабвуферы значительно проще подключить к старым усилителям. Пассивные сабвуферы включают сквозные соединения, которые позволяют подключать сабвуферы перед динамиками.

Подключить пассивный сабвуфер к усилителю так же просто, как использовать его как громкоговоритель и подключить прямо к разъемам для громкоговорителей.

Как подключить стереосистему к сабвуферу

Если вы сделаете это правильно, вы сможете улучшить звучание всей вашей акустической системы. Сабвуфер может улучшить звук стереосистемы не только увеличением уровня басов, но и другими способами. Это сделает звучание системы более выразительным и сложным. Однако фактическая задача их соединения несколько отличается.

Для построения этого подключения нет вариантов управления басом. Для этого будет использоваться разъем высокого входа на сабвуфере. Подключите выходы динамиков сабвуфера к стереосистеме с помощью выходных разъемов. Это удваивает соединение и дает вашей системе полное воздействие сабвуфера. Он включает в себя низкие, средние и высокие частоты.

Подключение сабвуфера к винтажному усилителю без выхода

Некоторые старые усилители могут не иметь выхода для сабвуфера. В таких ситуациях по-прежнему возможно подключить сабвуфер и усилитель. В зависимости от производителя усилитель должен иметь предусилитель или предварительный выход с надписью «Preamp» или «pre-out». Адаптер Y требуется для сабвуферов только с одним входом RCA.

Если у вашего усилителя нет назначенного выхода, вы все равно можете использовать сабвуфер, как если бы это был другой динамик. Подключите сабвуфер к выходу динамика с помощью шнуров динамика. Вам нужно будет подключить передний правый и передний левый динамики к сабвуферу.

Что делают сигналы высокого уровня с вашим соединением

При подключении через свои сигналы высокого уровня сабвуфер будет воспринимать тот же сигнал, что и другой ресивер. Задержки нет. Дополнительный сигнал может быть не так точно синхронизирован, когда вы подключаете его через выходное соединение RCA. Поэтому у вас может быть некоторое отставание во времени.

Небольшое снижение качества слуха практически не слышно большинству людей, но может быть очень раздражающим для людей, обученных этому предмету. Даже неопытные слушатели уловили бы изменение, если бы одинаковые звуки повторялись подряд.

Однако с точки зрения демпфирования и тонального баланса, когда вы подключаете сабвуфер к динамикам, они получают сигнал на относительно сравнимой частоте. Следовательно, бас излучается обоими объектами одновременно, маскируя любую задержку для человеческого уха. Это особенно важно, если вы делаете музыку в студии, где синхронизация имеет решающее значение.

Теперь вы сможете получить требуемое качество звука, подключив сабвуфер к старому усилителю или ресиверу. Винтажные усилители занимают особое место в моем сердце, вызывая ностальгию, и музыка часто является катализатором этого транса.

Соответствующие сообщения:

• Как подключить сабвуфер к саундбару? Топ Полное руководство 2022
• Как подключить сабвуфер к телевизору? Топ Полное руководство 2022

Часто задаваемые вопросы

Как подключить сабвуфер к стереоусилителю?

Подсоедините пару проводов динамика от положительной и отрицательной клемм правого выхода динамика B на задней панели ресивера двухканального стереоусилителя к положительной и отрицательной клеммам правого высокоуровневого входа активного сабвуфера. .

Можно ли использовать кабель RCA для сабвуфера?

Подойдет любой одиночный стандартный кабель RCA или кабель сабвуфера. Однако, если соединение RCA/сабвуфер вызывает гул в сабвуфере, вам следует рассмотреть возможность использования «экранированного» кабеля сабвуфера. Один конец кабеля сабвуфера/RCA должен быть подключен к выходу сабвуфера ресивера.

Как подключить усилитель без разъема RCA?

Существует почти три способа подключения усилителя без использования разъемов RCA.

• Подсоедините провод динамика к адаптеру RCA.
• Используя входы усилителя высокого уровня, установите.
• Подключение усилителя с помощью преобразователя линейного выхода (LOC)

Почему сабвуферы имеют левый и правый входы?

Считайте, что это аналогично использованию Y-разветвителя для разделения двух различных путей, но в обратном порядке. Это делается внутри ресивера. Правильный звук теперь может быть направлен на сабвуфер, так как левый и правый сигналы были объединены в один канал.

Заключение

Одним из способов улучшить качество звучания вашей музыки является подключение сабвуфера к старому усилителю. Это может усилить низкие частоты, делая звук более полным и насыщенным. Спасибо за чтение!

Как подключить сабвуфер к старому усилителю

Простота подключения сабвуфера к стереоусилителю никогда не была легкой задачей. После того, как вы пролистали тысячи комментариев Reddit и просмотрели несколько часов видео на YouTube, вы наконец попали сюда.

Полное руководство не только по подключению сабвуфера к усилителю, но и дополнительная информация, которая может помочь вам в некоторых технических вопросах. Вам не нужно быть аудио гением, чтобы понять основы подключения некоторых проводов для соединения двух частей оборудования.

Все, что вам нужно знать, это какие провода нужно подключить к какому выходу. Или ввод. Эта статья как раз о том, нужно ли вам подключиться к выходному усилителю или входному сабвуферу, у нас есть все!

Как подключить сабвуфер к усилителю

Если у вас случайно завалялся старый усилитель и вы хотите подключить сабвуфер, вы сможете это сделать. Однако это не означает, что каждый старый усилитель даст вам идеальный звук, который вы ищете. К сабвуферу можно подключить любой винтажный усилитель, также есть разные способы подключения усилителя. Многие из этих старых усилителей будут иметь простой монофонический выход. Совместите порт с вашим усилителем, и вы сможете использовать его в качестве источника сигнала от сабвуфера к усилителю.

Если вам нужно более высокое качество звука, обратите внимание на более современные усилители. Если вы ищете проект реставрации и нашли старый усилитель, то подключение его к сабвуферу — правильный путь! И эта статья — шаг в правильном направлении. Во-первых, вам нужно проверить, совместим ли этот усилитель с вашим сабвуфером и нуждается ли ваш сабвуфер в питании. Активный и пассивный сабвуфер — это разные динамики, их нужно уметь различать, прежде чем что-либо подключать.

Разница между активным и пассивным сабвуфером

В одной из наших статей мы рассмотрели обширную информацию об активных и пассивных динамиках. Основа для сабвуфера более или менее одинаковая: для активного динамика требуется питание, а для пассивного — нет. Эта мощность может поступать в виде приемника или внешнего усилителя. Поскольку активный динамик уже имеет встроенный усилитель, питание от внешнего источника не требуется. Пассивные динамики не требуют питания для работы. Пассивные динамики не обладают универсальной функцией потребления внутренней мощности, поэтому вам необходимо убедиться, что ваши динамики и усилитель совместимы. Убедитесь, что импеданс и номинальная мощность совпадают, особенно если вы подключаете более одного источника питания.

Схема пути активного сигнала через динамики.

На рисунке выше показан путь активного сигнала. Обратите внимание на кроссоверную сеть, которая разделяет мощность на два усилителя.

Схема пути активного сигнала через динамики.

На рисунке выше показан тракт прохождения пассивного сигнала. Обратите внимание, как никакая перекрестная сеть не разделяет мощность. Пассивный сигнал проходит через кроссоверную сеть и поступает непосредственно на устройства. Никакая власть не разделена.

Вот краткое описание пассивных и активных динамиков.

Теперь, когда мы установили разницу между активными и пассивными динамиками, можно с уверенностью предположить, что вы определили тип своего сабвуфера. Если сабвуферу требуется питание, обязательно используйте внешний усилитель или ресивер. Следующей задачей является подключение динамика к усилителю. У нас есть основные сведения о типе мощности и требуемом динамике, давайте рассмотрим подключение сабвуфера к обычному усилителю.

Как подключить сабвуфер к стереоусилителю

Сабвуферы имеют входной и выходной отсеки сзади. Вы можете найти пружинные зажимы, к которым вы можете подключить провода. В этой ситуации полезны кабели типа «банан», так как вы можете просто подключить их и отправиться в путь. Голый провод работает, как только вы сняли изоляцию. Если у вашего сабвуфера наклонное соединение, лучше всего использовать зажим-лопатку.

Выходы на задней панели сабвуфера, передающие аудиосигнал на другие динамики в цепи.

Соединить эти провода так же просто, как подобрать цвета, сохранив плюс с плюсом, а минус с минусом. Как только ваши полярности совпадают, вы можете подключить их. Другой конец провода идет к вашему усилителю. Обычно мы используем кабель RCA, он эффективен и лучше всего подходит для преобразования энергии. Можно использовать и другие кабели, но их будет сложно подключить. А так как мы смотрим, как подключить сабвуфер к старому усилителю, есть альтернативные способы сделать это.

Некоторые из этих старых сабвуферов не имеют портов, как современные. Вам нужно составить план их подключения к усилителю, во-первых, получить два выхода на динамики для воспроизведения наборов A и B. Для активного сабвуфера потребуется опция входа высокого уровня. Если ваш усилитель и сабвуфер имеют этот вход, вы можете подключить усилитель к обычным динамикам в группе A, а высокоуровневый вход вашего сабвуфера может пройти через линию B. Линия B может быть помечена как «выход сабвуфера».

Использование входных разъемов RCA

Сабвуфер можно подключить с помощью преобразователя линейного уровня. Это работает с сабвуфером, имеющим 1 или 2 входных разъема RCA. Преобразователь линейного уровня преобразует выходной сигнал уровня динамика в сигнал уровня предусилителя RCA. Это позволяет подключить радио к усилителю. Вы можете не использовать их для домашних систем, но они могут быть полезны для автомобильных стереосистем. Преобразователь можно использовать для подключения нового радиоприемника к заводскому усилителю автомобиля.

Гнезда RCA вблизи.

Гнездо RCA можно подключить так же, как и обычные провода. Соблюдайте полярность и подключите провода динамика к усилителю или ресиверу к динамику. Иногда провода ваших динамиков маркируются цветами или полосками, чтобы определить положительные и отрицательные

Примечание. Если ваш сабвуфер имеет 2 входа RCA, вам потребуется стандартный стереокабель RCA «папа-папа».

Использование входов уровня динамиков

Входы уровня громкоговорителей очень легко подключить. Вы можете сопоставить провода в соответствии с полярностью, подключить динамик к источнику и просто подключить его. Вы также можете запитать динамики от усилителя или ресивера, пока они подключены.

Входы уровня динамиков

довольно легко подключить.

На изображении выше показаны входы уровня динамиков с пружинным зажимом. Вы можете подключить усилитель к динамику с помощью оголенного провода, штекеров типа «банан», гибких контактов и плоских разъемов.

Некоторые сабвуферы имеют встроенные входы уровня динамиков. Это облегчает вашу работу. Вы можете подключить их напрямую к выходам усилителя или динамика ресивера. Вам решать, предпочитаете ли вы подключать их параллельно или последовательно.

Подключение выходов динамиков усилителя к пассивному сабвуферу

Кроссовер нижних частот пассивного сабвуфера позволяет питать сабвуфер только низкими басами. Этот сабвуфер не работает как электронный кроссовер, потому что к нему не подключены электронные компоненты. Активный сабвуфер работает так же, в нем вместо электронных компонентов используются конденсаторы и катушки индуктивности. Эти конденсаторы отфильтровывают нежелательные высокие частоты.

Конденсаторы кроссовера нижних частот отфильтровывают нежелательные высокие частоты.

Выше приведено изображение сабвуфера без усилителя. Для их подключения к усилителю вам потребуется кроссовер низких частот, который вы можете подключить между усилителем и сабвуфером. Кроссовер будет отфильтровывать звуки выше обычных частот и обеспечивать только желаемый бас.

Пассивный сабвуфер не так уж и дорог, если немного поискать. Вы можете искать в Интернете или делать то, что делали люди в 1900-х годах, они на самом деле ходили в физический магазин. Подключить неактивный сабвуфер задача не самая простая, но выполнимая.

Входы и элементы управления для активного сабвуфера

Некоторые элементы управления могут отличаться от элементов управления вашего сабвуфера, но сходство заключается во входных и выходных разъемах. Элементы управления выше показывают одну модель сабвуфера. Ваш может быть другим, у вас может быть объемный звук с каналом 5.1. У них обычно есть выделенный выход канала с контентом только для басов. Вам понадобится выходной разъем LFE или сабвуфера для подключения усилителя и сабвуфера. У некоторых динамиков нет этих разъемов, поэтому мы ищем альтернативные методы.

Сабвудер, вид сзади, с выходами на динамики.

Подключение сабвуфера к винтажному усилителю без выхода

Эти винтажные усилители могут не иметь выхода для подключения сабвуфера. Вы можете соединить два, но это потребует некоторого навыка. Ниже у нас винтажный усилитель Kenwood. Найдите выход с надписью «Preamp» или «Pre-out». Для сабвуферов только с 1 входом RCA потребуется Y-адаптер.

Усилители

Vintage создают глубокий и мощный звук для великолепного звучания.

С маркировкой «Предусилитель» ваш сабвуфер можно рассматривать как современный динамик. Проводами динамика подключите сабвуфер к выходу динамика (подключите передний правый и левый динамики к сабвуферу). Вы будете хорошо идти!

Вывод: подключение сабвуферов к старым усилителям

Теперь вы знаете, как подключить сабвуфер к стереосистеме, и легкость выполнения этой задачи еще никогда не приходила в нужное время. Наслаждайтесь чашкой лимонада или пинтой пива. Ваша аудиосистема готова к работе, вы готовы расслабиться, и суета закончилась! Установите аудиосистему в удобном месте, предпочтительно у бассейна, в комнате с телевизором, может быть, даже в пещере.
