Гибридный двигатель: особенности, устройство, характеристика

Всё больше, в последнее время, человек задумывается об экологии. Не исключением становится и автоиндустрия. С каждым годом повышаются экологические стандарты, а с этим модернизируются и усовершенствуются двигатели транспортных средств. Гибридный двигатель – одно из решений улучшения экологичности использования автомобиля.

Что такое гибридный двигатель

Что же такое гибридный двигатель и его устройство? Само слово «гибрид» переводится с латыни, как «помесь». По факту – это помесь классического варианта силового агрегата и электромотора. Так, привод ведущих колёс ведётся путём вращения при помощи обычного двигателя внутреннего сгорания или электромотором.

Каждый из силовых агрегатов выполняет в движение определённую функцию. Так, когда транспортное средство стоит в городских пробках, то движение осуществляется при помощи электромотора, а вот на трассе в работу вступает бензиновая силовая установка.

Плюсы «гибрида»

Пожалуй, самым большим плюсом в использовании гибридного силового агрегата является его экономичность. Как правило, такой мотор потребляет на 25-30% меньше горючего, от стандартных бензиновых двигателей.

Вторым позитивным моментом является – высокая экологическая норма. Поскольку уменьшается расход топлива, то в экосистему идёт меньше выбросов отработанных выхлопных газов.

Третьим плюсом становится то, что батареи для электромотора заряжаются от бензинового двигателя и если они сядут, то всегда можно переключиться на бензин. Сюда же можно отнести одинаковые технические характеристики. По мощностным характеристикам «гибрид» ничем не уступает обычному мотору.

Лучше всего «гибридный» двигатель чувствует себя в городском цикле использования, где есть частые остановки. В таком случае, в основном, работает сам электромотор. Во многих странах на «гибридных» автомобилях ездит городская полиция.

Минусы использования «гибрида»

Первым минусом, который стоит отметить, является дорогой ремонт гибридных моторов. Производители «гибрида» объясняют это тем, что силовой агрегат является конструктивно сложным, что в обслуживании, так и в восстановлении.

Аккумуляторные батареи гибридного движка, достаточно чувствительные к перепадам и снижению температуры, из-за чего при падении ниже -15 градусов Цельсия, они быстро разряжаются, и  эксплуатация проводится в основном на бензине.

Высокая стоимость самого транспортного средства с гибридным мотором. Не каждый автолюбитель способен позволить себе машину, которая стоит 20 000 $. Несмотря на это, ряд стран ввели льготные налоги на растаможивание, регистрацию и использование гибридных движков, чтобы стимулировать покупателей к покупке данных автомобилей. На территории стран СНГ это пока не сделалось.

Современные показатели

Toyota лидирует по количеству гибридов и активно выпускает эти автомобили с 1997 года, причём в модификациях как обычных автомобилей серии Prius, кроссоверов серии Lexus RX400h, так и автомобилей люкс-класса — Lexus LS 600h.

По итогам 2006 года во всём мире было продано более полумиллиона только модели Prius. Технологию гибридного привода Toyota HSD лицензировали Ford(Escape Hybrid), Nissan (Altima Hybrid).

Массовое производство гибридных автомобилей сдерживается дефицитом никель-металлогидридных аккумуляторов.

В 2006 году в Японии было продано 90410 гибридных автомобилей, что на 47,6 % больше, чем в 2005 году.

В 2007 году продажи гибридных автомобилей в США выросли на 38 % в сравнении с 2006 годом. Гибридные автомобили в США занимают 2,15 % рынка новых легковых автомобилей. Всего за 2007 год в США было продано около 350000 гибридных автомобилей (без учёта продаж корпорации GM).

Всего с 1999 года до конца 2007 года в США было продано 1 002 000 гибридных автомобилей.

Вывод

Как показывает современная тенденция, всё больше автомобилистов начинает предпочитать гибридные силовые агрегаты. Они более экономичные, бесшумные и экологичные. Недостатком использования является дорогой ремонт, и чувствительность батарей к перепаду температуры.

Гибридный двигатель

Подавляющее большинство современных автомобилей в качестве силового агрегата используют двигатель внутреннего сгорания. На фоне постепенного истощения запасов нефти, а также возрастающих требований к экологичности, автоинженеры разрабатывают новые технологии, позволяющие отказаться от использования углеводородов в качестве топлива или, как минимум, снизить расход.

Решить эту проблему можно двумя способами: установить вместо ДВС электромотор или гибридный двигатель. К последнему прибегают многие автомобильные марки.

Как видно из названия, подобный силовой агрегат представляет из себя классический двигатель внутреннего сгорания и одновременно электродвигатель, объединенные в одно целое. По многим причинам такое решение предпочтительнее одной только электрической тяги.

На сегодняшний день электромобиль имеет серьезные минусы. Наиболее значимые из них – это отсутствие развитой сети электрозаправок, а также недостаточная дальность поездки без дозарядки (у разных моделей электромобилей она составляет от 80 до 160 км).

К тому же на то, чтобы полностью зарядить батареи потребуется несколько часов, а значит, мобильность такого авто ограничивается поездками от дома до работы и обратно.

Тем не менее, нельзя забывать и про плюсы электромотора, среди которых более высокий КПД (у ДВС максимальный КПД достигается только на определенных оборотах), отсутствие каких-либо выбросов, большой крутящий момент.

Электрический двигатель, в отличие от работающего на нефтепродуктах, не нуждается в постоянной подаче топлива. Он может находиться в выключенном состоянии сколь угодно долго, пока на него не будет подано напряжение. При подаче электричества он практически моментально передает колесам максимальную тягу.

Гибридный двигатель совместил преимущества обоих моторов, благодаря чему достигается экономичность, экологичность и неплохие динамические характеристики.

Содержание

1. Принцип работы гибридных двигателей
2. Схемы взаимодействия электромотора и ДВС
3. Последовательная схема
4. Параллельная схема
5. Последовательно-параллельная схема

Принцип работы гибридных двигателей

Гибридный двигатель устроен таким образом, что оба мотора работают, условно говоря, друг на друга. Двигатель внутреннего сгорания крутит генератор и снабжает энергией электромотор, а тот позволяет «напарнику» работать в оптимальном режиме без резких колебаний и нагрузок. К тому же, гибриды обычно оснащаются системой рекуперации кинетической энергии KERS (аналогичную той, что применяется на болидах Формулы-1).

Эта система позволяет заряжать аккумуляторные батареи во время торможения и при движении машины накатом. Принцип ее работы в том, что при торможении колеса приводят в действие электромотор, который в этом случае сам играет роль генератора и заряжает аккумуляторы. Особенно полезна KERS при езде по городу в режиме «тронулся-остановился».

По степени гибридизации силовые агрегаты разделились три типа: «умеренные», «полные» и plug-in. В «умеренных» постоянно работает двигатель внутреннего сгорания, а электромотор включается только тогда, когда необходима дополнительная мощность.

Автомобиль с «полным» гибридом способен двигаться на одной электротяге, не расходуя горючего.

Plug-in, как и полный гибрид, может передвигаться только на электричестве, но имеет возможность заряжаться от розетки, совмещая таким образом все преимущества электромобиля, и избавляясь от его главного недостатка — ограниченного пробега без подзарядки. Когда заряд батарей кончается, plug-in работает как обычный гибрид.

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.

Последовательная схема

Это наиболее простой вариант. Принцип его работы заключается в следующем: крутящий момент от ДВС в данном случае передается исключительно генератору, который вырабатывает электричество и заряжает аккумуляторы. Автомобиль при этом движется только на электротяге.

Также для зарядки аккумуляторной батареи применяется система рекуперации кинетической энергии. Своим названием данная схема обязана последовательным преобразованиям энергии: энергия сгорания топлива двигателем внутреннего сгорания превращается в механическую, затем в электрическую при помощи генератора и снова в механическую.

Плюсы такой конструкции заключаются в следующем:

• ДВС всегда работает на неизменных оборотах, с максимальным КПД;
• нет необходимости оснащать автомобиль мощным и прожорливым двигателем;
• не нужно сцепление и коробка передач;
• автомобиль способен передвигаться и с выключенным двигателем внутреннего сгорания за счет энергии, запасенной аккумуляторной батареей.

Однако есть у последовательной схемы и свои минусы:

1. потери энергии в процессе преобразований;
2. большой размер, вес и высокая стоимость аккумуляторных батарей.

Наибольшая эффективность такой схемы достигается при движении с частыми остановками, когда активно работает KERS. Поэтому она нашла применение в городском транспорте. Также гибридные двигатели с последовательной схемой применяются в карьерных самосвалах, которым для работы важен большой крутящий момент и не требуется высокая скорость.

Параллельная схема

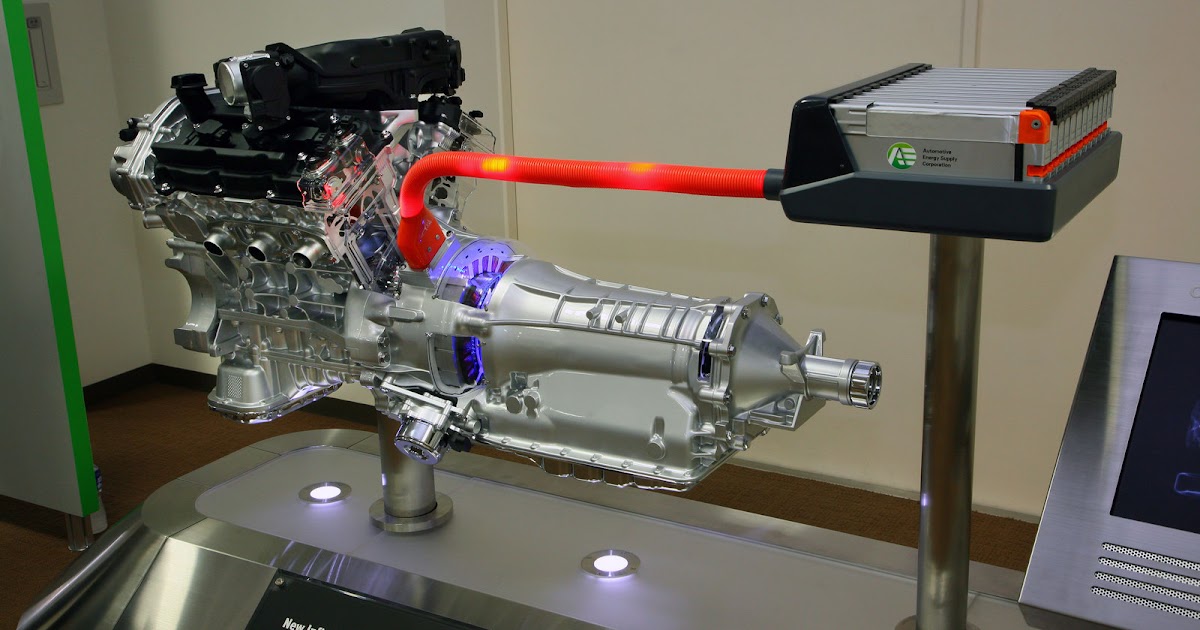

Принцип работы «параллельного» гибридного двигателя полностью отличается от вышеописанного. Автомобили с гибридным двигателем, построенным по параллельной схеме, ездят с использованием и ДВС, и электромотора. Электродвигатель в таком случае должен быть обратимым, т.е. способным работать в качестве генератора. Согласованная работа обоих моторов достигается посредством компьютерного управления.

В зависимости от режима езды блок управления распределяет крутящий момент, поступающий от обоих элементов гибрида. Основную работу выполняет двигатель внутреннего сгорания, электромотор же подключается когда нужна дополнительная мощность (при трогании, ускорении), при торможении и замедлении он работает как генератор.

Плюсы подобной компоновки в том, что нет необходимости устанавливать аккумуляторную батарею большой емкости, потери энергии намного меньше, чем при последовательной схеме, поскольку ДВС напрямую связан с ведущими колесами, а кроме того, сама по себе конструкция довольно проста, а значит, дешева.

Основные минусы схемы – меньшая топливная экономичность по сравнению с другими вариантами и низкая эффективность в городских условиях. Машины с гибридным двигателем, построенным по параллельной схеме, наиболее эффективны при движении по трассе.

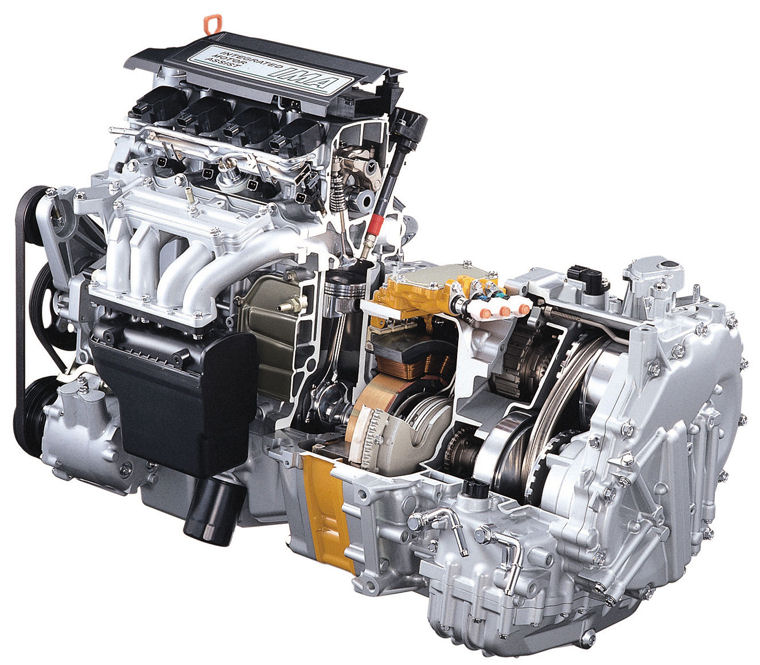

По данной схеме построены гибридные автомобили марки Хонда. Главный принцип руководства компании: схема гибридного двигателя должна быть как можно более простой и дешевой, а функция электромотора заключается лишь в помощи ДВС сэкономить максимально возможное количество топлива. У этой марки существует две гибридных модели – Civic (снят с производства в 2010 году) и Insight.

Последовательно-параллельная схема

Последовательно-параллельная схема представляет собой совмещение первых двух. В параллельную схему добавлен дополнительный генератор и делитель мощности. Благодаря этому автомобиль при трогании и на малых скоростях движется только на электрической тяге, ДВС только обеспечивает работу генератора (как при последовательной схеме).

На высоких скоростях крутящий момент на ведущие колеса передается и от двигателя внутреннего сгорания. При повышенных нагрузках (например, при подъеме в гору), когда генератор не в силах обеспечить требуемый ток, электромотор получает дополнительное питание от аккумулятора (параллельная схема).

Поскольку в системе имеется отдельный генератор, заряжающий аккумуляторную батарею, электромотор используется только для привода ведущих колес и во время рекуперативного торможения. Через планетарный механизм (он же делитель мощности), часть крутящего момента от ДВС частично передается на колеса и частично отбирается для работы генератора, который питает либо электромотор, либо аккумуляторную батарею. Электронный блок управления все время регулирует подачу мощности из обоих источников.

Плюсы последовательно-параллельного гибридного двигателя данной схемы, в максимальной топливной экономичности и высокой экологичности. Минусы системы – сложность конструкции и высокая стоимость, поскольку требуется дополнительный генератор, достаточно емкая аккумуляторная батарея и сложный электронный блок управления.

Применяется последовательно-параллельная схема на автомобилях марки Тойота (Prius, Camry, Highlander Hybrid, Harrier Hybrid), а также на некоторых моделях Лексус. Подобными гибридными двигателями оснащаются машины Ford Escape Hybrid и Nissan Altima Hybrid.

Понимание гибридных автомобилей: 4 основных типа

Хотя почти все слышали о гибридных автомобилях, большинство людей на самом деле не знают о различных типах автомобилей, представленных на рынке. В этой статье мы рассмотрим 4 основных типа гибридных автомобилей и опишем, что делает каждый из них уникальным.

Мягкие гибриды

Одной из новейших инноваций в гибридной технологии является «мягкая» гибридная система. Как следует из названия, мягкая гибридная система обычно не приводит автомобиль в движение только за счет электроэнергии. Вместо этого система используется для небольшого увеличения мощности бензинового двигателя автомобиля, как правило, при ускорении с места, а также для облегчения работы энергоемких систем, таких как кондиционер, на бензиновом двигателе. Мягкие гибриды, обычно встречающиеся в виде 48-вольтовых электрических систем, не нуждаются в подключении к сети. Вместо этого батареи заряжаются за счет комбинации мощности от бензинового двигателя и рекуперации энергии при торможении автомобиля (также известное как рекуперативное торможение). ).

Мягкие гибридные системы имеют разные названия, но наиболее распространенными примерами являются eAssist (General Motors), eTorque (Fiat/Chrysler) и EQ Boost (Mercedes).

Полные гибриды

Как и мягкие гибриды, полные гибриды также оснащены как бензиновым двигателем, так и электрическим компонентом. Однако электрический компонент полностью гибридного автомобиля способен выдерживать гораздо большую нагрузку, чем у мягкого гибрида. Большинство полных гибридов могут фактически работать на некотором расстоянии исключительно за счет электроэнергии. Обычно это происходит на более низких скоростях в городе, но это одна из причин, по которой вы можете увидеть, что показатель расхода топлива на галлон в городе у полного гибрида выше, чем показатель расхода на галлон на шоссе (где в стандартных автомобилях с бензиновым двигателем все наоборот).

Когда речь идет о полностью гибридных автомобилях, существует два основных типа силовых агрегатов; Параллельные гибриды и серийные гибриды.

В гибридах Parallel двигатель может приводиться в действие одним из 3 способов: напрямую от двигателя, напрямую от электродвигателя или от обеих систем, работающих вместе.

В гибридной серии колеса приводятся в движение исключительно электродвигателем, а бензиновый двигатель обеспечивает питание электродвигателя, что-то вроде генератора. Бензиновый двигатель на самом деле никогда не приводит в движение колеса.

С развитием гибридных технологий некоторые транспортные средства работают как комбинация двух (метко названных «последовательно-параллельными» гибридами), при этом бортовой компьютер выбирает наиболее эффективный способ работы в любой момент времени.

Полные гибриды заряжают свою аккумуляторную систему практически так же, как и мягкие гибридные системы, за счет энергии бензинового двигателя, а также рекуперативного торможения.

Подключаемые гибриды

Все гибридные автомобили, которые мы обсуждали до сих пор, заряжают свои батареи исключительно за счет внутренних средств. Основное отличие подключаемых гибридов заключается в том, что эти автомобили могут заряжать аккумуляторы как от внешних зарядных устройств, так и от внутренних. В результате подключаемые гибриды обычно имеют больший запас хода только на электричестве, чем полные гибриды. Подключаемые гибриды, по сути, служат промежуточным звеном между полностью гибридными автомобилями и полностью электрическими автомобилями.

Электромобили с увеличенным запасом хода Гибриды

Хотя полностью электрические автомобили технически не считаются гибридами, некоторые из них оснащены небольшим бензиновым двигателем, чтобы при необходимости обеспечить амортизацию. Когда у электромобиля заканчивается заряд, его необходимо зарядить, прежде чем он снова заработает. Эти гибриды с увеличенным запасом хода используют свой бензиновый двигатель для зарядки аккумулятора или питания электродвигателя, чтобы вы не остались в затруднительном положении. В зависимости от размера бензинового двигателя это может означать от нескольких десятков миль до сотен.

РАЗЛИЧНЫЕ ТИПЫ ГИБРИДНЫХ И ЭЛЕКТРИЧЕСКИХ ДВИГАТЕЛЕЙ | ДОБРО ПОЖАЛОВАТЬ

Информация о посещаемости сайта и файлы cookie

Мы используем файлы cookie (и эквивалентные технологии) для сбора и анализа информации о работе нашего сайта и обеспечения его функционирования. Файлы cookie также позволяют нам и третьим лицам настраивать рекламу, которую вы видите при посещении нашего сайта и других сторонних веб-сайтов в той же онлайн-сети, включая социальные сети. Нажимая «Согласен», вы соглашаетесь на такое использование файлов cookie. Если вы не согласны или хотите получить дополнительную информацию, вы можете изменить настройки файлов cookie, нажав на предоставленную ссылку.

Управление настройками файлов cookie

Мы создали простое руководство, чтобы помочь понять различные типы гибридов, которые вы встретите сегодня на дороге.

Гибридные двигатели отличаются от двигателей обычных автомобилей. Это оказывает давление на масло по-другому. Узнайте о различных типах гибридов.

СКАЖИТЕ «ЭЙ» МЯГКОМ ГИБРИДУ

Автомобили с мягким гибридом имеют небольшую электрическую систему, состоящую из двигателя и аккумуляторной батареи, которая заряжается от двигателя внутреннего сгорания во время обычного движения.

Двигатель обеспечивает ускорение трансмиссии, но сам по себе он не способен значительно двигать транспортное средство.

СКАЖИТЕ ПОЛНОМУ ГИБРИДУ «ХАЙ»

Полные гибриды имеют более мощные электродвигатели. Они способны разогнать автомобиль до определенной скорости или до полной разрядки аккумулятора.

Аккумулятор, питающий двигатель, больше, чем у мягкого гибрида. Он обеспечивает значительный запас хода только на электричестве, что делает его идеальным для езды по городу. Аккумулятор заряжается двигателем во время его работы, а в некоторых системах его также можно заряжать с помощью систем рекуперации энергии, таких как рекуперативное торможение.

СКАЖИТЕ «ЭЙ» ПОДКЛЮЧАЕМОМУ ГИБРИДУ

Подключаемые гибриды аналогичны полным гибридам с мощным электродвигателем или несколькими двигателями, но также имеют большую батарею, которую можно заряжать без использования двигателя.

Двигатели способны самостоятельно перемещать транспортное средство до определенной скорости или до разрядки аккумуляторов.
