Датчик крутящего момента на рулевом колесе

Главная  »
Рулевое управление » Электроусилитель рулевого управления » Датчик крутящего момента на рулевом колесе

В основу работы электрического усилителя рулевого управления положена величина крутящего момента на рулевом колесе. Чем больше усилие прикладывает водитель к рулевому колесу (создает крутящий момент), тем больше должно быть дополнительное усилие со стороны усилителя руля. Величину крутящего момента на рулевом колесе оценивает датчик крутящего момента. В ряде конструкций датчик крутящего момента объединен с датчиком угла поворота рулевого колеса.

Различают несколько конструкций датчиков крутящего момента на рулевом колесе, построенных на различных физических принципах: оптический, индуктивный, датчик Холла, магниторезистивный датчик. Все перечисленные виды датчиков бесконтактные измерительные устройства. Помимо физических принципов, датчики различаются быстротой и точностью измерения. Самым распространенным является датчик крутящего момента, построенный на эффекте Холла.

Датчик крутящего момента встроен в рулевую колонку. На валу рулевой колонки установлен многополюсной магнит, имеющий несколько пар полюсов. На валу-шестерне имеется два статора с зубьями особой формы. Вал рулевой колонки и вал-шестерня связаны друг с другом торсионом — стержнем, обладающим крутильной жесткостью. Чувствительным элементом датчика крутящего момента является неподвижный датчик Холла, закрепленный на корпусе. Для повышения надежности измерений в конструкции датчика крутящего момента используется два датчика Холла, т.н. схема с резервной цепью.

Принцип действия датчика построен на измерении угла закручивания торсиона, который пропорционален крутящему моменту на рулевом колесе. В исходном положении (нейтральное положение рулевого управления) зубцы статоров расположены строго между полюсами магнитов, что соответствует минимальному сигналу датчика.

При повороте рулевого колеса торсион закручивается. Соответственно многополюсный магнит поворачивается относительно статоров. Максимальный сигнал датчика достигается, когда зубья каждого из статоров встают напротив полюсов магнита. В этом положении создается максимальный магнитный поток, который фиксируется датчиками Холла. Все остальные положения датчика являются промежуточными.

Необходимо отметить, что угол закручивания торсиона очень небольшой, поэтому диапазон измерения датчика составляет 4-5° в каждую сторону. Датчик крутящего момента, построенный на эффекте Холла, позволяет добиться высокой точности измерения порядка 0,002°. Для компенсации температурных перемещений при измерении датчик крутящего момента может иметь встроенный датчик температуры.

Во многом схожую конструкцию имеет магниторезистивный датчик крутящего момента. Оценка крутящего момента в нем также производится по углу закручивания торсиона. На валу рулевой колонки расположен многополюсный магнит, на валу-шестерне два магниторезистивных чувствительных элемента. При повороте магнитного диска магниторезистивные элементы фиксируют изменение магнитного потока и формируют электрический сигнал.

При эксплуатации электроусилителя рулевого управления необходимо помнить, что выход из строя датчика крутящего момента приводит к отключению усилителя, к счастью это происходит плавно.

Датчики электрического усилителя рулевого управления / Автоэлектроника / Сообщество EasyElectronics.ru

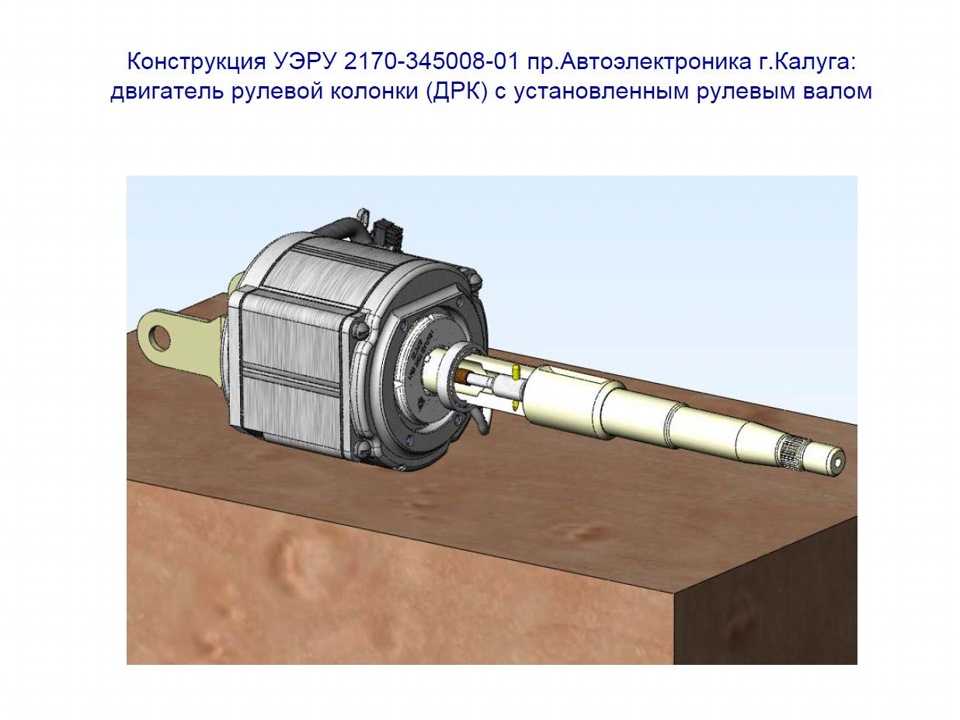

Как правило, в современных легковых автомобилях все чаще применяют электрический усилитель рулевого управления. В интернете и специализированной литературе довольно подробно написано, для чего он нужен и как устроен. Для автолюбителя и работника автосервиса (любящего свою работу) уровень такого предоставленного материала иногда вполне достаточен.

Но для инженера или разработчика, к сожалению, он довольно скуден и поверхностен, а иногда и не совсем точен. На примере одной конструкции, весьма уважаемого производителя, попробую изложить дополнительную информацию, которую я получил при разборке данного устройства. Касается это в основном датчиков, определяющих работу данного устройства, и пример реализации их подключения. Возможно, это будет полезно, хотя бы студентам и инженерам. Для людей, профессионально занимающимся разработкой автомобилей это изложение покажется, наверное, смешным.

Итак, есть такой узел, один вал (назовем выходной) которого управляет углом поворота передних колес, а к другому противоположному валу (назовем входной вал) прикреплен руль. К рулю (рулевому колесу) прилагает усилие тело своими руками, (стандартным весом по ГОСТу 75кг, имеющее право на управление автомобилем, и совершающее обдуманные законопослушные действия) в надежде изменить угол поворота колес. При этом на каждое это колесо приходится часть веса автомобиля, и довольно таки существенное (300 — 600 кг), и при диаметре рулевого колеса, не превышающем полметра, усилие, которое надо прилагать к рулю, на неподвижном автомобиле, без дополнительного усилителя, очень чрезмерно для большинства, по мнению медиков, здоровых людей.

Для облегчения усилия, требуемого прилагать к рулевому колесу, ставят электромотор, который прилагает дополнительное усилие к выходному валу. Какое дополнительное усилие, и в какую сторону надо прилагать электромотору, определят электронный блок усилителя рулевого управления, с помощью датчика усилия, которое прилагает водитель к рулевому колесу. Датчик этот расположен, как правило, в месте соединения выходного и входного вала. А соединяются эти валы между собой с помощью гибкого элемента (как правило, торсиона, параметры которого имеют заданные значения), который гибко деформируется (закручивается) в ту или иную сторону, на угол, пропорционально по степени прилагаемого усилия между рулевым колесом, и силой сопротивления передних колес автомобиля их повороту. Электромотор применяют, как правило, теперь бес коллекторный, трехфазный. Для управления вращением электромотором требуется схема, формирующая из постоянного тока бортовой сети переменное напряжение из трех фаз. Контролировать правильное вращение электромотора, помогает еще один датчик – датчик вращения и угла поворота его оси. Сигналы с этих датчиков, и поступают электронный блок усилителя рулевого управления. Внутри которого также находится схема управления электромотором. Сам это блок связан внутренней сетью управления с другими электронными блоками автомобиля.

Электронная начинка этого блока содержит довольно таки производительный микроконтроллер (примерно уровня STM32F4xx и даже выше), контроллер управления трехфазным мотором, цепи предотвращения работы и отключения электрических цепей при возникновении нештатной работы или внутренней неисправности.

Наверное, вы уже устали читать, приступим к разборке (фотографии простые, извиняюсь за качество). Я буду применять иногда свои выдуманные названия к предметам, извините и поправьте если что.

Датчик усилия (далее ДУ), представляет собой систему из:

— Кольцевого многополюсного магнита (далее КМ), напрессованного на входной вал.

— Кольцевого селектора (далее КС) магнитного поля, напрессованного на выходной вал. Он состоит и пластикового цилиндрического корпуса, с двумя магнитопроводящими кольцами, которые имеют клювообразные элементы, на стороне, обращенной к КМ. Эти клювообразные элементы соответствуют количеству и положению магнитных полюсов на КМ.

— Датчика магнитного поля (далее ДМ), закрепленного уже на неподвижном корпусе усилителя рулевого управления, и состоящего из двух магнитопроводящих полуколец, передающих магнитное поле от КС к двум датчикам холла.

Начну иллюстрации:

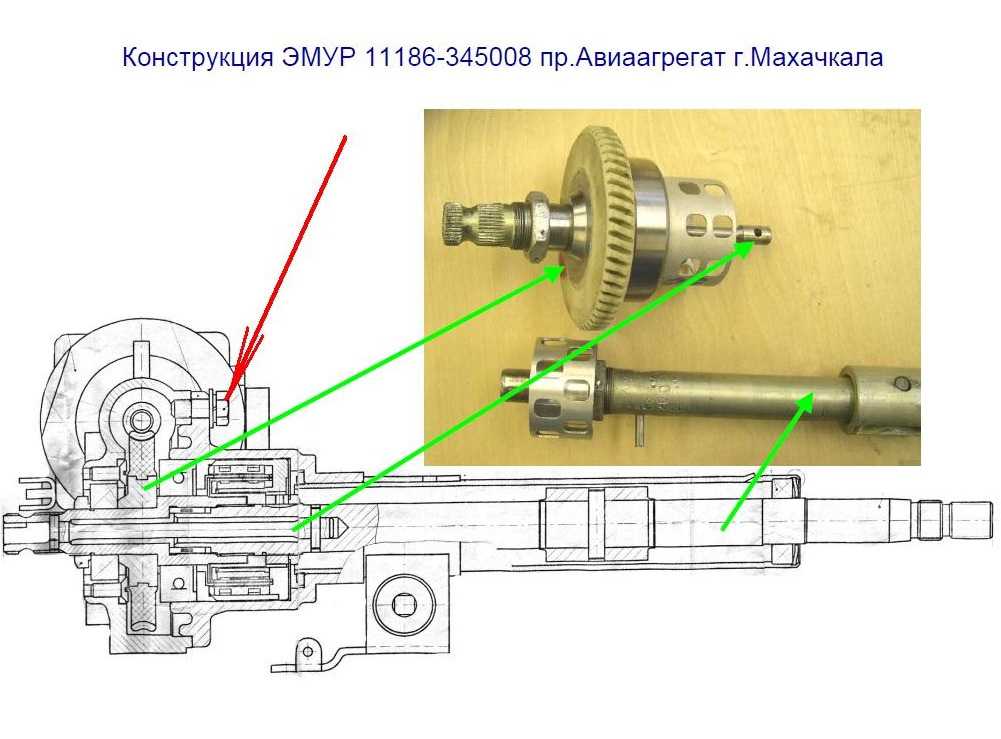

Так выглядят еще не разъединённые входной и выходной вал:

Вынимаем шпильку и разъединяем: (Кольцевой трансформатор=кольцевой селектор)

Дальше:

Напрессованный КС, КМ, видны пазы входного и выходного вала, ограничивающие угол закручивания торсиона, и даже если он сломается, рулевое управление будет сохранено. Задача торсиона, не передавать весь крутящий момент, а только его измерить:

Слева — корпус ДМ, справа — КС.

Датчики холла (их два, тип мне неизвестен):

А так весь механизм выложен последовательно, все снято со своих мест:

Как возможно это работает:

В собранной конструкции, пока нет деформации торсиона, Полюса КМ расположены напротив клювообразных отводов двух магнитопроводящих колец КС в определенном положении. Наводимые магнитные поля через двух кольцевой приемник ДМ подводится к своему соответствующему датчику холла. И в этом состоянии магнитные поля, приводимые к датчикам холла одинаковы.

При деформации торсиона, вследствие приложения усилия к рулевому колесу, положение КМ относительно клювообразных отводов КС меняется, и на двух магнитопроводящих кольцах КС создается разность магнитного поля. Которое подводится с помощью двух колец ДМ к датчикам холла. С двух датчиков холла, с их выходов, получается дифференциальное напряжение, прямо пропорциональное деформации торсиона, и соответственно, усилию на рулевом колесе. Но иногда может потребоваться калибровка показаний датчиков, что предусмотрено.

Что можно увидеть на экране осциллографа?

КМ и КС расположены без смещения относительно друг друга:

Сигналы на выходах датчиков одинаковы:

Смещение в КМ относительно КС одну сторону:

Сигнал (один увеличивается, другой на столько же уменьшается):

Смещение в другу сторону:

Сигнал:

Плавно совмещаем КМ и КС:

В идеале, сигнал на выходе датчиков должен иметь такую характеристику:

Чрезмерно деформировать торсион, сломать его, не дают соответствующие пазы входного и выходного вала, находящиеся в определенном взаимном положении.

Иногда, “разводят”, или неправильно ставят диагноз некоторые «спецы», резко вращая рулевое колесо из стороны в сторону, на заглушенном автомобиле. При этом из рулевой колонки доносится отчетливый стук, который пытаются выдать за проявление неисправности. А на самом деле звук этот и издают пазы при соударении, так как компенсировать деформацию торсиона при неработающем двигателе некому (не работает двигатель – зачем тебе и электроусилитель руля). В “гаражах” иногда работают вполне грамотные и опытные люди, но чек и квитанция это дополнительный страховой полис, мало ли. Не экономьте на правильном диагнозе. То же самое происходит и в работе золотника (гидравлического распределителя) гидравлического усилителя руля.

Электромотор, три фазы, магнитный ротор имеет четыре полюса:

Выходной вал электромотора, проходит через датчик вращения:

Датчик вращения электромотора приподнят, видно эксцентрик на валу (часть вращающегося трансформатора):

Датчик вращения и положения оси электродвигателя усилителя рулевого управления,

называют его еще вращающимся трансформатором (далее ВТ), или ресольвером. В том месте, где расположен этот датчик, на оси электромотора имеется эксцентрик. Который при вращении, меняет расположение магнитного поля между полюсами трансформатора. Как взаимно расположены обмотки на полюсах, смотрите на рисунке далее (не указал фазировку, простите).

В данном случае, ВТ имеет три обмотки, на одну подается опорное синусоидальное напряжение, а с двух других снимается синусоидальное напряжение, пропорциональное углу поворота оси электромотора. Для примера, подаем напряжение синусоидальной формы на обмотку “возбуждения” со звуковой карты компьютера, а с двух других обмоток будем снимать показания осциллографом. Эксцентриком будет служить простой металлический винт. Думаю картинки красноречивы и комментировать каждую не имеет смысла. Но рассматривая экран осциллографа, надо проявлять немного фантазии, ибо смотрим два канала, а синхронизация только по одному. Иногда один луч кажется двоится.

С разобранным корпусом для наглядности;

Подаем сигнал:

При отсутствии эксцентрика внутри ВТ

на выходе нет сигналов:

Вставляем имитатор эксцентрика и начинаем его крутить, и смотрим сигналы:

Не стал заморачиваться с анимацией, думаю и так понятно. Имея два таких сигнала, измеряя их амплитуду и фазу, можно с достаточной точностью и надежностью определять положение оси электродвигателя. Ну и для завершения, так примерно организованы входные и выходные цепи электронного блока усилителя руля (тестер и мои личные фантазии):

Все сигналы поступают для обработки в микроконтроллер на аналоговые входы. Выход TSY — напряжение питания датчиков холла. Магнитные датчики не так склонны к запотеванию и наличию грязи, как оптические, терпимы к высоким и низким температурам.

Но и лепить где попало неодимовые магниты в машине и дома, тоже не стоит. К тому же они могут привести к вреду здоровья при неправильном использовании.

Надеюсь не утомил.

С уважением, Астанин Сергей.

Готов к вопросам и комментариям тут.
