Приобрести центробежный нагнетатель ЦМ-675 в компании Мегатехника, г. Москва

Главная \ Воздуходувки и газодувки \ Вихревые воздуходувки \ Воздуходувки ВВК \ Центробежный нагнетатель ЦМ-675

Центробежный нагнетатель воздуха (воздуходувка) ЦМ-675 может использоваться как воздушный нагнетатель или нагнетатель газа, где важно отсутствие загрязняемой рабочей среды включениями паров масла или иными веществами. Центробежный нагнетатель часто используется для аэрации воды на очистных сооружениях, аэрации водоемов с рыбой (насыщение кислородом водоемов при разведении рыбы). ЦМ-675 относится к центробежным машинам, которые обходятся без водоснабжения и маслоснабжения, не загрязняющих нагнетаемый воздух примесями, т.е. это полноценный безмасляный воздушный нагнетатель. Воздушный нагнетатель выполнен на единой раме, посередине которой расположен электродвигатель, приводящий в действие рабочие колеса каждой из ступеней. Каждая ступень состоит из корпуса, закрепленного на раме под одну из сторон со стороны вала электродвигателя и рабочего колеса, расположенного непосредственно на его валу. Две ступени вместе с рамой и электродвигателем образуют единый модуль. Ступени модуля могут быть соединены последовательно или параллельно, или каждая ступень может работать отдельно на свою напорную магистраль. При последовательном соединении ступеней увеличивается давление центробежного нагнетателя, а при параллельном — производительность (подача воздуха или газа).

Возможна поставка нагнетателя с одной ступенью.

Чем центробежный нагнетатель лучше:

• непрерывная подача воздуха потребителю
• круглосуточный или периодический режим работы
• не требует ресивера
• механически прочная и ремонтопригодная конструкция
• нагнетатель безмасляный, т.е. не загрязняет подаваемый газ масляными парами, продуктами износа
• регулировка производительности заслонкой на входе в ступень

Основные параметры и характеристики нагнетателей

Рабочие параметры приведены для воздуха при нормальных условиях.

Габариты нагнетателя: 1750х900х1360 (ДхШхВ) мм, вес — не более 500 кг.

Для увеличения необходимого давления последовательно устанавливают модули центробежного нагнетателя парами или тройкой. Для пары модулей модулей можно достичь перепад давлений 32 кПа, для тройки — 48 кПа.

Зависимость давления и производительности центробежного нагнетателя

Графики приведены для числа оборотов электродвигателя 3000 об/мин. Используя преобразователь частоты для управления приводом, можно при соблюдении предела мощности электродвигателя, получить зависимости выше или ниже от указанных на графике.

Габаритные и монтажные размеры центробежного нагнетателя

На рисунке показано последовательное соединение ступеней модуля.

Конструкция нагнетателя  представляет собой
законченный модуль — сварную конструкцию, состоящую из рамы 5,
электродвигателя 6 и отдельных секций. Секция представляет собой
корпус 4 с крышкой 2, закрепленный на раме, внутри которого
располагается рабочее колесо. Каждое рабочее колесо располагается
непосредственно на одном из двух концов вала электродвигателя. На
крышке секции имеется входной 3 и выходной 7 патрубок. Каждая
секция нагнетателя универсальна: она одинакова по габаритам и
имеет одинаковые размеры фланцев. С помощью патрубков 1 и колен
8 можно соединять секции последовательно, параллельно или
использовать каждую секцию в работе по отдельности. При
последовательном соединении секций или модулей можно
увеличивать создаваемый перепад давлений, при параллельном
соединении – производительность

Центробежный нагнетатель — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Центробежный нагнетатель представляет собой лопаточное колесо, расположенное в спиральном корпусе. При вращении колеса поступивший в центр его газ отбрасывается в сторону, подобно тому как отлетает камень, оторвавшийся при вращении от веревки, к которой он был привязан.
 [2]

Центробежный нагнетатель применяется для сжатия и подачи воздуха и различных рабочих газообразных сред.
 [3]

Центробежный нагнетатель имеет литой чугунный корпус, соединенный полукруглым фланцем с корпусом подшипников, являющимся одновременно и резервуаром, в котором расположены масляный фильтр и маслоохладитель.
 [4]

Центробежные нагнетатели 1200 — 25 — 1 и 1200 — 25 — 2 исполняются в виде одноцилиндровой двухступенчатой машины одностороннего всасывания. Патрубки, нагнетательный и всасывающий, располагаются в нижней части корпуса и направлены вниз. Ротор нагнетателя состоит из 2 рабочих колес, клепаной конструкции со штамповочными лопатками.
 [5]

Центробежный нагнетатель применяется для сжатия и подачи воздуха и различных рабочих газообразных сред.
 [6]

Центробежный нагнетатель имеет литой чугунный корпус, соединенный полукруглым фланцем с корпусом подшипников, являющимся одновременно и резервуаром, в котором расположены масляный фильтр и маслоохладитель.
 [7]

Центробежные нагнетатели 1200 — 25 — 1 и 1200 — 25 — 2 исполняются в виде одноцилиндровой двухступенчатой машины одностороннего всасывания. Патрубки, нагнетательный и всасывающий, располагаются в нижней части корпуса и направлены в из. Ротор нагнетателя состоит из 2 рабочих колес, клепаной конструкции со штамповочными лопатками.
 [8]

Центробежный нагнетатель или турбокомпрессор является машиной, в которой сжатие газа происходит под действием центробежных сил, развивающихся при вращении рабочих колес, а также вследствие уменьшения скорости в каналах направляющего аппарата. Подобно центробежному насосу для жидкостей он состоит из корпуса, в котором вращается вал с укрепленным на нем рабочим колесом с окружной скоростью до 350 м / сек. Рабочих колес может быть несколько — в зависимости от требуемой степени повышения давления лаза.
 [10]

Центробежный нагнетатель ( рис. 46) — одноцилиндровый агрегат одностороннего всасывания с двумя ступенями сжатия. Корпус 9 нагнетателя отлит из чугуна и имеет разъем в вертикальной и горизонтальной плоскости. Вертикальный разъем является технологическим и при эксплуатации компрессора не разбирается. Всасывающий 20 и нагнетательный 21 патрубки отлиты в нижней половине корпуса и направлены вниз.
 [11]

Центробежные нагнетатели обоих типов могут быть подсоединены к газотурбинным установкам ГТ-700-4 и ГТ-700-5. Основными его узлами являются корпус, ротор ( вал с консольно насаженным рабочим колесом), подшипники и система уплотнения.
 [12]

Центробежные нагнетатели с колесом, выполненным из стали или гамма-силумина, и диффузором в зависимости от заданного давления продувки должны работать с числом оборотов 8000 — 20 000 в минуту. Так как создаваемое центробежными нагнетателями давление возрастает пропорционально квадрату числа оборотов, то они очень хорошо подходят для использования в двухтактных двигателях ( см. фиг. Однако центробежные нагнетатели еще не получили широкого распространения вследствие своей громоздкости, а также вследствие того, что устройство трубопроводов к рабочим цилиндрам вызывает большие затруднения, чем в случае использования роторно-шестеренчатых или коловратных нагнетателей.
 [13]

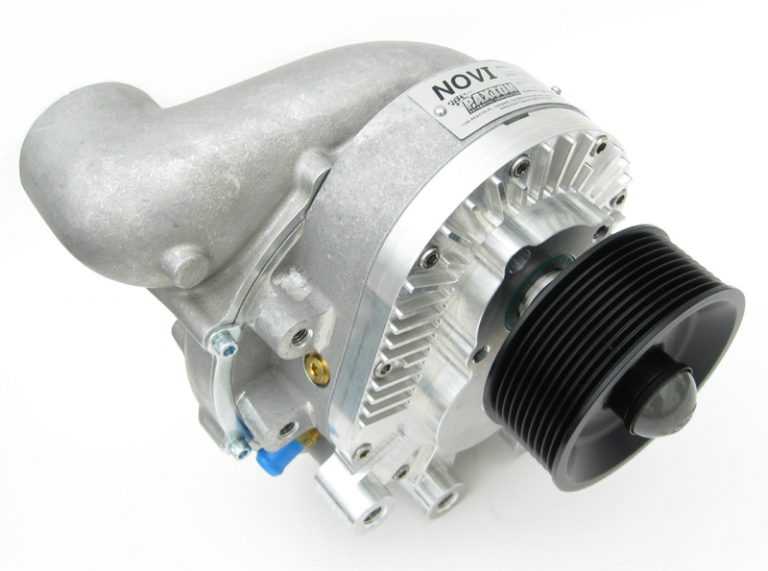

Центробежный нагнетатель, осуществляющий наддув двигателя, расположен на переднем торце картера.
 [14]

Центробежные нагнетатели ( рис. Г1 — 7) состоят из сварнолитого корпуса 1 бочкообразной формы с вертикальным разъемом, к которому крепится с помощью болтового соединения корпус подшипников 7 с расположенными в нем опорно-упорным 9 и опорным 8 подшипниками с торцевым уплотнением. В подшипники уложен ротор 10 с консольно насаженным колесом.
 [15]

Страницы:  

   1

   2

   3

   4

   5

Центробежные воздуходувки и вентиляторы: Вентилятор Cincinnati

• Продукты
• Центробежные воздуходувки и вентиляторы
• Осевые вентиляторы
• Специальные вентиляторы и воздуходувки
• Пылесборники
• Портативные дымососы
• Запасные части
• Диапазоны производительности
• Каталоги продукции
• Руководства по техническому обслуживанию
• Выбор вентилятора
• Быстрый выбор вентилятора

Обзор промышленных вентиляторов

• Как выбрать вентилятор
• Поиск по модели

Quick Quote

Центробежные вентиляторы и воздуходувки обычно имеют один из восьми типов колес , которые втягивают воздух во впускное отверстие корпуса воздуходувки через колесо и выпускают его под углом 90 градусов наружу через выпускное отверстие. жилья.

Двумя наиболее распространенными типами центробежных воздуходувок являются нагнетательные воздуходувки и Нагнетатели объема .

Нагнетательные воздуходувки предназначены для всасывания или подачи воздуха под высоким давлением, рассчитанным по манометру статического давления ( SPWG ). Объемные воздуходувки предназначены для всасывания или подачи больших объемов воздуха, рассчитанных в кубических футах воздуха в минуту ( кубических футов в минуту ), при более низком статическом давлении, чем Нагнетательные воздуходувки .

Центробежные воздуходувки обычно изготавливаются из сборной стали, нержавеющей стали или литого алюминия.

Нажмите на фотографию модели центробежного вентилятора, чтобы перейти на страницу этого продукта.

Центробежный нагнетатель
Литой алюминий
Модель PB
— до 4500 кубических футов в минуту
— до 20 дюймов вод. ст.

Центробежный нагнетатель
Штампованная сталь
Модель SPB
— до 4075 куб. футов в минуту
— до 18 дюймов водяного столба

Центробежный вентилятор
Сборная сталь
Модель PBS
— до 4 462 кубических футов в минуту
— до 20 дюймов водяного столба

Центробежный нагнетатель
Изгиб вперед,
Литой алюминий
Модель LM и LMF
— до 2000 куб. футов в минуту
— до 4 дюймов вод. ст.

Центробежные воздуходувки
Нагнетательные воздуходувки
Модель HP-I
— до 1200 куб. футов в минуту
— до 30 дюймов водяного столба

Центробежные воздуходувки
Нагнетательные воздуходувки
Модель HP-II
— до 7000 кубических футов в минуту
— до 78 дюймов водяного столба

Центробежные воздуходувки
Промышленные вытяжные вентиляторы
Модель RBE
— до 22 528 кубических футов в минуту
— до 41 дюйма водяного столба

Центробежный вентилятор
Наклонный назад
Модель HDBI
— до 51 965 куб. футов в минуту
— до 25 дюймов водяного столба

Центробежный вентилятор
Колесо с аэродинамическим профилем
Модель HDAF
— до 48 551 кубических футов в минуту
— до 21 дюйма вод. ст.

Центробежный вентилятор
Вставной вентилятор BI
Модель CPF
— до 46 000 куб. футов в минуту
— до 25 дюймов водяного столба

Центробежные вентиляторы
Вентилятор с аэродинамическим профилем
Модель CPAF
— до 42 000 кубических футов в минуту
— до 18 дюймов водяного столба

Центробежные вентиляторы
Нагнетательный вентилятор
Модель PL
— до 33 000 куб. футов в минуту
— до 25 дюймов водяного столба

Центробежные вентиляторы
Квадратный вентилятор BI
Модель SQBI
— до 28 141 кубических футов в минуту
— до 23 дюймов водяного столба

Центробежные вентиляторы
Квадратный вентилятор с аэродинамическим профилем
Модель SQAF
— до 27 985 кубических футов в минуту
— до 17 дюймов водяного столба

8 типов крыльчаток, используемых в промышленных воздуходувках.

Высоконапорные и промышленные центробежные вентиляторы и воздуходувки

NYB предлагает обширную линейку промышленных центробежных вентиляторов и воздуходувок, предназначенных для работы с воздушными потоками, начиная от чистого воздуха и заканчивая перевалкой сыпучих материалов. Наши центробежные вентиляторы высокого давления способны обрабатывать различные потоки воздуха в зависимости от статического давления и температуры. Центробежные вентиляторы, также известные как центробежные воздуходувки, являются одними из наиболее широко используемых вентиляторов, поскольку они более экономичны, чем осевые вентиляторы, и эти вентиляторы проще с точки зрения конструкции. В дополнение к погрузочно-разгрузочным работам центробежные воздуходувки популярны в отрасли HVAC и системах контроля загрязнения воздуха. Что еще более важно, центробежные вентиляторы NYB прочны, надежны и способны работать в различных условиях.

Центробежные вентиляторы для чистого воздуха

Промышленные центробежные вентиляторы для чистого воздуха могут работать с различными потоками воздуха относительно статического давления с некоторой устойчивостью к пыли и влаге. Пожалуйста, ознакомьтесь с линейкой центробежных вентиляторов NYB, чтобы найти наиболее подходящий вариант для вашей системы очистки воздуха.

Диаграмма с наклоном назад

Воздуходувки высокого давления Таблица

Вентиляторы из пластика, армированного стекловолокном Таблица

Таблица большой емкости

Высокая производительность	Макс. куб. фут/мин	Макс. SP (в весах)	Макс. темп. (F)
Вентиляторы AF-30	123 000	30	750
Вентиляторы AF-40	240 000	46	750
Вентиляторы AF-50	130 000	50	750
Вентиляторы BC-20	260 000	21	750
Вентиляторы BC-40	300 000	40	750
Вентиляторы высокого давления с загнутыми назад лопатками	170 000	40	750
Вентиляторы серии 60	66 000	70	800
Вентиляторы RTS	250 000	36	750
Механическая тяга	220 000	52	750
Воздуходувки BC	80 000	110	800

Центробежные вентиляторы для погрузочно-разгрузочных работ

Промышленные центробежные вентиляторы для погрузочно-разгрузочных работ New York Blower Company предназначены для удовлетворения широкого спектра требований к производительности и применениям.
