Как сделать двухосный прицеп для автомобиля своими руками

Определённая часть автомобилистов не могут обойтись лишь вместительностью багажника или салона своего автомобиля, поскольку нуждаются в частых грузоперевозках. Вовсе не обязательно для таких целей покупать грузовик или нечто подобное.

Для расширения возможностей авто можно задействовать прицеп. Не всем подходит классический одноосный, и они отдают предпочтение двухосным конструкциям. И тут есть два варианта: либо купить готовый прицеп от производителя, либо же собрать его своими руками.

Второй вариант сложнее, плюс потребует проведения дополнительной экспертизы и регистрации для допуска к эксплуатации по дорогам общего пользования. Если вы к этому готовы, можете приступать к сборке.

Содержание

1. Преимущества и недостатки
2. Виды и размеры
3. Самостоятельное изготовление
4. Сборка
5. Вопрос сертификации и регистрации

Первым делом ответим на вопрос касательно того, нужна ли категория, чтобы перевозить на машине в сцепке двухосный прицеп. На этот счёт ведётся множество споров и разговоров.

Но нужно окончательно понять, что и когда требуется.

То, какая категория будет нужна, не зависит от того, двухосный или одноосный у вас прицеп. Здесь отталкиваются от показателя массы. Конструкции весом до 750 кг не предполагают открытия дополнительной категории. Если у вас открыта категория B, этого будет достаточно.

Но если вес конструкции составит более 750 кг., тогда придётся дополнительно делать категорию Е. С этим разобрались.

Одни выбирают одноосные модели, другие предпочитают двухосные. А что среди них лучше, зависит от конкретной ситуации и индивидуальных потребностей.

Условным недостатком двухосного изделия можно назвать худшую манёвренность. Но такую проблему легко решить с помощью подкатных колёс и поворотного механизма.

Затраты на сборку такой конструкции будут примерно в 1,5-2 раза выше, чем на одноосную модель. Обусловлено это тем, что всего потребуется вдвое больше.

Но есть и положительные моменты. К основным из них относятся:

• повышенная грузоподъёмность;
• улучшенный уровень безопасности;
• снижение нагрузки на машину при торможении;
• лучшая устойчивость на плохой дороге;
• повышенная проходимость;
• функциональность;
• универсальность.

Весомые аргументы в пользу двухосной конструкции автоприцепа.

Виды и размеры

Чтобы изготовить двухосный легковой прицеп своими руками, потребуется предварительно подготовить чертежи и определить оптимальные размеры.

Ориентироваться нужно не на личные предпочтения, а правила, регламентирующие изготовление подобных конструкций. Для этого существует соответствующий ГОСТ. В нём прописывается, какие размеры должен иметь по правилам изготавливаемый своими руками легковой двухосный прицеп. Это требуется для получения сертификата соответствия и возможности регистрации прицепного устройства в ГИБДД. То есть чертежи потребуется делать исходя из этих требований.

Заводские и самодельные двухосные прицепы можно разделить на несколько категорий, в зависимости от их назначения и области применения.

Выделяют такие виды конструкций:

• универсальные или бортовые;
• прицепы-платформы;
• самосвальные;
• лодочные;
• для квадроциклов и снегоходов;
• прицепы-дачи;
• прицепы-палатки и пр.

Остановимся на наиболее популярной и простой в изготовлении конструкции бортового прицепа.

Есть определённый список требований, которым самодельный автоприцеп должен соответствовать:

• Разрешённая масса не должна превышать 1,8 т. Не путать с собственной массой до 750 кг. Также у ТС может быть определённая грузоподъёмность. У двухосного прицепа, предназначенного для легкового автомобиля, показатель грузоподъёмности не должен превышать 750 кг. на каждую ось.
• Прицеп по весу не должен быть тяжелее автомобиля, который его буксирует.
• Если на прицепе нет тормозов, тогда до 50% веса авто.
• Длина не должна превышать 8 метров и быть не более чем в 1,5 раза длиннее машины.
• Ширина составляет до 230 см. , но не шире авто на 20 см. с каждой стороны.
• Высота с учётом бортов до 3 м., но не выше колёсной колеи машины в 1,8 раза.
• Дорожный просвет минимум такой же, как клиренс у автомобиля.
• Количество осей только одна. Но разрешается применять спаренную ось. Фактически это не двухосный прицеп, но среди автолюбителей называется именно так.
• Нагрузка на сцепное устройство от 25 до 100 кг.

При оснащении автоприцепа, выполненного своими руками, важно помнить об обязательном наличии:

• противооткатов;
• неразъёмного троса;
• съёмного рычажного тормоза;
• стойки опоры;
• вывески для номерного знака;
• крыльев и брызговиков;
• запасного колеса;
• световой сигнализации;
• проводки и вилки;
• домкратной площадки.

Если хотя бы одно из требований не будет выполнено, это не позволит пройти проверку на соответствие и получить разрешение на эксплуатацию.

Самостоятельное изготовление

Теперь стоит поговорить об изготовлении двухосного прицепа для легкового автомобиля своими руками.

Основную часть работы вполне можно сделать самостоятельно. Для этого потребуется время, материалы и инструменты.

Вся работа начинается с чертежа. Именно на него нужно нанести все точные размеры до миллиметра, составить схему будущей конструкции, определить составные элементы и начинать работу.

Перечислим основные необходимые материалы и оборудование. Этот список состоит из:

• металлопроката;
• многослойной фанеры;
• ходовой части;
• колёс;
• тормозного узла;
• дышла;
• сцепного устройства;
• проводки;
• световых приборов (стоп-сигналы, поворотники и пр.).

Из инструментов пригодится сварочный аппарат, устройство для резки металла, пульверизатор для окрашивания конструкции и прочие стандартные инструменты.

Некоторые компоненты придётся покупать. В частности, потребуются новые амортизаторы, хорошее сцепное устройство под имеющийся фаркоп, проводка, фонари и пр.

Что же касается ходовой части, то здесь можно взять комплект от Москвича или Жигулей. Он состоит из:

• оси;
• ступицы;
• рессоры;
• рессорной серьги;
• стремянки и подкладок;
• амортизаторов;
• колёс.

Поскольку в рассматриваемом случае делается двухосная конструкция, количество всех необходимых элементов увеличивается в два раза. Исключением является только материал для создания рамы и бортов.

Сборка

Далее рассмотрим порядок сборки и изготовления конструкции.

Последовательность выполняемых операций следующая:

• Возьмите подготовленный швеллер, нанесите разметку и выполните нарезку на необходимые детали.

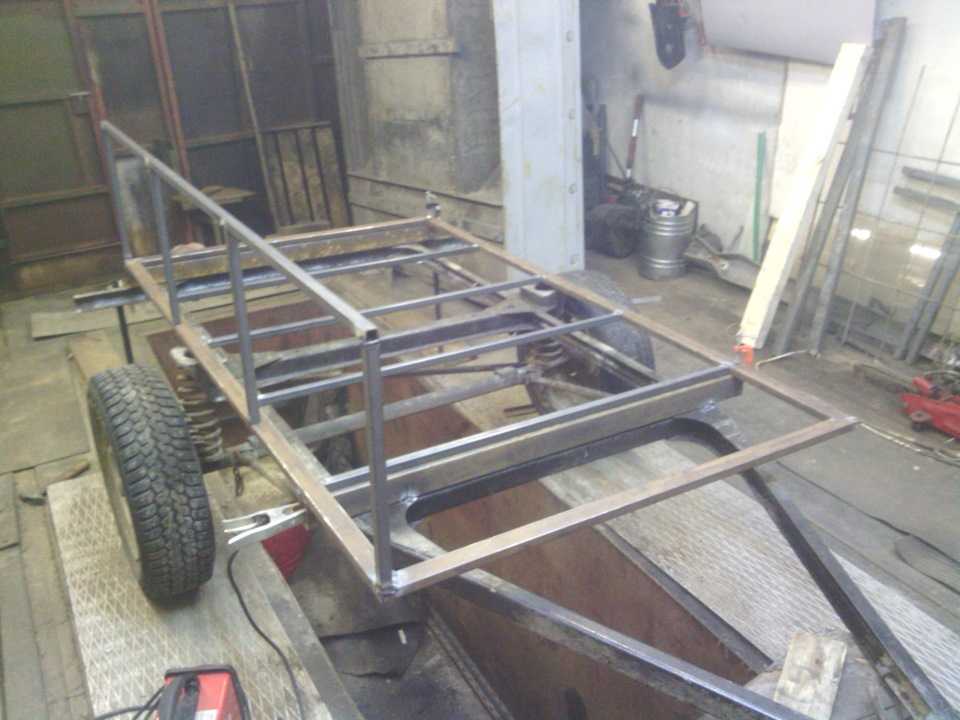

• Нарезанные части будущей рамы укладываются на ровную поверхность, и выполняется сварка. Затем привариваются рёбра жёсткости. Рекомендуется сделать лонжероны и траверсы, то есть продольные и поперечные элементы.
• Прежде чем приварить кронштейны для рессор вашего двухосного прицепа. У одноосных моделей ось смещается немного от центра в направлении заднего борта. Поскольку это двухосная конструкция, потребуется равномерно распределить спаренную ось, чтобы её центр находился примерно в 1 метре от задней части платформы. Аналогично фиксируются крепления для амортизаторов.
• Обязательным элементом прицепа является дышло. Оно бывает I- и V-образным. Второй вариант предпочтительнее. Дышло можно сделать съёмным. Для этого потребуется приварить кронштейны с отверстиями под болтовое соединение. Дышло обязательно нужно отцентровать.
• Следом идёт этап установки ходовой части. Монтируются оси, рессоры, амортизаторы, ступицы и колёса.
• Рама переворачивается и сборка продолжается. Выберите качественное тягово-сцепное устройство. Самостоятельно его делать не рекомендуется, поскольку изготовление сцепки имеет слишком много нюансов. Плюс получить одобрение от лаборатории вряд ли получится. Дополнительно монтируются цепи и тросы безопасности.
• Выполните примерку бортов и днища. Но затем снимите, чтобы протянуть проводку и подключить световые приборы на прицепе.
• В завершении монтируется напольное покрытие, фиксируются борта прицепа.

На этом установка фактически завершена. Не забудьте проверить электрическое оснащение, которое соединяется через розетку на фаркопе, установленном на автомобиле. Со стороны прицепа идёт ответная вилка. В некоторых случаях потребуется использовать блок согласования, если количество отверстий в розетке не совпадает с количеством элементов на вилке. Переходник купить не проблема.

Как окрашивать свой прицеп, дело лично каждого. Только убедитесь, что собранная конструкция соответствует ГОСТу.

Вопрос сертификации и регистрации

Самым последним, но крайне важным этапом является регистрация самодельного автомобильного прицепа.

Для этих целей потребуется для начала обратиться в ближайшее отделение ГИБДД. Оттуда вас направят на специальную экспертизу. Обязательно пользуйтесь услугами только аккредитованных лабораторий. Заключение частных компаний, не имеющих государственной лицензии, ничего, кроме потраченных зря денег, вам не дадут.

Обязательно сохраняйте чеки, подтверждающие факт покупки основных узлов собранного прицепа. Особенно это касается наличие у вас сертификата на шарнирное устройство, то есть крепёжный элемент для соединения прицепа и фаркопа на автомобиле. Из-за этого сцепные устройства лучше покупать от производителя, а не делать его своими руками.

Среди обязательных документов потребуется подготовить:

• паспорт автовладельца;
• паспорт на автомобиль;
• фото прицепа;
• заявление;
• квитанции.

Заявление пишется стандартное, для постановки собранной конструкции на учёт. Это аналогично обычной процедуре регистрации автомобиля.

Квитанции подтвердят факт оплаты государственной пошлины.

Поэтапно процесс оформления и регистрации выглядит следующим образом:

• Подготовьте все чеки и сертификаты качества от запчастей, использованных при сборке самодельного двухосного прицепа.
• Сделайте самостоятельно описание выполненного спецсредства в письменном или электронном виде. Обязательно сделайте качественные фотографии со всех сторон. Фото потребуется предъявить в уже распечатанном виде.
• Отправляйтесь в ГИБДД. Здесь вы получите полный перечень документов, которые потребуются для регистрации.
• Тут же сотрудник автоинспекции выдаёт направление на экспертизу и лабораторные испытания.
• С этим направлением приезжаете в лабораторию, подаёте заявку на проверку, прилагая к ней фото, чеки, документы и сертификаты на детали прицепа. В конкретной ситуации могут потребоваться дополнительные бумаги.
• Сотрудники лаборатории проводят тесты и испытания, принимая в результате решение о том, соответствует ли ваш двухосный прицеп стандартам и техническим требованиям.
• В некоторых случаях оформляется акт несоответствия. Придётся лишь полностью разбирать прицеп либо вносить некоторые изменения, нарушающие правила.
• Если проверка пройдёт успешно, вы получите заключение и сертификат соответствия.
• С этими документами вновь нужно вернуться в ГИБДД, где оформляется заявление на регистрацию, прикладывая требуемые документы и чеки.
• В ГИБДД уполномоченные сотрудники проводят собственную проверку.

Все процедуры платные, поэтому подготовьтесь к дополнительным расходам.

Успешно пройдя все этапы, вы сможете эксплуатировать самодельный автоприцеп на равных условиях с заводскими сертифицированными конструкциями.

Стоит ли делать двухосный прицеп самому, вопрос сугубо индивидуальный. Учитывая все затраты и сложности с регистрацией, вы не так сильно сэкономите на покупке заводского автоприцепа. Но у каждого свои мотивы самостоятельно заниматься сборкой подобных конструкций. Можно лишь пожелать вам успехов и удачи.

Прицепы для легковых автомобилей своими руками: реально ли это?

Легковой автомобиль есть почти у каждой семьи. Поскольку люди увлекаются садоводством и строительством, регулярно возникает потребность в доставках грузов. Вы скажите, что в машине есть багажник. Но дело в том, что он не подходит для перевозки тяжелых вещей. Выйти из положения легко, нужно позвонить в компанию, которая занимается грузоперевозками, и сделать заказ. Но не все владельцы машин желают тратиться на их услуги. Выход есть! Приобретите прицеп. Его можно не покупать, ведь вы легко сделаете эту полезную вещь собственноручно.

Хороший самодельный прицеп практически практически ничем не отличается от купленного

Выгодно ли делать прицеп?

Конечно, выгодно! Если вы «дружите» с инструментами и имеете навыки работы со сваркой и запчастями, то делайте самостоятельно. Сборка прицепа не займет много времени, никаких дорогих инструментов или материалов для работы не требуется.

[stextbox id=»alert»]Вы сохраните деньги, ведь вам не придется тратить средства на покупку заводского прицепа.[/stextbox]

Как сделать прицеп для легкого автомобиля?

• Сначала купите все необходимое. Вам понадобится листовая сталь, из нее вы сделаете кузов. Приобретите ходовую часть и колеса, нужны стальные швеллера. Кроме того, для прицепа понадобятся алюминиевые трубы и крепежные элементы высокого качества. Для сварки кузова нужен сварочный аппарат. Если вы умеете с ним работать, сварите листы.

Еще один вариант универсального самодельного прицепа

• Определите желаемые размеры прицепа и сделайте чертеж, это поможет вам при сборке. Очень хорошо, если у вас в гараже лежат запасы старых деталей, они понадобятся в работе. Например, от трактора возьмите связующие элементы бортов, а сами борта сбейте из вагонки. Раму делайте из стальной трубы, достаточно купить изделие диаметром 40 мм. Трубу чуть меньшего диаметра приспособьте под тягу. Купите три штуки, две вы пустите на продольные, а одну на поперечные тяги. Не забудьте приобрести трубу под балку моста.
• Колеса поставьте бескамерные, пригодятся амортизаторы со старого «Урала». В магазине нужно купить устройство, предназначенное для захвата фаркопа, и страховочную цепь.

На что нужно обратить внимание

Начинать нужно со сборки рамы. Вы наверняка надеетесь на то, что самодельный прицеп прослужит вам долго. Помните о том, что срок службы напрямую зависит от прочности рамы. Важным фактором является жесткость. Для сборки конструкции используйте сварку, это гарантирует надежность соединения.

Хотите сделать багажник на крышу автомобиля своими руками? Смотрите у нас, как лучше это сделать.

О том, как происходит частичная или полная замена масла в акпп можно узнать здесь.

Кода вы уточните размеры прицепа, попробуйте собрать каркас. Разложите элементы на ровном полу, соберите конструкцию, скрепив временными зажимами. Обращайте внимание на составляющие каркаса, располагайте их перпендикулярно. Возьмите рулетку и измерьте диагонали. Значения должны быть одинаковыми, расхождение не должно превышать 3%. Если расхождение больше, то стоит заново собрать каркас.

[stextbox id=»alert»]Поскольку прямоугольник – не самая надежная конструкция, прицеп усильте дополнительным ребром жесткости. [/stextbox]

Как соединить прицеп с автомобилем?

Вам необходимо будет приобрести сцепное устройство для легкового прицепа. Собирая сцепную часть, обращайте внимание на длину. Чем она короче, тем проще управлять прицепом. Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м.

Не делайте сцепную часть короткой, ведь прицеп будет реагировать даже на небольшой поворот колес, это станет причиной падения груза.

Прицепное устройство делайте из трубы квадратной формы. Возьмите сварочный аппарат, сварите три трубы. Середину места соединения располагайте по прицепной оси. Приварите к узлу металлический уголок, так конструкция станет еще надежнее.

После приступайте к установке страховочного троса. Если его нет, то используйте вместо него цепь. Длину подбирайте таким образом, чтобы при движении цепь не касалась дороги.

Установите муфту соединения, для крепления используйте болты или сварку. Сварка считается надежным способом крепления.

[stextbox id=»info»]Собираетесь делать крепление с помощью болтов? Устанавливайте не больше двух. Если сделаете больше, то сверление дыр в местах крепления ослабит раму.[/stextbox]

Установка оси и монтаж бортов

Переверните раму, установите на два блока. Измерьте длину прицепа, умножьте значение на 40%. Полученное расстояние отложите с задней стороны прицепа, именно в этом месте располагайте ось. Перед установкой счистите краску с рамы. Измерьте расстояние между втулками, разделите пополам и сделайте отметку на оси.

Соединяйте части конструкции точечной сваркой. Установите на прицеп пружинно-амортизационную подвеску, она обеспечит мягкость хода.

Во внутренней части рамы установите домкраты стабилизации, они удержат прицеп в горизонтальном положении. Боковые стенки прицепа делайте из вагонки, либо используйте металлические листы.

Сначала делают настил из досок. Используйте для крепления болты, затем установите короб из вагонки. Углы короба зафиксируйте металлическими уголками, так конструкция станет еще прочнее. Борта обшейте металлом, на таком прицепе вы без труда перевезете сыпучие грузы.

Смотрите, как делают легковые прицепы народные умельцы

Итог

Собрать прицеп легко, он увеличит потенциал автомобиля. Вы перевезете грузы, багажник и салон автомобиля не повредятся. Автовладельцы устанавливают на прицеп систему торможения, монтируется освещение. Их установку доверьте мастерам, для этого обратитесь в центр сервисного обслуживания.

21 чертеж прицепа-прицепа своими руками, который легко построить

Опубликовано: 1 марта 2021 г. · Изменено: 30 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы -haul или его эквивалент для перемещения больших предметов, которые просто не поместятся в вашем автомобиле. Это решение достаточно хорошо, если это не для регулярного использования.

Однако, если вы оказались в ситуации, когда вам приходится делать это время от времени, большинство людей задумаются о покупке собственного прицепа. Вы можете решить построить один или вы можете сделать один самостоятельно. Этот прицеп может быть дешевле, и вы можете спроектировать его в соответствии со своими конкретными потребностями.

В этой статье будет рассказано о 21 трейлере DIY, который вы можете сделать сами.

1. Грузовой грузовой трейлер

Это довольно простой трейлер. Он сделан из дерева, со стальным шасси и осью для грузовой тележки.

Вы можете сделать платформу из стали, сваренной вместе с осью. Постройте деревянный пол и стороны. Надежно закрепите его скобами для прочности. Обязательно сделайте зажим, чтобы прикрепить его к машине.

2. Сборка из набора

Вы можете получить дополнительное место для своих вещей, собрав грузовой прицеп из готовых деталей. Прелесть этого в том, что трудная часть творения уже сделана.

В комплект входит все необходимое из коробки. По инструкции соберите кровать, электричество и колеса. По завершении у вас будет прицеп, который может перевозить фанеру и другие тяжелые строительные материалы.

Щелкните здесь, чтобы получить более подробную информацию

3. Алюминиевый прицеп

Этот прицеп изготовлен из алюминия, что делает его намного легче, но сохраняет прочность, присущую металлу.

Для соединения алюминиевых балок и оси необходимо использовать скобы и болты. Использование сварки ослабит алюминий и повлияет на его полезность.

4. Мотоциклетный прицеп

Этот универсальный прицеп предназначен для использования с мотоциклом, садовым трактором или квадроциклом 4*8. Квадроцикл может перевозить большие грузы, несмотря на то, что у него не так много места для хранения.

Эта сборка требует много сварки, так как полностью сделана из металла. Требовалась стальная шашка для настила и бортов. Они должны быть приварены к шасси и оси. Прицеп будет весить около 860 фунтов, что требует подвески.

Щелкните здесь для получения более подробной информации

5. Прицеп для перевозки бревен большой грузоподъемности

Прицепы для перевозки бревен должны выдерживать большие нагрузки. Таким образом, одной оси для него будет недостаточно.

Эта прочность также относится к кузову прицепа. Вместо фанеры или листа металла для платформы. Балки кровати расположены в виде буквы Х. Они также прикреплены к двум осям и держат в общей сложности четыре колеса.

6. «Три в одном»

Этот прицеп можно использовать одновременно и как фургон, и как тягач, и как плоскую крышу. Этот трейлер был создан, чтобы быть максимально универсальным. Он может перевозить песок, загруженный вилочным погрузчиком, автомобилем и даже более мелкими гранулами в ящике.

Поставляется в комплекте, все необходимые детали будут в коробке. С инструкциями в коробке вы можете собрать его вместе с широко доступными деталями у себя дома. Вам не о чем беспокоиться, так как все детали совместимы

Щелкните для получения более подробной информации

7. Самодельный прицеп с ограждением

Это лучший вариант для тех, кто перевозит хрупкие товары, или тех, кто беспокоится о безопасности.

Кровать изготовлена ​​из стальных балок. Стороны и верхняя часть сделаны с алмазной или стальной пластиной. Открытие соединено с петлями, поэтому оно может открываться и закрываться.

8. Велосипедный грузовой прицеп

Этот прицеп должен быть достаточно легким, чтобы его можно было буксировать на велосипеде. Материалы для его изготовления можно легко найти в местном магазине товаров для дома.

Из тех же стальных рам и небольшого количества дерева можно сделать полезный прицеп. Прикрепите стальные стержни, чтобы создать раму. С деревянными половицами застелите кровать. Наконец, прикрепите его к оси и колесам, чтобы завершить прицеп.

9. Стальной прицеп для тяжелых условий эксплуатации

Этот прицеп рассчитан на тяжелые условия эксплуатации. Будучи полностью изготовленным из стали, он может нести тяжелые грузы, не получая повреждений.

Эта сборка требует тяжелой сварки. Для каркаса прицепа требуются стальные балки. Жесткая сетка используется для создания кузова прицепа. Прикрепите кровать к колесам. По завершению у вас будет прицеп, который может буксировать тяжелые предметы.

Щелкните здесь, чтобы получить более подробную информацию

10. Доступный грузовой прицеп

Цель этой сборки — получить отличный прицеп, сэкономив при этом деньги.

Вы не должны экономить на стальных балках, но вы можете сэкономить деньги, используя утилизированную ось. Кроме того, можно сэкономить много денег, используя утилизированную древесину для создания кузова трейлера.

11. Прицеп для каяка

Этот прицеп предназначен для перемещения каяка с одного места на другое.

Учитывая форму каяка, вам не обязательно иметь полностью покрытую кровать. Все, что вам нужно, это стальная балка и ось. Благодаря легкому весу каяка вы можете заменить стальные балки на алюминиевые.

12. Портовый грузовой прицеп со съемными бортами

Этот прицеп очень универсален. Без съемных бортов прицеп можно загрузить вилочным погрузчиком. Когда у прицепа есть борта, его можно загружать мелкими предметами и даже мелким песком.

Этот прицеп изготовлен из комплекта, полученного от грузового порта, грузоподъемностью 1720 фунтов. Затем это можно изменить, добавив подсветку сзади. Кровать можно сделать из фанеры. Боковины также изготовлены из фанеры.

Щелкните здесь, чтобы получить более подробную информацию

13. Доступный прицеп для велосипеда

Учитывая размер прицепа для велосипеда, требуется немного материалов.

Вы можете использовать каркас футона, чтобы упаковать кровать трейлера. Прикрепите несколько колес и имейте зажим к велосипеду. Это даст очень способный служебный прицеп.

14. Базовый трейлер

Этот трейлер будет построен с нуля. Навык, необходимый для его создания, может быть высоким. Требования для сборки трейлера можно купить в местном хозяйственном магазине. Вы должны убедиться, что все детали, которые вы покупаете, совместимы друг с другом, особенно при покупке в разных магазинах.

Соберите раму из квадратных стальных стержней и прикрепите ее к оси. Прикрепите колеса к оси и покройте основание рамы любым материалом, который вам нравится.

Щелкните здесь, чтобы получить более подробную информацию

15. Внедорожный трейлер для велосипедов

Этот трейлер предназначен для размещения всего, что необходимо человеку для выживания.

Этот прицеп модифицирован для ручной тележки, которая используется для перевозки вещей. Измените ручку ручной тележки, чтобы она соответствовала велосипеду, который вы используете. На тележке у вас должен быть ящик с едой, водой и всем необходимым для выживания.

16. Прицеп с системой крепления

Плохо привязанные грузы могут быть смертельными на дорогах. Поэтому очень важно убедиться, что ваши грузы надежно закреплены на прицепе.

Чтобы решить эту проблему, вы можете использовать сцепные кольца. Вы можете прочно прикрепить гусеницу к кузову вашего прицепа. Имейте различные якоря веревки и обе стороны кровати. К этим кольцам можно прикрепить веревки для закрепления груза.

Щелкните здесь, чтобы получить более подробную информацию

17. Прицеп с самоподъемным задним бортом

Самоподъемный прицеп хорош уже тем, что он предлагает удобство. У вас может быть прицеп, который легко ищет себя, используя старую листовую рессору и немного стального лома.

С листовой рессорой, несколькими U-образными болтами и прочными болтами все готово. Прикрепите листовую рессору к нижней части прицепа с помощью стали и болтов. Дверь, когда она открыта, будет оказывать некоторое сопротивление, однако опуститесь достаточно низко, и она остановится. Все, что вам нужно сделать, это мягко подтолкнуть дверь, чтобы закрыть ее.

Щелкните здесь, чтобы получить более подробную информацию

18. Самодельный прицеп из болтов

Этот прицеп изготовлен из квадратных стальных стержней. Идея состоит в том, чтобы использовать скобы и болты, чтобы соединить их вместе, чтобы сделать прицеп, а не использовать сварку.

Разложите нарезанные стальные стержни и соедините их с помощью оцинкованных скоб, чтобы получилась кровать. Сделайте то же самое для оси, и в конце вы получите прицеп.

Щелкните здесь, чтобы получить более подробную информацию

19. Простой прицеп 4*8

Этот прицеп состоит из простой рессоры и оси аварийного микроавтобуса.

Со стальными балками можно сделать раму для прицепа. Прикрепите к оси с помощью сварки. Конечным продуктом является функциональный прицеп, который удобно перевозит фанеру и другие строительные материалы.

20. Прицеп со светодиодными фонарями

Прицепы, используемые в дороге, должны быть оборудованы фонарями. Когда дорога становится ухабистой, лампы накаливания могут сломаться и перестать работать. Светодиоды более долговечны.

Используйте высококачественные разъемы при установке светодиодных фонарей в задней части прицепа. Припаяйте провода, чтобы предотвратить коррозию, которая может стать проблемой в дальнейшем.

Щелкните здесь для получения более подробной информации

21. Внедорожный грузовой прицеп

Этот прицеп должен выезжать с асфальтированной дороги и въезжать в камни и грязь.

Сборка должна отражать его требования. Пружины не должны быть слишком мягкими, чтобы они могли лучше ориентироваться в суровых условиях. Шины и диски также должны соответствовать внедорожникам на рынке.

Щелкните здесь для получения более подробной информации

Заключение

Грузовые прицепы отличаются своей универсальностью. Независимо от транспортного средства, которое вы используете, вы можете легко прицепить его к транспортному средству и иметь возможность перевозить гораздо больший вес. Компании признали это и предлагают решить ваши проблемы путем продажи прицепов.

Чтобы найти применение в хорошем трейлере, вам не нужно столько платить. Эти мастер-классы помогут вам сделать его самостоятельно. С помощью этих руководств вы можете найти тот, который поможет вам решить любую конкретную проблему с прицепом, которая у вас может возникнуть.

Модернизация грузовых прицепов (сделай сам) | Экспертное руководство от семейного мастера на все руки

Обновлено: 20 марта 2019 г.

Модернизация задних фонарей, буксирных шаров и соединений, креплений и т. д.

Следующий проект›

Семейный мастер на все руки

Получите больше преимуществ и повышенную производительность от своего универсального прицепа . Эти простые улучшения и дополнения, сделанные своими руками, позволят вам перевозить груз более эффективно и безопасно, не затрачивая при этом много денег.

Эксперты DIY из журнала The Family Handyman Magazine

Обзор: Проблемы с прицепами и решения

Большинство грузовых прицепов поставляются с завода с достаточным набором функций, чтобы соответствовать местным правилам техники безопасности (если таковые имеются) и вашему кошельку. Конечно, они работают, но не очень удобны для пользователя. У них редко есть заводские крепления или погрузочные рампы. Заводские задние фонари обычно имеют лампы накаливания, которые нуждаются в постоянной замене.

Мы неофициально опросили около 30 владельцев трейлеров, чтобы выяснить, что их сводит с ума. Верх списка? Неисправные фонари прицепа! За ними следуют приржавевшие гайки, из-за которых невозможно изменить размеры шаров, заклинившие шаровые опоры и плохо поддающиеся креплению прицепные грузы. И почти всем хотелось, чтобы не было более простого способа выровнять тягово-сцепное устройство с прицепом с первой попытки, особенно в темноте. Поэтому мы провели небольшое расследование и придумали пять крутых новых продуктов, которые обещают устранить эти проблемы.

Эта статья содержит решения этих проблем, а также широкий спектр обновлений, которые сделают вашу работу по перевозке прицепов намного проще и безопаснее. Мы также покажем вам обновления безопасности, которые могут предотвратить кражу трейлера. Вы можете собрать и установить большинство этих аксессуаров для прицепов, используя только набор головок, дрель, пилу и отвертку. Найдите сантехнические и аппаратные компоненты в домашнем центре или хозяйственном магазине, а элементы безопасности — в любом магазине аксессуаров для прицепов или в Интернете. Выберите обновления, которые вам нравятся. Стоимость варьируется от нескольких долларов до нескольких сотен долларов.

Модернизация прицепа 1: Светодиодные задние фонари

Установленные светодиодные фонари

Вставьте новые фонари в существующий жгут прицепа или установите новый жгут из комплекта. Проверьте стоп-сигналы и сигналы поворота, прежде чем брать прицеп на дорогу.

Фото 1: Подключение проводов

Наденьте внешнюю и внутреннюю трубки на провода и продвиньте их как можно дальше от места соединения. Скрутите провода, чтобы сформировать стыковое соединение. Нагрейте и нанесите припой со смоляным сердечником.

Фото 2: Герметизация изоляции

Наденьте внутренние трубки на место соединения и усадите их с помощью термофена. Повторите с внешними трубками. Покройте концы жидкой изолентой.

Задние фонари подпрыгивают, окунаются в озеро и пропитываются дорожной солью. Поэтому неудивительно, что нити накала лампы рвутся, а патроны подвергаются коррозии, вызывая множество неисправностей освещения. Герметичные светодиодные фонари для прицепов — отличное решение.

Эта пара погружных светодиодных фонарей для прицепа, которые поставляются со жгутом проводов и кронштейном для номерного знака, подходят прямо к существующим монтажным отверстиям. Прежде чем снимать старые фары, запишите схему подключения. Затем поменяйте местами новые фонари и следуйте нашим фотографиям проводки, чтобы сделать водонепроницаемые соединения.

Подключение фар
При установке новых фар не используйте дешевые обжимные соединители для сращивания проводов. Обжимные соединители вызовут у вас массу неприятностей, когда через несколько лет они начнут подвергаться коррозии. Выполните работу правильно с первого раза — припаяйте все электрические соединения и уплотните каждое из них куском термоусадочной трубки небольшого диаметра. Затем запечатайте пучок проводов отрезком термоусадочной трубки большего диаметра. Покройте концы больших труб жидкой изоляционной лентой, чтобы обеспечить герметичность. Ассортимент термоусадочных трубок и жидкая изолента доступны в большинстве магазинов автозапчастей.

Модернизация прицепа 2: Регулируемое шаровое крепление

Система шарового крепления

Потяните стопорный штифт и сдвиньте шар вверх или вниз, чтобы дышло прицепа было на одном уровне с землей. Замените штифт и подключите прицеп.

Запчасти и аксессуары для Rapid Hitch

Крепление с регулируемой высотой имеет несколько вариантов шаров, а также аксессуары со стопорным штифтом.

Если у вас есть несколько прицепов с разной высотой дышла или размерами буксировочных шаров, вы знаете, как трудно найти замену проржавевшему/заевшему шару или шаровому креплению, которая подходила бы им всем. Вот алюминиевое шаровое крепление под названием Rapid Hitch, которое может буксировать до 10 000 фунтов. Он легко регулируется, никогда не ржавеет и не заедает в сцепке ствольной коробки — никогда! Это немного дорого (около 200 долларов), но прослужит дольше, чем ваш грузовик или трейлер. Сцепное устройство поставляется в трех размерах «падения» и в нескольких комбинациях с двумя шарами. Для установки просто снимите старое шаровое крепление и вставьте его на место. Купите соответствующий набор стопорных штифтов, чтобы обезопасить свои инвестиции. Поверьте, кто-то захочет украсть этого малыша.

Модернизация 3: Фара для прицепа

Зажги

Это само собой разумеющееся — у вас никогда не будет работающего фонарика, когда он вам нужен. Если вы когда-либо загружали прицеп или прицепляли его к сцепке в темноте, вы знаете, что это не весело. Эти магнитные светодиодные светильники (3-LED Area Light Energizer Hard Case Professional, продаются на сайте opticsplanet.com) являются съемными, чтобы их нельзя было повредить. Просто установите опорную пластину в месте, обеспечивающем наилучшее освещение при погрузке и сцепке, а затем прикрепите фонарь к пластине. Эти дети защищены от непогоды, в отличие от большинства кранов. Но уберите их, прежде чем взлететь. Магниты могут не удержать их на неровной дороге.

Модернизация 4: Удобная система крепления

Система крепления E-Track

Расположите груз над осью и зафиксируйте его ремнями с храповым механизмом. Поместите деревянную балку в гнезда в качестве дополнительной страховки от смещения груза.

Детали E-Track

Покупайте гусеницу и только те дополнительные детали, которые вам нужны.

Независимо от того, что вы загружаете в свой трейлер, кажется, что вы всегда ищете безопасные места, чтобы закрепить свои привязные ремни. Система E-Track устраняет эту проблему. Прикрепите гусеницу к полу трейлера. Затем защелкните различные ремни с храповым механизмом или анкерные фитинги. Нам особенно понравилось гнездо для деревянной балки. Поместите розетку в любом месте вдоль пути и вставьте доску, чтобы ваш груз не сместился. E-Tracks также доступны для крепления креплений к бокам вашего прицепа, но используйте их только в том случае, если стороны вашего прицепа усилены металлом и прочны.

Привязок много не бывает!

Знаете ли вы, что плохо закрепленные грузы ежегодно становятся причиной более 25 000 аварий и примерно 90 смертельных исходов в этой стране? Просто не бывает слишком много анкерных креплений. Сцепные кольца — еще одно отличное обновление для вашего грузового прицепа, и оно дешевле, чем система E-Track. Вы можете найти их в большинстве хозяйственных магазинов по несколько долларов за штуку. Купите не менее шести 3/8 x 5-1/8 дюйма. сцепных колец и установите по два спереди, посередине и возле задней двери. Просто просверлите отверстия в раме (не в половицах), вставьте длинный конец болта и закрепите резьбовую часть контргайкой.

Модернизация 5: Быстроразъемное соединение

Сцепное устройство в открытом положении

Сзади автомобиль ближе к открытому сцепному устройству.

Муфта закрыта

Муфта защелкнется. Затем установите стопорный штифт.

Муфта крупным планом

Эта муфта имеет направляющие стержни и захваты с автоматическим захватом.

Перемещение пустого прицепа на буксировочный шар — это проще простого. Но тяжелые прицепы требуют, чтобы вы прижимали грузовик к прицепу. Вы знаете, как сложно втиснуть невидимую сцепку в «зону захвата» трейлера. Мы нашли сцепное устройство нового типа, которое имеет «захваты с автоматическим захватом» и выравнивающие стержни, которые значительно облегчают подсоединение вашего автомобиля к прицепу. Просто выдвиньте складные направляющие стержни и посмотрите на них через заднее окно. Если вы находитесь в пределах 5 дюймов от соединителя, его челюсти автоматически «захватят» шар и защелкнут механизм защелки. Но не забудьте выйти и установить стопорный штифт, прежде чем выезжать с прицепом на дорогу.

Посетите веб-сайт Quickbite, чтобы выбрать подходящую модель для своего прицепа и найти ближайшего к вам дилера.

Обновление 6: Уловка сантехника

Безопасная перевозка длинных предметов

Вы когда-нибудь пробовали перевозить длинные или хрупкие предметы, такие как трубы, угловые планки из гипсокартона или капельницы? Сначала их нужно связать в пучок. Затем вы должны закрепить пакет на прицепе. Забудь про это! Вместо этого постройте такую ​​же буровую установку, которую использует сантехник. Затем просто вставьте длинные предметы, завинтите крышку, закрепите красный флажок, и все готово. Соберите весь блок примерно за 25 долларов.

Купить 10-фут. длина 4 дюйма. Трубка из ПВХ, торцевая заглушка, переходник для очистки, очиститель и клей для ПВХ, а также четыре J-образных крючка. Загрунтуйте и приклейте торцевую заглушку и очистите переходник. Воспользуйтесь неиспользуемым пространством сбоку прицепа и установите там трубу. Закрепите четыре J-образных крюка сбоку прицепа и зафиксируйте трубу на месте. Свяжите буровую установку веревкой для дополнительной безопасности.

Обновление 7: Добавить лебедку

Лебедка в

Владельцы лодок используют лебедку, чтобы затащить свою лодку на прицеп. Вы также можете установить его на грузовой прицеп. Это спасет вашу спину и устранит необходимость в помощнике. Просто оберните ремень вокруг тяжелого предмета и протяните его вверх по пандусу к передней части прицепа. Лебедка с 20-фут. натяжной ремень и крючок стоят около 35–40 долларов. Прикрутите его к А-образной раме прицепа или язычку.

Обновление 8: Добавление пандусов

Защитите свою спину с помощью пандусов

Зачем поднимать тяжелые предметы, если их можно катить? Соберите эту рампу, используя комплект алюминиевой рампы (например, Highland No. 0700500; продается на Summitracing.com) и колесную формулу 2×8. Просто измерьте высоту платформы прицепа и отрежьте 2×8 до рекомендуемой длины. Установите алюминиевые верхнюю и нижнюю части на каждую доску. Затем разместите пандусы так, чтобы они соответствовали оборудованию, которое вы перевозите чаще всего. Установите стопорные штифты, зафиксируйте аппарели на месте и загрузите их.

Модернизация 9: Держатель садового инструмента

Уловка ландшафтного дизайнера

Ландшафтные дизайнеры и специалисты по уходу за газонами всегда перевозят грабли, лопаты, метлы и другие приспособления, устанавливая вертикальные трубы на передней части своих прицепов. Вот наша версия. Вырезать 36 дюймов. длины 1-1/2 дюйма. Труба ПВХ и клей на торцевой заглушке. Затем просверлите отверстие в каждой торцевой крышке, чтобы обеспечить дренаж. Прикрепите трубки с помощью хомутов и гаек из ПВХ для электрических кабелепроводов. Если вы планируете использовать трубки зимой, закрепите их металлическими ремнями — на морозе ПВХ становится хрупким и может лопнуть. Для дополнительной безопасности прикрепите эластичный ремень к каждому инструменту.

Модернизация 10: Вертикальные контейнеры для хранения

Сухое хранилище для мелких вещей

Это отличный способ хранить ремни с храповым механизмом и эластичные шнуры вместе с прицепом там, где они должны быть. Создавайте вертикальные бункеры для хранения от 6 дюймов. Труба ПВХ. Приклейте крышку на дно и просверлите в ней отверстие, чтобы преодолеть всасывание, когда вы снимаете крышку. Затем установите ручку на верхнюю крышку и прикрепите цепочку. Идеальное сухое хранилище для всего, что поместится внутри.

7 способов предотвратить аварии прицепа

1. Шины: Всегда заменяйте шины для прицепов шинами «Special Trailer» (ST) (ни в коем случае не для пассажирских шин). Шины с рейтингом ST имеют более прочные боковины и рассчитаны на более тяжелые нагрузки. Максимальный срок службы шин ST составляет пять лет с даты изготовления. Замените свой соответственно.

2. Давление в шинах: накачайте шины прицепа до давления, указанного на боковине шины. Или, если давление на боковину не соответствует рекомендуемому давлению, указанному на паспортной табличке производителя прицепа, следуйте рекомендациям производителя по давлению. Низкое давление в шинах является основной причиной выхода из строя шин прицепа. Перегрузка прицепа № 2.

3. Момент затяжки гаек/болтов: Затяжка гаек и болтов с соответствующим крутящим моментом имеет решающее значение. Если вы не используете динамометрический ключ, вы никогда не сделаете это правильно. Рекомендуемый крутящий момент должен быть указан на паспортной табличке производителя прицепа, и обычно он намного выше, чем для легковых и грузовых автомобилей. Никогда не управляйте загруженным прицепом с отсутствующей гайкой или поврежденным болтом.

4. Страховочные цепи: Всегда перекрещивайте страховочные цепи при подсоединении к сцепке. Перекрещенные цепи улавливают язычок и предотвращают его удары о тротуар, если он когда-либо отсоединится от ствольной коробки. Оставляйте достаточное провисание цепи только для поворотов. Если ваша цепь длиннее, укоротите ее. Закрепите защелку соединителя замком или зажимом, чтобы она не открылась.

5. Ступичные подшипники. Вышедшие из строя ступичные подшипники являются второй причиной поломок прицепов. Переупаковывайте подшипники не реже одного раза в год (пошаговые инструкции см. в разделе «Переупаковка подшипников колес прицепа»). И не набивайте ступицу смазкой. Излишняя смазка в ступице выделяет тепло, которое может привести к преждевременному выходу подшипника из строя.

6. Размещение груза: Разместите 60 процентов веса в направлении передней части прицепа, чтобы предотвратить раскачивание и занос.

7. Смажьте шар: Если вы этого не сделаете, вы изнашиваете либо шар, либо муфту. И этот износ может вызвать внезапное и опасное отключение. Конечно, смазка грязная. Но это единственный способ уменьшить нагрев и износ. Смазать или потерять.

Модернизация 11: Держатель запасного колеса

Хранение запасного колеса

Спущенные шины являются основной причиной поломок прицепов. Если у вас нет запасного колеса, когда вы прокололись, у вас куча неприятностей. Но где ты его хранишь? В кузове трейлера, где он мешает? Этот держатель запасного колеса (Fulton Performance Heavy Duty Spare Tire Carrier; продается на сайте boatersplus.com) не требует сборки и может быть легко установлен на рельсы прицепа. Чтобы зафиксировать шину на месте, просто протяните велосипедный стопорный трос по камере и защелкните ее.

Модернизация 12: Грузовая сетка и D-образные кольца

Грузовая сетка и D-образные кольца отлично подходят для «легких и незакрепленных» предметов

На скоростях шоссе легкие предметы могут вылететь прямо из вашего прицепа. Даже если они привязаны, они могут вырваться и взлететь. Итак, вам нужен последний способ защиты. Мы рекомендуем самодельный закрытый прицеп с грузовой сеткой. Найдите его в автомобильном отделе домашнего центра или в любом магазине автозапчастей. Установите D-образные кольца через каждые 18 дюймов вдоль верхних направляющих. У вас может возникнуть соблазн вкрутить их на место. Не. По мере старения деревянных рельсов винты могут вырваться. Вместо этого закрепите D-образные кольца гайками и болтами. Когда вы закончите погрузку, просто накиньте сетку на прицеп и пристегните защелки к кольцам.

Похитители трейлеров из фольги

Безопасность

Похитители трейлеров смеются над «защелками» сцепки. Они могут разрезать их в одно мгновение даже самым маленьким болторезом. Затем они едут с вашим трейлером. Если вам нужна реальная защита, используйте замок с муфтой, который представляет собой настоящую проблему для воров. (Здесь показан замок универсальной муфты Trimax UMAX100; продается на сайте jegs. com.) Просто вставьте шар в муфту и наденьте U-образный кронштейн. Если у вора нет времени, чтобы открутить всю муфту и установить новую, вы будете хорошо защищены.

Настоящие воры из трейлера

Повышенная безопасность

Если у вас очень дорогой прицеп, имеет смысл получить дополнительный уровень защиты, используя замок в стиле багажника в дополнение к замку сцепки. Есть много стилей на выбор, но нам понравилась эта конкретная модель (Trimax TCL75 Wheel Chock Lock; продается на newegg.com), потому что она также служит противооткатным упором для предотвращения скатывания прицепа. Просто наденьте его на колесо и нажмите на цилиндр замка.

Необходимые инструменты для этого проекта модернизации грузового прицепа

Подготовьте необходимые инструменты для этого проекта модернизации прицепа своими руками, прежде чем приступить к работе, — вы сэкономите время и нервы.

• 4-in-1 screwdriver
• Adjustable wrench
• Drill/driver — cordless
• Heat gun
• Miter saw
• Safety glasses
• Socket/ratchet set
• Soldering iron
• Wire stripper/cutter

Материалы, необходимые для этого проекта модернизации грузового прицепа

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее.
