Как подключить усилитель в машине? 🚗 К магнитоле, схема для 2 и 4-х канальных

~~FM модулятор (ФМ трансмиттер) с Bluetooth~~

⭐ ⭐ ⭐ ⭐ ⭐ На первый взгляд, подключение усилителя в машину может показаться сложным. Проложить питание, подключить магнитолу и динамики. Но если в ваших руках есть хорошая пошаговая инструкция, проблем не возникнет, и без разницы 4 или 2-х канальный усилитель. Не спешите обращаться в автосервис, установка специалистами обойдётся дорого, поэтому в целях экономии стоит попытаться разобраться в подключении самостоятельно, в этом поможет данная статья.

Для работы усилителя необходимо:

Подать на него хорошее питание;
Подать сигнал от магнитолы. Более подробную информацию можете прочитать изучив схему подключения магнитолы;
Подключить акустику или сабвуфер.

~~Столик для автомобиля AUTOSTUFF с универсальным креплением на руль~~

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Содержание

Хорошее питание залог успеха
Как выбрать сечение провода?
Выбор предохранителя
Подключаем межблочные провода и управляющий (REM)
Схема подключения усилителя
Подключение двухканального и четырёхканального усилителя
Подключение моноблока (Одноканального усилителя)
Видео как правильно подключить четырёхканальный и одноканальный усилитель
Заключение

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

~~Сухая химчистка салона автомобиля~~

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

~~Виброизоляция Шумоff M3~~

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

~~Автомобильный насос~~

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

~~FM модулятор (ФМ трансмиттер) с Bluetooth~~

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

~~Щетка-скребок ZiPOWER PM~~

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

~~Автосканер~~

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

~~Набор автомобилиста~~

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

~~Накидка на автомобильное сидение чехол универсальный в машину~~

Схема подключения усилителя

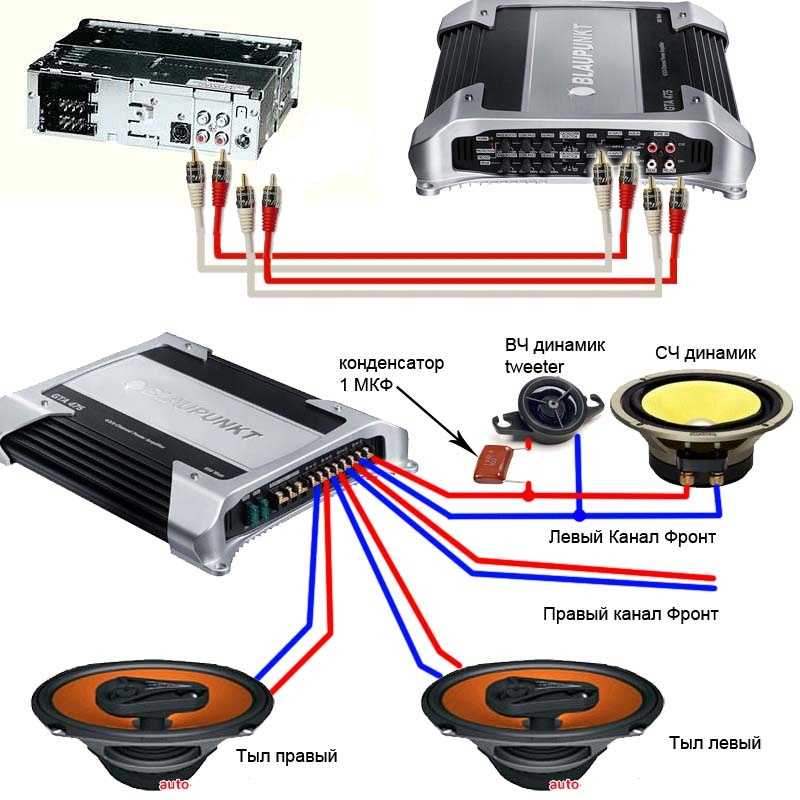

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

~~Автомобильный видеорегистратор зеркало 3 в 1~~

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

~~Приемник Bluetooth адаптер в машину в магнитолу AUX~~

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

~~Автополотенце из микрофибры~~

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

~~Светящаяся лента — тюнинг для автомобильного салона~~

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

~~Очиститель двигателя Grass Engine Cleane~~

Как подключить к автомагнитоле усилитель и сабвуфер самостоятельно

1 Для чего нужен усилитель
2 Критерии подбора усилителя
3 Какой выбрать усилитель, если установлен сабвуфер
4 Помехи при звучании
- 4.1 Что нужно для подключения
- 4.2 Подключаем усилитель

Как подключить усилитель и сабвуфер к автомагнитоле

Многие владельцы автомобилей прекрасно знают, как недёшево обходится их укомплектование различными аксессуарами и техническое обслуживание. Кто-то в целях экономии, а кто-то из любви к технике, старается делать своими руками всё, что не требует применения специального дорогостоящего оборудования.
Инструкция и видео на страницах нашего сайта, расскажут вам, как подключить сабвуфер и усилитель к автомагнитоле. Этот вопрос читатели задают наиболее часто.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.
Итак:

Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В.
Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт.
Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Какой выбрать усилитель, если установлен сабвуфер

Существуют различные модификации этих приборов, и их выбор осуществляется в зависимости от конфигурации конкретной звуковой системы:

Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры.
В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется.
Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Помехи при звучании

Подключение усилителя к автомагнитоле следует выполнить в том случае, если при высокой громкости звука появляются посторонние шумы, и колонки хрипят.
Итак:

Как правило, это происходит, когда они напрямую подсоединены к усилителю, встроенному в автомагнитолу. Он имеет малую мощность, и даже если производитель уверяет вас.
Что она достигает, к примеру, сорока ватт, имейте в виду, что это мощность пиковая, а не звуковая.
Исправить ситуацию может многоканальный усилитель. А ещё лучше, если подключить 2 усилителя – автомагнитола практически любого производителя, предусматривает выполнение подобной звуковой схемы.

Разъёмы RCA на задней панели

Для подключения, на задней панели магнитолы предусмотрены линейные выходы RCA, и их может быть как один, так и четыре, и даже более. Хотя, в наиболее простых и недорогих вариантах автомагнитол, выходов может и вовсе не быть.
В таком случае, усилитель подключают к динамикам(см.Как выбрать динамики для автомагнитолы своими силами), но не напрямую, а через специальное устройство, уменьшающее амплитуду звука. Называется оно – аттенюатор.
Копеечная цена этого устройства позволяет купить его в любом магазине радиоэлектроники. Хотя, можно использовать и старую деталь, благо, что аттенюатор встроен в каждый приёмник и телевизор.
Ответ на вопрос: «Как подключить 2 усилителя к автомагнитоле?» упрощается, если выходы всё же есть.
Проще всего, если имеется два выхода RCA. Они могут понадобиться для разделения подключения к фронтальной и тыловой акустике.

Разделение выходов с помощью разветвителей

Фронтальный и тыловой выходы, в свою очередь, тоже могут разветвляться — и тогда уже понадобится не два, а четыре разъёма. Если же выход на усилителе только один, приходится использовать специальный шнур с необходимым количеством разветвлений.
Такой шнур в народе называют «тюльпан», его вы видите на фото сверху. Но если подключить два усилителя, разделение на фронт и тыл можно и не делать.

Что нужно для подключения

Как подключить усилитель к автомагнитоле, а вернее, какие провода вам для этого потребуются? Этот вопрос очень важен, и мы постараемся ответить на него более подробно.
Итак:

Рассмотрим необходимый комплект проводов, которые могут вам понадобиться в процессе подключения. Самый толстый – это питающий провод.
Его мощность подбирается так: суммируется мощность всех каналов усилителя, если их два, то, естественно, учитывается и мощность второго.
Допустим, вы планируете установить два двухканальных усилителя: у одного из них мощность каналов по 40 Вт, а у другого, по 30 Вт. В этом случае, мощность всех каналов в сумме составляет: 40*2+30*2= 140 Вт.
Добавляем к этой цифре 30% на потери и получаем 182 Вт. Именно такую мощность будут выдавать усилители на максимальной громкости, и подбирать сечение питающего провода нужно, исходя из этой величины.
Делим суммарную мощность на напряжение в сети (182Вт/12В=15,17А), и получаем максимально потребляемую силу тока.

Комплект проводов для подключения усилителя

Сечение данного провода рассчитывается на определённую силу тока, существует таблица соответствия для всей кабельной продукции. Если вы назовёте консультанту в магазине свою цифру, вам сразу скажут, какой именно провод вам потребуется.
В нашем случае, для 15А необходим медный провод сечением 0,75 мм2. Можно взять кабель с чуть большим сечением.
Это будет запас — на случай подключения в будущем более мощного звукового оборудования.
Подача звука от автомагнитолы до усилителя, осуществляется с помощью межблочного кабеля. Именно от него зависит качество звука.
И если вы вдруг решите сэкономить, купив тонкий кабель, со слабой изоляцией и плохим экранированием, приятных ощущений от прослушивания музыки не ждите.

Межблочный или сигнальный, провод должен иметь сплошное экранирование, мощную изоляцию, толстую центральную жилку и качественный разъём RCA. Что касается длины любого кабеля, то её нужно рассчитать так, чтобы его хватило проложить по салону без натяжки.

Но и лишняя длина тоже не нужна — достаточно одного метра запаса. Межблочный кабель, той же длины, возьмите в двух экземплярах.
Второй провод будет дополнительным провод, и понадобится вам в процессе подключения. Об этом мы ещё скажем.

Держатель-колба для предохранителя

Ещё вам понадобится предохранитель. Его мощность должна быть выше расчётного показателя напряжения.
В нашем случае это 15А, значит, предохранитель нужно брать не менее чем на 20А. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений.

Подключаем усилитель

Как правило, усилитель располагают в багажнике. Конкретное место вы выбираете на своё усмотрение.
Главное, чтобы там было сухо, и прибор не нагревался. После того, как место выбрано, приступаете к прокладке проводов.
Итак:

Сначала, под обшивкой авто, от усилителя до магнитолы прокладываете сигнальный кабель. Однозначного ответа тут быть не может, так как варианты прокладки выбираются, исходя из марки и модификации автомобиля.
Нужно только помнить, что межблочный кабель не должен соприкасаться с проводами бортовой сети, находящимися под напряжением. Дополнительный провод, о котором мы говорили выше, прокладывается вместе с сигнальным кабелем.

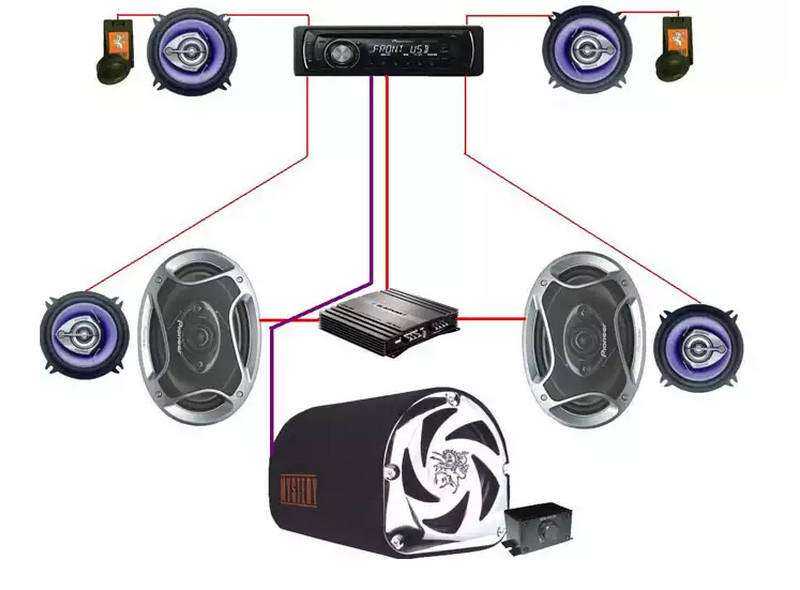

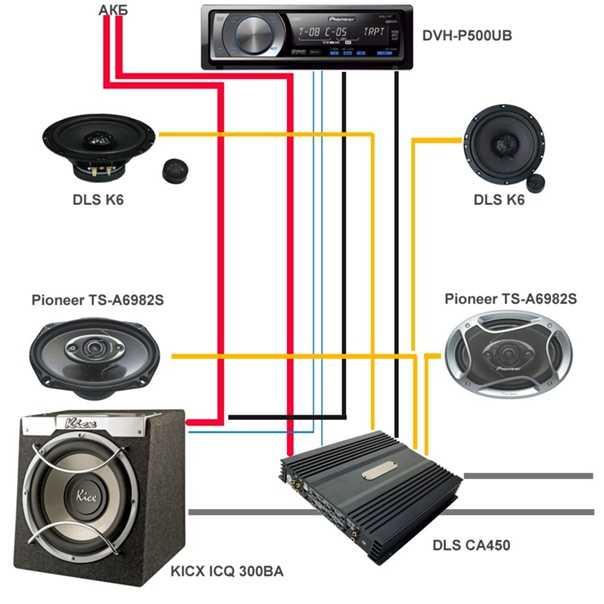

Схема подключения усилителя и сабвуфера

От АКБ к усилителю протягиваете провод питания. Его можно прокладывать параллельно проводке автомобиля.
Колбу-держатель с находящимся в нём предохранителем, располагайте как можно ближе к аккумулятору — проводок между ними должен быть максимально коротким.
Сигнальный кабель подсоединяете к разъёмам: на магнитоле он называется Line-Out, а на усилителе Line-in. Провод питания тоже подсоединяете к усилителю.
Что касается дополнительного кабеля, который протянут вместе с межблочным проводом: на усилителе он подсоединяется к разъёму Remote. Именно он включает усилитель при подаче тока +12А.
На автомагнитоле этот провод подсоединяется к контакту синего цвета B+Ant.

Подключения на задней панели усилителя

Последним в данном процессе осуществляется подключение к динамикам. При мостовой работе усилителя, первый канал усилителя подсоединяется к плюсовой клемме динамика, а второй – к минусовой.
Схема мостового подключения была приведена нами выше.
Рядом с усилителем монтируется небольшой прибор, который называется накопительный конденсатор. Это устройство помогает бортовой сети справиться с нагрузкой, возросшей от работы дополнительного звукового оборудования.
Главной задачей конденсатора является защита усилителя от перепадов напряжения в сети.
К примеру, при снижении напряжения, он подпитывает усилитель из собственного запаса, и тем самым улучшает качество воспроизводства звука. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками. Не забывайте про соблюдение полярности!

Кстати, такой же конденсатор устанавливается и на сабвуфер, ведь в нём есть встроенный усилитель. Далее вам останется только произвести настройку усилителя согласно инструкции производителя.
Процесс настройки индивидуален, и зависит не только от модификаций магнитолы и усилителя, но и от наличия или отсутствия в системе сабвуфера.

Автор: Григорий Романчук

Инструкции к вашему усилителю будут содержать рекомендацию о том, какой размер провода использовать. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.

Плавкий предохранитель на основном силовом кабеле, установленный примерно в шести дюймах от соединения с аккумулятором, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает токовую нагрузку своего провода по-разному, но, как правило, для типичного участка длиной от 16 до 20 футов вы будете в безопасности, используя:

Не прикрепляйте усилитель болтами непосредственно к металлическому корпусу автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус. Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.

Компактный усилитель сабвуфера, установленный в укромном уголке багажника с достаточным воздушным пространством для охлаждения.
Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.
Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.

В багажнике или в районе люка
Плюсы: Много места для больших усилителей. Рядом с задними динамиками. Легкий доступ к элементам управления усилителя.
Минусы: вы жертвуете грузовым пространством. Требуются более длинные провода и патч-корды.

Под сиденьем
Плюсы: Ближе к приемнику, поэтому вы можете использовать более короткие патч-кабели и сигнальные кабели, которые менее подвержены шуму и ухудшению сигнала. Ближе к передним динамикам, так будет проще провод к ним протянуть. Грузовое пространство не принесено в жертву.
Минусы: Возможно, вам придется снять сиденье для установки. Предупреждение: снятие сиденья может привести к деактивации системы SRS (подушки безопасности) вашего автомобиля. Подойдут только маленькие усилители. Усилитель должен быть защищен от попадания воды от дождя или снега на обувь.

Вся системная проводка должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на дверь, обивкой стойки или обшивкой кузова.

Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.

Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели, и в которой достаточно места для силового провода.

Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.

На силовом проводе вашего комплекта проводки усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может возгораться в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.

Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.

При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.

Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.

Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.

Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).

Соскребите всю краску и тщательно очистите место болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.

Провод включения (также называемый проводом дистанционного управления) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль заводится). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.

Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включении автомобиля. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.

Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не будет иметь значения для слабого тока включения.

Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.

Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который регулирует сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.

Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.

Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.

Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с одним и тем же типом сигнала — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.

Еще один и гораздо более удобный способ передачи активного сигнала от усилителя на динамики — это проложить провода динамиков к жгуту проводов, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.

Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.

Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.

Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.

Установка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.

Подробное объяснение того, как это сделать, читайте в нашей статье о настройке усиления на 4-канальном усилителе. Если вы устанавливаете усилитель для сабвуфера, прочтите Как настроить сабвуфер. Подход тот же, мы просто адаптировали объяснение к каждой ситуации.

Обычно после установки усилителя вы можете включить стереосистему и сразу же насладиться всей дополнительной мощью и детализацией своей музыки. Но иногда все работает не так, как мы ожидаем с самого начала. Если это случилось с вами, не слишком напрягайтесь. Прочтите нашу статью об устранении неполадок при установке усилителя, чтобы найти и решить наиболее распространенные проблемы.

Лучше всего сначала позвонить в компанию Crutchfield и поговорить с консультантом о том, что потребуется вашему усилителю. Они позаботятся о том, чтобы вы получили все необходимое оборудование и аксессуары для успешной и удовлетворительной установки. И помните, все, что вы покупаете у Crutchfield, поставляется с бесплатной пожизненной технической поддержкой. Просто нажмите «Связаться с нами» в верхней части этой страницы, чтобы узнать бесплатный номер и другие способы связи с нами.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

На этой схеме показано, как полностью обновленная автомобильная аудиосистема подключается к автомобилю. Изображенная система включает в себя новые динамики, ресивер вторичного рынка, 4-канальный усилитель для передних и задних пар широкополосных динамиков и моноусилитель для сабвуфера.

Многие люди хотят добавить в свою систему бас, не заменяя штатную магнитолу, либо потому, что она хорошо выглядит, либо ее невозможно заменить. На следующей схеме подключения показана дополнительная проводка, необходимая для добавления сабвуфера в штатную систему.

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Заказать услугу

Заказать услугу

Подключение усилителя и сабвуфера к автомагнитоле: Как подключить усилитель в машине? 🚗 К магнитоле, схема для 2 и 4-х канальных
